RocketMQ系统架构介绍及其案例说明

小明爱吃火锅
84 阅读5分钟

前言

RocketMQ是一款高性能、高吞吐量的分布式消息队列系统，它采用了分布式架构，支持多生产者和消费者并发读写，具有高可用性、高吞吐量、低延迟等特点。本文将对RocketMQ的系统架构进行详细解析，并介绍其相关概念。

一、RocketMQ架构设计详解

RocketMQ的架构设计精巧，主要包括以下几个核心部分：


  1. NameServer集群：这是RocketMQ的“大脑”，负责存储和管理生产者和消费者的元数据信息。NameServer集群还提供负载均衡和故障转移功能，确保系统在部分节点发生故障时仍能正常运行。每个NameServer实例都独立运行，与其他NameServer实例协同工作，形成一个高可用、高性能的元数据服务集群。

  2. Broker集群：Broker集群是RocketMQ的消息存储和转发中心。每个Broker节点都负责接收来自生产者的消息，并根据路由信息将消息转发给相应的消费者。与NameServer类似，Broker集群也支持负载均衡和故障转移，确保消息在传输过程中的稳定性和可靠性。

  3. 生产者集群：生产者集群负责向Broker投递消息。生产者通过连接到NameServer获取队列的元数据信息，然后将消息发送到指定的队列中。生产者集群能够实现负载均衡，确保消息在多个生产者之间的均匀分布，从而提高整体发送效率。

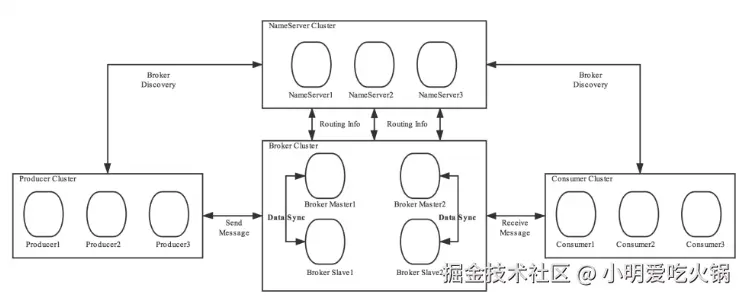

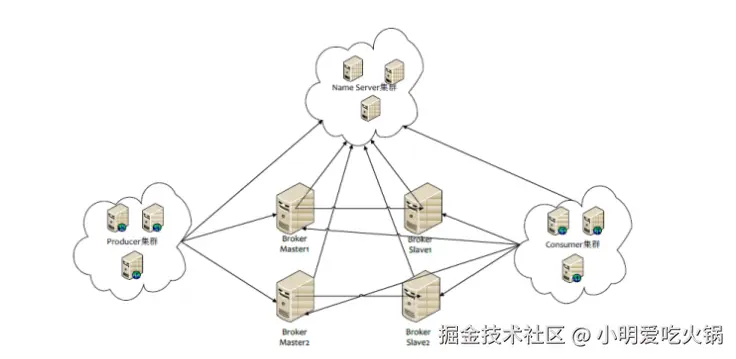

  4. 消费者集群：消费者集群负责从Broker中拉取消息并进行处理。消费者同样通过连接到NameServer获取队列的元数据信息，然后从指定的队列中拉取消息。消费者集群也支持负载均衡，确保多个消费者能够同时处理消息，提高整体处理效率。如图所示：


二、RocketMQ相关概念解析

在RocketMQ系统中，有几个重要的概念需要了解：

  1. 消息(Message)：消息是RocketMQ中传输的最小单元，用于携带具体的数据信息。每条消息都包含必要的元数据，如消息ID、主题、标签等，以便系统进行路由和分发。

  2. 主题(Topic)：主题是RocketMQ中一类消息的集合，类似于RabbitMQ中的交换机。每个主题可以包含多个队列（分区），用于存储和处理不同类型的消息。生产者将消息发送到指定的主题，而消费者则订阅相应的主题以接收消息。

  3. 标签(Tag)：标签为主题设置的不同标识，类似于RabbitMQ中的路由键。通过为消息添加不同的标签，可以实现对消息的精细化分类和处理。消费者可以根据自己的需求订阅特定标签的消息，实现消息的精准推送。

  4. 队列(Queue)：队列是RocketMQ中存放消息的具体位置。一个主题可以包含多个队列（分区），每个队列都负责存储一部分消息。队列中的消息只能被同一个消费组中的一个消费者消费，避免了消息的重复处理。

  5. 消息标识(MessageId/Key)：在RocketMQ中，每个消息都拥有唯一的MessageId，用于唯一标识一条消息。此外，消息还可以携带具有业务标识的Key，方便对消息进行查询和处理。

  6. Name Server：Name Server是RocketMQ中的注册中心，类似于Zookeeper在Kafka中的作用。它负责维护Broker的信息和路由信息，确保Producer和Consumer能够正确地找到目标Broker并与其建立连接。Name Server还支持动态注册与发现功能，使得Broker的加入和离开都能被系统感知并作出相应调整。

三、RocketMQ实战

由于RocketMQ本身是一个复杂的系统，直接编写一个完整的案例代码来分析可能会比较长且难以理解。直接简单通过一个示例代码，以展示如何使用RocketMQ进行基本的发送和接收消息操作。 发送消息，主要创建一个生产者实例

import org.apache.rocketmq.client.producer.DefaultMQProducer;
import org.apache.rocketmq.client.producer.SendResult;
import org.apache.rocketmq.common.message.Message;

public class RocketMQProducer {
    public static void main(String[] args) throws Exception {
        // 创建一个生产者实例
        DefaultMQProducer producer = new DefaultMQProducer("ProducerGroupName");

        // 设置NameServer地址
        producer.setNamesrvAddr("localhost:9876;localhost:9877");

        // 启动生产者
        producer.start();

        // 创建并发送消息
        Message msg = new Message("YourTopicName", // 主题
            "TagA", // 标签
            ("Hello RocketMQ " + System.currentTimeMillis()).getBytes() // 消息体
        );

        SendResult sendResult = producer.send(msg);

        // 检查发送结果
        if (sendResult != null) {
            System.out.println("发送成功，消息ID: " + sendResult.getMsgId());
        } else {
            System.out.println("发送失败");
        }

        // 关闭生产者
        producer.shutdown();
    }
}

接收消息，主要是创建一个消费者实例

import org.apache.rocketmq.client.consumer.DefaultMQPushConsumer;
import org.apache.rocketmq.client.consumer.listener.ConsumeConcurrentlyContext;
import org.apache.rocketmq.client.consumer.listener.ConsumeConcurrentlyStatus;
import org.apache.rocketmq.client.consumer.listener.MessageListenerConcurrently;
import org.apache.rocketmq.common.consumer.ConsumeFromWhere;
import org.apache.rocketmq.common.message.MessageExt;

import java.util.List;

public class RocketMQConsumer {
    public static void main(String[] args) throws Exception {
        // 创建一个消费者实例
        DefaultMQPushConsumer consumer = new DefaultMQPushConsumer("ConsumerGroupName");

        // 设置NameServer地址
        consumer.setNamesrvAddr("localhost:9876;localhost:9877");

        // 从队列最开始消费
        consumer.setConsumeFromWhere(ConsumeFromWhere.CONSUME_FROM_FIRST_OFFSET);

        // 订阅主题
        consumer.subscribe("YourTopicName", "*");

        // 注册消息监听器
        consumer.registerMessageListener(new MessageListenerConcurrently() {
            @Override
            public ConsumeConcurrentlyStatus consumeMessage(List<MessageExt> msgs,
                                                            ConsumeConcurrentlyContext context) {
                System.out.println("接收到消息：");
                for (MessageExt msg : msgs) {
                    System.out.println("消息ID: " + msg.getMsgId() + ", 内容: " + new String(msg.getBody()));
                }
                return ConsumeConcurrentlyStatus.CONSUME_SUCCESS;
            }
        });

        // 启动消费者
        consumer.start();
    }
}

总结

综上所述，RocketMQ采用分布式架构设计，包括NameServer、Broker、Producer和Consumer等核心组件。这些组件相互协作，共同实现了高性能、高吞吐量的消息队列服务。随着云计算和大数据技术的不断发展，RocketMQ将继续在消息队列领域发挥重要作用，为构建更加稳定、高效、智能的系统提供有力支持。
