23万条数据！Cesium高性能实现区域高亮凸起

攻城师不浪
2,075 阅读4分钟

大家好，我是日拱一卒的攻城师不浪，专注可视化、数字孪生、前端提效、nodejs、AI学习、GIS等学习沉淀，这是2024年输出的第25/100篇文章。
交流合作：brown_7778

前言

在智慧城市的产品设计过程中，产品经常会提一个要求，将不同的区按照其边界进行划分，每个区块通过使用不同的颜色进行高亮凸起的一个3D效果。

这种效果通常也适用于四色安全图或四色交通图。

但是有一个问题，这种效果通常涉及到大批量的json数据，如果你用Entity去加载渲染的话，在数据体量足够大的情况下，性能应该不是很理想。

所以，今天我们就来聊下Cesium中如何实现3D立体面，并提高其渲染性能。

GeoJSON数据

首先我们还是需要先拿到要渲染的区域的geojson数据，之前我一直没有提及这是什么数据格式，对于初次接触的小白来讲可能不是很了解，下边来简单介绍一下：

GeoJSON 是一种基于 JSON（JavaScript Object Notation）的地理数据格式，主要用于存储和传输地理空间数据。

GeoJSON 数据格式的特点

  1. 基于 JSON：GeoJSON 是一种轻量级的地理数据交换格式，完全基于 JSON，易于人阅读和编写，同时也易于机器解析和生成。
  2. 地理空间数据：GeoJSON 可以表示各种地理空间数据，如点、线、多边形等。
  3. 属性存储：GeoJSON 允许将属性与地理特征关联，这些属性可以存储在特征对象中，通常以键值对的形式存在。
  4. 坐标系统：GeoJSON 通常使用经度和纬度坐标来表示地理空间数据，坐标系为经纬度坐标系，即WGS84。

GeoJSON 数据结构

  • Feature：表示单个地理特征，如一个点、一条线或一个多边形。
  • Feature Collection：包含多个 Feature 的集合。
  • Geometry：表示地理特征的几何形状，如点、线、多边形等。
  • Properties：存储与地理特征相关的属性信息。

示例

一个简单的 GeoJSON 文件可能看起来像这样：

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "geometry": {
        "type": "Point",
        "coordinates": [102.0, 0.5]
      },
      "properties": {
        "name": "Dinagat Islands",
        "population": 4567
      }
    },
    {
      "type": "Feature",
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [102.0, 0.0],
          [103.0, 1.0],
          [104.0, 0.0],
          [105.0, 1.0]
        ]
      },
      "properties": {
        "name": "Line"
      }
    }
  ]
}

在这个示例中：

  • FeatureCollection 是一个包含多个 Feature 的集合。
  • 每个 Feature 包含一个 geometry 和一个 properties。
  • geometry 可以是 Point（点）、LineString（线）或 Polygon（多边形）等。

好了，接下来我要渲染整个青岛市10个区/县的色块，可以先看下这惊人的数据量

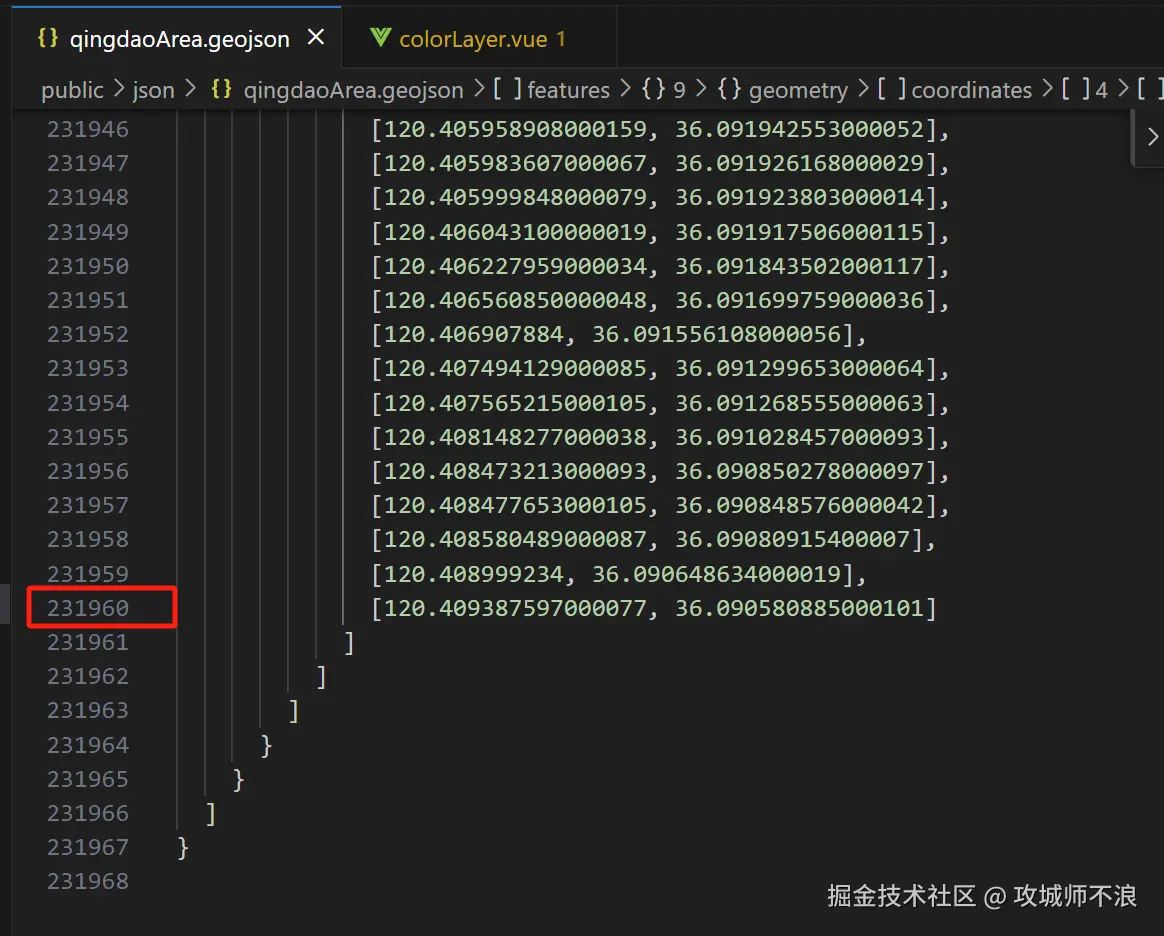

大概有23万条数据!

我一开始尝试了一下使用Entity去渲染，RTX4070的独显，16G的运行内存，数据是放在本地的，大约耗时6s左右才渲染完成。

然而我换成了Primitive之后，耗时在2s左右，提高了60%多的速度！

几何体构建

先渲染面PolygonGeometry

const polygon = new Cesium.PolygonGeometry({
  // 包含孔的多边形层次结构，polygonArray是我们拿到的经纬度数据
  polygonHierarchy: new Cesium.PolygonHierarchy(
    Cesium.Cartesian3.fromDegreesArray(polygonArray)
  ),
  // 计算的顶点属性，选择为每个面实例添加颜色外观
  vertexFormat: Cesium.PerInstanceColorAppearance.VERTEX_FORMAT,
  // 设置面的拉伸高度
  extrudedHeight: 100,
});

由于我们要渲染10个区域，所以要构建10个几何体实例，使用GeometryInstance

GeometryInstance：几何实例化允许一个 Geometry 对象位于多个不同位置并具有唯一颜色。

附着颜色

// 提前预设好要附着的颜色
const colorArrs = [
  "AQUAMARINE",
  "BEIGE",
  "CORNFLOWERBLUE",
  "DARKORANGE",
  "GOLD",
  "GREENYELLOW",
  "LIGHTPINK",
  "ORANGERED",
  "YELLOWGREEN",
  "TOMATO",
];
const instances = []
const geometry = Cesium.PolygonGeometry.createGeometry(polygon);
instances.push(
  new Cesium.GeometryInstance({
    id: `polygon-${i}`,
    geometry: geometry,
    // 几何体实例属性设置
    attributes: {
      color: Cesium.ColorGeometryInstanceAttribute.fromColor(
        Cesium.Color.fromAlpha(Cesium.Color[colorArrs[i]], 0.6)
      ),
      show: new Cesium.ShowGeometryInstanceAttribute(true),
    },
  })
);

Primitive参数配置

使用primitive渲染，并且将所有区的polygon进行合并渲染，提高渲染的效率。

const primitive = new Cesium.Primitive({
    releaseGeometryInstances: true,
    geometryInstances: instances,
    appearance: new Cesium.PerInstanceColorAppearance({
      translucent: true, // 当 true 时，几何体应该是半透明的，因此 PerInstanceColorAppearance#renderState 启用了 alpha 混合。
      closed: false, // 当 true 时，几何体应该是关闭的，因此 PerInstanceColorAppearance#renderState 启用了背面剔除。
    })
  });
  viewer.scene.primitives.add(primitive);

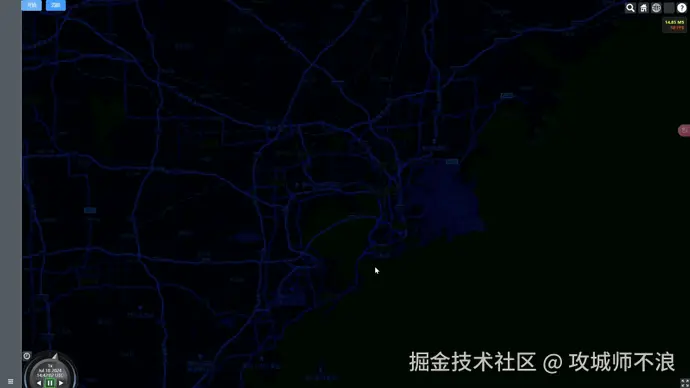

OK，这样一个区域轮廓凸起就渲染成功了。


完整代码和源数据可从下方链接获取，如果开源对你有帮助，也希望点一个star，支持我开源更多代码。

【开源地址】：github.com/tingyuxuan2…
