鸿蒙应用开发-ArkUI-X 全貌观

unravel2025
1,351 阅读9分钟

20241212更新

ArkUIX迁移了仓库，迁到了gitcode gitcode.com/ArkUI-X

介绍

gitee.com/arkui-x

ArkUI-X是一个声明式UI开发框架，可以让我们使用ArkTS写跨端UI，目前支持OpenHarmony、HarmonyOS、Android、iOS四个平台

设计总体说明

gitee.com/arkui-x/doc…

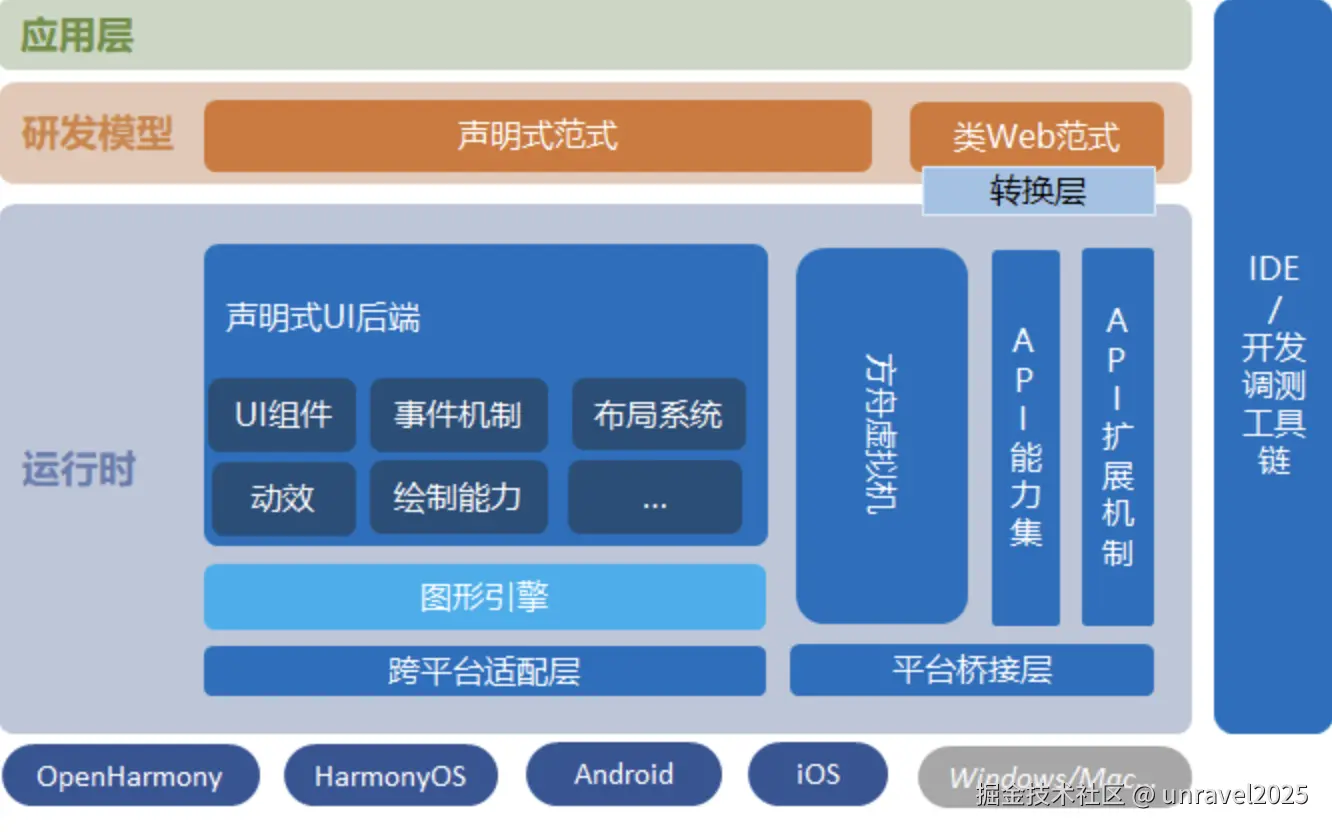

总体视图


设计思路如下：

  1. 采用 C++ 编写整体后端引擎代码，保持在多平台的可移植性，最小化平台依赖，降低平台移植成本。
  2. 整体绘制采用自渲染机制，降低平台依赖，同时进一步提升绘制效果的一致性。
  3. 抽象出平台适配层以及平台桥接层，以便不同平台的适配。

跨平台技术

  1. 研发模型，兼容OpenHarmony应用的Stage开发模型，支持基于ArkTS的声明式开发范式，可跨平台。
  2. 声明式UI后端引擎，包括布局，渲染，C++ UI组件，事件机制等，可跨平台。
  3. API扩展机制，基于NAPI机制，可跨平台。 不同平台需要各自扩展具体的API实现。
  4. 工具链/SDK, 工具链可跨平台，SDK需基于不同平台构建
  5. ArkUI依赖的ArkTS引擎以及图形引擎，也可跨平台

构建系统

ArkUI-X编译构建提供了一套基于GN和Ninja的编译构建框架

  1. 基础构建基于OpenHarmony的build仓
  2. 在OpenHarmony构建基础上新增Android和iOS编译工具链，以支持ArkUI跨平台SDK编译输出

SDK结构设计

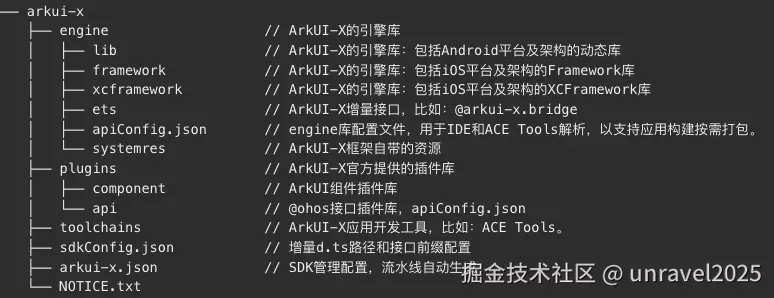

ArkUI-X SDK目录结构介绍 gitee.com/arkui-x/doc…


启动入口

开发框架对应平台语言实现的Entrance，提供不同平台的基础入口环境

以Android为例

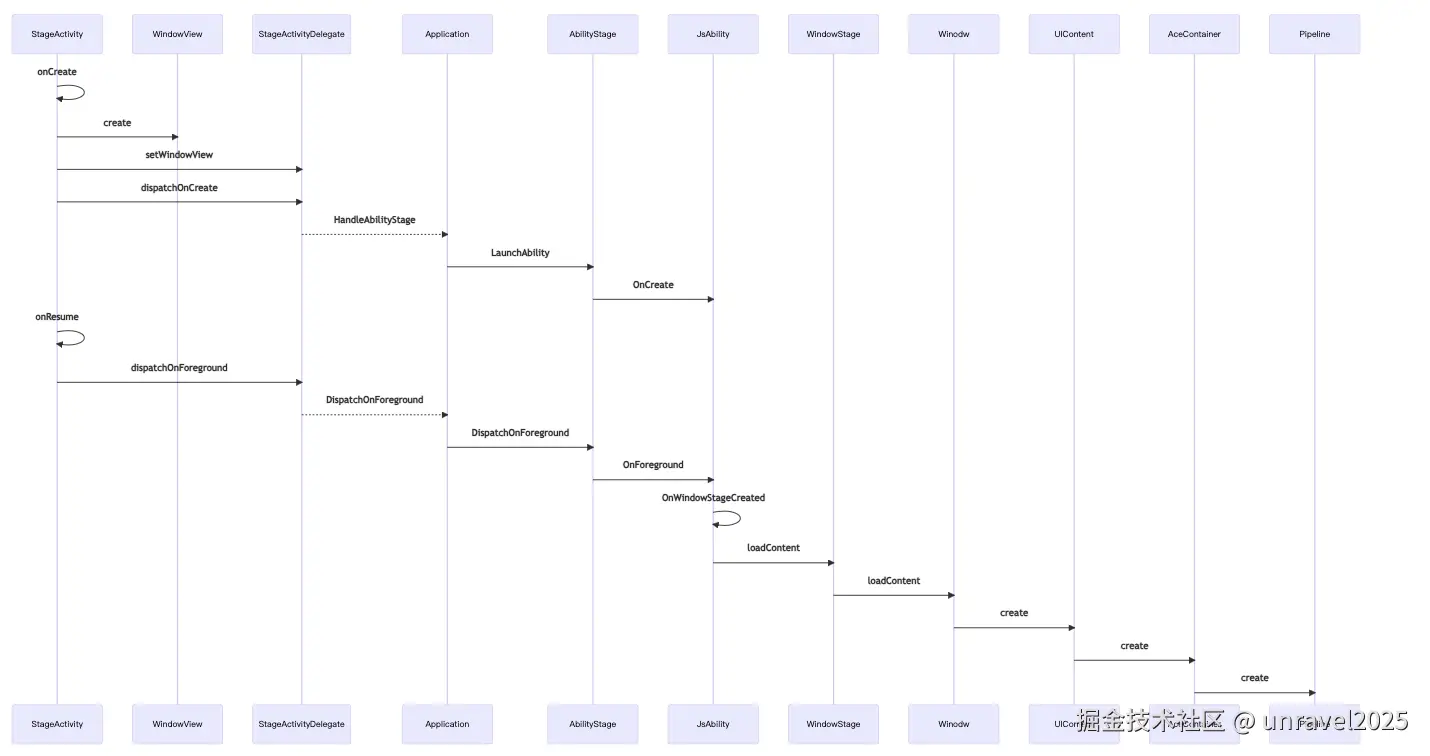

Stage模型下，Ability生命周期的入口为StageAbility，生命周期一直会通知到JsAbility，执行用户的生命周期回调方法，UI的页面是在onWindowStageCreated的生命周期中，调用Window的loadContent接口进行加载，创建ArkUI的实例并初始化渲染管线，将页面进行渲染显示


API扩展机制

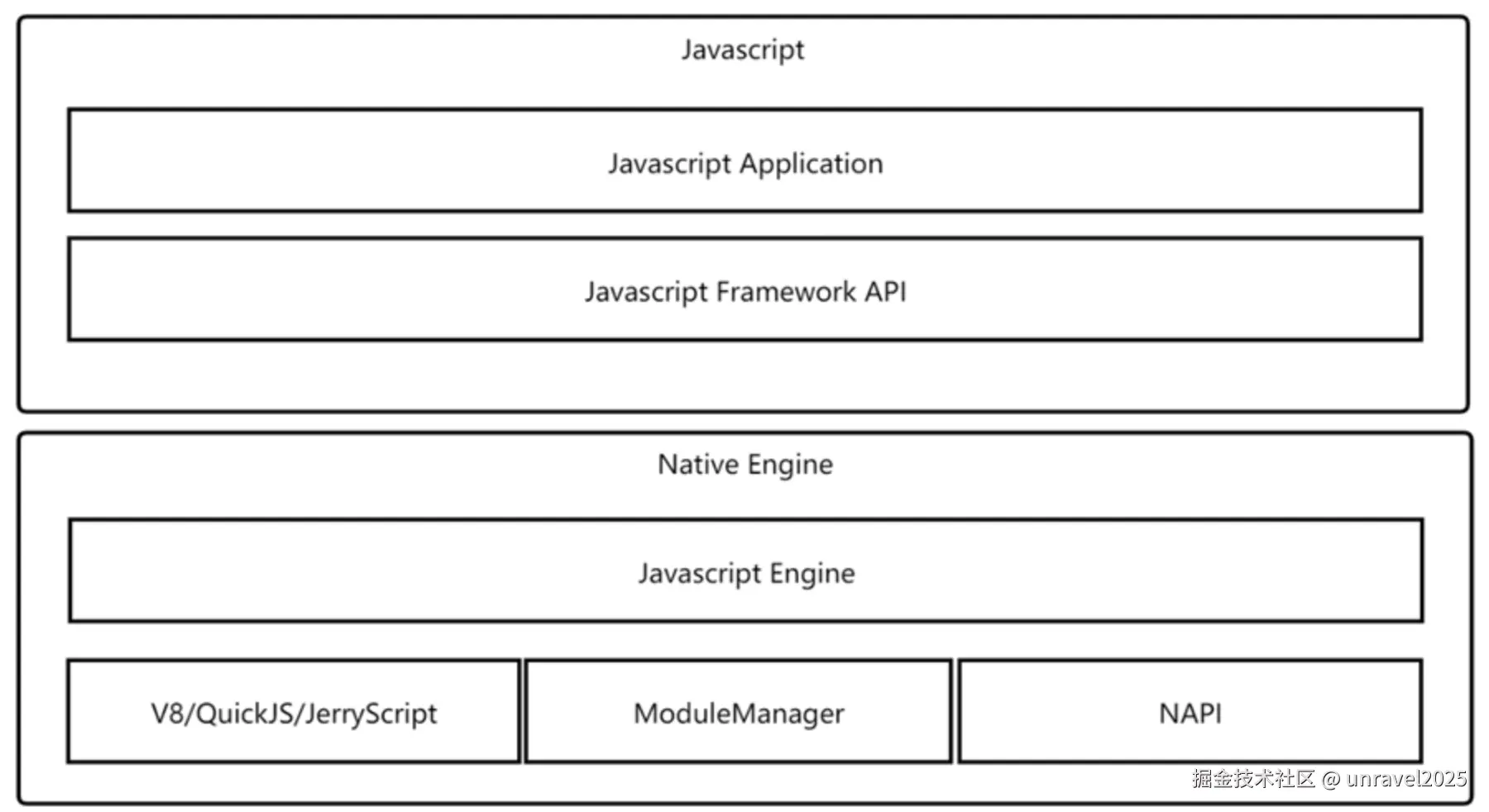

JS API扩展机制，用于Native接口能力暴露到JS层，该机制直接复用OpenHarmony上的统一封装机制，扩展API （C++实现），并实现部分内置API

JS API需要遵循OpenHarmony的API定义，在不同平台上通过API扩展机制进行扩展。


环境配置

配置开发环境 gitee.com/arkui-x/doc…

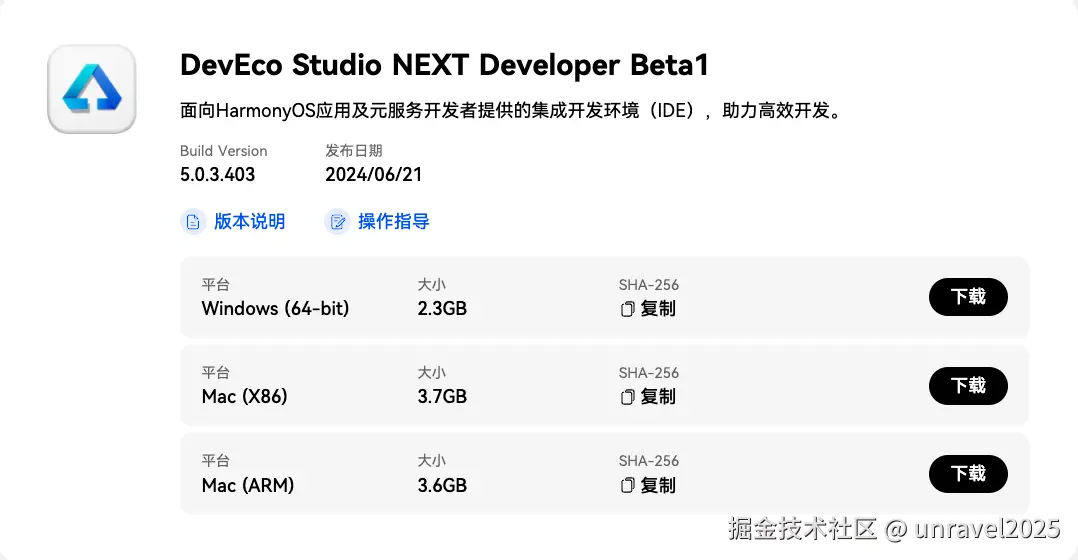

下载DevEco Studio

 developer.huawei.com/consumer/cn…


配置OpenHarmonySDK

gitee.com/arkui-x/doc…

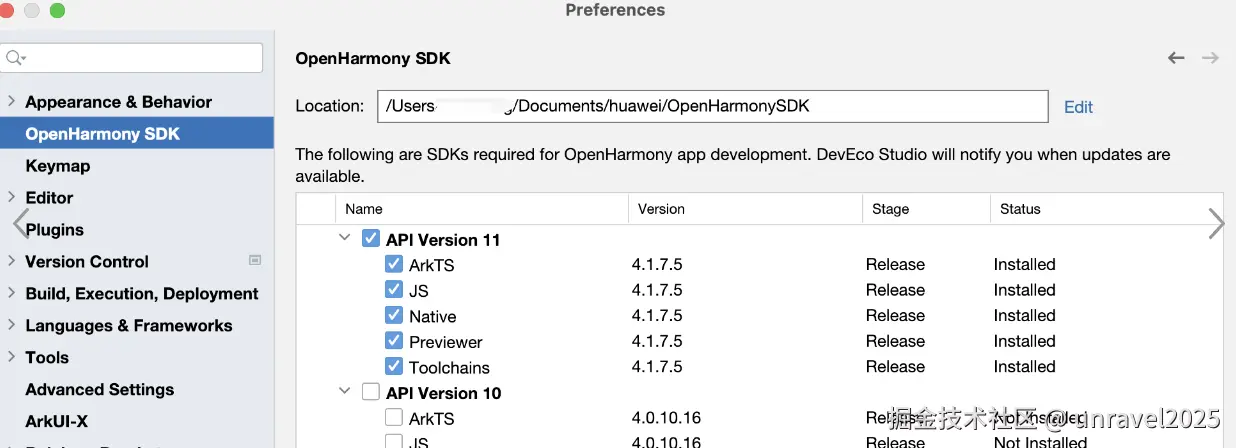

点击Edit指定下载目录，等待下载完成


配置Android SDK安装目录环境变量

gitee.com/arkui-x/doc…

配置环境变量ANDROID_HOME，设置Android SDK安装目录

export ANDROID_HOME=$HOME/Library/Android/sdk

配置 ArkUIX SDK

gitee.com/arkui-x/doc…

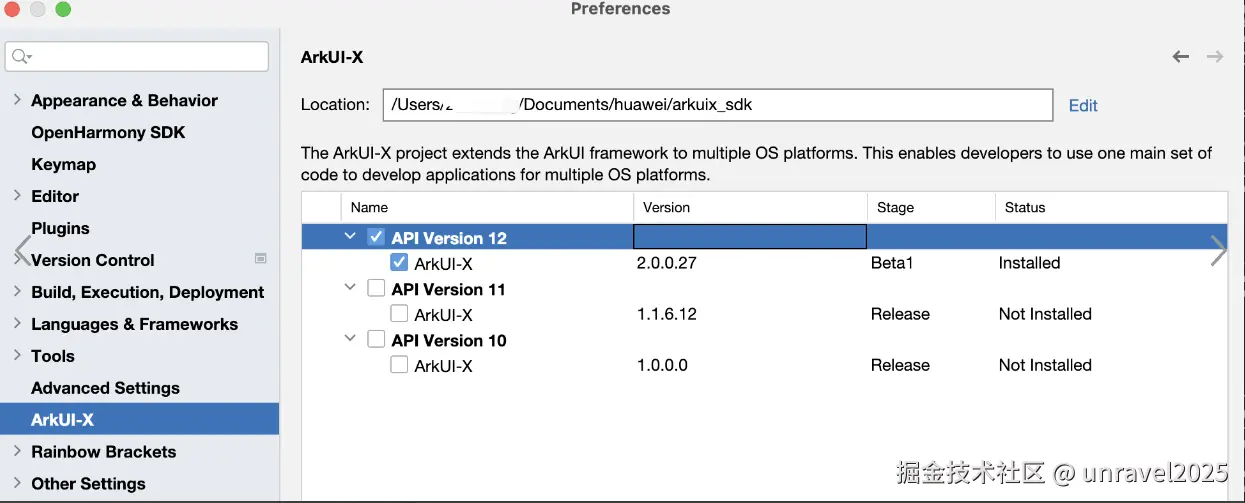

点击Edit指定下载目录，等待下载完成


配置ACE Tools(非必选)

 gitee.com/arkui-x/doc…

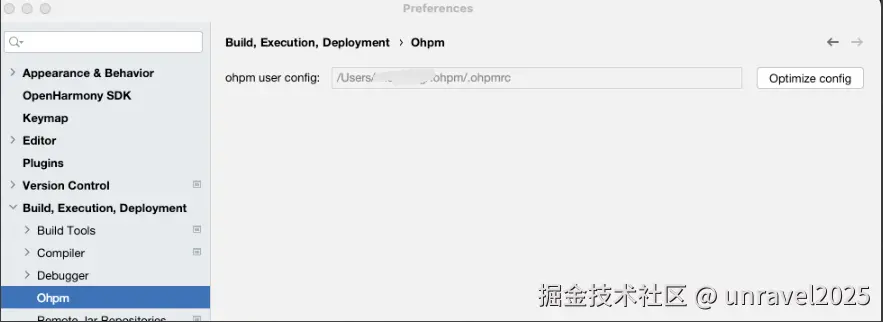

如果你需要使用命令行打包和编译，可以配置ACE Tool。主要是配置OHPM和ARKUIX_SDK_HOME环境变量


配置环境变量
export ARKUIX_SDK_HOME=/path-to-arkui-x-sdk
export PATH=${ARKUIX_SDK_HOME}/版本/arkui-x/toolchains/bin:$PATH

我这里是配置到了~/Documents/huawei/arkuix_sdk

# Android sdk
export ANDROID_HOME=$HOME/Library/Android/sdk
export PATH=$PATH:$ANDROID_HOME/tools
export PATH=$PATH:$ANDROID_HOME/platform-tools
export PATH=$PATH:$ANDROID_HOME/tools/bin
export PATH=$PATH:$ANDROID_HOME/emulator
# 华为
export DecEcoIDE_SDK_Home=/Applications/DevEco-Studio.app/Contents
## 这里DEVECO_SDK_HOME名字不能改，ace需要使用到
export DEVECO_SDK_HOME=$DecEcoIDE_SDK_Home/sdk
# HDC_SERVER_PORT和HDC_SDK_PATH 是hdc需要配置的环境变量
export HDC_SERVER_PORT=7035
export HDC_SDK_PATH=$DEVECO_SDK_HOME/HarmonyOS-NEXT-DB1/openharmony/toolchains
export PATH=$HDC_SDK_PATH:$PATH
export PATH=$DecEcoIDE_SDK_Home/tools/hvigor/bin:$PATH
export PATH=$DecEcoIDE_SDK_Home/tools/ohpm/bin:$PATH

# 引入@arkui-x.bridge的时候需要用到
## 这里ARKUIX_SDK_HOME名字不能改，ace需要使用到
export ARKUIX_SDK_HOME=${HOME}/Documents/huawei/arkuix_sdk
export PATH=$ARKUIX_SDK_HOME/12/arkui-x/toolchains/bin:$PATH

# 仓颉
export CANGJIE_HOME=${HOME}/Documents/cangjie/cangjie
export PATH=${CANGJIE_HOME}/bin:${CANGJIE_HOME}/tools/bin:$PATH
hw_arch="aarch64"
export DYLD_LIBRARY_PATH=${CANGJIE_HOME}/runtime/lib/darwin_${hw_arch}_llvm:${DYLD_LIBRARY_PATH}

应用开发

应用开发指导  gitee.com/arkui-x/doc…

第一个例子

gitee.com/arkui-x/doc…

gitee.com/arkui-x/doc…

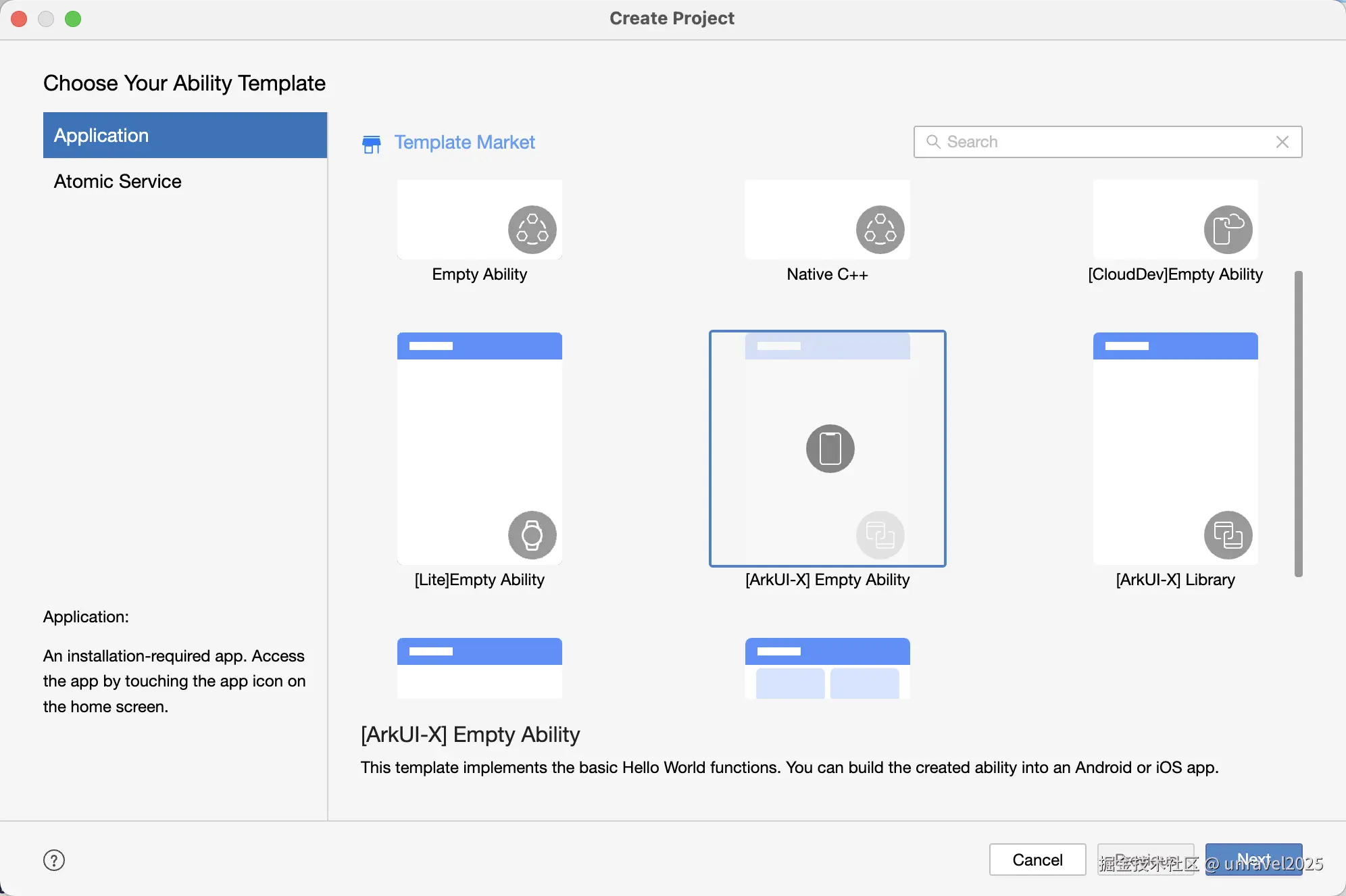

使用DevEco Studio创建一个空的ArkUI-X工程

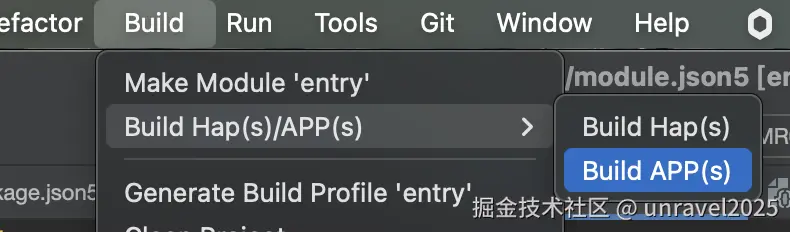

进行编译输出

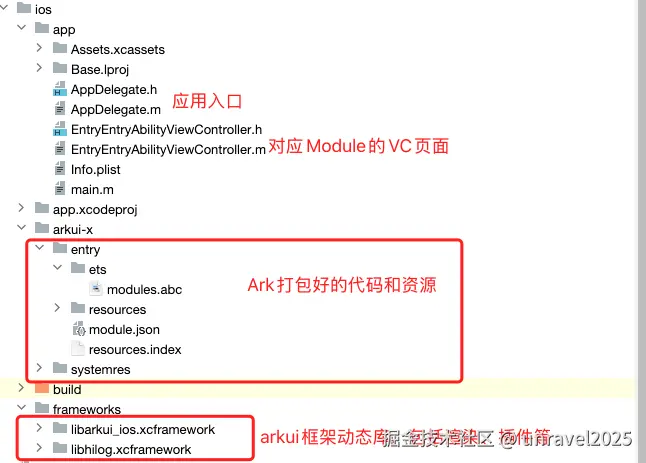

编译后的ArkTS代码、资源和平台胶水代码已生成到Android和iOS应用工程中


应用包结构

ArkUI-X应用目录结构设计思想

  1. 从OpenHarmony应用工程原生支持跨平台角度出发，在OpenHarmony应用工程之上叠加Android和iOS应用工程
  2. ArkTS代码和resources资源编辑仍在OpenHarmony侧完成
  3. Native代码在各自平台应用工程中完成

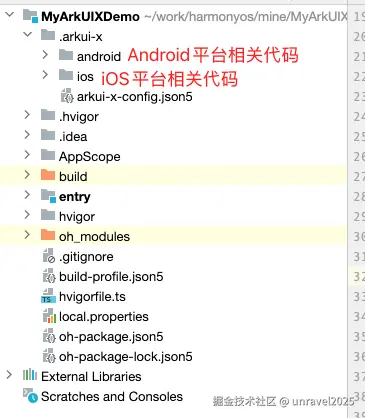

ArkUI-X应用工程结构说明 gitee.com/arkui-x/doc…


编译构建说明

ArkTS源码

ArkTS源码通过OpenHarmony SDK工具链生成abc（Ark Byte Code） ，并分别拷贝到Android和iOS应用工程，作为平台应用资源进行管理。

ArkUI应用资源

ArkUI Resources资源也通过OpenHarmony SDK工具链进行编译，编译后的ArkUI资源分别拷贝到Android和iOS应用工程，作为平台应用资源进行管理。

ArkUI框架资源

ArkUI框架资源随ArkUI-X SDK进行发布，应用构建时会自动打包到ArkUI-X应用中，可保证ArkUI-X应用在各平台上UX渲染一致性。

综上所述，Android平台上通过assets管理ArkTS编译产物、ArkUI应用资源和ArkUI框架资源，iOS平台上通过Bundle Resources管理ArkTS编译产物、ArkUI应用资源和ArkUI框架资源


注意点

Ability开发说明 https://gitee.com/arkui-x/docs/blob/master/zh-cn/application-dev/quick-start/start-with-ability-on-ios.md

StageViewController是Stage模型iOS端视图控制器基类，若要实现跨平台基础能力及触发对应ability生命周期，所有iOS端应用级别的视图控制器均要继承于StageViewController

StageApplication本质上是一个调度类，主要用于触发内部相关类实现路径解析与配置、注册应用相关的configuration信息、触发ability部分生命周期事件等

通过Stage模型开发iOS端应用指南 https://gitee.com/arkui-x/docs/blob/master/zh-cn/application-dev/quick-start/start-with-ability-on-ios.md

iOS端应用info配置里的bundleName需要与Ability的bundleName一致。

iOS端应用内的viewController的viewControllerName组成规则：Ability的moduleName + Ability的abilityName + “viewController”。

虽然这样说，但并不一定这样

从ArkUIX调用原生页面

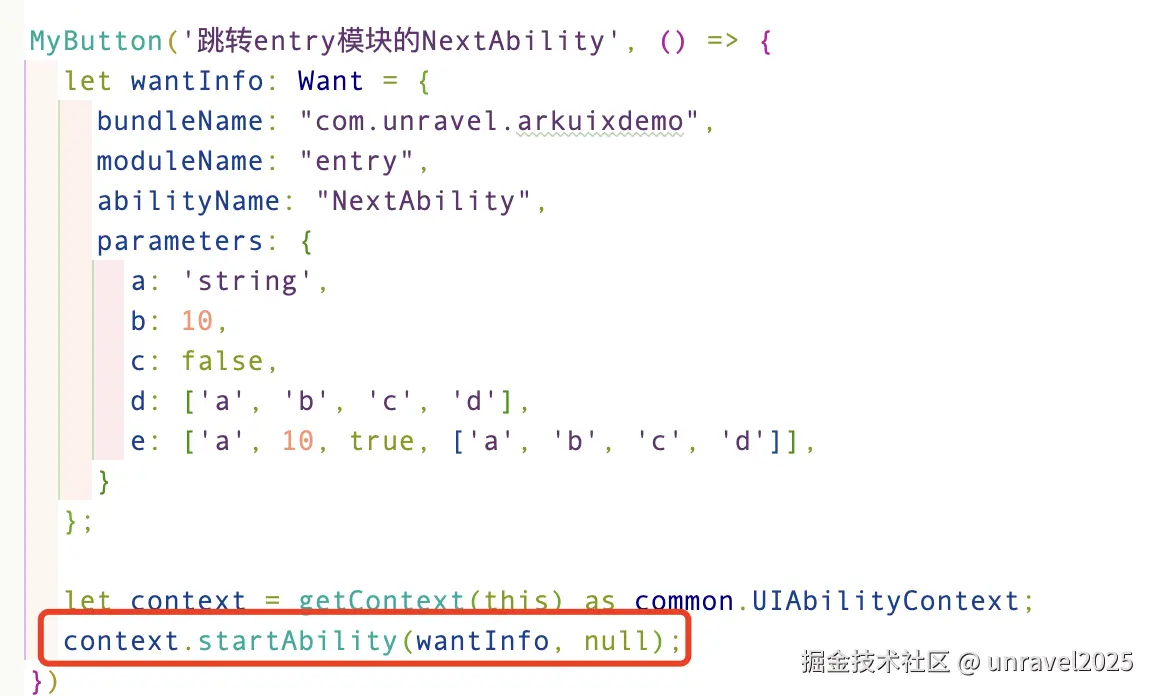

ArkUI-X代码，调用startAbility后会走到原生代码的生命周期回调内

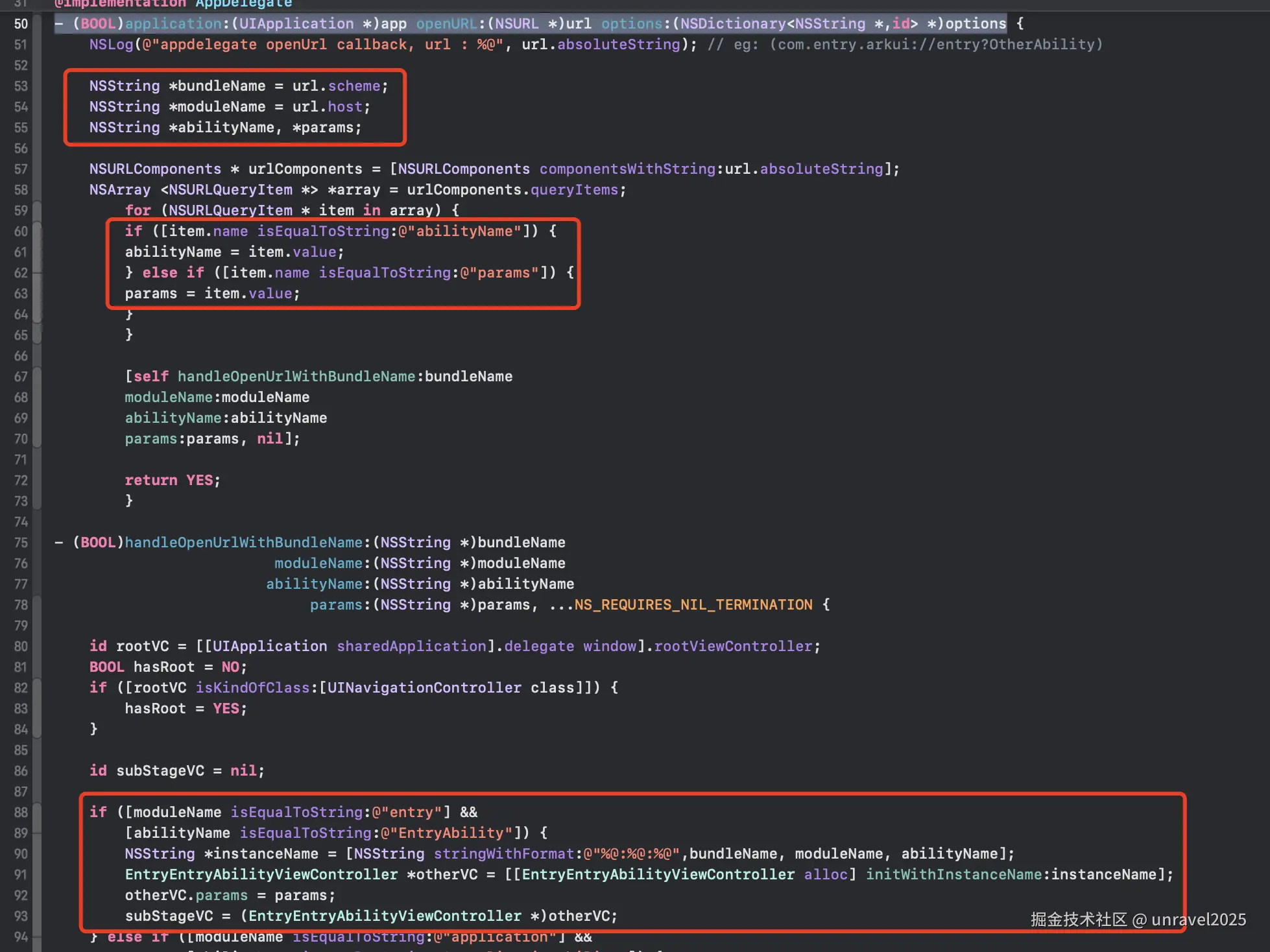

在iOS上会回调到下面的方法中。然后在方法中解析出bundleName、moduleName、abilityName。根据匹配调用对应的VC，调用哪个VC就是我们自己处理的了。

所以说上面 iOS端应用内的viewController的viewControllerName组成规则：Ability的moduleName + Ability的abilityName + “viewController”。这个规则可以不遵守，当然为了明确哪个VC遵守也没问题

  • (BOOL)application:(UIApplication *)app openURL:(NSURL *)url options:(NSDictionary<NSString *,id> *)options


从原生调用ArkUIX页面

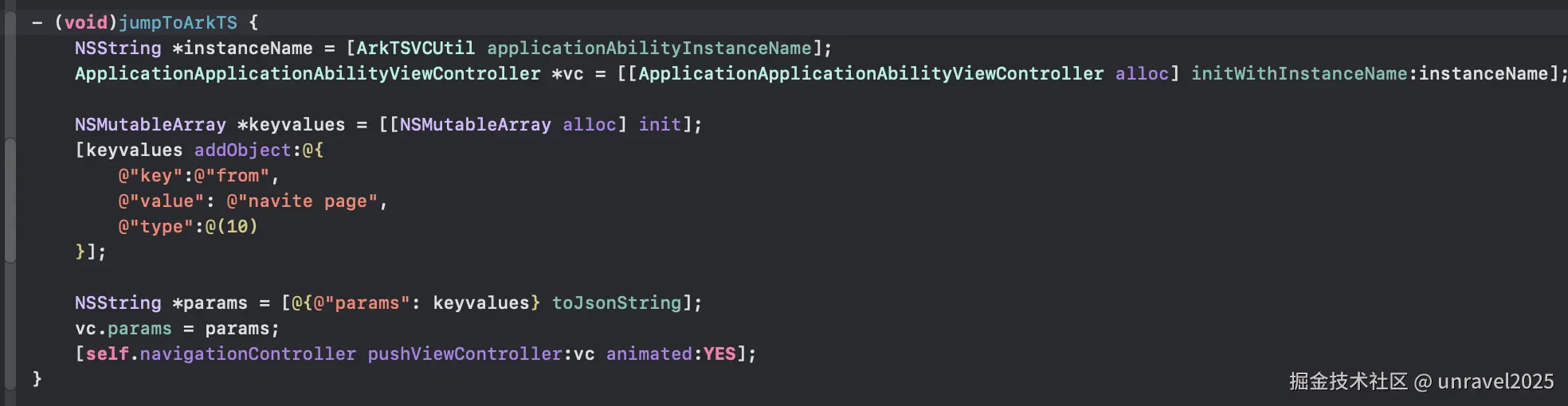

原生端按照原生的push方式，打开一个ArkUIX页面。有几点要求

  1. 打开的VC是继承于StageViewController

  2. 传入的instanceName需要包含完整的  bundleName:moduleName:abilityName，这里是为了让ArkUIX找到要加载的资源

  3. 传入的params格式有要求

    1. 最外层是一个字典，字典内params是一个数组
    2. 数组中每一个元素是一个对象，每个对象包含key、value、type三个字段，分别表示传递的参数名称、参数值、参数类型
    3. 最后，对这个字典进行序列化成json字符串

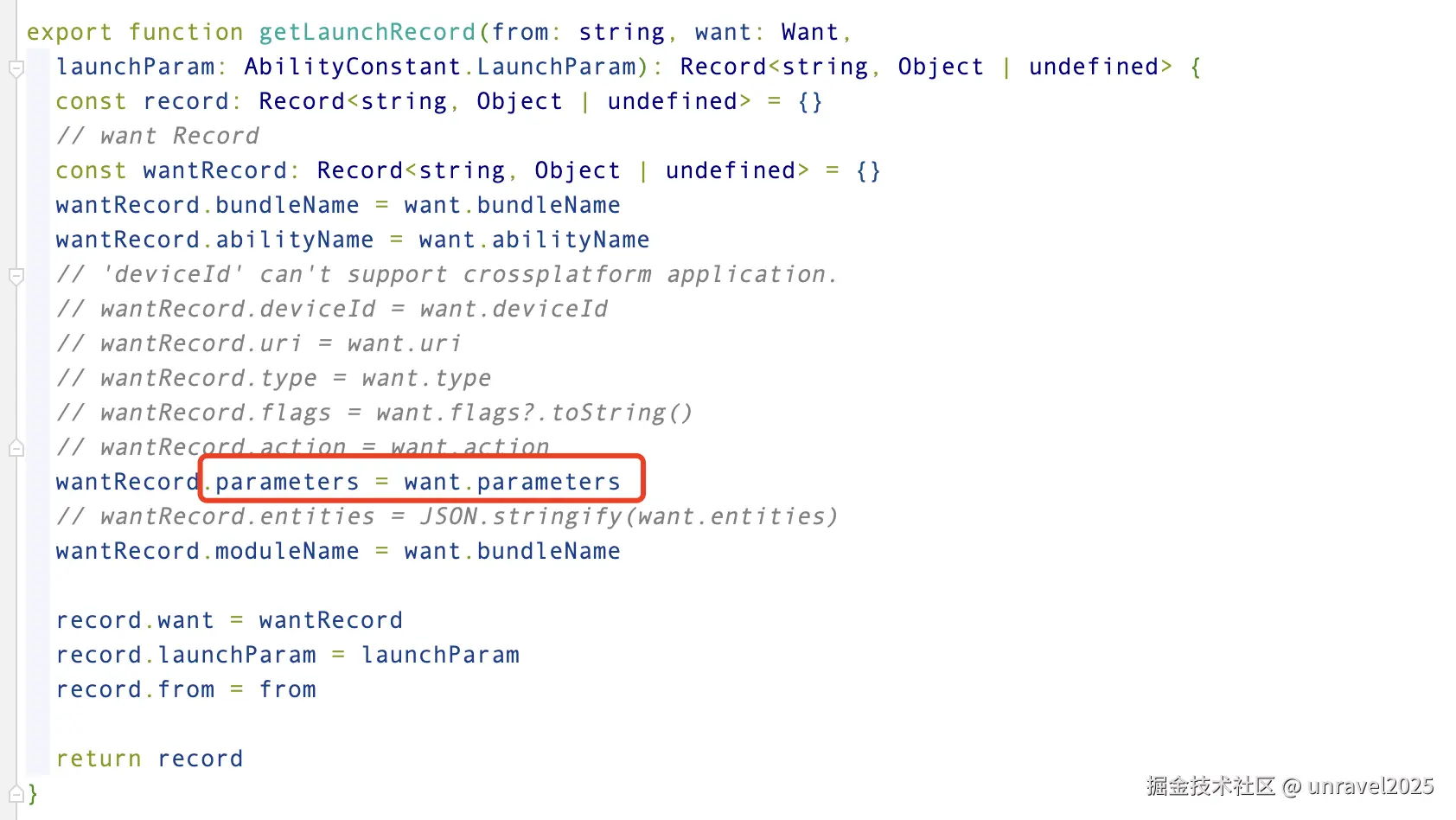

ArkUI-X侧，通过Ability的onCreate或onNewWant接受传递过来的参数，然后我们就可以通过参数来确定加载哪个page，从而实现打开容器的某一页


桥接插件开发

开发者文档 https://gitee.com/arkui-x/docs/blob/master/zh-cn/application-dev/README.md

平台桥接(@arkui-x.bridge)  gitee.com/arkui-x/doc…

iOS 平台桥接开发指南  https://gitee.com/arkui-x/docs/blob/master/zh-cn/application-dev/tutorial/how-to-use-bridge-on-ios.md

iOS ArkUI-X插件开发指南 gitee.com/arkui-x/doc…

Android 平台桥接开发指南  gitee.com/arkui-x/doc…

Android ArkUI-X插件开发指南 gitee.com/arkui-x/doc…

插件的通信机制和RN很类似

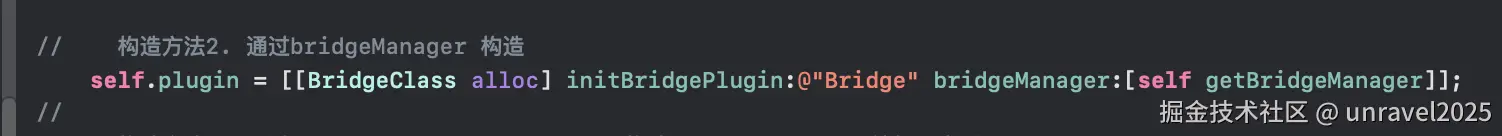

  1. 在原生端，通过调用addPlugin添加插件，在插件里通过名称注册对应的BridgePlugin



#pragma mark - IMessageListener ArkUI侧发送的消息代理实现
/**
* Arkui测调用sendMessage 发送消息到IOS测，将会触发次方法的回调
* @param data Arkui 传递过来的数据
* return 返回值传递传递给Arkui测
*/
- (NSString*)onMessage:(id)data {
NSLog(@"onMessage data: %@", data);
return [NSString stringWithFormat:@"监听到：ArkTS给Native发送数据成功，发送的数据是 %@", data];
}

/**
* iOS 通过sendMessage 方法发送消息到Arkui, Arkui成功接到消息后回调此方法传递结果
* @param data Arkui 返回的信息
*/
- (void)onMessageResponse:(id)data {
NSLog(@"onMessageResponse data: %@", data);

// [self sendMessage:[NSString stringWithFormat:@"监听到：Native调用ArkTS方法%@ 成功，方法的返回值是 %@",
// methodName,
// resultValue ?: @"空"]];
}

#pragma mark - IMethodResult 用于监听平台侧调用ArkUI侧注册的方法的执行情况
/**
* ArkUI侧调用unRegisterMethod方法时将触发该接口，用于通知平台侧事件被注销了。
* @param methodName ArkUI侧方法的名称
* @param resultValue ResultValue 类 ，并将ArkUI侧方法的返回值传递给平台侧
*/
- (void)onSuccess:(nonnull NSString *)methodName resultValue:(nonnull id)resultValue {
if (resultValue) {
NSLog(@"bridge onSuccess data: %@", resultValue);
}
[self sendMessage:[NSString stringWithFormat:@"监听到：Native调用ArkTS方法%@ 成功，方法的返回值是 %@",
methodName,
resultValue ?: @"空"]];
}

/**
* 平台侧调用ArkUI侧定义方法时，如果出错则触发该接口，并将出错信息返回平台侧。具体错误码查看ResultValue类中错误码或者接口文档
* @param methodName ArkUI侧方法的名称
* @param errorCode 错误码
* @param errorMessage 错误信息
*/
- (void)onError:(nonnull NSString *)methodName errorCode:(ErrorCode)errorCode errorMessage:(nonnull NSString *)errorMessage {
NSLog(@"Bridge: onError: %@ errorCode: %d errorMessage: %@",methodName, errorCode, errorMessage);

[self sendMessage:[NSString stringWithFormat:@"监听到：Native调用ArkTS方法%@ 失败，失败信息是 %@",
methodName,
errorMessage ?: @"空"]];
}

/**
* ArkUI侧调用unRegisterMethod方法时将触发该接口，用于通知平台侧事件被注销了。
* @param methodName ArkUI侧方法的名称
*/
- (void)onMethodCancel:(nonnull NSString *)methodName {
NSLog(@"Bridge: onMethodCancel");

[self sendMessage:[NSString stringWithFormat:@"监听到：ArkTS调用unregisterMethod取消了注册的方法%@",
methodName]];
}

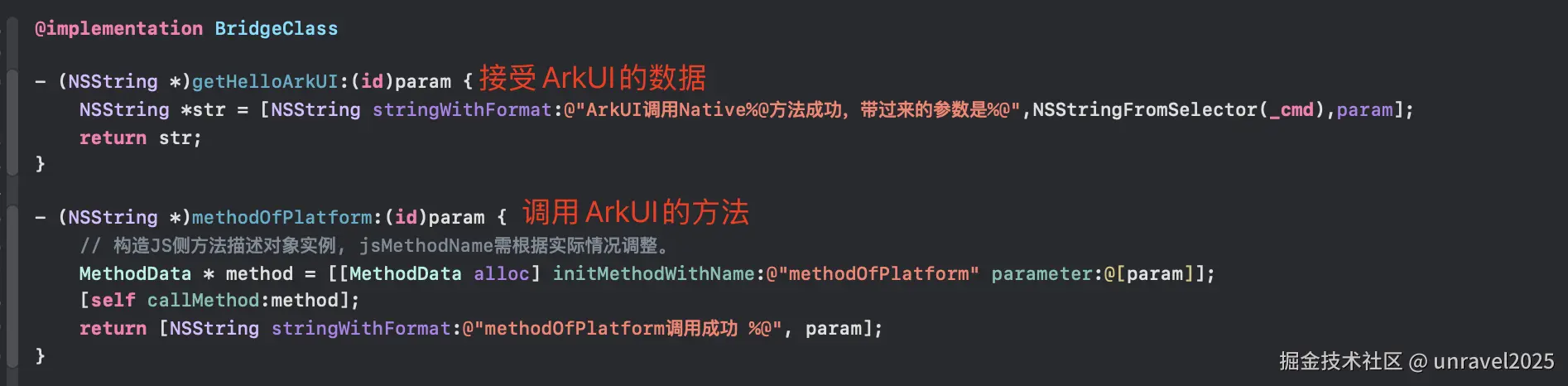

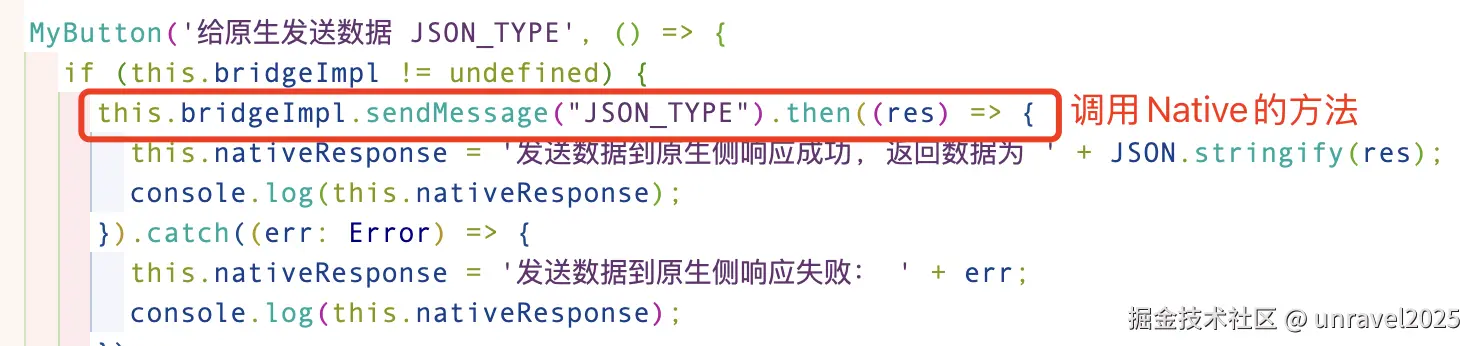

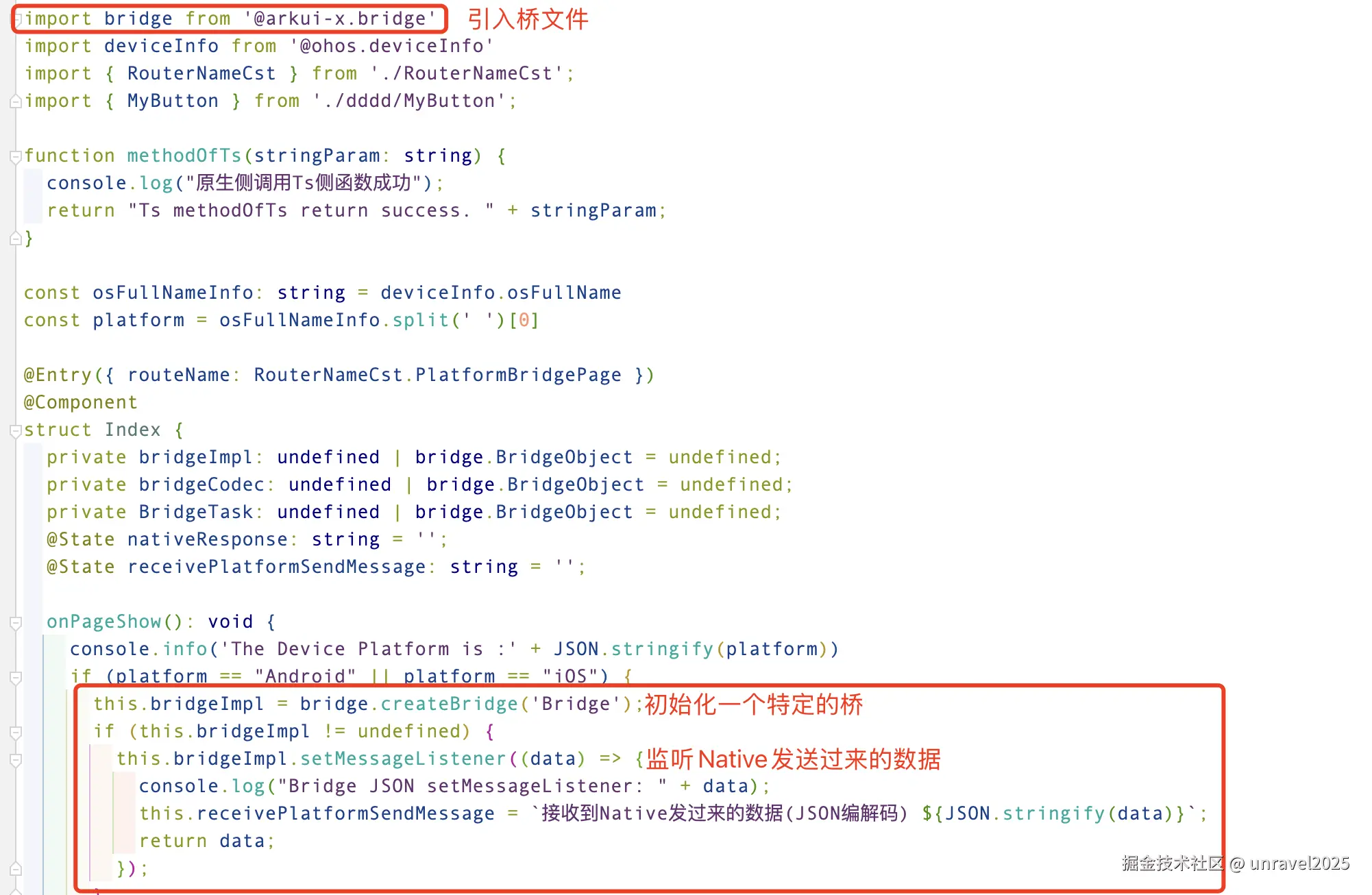

在ArkTS端通过 @arkui-x.bridge的API使用名称调用createBridge创建一个插件 image.png

image.png 5. 然后原生和ArkTS调用相应的API进行通信

支持动态化

动态化介绍 gitee.com/arkui-x/doc…

总体分成两类

  1. 框架动态化：指ArkUI跨平台开发框架本身可以做到动态下发，即应用发布时可以不带框架基础库，降低应用原始发布包体积，在需要时才从云端动态下发和执行加载；
  2. 特性动态化：指用ArkTS语言开发的特性可以做到动态化，和宿主应用解耦，独立发布、升级版本；

框架动态化是指依赖的动态库可以动态下载，只有Android支持，iOS不支持

特性动态化是指作为资源的abc文件和对应的文件资源，module等

不完全的API支持

支持的组件范式

除鸿蒙特有的组件外，基本所有组件都能支持。支持占比90%左右

ArkUIX 支持API developer.huawei.com/consumer/cn…

鸿蒙原生API gitee.com/arkui-x/doc…

支持的接口

ArkUIX支持的接口大概占鸿蒙的70%左右，其中的剩余部分主要是ArkUI以及鸿蒙的独有能力

资料

  1. ArkUI-X 仓库 gitee.com/arkui-x
  2. ArkUI-X SDK目录结构介绍 gitee.com/arkui-x/doc…
  3. 2.0.0-beta1发布说明 https://gitee.com/arkui-x/docs/blob/master/zh-cn/release-notes/ArkUI-X-v2.0.0-beta1.md
  4. ArkUI-X应用适配层 gitee.com/arkui-x/app…
  5. iOS平台的适配层 gitee.com/arkui-x/ark…
  6. iOS ArkUI-X 插件开发 gitee.com/arkui-x/doc…
  7. 联动编译 gitee.com/arkui-x/doc…
  8. Android平台的适配层 gitee.com/arkui-x/ark…
  9. Android ArkUI-X 插件开发 https://gitee.com/arkui-x/docs/blob/master/zh-cn/application-dev/tutorial/how-to-use-arkui-x-plugin-on-android.md
  10. 官方提供的一些插件 gitee.com/arkui-x/plu…
  11. ArkUI-X 应用开发 https://gitee.com/arkui-x/docs/blob/master/zh-cn/application-dev/README.md
  12. ArkUI-X 文档 gitee.com/arkui-x/doc…
