前言

Kafka的基础知识点还是蛮多的，本文针对Kafka的一些面试过程中常见的基础知识进行全面总结，方便大家进行查漏补缺。

正文

一. Broker概念

在Kafka中，一个Kafka服务端的实例，就叫做一个Broker。已知Kafka使用Zookeeper来维护Kafka集群信息，如下图所示。

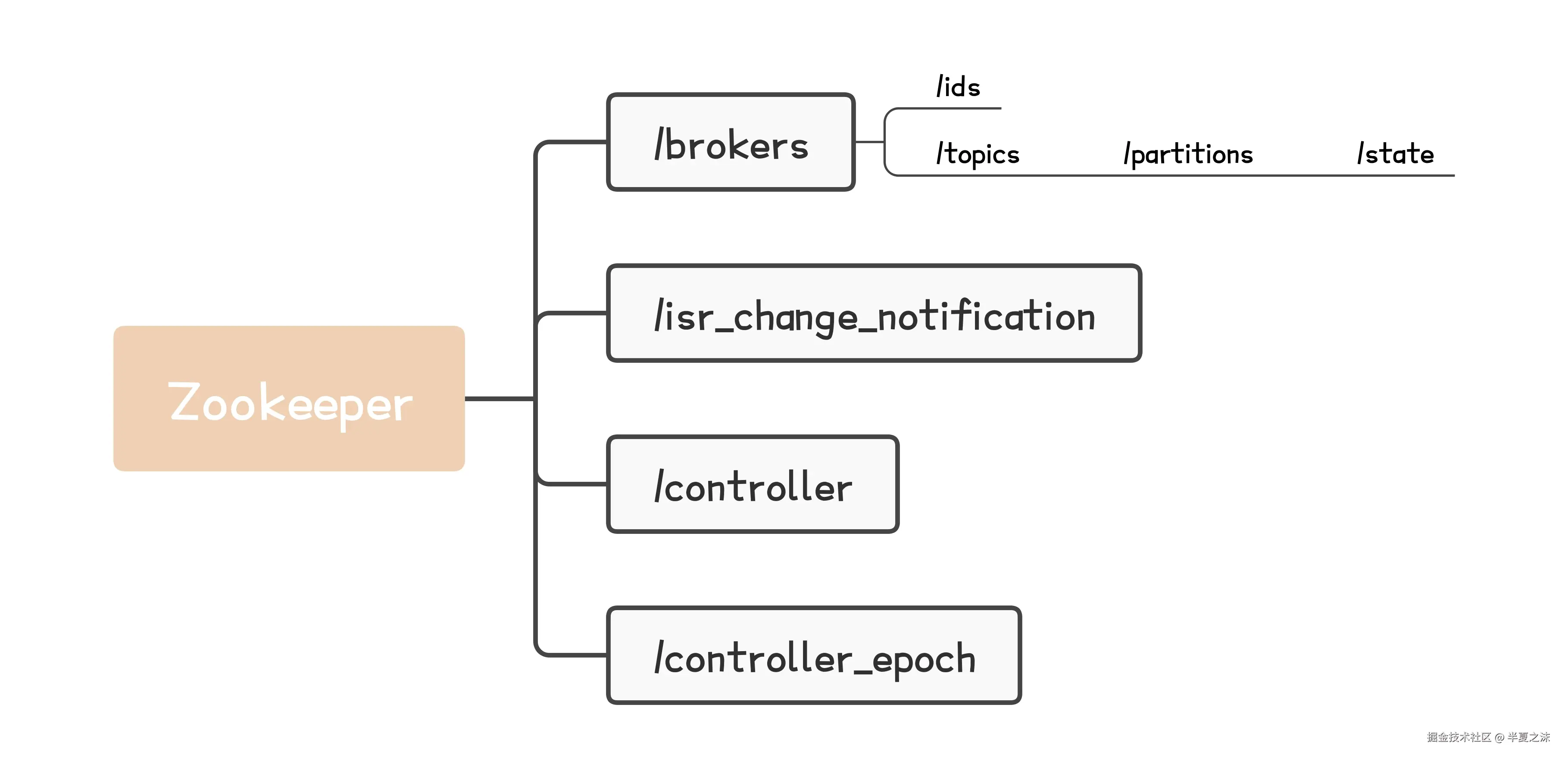

Kafka-Zookeeper存储信息脑图

Broker启动时，会在Zookeeper的 /brokers/ids路径上创建临时节点，将自己的id注册到Zookeeper。

Kafka组件会订阅Zookeeper的 /brokers/ids路径，当有Broker加入或者退出集群时，这些Kafka组件就能够获得通知。

二. Topic概念

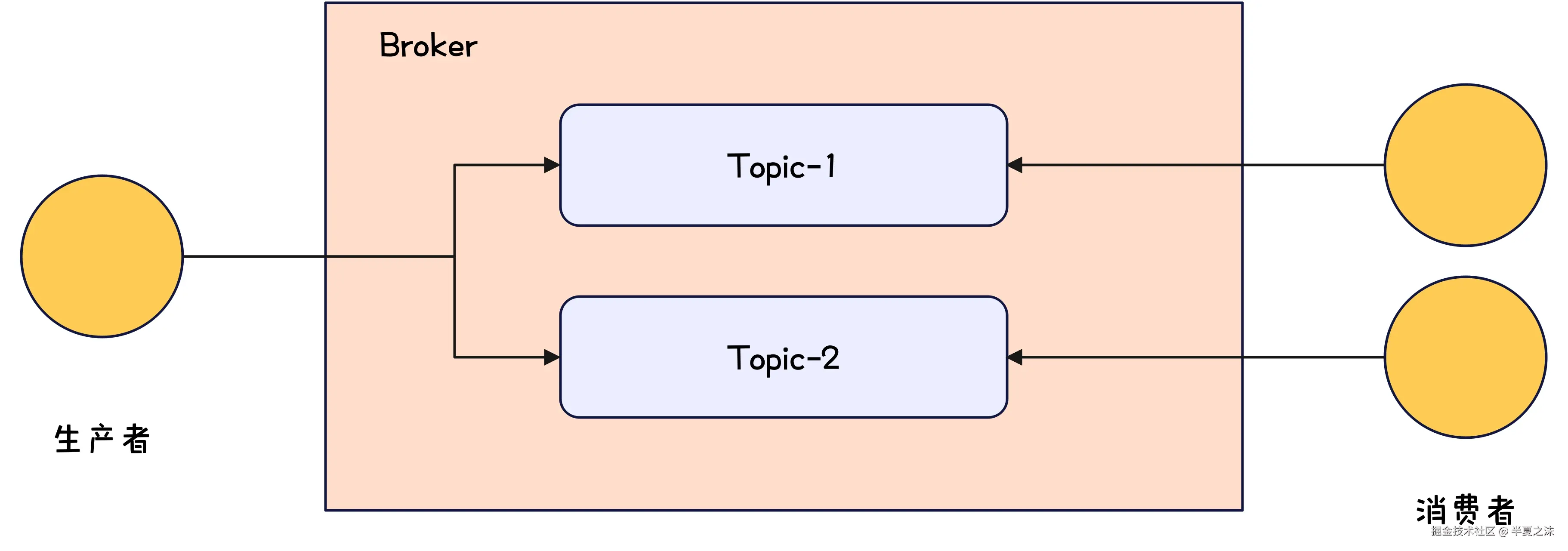

可以在Broker上创建Topic，生产者向Topic发送消息，消费者订阅Topic并从Topic拉取消息。可以用下图进行示意。

Kafka-Topic示意图

三. Partition概念

一个Topic可以有多个分区，这里的分区就叫做Partition，分区的作用是提高Kafka的吞吐量。

分区可以用下图进行示意。

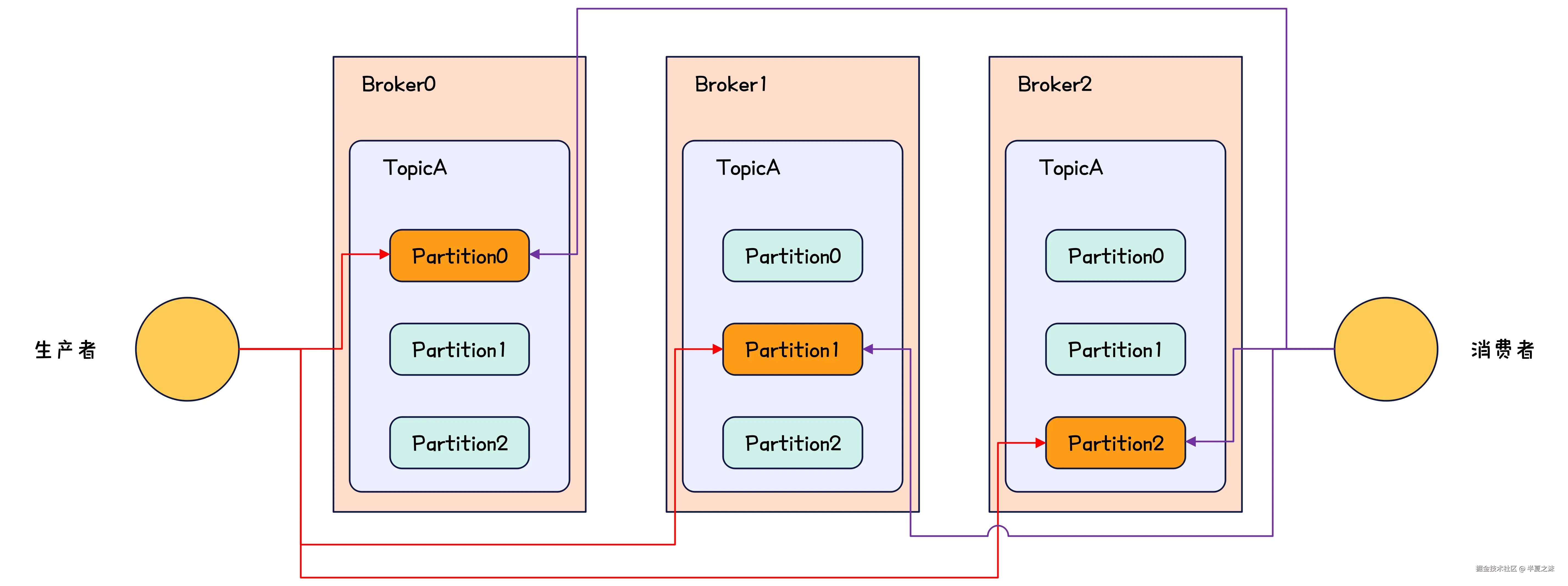

Kafka-Partition示意图

可以用下面的指令在创建Topic的时候指定分区，指令如下所示。

./kafka-topics.sh --bootstrap-server 127.0.0.1:9092,127.0.0.1:9093,127.0.0.1:9094 --replication-factor 3 --partitions 3 --create --topic mytopic-0

上述指令会创建一个分区数为3，副本数为3的Topic。

一个分区可以有多个副本，且一个分区的多个副本不能在同一个Broker上，例如只有3个Broker，但是创建Topic的时候，指定副本数为4，此时创建Topic会失败。

分区的多个副本可以分为leader节点和follower节点，且leader节点为客户端提供读写功能，follower节点会从leader节点同步数据但不提供读写功能，这样能避免出现读写不一致的问题。

创建Topic时，会在Broker上为这个Topic的分区创建目录，如下所示。

Topic分区目录创建图

分区目录的内容如下所示。

Topic分区目录内容图

每个文件含义如下。

  1. index文件是索引文件。记录消息的编号；
  2. timeindex文件是时间戳索引。记录生产者发送消息的时间和消息记录到日志文件的时间；
  3. log是日志文件。记录消息。

因为log文件会越来越大，此时根据index文件进行检索会影响效率，所以还需要对上述文件进行切分，切分出来的单位叫做Segment（段），可以通过log.segment.bytes来控制一段文件的大小。Segment的示意如下。

00000000000000000000.index
00000000000000000000.log
00000000000000000000.timeindex

00000000000000050000.index
00000000000000050000.log
00000000000000050000.timeindex

四. 消费者组

消费者组是Kafka提供的可扩展且具有容错性的消费者机制。一个消费者组内存在多个消费者，这些消费者共享一个Group ID。消费者组示意如下。

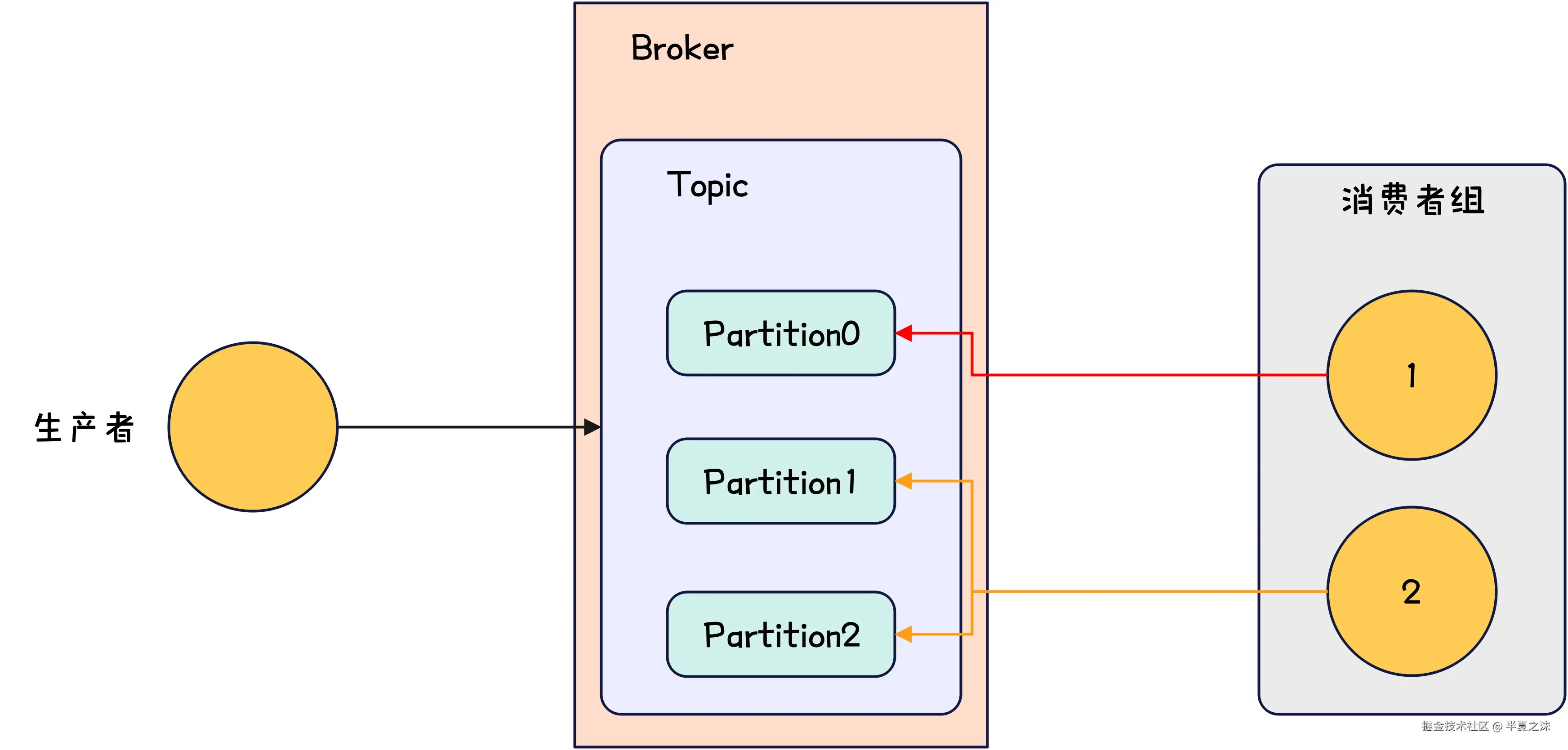

Kafka-消费者组示意图

关于消费者组，有如下说明。

  1. 消费者组的不同消费者不能同时消费同一个Partition；
  2. 如果消费者组里消费者数量和Partition数量一样则一个消费者消费一个Partition；
  3. 如果消费者组里消费者数量大于Partition数量则部分消费者会无法消费到Partition；
  4. 如果消费者组里消费者数量小于Partition数量则部分消费者会消费多个Partition。

五. 偏移量

偏移量，即Consumer Offset，用于存储消费者对Partition消费的位移量。

偏移量存储在Kafka的内部Topic中，这个内部Topic叫做_consumer_offsets，该Topic默认有50个分区，将消费者的Group ID进行hash后再对50取模，得到的结果对应的分区就会用于存储这个消费者的偏移量。

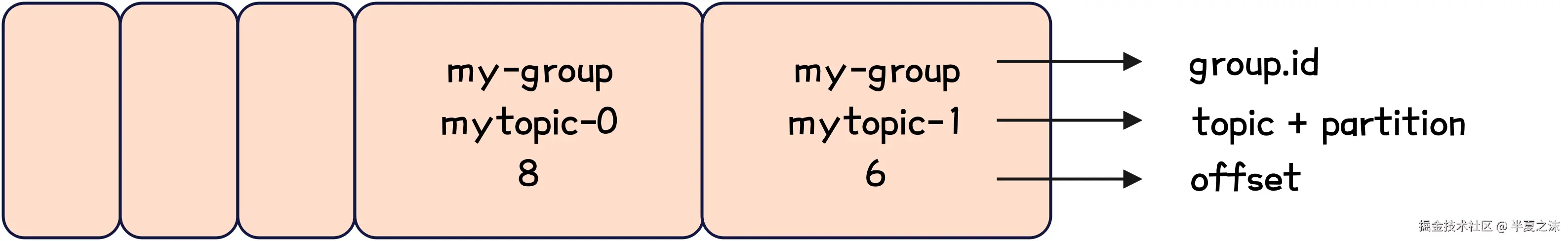

_ consumer_offsets的每条消息格式示意图如下所示。

Kafka-消费者偏移量消息结构图

注意_consumer_offsets是存储在Broker上的。

六. 生产者发送消息完整流程

生产者发送消息完整流程图如下所示。

Kafka-生产者发送消息流程图

结合上述流程图，对消息发送流程说明如下。

  1. 生产者生成消息Record；
  2. Record经过拦截器链；
  3. key和value进行序列化；
  4. 使用自定义或者默认的分区器获取Record所属分区Partition；
  5. Record放入消息累加器RecordAccumulator。根据Topic和Partition，可以确定一个双端队列Deque，该队列每个节点为多条Record的合集即ProducerBatch，新Record会被添加到队列最后一个节点上；
  6. Sender将相同Broker节点的可发送ProducerBatch合并到一个Request中并发送。Sender会持续扫描RecordAccumulator中的ProducerBatch，只要满足大小为batch.size（默认16K）或者最早Record等待已经超过linger.ms，该ProducerBatch就会被Sender收集，然后Sender会合并收集的相同Broker的ProducerBatch到一个Request中并发送；
  7. 缓存请求Request到inFlightRequest缓冲区中。inFlightRequest中为每个Broker分配了一个队列，新Request会添加到队列头，每个队列最多容纳的Request个数由max.in.flight.requests.per.connection（默认为5）控制，队列满后不会生成新Request；
  8. Selector发送请求到Broker；
  9. Broker收到并处理Request后，对Request进行ACK；
  10. 客户端收到Request的ACK后，将Request从inFlightRequest中移除。

七. 分区策略

Kafka中消息的分区计算策略小结如下。

  1. 消息中指定了分区。此时使用指定的分区；
  2. 消息中未指定分区但有自定义分区器。此时使用自定义分区器计算分区；
  3. 消息中未指定分区也没有自定义分区器但消息键不为空。此时对键求哈希值，并用求得的哈希值对Topic的分区数取模得到分区；
  4. 如果前面都不满足。此时根据Topic取一个递增整数并对Topic分区数求模得到分区。

八. ISR机制

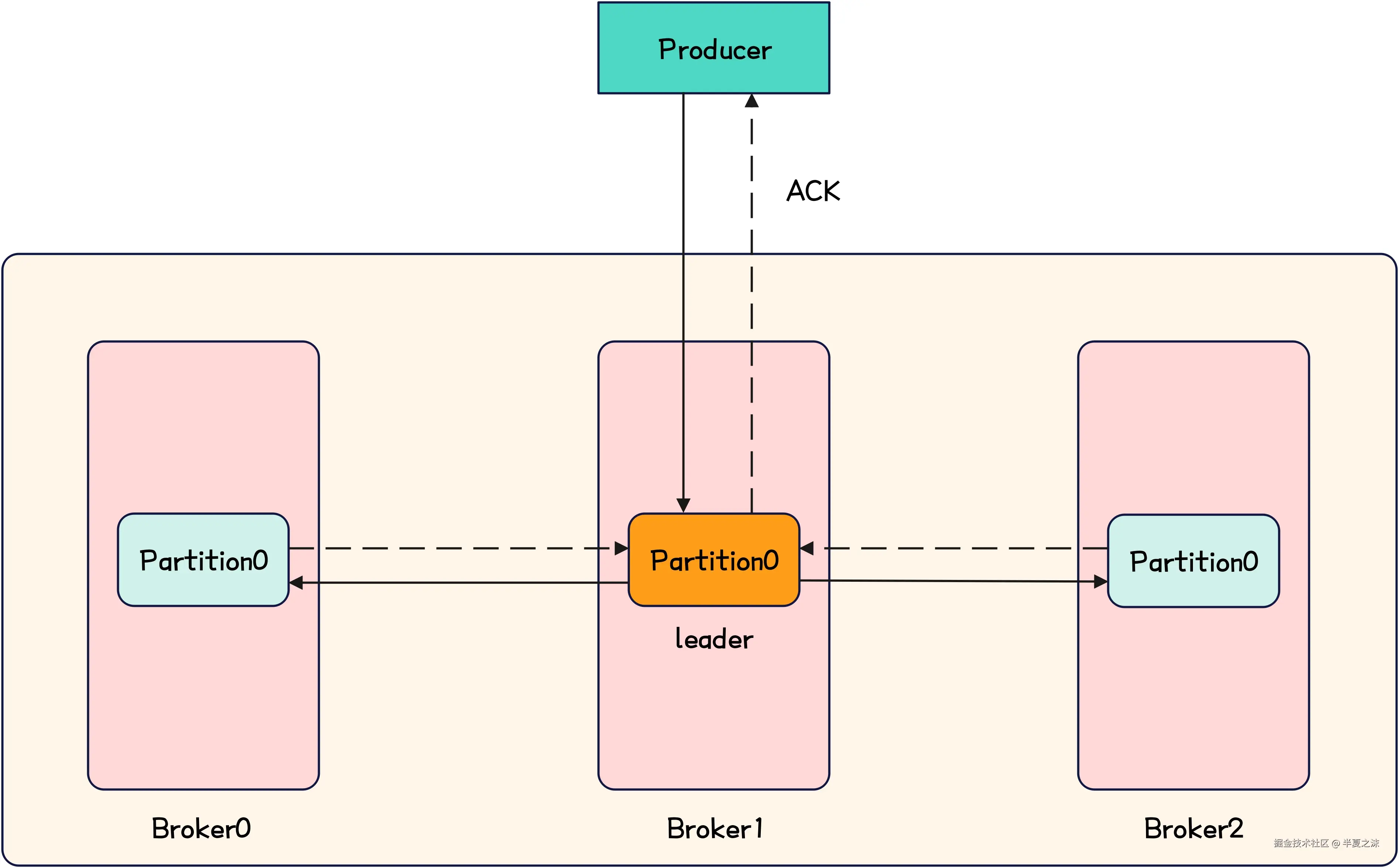

当生产者向服务端发送消息后，通常需要等待服务端的ACK，这一过程可以用下图进行示意。

Kafka-服务端响应Producer示意图

即Producer会将消息发送给Topic对应分区的leader节点，然后leader与follower进行同步，如果全部正常的follower同步成功（follower完成消息落盘），那么服务端就可以向Producer发送ACK。

上面描述中的正常follower的集合，叫做ISR（In-Sync Replica Set），只有与leader节点正常通信的follower才会被放入ISR中，换言之，只有ISR中的follower才有资格让leader等待同步结果。

如果leader挂掉，那么会在ISR中选择新的leader。

九. ACK机制

Producer发送消息的时候，可以通过acks配置项来决定服务端返回ACK的策略，如下所示。

  1. acks设置为0，Producer不需要等待服务端返回ACK，即Producer不关心服务端是否成功将消息落盘；
  2. acks设置为1，leader成功将消息落盘便返回ACK，这是默认策略；
  3. acks设置为 -1，leader和ISR中全部follower落盘成功才返回ACK。

十. Segment生成策略

分区在磁盘上由多个Segment组成，如下所示。

Topic分区目录内容图

有如下参数控制Segment的生成策略。

  1. log.segment.bytes。用于设置单个Segment大小，当某个Segment的大小超过这个值后，就需要生成新的Segment；
  2. log.roll.hours。用于设置每隔多少小时就生成新的Segment；
  3. log.index.size.max.bytes。当Segment的index文件达到这个大小时，也需要生成新的Segment。

十一. index文件

使用Kafka提供的kafka-dump-log.sh工具，可以打开index文件，打开后的index文件可以表示如下。

offset: 613     position: 5252
offset: 1284    position: 10986
offset: 1803    position: 17491
offset: 2398    position: 25792
offset: 3422    position: 35309
offset: 4446    position: 51690
offset: 5470    position: 68071
offset: 6494    position: 84452
offset: 7518    position: 100833

上述示例中，offset是偏移量，position表示这个offset对应的消息在log文件里的位置。

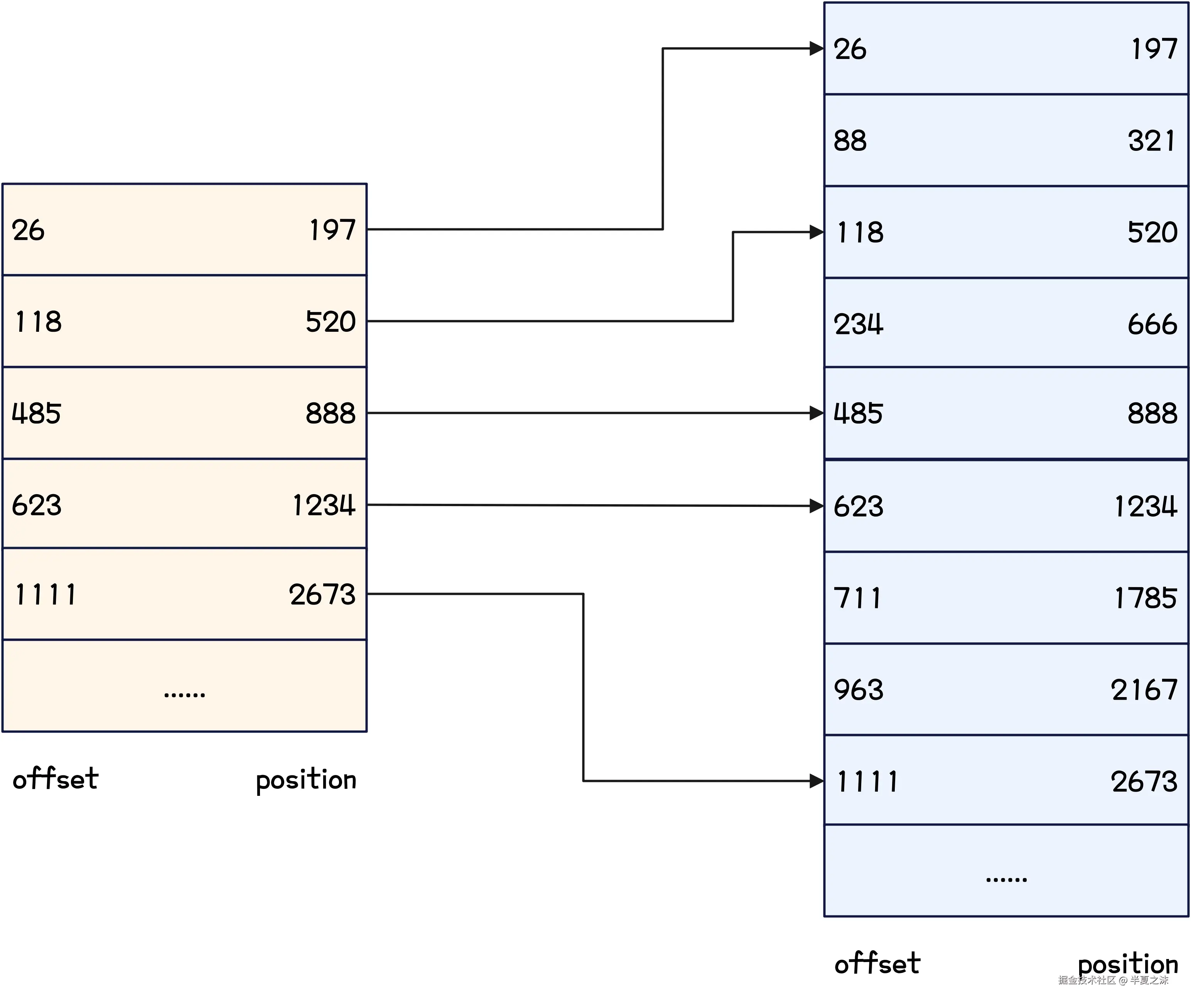

index文件建立的索引是稀疏索引，示意图如下。

Kafka-稀疏索引示例图

十二. timeindex文件

每一条被发送的消息都会记录时间戳，这里的时间戳可以是发送消息时间戳，或者是消息落盘时间戳。可以配置如下。

  1. log.message.timestamp.type设置为createtime。表示发送消息时间戳；
  2. log.message.timestamp.type设置为logappendtime。表示消息落盘时间戳。

十三. 索引检索过程

  1. 根据offset找到在哪个Segment中；
  2. 从Segment的index文件根据offset找到消息的position；
  3. 根据position从Segment的log文件中最终找到消息。

十四. Partition存储总结

Partition存储示意图如下。

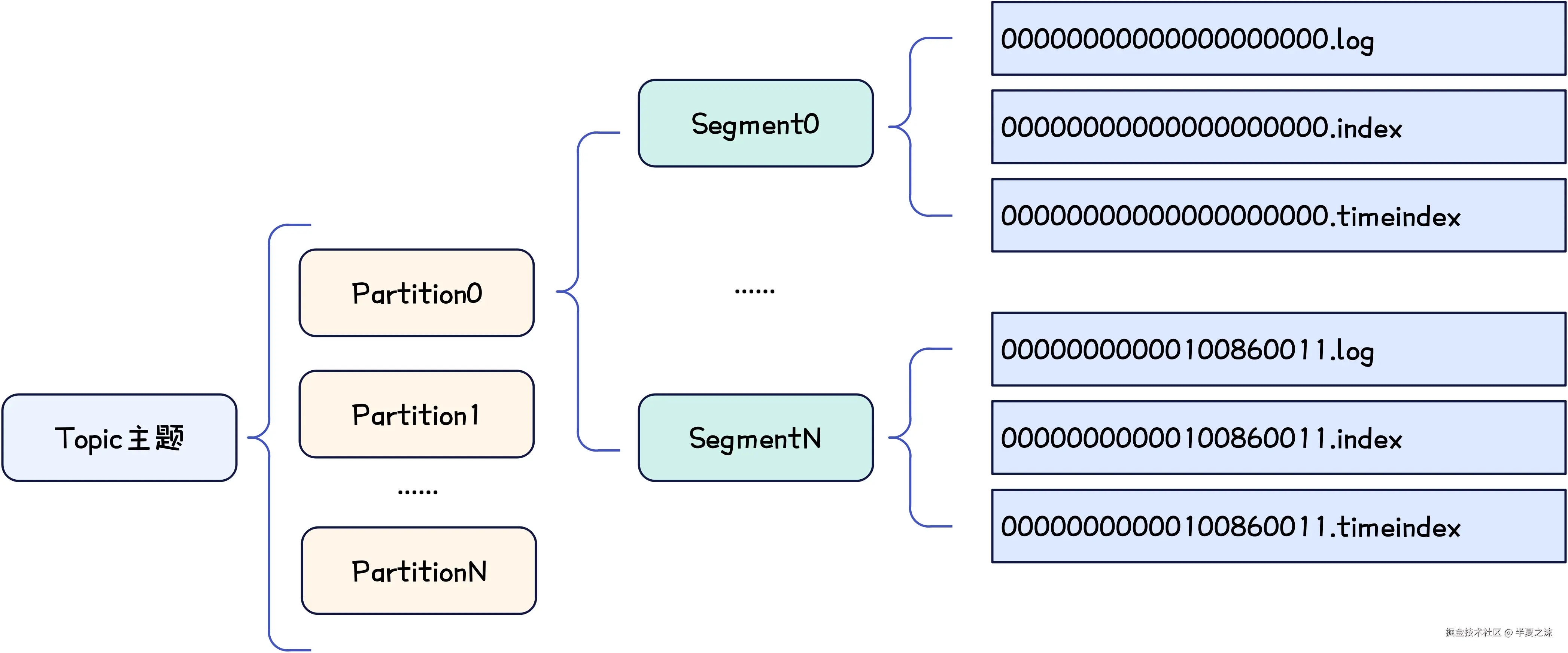

Kafka-Partition存储示意图

十五. Kafka中的Controller选举

Controller在Kafka集群中负责对整个集群进行协调管理，比如完成分区分配，Leader选举和副本管理等。

关于Controller的选举，有如下注意点。

  1. 启动时选举。集群中Broker启动时会去Zookeeper创建临时节点 /controller，最先创建成功的Broker会成为Controller；
  2. Controller异常时选举。如果Controller挂掉，此时其它Broker会通过Watch对象收到Controller变更的消息，然后就会尝试去Zookeeper创建临时节点 /controller，只会有一个Broker创建成功，创建失败的Broker会再次创建Watch对象来监视新Controller；
  3. Borker异常。如果集群中某个非Controller的Broker挂掉，此时Controller会检查挂掉的Broker上是否有某个分区的leader副本，如果有，则需要为这个分区选举新的leader副本，并更新分区的ISR集合；
  4. Broker加入。如果有一个Broker加入集群，则Controller会去判断新加入的Broker中是否含有当前已有分区的副本，如果有，那么需要去从leader副本中同步数据。

十六. 分区leader副本选举

一个分区有三种集合，如下所示。

  1. AR（Assigned Replicas）。分区中的所有副本；
  2. ISR（In-Sync Replicas）。与leader副本保持一定同步程度的副本，ISR包括leader副本自身；
  3. OSR（Out-of-Sync Replicas）。与leader副本同步程度滞后过多的副本。

上述三种集合的关系是AR = ISR + OSR。

分区leader副本选举有如下注意点。

  1. leader副本会维护和跟踪ISR中所有副本与leader副本的同步程度，如果某个副本的同步程度滞后过多，则leader副本会将这个副本从ISR中移到OSR中；
  2. 当OSR中有副本重新与leader副本保持一定同步程度，则leader副本会将其从OSR中移到ISR；
  3. 当leader副本发生故障时，Controller会负责为这个分区从ISR中选举新的leader副本。

十七. 主从同步

分区的leader和follower之间的主从同步示意图如下。

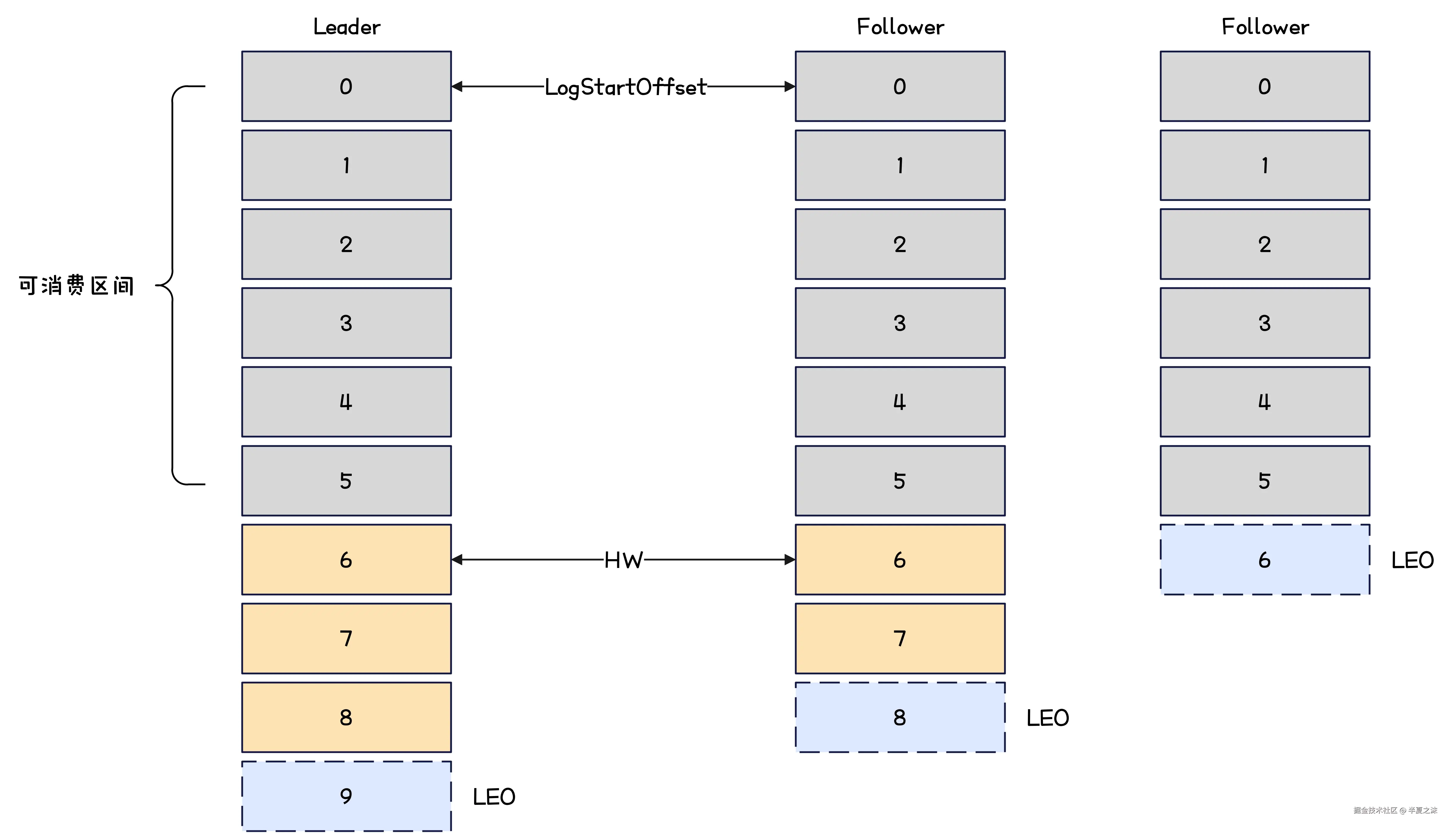

Kafka-主从同步示意图

有两个重要概念如下所示。

  1. LEO（Log End Offset）。下一条待写入消息的Offset；
  2. HW（High Watermark）。ISR集合中的最小LEO。

那么对于上图而言，HW为6，那么消费者最多只能消费到HW之前的消息，也就是Offset为5的消息。

主从同步规则如下。

  1. follower会向leader发送fetch请求，然后leader向follower发送数据；
  2. follower接收到数据后，依次写入消息并且更新LEO；
  3. leader最后会更新HW。

当leader或follower发生故障时，处理策略如下。

  1. 如果follower挂掉，那么当follower恢复后，需要先将HW和HW之后的数据丢弃，然后再向leader发起同步；
  2. 如果leader挂掉，则会先从follower中选择一个成为leader，然后其它follower把HW和HW之后的数据丢弃，然后再向leader发起同步。

十八. Kafka为什么快

  1. 顺序读写；
  2. 索引；
  3. 批量读写和文件压缩；
  4. 零拷贝。

十九. 零拷贝

如果要将磁盘中的文件内容，发送到远程服务器，则整个数据流转如下所示。

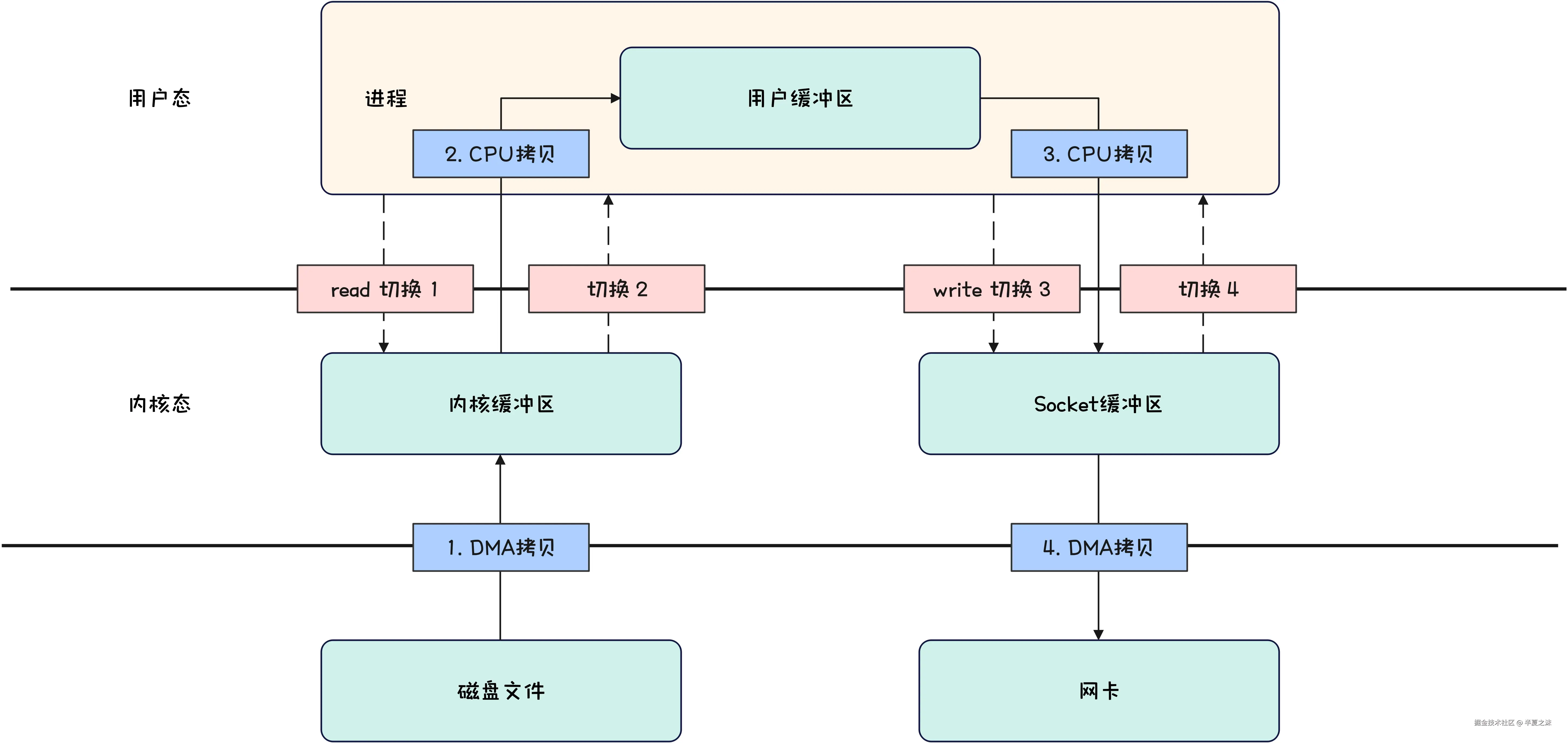

Kafka-传统IO示意图

步骤说明如下。

  1. 从磁盘文件读取文件内容，并拷贝到内核缓冲区；
  2. CPU控制器将内核缓冲区的数据拷贝到用户缓冲区；
  3. 应用程序中调用write() 方法，将用户缓冲区的数据拷贝到Socket缓冲区；
  4. 将Socket缓冲区的数据拷贝到网卡。

一共经历了四次拷贝（和四次CPU上下文切换），其中如下两次拷贝是多余的。

  1. 内核缓冲区拷贝到用户缓冲区；
  2. 用户缓冲区拷贝到Socket缓冲区。

而Kafka中的零拷贝，就是将上述两次多余的拷贝省掉，示意图如下。

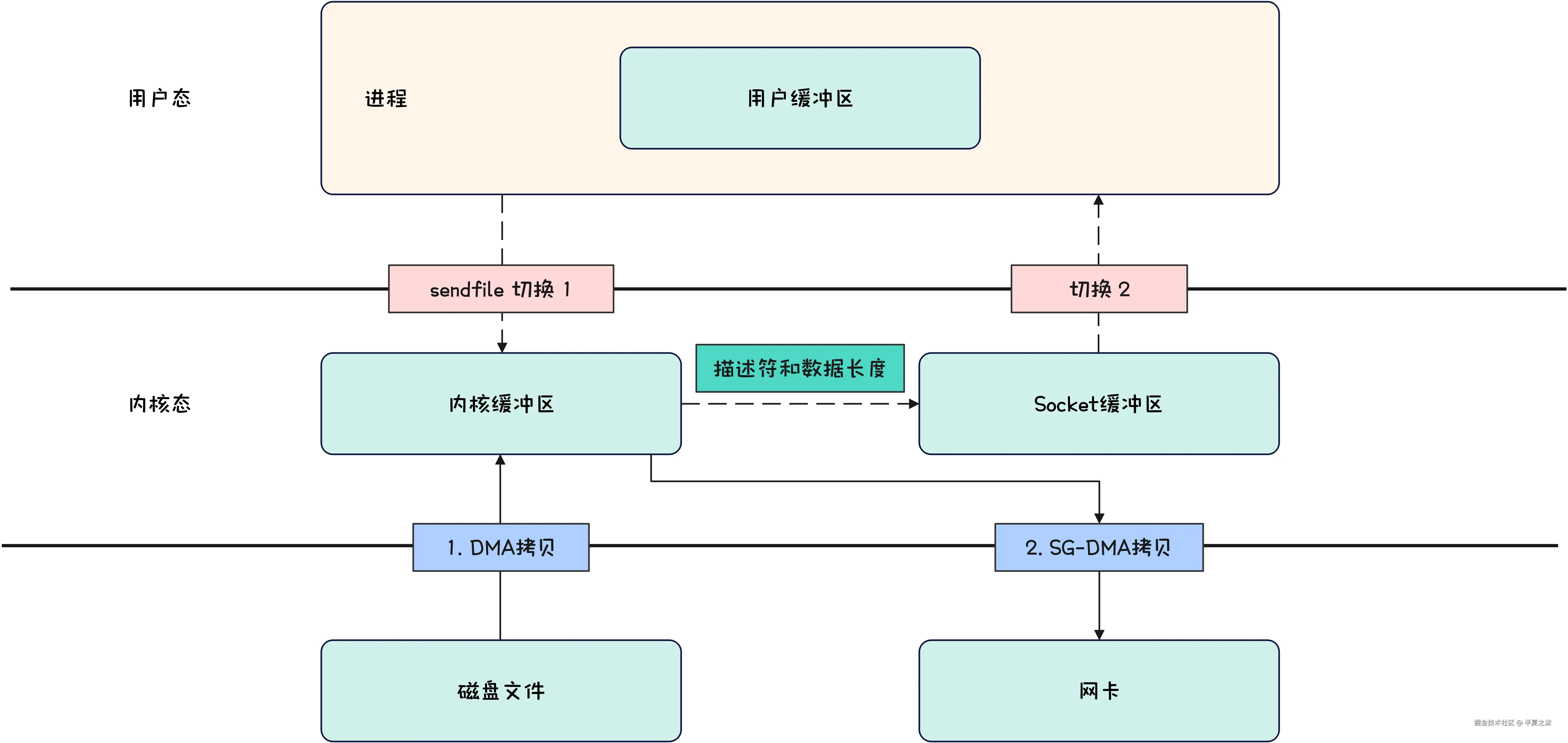

Kafka-零拷贝示意图

零拷贝步骤如下所示。

  1. 从磁盘文件读取文件内容，并拷贝到内核缓冲区；
  2. 将文件描述符和数据长度加载到Socket缓冲区；
  3. 将数据直接从内核缓冲区拷贝到网卡。

一共只会经历两次拷贝（和两次CPU上下文切换）。
