Android Gradle学习（五）- gradle插件实战

玩毛线的包子
179 阅读7分钟

本篇以按钮点击防抖为例，使用gradle插件在所有onClick()方法体里面插入代码，大致步骤如下

  1. 新建一个sdk module，定义DoubleClickController.isDoubleClick()判断方法
  2. 新建gradle插件module，使用gradle插件遍历所有onClick方法
  3. 引入ASM，修改onClick方法体，在onClick()方法体第一行插入DoubleClickController.isDoubleClick()判断

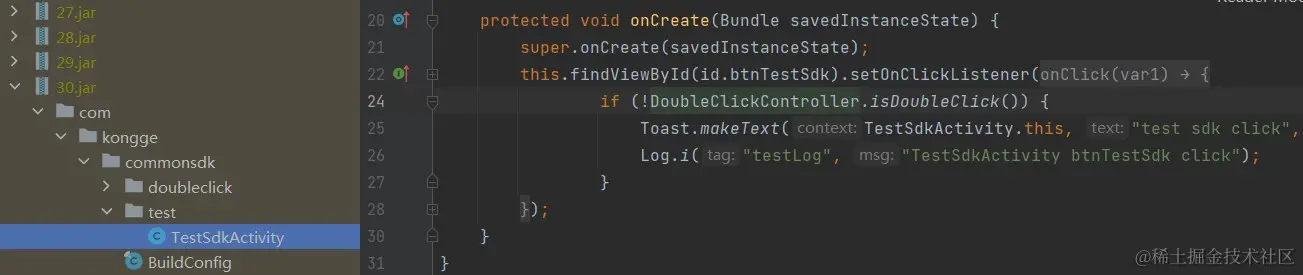

效果如下：

findViewById(R.id.btnTestSdk).setOnClickListener(view -> {
    if (DoubleClickController.isDoubleClick()) return; // 要插入的代码
    Toast.makeText(TestSdkActivity.this, "test sdk click", Toast.LENGTH_SHORT).show();
});

1. 定义DoubleClickController.isDoubleClick()判断方法

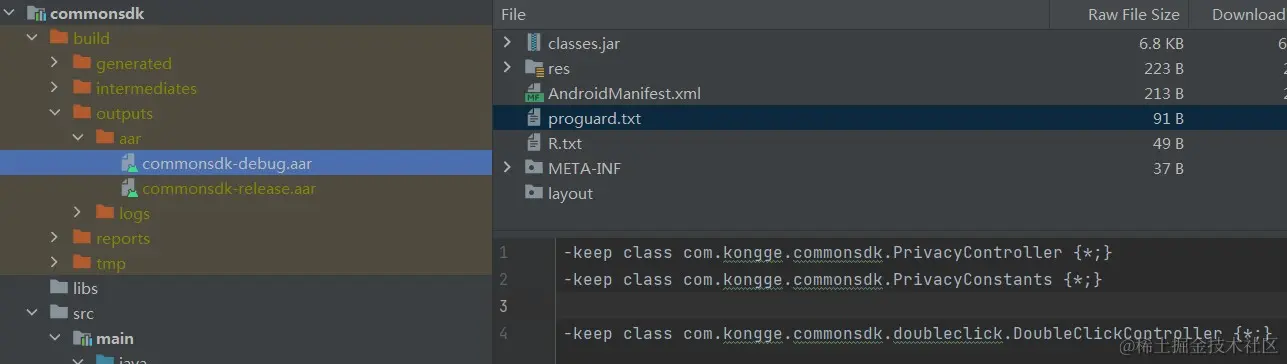

该方法可以放到一个独立module里面，最终可以和gradle plugin一起提供给外部使用

public class DoubleClickController {

    private static final long DOUBLE_CLICK_TIME_SPACE = 500; // 双击间隔
    private static long lastClickTime = 0L; // 上次点击事件戳

    public static boolean isDoubleClick() {
        long curTime = System.currentTimeMillis();
        if (curTime - lastClickTime < DOUBLE_CLICK_TIME_SPACE) {
            return true;
        }
        lastClickTime = curTime;
        return false;
    }

}

findViewById(R.id.btnTestSdk).setOnClickListener(new View.OnClickListener() {
    @Override
    public void onClick(View view) {
        // if (DoubleClickController.isDoubleClick()) return; // 要插入的代码
        Toast.makeText(TestSdkActivity.this, "test sdk click", Toast.LENGTH_SHORT).show();
    }
});

2. gradle插件

插件的创建与调试可以参考上一篇:Android Gradle学习（四）- gradle插件开发和调试

首先需要了解两个概念：

  • gradle plugin 7.0之前，使用Transform，本篇基于此改造。gradle plugin 7.0开始，Transform废弃，这个方案后面再说。
  • class分为主项目编译生成的class和三方jar里面的class。

class修改大致流程：

  • Transform遍历所有class（主项目和三方jar）
  • InputStream读取文件流
  • ClassReader读取并加载class
  • ClassVisitor解析class并筛选出要修改的方法体
  • MethodVisitor修改方法体
  • ClassWriter将修改后的字节码转换为class字节数组
  • OutputStream将class字节数组写入文件

gradle插件遍历所有的资源方法基本一致，是可以拷贝的，以下是插件入口CommonPlugin.groovy方法

package com.kongge.commonplugin

import com.android.build.gradle.AppExtension
import com.kongge.commonplugin.doubleclick.DoubleClickTransform
import org.gradle.api.Plugin
import org.gradle.api.Project

class CommonPlugin implements Plugin<Project> {

    @Override
    void apply(Project project) {
        applyExtension(project)
        println '----------CommonPlugin start----------'
        doSomething(project)
        println '----------CommonPlugin end----------'
    }

    private void applyExtension(Project project) {
        // 扩展参数，此处可以忽略
        project.extensions.create(CommonParam.EXT_NAME, CommonParam.class)
    }

    private void doSomething(Project project) {
        // 扩展参数，此处可以忽略
        AppExtension appExtension = project.extensions.findByType(AppExtension.class)
        // 注册Transform
        appExtension.registerTransform(new DoubleClickTransform(project))
        project.afterEvaluate {
            // 扩展参数，此处可以忽略
            CommonParam commonParam = CommonParam.parseExt(project)
            println "enable=${commonParam.enable}"
            println "doubleClickTimeSpace=${commonParam.doubleClickTimeSpace}"
        }
    }
}

3. Transform介绍

Transform是 Android Gradle Plugin 1.5 就引入的特性，主要用于在 Android 构建过程中，在 Class -> Dex 这个节点修改 Class 字节码。利用 Transform API，我们可以拿到所有参与构建的 Class 文件，借助 Javassist 或 ASM 等字节码编辑工具进行修改，插入自定义逻辑。

具体可以参考其实 Gradle Transform 就是个纸老虎，此处不再赘述

DoubleClickTransform.groovy

package com.kongge.commonplugin.doubleclick

import com.android.build.api.transform.*
import com.android.build.gradle.internal.pipeline.TransformManager
import com.android.utils.FileUtils
import org.apache.commons.codec.digest.DigestUtils
import org.apache.commons.io.IOUtils
import org.gradle.api.Project
import org.objectweb.asm.ClassReader
import org.objectweb.asm.ClassWriter
import org.objectweb.asm.Opcodes

import java.nio.file.Files
import java.util.zip.ZipEntry
import java.util.zip.ZipFile
import java.util.zip.ZipOutputStream
// 隐私处理类
public class DoubleClickTransform extends Transform {

    Project project

    DoubleClickTransform(Project project) {
        this.project = project
    }

    @Override
    String getName() {
        return "DoubleClickTransform"
    }

    @Override
    Set<QualifiedContent.ContentType> getInputTypes() {
        return TransformManager.CONTENT_CLASS
    }

    @Override
    Set<? super QualifiedContent.Scope> getScopes() {
        return TransformManager.SCOPE_FULL_PROJECT
    }

    @Override
    boolean isIncremental() {
        return false
    }

    @Override
    void transform(TransformInvocation transformInvocation) throws TransformException, InterruptedException, IOException {
        super.transform(transformInvocation)
        printCopyright()
        TransformOutputProvider outputProvider = transformInvocation.getOutputProvider()
        //清理文件
        if (!transformInvocation.isIncremental()) {
            outputProvider.deleteAll()
        }
        transformInvocation.inputs.each { TransformInput input ->
            input.jarInputs.each { JarInput jarInput ->
                // 处理jar
                processJarInput(jarInput, outputProvider)
            }

            input.directoryInputs.each { DirectoryInput directoryInput ->
                // 处理源码文件
                processDirectoryInputs(directoryInput, outputProvider)
            }
        }
    }

    private void printCopyright() {
        println()
        println("**************************************************************")
        println("****** ******")
        println("****** 欢迎使用DoubleClick编译插件 ******")
        println("****** ******")
        println("**************************************************************")
        println()
    }

    private void processJarInput(JarInput jarInput, TransformOutputProvider outputProvider) {
        //必须给jar重新命名，否则会冲突
        String jarName = jarInput.name
        String md5 = DigestUtils.md5Hex(jarInput.file.absolutePath)
        if (jarName.endsWith(".jar")) {
            jarName = jarName.substring(0, jarName.length() - 4)
        }
        File dest = outputProvider.getContentLocation(md5 + jarName, jarInput.contentTypes, jarInput.scopes, Format.JAR)
        visitorJar(jarInput.getFile(), dest)
    }

    private void processDirectoryInputs(DirectoryInput directoryInput, TransformOutputProvider outputProvider) {
        directoryInput.getFile().eachFile { File file ->
            findFiles(file)
        }

        File dest = outputProvider.getContentLocation(
            directoryInput.getName(),
            directoryInput.getContentTypes(),
            directoryInput.getScopes(),
            Format.DIRECTORY)
        // 建立文件夹
        FileUtils.mkdirs(dest)

        // 将修改过的字节码copy到dest
        FileUtils.copyDirectory(directoryInput.getFile(), dest)
    }

    private void findFiles(File file) {
        if (file.isDirectory()) {
            File[] files = file.listFiles()
            files.each { File file1 ->
                if (file1.isDirectory()) {
                    findFiles(file1)
                } else {
                    visitorFile(file1)
                }
            }
        } else {
            visitorFile(file)
        }
    }

    private void visitorJar(File src, File dest) {
        try {
            ZipFile inputZip = new ZipFile(src)
            ZipOutputStream outputZip = new ZipOutputStream(new BufferedOutputStream(Files.newOutputStream(dest.toPath())))
            Enumeration<? extends ZipEntry> inEntries = inputZip.entries()
            while (inEntries.hasMoreElements()) {
                ZipEntry entry = inEntries.nextElement()
                InputStream originalFile = new BufferedInputStream(inputZip.getInputStream(entry))
                String name = entry.getName()
                println("-------------------entryname=" + name)
                byte[] newEntryContent
                // 仅对class文件做处理，使用AMS9修改字节码
                if (name.endsWith(".class")) {
                    ClassReader classReader = new ClassReader(originalFile)
                    ClassWriter classWriter = new ClassWriter(ClassWriter.COMPUTE_MAXS)
                    DoubleClickClassVisitor doubleClickVisitor = new DoubleClickClassVisitor(Opcodes.ASM9, classWriter)
                    classReader.accept(doubleClickVisitor, ClassReader.EXPAND_FRAMES)
                    newEntryContent = classWriter.toByteArray()
                } else {
                    newEntryContent = IOUtils.toByteArray(originalFile)
                }
                originalFile.close()
                ZipEntry outEntry = new ZipEntry(name)
                outputZip.putNextEntry(outEntry)
                outputZip.write(newEntryContent)
                outputZip.closeEntry()
            }
            outputZip.flush()
            outputZip.close()
        } catch (Exception e) {
            e.printStackTrace()
        }
    }

    private void visitorFile(File file) {
        try {
            FileInputStream fileInputStream = new FileInputStream(file)
            // 使用AMS9修改字节码
            ClassReader classReader = new ClassReader(fileInputStream)
            ClassWriter classWriter = new ClassWriter(ClassWriter.COMPUTE_FRAMES)
            DoubleClickClassVisitor doubleClickVisitor = new DoubleClickClassVisitor(Opcodes.ASM9, classWriter)
            classReader.accept(doubleClickVisitor, ClassReader.SKIP_DEBUG)
            byte[] bytes = classWriter.toByteArray()
            FileOutputStream fileOutputStream = new FileOutputStream(file.absolutePath)
            if (file.exists()) {
                file.delete()
            }
            fileOutputStream.write(bytes)
            fileOutputStream.close()
            fileInputStream.close()
        } catch (Exception e) {
            e.printStackTrace()
        }
    }
}

4. ASM

参考：Android使用ASM修改函数

ASM是一种基于java字节码层面的代码分析和修改工具，ASM的目标是生成，转换和分析已编译的java class文件。对class的修改基本分为3步

  1. 读取class文件 - ClassReader
  2. 扫描并修改class字节码 - ClassVisitor
  3. 输出class文件 - ClassWriter

集成AMS9依赖

dependencies {
    implementation gradleApi()
    implementation localGroovy()
    implementation 'com.android.tools.build:gradle:4.1.3'

    // 一些文件操作工具
    implementation 'commons-io:commons-io:2.4'
    // asm
    implementation 'org.ow2.asm:asm:9.2'
    implementation 'org.ow2.asm:asm-util:9.2'
}

DoubleClickTransform.groovy

public class DoubleClickTransform extends Transform {
    // ...

    // 使用ASM对class文件进行处理
    private void visitorFile(File file) {
        try {
            FileInputStream fileInputStream = new FileInputStream(file)
            ClassReader classReader = new ClassReader(fileInputStream)
            ClassWriter classWriter = new ClassWriter(ClassWriter.COMPUTE_FRAMES)
            DoubleClickClassVisitor doubleClickVisitor = new DoubleClickClassVisitor(Opcodes.ASM9, classWriter)
            classReader.accept(doubleClickVisitor, ClassReader.SKIP_DEBUG)
            byte[] bytes = classWriter.toByteArray()
            FileOutputStream fileOutputStream = new FileOutputStream(file.absolutePath)
            println("visitorFile file.absolutePath=" + file.absolutePath)
            if (file.exists()) {
                file.delete()
            }
            fileOutputStream.write(bytes)
            fileOutputStream.close()
            fileInputStream.close()
        } catch (Exception e) {
            e.printStackTrace()
        }
    }
}

DoubleClickClassVisitor.groovy: 用于遍历class和匹配onClick方法，之后交由MethodVisitor去处理具体逻辑

package com.kongge.commonplugin.doubleclick

import org.objectweb.asm.ClassVisitor
import org.objectweb.asm.MethodVisitor
import org.objectweb.asm.Opcodes

class DoubleClickClassVisitor extends ClassVisitor {

    private String[] mInterfaces

    DoubleClickClassVisitor(int api) {
        super(api)
    }

    DoubleClickClassVisitor(int api, ClassVisitor classVisitor) {
        super(api, classVisitor)
    }

    @Override
    void visit(int version, int access, String name, String signature, String superName, String[] interfaces) {
        super.visit(version, access, name, signature, superName, interfaces)
        mInterfaces = interfaces
    }

    @Override
    public MethodVisitor visitMethod(int access, String name, String descriptor, String signature, String[] exceptions) {
        // 此处mv是外部传入的ClassWriter
        MethodVisitor mv = super.visitMethod(access, name, descriptor, signature, exceptions)
        String mInterfaceStr = ""
        if(mInterfaces != null && mInterfaces.length > 0){
            for(int i = 0 ; i < mInterfaces.length ; i++){
                mInterfaceStr += mInterfaces[i]
            }
        }
        println("-------start------")
        println("mv != null is " + (mv != null))
        println("name=" + name)
        println("descriptor=" + descriptor)
        println("mInterfaceStr=" + mInterfaceStr)
        if (mv != null && name.contains("onClick")
            && mInterfaceStr.contains("android/view/View\$OnClickListener")
            && descriptor.contains("(Landroid/view/View;)V")) {
            boolean isAbstractMethod = (access & Opcodes.ACC_ABSTRACT) != 0
            boolean isNativeMethod = (access & Opcodes.ACC_NATIVE) != 0
            if (!isAbstractMethod && !isNativeMethod) {
                return new DoubleClickMethodVisitor(api, mv, access, name, descriptor)
            }
        }
        println("------end-------")
        return mv
    }
}

DoubleClickMethodVisitor.groovy:

package com.kongge.commonplugin.doubleclick

import org.objectweb.asm.Label
import org.objectweb.asm.MethodVisitor
import org.objectweb.asm.Type
import org.objectweb.asm.commons.AdviceAdapter

class DoubleClickMethodVisitor extends AdviceAdapter {

    /**
    * Constructs a new {@link AdviceAdapter}.
    *
    * @param api the ASM API version implemented by this visitor. Must be one of {@link
    * Opcodes#ASM4}, {@link Opcodes#ASM5}, {@link Opcodes#ASM6} or {@link Opcodes#ASM7}.
    * @param methodVisitor the method visitor to which this adapter delegates calls.
    * @param access the method's access flags (see {@link Opcodes}).
    * @param name the method's name.
    * @param descriptor the method's descriptor (see {@link Type Type}).
    */
    protected DoubleClickMethodVisitor(int api, MethodVisitor methodVisitor, int access, String name, String descriptor) {
        super(api, methodVisitor, access, name, descriptor)
    }

    @Override
    protected void onMethodEnter() {
        super.onMethodEnter()
        println("DoubleClickMethodVisitor onMethodEnter()")
        visitMethodInsn(INVOKESTATIC, "com/kongge/commonsdk/doubleclick/DoubleClickController", "isDoubleClick", "()Z", false)
        Label label0 = new Label()
        visitJumpInsn(IFEQ, label0)
        visitInsn(RETURN)
        visitLabel(label0)
    }
}

5.Java字节码

参考：五分钟看懂Java字节码：极简手册，可以先简单了解下字节码指令集，这里推荐一个AndroidStudio的插件，用于方便快捷查看class字节码

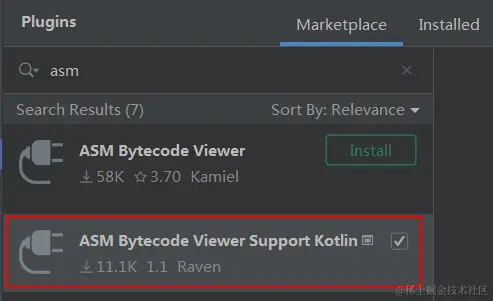

AS -> File -> Settings -> Plugins 搜索asm，找到ASM Bytecode Viewer Support Kotlin -> install -> 重启AS

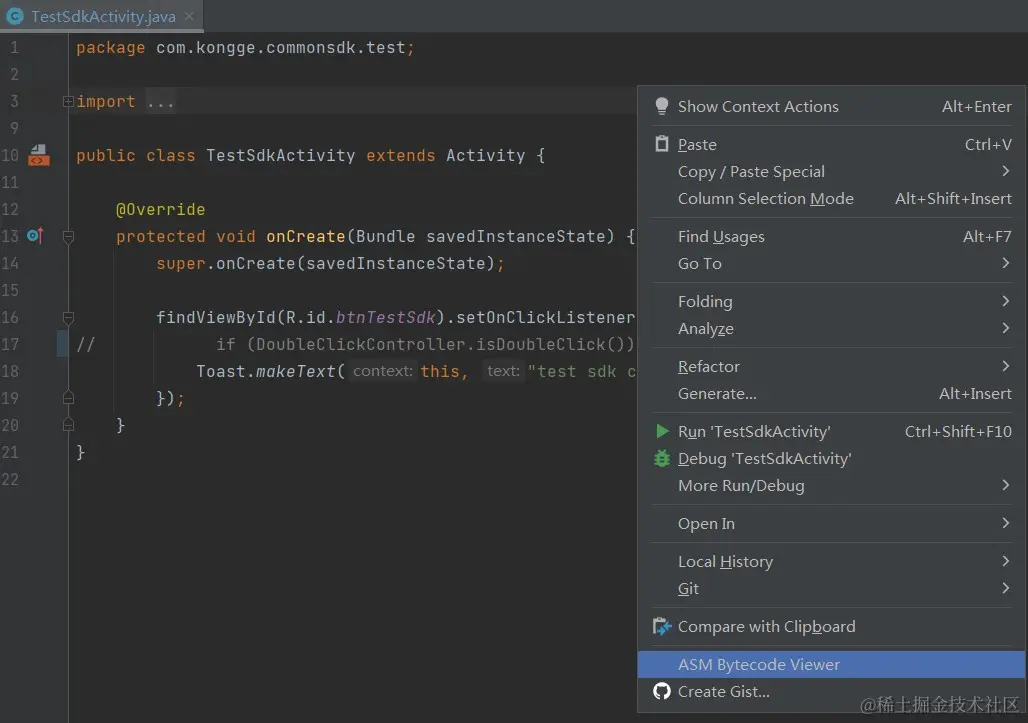

在AS代码区右键,选择ASM Bytecode Viewer

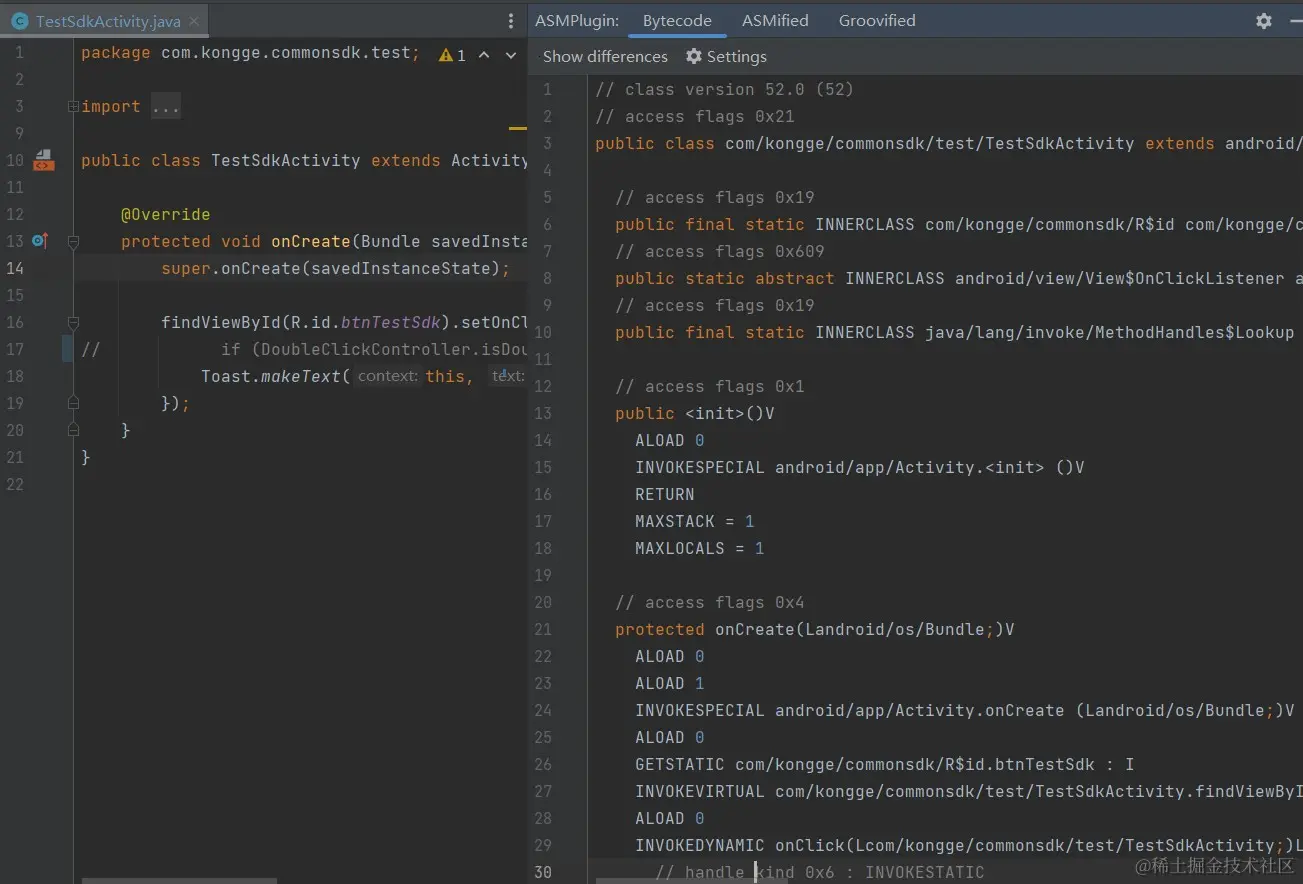

右侧可看到Bytecode tab，可查看当前class字节码，ASMified tab可查看如何使用ASM生成当前class字节码。


如何使用ASM生成插桩代码，有个小技巧：先使用插件查看源代码，将ASMified tab所有内容复制到AS编辑代码区，然后将插桩代码加上，再使用插件查看，将ASMified tab全复制并和之前的内容对比。此时会发现不一样的即ASM插桩代码.


6.查看代码生成

app
    |-build
        |-intermediates
            |-transforms
                 |-DoubleClickTransform
                     |-debug
                         |-[数字]

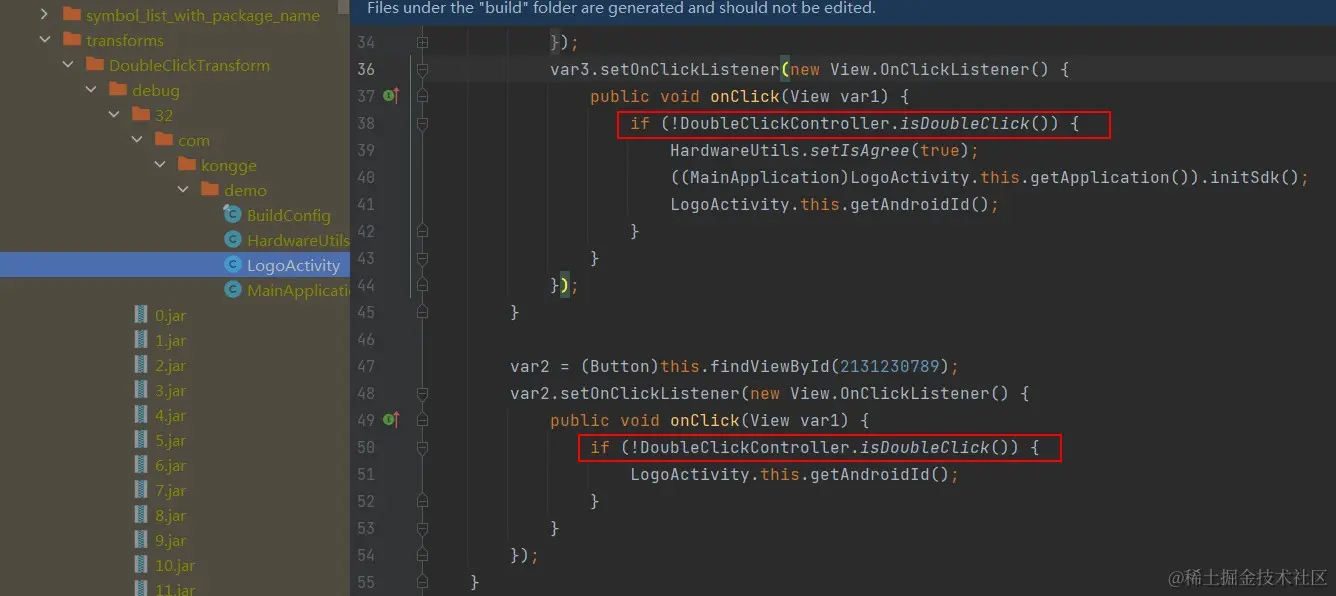

即可看到项目所有onClick的方法体内部都加上了点击防抖逻辑

7. jar里面class处理

jar包的处理和主项目有点区别，其实质是一个压缩包，所以得使用ZipFile api加载class

DoubleClickTransform.groovy

public class DoubleClickTransform extends Transform {
    // ...
    private void visitorJar(File src, File dest) {
        try {
            ZipFile inputZip = new ZipFile(src)
            ZipOutputStream outputZip = new ZipOutputStream(new BufferedOutputStream(Files.newOutputStream(dest.toPath())))
            Enumeration<? extends ZipEntry> inEntries = inputZip.entries()
            while (inEntries.hasMoreElements()) {
                ZipEntry entry = inEntries.nextElement()
                InputStream originalFile = new BufferedInputStream(inputZip.getInputStream(entry))
                String name = entry.getName()
                println("-------------------entryname=" + name)
                byte[] newEntryContent
                // 仅对class文件做处理，使用AMS9修改字节码
                if (name.endsWith(".class")) {
                    ClassReader classReader = new ClassReader(originalFile)
                    ClassWriter classWriter = new ClassWriter(ClassWriter.COMPUTE_MAXS)
                    DoubleClickClassVisitor doubleClickVisitor = new DoubleClickClassVisitor(Opcodes.ASM9, classWriter)
                    classReader.accept(doubleClickVisitor, ClassReader.EXPAND_FRAMES)
                    newEntryContent = classWriter.toByteArray()
                } else {
                    newEntryContent = IOUtils.toByteArray(originalFile)
                }
                originalFile.close()
                ZipEntry outEntry = new ZipEntry(name)
                outputZip.putNextEntry(outEntry)
                outputZip.write(newEntryContent)
                outputZip.closeEntry()
            }
            outputZip.flush()
            outputZip.close()
        } catch (Exception e) {
            e.printStackTrace()
        }
    }
}

（AS不支持直接查看Transform目录下的jar，可以安装File Expander插件，安装成功后就可以展开jar查看里面内容）


8. 注意事项

8.1 混淆问题

由于插件插入DoubleClickController.isDoubleClick()是通过文本名称插入的，所以该类路径和方法名不能被混淆。可以在DoubleClickController sdk mudule的consumer-rules.pro中加入keep，然后在build.gradle中指定此混淆文件。

-keep class com.kongge.commonsdk.doubleclick.DoubleClickController {*;}

android {

    defaultConfig {
        // ...
        consumerProguardFiles "consumer-rules.pro"
    }
}

此时打出来的aar便携带了proguard.txt文件，外部就不需要再配置混淆文件了


8.2 Lambda表达式问题

上述匹配onClick()方法是通过OnClickListener接口判断的，但是Lambda表达式的写法没匹配上，后续再研究

findViewById(R.id.btnTestSdk).setOnClickListener(view -> {
    // if (DoubleClickController.isDoubleClick()) return; // 要插入的代码
    Toast.makeText(TestSdkActivity.this, "test sdk click", Toast.LENGTH_SHORT).show();
});
8.3 多个进程同时打包，有一定概率出现类丢失问题

由于插件处理jar，会生成一个temp_xxx.jar文件，如果temp_xxx.jar是和源文件是同一个目录，此时多个进程同时打包，有一定概率同一时刻多进程读写同一个jar导致出现脏数据。可以将生成的temp_xxx.jar文件放到当前项目的build目录下。

参考：

avatar
文章
阅读
粉丝
