背景

在前端监控中，处理前端异常日志的方式通常类似于后端日志处理。通过进行ETL处理，可以为公司的研发成员提供日志查询功能。这是常规的数据流模式。酷家乐前端主要采用微应用架构，该架构通过模块化、独立运行、集成和前后端解耦等方式解决了前端应用开发和维护过程中的问题，提高了开发效率和用户体验。微应用架构是当前互联网企业广泛采用的一种前端架构模式。然而，基于微应用构建的前端体系存在一个难题，即难以将收集的日志准确关联到目标应用程序。因为在应用A中打印的错误日志不一定由A本身导致，也可能是调用了应用B，并由B的BUG导致的错误。因此，这种微应用架构给错误日志关联应用带来了困难。

为什么要将错误日志关联到准确的应用？

  • 问题聚类: 通常情况下，错误日志会根据应用名称、异常类型和异常信息进行分组聚合。然而，往往会出现异常类型甚至异常信息完全相同，但根本原因却完全不同的情况。因此，将根因应用加入分组可实现更好的聚类效果。
  • 警报准确性: 前端错误日志不仅用于查询，还用于配置警报。频繁收到与自己负责的应用无关的警报通知会降低对警报的关注度。
  • 分析挑战: 在处理大量日志时，直接查询日志原文并进行问题分析并不是最佳方式。首先进行分组聚合，从整体上了解问题的影响范围，并与相关负责人协同排查问题，这是一种更快速的方法。

基于以上几点原因，对前端错误日志完成关联应用的解析势在必行。

如何定位关联应用呢？

在前端错误日志中，会同时打印出异常栈，一般格式如下，从下到上表示方法的最高层到最底层的调用关系：

// sample:
DWDT-CallStack: [DWDT] syncFromFloorplan
    at c.value (https://****/entry1.316f480bf5159c797a03.js?pn=kujiale-****-party&ps=1220503:2812:14814)
    at c.value (https://****/entry1.316f480bf5159c797a03.js?pn=kujiale-****-party&ps=1220503:2812:13905)
    at https://****/entry1.316f480bf5159c797a03.js?pn=kujiale-****-party

由于前端代码一般经过混淆，因此直接看错误栈看不出太多信息，需要经过 sourcemap 还原，才可以看到每一层包含：

  • 方法名称；
  • 方法所在行列号；
  • 代码文件所在位置：进一步解析出微应用名称。所以错误栈必须要经过 sourcemap 的解析；
  • 自定义参数：可解析出业务应用名；

解析出每一行详细后，还需要根据一定的规则来选定哪一行关联的微应用才是准确的。这个规则需要根据经验和公司架构来自己确定；

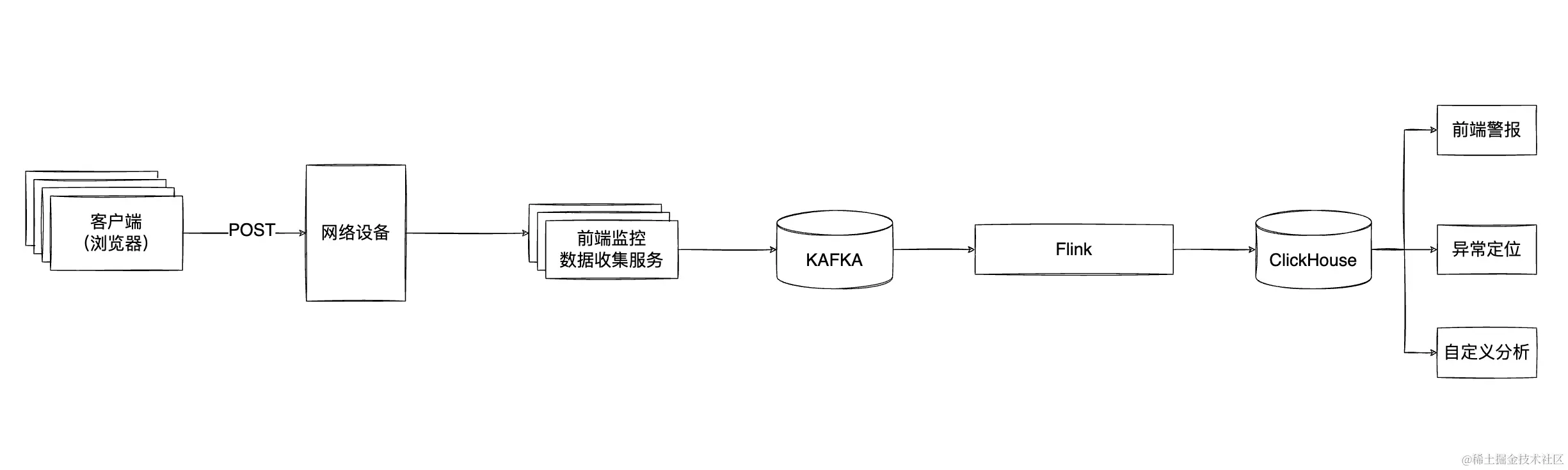

在酷家乐 前端错误日志的处理流程大致如下，通过API服务收集前端监控数据，经过 Flink 处理后将其处理后入库到 ClickHouse，再对外提供警报计算、异常定位、自定义分析等功能场景；


是前端查询时分析错误栈关联应用还是Flink数据实时解析？

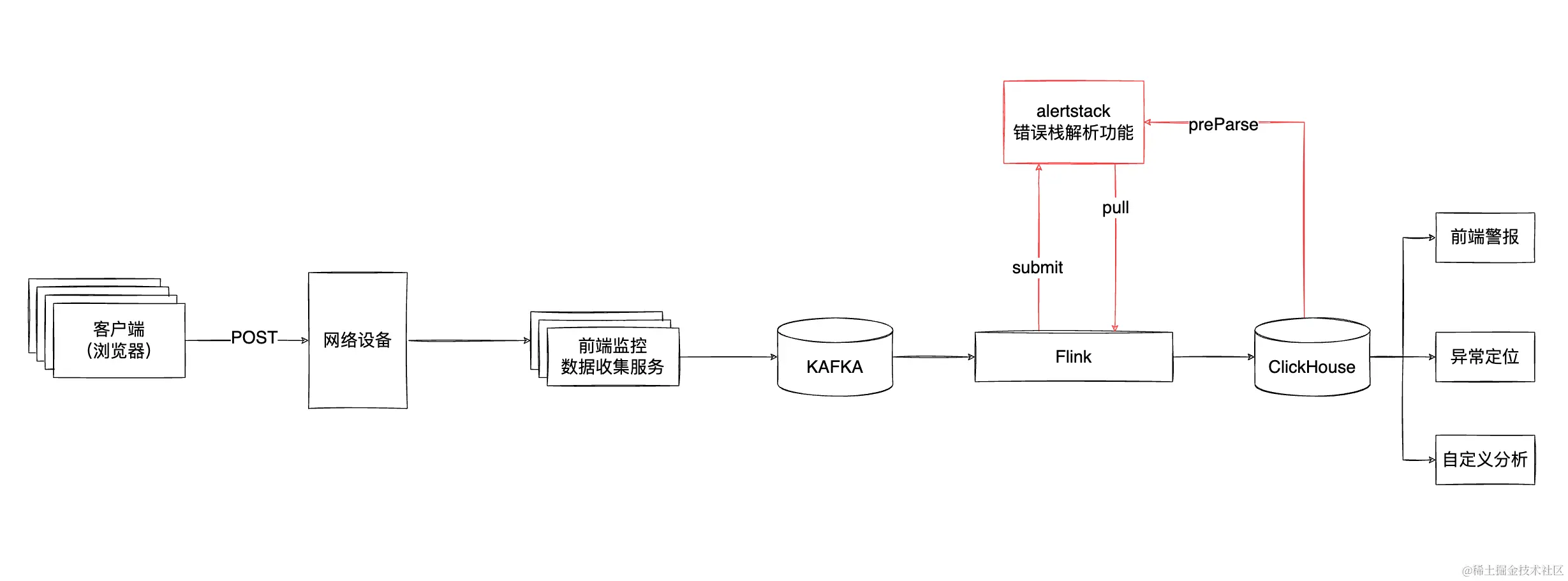

在前面我们讨论过，我们不仅要解决异常问题精准聚类的问题，还要实现在警报计算中完善精确定位，因此及解析错误栈必需实时处理，也就是需要对所有前端异常数据解析出关联应用； 因此我们设计如下：


  • 新增一个 alertstack go服务，核心功能只实现对错误栈的解析；
  • 面向 Flink ，提供错误栈的解析任务提交 、缓存、批量获取等功能；

后面我们将以 错误栈的解析原理、解析服务 alertstack 的实现、Flink 的通信模式 3个部分介绍整个前端错误日志错误栈解析功能的构建；

错误栈解析原理

错误栈格式区分

错误栈样式主要区分两种浏览器，分别是Chrome 和 Mac 的 Safari ，在解析过程中需要区分处理

chrome 格式：

// sample 1:

DWDT-CallStack: [DWDT] syncFromFloorplan
    at c.value (https://****/entry1.316f480bf5159c797a03.js?pn=kujiale-****-party&ps=1220503:2812:14814)
    at c.value (https://****/entry1.316f480bf5159c797a03.js?pn=kujiale-****-party&ps=1220503:2812:13905)
    at https://****/entry1.316f480bf5159c797a03.js?pn=kujiale-****-party

safari 格式：

// sample 1:

@https://****/pages/index/entry.db47142a3413f49fcf3d.js:390:7598
@https://****/pages/index/entry.db47142a3413f49fcf3d.js:390:8618
@https://****/pages/index/entry.db47142a3413f49fcf3d.js:390:4296

// sample 2:

Y@https://****/entry.c2d5eb3d662adc8eeb9f.js:642:180672
@https://****/entry.c2d5eb3d662adc8eeb9f.js:649:66037
He@https://****/entry.c2d5eb3d662adc8eeb9f.js:908:33635
@https://****/entry.c2d5eb3d662adc8eeb9f.js:908:32545
Promise@[native code]
f@https://****/entry.c2d5eb3d662adc8eeb9f.js:908:32325

错误栈解析

主要目的：从栈中获取  line, column, url ，url 可以解析成 获取 sourceMap 的地址，line, column 用于 sourceMap 反解析 真实 fileName、 line、column、func，fileName 是该代码所在文件路径，其中包含二方包名称；

用正则初步解析

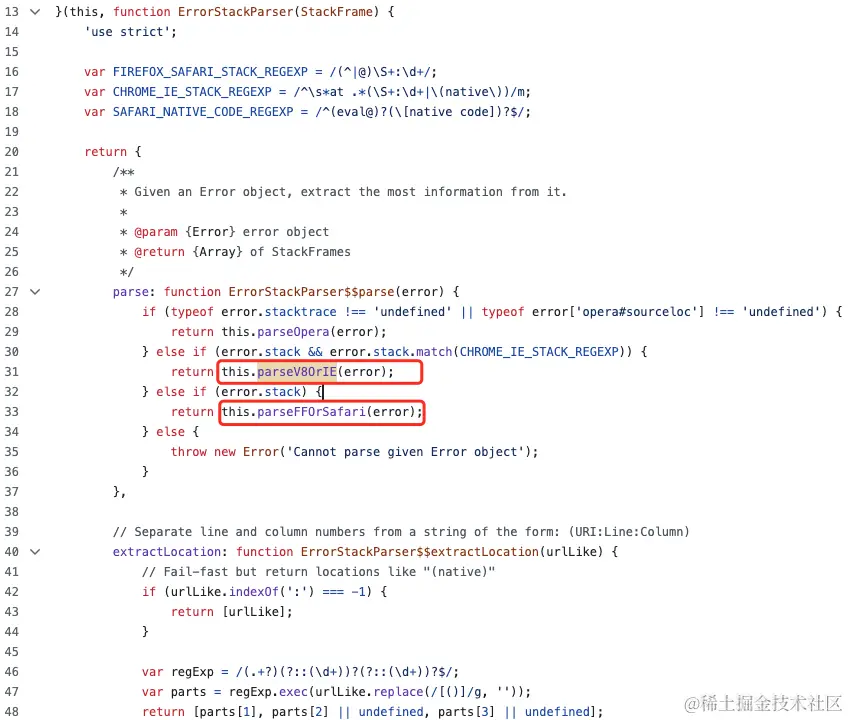

通过正则可以初解析出 line, column, url，这是一个开源代码，可以参考，实现了对错误栈中每一个栈的基本信息解析，基本原理使用正则的方式提取；

github.com/stacktracej…

这两个方法，由于我们要在流计算中实现全量打标，因此这段解析代码我们将在 golang 程序里重写（这里推荐一个正则验证工具 regex101.com，调试捕获组很方便）

实现将一个栈的 url 转为 sourceMap 的url：

// 一个栈
at new V (https://****/entry.d8c9d09ffb1bc8f4921d.js?pn=kujiale-****-party-kaf&ps=1214979:635:178659)

// 提取 URL
https://****/entry.d8c9d09ffb1bc8f4921d.js

// 生成 map url：取 ${host} + pub_source_map + ${最后一个文件名} + .map
https://****/pub_source_map/entry.d8c9d09ffb1bc8f4921d.js.map

用 SourceMap 解析

使用 sourceMap 解析，才能得到真实的  fileName、 line、column、func。我们正是需要 fileName，才能获取其中的微应用名称等信息；

sourceMap 解析  line、column 在 GitHub 上有 golang 开源版本：github.com/go-sourcema…

func ExampleParse() {
    mapURL := "http://code.jquery.com/jquery-2.0.3.min.map"
    resp, err := http.Get(mapURL)
    if err != nil {
        panic(err)
    }
    defer resp.Body.Close()

    b, err := ioutil.ReadAll(resp.Body)
    if err != nil {
        panic(err)
    }

    smap, err := sourcemap.Parse(mapURL, b)
    if err != nil {
        panic(err)
    }

    line, column := 5, 6789
    file, fn, line, col, ok := smap.Source(line, column)
    fmt.Println(file, fn, line, col, ok)

    // 这个 file 里就有我们要的包名；
    // Output: http://code.jquery.com/jquery-2.0.3.js apply 4360 27 true
}

可以看到可以解析出 file, fn, line, col，整个解析流程基本就走完了，后面将使用 golang 来开发一个支持传入错误栈输出解析后结果的MVP版本：

var (
    stackParserOriginIns = &StackParserOrigin{
        // 2 funcName 4 fileName 5 lineNum 6 columnNum
        chromeRegex: regexp.MustCompile(`at ((.*) )?(\()?(.*/(.*\.js)).*:(\d+):(\d+)(\))?`),
        // 1 funcName 2 fileName 3 lineNum 4 columnNum
        safariRegex: regexp.MustCompile(`(.+)?@(.*/(.*\.js)):(\d+):(\d+)`),
        // 1 fileUrl 2 fileName
        urlFileRegex: regexp.MustCompile(`(http.*/(.*\.js))(\?pn=(.*)&)?`),
    }
)

// ParseStackInRegex 初解析原始文本格式错误栈
func (s *StackParserOrigin) ParseStackInRegex(stack string) []*models.StackLineParsed {

    parsed := make([]*models.StackLineParsed, 0)
    for _, line := range strings.Split(stack, "\n") {
        line = strings.TrimSpace(line)
        if strings.HasPrefix(line, "at ") {
            parts := s.chromeRegex.FindStringSubmatch(line)
            if parts != nil && len(parts[5]) > 0 {
                lineNumber, err1 := strconv.Atoi(parts[6])
                ColumnNumber, err2 := strconv.Atoi(parts[7])
                if err1 == nil && err2 == nil {
                    parsed = append(parsed, &models.StackLineParsed{
                        FunctionName: parts[2],
                        FileUrl:      parts[4],
                        FileName:     parts[5],
                        LineNumber:   lineNumber,
                        ColumnNumber: ColumnNumber,
                        MapUrl:       s.toMapUrl(parts[5]),
                    })
                }
            }
        } else {
            parts := s.safariRegex.FindStringSubmatch(line)
            if parts != nil && len(parts[3]) > 0 {
                lineNumber, err1 := strconv.Atoi(parts[4])
                ColumnNumber, err2 := strconv.Atoi(parts[5])
                if err1 == nil && err2 == nil {
                    parsed = append(parsed, &models.StackLineParsed{
                        FunctionName: parts[1],
                        FileUrl:      parts[2],
                        FileName:     parts[3],
                        LineNumber:   lineNumber,
                        ColumnNumber: ColumnNumber,
                        MapUrl:       s.toMapUrl(parts[3]),
                    })
                }
            }
        }
    }
    return parsed
}

解析服务 alertstack 的实现

我们使用 Flink 流计算实现对前端错误日志的解析。如果要实现错误栈的解析，通常是使用 Flink 算子直接对错误栈解析，解析后的结果缓存在 State 中，如果量不大甚至用一个成员变量就可以缓存。

但是这会有几个问题：

  • 错误栈的重复解析：在Flink 中如果要避免重复解析，就需要在上游做hash，使同一个错误栈流向同一个算子，一定程度上会导致数据处理不均。
  • SourceMap文件无法共享，最坏情况是在多个管道中都会下一份相同的SourceMap，这无疑会造成资源的浪费；
  • 仅能对流解析提供解析支持，无法对外部其他产品提供解析服务；

因此决定将解析功能独立为一个外部应用，对 Flink 提供解析后的结果访问，同时也能为内部其他平台提供解析支持。独立为一个服务需要考虑如下几个难点问题：

  • 如何有效降低避免重复解析：对每一个错误栈计算一个唯一key；
  • 如何避免重复下载 SourceMap：使用缓存记录下载过的文件，以及标记出此文件能否下载，防止无效下载请求，因为某些 sourcemap 并不能下载；
  • Flink 如何 和 解析应用交互：这一部分将在 Flink 和 alertstack 通信模式中重点介绍；

解析应用支持对错误栈的解析，以及部分数据的持久化：

  • 多级缓存：sourcemap 文件本身、以及经过 sourcemap 解析的stack 、package 均缓存起来；
  • 缓存持久化：定时将缓存数据通过一定编码刷新到磁盘文件中；
  • 重启读缓存：实例重启后，先从缓存文件中读取记录，构建缓存实例；
  • 防流量冲击：新实例部署后，通过预解析一批stack，防止在没有缓存的情况下大流量请求；

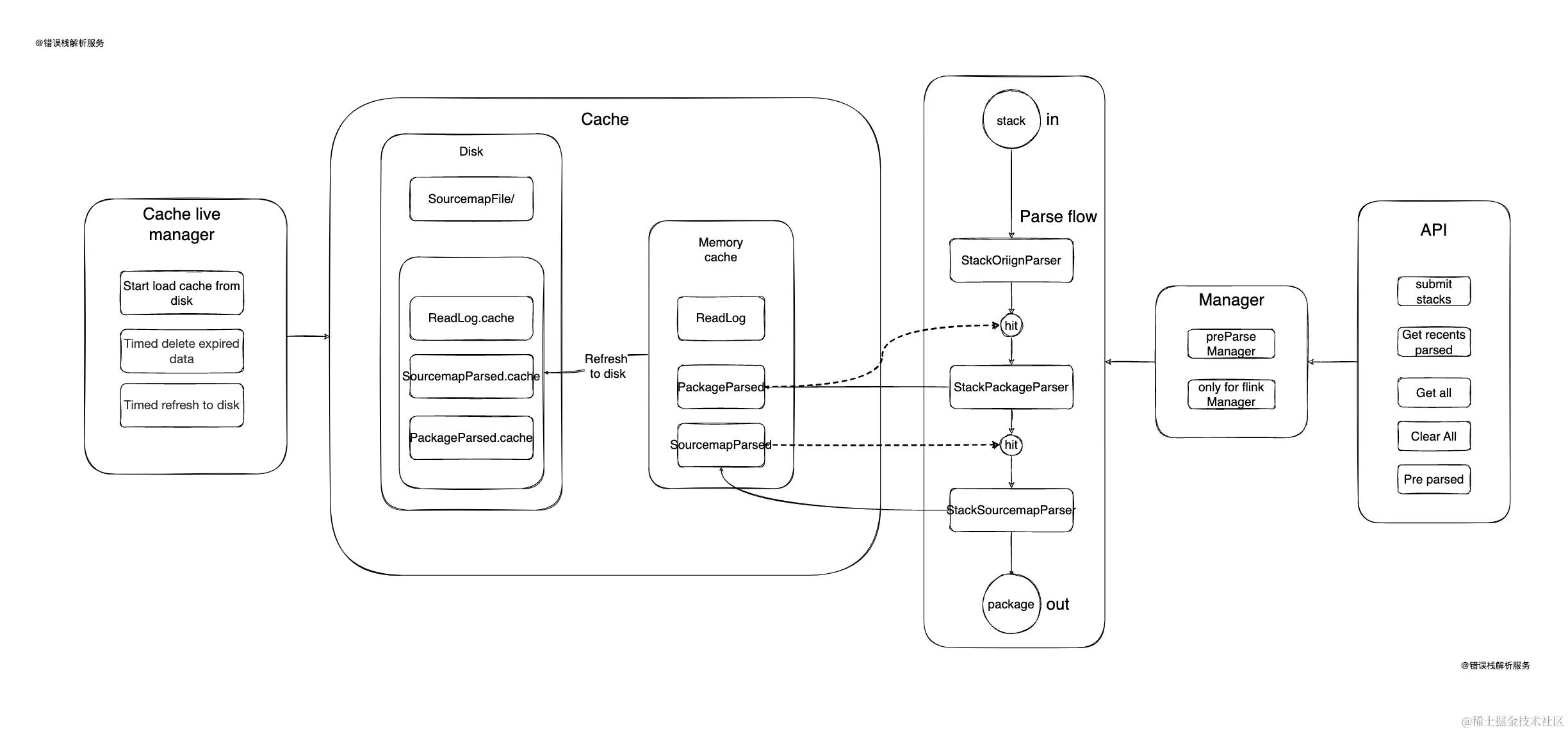

因此设计了如下5个模块：

  • Cache：缓存主要存放在内存中，但是会通过定时任务刷新到磁盘；
  • Cache live manager：缓存生命周期管理：程序启动时从磁盘加载缓存，运行时定时删除内存中缓存过期数据，并将最新的内存缓存数据刷新到磁盘；
  • Parse flow：一个错误栈到解析出一个关联应用；
  • Manager：预解析实现模块、Flink 提交的解析任务管理；
  • API：对外提供的接口服务，Flink 通过接口和 alertstack 通信；

image.png 基于缓存模式，我们构建了错误栈解析服务，下面重点描述 Flink 如何与 alertstack 通信；

Flink 与 alertstack 的通信模式

Flink 开发中最为关心性能问题，如果处理不好，则会导致计算效率极低。因此和 alertstack 的交互需要细致思考；

最简单的做法是，当判断是新的 错误栈就调用 HTTP 请求解析应用，并将结果缓存起来。但是完全等HTTP返回再处理下一条数据，那是完全无法满足 Flink 的处理速度。有时候解析一个错误栈涉及sourceMap 的下载和将其加载到内存解析，这两步都是高耗时操作。

因此经过多方面考虑，我们采取了解耦的设计方式，将 Flink 的关联应用打标和 解析结果获取独立开来，详细处理逻辑如下：

  • 首先Flink 启动时从 alertstack 拉取一次全量解析结果，并将其缓存起来；
  • Flink 数据处理过程中，先查询本地缓存，如果没有缓存则将这个错误栈信息放入 解析暂存区；
  • 当暂存区累积满足指定条件时（数量和间隔时间任意达标），异步发起一个 http 请求到 alertstack，完成解析任务的提交；
  • Flink 缓存任务定时从 错误栈解析应用中拉取 最近解析的结果，并追加到本地缓存；
  • Flink 处理过程中，如果在本地缓存找不到对应的解析结果，对于此条数据直接跳过错误栈解析；

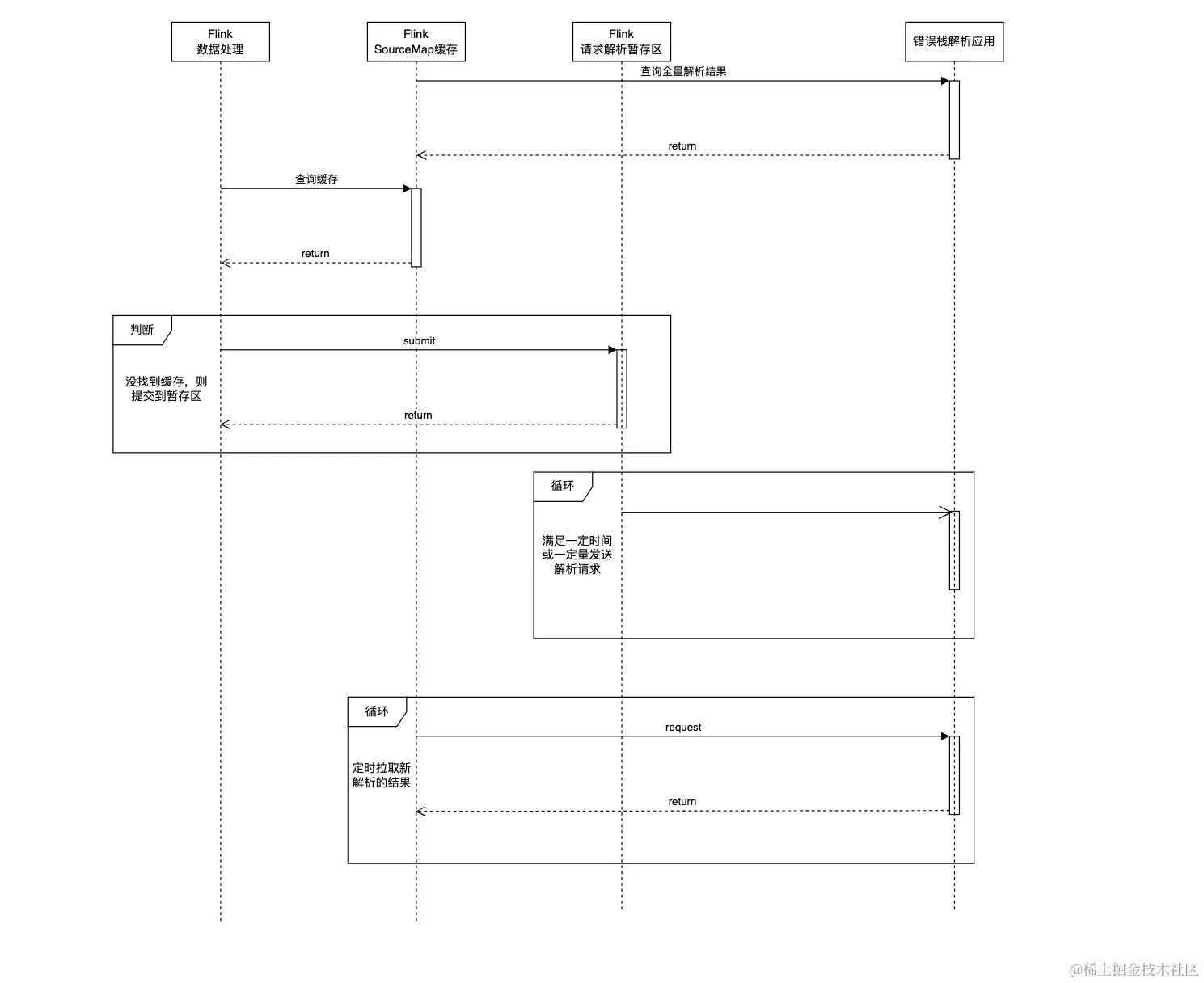

在本地缓存中需要恰当地使用LRU策略，否则最后会出现OOM，拉取缓存结合Fink 的 SourceFunction 和 RichCoFlatMapFunction 实现，整个时序如下：

image.png 到此我们就介绍完三大部分，整个架构现在已经在酷家乐生产环境运行，满足预期。后面我们将简单分享下数据的处理效果和性能。

解析效率和效果

解析效率

在实际情况中，并不是每一条错误日志的错误栈都是唯一的，可能100条错误日志，实际上只对应20条不同的错误栈。同时在 alertstatck 引入分层缓存后，sourcemap 原文件的缓存命中率达到 99% 以上，解析结果的缓存命中率达到 80% 以上。并且 Flink 也做了LRU缓存，缓存命中率达到约 99.5% 以上；

解析效果

在完成预解析，接入Flink 请求后，Flink 提交从未解析过的 stack 大约 60条/分钟，CPU 占用20%  非常健康；

在 alertstack 单实例 2C4G 配置条件下，使用缓存机制能为 Flink 每秒上万的处理速度提供解析支持。 同时解析成功率达到：98.8%，存在一些错误日志的错误栈无法正确解析，这部分包含错误栈格式特殊以及为空等等。

解析到责任人的正确率约 85% ，这和配置的解析规则有关，目前我们还在继续对比解析结果和预期，调整解析规则，努力提高准确率。

错误栈解析结果多为敏感信息，这里不再展示。

总结

  • 本篇文章旨在介绍为何要使用sourcemap解析前端日志的错误堆栈，并调查了常见浏览器错误堆栈的格式。这些格式需要经过初步解析获取基本信息后，才能利用sourcemap进行还原。
  • 初步解析可以使用基于正则表达式的开源工具，直接对文本进行解析。因此，我们可以在自己的程序中仿照这种方式进行实现。
  • 初步解析完成后，我们需要使用sourcemap进行还原。在GitHub上也有相关的第三方库，包括GO和Java版本。在这里，我们选择了GO版本，并构建了一个独立的堆栈解析服务。
  • 解析服务中设计了多级缓存、缓存持久化、重启读缓存和防止流量冲击等特性，完全满足现有场景的需求。
  • 对于Flink任务的设计，我们采用了异步提交和异步加载的特性。虽然可能导致个别错误堆栈在入库前未完成解析，但这可以避免性能等问题。在达到98.8%的解析成功率下，完全满足需求。

最后感谢大家能读到这里，你的建议是我们前进最大的动力！
