一、企业群集应用概述

1. 系统性能扩展方式

Scale UP：垂直扩展，向上扩展，增强，性能更强的计算机运行同样的服务（升级单机的硬件设备）
Scale Out：水平扩展，向外扩展，增加设备，并行地运行多个服务（调度分配问题，Cluster）

2. 群集的含义

Cluster：集群，为解决某个特定问题将多台计算机组合起来形成的单个系统。

根据群集所针对的目标差异，Cluster 可分为三种类型：

LB（Load Balancing）：负载均衡群集，多个主机组成，每个主机只承担一部分访问请求
HA（High Availiablity）：高可用群集，避免 SPOF（single Point Of failure）单点故障
HPC（High-performance computing）：高性能群集

二、 LVS 概述

LVS（Linux Virtual Server）虚拟服务器，是企业中常用的一种群集技术。

1. LVS工作原理

VS根据请求报文的目标IP和目标协议及端口将其调度转发至某RS，根据调度算法来挑选RS。LVS是内核级功能，工作在INPUT链的位置，将发往INPUT的流量进行“处理”。

2. LVS集群类型中的术语

名称	详细名称	描述
VS	Virtual Server	代理服务器
RS	Real Server	真实服务器（节点服务器）
CIP	Client lP	客户端请求IP
VIP	Virtual lP	直接面向用户的IP地址，通常为公网IP （代理服务器的外网ip）
DIP	Director Server lP	用于与后端RIP通信的IP地址（代理服务器的内网ip）
RIP	Real Server lP	后端真实服务器的IP地址

三、 LVS 工作模式

lvs-nat：修改请求报文的目标IP,多目标IP的DNAT
lvs-dr：操纵封装新的MAC地址（直接路由）
lvs-tun：隧道模式
lvs-fullnat：修改请求报文的源和目标IP

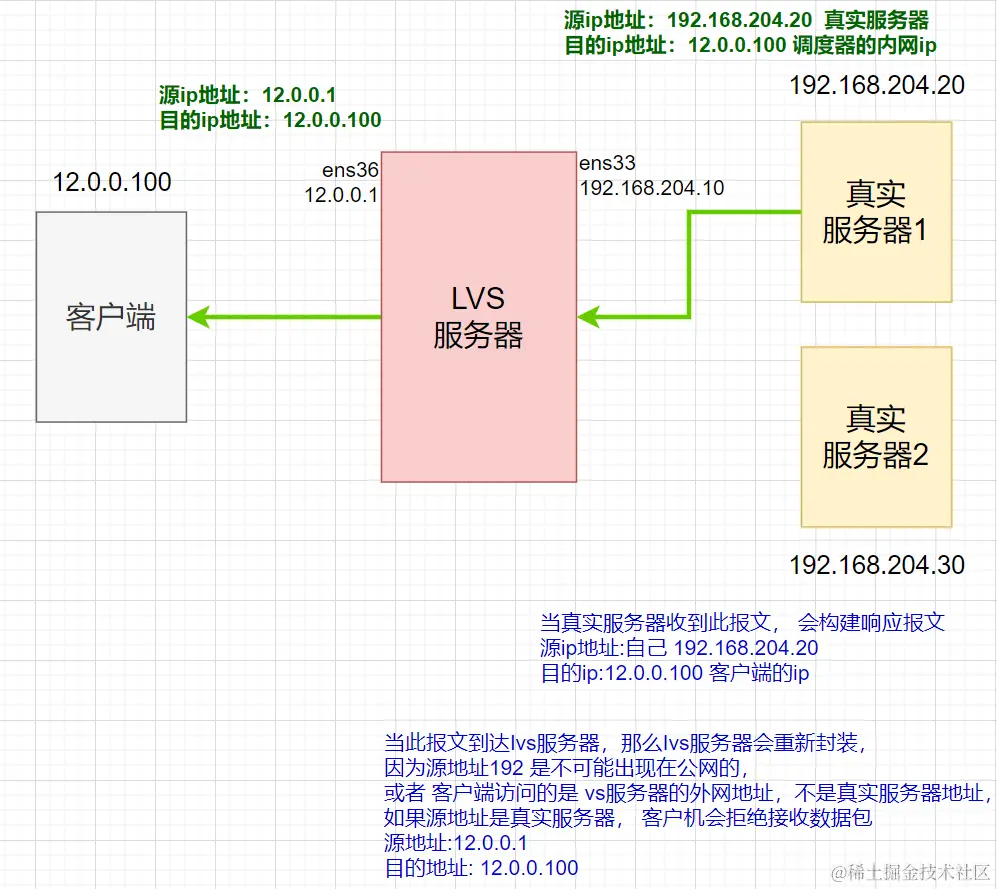

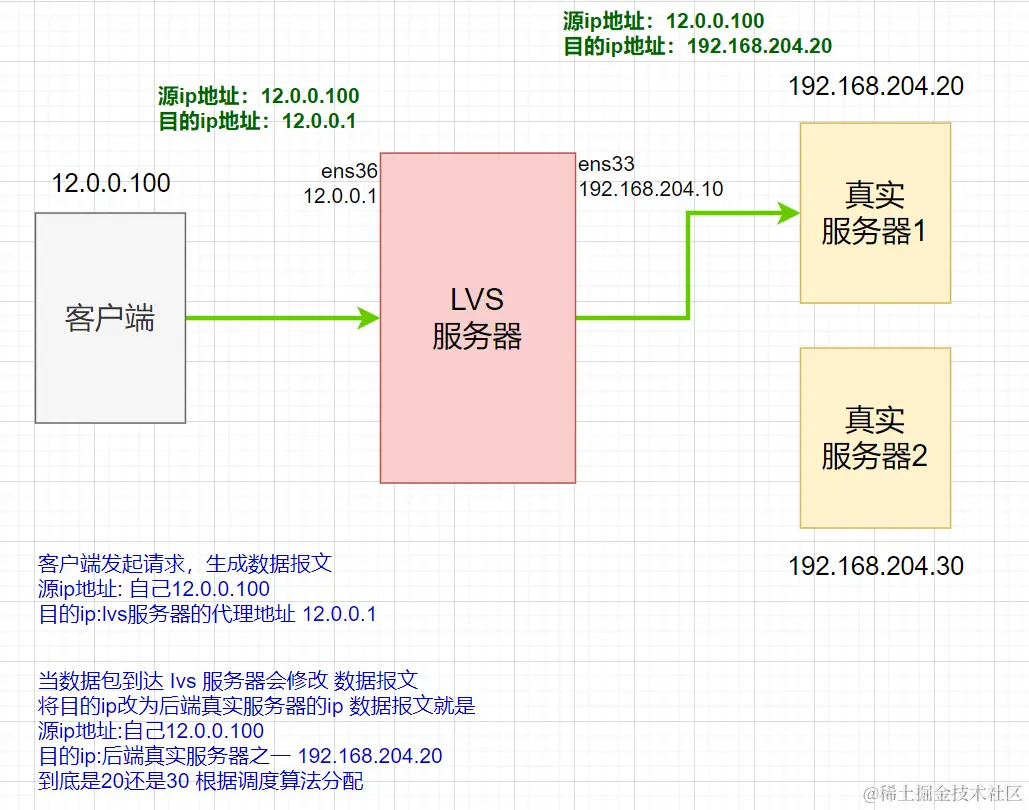

1. LVS的NAT模式（DNAT）

2. 直接路由（DR）

直接路由（Direct Routing）：简称 DR 模式，采用半开放式的网络结构，与 TUN 模式的结构类似，但各节点并不是分散在各地，而是与调度器位于同一个物理网络。

LVS 默认的模式是：DR 直连路由模式

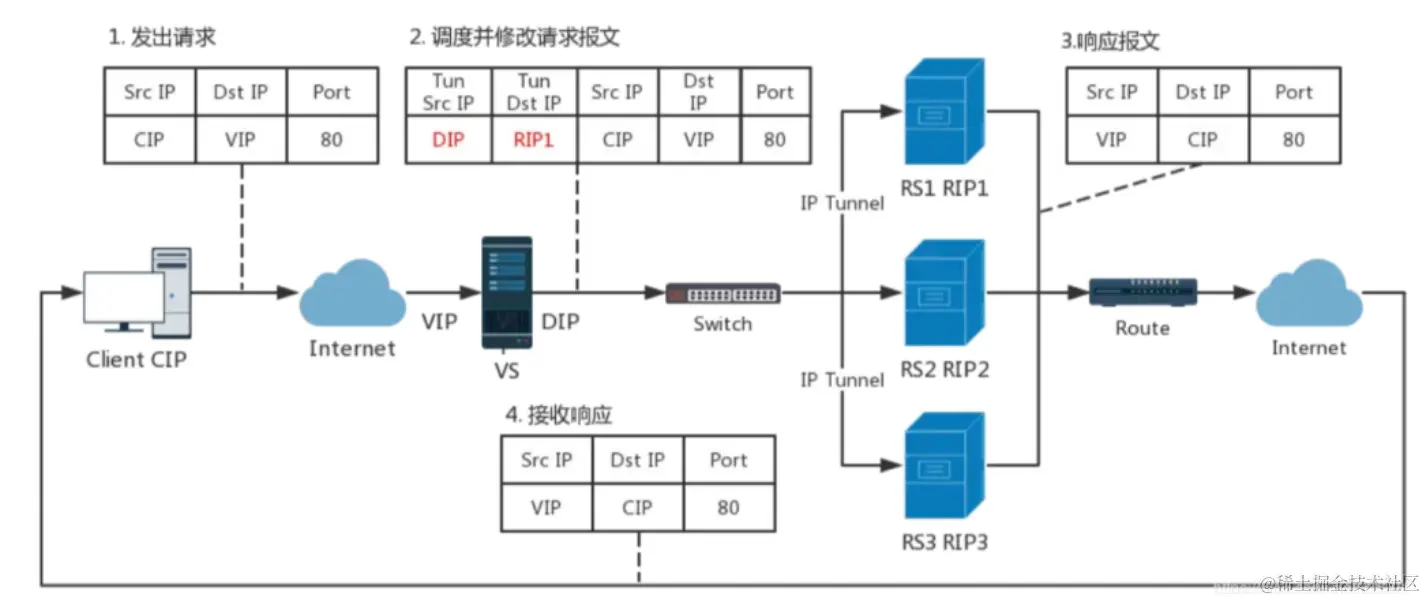

3. IP隧道

四、 LVS 调度算法

静态方法：不管后端真实服务器的状态，根据自身算法进行调度
动态方法：会根据后端服务器的状态来进行调度

1. 静态

RR （roundrobin）：轮询，较常用
WRR （Weighted RR）：加权轮询，较常用。先算总权重，再用自己的权重去除以总权重
SH （Source Hashing）：实现session sticky，源IP地址hash；将来自于同一个IP地址的请求始终发往第一次挑中的RS，从而实现会话绑定
DH （Destination Hashing）：目标地址hash，第一次轮询调度至RS，后续将发往同一个目标地址的请求始终转发至第一次挑中的RS，典型使用场景是正向代理缓存场景中的负载均衡，如: Web缓存

2. 动态

主要根据每个RS当前的负载状态及调度算法进行调度，Overhead=value 较小的RS将被调度

LC （least connections）：最小连接数调度。适用于长连接应用，不考虑权重。

Overhead=activeconns*256+inactiveconns

活动连接*256  +  非活动连接  ，得出的值越小，代表越有可能调度给你

WLC （Weighted LC）：加权最小连接数调度。 默认调度方法

Overhead=(activeconns*256+inactiveconns)/weight

SED （Shortest Expection Delay）：最短延迟调度。初始连接高权重优先，只检查活动连接，而不考虑非活动连接。

Overhead=(activeconns+1)*256/weight

NQ （Never Queue）：第一轮均匀分配，后续SED
LBLC （Locality-Based LC）：动态的DH算法，使用场景：根据负载状态实现正向代理，检查后端服务器忙不忙
LBLCR （LBLC with Replication）：带复制功能的LBLC，解决LBLC负载不均衡问题，从负载重的复制到负载轻的RS

内核版本4.15版本后新增调度算法：FO 和 OVF

五、 ipvsadm 工具

-A: 添加虚拟服务器
-D: 删除整个虚拟服务器
-s: 指定负载调度算法(轮询: rr、加权轮询: wrr、最少连接: lc、加权最少连接: wlc)
-a: 添加真实服务器（节点服务器）
-d: 删除某一个节点
-t: 指定VIP地址及TCP端口
-r: 指定RIP地址及TCP端口
-m: 表示使用NAT群集模式
-g: 表示使用DR模式
-i: 表示使用TUN模式
一w: 设置权重(权重为0时表示暂停节点)
-p 60: 表示保持长连接60秒
-l: 列表查看 LVS虚拟服务器(默认为查看所有)
-n: 以数字形式显示地址、端口等信息，常与"-l"选项组合使用。ipvsadm -ln


`管理集群服务`
ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]] [-M netmask] [--pe persistence_engine] [-b sched-flags]
ipvsadm -D -t|u|f service-address   //删除
ipvsadm –C         //清空
ipvsadm –R         //重载,相当于ipvsadm-restore
ipvsadm -S [-n]    //保存,相当于ipvsadm-save

ipvsadm-save > /etc/sysconfig/ipvsadm 启动服务前，需要先准备好这个文件

六、 LVS-NAT负载均衡部署

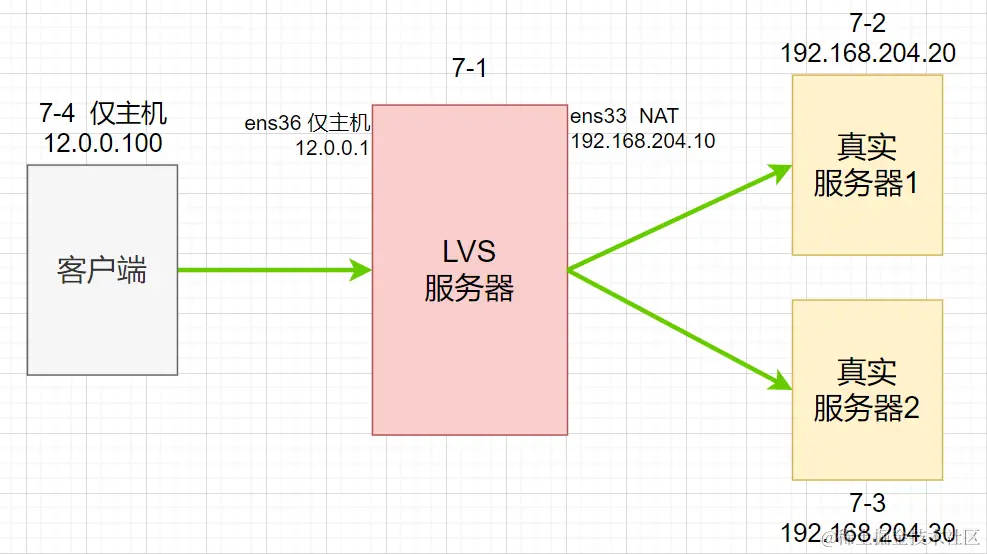

7-1：LVS服务器 ens33:192.168.204.10 ; ens36:12.0.0.1
7-2：真实服务器 192.168.204.20
7-3：真实服务器 192.168.204.30
7-4：客户端 12.0.0.100

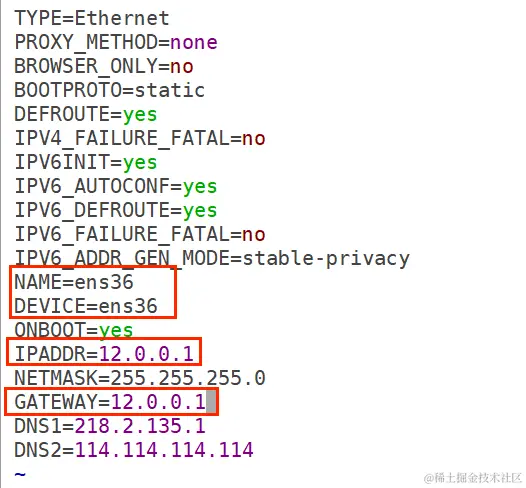

1. 7-1添加一块网卡并设置为仅主机模式

[root@node1 ~]#  systemctl stop firewalld
[root@node1 ~]#  setenforce 0
[root@node1 ~]#  cd /etc/sysconfig/network-scripts/
[root@node1 network-scripts]#  cp ifcfg-ens33 ifcfg-ens36
[root@node1 network-scripts]#  vim ifcfg-ens36

[root@node1 network-scripts]#  yum install ipvsadm -y    //安装软件
[root@node1 network-scripts]#  systemctl restart network
//此时7-4能够ping通7-1


[root@node1 network-scripts]#  sysctl  -a |grep ipv4.ip_forward
   ......................
   net.ipv4.ip_forward = 0
   net.ipv4.ip_forward_use_pmtu = 0

[root@node1 network-scripts]#  vim /etc/sysctl.conf
   net.ipv4.ip_forward = 1      //开启路由转发！！！
[root@node1 network-scripts]#  sysctl -p
net.ipv4.ip_forward = 1

添加ipvsadm策略

[root@node1 network-scripts]#  ipvsadm-save > /etc/sysconfig/ipvsadm
[root@node1 network-scripts]#  systemctl start ipvsadm

[root@node1 network-scripts]#  ipvsadm  -A  -t 12.0.0.1:80 -s rr
//-A 添加虚拟服务器；-t 指定VIP地址及TCP端口；-s指定负载调度算法
[root@node1 network-scripts]#  ipvsadm  -a  -t 12.0.0.1:80 -r 192.168.204.20:80 -m
//-a 添加真实服务器；-t 指定VIP地址及TCP端口；-r 指定RIP地址及TCP端口；-m 使用NAT群集模式
[root@node1 network-scripts]#  ipvsadm  -a  -t 12.0.0.1:80 -r 192.168.204.30:80 -m

[root@node1 network-scripts]#  ipvsadm  -Ln  //查看策略
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  12.0.0.1:80 rr
  -> 192.168.204.20:80            Masq    1      0          0
  -> 192.168.204.30:80            Masq    1      0          0

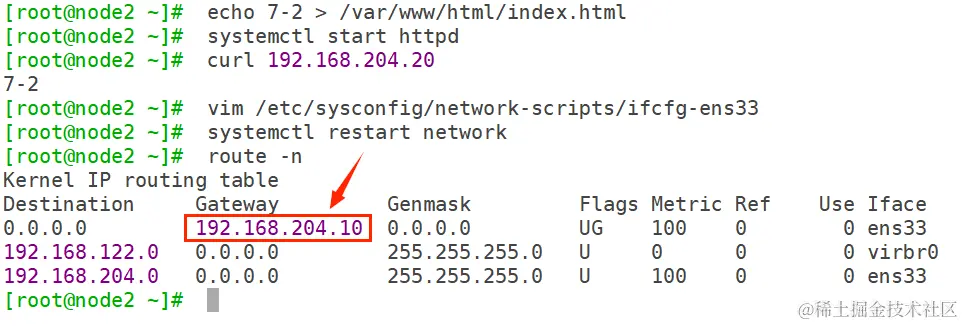

2. 7-2部署

[root@node2 ~]#  systemctl stop firewalld
[root@node2 ~]#  setenforce 0
[root@node2 ~]#  yum install httpd -y
[root@node2 ~]#  echo 7-2 > /var/www/html/index.html  //生成页面
[root@node2 ~]#  systemctl start httpd
[root@node2 ~]#  curl 192.168.204.20
7-2

//指定网关，网关地址设置为负载调度器的内网地址
[root@node2 ~]#  vim /etc/sysconfig/network-scripts/ifcfg-ens33
  GATEWAY=192.168.204.10
[root@node2 ~]#  systemctl restart network

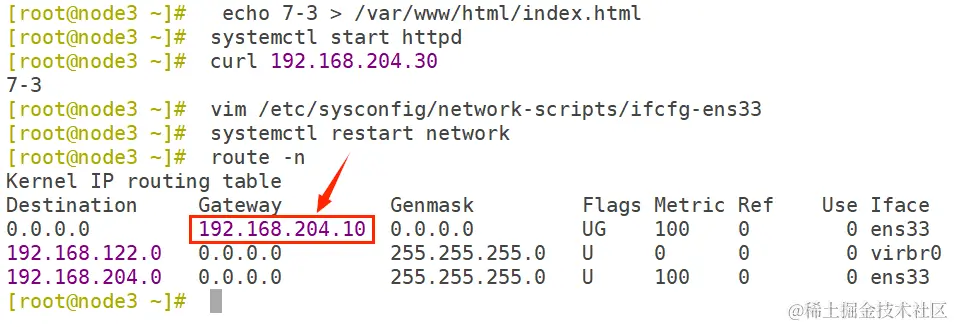

3. 7-3部署

[root@node3 ~]#  systemctl stop firewalld
[root@node3 ~]#  setenforce 0
[root@node3 ~]#  yum install httpd -y
[root@node3 ~]#  echo 7-3 > /var/www/html/index.html
[root@node3 ~]#  systemctl start httpd
[root@node3 ~]#  curl 192.168.204.30
7-3

//指定网关，网关地址设置为负载调度器的内网地址
[root@node3 ~]#  vim /etc/sysconfig/network-scripts/ifcfg-ens33
  GATEWAY=192.168.204.10
[root@node3 ~]#  systemctl restart network

4. 7-4客户端

[root@localhost ~]#  systemctl stop firewalld
[root@localhost ~]#  setenforce 0

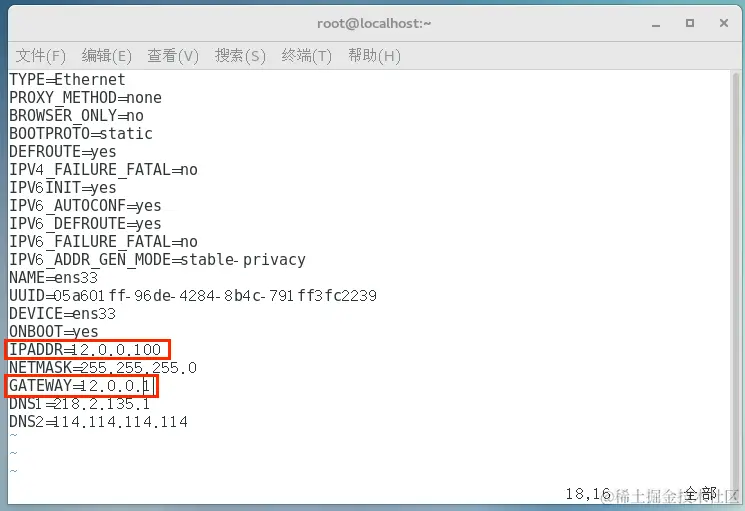

[root@localhost ~]#  vim /etc/sysconfig/network-scripts/ifcfg-ens33
  IPADDR=12.0.0.100
  GATEWAY=12.0.0.1
[root@localhost ~]#  systemctl restart network

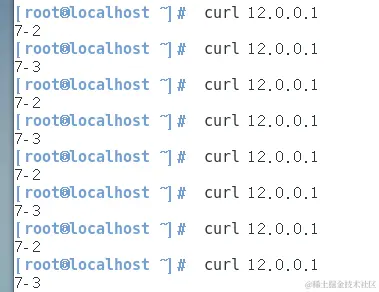

[root@localhost ~]#  curl 12.0.0.1   //验证

七、 LVS-DR负载均衡部署

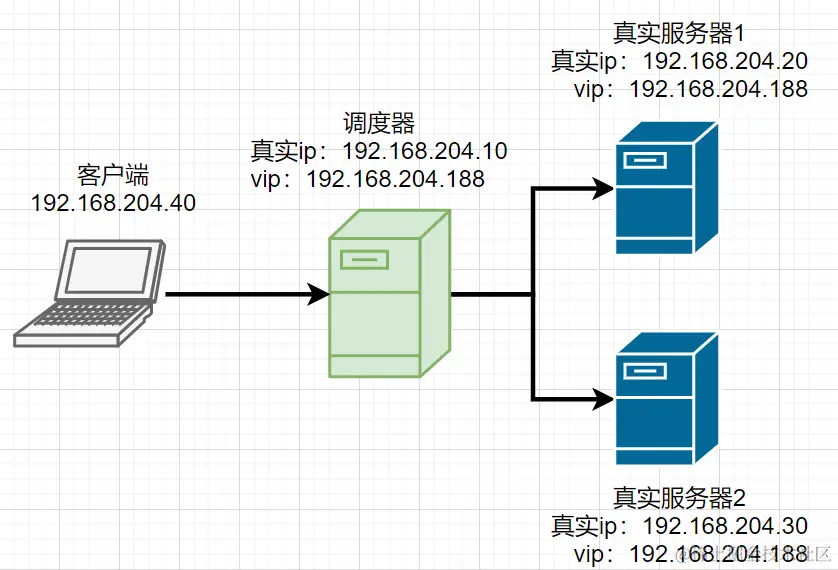

DR 服务器：192.168.204.10
web 服务器1：192.168.204.20
web 服务器2：192.168.204.30
vip（虚拟回环）：192.168.204.188
客户端：192.168.204.40

1. DR 服务器部署：

[root@node1 ~]#  systemctl stop firewalld
[root@node1 ~]#  setenforce 0
[root@node1 ~]#  cd /etc/sysconfig/network-scripts/
[root@node1 network-scripts]#  cp ifcfg-ens33 ifcfg-ens33:0
[root@node1 network-scripts]#  vim ifcfg-ens33:0   //配置虚拟网卡
   NAME=ens33:0
   DEVICE=ens33:0
   IPADDR=192.168.204.188
   NETMASK=255.255.255.255
   //删除dns与网关，注意子网
[root@node1 network-scripts]#  systemctl restart network



[root@node1 network-scripts]#  vi /etc/sysctl.conf  //调整/proc响应参数
   net.ipv4.ip_forward = 0
   net.ipv4.conf.all.send_redirects = 0
   net.ipv4.conf.default.send_redirects = 0
   net.ipv4.conf.ens33.send_redirects = 0
[root@node1 network-scripts]#  sysctl -p

[root@node1 network-scripts]#  yum install ipvsadm.x86_64 -y
[root@node1 network-scripts]#  ipvsadm-save > /etc/sysconfig/ipvsadm
[root@node1 network-scripts]#  systemctl start ipvsadm.service
[root@node1 network-scripts]#  ipvsadm -A -t 192.168.204.188:80 -s rr
[root@node1 network-scripts]#  ipvsadm -a -t 192.168.204.188:80 -r 192.168.204.20:80 -g
[root@node1 network-scripts]#  ipvsadm -a -t 192.168.204.188:80 -r 192.168.204.30:80 -g

[root@node1 network-scripts]#  ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.204.188:80 rr
  -> 192.168.204.20:80            Route   1      0          0
  -> 192.168.204.30:80            Route   1      0          0

2. 真实服务器1部署：

[root@node2 ~]#  systemctl stop firewalld
[root@node2 ~]#  setenforce 0
[root@node2 ~]#  cd /etc/sysconfig/network-scripts/
[root@node2 network-scripts]#  vim ifcfg-lo:0  //修改回环网卡名，IP地址，子网掩码
   DEVICE=lo:0
   IPADDR=192.168.204.188
   NETMASK=255.255.255.255
   NETWORK=127.0.0.0
[root@node2 network-scripts]#  systemctl restart network

[root@node2 network-scripts]#  yum install httpd -y
[root@node2 network-scripts]#  vim /etc/sysctl.conf
[root@node2 network-scripts]#  sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

[root@node2 network-scripts]#  cd /var/www/html/
[root@node2 html]#  echo "7-2" > index.html
[root@node2 html]#  systemctl start httpd

3. 真实服务器2部署：

[root@node3 ~]#  systemctl stop firewalld
[root@node3 ~]#  setenforce 0
[root@node3 ~]#  vim /etc/sysctl.conf
[root@node3 ~]#  sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

[root@node3 ~]#  ifconfig lo:0 192.168.204.188/32
[root@node3 ~]#  yum install httpd -y
[root@node3 ~]#  cd /var/www/html/
[root@node3 html]#  echo "7-3" > index.html
[root@node3 html]#  systemctl start httpd

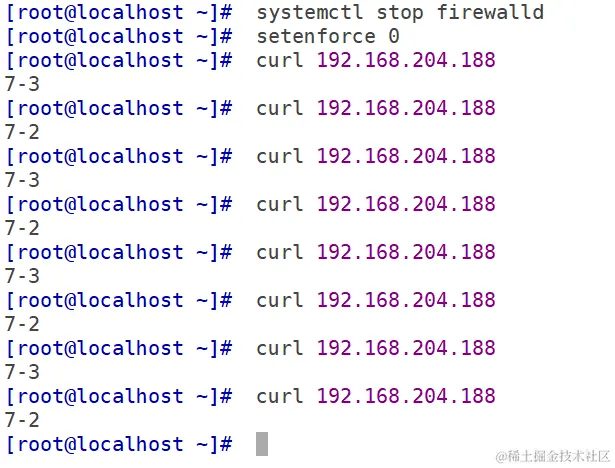

4. 客户端访问：
