2019年WWDC的《 Session 610 - Building Collaborative AR Experiences 》 主要内容速览:
- 多人协作会话(Collaborative Session)
- 多用户 AR 的 ARAnchor 最佳实践
- SwiftStrike ： 一个新的多人 AR 游戏
多人协作会话(Collaborative Session)
在介绍这个之前，先来回顾一下去年 ARKit 2 中推出的世界地图保存和加载。去年的 ARKit 2 需要一个主用户扫瞄建立世界地图，然后自己通过代码经过网络分享给其他用户。在此之后不管是主用户 User1 还是其他用户 User2 ，所有人新扫瞄到的特征点，新建立的世界地图部分，都只能在自己本地使用，无法共享出去。
而今年的 Collaborative Session 就是为了解决这些问题。它可以自动建立网络连接，自动管理其他用户的加入，自动共享新特征点，新地图扩展。
- 实时多用户 AR 体验
- 持续共享 ARAnchors 和地图数据
- 无需区分主用户与其他用户

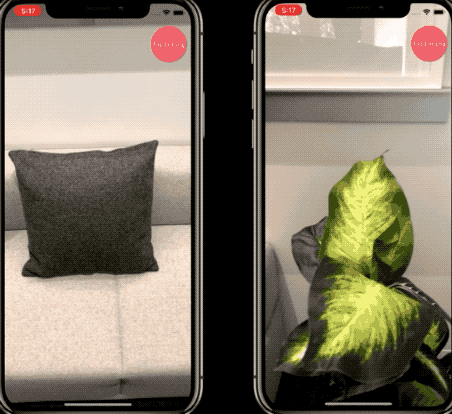

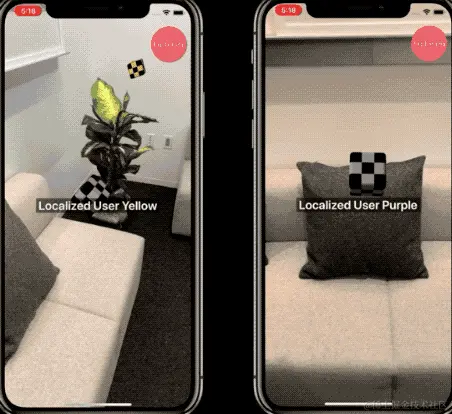

比如下面的 Demo，一开始左边和右边的两个不同用户，看到了不同场景，各自添加虚拟物体后，也只能看到自己添加的物体。 互相移动后，看到对方的场景， Collaborative Session 会自动同步世界地图和锚点信息，以及别人添加的 3D 虚拟物体。
这样两个用户的世界地图就合并成了同一个，两个用户也处于同一个网络中，后续再进行任何添加操作，对方也能自动看到。

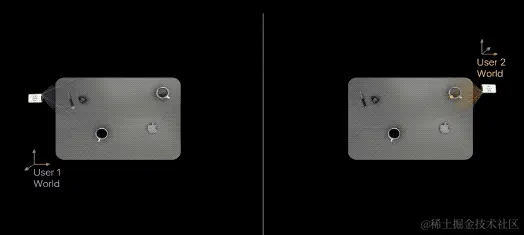

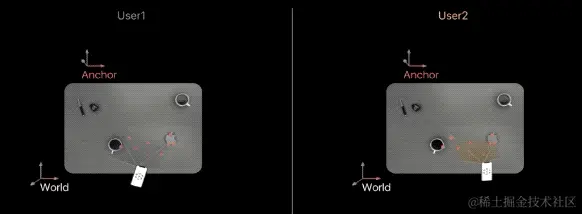

这其中的原理，如下图所示：一开始，两个用户建立了各自的世界坐标和世界地图，并通过网络进行了交流，没有发现共同之处。当一个用户扫瞄到另一个用户扫瞄过的地方时，世界地图的内容就自动进行了合并。但是，每个用户自己地图的坐标原点仍然在原处，没有改变，只是增加了地图范围和其他用户的锚点信息，并持续更新

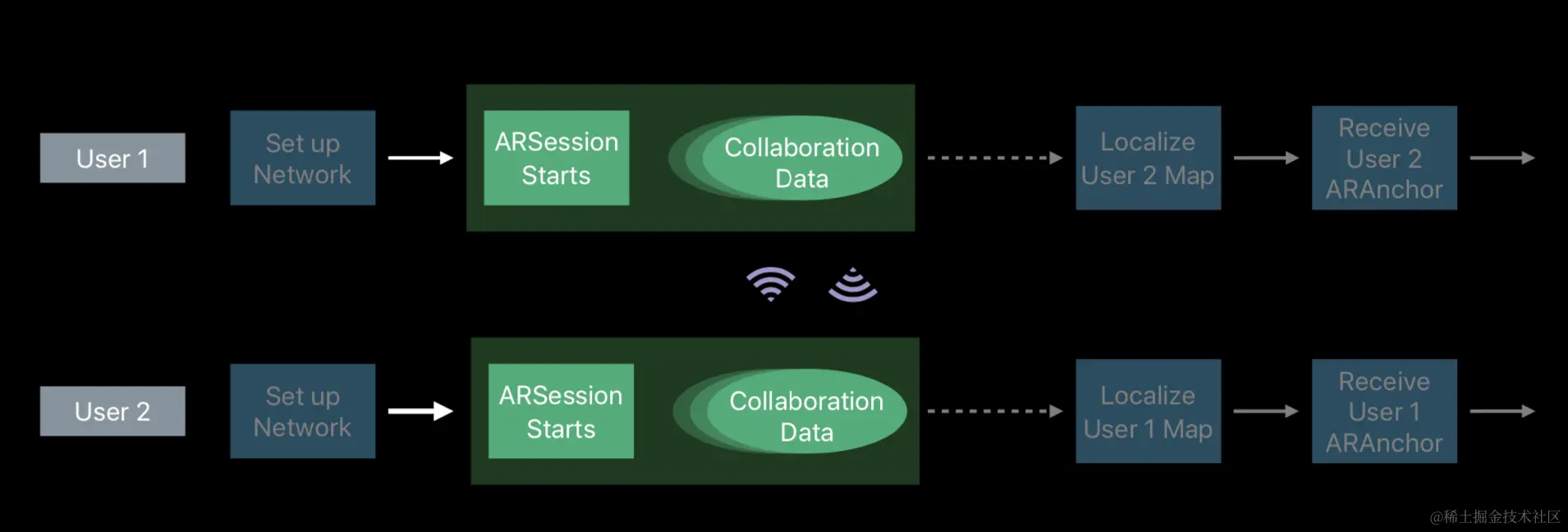

在 ARKit 3 中，想要用上 Collaborative Session ，首先，你必须让这些设备处于同一个网络层中（MultipeerConnectivity 或者其他网络技术）。然后你需要启用自己的 Collaboration，并传输相关数据到其他用户那里
在 ARKit 3中，只需要下面的代码就可以了。
// Collaborative Session
// Create world tracking configuration
let config = ARWorldTrackingConfiguration()
// Enable collaborative session
config.isCollaborationEnabled = true
// Run the configuration
session.run(config)
如果你用的不是 RealityKit，那还需要实现另外两个方法：
// ARSession delegate function to output ARCollaborationData
func session(_ session: ARSession,
didOutputCollaborationData data: ARSession.CollaborationData) {
// Transmit Data representation of the data to all other participants using MPC
do {
try self.mpcSession.send(data.data, toPeers: self.peerIds, with: .reliable)
} catch {
// Re-transmit the data if failed
}
}
// MPC delegate function when receiving collaboration data from other users
func session(_ session: MCSession, didReceive data: Data, fromPeer peerID: MCPeerID) {
// Pass the received data to ARSession
self.arSession.update(data: ARSession.CollaborationData(data: data))
}
Collaborative Session 中的 ARAnchor
ARAnchor 具有：
- 同步的生命周期：当你添加或删除锚点时，其他用户也会同步添加或删除
- 带有会话标识(Session identifier)：用来区分是谁创建了锚点
- ARAnchor 的子类不会被共享：只共享用户创建的锚点，不包括 ARImageAnchor 等，也不包括用户自己实现的子类，比如用来携带某些数据等
那么在代码中，如何使用 ARAnchor？我们需要区分是谁在操作锚点：
// ARAnchor in collaborative session
// ARSession delegate function when an ARAnchor is added.
func session(_ session: ARSession, didAdd anchors: [ARAnchor]) {
for anchor in anchors {
// Use session identifier to determine creator of the ARAnchor
if anchor.sessionIdentifier == session.identifier {
// Self-placed ARanchor
} else {
// ARAnchor from another participant
}
}
}
// ARSession delegate function when an ARAnchor is removed.
func session(_ session: ARSession, didRemove anchors: [ARAnchor]) {
for anchor in anchors {
// Use session identifier to determine creator of the ARAnchor
if anchor.sessionIdentifier == session.identifier {
// Self-placed ARanchor
} else {
// ARAnchor from another participant
}
}
}
ARParticipantAnchor
为了解决在多人 AR 中，如何显示其他用户的问题，我们今年引入了ARParticipantAnchor类型：
- 代表其他用户的位置
- 以高帧率更新
- 在本地化其他用户的地图后，才会创建（这意味着，我们可以用它来确定多人共享是否已经开始了）
关于本地化其他用户，我们有一些建议

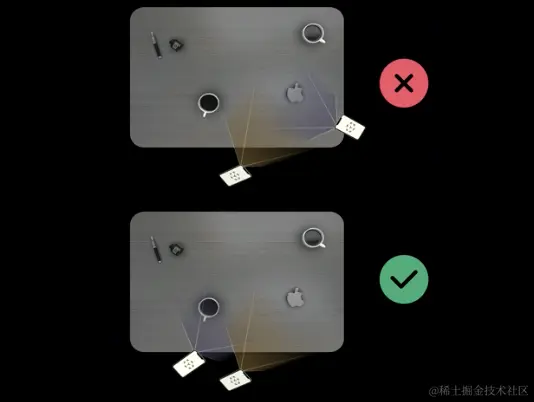

多人共享 AR 能够开启的前提，是大家看到了同一块区域。并且，如果你想要加快识别速度，最好是让多人处于相近的视角中。
还有就是，保持地图追踪状态
ARFrame.WorldMappingStatus.mapped。它会让追踪到的 3D 地图数据不断更新，范围更大，准确度也更高。以便后面的其他用户匹配到同一个区域。
多用户 AR 的 ARAnchor 最佳实践
首先我们需要先了解一下 ARWorldMap：
- 包含了压缩后的 3D 地形(Landmark)
- 包含了相机姿态（特征点和地形被观察到时的相机姿态）

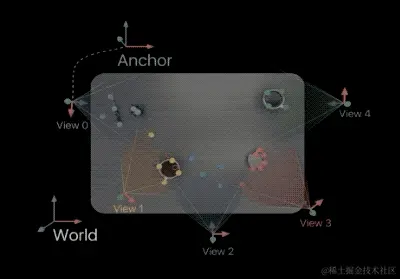

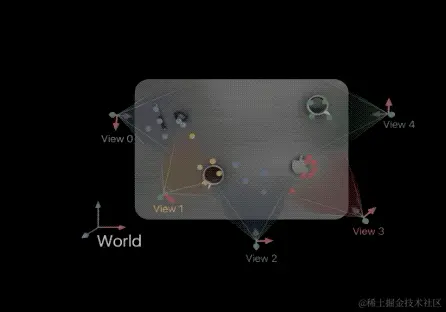

地形数据是根据相机姿态，分成不同组的，如下图 View 0，View 1，View 2 等

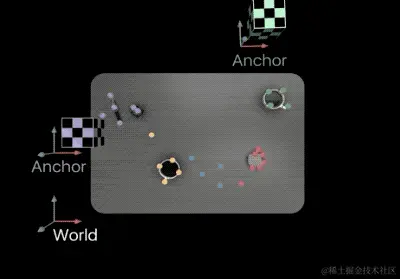

同时还要注意的是，ARAnchor 的绝对位置是依赖于世界坐标系的，即相对图中 World 原点的。同时这个位置又是相对世界地图的，即相对于整个地形中特征点的相对位置。
了解了这些原理后，我们就可以采取措施，优化 ARAnchor 的使用：
- 实现 anchor 更新的代理方法：这样随着相机的移动，地形特征点也会发生校准移动，Anchor 的位置也会随着离它最近的 View 里面的地形数据而调整

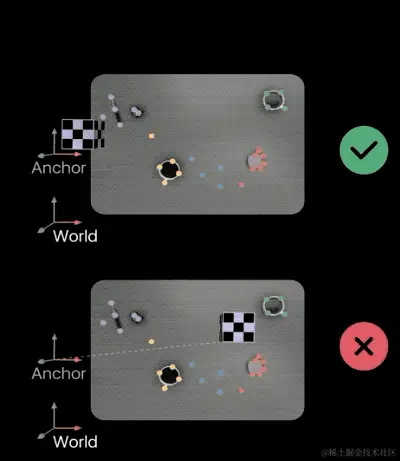

- 将 3D 内容放置靠近在 ARAnchor 的地方：如果离得太远，当 Anchor 随着地形数据更新时，3D 内容的位置会发生很大的移动
- 对于每个独立的 3D内容，使用独立的不同的锚点：除非几个 3D 物体本身离得不远，且需要保持严格的相对距离，这样才能共用一个锚点
SwiftStrike ： 一个新的多人 AR 游戏
这是今年的一个新的多人 AR 游戏，是受到去年的 SwiftShot 多人游戏启发而形成的。
下面主要讲解一下，RealityKit 中的网络、物理效果、游戏性设计等方面。
RealityKit 网络
RealityKit 中的网络特点：
- 基于实体-组件架构
- 所有数据同步，包括物理效果！
- 自定义逻辑组件
- 使用 MultipeerConnectivity 作为网络层
- 创建一个网络会话，移交给 ARView 详情参考Building Apps with RealityKit
不同角色
虽然从网络角度，所有接入的用户都是一样的。但在 SwiftStrike 游戏中，我们需要将第一个设备作为“host”，用它来控制游戏状态，物理模拟等。其它设备都是参与者。
在 RealityKit 中自定义组件
定义你自己的组件来储存应用程序的状态
在初始化 ARView 之前就注册组件
实现Codable以启用同步功能
用例--启动游戏
匹配物体追踪，是否有足够玩家准备开始游戏 状态是保存在 host 上，同步到 client 上 组件维护了全部日志
如下图，当两个玩家进入指定位置后，游戏才会触发开始，球体才会出现。
代码如下：
// Custom component for game start
struct MatchStateComponent: Component, Codable {
struct Transition: Codable {
var date: Date
var state: MatchOutput
}
var transitions = [Transition]()
}
// Registering the component, in application(_:didFinishLaunchingWithOptions:)
MatchStateComponent.self.registerComponent()
// On client（这里用到新的 Combine 框架）
class MatchObserver {
var matchOutputEvents: AnyPublisher<MatchOutput, Never>
}

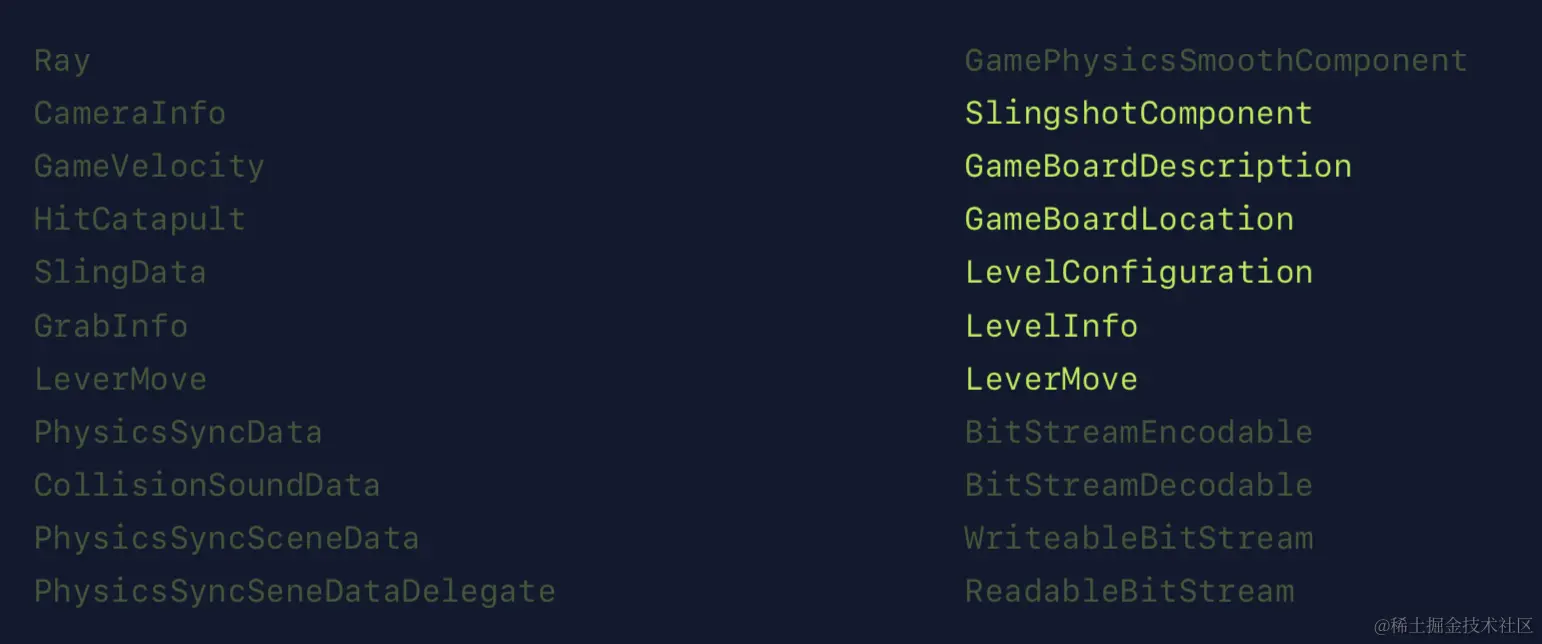

我们这个项目和去年的 SwiftShot 相比非常类似，因此也从去年的项目中借用了大量代码。但是如下图所示，因为 RealityKit 能完成组件状态和物理效果的自动同步，因此大量的网络同步类代码就不需要了；同时，因为物理效果自动同步，游戏状态和信息也只在游戏开始时同步一次，这样一来所有的 BitStream 编码相关代码也就不需要了。
最终，我们通过使用 RealityKit 减少了 15000 行代码。
物理模拟
物理状态同步是由 RealityKit 处理的。通过组件来配置物理属性：
- 刚体形体(Rigid body)
- 碰撞掩码
- 质量，摩擦，回弹
在 SwiftStrike 游戏中，Host 设备拥有着 simulation 的所有权。Client 设备则根据更新结果进行插值显示。

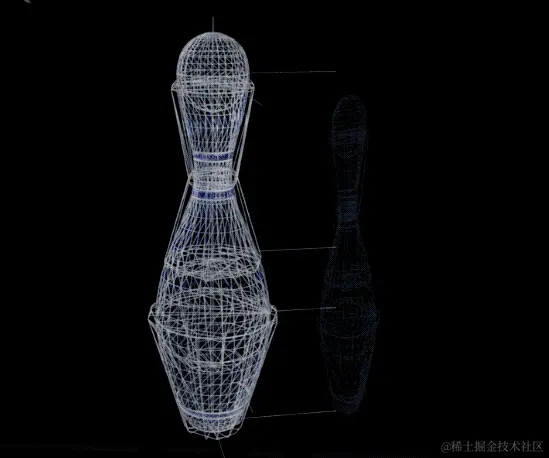

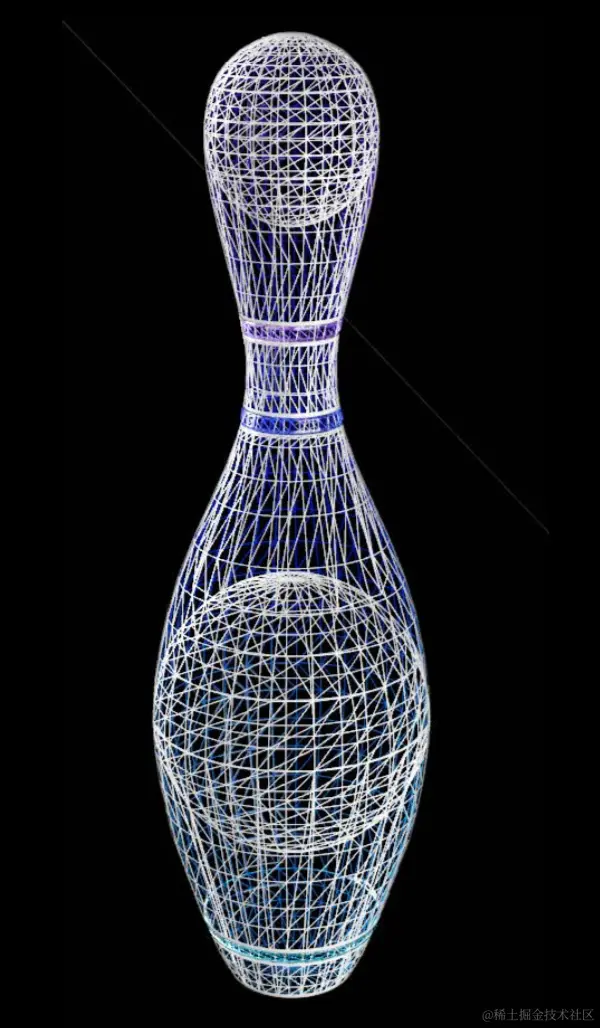

比如，游戏中保龄球瓶的设计，外观非常复杂，有很多曲线和曲面连接，下面是模型的线框图

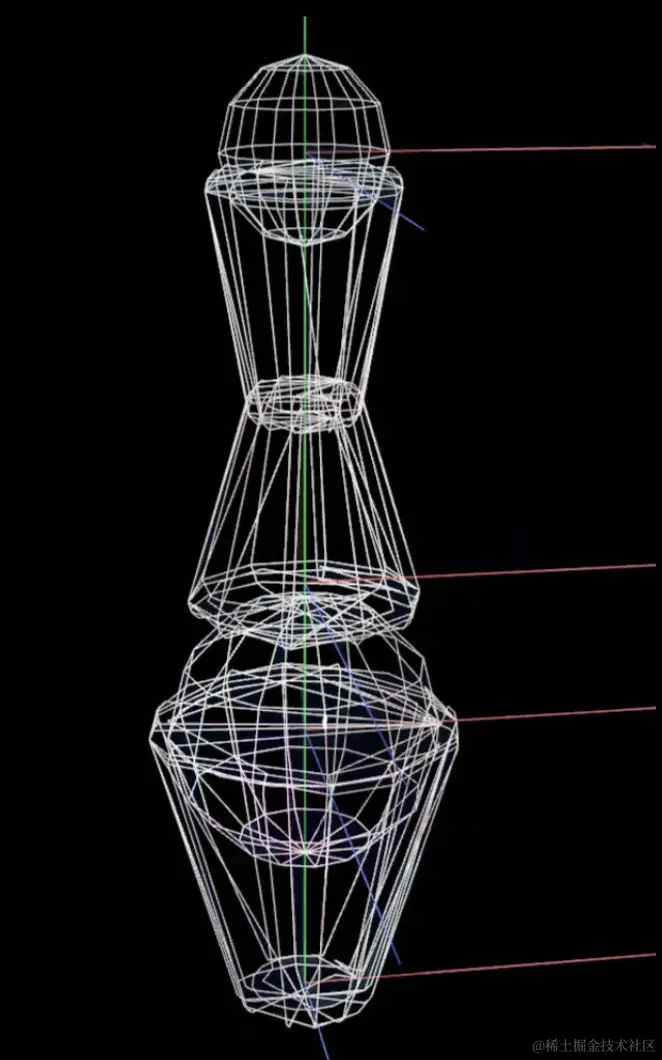

但是，在物理引擎中进行物理效果模拟时，这样的形状就太复杂了，严重消耗了物理引擎的计算能力。所以，我们用内置的基础几何形状进行组合来形成物体的物理形状，如下图，使用球体，圆锥体等组合
这样，外观看上去是精美的球瓶，在处理碰撞等效果时，又不会有复杂运算。
游戏设计
SwiftStrike 的游戏设计体现在：
- 人体遮挡预先设计
- 可现场体验
- 控制机制
当了解了今年 ARKit 3 中的人体遮挡后，我们在设计游戏时，就想到了充分利用这些特性，来做一个完整的游戏。

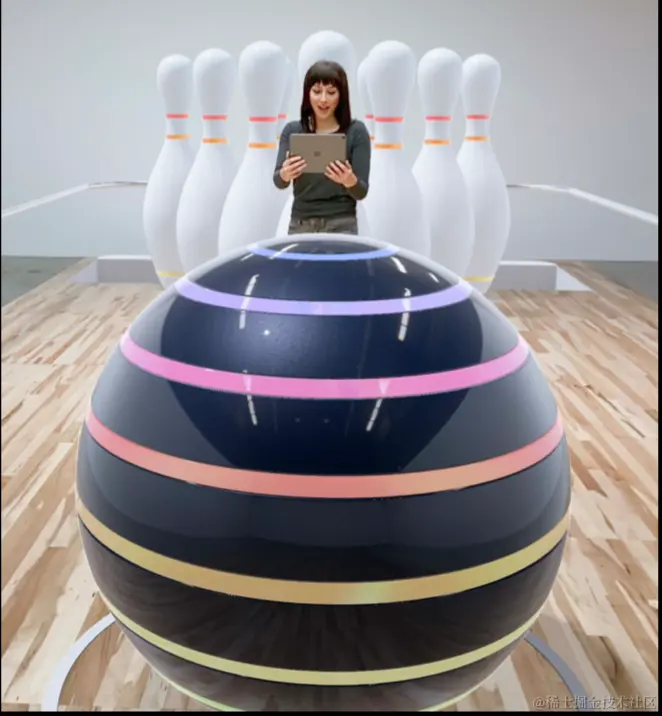

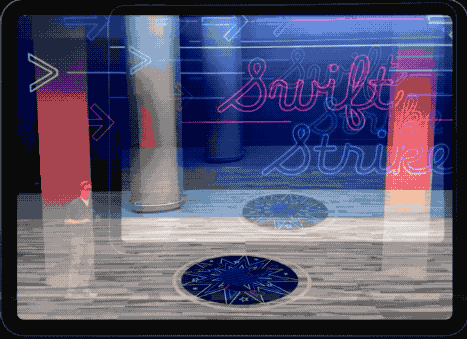

游戏从一开场，就启用了人体遮挡技术，如下图：
人体遮挡技术的运用，也让游戏不再像以前一样，需要小心避免有人出现在手机和游戏场景之间，去年的 SwiftShot 就是因此只能在桌子上玩。今年的 SwiftStrike 则可以直接在地面上玩，它是全尺寸的游戏。

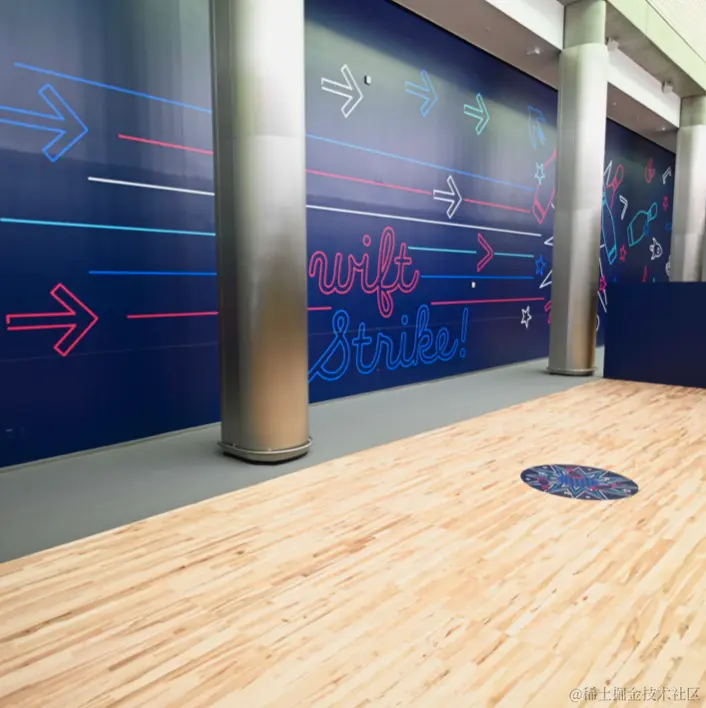

下面图中，就是我们的进行游戏的场景，木质纹理地板有助于 AR 平面的识别，地面上的贴纸则是图片锚点，用来标定球出现的位置。
下面讲控制机制： 手机就是你的控制器，更快的移动意味着更大的推力。场景中的物理形体设定：
- 球会弹开人体
- 球瓶和球互弹
- 球瓶不会和人体碰撞
要完成这些功能，我们需要给游戏玩家设置一个不可见的圆柱体，让这个圆柱体能够和球、球瓶互相碰撞，但圆柱体之间不会互相碰撞。
但是，还有一个问题：如何处理其他玩家的输入呢？也就是说，物理模拟是在 Host 用户手机上进行的，那么当其他玩家与球发生碰撞时， Host 该如何获取并处理这些事件呢？
这就是下面要说的玩家操控杆的所有权问题。
玩家操控杆的所有权（Ownership of Player Paddle）
其中的原理如下图所示：当 Host 开启游戏时，会创建一个AnchorEntity，并拥有对此的所有权，AR 中的所有实体都会是它的子元素。而当另外的玩家 Client加入游戏时，会创建一个PlayerLocationEntity并拥有所有权，这个 entity 会根据玩家 Client 的位置自动更新。
我们还需要创建另一个 Client 的子元素：PaddleEntity。它的父实体就是玩家 Client，但它的所有权却是归 Host 所有的。
这样，就完美解决所有的冲突。尽管物理效果是在 Host 上处理的，但是每个人都能看到正确的游戏显示

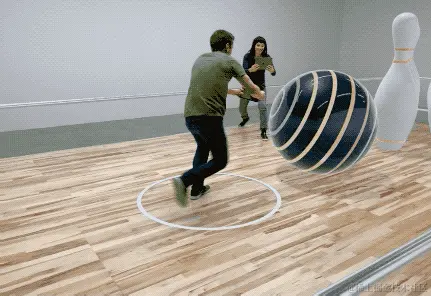

最终完成的游戏效果如下：
黑暗模式
今年的 iOS 引入了黑暗模式，我们在制作游戏时，也考虑到了充分利用这些特性。给游戏也加入了黑暗模式，效果如下：
SwiftStrike 这个游戏代码的下载链接叫Creating a Game with Reality Composer，本文末尾已给出
参考资料
相关视频，WWDC2019
