2019年WWDC的《 Session 609 - Building AR Experiences with Reality Composer 》主要内容速览:

Reality Composer 简介
构建场景
添加行为
使用物理效果
构建应用程序

Reality Composer 简介

Reality Composer 是苹果新推出的 AR 和 3D 内容创作工具，支持 Mac（与 Xcode 集成）和 iOS 平台。苹果声称他的特点有：

进入 AR 和 3D 的良好开端
布局和视觉化预览

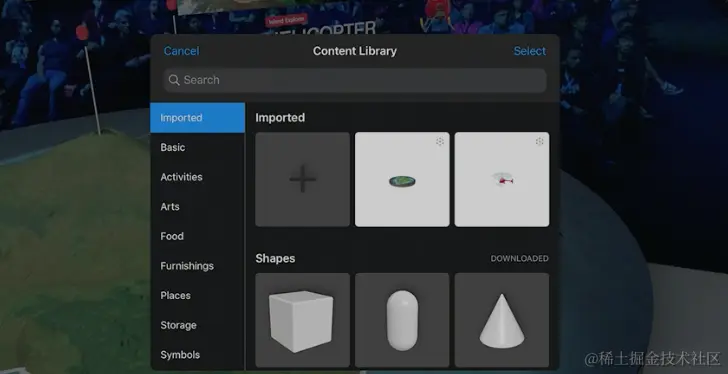

自带内容库
交互简单
Xcode集成

用 Reality Composer 创建一个简单的 AR 应用只需要 4 步：构建场景、添加动作、使用物理效果、构建应用程序。

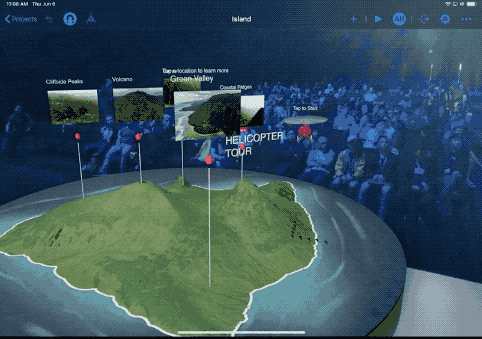

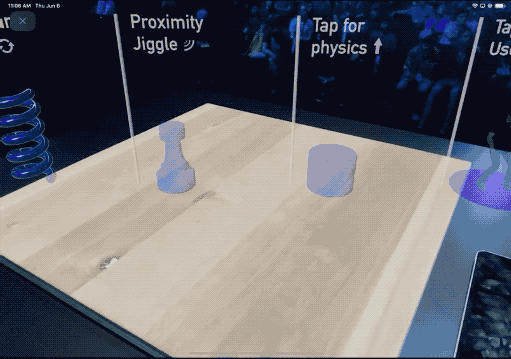

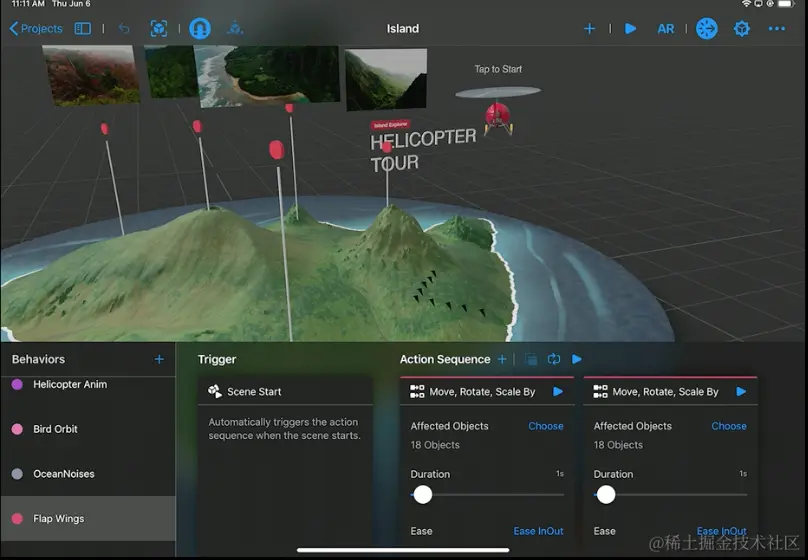

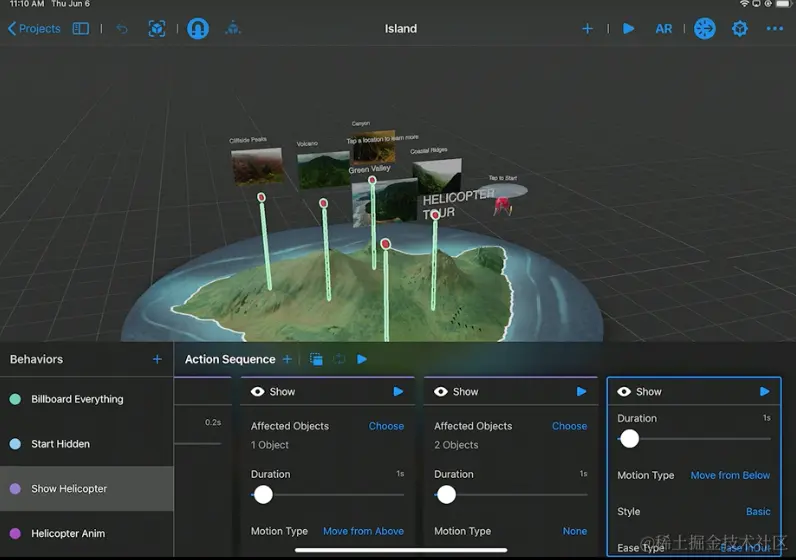

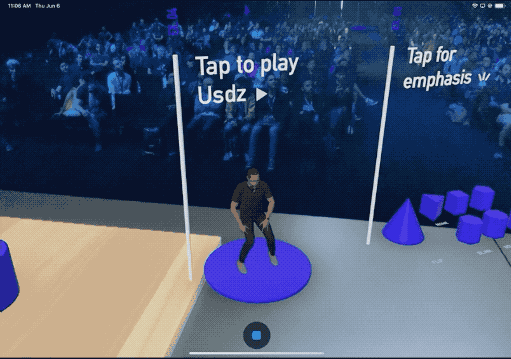

示例 Demo 展示的动画效果如下：启动后就开始旋转，镜头接近就跳动，手指点击跳动，点击播放 usdz 动画，点击播放各种强调动画还有一个例子，是一个小岛的展示，点击开始后会播放大海的声音，鸟儿开始飞翔。再点击出现的直升机，它也会按照固定路线飞起来。另外，点击各个点的标识，会展示出景点名称和图片需要说明的是，整个场景中，只有小岛和直升机是导入的外部素材，其他都是用自带素材和动作生成的。比如，这一排小鸟，其实只是用几个三角形拼接起来的，再加上启动翅膀的动画，和环绕岛飞行的动画就可以了。因为它们实在太小了，而且创建起来相当麻烦。下面展示的是，直升机出现的动画

构建场景

先说一下什么是场景（Scene)

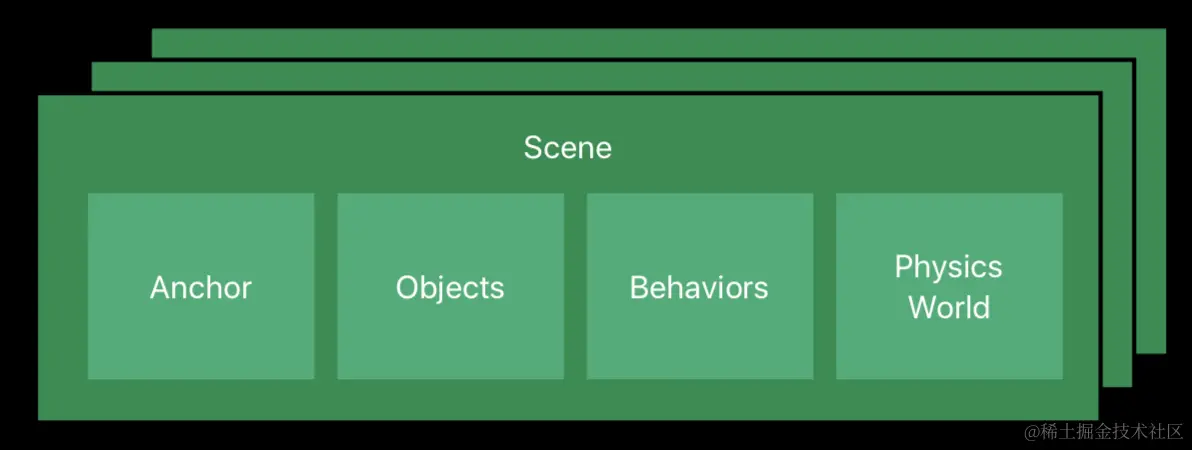

场景剖析

一个场景文件内部，实际包含了锚点、物体、行为、物理世界等

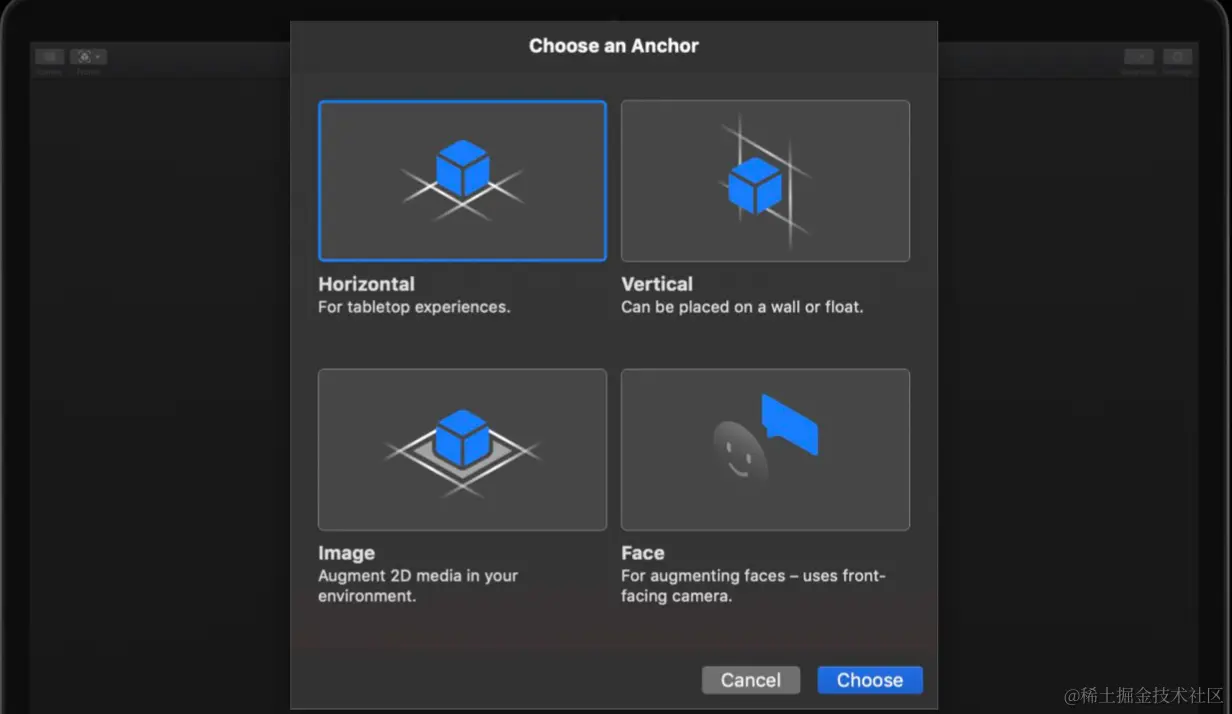

锚定场景

创建时要选择一种锚点类型。如果是在桌面上进行的游戏，就用Horizontal类型。如果是在墙面上玩的游戏，就用Vertical类型。如果是图片锚点，就用Image类型。如果是人脸面部增强效果，就用Face类型。

创建场景

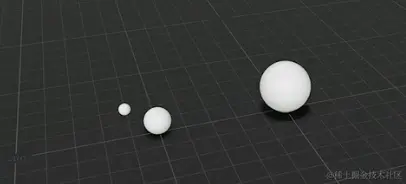

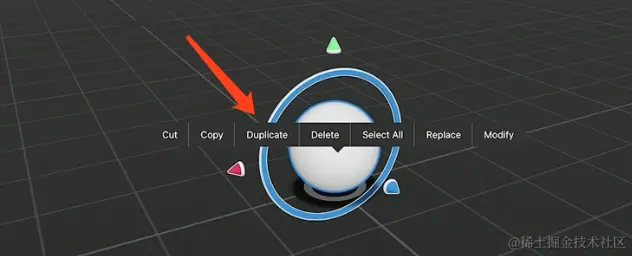

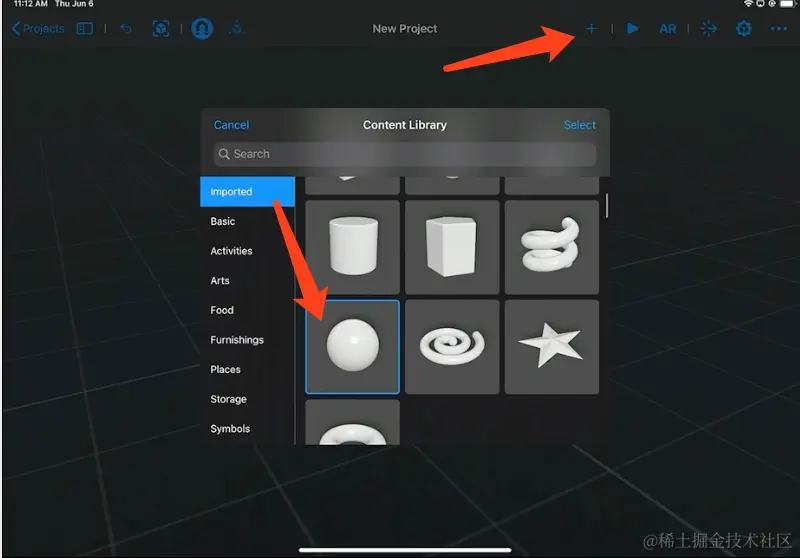

首先，点击**+**号按钮，添加一个球体然后长按复制出三个，拖动到图中位置，并缩放改变大小

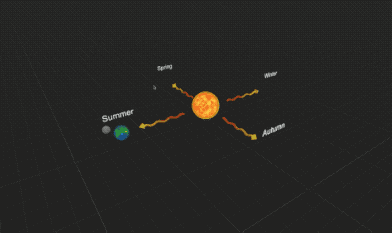

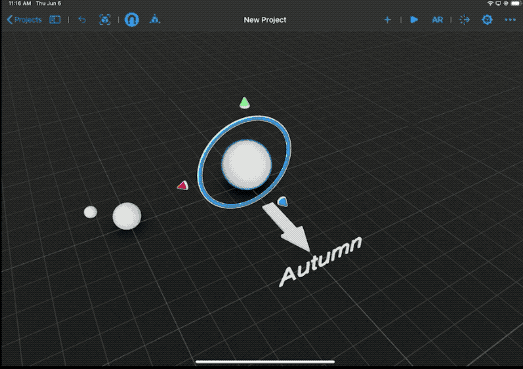

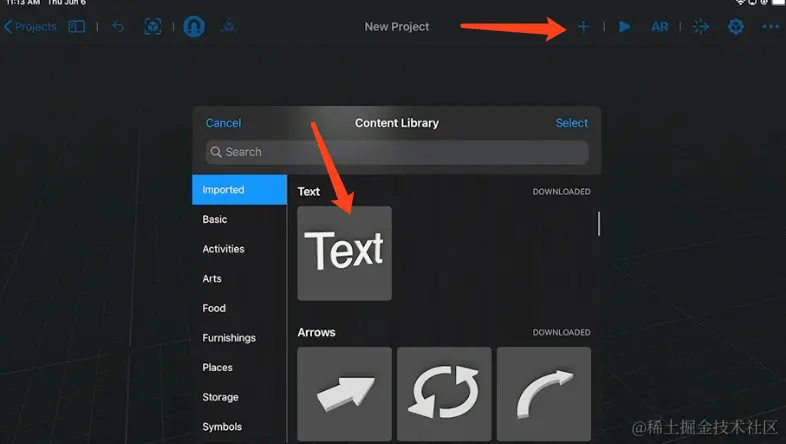

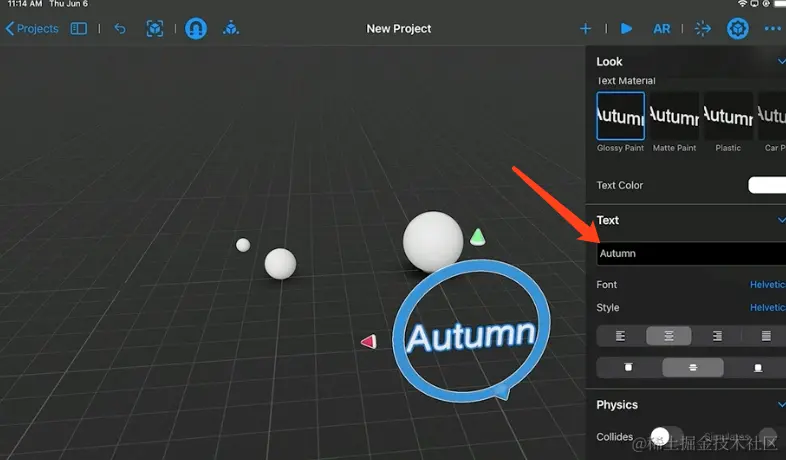

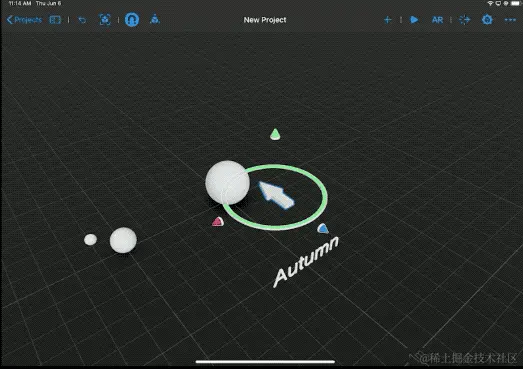

然后添加文字和箭头。先添加一个文字：Autumn 再添加箭头，你会注意到：随着镜头位置的移动，箭头周围的圆环也会改变，始终保持与镜头垂直的方向接下来，双击锁定操纵圆环的位置，然后点击左上方，倒数第 2 个按钮，使用吸附对齐功能，将箭头与太阳和文字对齐。再点击左上方最后一个按钮，编辑物体，改变箭头的形状和比例最后，替换太阳和地球，并将月球设置成灰色。需要说明一下，替换后，原来已经设置的动画和各种属性，也会保留，不用重新设置。这样，基本的场景就搭建完成了。剩余的部分大家可以自行美化完善。

添加动作

动作

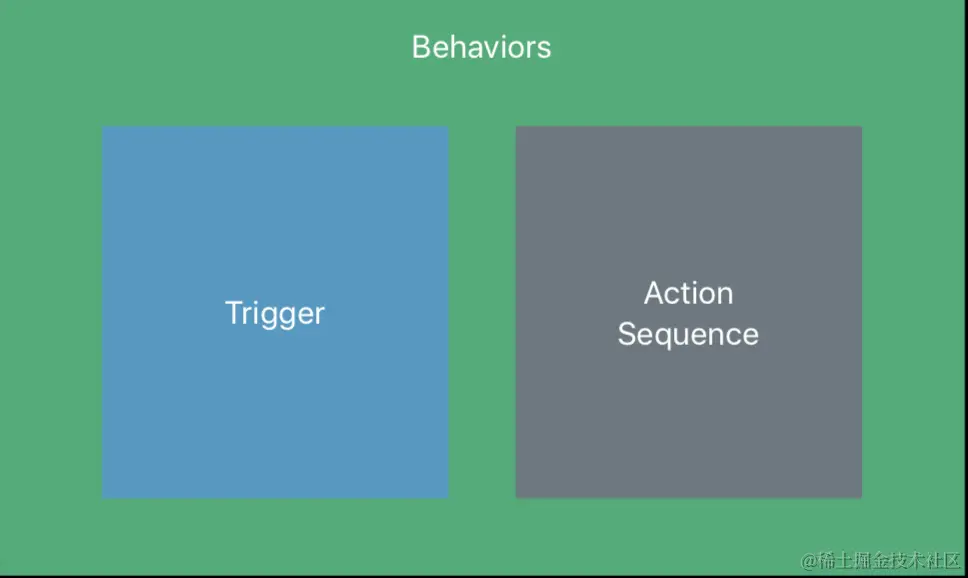

动作有两部分组成：触发器和动作序列

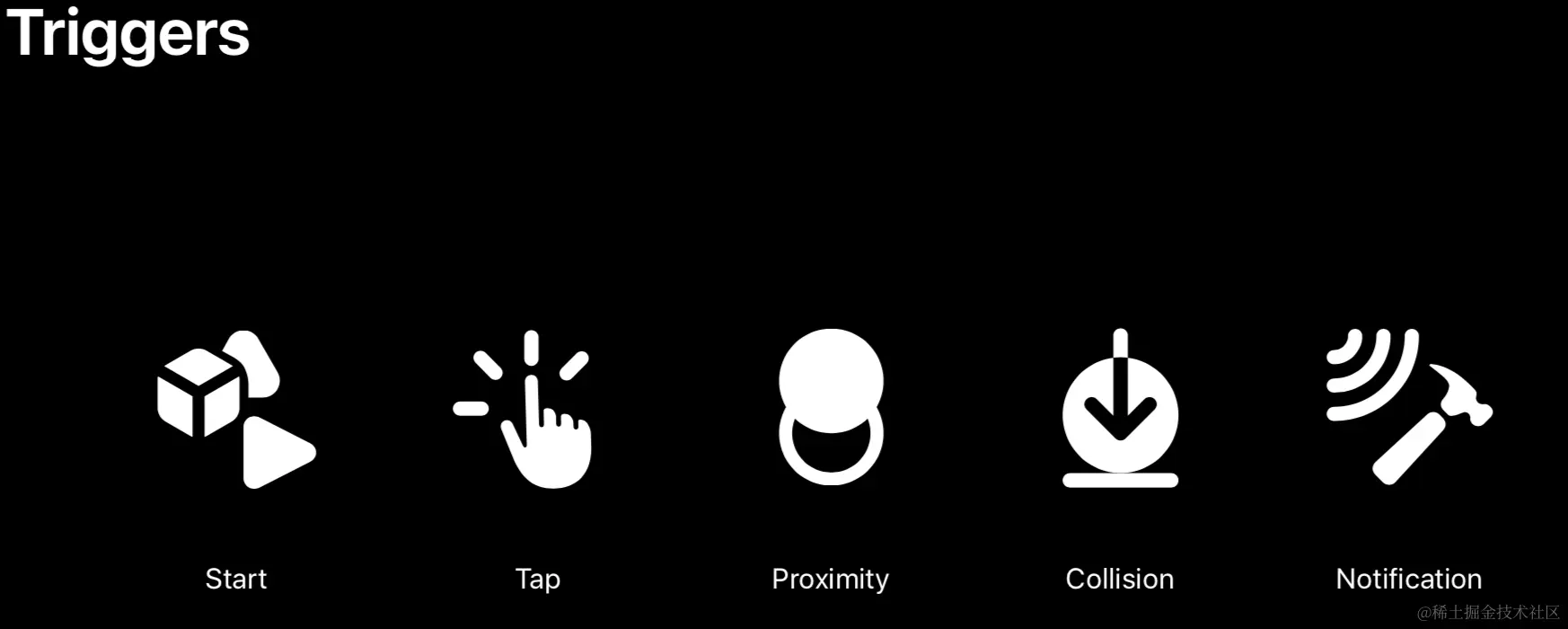

触发器

共有 5 种触发器：

Start：场景一启动就触发
Tap：用户点击后触发

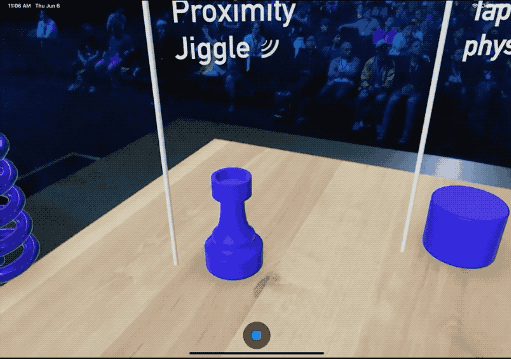

Proximity：摄像机/手机接近后触发
Collision：两个物体碰撞后触发
Notification：代码通知触发（放在最后与 Xcode集成部分介绍）

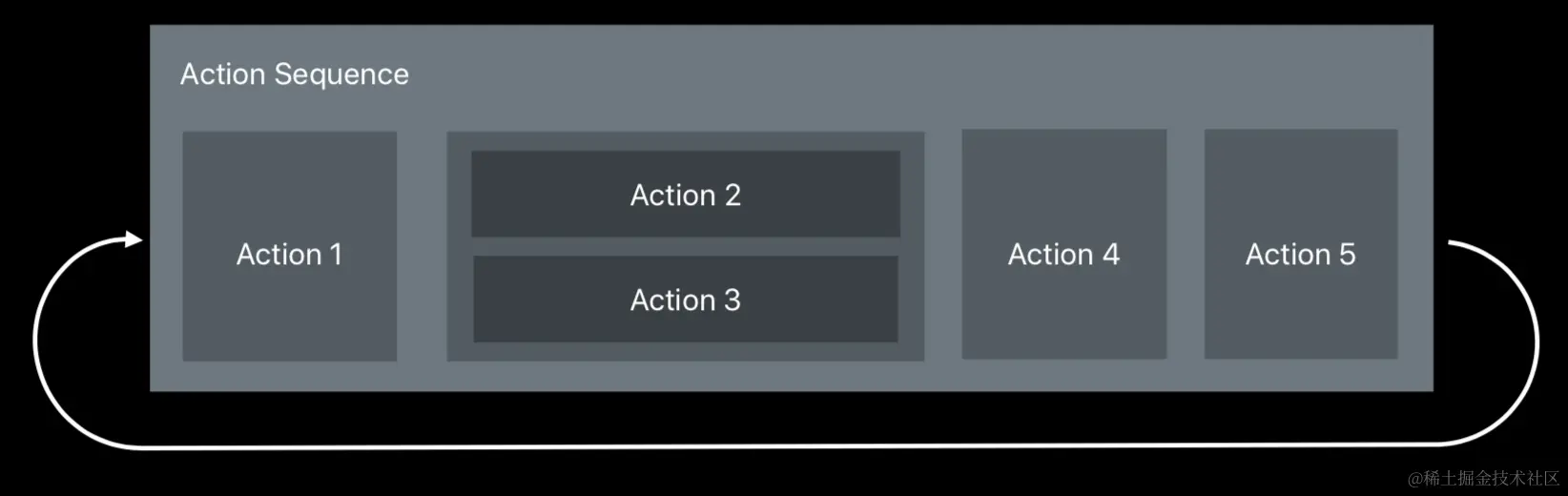

动作序列

主要有动作组（如下图 Action 2 与 Action 3），与动作循环

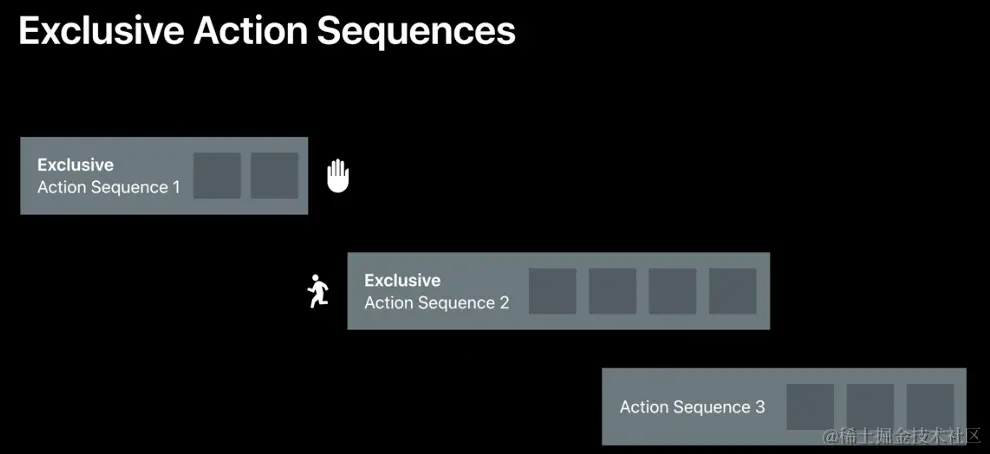

独占性动作序列

所谓独占性动作序列，就是一次只能播放一个的动作序列。
当一个独占性动作序列启动时，已经在播放中的独占性动作序列会被暂停，而非独占性则不受影响。
反之，当一个非独占性动作序列启动时，其它独占性、非独占性动作序列都不受影响。

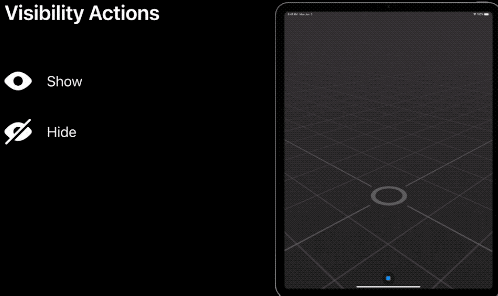

可见性动作

是指物体出现和消失时的动作

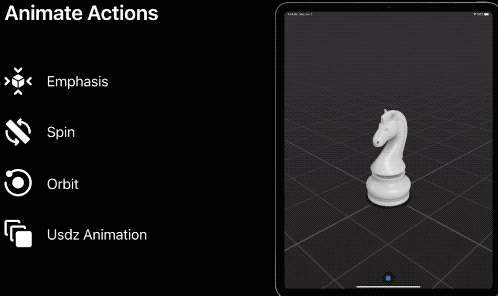

动画动作

有强调动画，旋转动画，环绕动画，usdz 动画

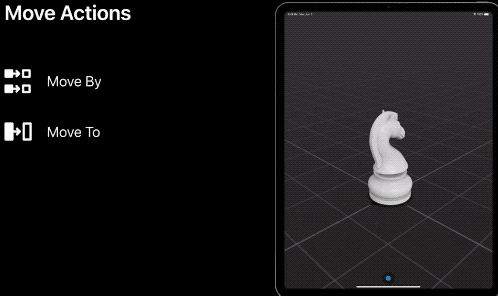

移动动作与面向（Look At）动作

有相对移动与绝对移动。另外 Look At 可以记物体始终朝向摄像机（即手机或其他 AR 设备）

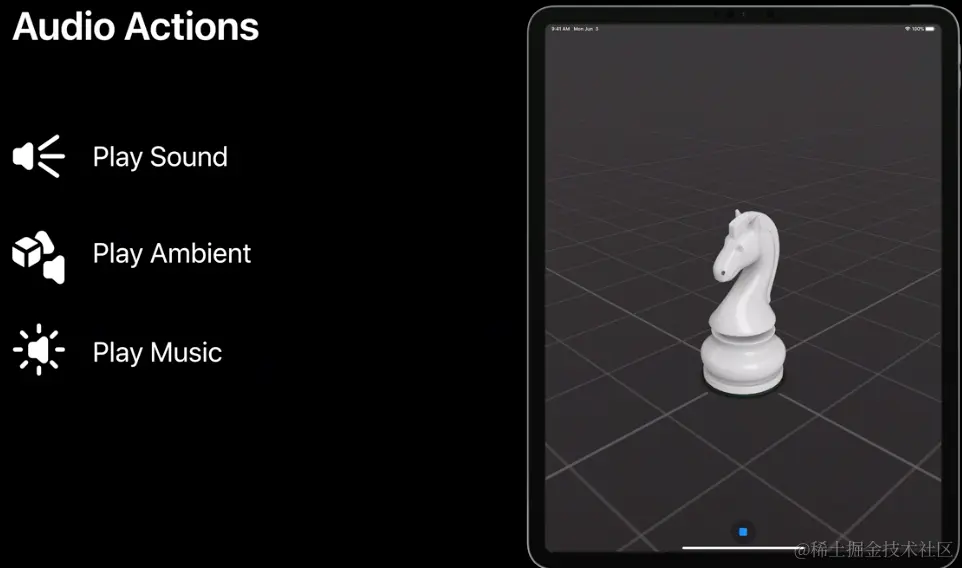

音频动作

音频有三种：

Play Sound：从 3D 物体发出的声音，即有近大远小效果，场景回声效果，物体遮挡效果
Play Ambient：场景中的环境音，受到场景中物体的影响
Play Music：从手机中发出的音乐，完成不受 AR 场景的影响

下面还要给场景添加各种动作，包括太阳自转，地球自转，地球公转，月球绕地球转，箭头的显示与隐藏等

使用物理效果

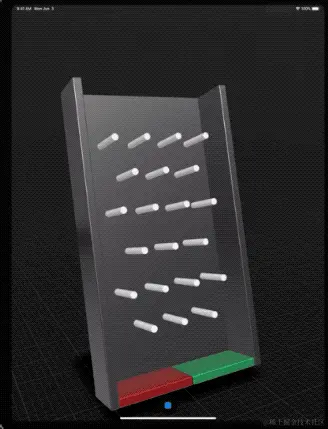

场景搭建完成后，就需要添加一些物理效果了。如下图，包括碰撞，重力，等

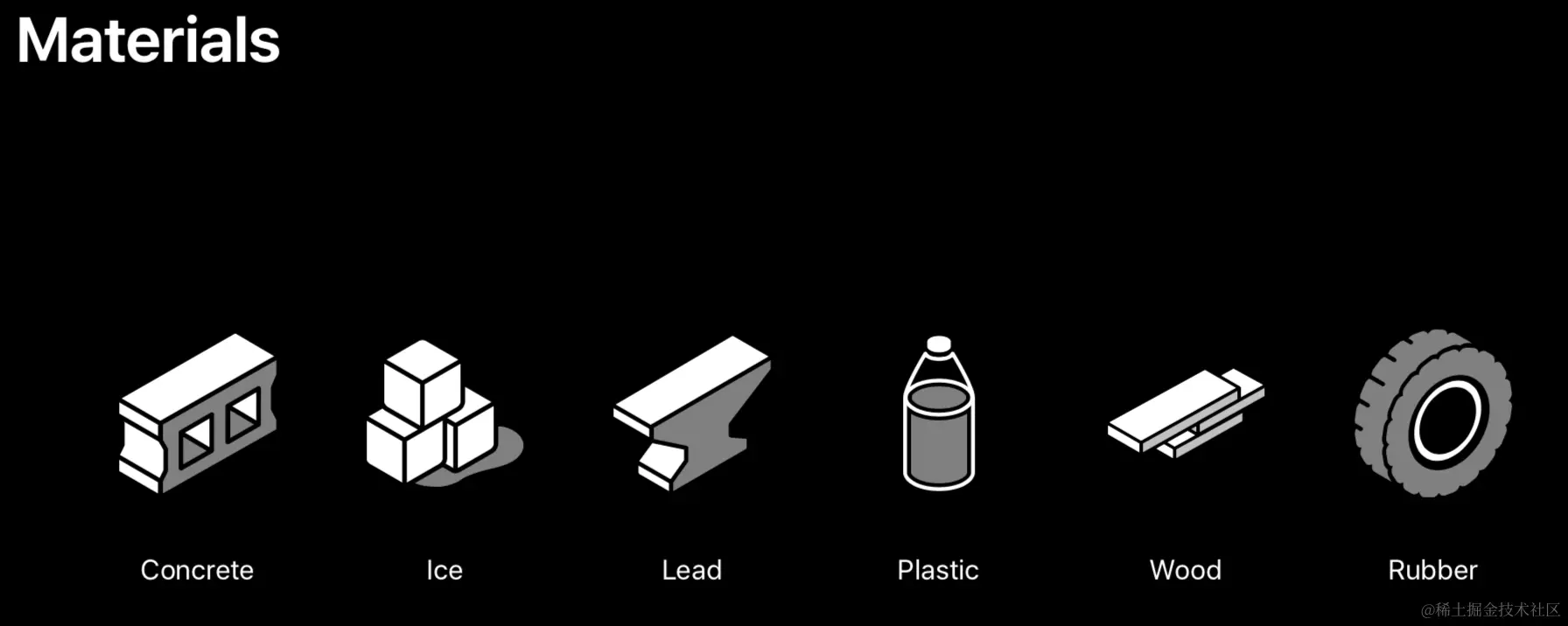

物理材质

首先要选择的是物理材质，自带支持 6 种物理材质如下：

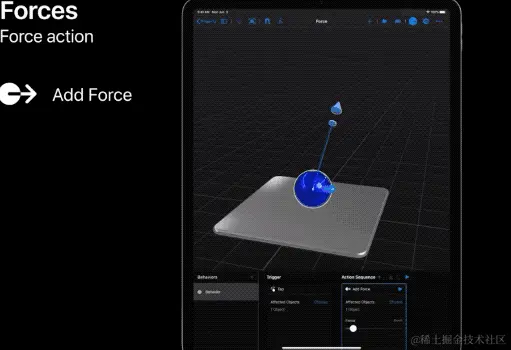

力

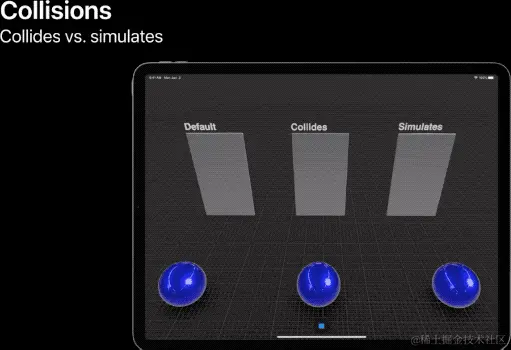

碰撞

默认情况下，物体是没有碰撞效果的。如果只开启碰撞，则物体可以互相碰撞，但不会受到碰撞的影响。想要真实的物理效果，还需要开启模拟(Simulates)

构建应用程序

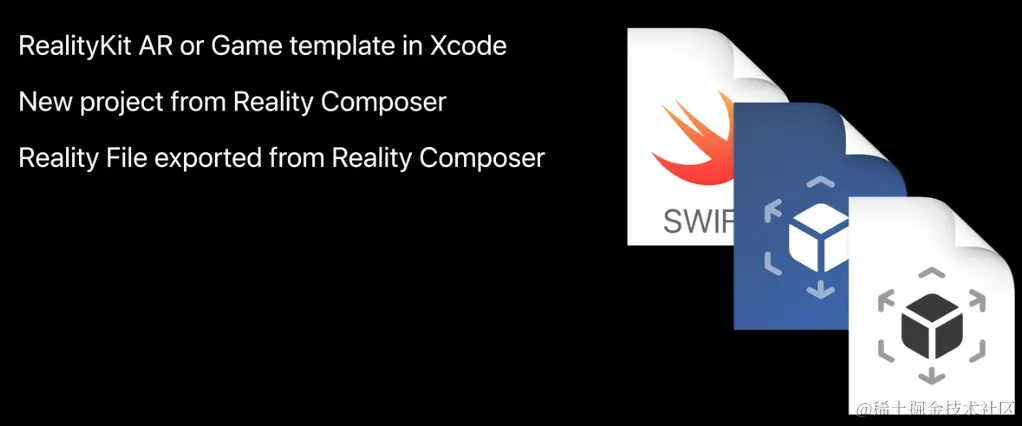

真正构建一个 app，需要 Xcode 的协作。共有三种方式：

直接用 Xcode的 AR 或游戏模版生成 app
用 Reality Composer 创建一个新工程
从 Reality Composer 导出 Reality File 然后添加到 app 中下面我们着重介绍后两种

Reality Composer Project

Reality Composer Project 是：

Reality Composer 的项目文件
包含在 ReaityKit AR 和游戏模版中
可以在 Xcode 中预览

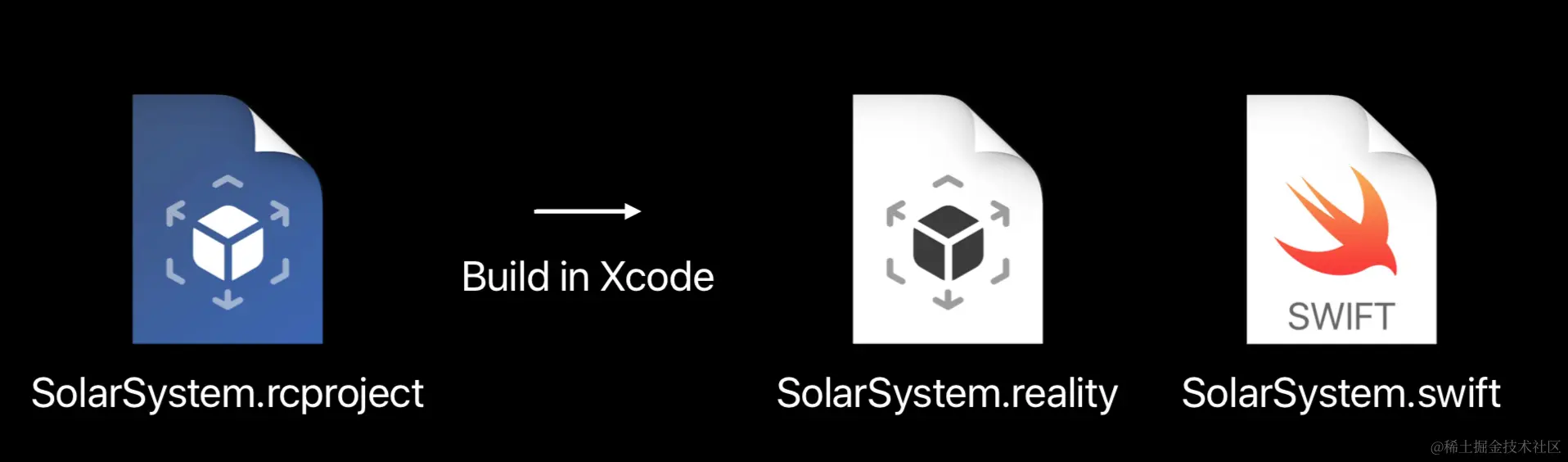

Xcode 自动输出为 Reality File(在 Xcode 中 build 时自动生成)

Reality文件

Reality File 包含了用于渲染和模拟的所有数据，且对 RealityKit 进行了专门优化。它可以：

从 Reality Composer 中导出
用 Xcode 中自动输出
在应用中被直接引用
在 AR Quick Look 中预览更多详情可以参考Advances in AR Quick Look

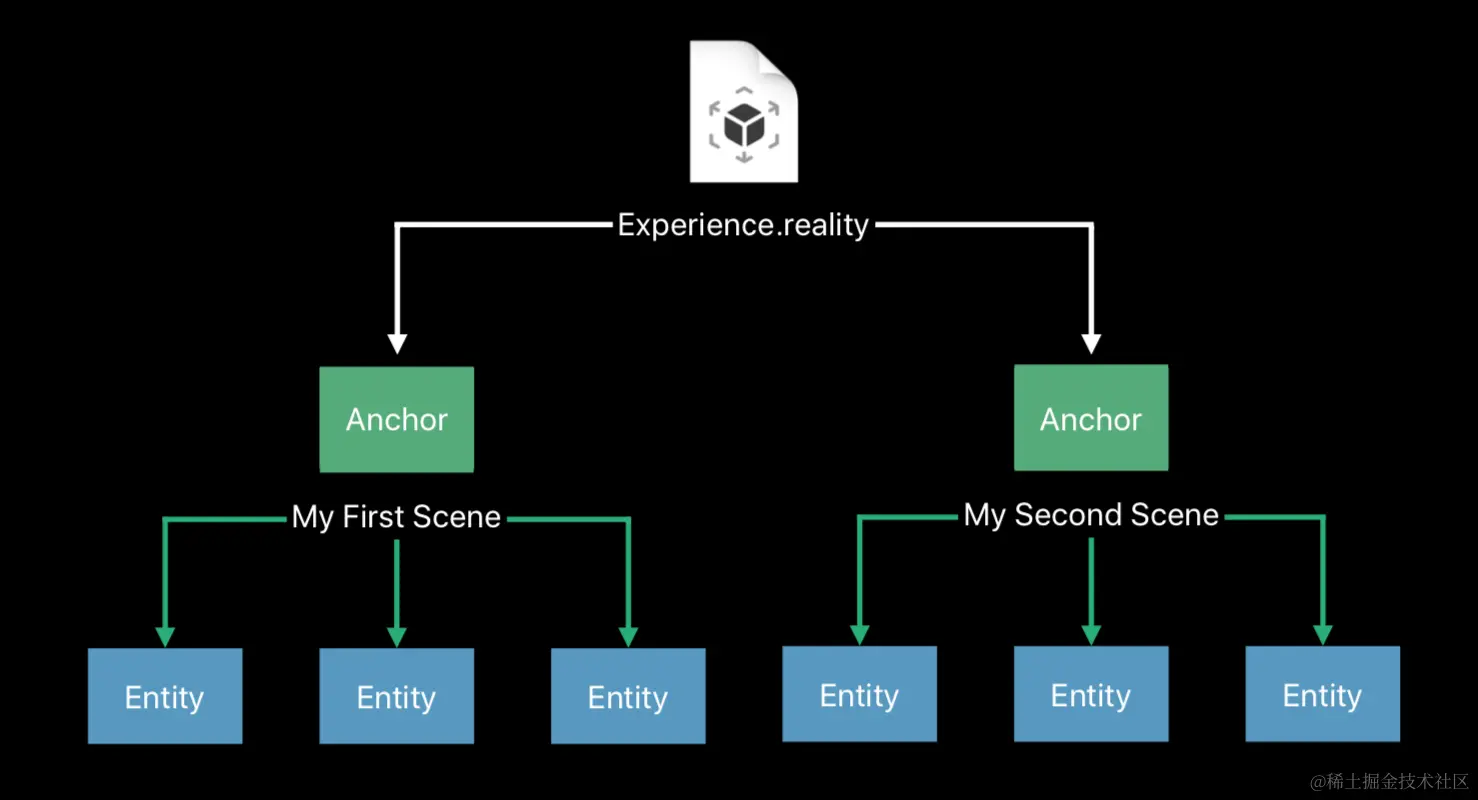

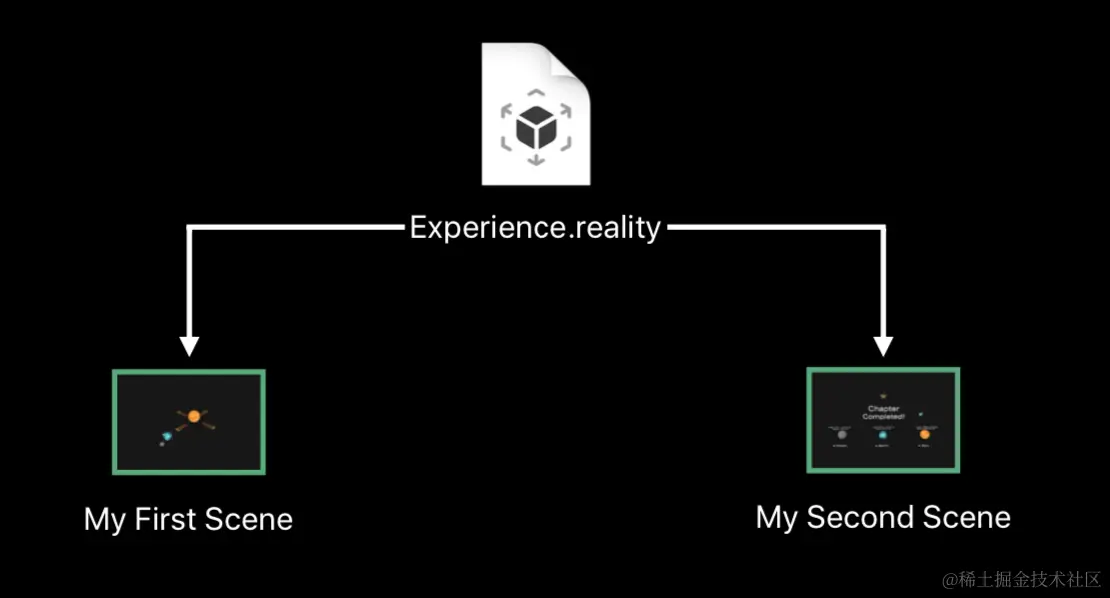

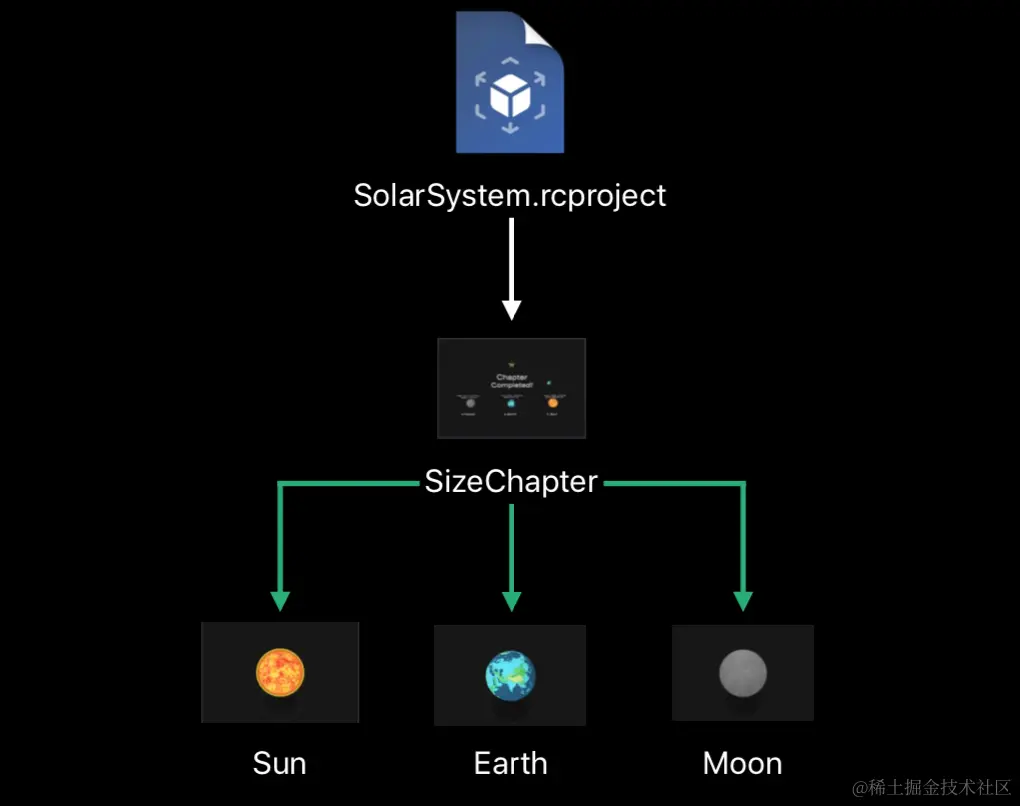

Reality File 结构如下，包含了多个场景(Scene)，和内部的 3D 物体模型而实际上，在 RealityKit 和 Xcode 中，场景就是锚点(Anchor)，而 3D 物体就是实体(Entity)

Xcode 中的代码生成

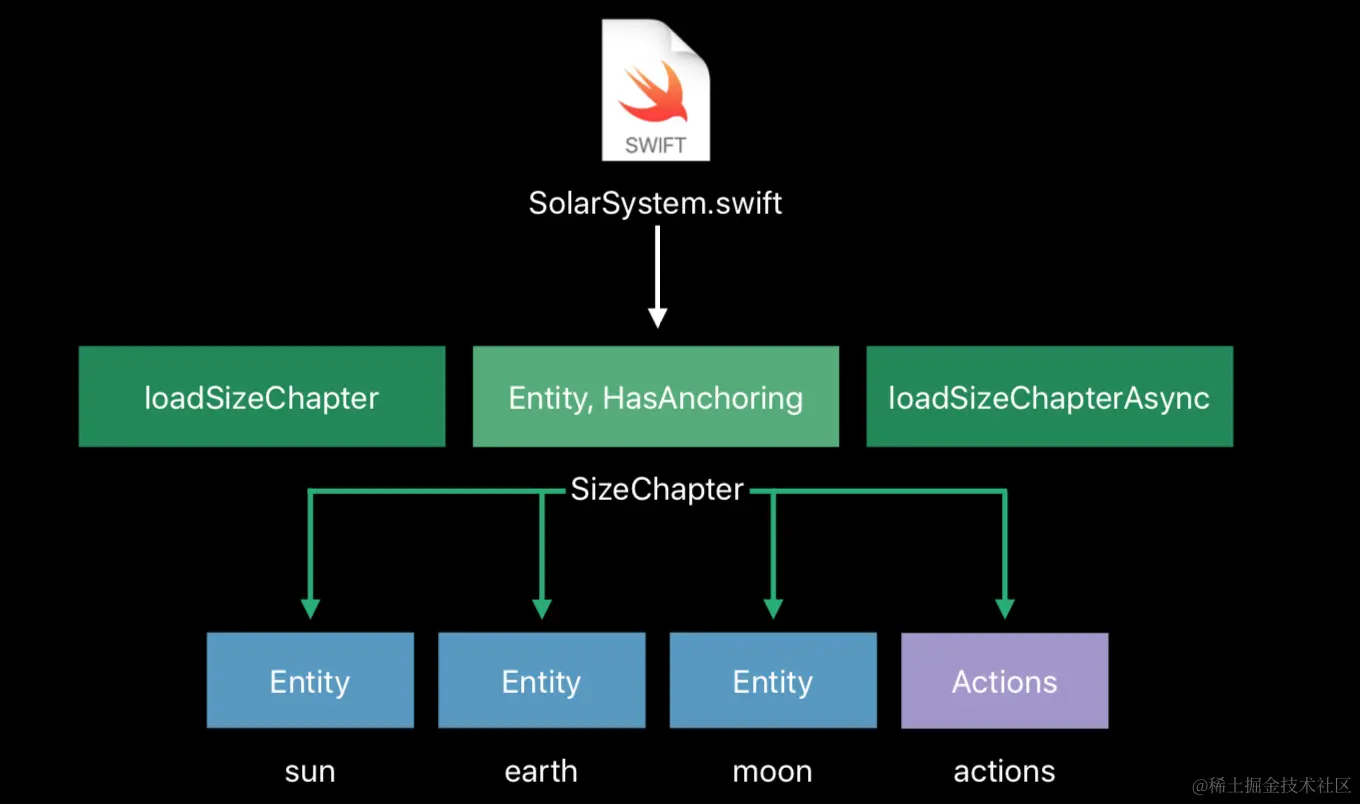

当有了 Relity 文件后，实际上已经可以通过代码和字符串来访问里面的 3D 物体了，但是为了让 Reality 文件更好用，Xcode 还会自动生成 Swift 类文件

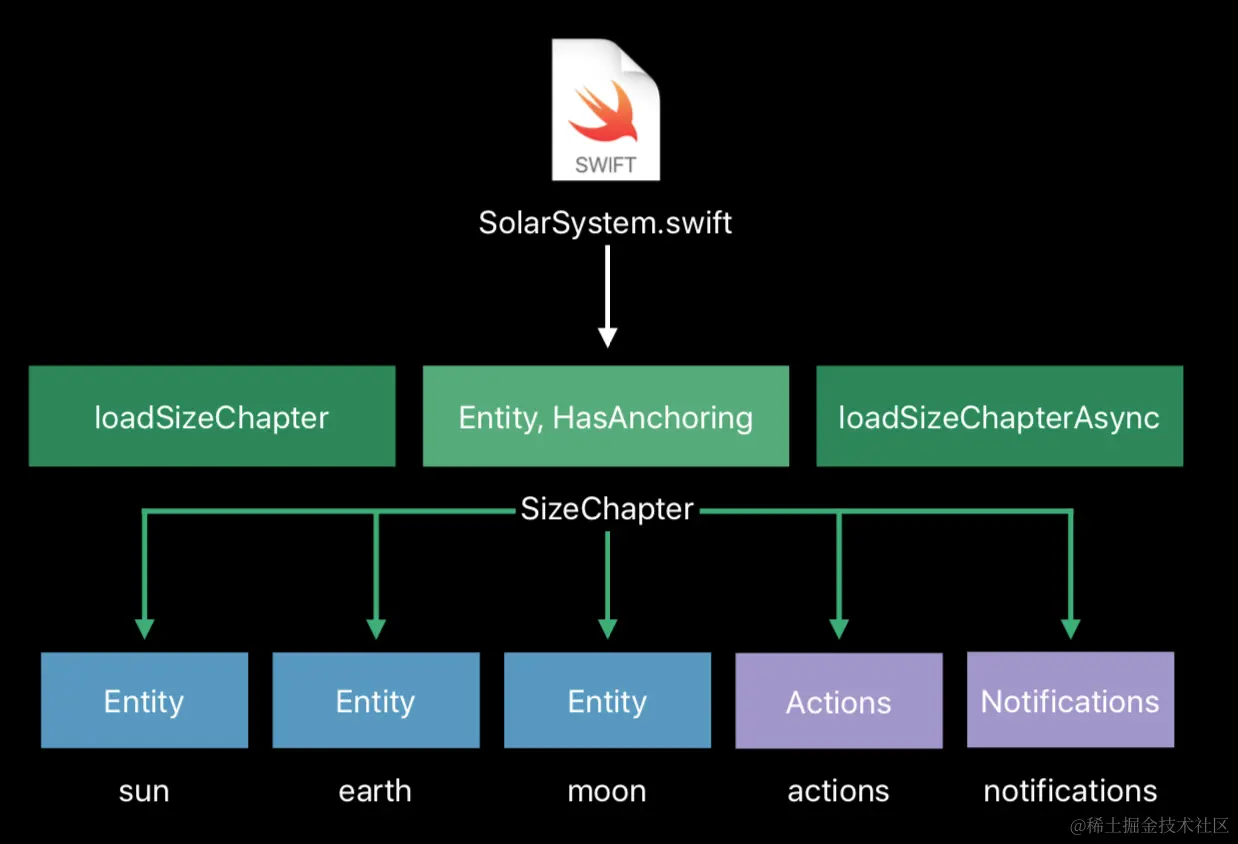

那么这个自动生成的 Swift 类文件中包含什么呢？是一些 app 相关的 API，如：

场景（Scene)

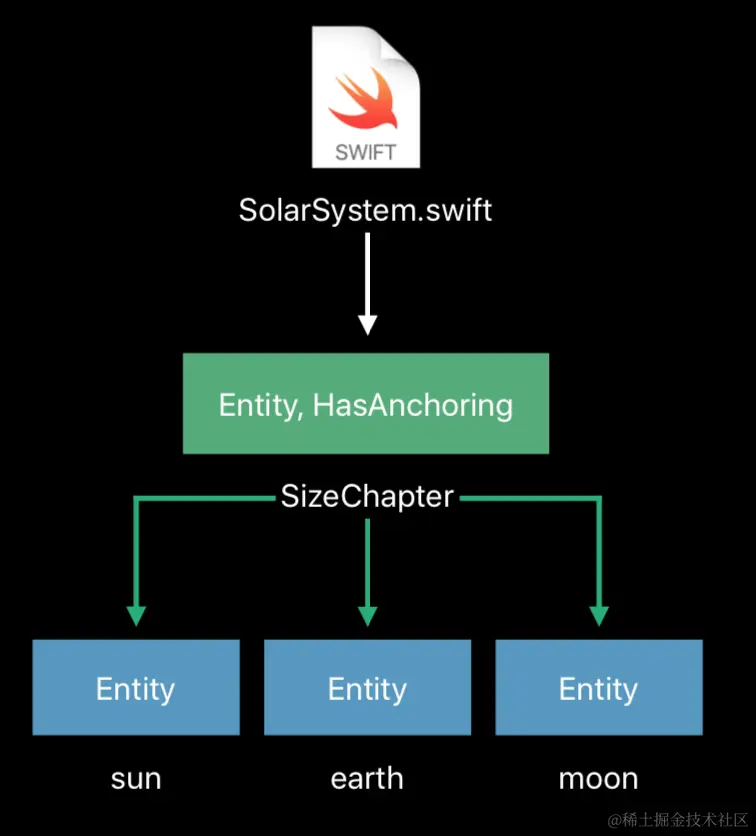

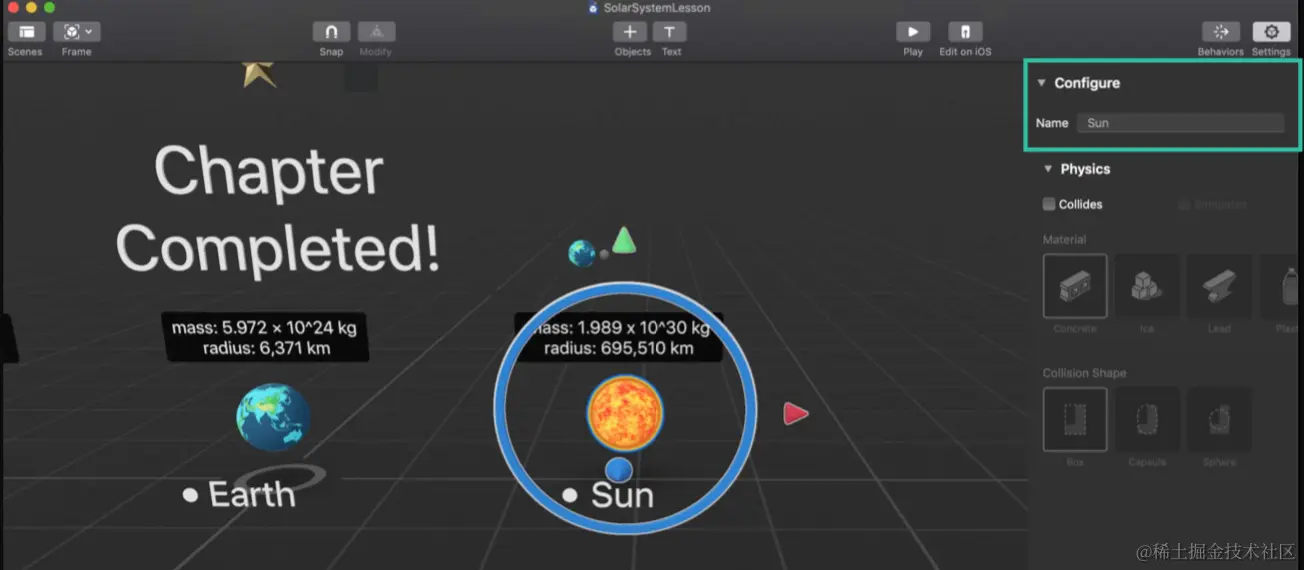

已命名的实体(Named entities)命名见下图

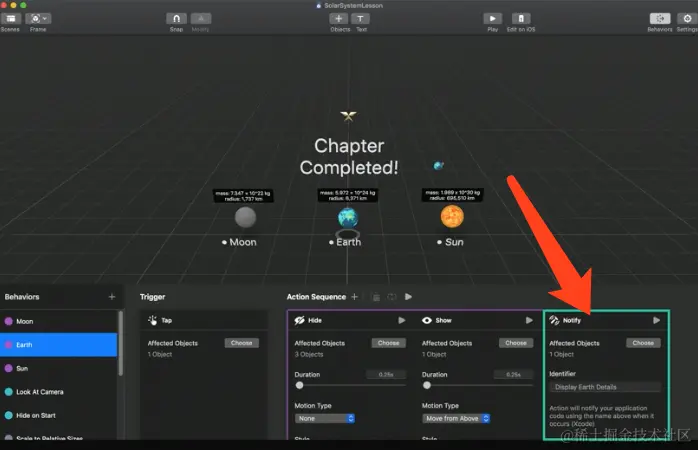

通知动作
通知触发器

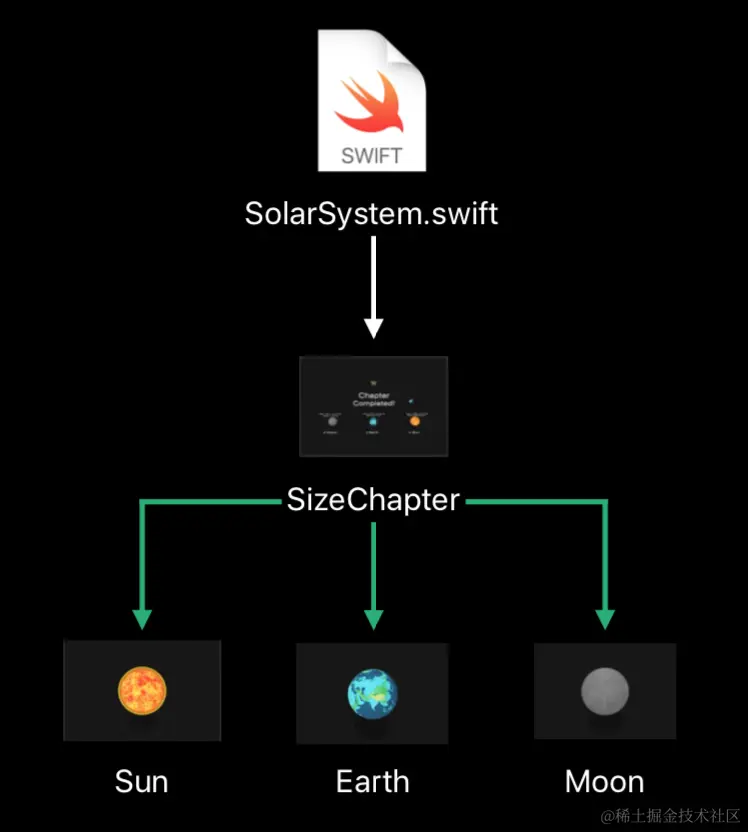

转换前后的对应关系如下图：

同时苹果也提供两种方法来加载 Reality 文件，首先是同步方法加载 Reality 文件：

let seasonsChapter = try? SolarSystem.loadSeasonsChapter()
 // Use the loaded anchor here

异步加载方法：

SolarSystem.loadSeasonsChapterAsync { result in
 switch result {
 case .success(let anchor):
 // Use loaded anchor here
 case .failure(let error):
 // Handle failure
 }
}

访问实体(Entity)：

// Load Reality File anchor, `seasonsChapter`, above...
let sun = seasonsChapter.sun
let earth = seasonsChapter.earth
let moon = seasonsChapter.moon

// Load the “Seasons Chapter” scene from the “SolarSystem” Reality File
let seasonsChapter = try! SolarSystem.loadSeasonsChapter()
// Add the seasons chapter anchor into the scene
arView.scene.anchors.append(seasonsChapter)

以上是将 Reality 文件拖动到 Xcode 中，自动生成相关 Swift 类的加载方法。如果一个 Reality 已经在 Bundle 中，且没有 Swift 文件，或者是从网络下载的，那要怎么处理呢？看下面同步加载方法：

guard let url = Bundle.main.url(forResource: "SolarSystem", withExtension: "reality") else { return
}
let anchor = try? Entity.loadAnchor(contentsOf: url, withName: "SeasonsChapter") // Use the loaded anchor here...

异步加载：

guard let url = Bundle.main.url(forResource: "SolarSystem", withExtension: "reality") else { return
}
let loadRequest = Entity.loadAnchorAsync(contentsOf: url, withName: "SeasonsChapter") _ = loadRequest.sink(receiveCompletion: { completion in
// Handle completion state
}, receiveValue: { anchor in
 // Use loaded anchor here
})

// Load Reality File anchor above...
let sun = anchor.findEntity(named: "Sun")
let earth = anchor.findEntity(named: "Earth")
let moon = anchor.findEntity(named: "Moon")
// Use fetched entities below...

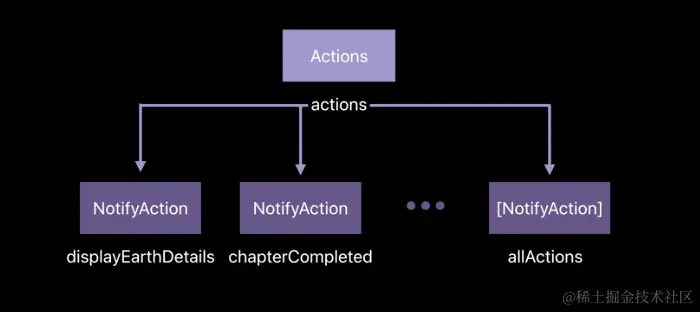

通知动作

前面讲触发器，特地强调了通知动作和通知触发器是用代码来实现的。

通知动作是在 Reality Composer 中预先建立的
会在动作序列中被调用
可以在 app 代码中用闭包来设置
可以在代码中通过名称来访问

seasonsChapter.actions.displayEarthDetails.onAction = { entity in
 // Display details about Fall
}

需要说明的是，通知动作和通知触发器也是包含在生成 Swift 文件中的

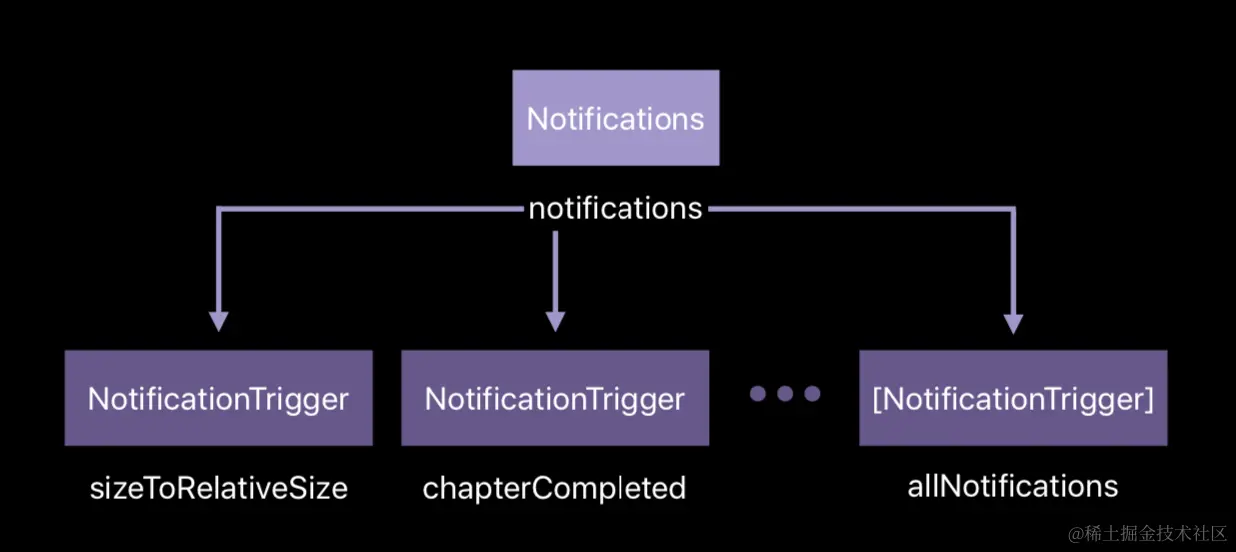

通知触发器

通知触发器也是类似，它可以用来自定义触发条件，用代码决定何时触发

通知触发器是在 Reality Composer 中预先建立的
会启动动作序列
可以在 app 代码中发送
可以在代码中通过名称来访问

seasonsChapter.notifications.showGoldStar.post()
// Replaces targets in the action sequence named `originalTarget.name` with `newTarget`
seasonsChapter.notifications.showGoldStar.post(overrides: [originalTarget.name: newTarget])

Demo

此处继续上面的例子，完善加载逻辑

func loadSizeChapter() {
 SolarSystemLesson.loadSizeChapterAsync { (loadedAnchor, error) in
  guard let sizeAnchor = loadedAnchor, error == nil else {
   return
  }
  // 为点击触发器设置碰撞形状
  sizeAnchor.genrateCollisionShapes(recursive: true)
  // 添加锚点到场景中
  self.arView.scene.anchors.append(sizeAnchor)
  self.sizeChapter = sizeAnchor
  self.setupNotifyActions() // 用来更新 UI 描述，暂未实现
 }
}

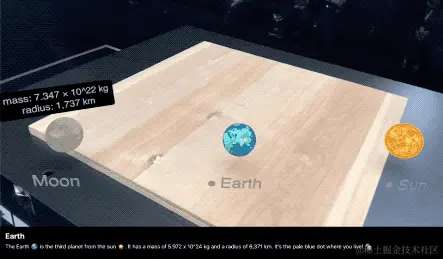

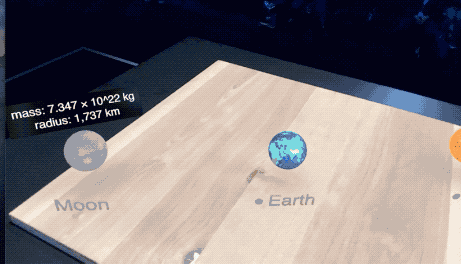

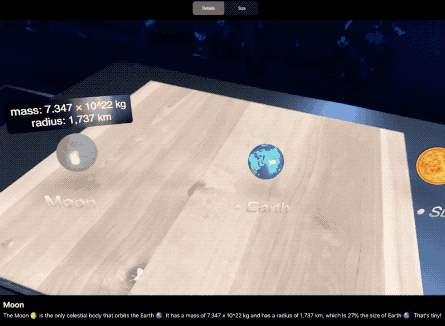

运行之后发现，点击月球，地球，太阳后，3D 物体上方出现了相应的简介，但 UI 界面最下方的简介并没有跟着变化（因为通知发出后，Action 没有实现）所以，我们就需要在加载时，用代码设置通知动作，这样就能在收到点击触发器通知时，触发自定义的动作（点击触发器已经在 Reality Composer 中分别设置好了），更新 UI 界面下方的说明文字。

func setupNotifyActions() {
 let allDisplayActions = sizeChapter.actions.allActions.filter({
  $0.identifier.hasPrefix("Display") })
 for displayAction in allDisplayActions {
  displayAction.onAction = { entity in
   self.displayDetails(for: entity)//更新对应的 UI 描述
  }
 }
}

同时，我们还需要用代码，给 UI 层最上面的 segmentedControl 按键添加逻辑，发送通知来触发设置好的触发器。这样当用户切换显示比例时，会发出通知，3D 模型里（swift 文件里也有）的触发器被触发，就会执行相应的缩小和放大动作。

@IBAction func segmentedControlValueChanged(segmentedControl: UISegmentedControl) {
 if segmentedControl.selectedSegmentIndex == 0 {
  // 缩放到同样大小
  sizeChapter.notifications.scaleToSameSize.post()
 } else if  segmentedControl.selectedSegmentIndex == 1 {
  // 缩放到相对大小
  sizeChapter.notifications.scaleToRelativeSizes.post()
 }
}

类似的，我们还要在结束时，发送通知，以触发相应的结束动画，这里我们假设玩家获得了三星级评价，所以需要根据结果用代码控制星星的数量

@IBAction func didSelectLessonCompletedButton() {
 UIView.animate(withDuration:0.5) {
  self.detailsView.alpha = 0
  self.lessonCompletedButton.alpha = 0
 }
 // 发送通知，触发结束动作
 sizeChapter.notifications.chapterCompleted.post()

 DispatchQueue.main.asyncAfter(deadline: .now() + 1.0) {
  self.displayGoldStars() // 产生星星动画效果
 }
}

func displayGoldStars() {
 guard let star = sizeChapter.specialStar else {
  return
 }
 // 展示金色星星
 let notifications = sizeChapter. notifications
 notifications. showGoldStar.post( )

 // 复制一个星星，在右侧展示
 DispatchQueue. main. asyncAfter ( deadline: .now() + 2.5) {
  let rightStar = star.clone (recursive: true)
  rightStar. setPosition( SIMD3<Float>(0.2, 0.01, 0.0)，relativeTo: star)
  self. sizeChapter. children. append (rightStar)
  notifications. showGoldStar.post (overrides: [ star. name: rightStar])
 }

 // 复制一个星星，在左侧展示
 DispatchQueue. main. asyncAfter ( deadline: .now() + 5.0) {
  let leftStar = star.clone (recursive: true)
  leftStar. setPosition( SIMD3<Float>(-0.2, -0.01, 0.0)，relativeTo: star)
  self. sizeChapter. children. append (leftStar)
  notifications. showGoldStar.post (overrides: [ star. name: leftStar])
 }
}
