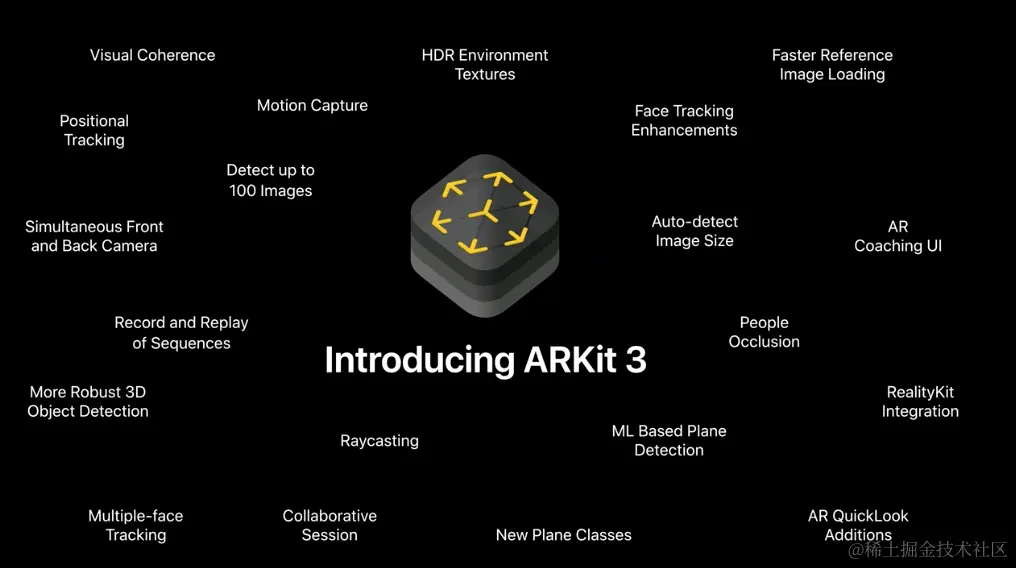

2019年WWDC的《 Session 604 - Introducing ARKit 3 》主要内容速览:

People occlusion：人体遮挡，原理介绍，Demo 演示.
Motion capture：动作捕捉介绍，Demo 演示.
同时打开前后摄像头
多人协作
用户引导 UI
多个面容追踪
其他改进

回顾与概览

ARKit 已经使苹果成为国内最大的 AR 平台，使用者数百万。也诞生了很多好玩的 AR 应用和游戏，比如 AR 版《愤怒的小鸟》。

今年，苹果带来了更多的新特性，来帮助大家更快构建优质 AR 应用。

People occlusion(人体遮挡)

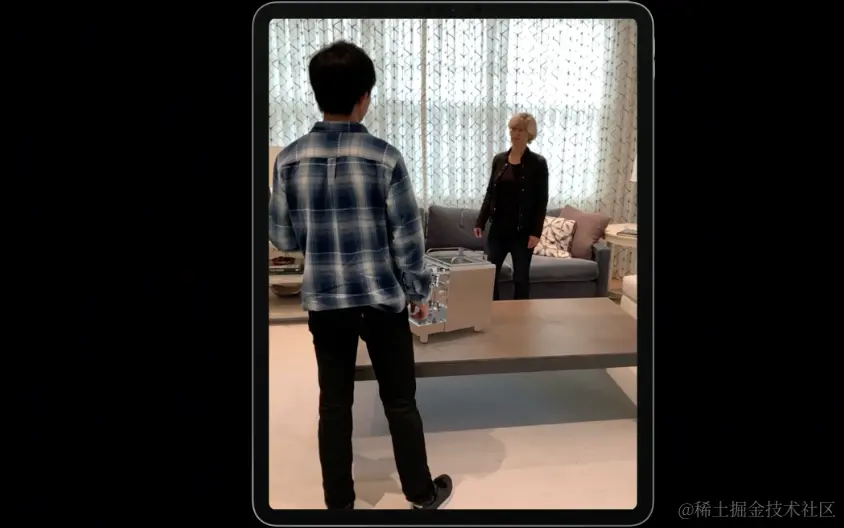

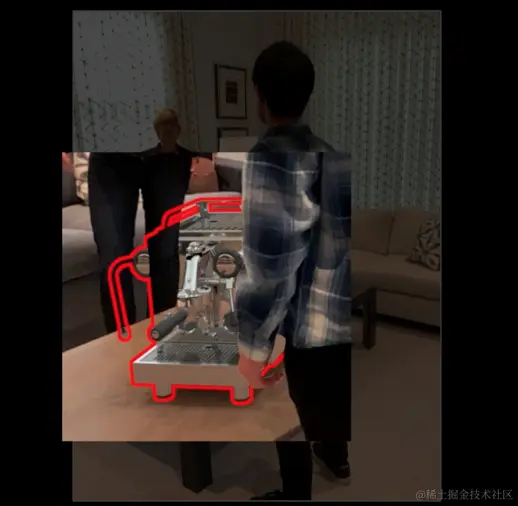

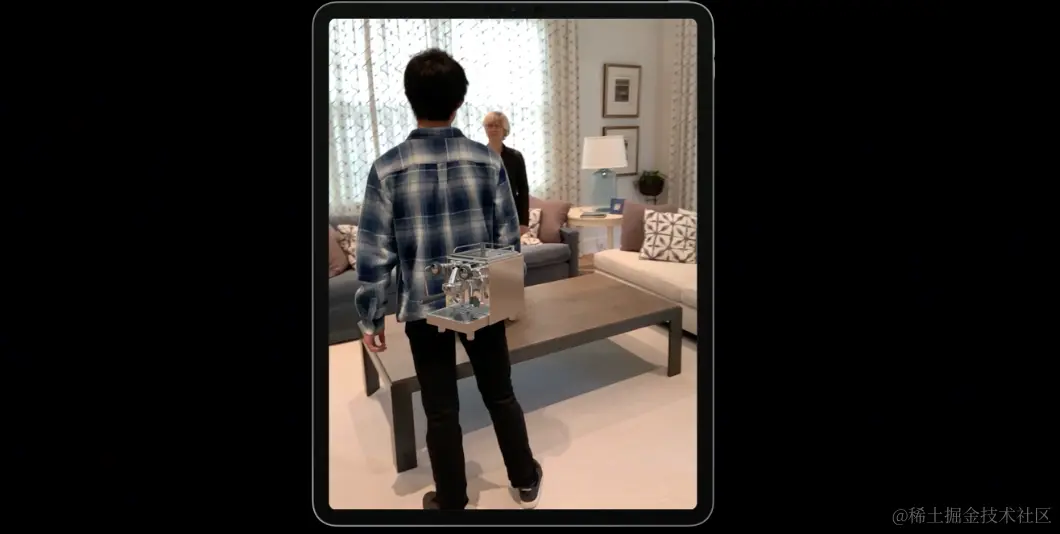

在以前的 ARKit 中，如下面的场景，当我们将 AR 物体放在场景中时，由于 AR 物体显示的层级最高，会遮挡住其他物体和人，但这明显不符合真实场景的透视规律。严重影响了 AR 的真实效果。今年 ARKit 3 带来了人体遮挡技术，它能很好的解决这个问题。效果如下图：

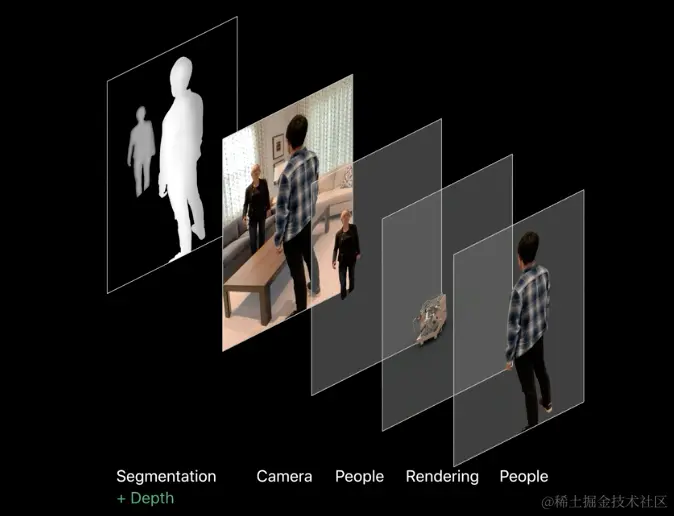

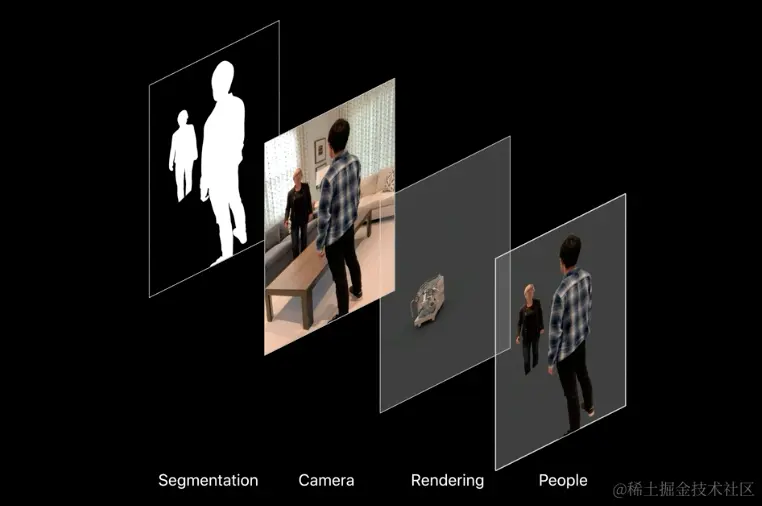

它的原理，就是利用机器学习的分割技术(Segmnetation)，将人体从画面中分离出来，并显示在 AR 物体之前。但是这样仍然有问题，因为场景中实际上是一个人在 AR 物体前，另一个人在 AR 物体后。因此简单地将所有人物显示在 AR 物体前，又会造成新的问题：后面的人错误遮挡了 AR 物体。对此，ARKit 3 也有解决办法：采用带有深度信息的分割技术(Segmentation+Depth)，将不同人物通过深度信息分离开来，然后正确地显示出人物和 AR 物体的遮挡关系。

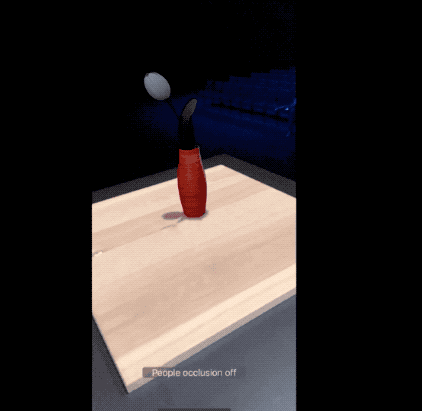

需要说明的是，人体遮挡并不是只对完整人体形状进行识别，部分遮挡同样也能正确处理，比如手部的遮挡：

简单总结一下People occlusion(人体遮挡)：

可以让虚拟物体渲染在人物后面
支持多人场景
支持完整或部分人体
支持 ARView(RealityKit框架)和 ARSCNView(ARKit框架)
深度信息估计
仅支持 A12 及之后处理器

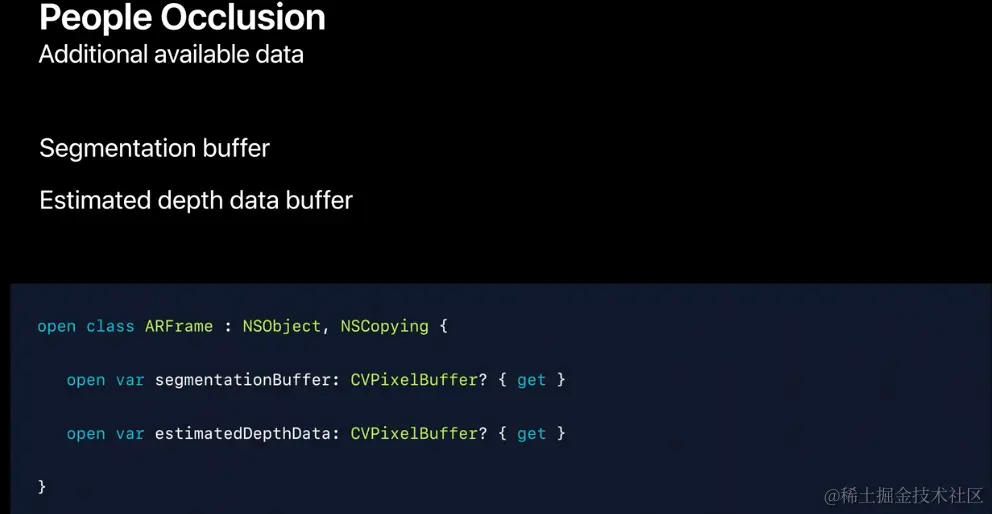

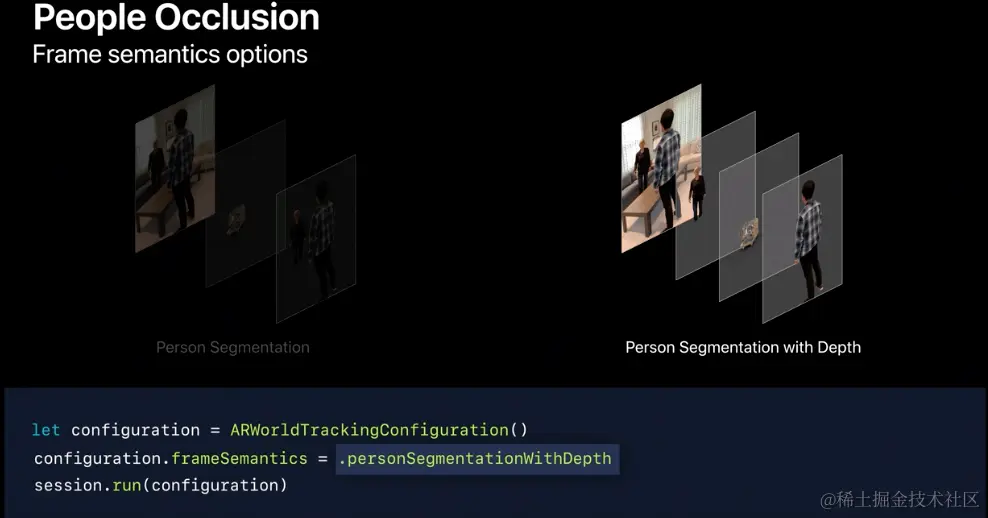

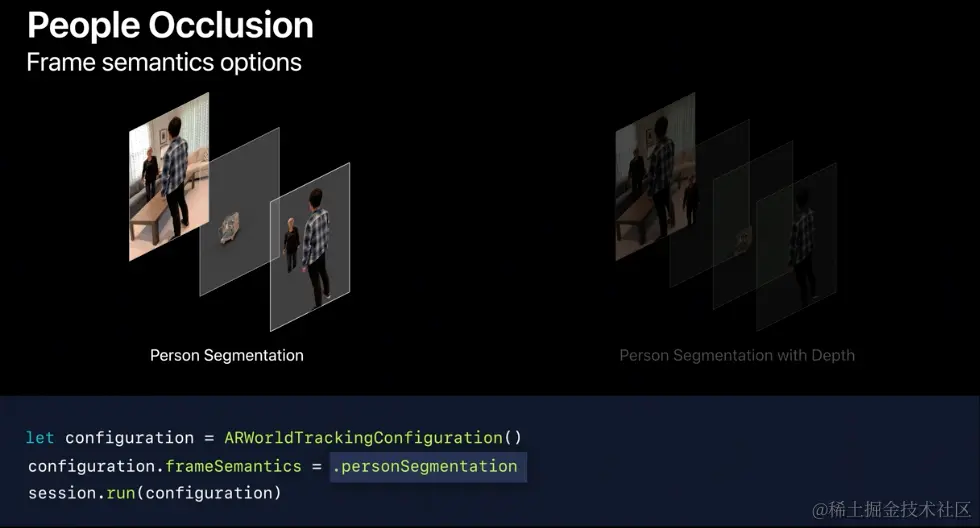

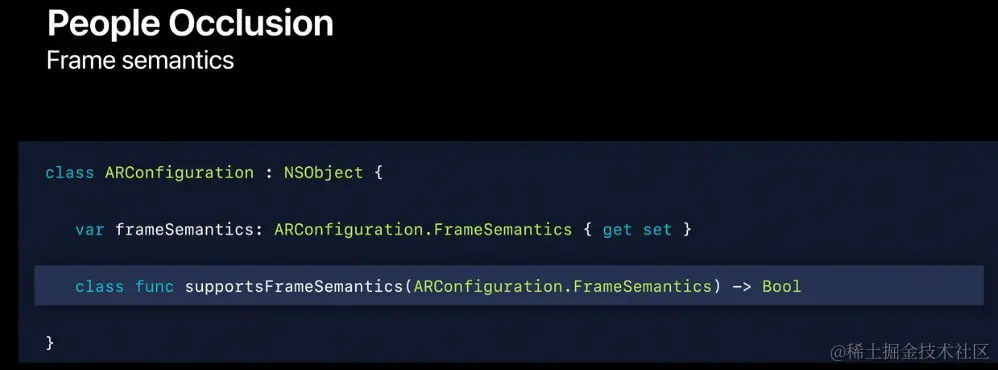

代码：首先，可以调用 API 确定是否支持 AR 的语义分析。如果能确认场景中的人物不会出现在 AR 场景后面，只能在前面(比如绿幕)，那就可以用personSegmentation选项。如果不确定人物的位置，则使用personSegmentationWithDepth选项。另外，如果希望拿到人体相关 buffer 信息，深度相关 buffer 信息，自己进行处理的话，也可以拿到相关像素数据：

Motion capture(动作捕捉)

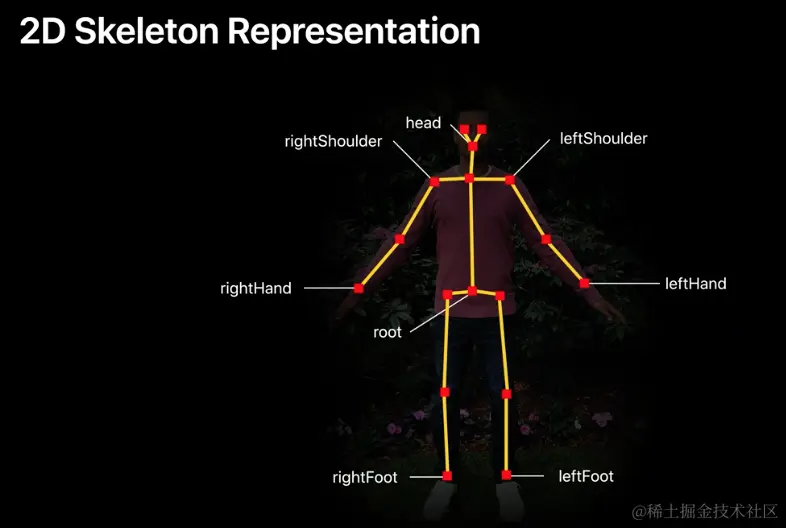

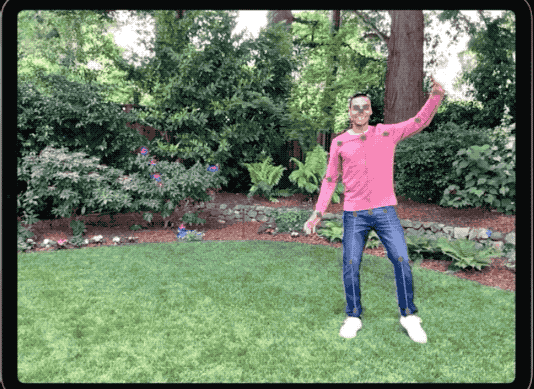

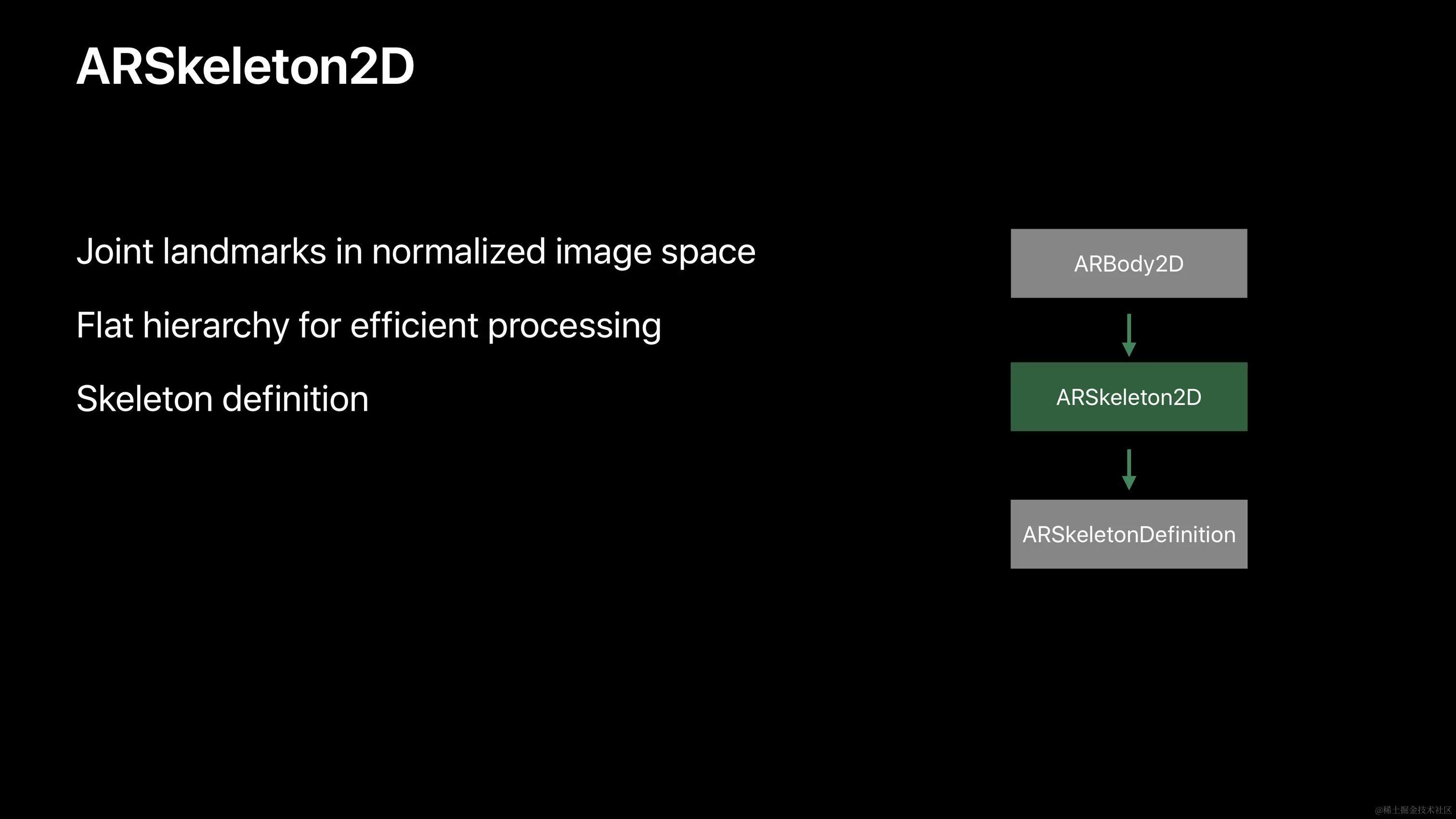

动作捕捉在以前需要使用专用设备来录像，但现在只需要用 iPhone+ARKit 就能实现动作捕捉，并用捕捉到的动作驱动虚拟人偶运动。 ARKit 3 同时提供 2D 和 3D 版本的骨骼模型点位动作捕捉特点：

同时以 2D 和 3D 来追踪人体
提供骨骼呈现点(skeleton representation)
可以驱动一个虚拟角色
支持 A12 及之后

2D 追踪，支持世界追踪，图片追踪和朝向追踪配置

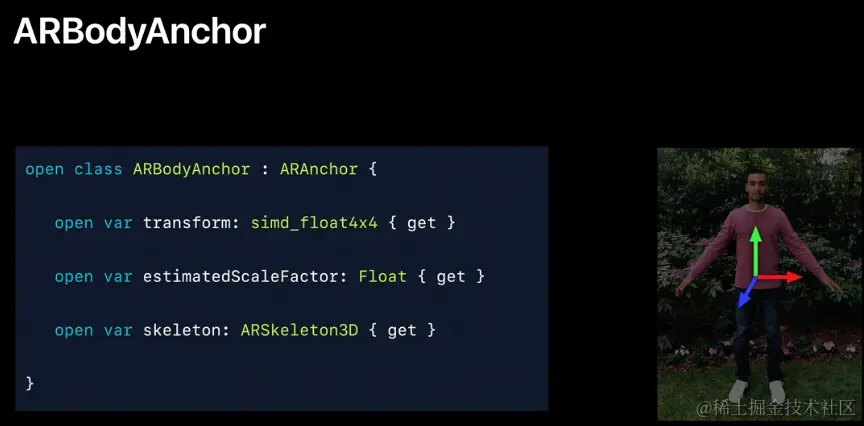

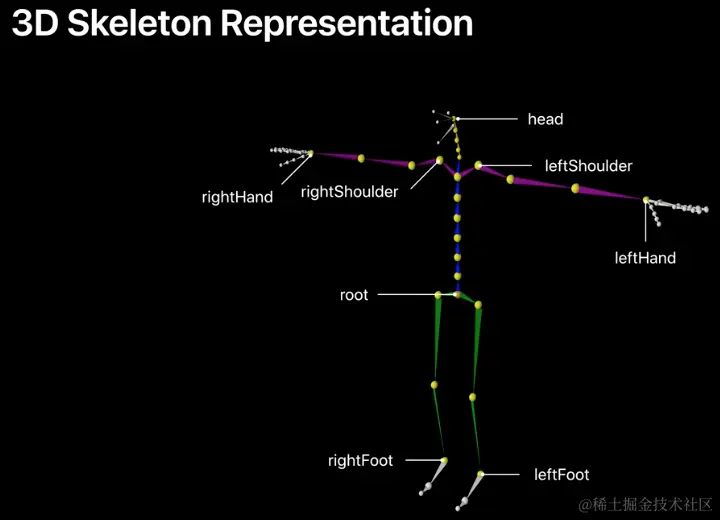

对于 3D 追踪，提供 3D 坐标及骨骼模型大小估计

注意：图中白色部分的叶子节点，并没有被真实追踪，他们的位置只是被估计的，并相对于父连结点不变。比如，手部，脚部，手指。

代码：在 RealityKit 中驱动一个虚拟模型也非常简单，rigged mesh 可以从官网下载

// Animating a 3D character with RealityKit
 // Add body anchor
 let bodyAnchor = AnchorEntity(.body)
 arView.scene.addAnchor(bodyAnchor)
// Load rigged mesh
Entity.loadBodyTrackedAsync(named: "robot").sink(receiveValue: { (character) in
 // Assign body anchor
 bodyAnchor.addChild(character)

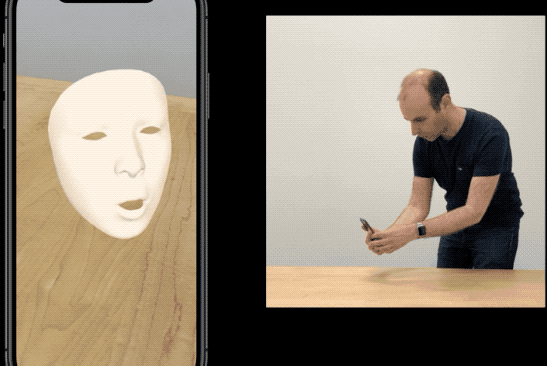

同时打开前后摄像头

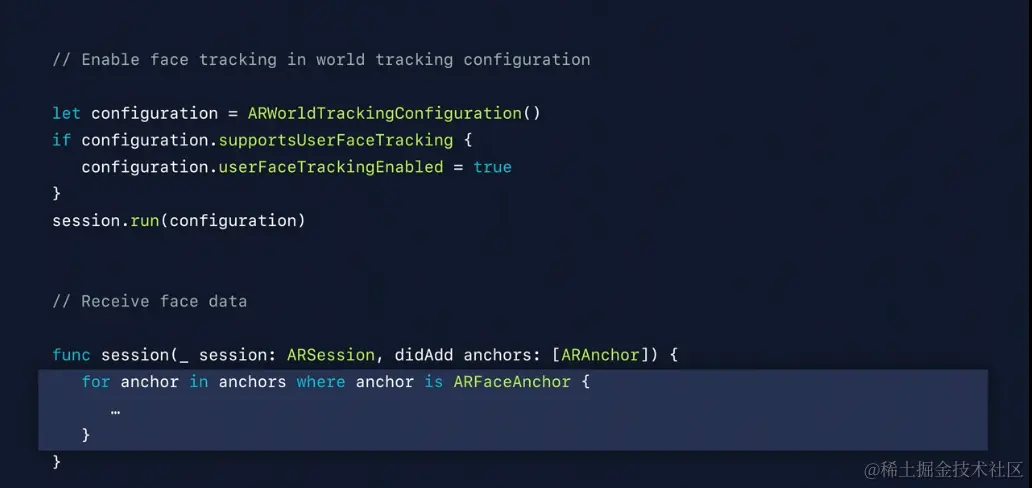

ARKit 3 现在可以同时打开前后摄像头，同时使用 AR 功能。该功能仅支持 A12 及以上设备。代码：

// Enable world tracking in face tracking configuration
let configuration = ARFaceTrackingConfiguration()
if configuration.supportsWorldTracking {
 configuration.worldTrackingEnabled = true
}

session.run(configuration)
// Access world position and orientation
func session(_ session: ARSession, didUpdate frame: ARFrame) {
let transform = frame.camera.transform
...
}

多人协作

在 ARKit 2 中已经可以多人共享同一个世界地图了，简单说就是：当一个用户建立 AR 世界地图后，将数据发送给网络内的其他用户，这样实现多人共享。今年在 ARKit 3 中，多人协作世界更加方便：

持续在多台设备间共享地图数据
特殊网络(Ad-hoc)内多用户体验
在所以设备上进行 ARAnchor 共享和识别
独立的坐标系统

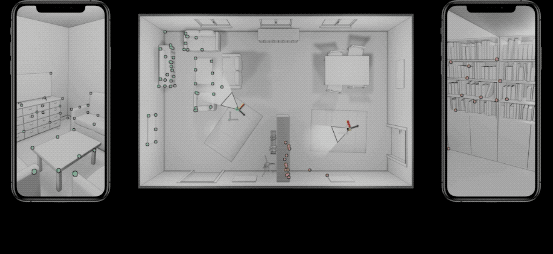

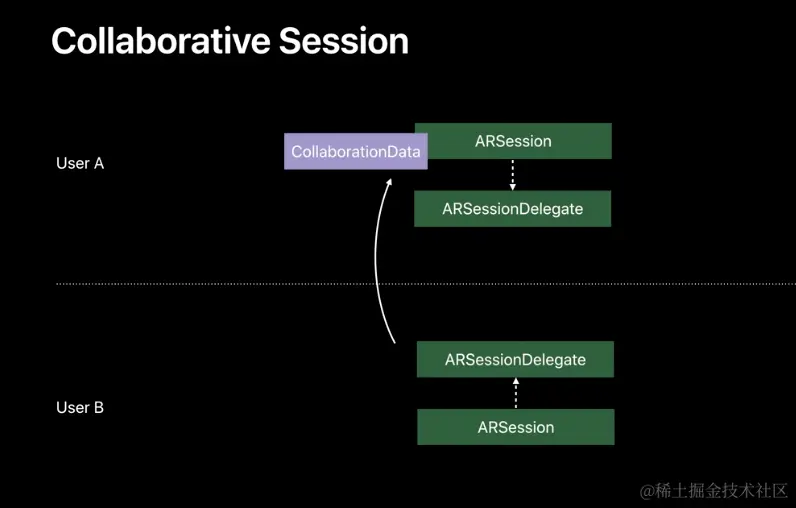

效果如下图：原理如图，用户 A 和用户 B 之间会互相传输CollaborationData，以此来共享数据：

代码：

// Enable a collaborative session with RealityKit

// Set up networking
setupMultipeerConnectivity()
// Initialize synchronization service
arView.scene.synchronizationService =
try? MultipeerConnectivityService(session: mcSession)
// Create configuration and enable the collaboration mode
let configuration = ARWorldTrackingConfiguration()
configuration.isCollaborationEnabled = true
arView.session.run(configuration)

// Session callback when some collaboration data is available
override func session(_ session: ARSession, didOutputCollaborationData data:
ARSession.CollaborationData) {
// Send collaboration data to other participants
mcSession.send(data, toPeers: participantIds, with: .reliable)
}
// Multipeer Connectivity session delegate callback upon receiving data from peers
func session(_ session: MCSession, didReceive data: Data, fromPeer peerID: MCPeerID) {
// Update the session with collaboration data received from another participant
let collaborationData = ARSession.CollaborationData(data)
session.update(from: collaborationData)
}

用户引导 UI

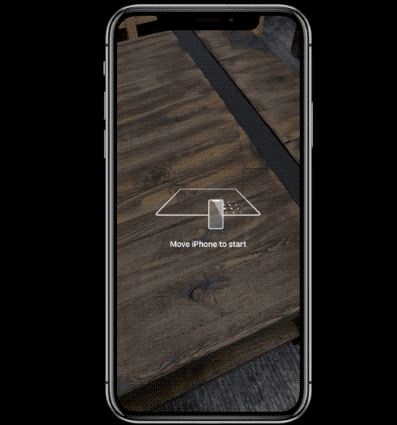

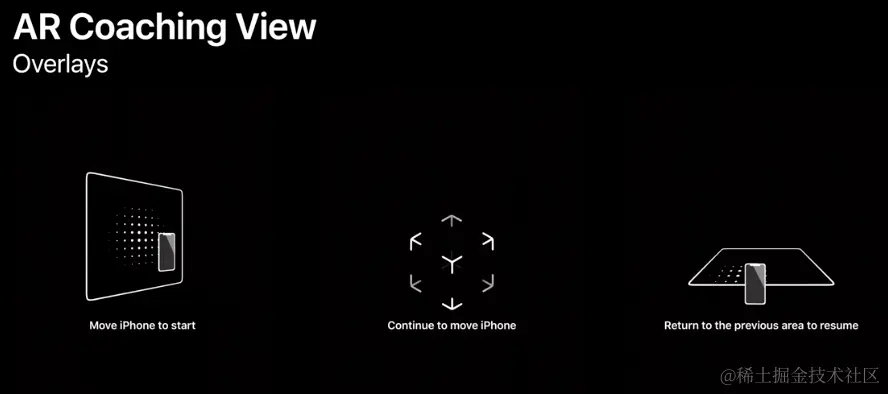

在 AR 应用中，我们经常需要引导用户，告诉用户接下来应该怎么做，比如当用户移动太快时告诉用户慢一点。于是今年引入了AR Coaching View

为 AR 应用程序内置的 UI 图层
引导用户以获得更好的追踪体验
与整个应用一致的设计体验
自动激活和取消
可调整的训练目标

多个面容追踪

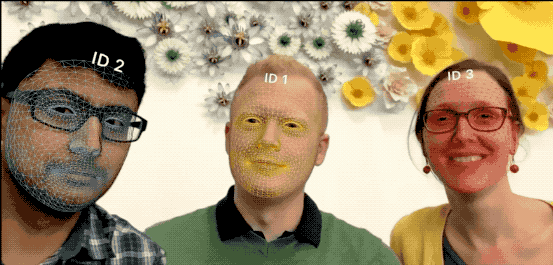

ARKit 2去年已经支持了多个面容的识别，今年 ARKit 3 能在任意面容离开并重新回来时，持续追踪并识别出同一张脸。如下图，离开并重新进入，ID 不变：

其他改进

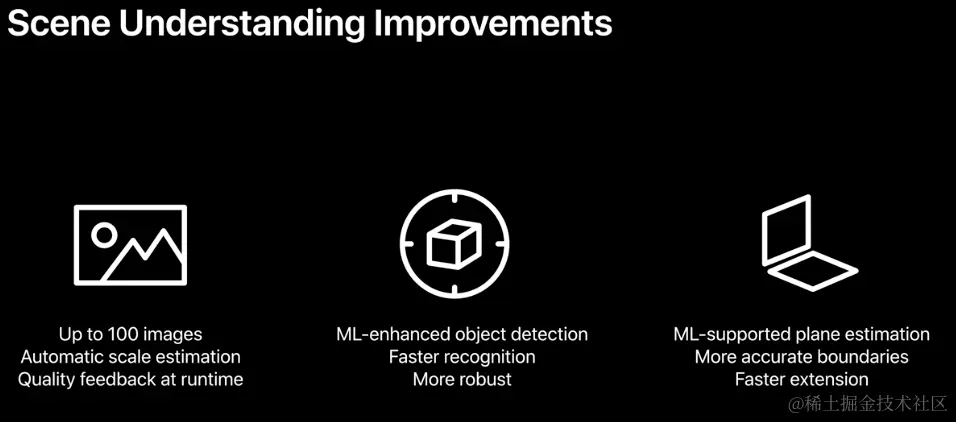

ARKit 3 还有很多其它改进。

图片追踪提高到 100 张，自动大小估计，运行时质量反馈。
机器学习增强的物体检测，更快识别，更健壮
机器学习增强的平面检测，更精确的边界检测，更快的扩展增大

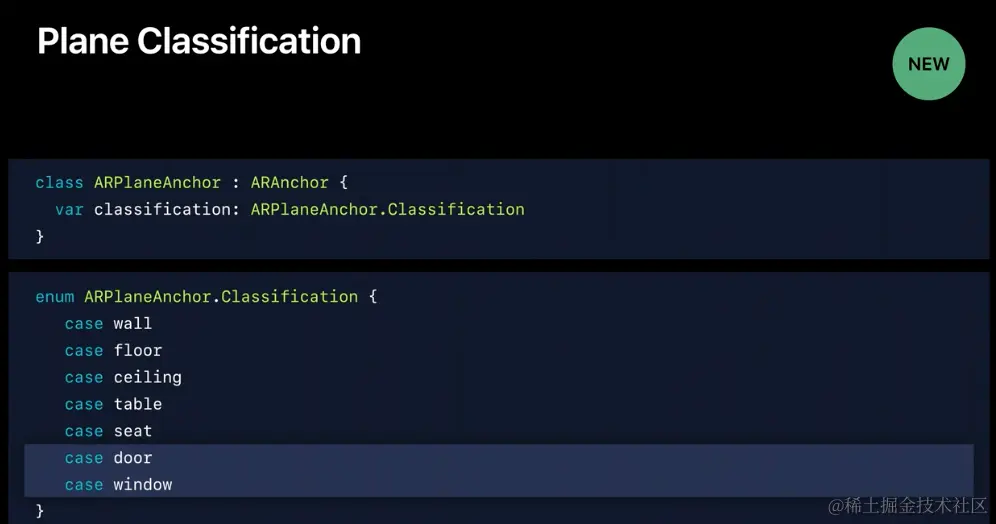

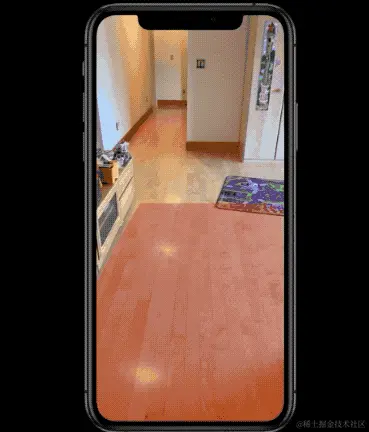

Demo 示例，自动识别墙壁，地板等：

新 Anchor 类型：新 API raycast 的使用，可以更好的放置虚拟物体：

// Create a raycast query
let query = arView.raycastQuery(from: screenCenter,
allowing: .estimatedPlane,
alignment: .any)
// Perform the raycast
let raycast = session.trackedRaycast(query) { results in
// Refine object position with raycast update
 if let result = results.first {
  object.transform = result.transform
 }
}
 // Stop tracking the raycast
 raycast.stop()
