前端面试基础——用CSS画基本图形


前言

在前端面试中，用 CSS 绘制基础的几何图形就是一个经典的面试考点。你能否熟练地用 CSS 实现这些图形，就能体现你对 CSS 部分基础属性和特性的理解。

其中就包含这些属性：

  • border
  • border-radius
  • transform

下面我们就来学习如何用 CSS 绘制一些常见的基础图形,并深入理解实现的原理。

基础图形的绘制

圆形

画圆形其实很简单，只需要一个长宽一致的正方形元素，然后把它的 border-radius 设置为 50% 就可以得到一个圆形。

.circle {
  width: 100px;
  height: 100px;
  background-color: #f00;
  border-radius: 50%;
}

关于 border-radius 必须知道：

  • 其值是圆角的半径，因此 50% 就等同于用正方形边长的一半在元素中心画圆，得到的就是这个正方形元素的内接圆。
  • border-radius 可以设置4个角的值，且每个角可以接受两个参数分别制定水平半径和垂直半径以实现更复杂的效果。默认是水平半径=垂直半径，如需另外设置则用/分隔。如 border-radius: 10px 100px / 120px; 等效于：
    • border-top-left-radius: 10px 120px;
    • border-top-right-radius: 100px 120px;
    • border-bottom-right-radius: 100px 120px;
    • border-bottom-left-radius: 10px 120px;

椭圆形

椭圆形和圆形差不多，原理都是通过设置 border-radius: 50%; 将矩形的角变成圆边，只是宽和高不相等。

.ellipse {
  width: 150px;
  height: 100px;
  background-color: #00f;
  border-radius: 50%;
}

border-radius 的相对值：

思考一下，此时 border-radius: 50%; 等效于什么呢？这个%是相对于谁？

实际上相对的是元素尺寸中较小边长：

  • 水平方向的元素尺寸是水平宽度width加上水平边框border-left与border-right。
  • 垂直方向的元素尺寸是垂直高度height加上垂直边框border-top与border-bottom。

且不论是水平半径还是垂直半径，只要是百分比相对值，都会按这样的规则计算。

这个例子中垂直方向小于水平方向，因此border-radius: 50%;和border-radius: 50% / 50%;都等效于 border-radius: 50px;。

三角形

绘制三角形首先需要创建一个长宽均为 0 的元素，并设置其边框属性来实现绘制。

为什么要使用长宽为 0 的元素？

  • 如果直接使用一个正方形或矩形元素来绘制三角形，需要通过设置裁剪或者 transform 属性来实现。这种方式非常复杂且语义不清。
  • 使用边框绘制三角形可以很容易地调整三角形的大小、形状和颜色。只需要调整边框的宽度和颜色即可。
  • 三角形常常作为页面布局的一部分，比如作为气泡框或者下拉菜单的箭头。使用边框的方式可以很容易地把三角形集成到其他 UI 元素中。
.triangle {
  width: 0;
  height: 0;
  border-left: 50px solid transparent;
  border-right: 50px solid transparent;
  border-bottom: 100px solid #0f0;
}

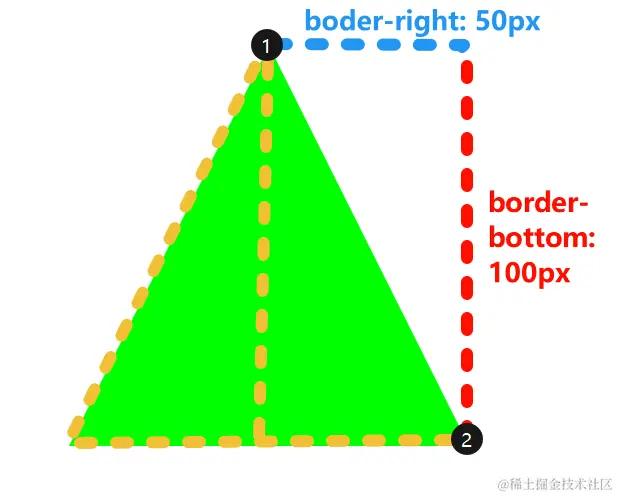

原理解读

  1. 元素宽高都为 0，因此元素本身可以看作一个质点（即图中1号黑点）。
  2. border-bottom 为这个元素赋予了 100px 的高度（从质点向下 100px）。
    • 但由于这个元素的宽为 0 所以这个边框只有高没有宽，本质还是什么也没有。
  3. 此时再加上 border-right ， 给质点右侧加了 50px 的宽度，并且颜色为透明色。
    • border-right 实际上是上边框的右边界连接下边框的右边界。但由于没有上边框，所以上边框的左右边界都是质点本身。而下边框的右边界现在是图中2号黑点。所以如此一连接，就实现了透明色的一角。剩下区域就由下边框颜色补齐。
  4. border-left 也是同理。

所以实际上这个元素的宽高都是边框提供的。只要搞懂边框是谁连接谁就能实现三角形的效果。

因此也可以通过调整有色边是哪一条来控制三角形的方向。

尖角向左的三角形：

.triangle {
  width: 0;
  height: 0;
  border-top: 50px solid transparent;
  border-bottom: 50px solid transparent;
  border-right: 100px solid #0f0;
}

扇形

了解了圆形和三角形，我们就可以通过 border 和 border-radius 联合来实现扇形了。

.sector {
    width: 0;
    height: 0;
    border-left: 50px solid transparent;
    border-right: 50px solid transparent;
    border-bottom: 100px solid blue;
    border-radius: 50%;
}


原理解读

在这个例子中，虽然元素的宽高都为 0，但有一个 100px 高的蓝色边框。

当 border-radius 设置为 50% 时，就等于在元素中心（图中1号橙点）用边框大小的一半作为半径画圆，形成了扇形的效果。

梯形

绘制梯形需要通过设置元素的宽高，同时使用不同的边框宽度和透明色来实现。

.trapezoid {
    width: 150px;
    height: 0;
    border-left: 100px solid transparent;
    border-right: 100px solid transparent;
    border-bottom: 200px solid pink;
}

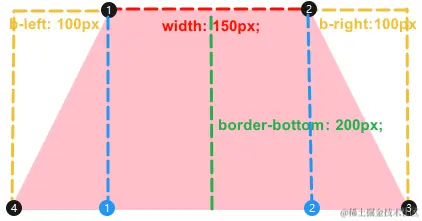

原理解读

  1. 元素高度为 0 但下边框提供了200px的高度。外加元素宽度为 150，初始元素应该是由1、2号黑点与1、2号蓝点包围的矩形。
  2. 此时再加上 border-right ， 给质点右侧加了 50px 的边框宽度，并且颜色为透明色。
    • border-right 是上边框的右边界连接下边框的右边界。上边框是0但元素有宽度，所以上边框的右边界是2号黑点。下边框的右边界现在是图中3号黑点。两点连接部分的外侧被填充透明色，而剩余部分（2、3号黑点与2号蓝点围成的部分）则由下边框颜色填充。
  3. border-left 也是同理。

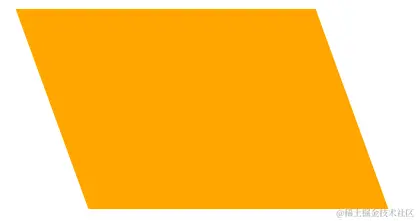

平行四边形

平行四边形可以由矩形使用 transform 属性来倾斜元素。

.parallelogram {
  width: 150px;
  height: 100px;
  background-color: #ffa500;
  transform: skew(20deg);
}


原理解读

  1. 元素的宽度为 150px，高度为 100px，形成了一个普通的矩形。
  2. transform: skew(20deg); 将元素沿 X 轴倾斜 20 度，从而形成了一个平行四边形。

关于 transform: skew(); 的知识

skew() 函数用于对元素进行倾斜变换。它可以沿 x 轴和/或 y 轴倾斜元素。skew() 有两种形式：

  1. skew(x-angle, y-angle) : 同时沿 x 轴和 y 轴倾斜元素。
  2. skewX(x-angle) 和 skewY(y-angle) : 分别沿 x 轴或 y 轴倾斜元素。

菱形

绘制菱形可以通过将正方形元素旋转 45 度来实现。

.diamond {
  width: 100px;
  height: 100px;
  background-color: #00ced1;
  transform: rotate(45deg);
}


关于 transform: rotate(); 的知识

rotate() 函数用于对元素进行旋转变换。它可以围绕元素的中心点旋转指定的角度。

元素中心点也可以通过 transform-origin: x-axis y-axis z-axis; 属性进行指定。

原理解读

  1. 元素的宽度和高度都为 100px，形成了一个正方形。
  2. transform: rotate(45deg); 将正方形旋转 45 度，从而形成了一个菱形。

实战运用

实战案例 1：气泡对话框

气泡对话框是一种常见的 UI 元素，通常用于聊天应用或消息提示。我们可以使用圆形和三角形来创建一个简单的气泡对话框。

HTML

<div class="speech-bubble">
  <div class="bubble-text">Hello, world!</div>
  <div class="bubble-tail"></div>
</div>

CSS

.speech-bubble {
  position: relative;
  display: inline-block;
  max-width: 200px;
  padding: 10px;
  background-color: #00ced1;
  border-radius: 10px;
  color: white;
  font-size: 14px;
}

.bubble-tail {
  position: absolute;
  bottom: -10px; /* Adjust according to the size of the tail */
  left: 20px; /* Adjust to position the tail */
  width: 0;
  height: 0;
  border-left: 10px solid transparent;
  border-right: 10px solid transparent;
  border-top: 10px solid #00ced1;
}

原理解读

  1. .speech-bubble 是对话框主体，通过 border-radius 和背景颜色来设置样式。
  2. .bubble-tail 是对话框的尾巴，通过三角形的边框技巧实现，并通过 position: absolute; 定位在对话框底部。

实战案例 2：加载动画

加载动画在网页中非常常见，可以通过一系列的 CSS 动画和基本图形来实现一个简单的加载动画。

HTML

<div class="loader">
  <div class="circle"></div>
  <div class="circle"></div>
  <div class="circle"></div>
  <div class="circle"></div>
</div>

CSS

.loader {
  display: flex;
  justify-content: space-around;
  width: 100px;
  margin: 50px auto;
}

.circle {
  width: 20px;
  height: 20px;
  background-color: #f00;
  border-radius: 50%;
  animation: bounce 1.5s infinite;
}

.circle:nth-child(1) {
  animation-delay: 0s;
}

.circle:nth-child(2) {
  animation-delay: 0.3s;
}

.circle:nth-child(3) {
  animation-delay: 0.6s;
}

.circle:nth-child(4) {
  animation-delay: 0.9s;
}

@keyframes bounce {
  0%, 100% {
    transform: translateY(0);
  }
  50% {
    transform: translateY(-20px);
  }
}

原理解读

  1. 使用 flex 布局来水平排列四个圆点。

  2. .circle 使用 border-radius: 50%; 设置为圆形，并添加动画效果。

  3. @keyframes bounce 定义了一个上下弹跳的动画，利用 transform: translateY 来实现位移效果。

    @keyframes 规则

    @keyframes <name> 规则用于创建 CSS 动画，通过定义动画过程中关键帧（关键状态）的样式变化来实现。

    方式1：两点关键帧
    @keyframes animation-name {
  from { /* 初始状态样式 */ }
  to { /* 最终形态样式 */ }
}
    方式2：多点关键帧
    @keyframes animation-name {
    0% { /* 初始状态样式 */ }
    /* 中间插入多点 */
    25% { /* 25%时的状态样式 */ }
    75% { /* 75%时的状态样式 */ }
    100% { /* 最终形态样式 */ }
}

    关于transform: translateY();

    transform 属性用于应用2D 或 3D 转换，这里我们使用 translateY() 来实现垂直移动。

    transform: translateY(value);
    • value 可以是长度单位（如 px、em）或百分比。正值向上移动，负值向下移动。

  4. 不同的 .circle 元素通过 animation-delay 设置不同的动画延迟，形成依次弹跳的效果。

    关于 animation-delay 属性

    animation-delay 用于指定动画延迟开始的时间。其值可以是秒或毫秒。
