实验名称
实验四 网际控制报文协议 ICMP 分析
重点难点
重点：ICMP 数据包格式； 难点：探索ICMP 数据包格式各字段具体的物理意义，熟悉ping 、tracert 命令的工作原理
实验目的
1.了解网际控制报文协议ICMP；
2.学习获取网际控制报文协议ICMP 分组，并正确分析其类型。
3.分析ping 、tracert 命令的工作原理。
实验环境
WireShark、IE等软件；实验文件“DHCP-ICMP 数据.cap”.
实验步骤
1、网际控制报文协议 ICMP
为了提高 IP 数据报交付成功的机会，在网际层使用了网际控制报文协议 ICMP(Internet Control Message Protocol)。ICMP 允许主机或路由器报告差错情况和提供有关异常情况的报告。ICMP 不是高层协议，而是 IP 层的协议。ICMP 报文作为 IP 层数据报的数据，加上IP 数据报的首部，组成 IP 数据报发送出去。
ICMP 报文的种类有两种，即 ICMP 差错报告报文和 ICMP 询问报文。
ICMP 报文的前 4 个字节是统一的格式，共有三个字段：即类型、代码和检验和。类型、代码字节的内容表明了 ICMP 的类型，常见的有：类型8、代码0：回显请求；类型0、代码0：回显应答；类型11、代码0：超时。检验和是包括数据在内的整个ICMP 数据包的校验和，其计算方法和IP 头部校验和的计算方法是一样的。
除此之外后面的字段格式针对不同的类型代码内容会有所不同。对于ICMP 回显请求和应答报文来说，接下来是16bits 标识符（Identifier）字段：用于标识本ICMP 进程，区分不同的PING 进程。对于windows 系统来说，具体参考如下：
Microsoft Windows NT - 256
Microsoft Windows 98/98SE - 512
Microsoft Windows 2000 – 512
最后是16bits 序列号字段：用于判断回显应答数据报。实际上windows 系统根据SequenceNumber field 区分ping 进程。
ICMP 差错报告报文共有 5 种：
- 终点不可达 （错误数据报……)
- 源点抑制(Source quench)
- 时间超过 (TTL=0……)
- 参数问题
- 改变路由（重定向）(Redirect)跟踪路由tracert：
- 源主机向目的主机连续发送IP 数据报
- 分别设置TTL=1，2，….
- 未到目的主机的情况：因TTL=0，中间路由器返回给源主机”ICMP 时间超过”差错报文
- 到达目的主机：或者由目的主机返回给源主机”ICMP 终点不可达”差错报文(因UDP端口号非法)；或者由目的主机返回给源主机”ICMP 回显回答”报文(类似于ping)。
编辑

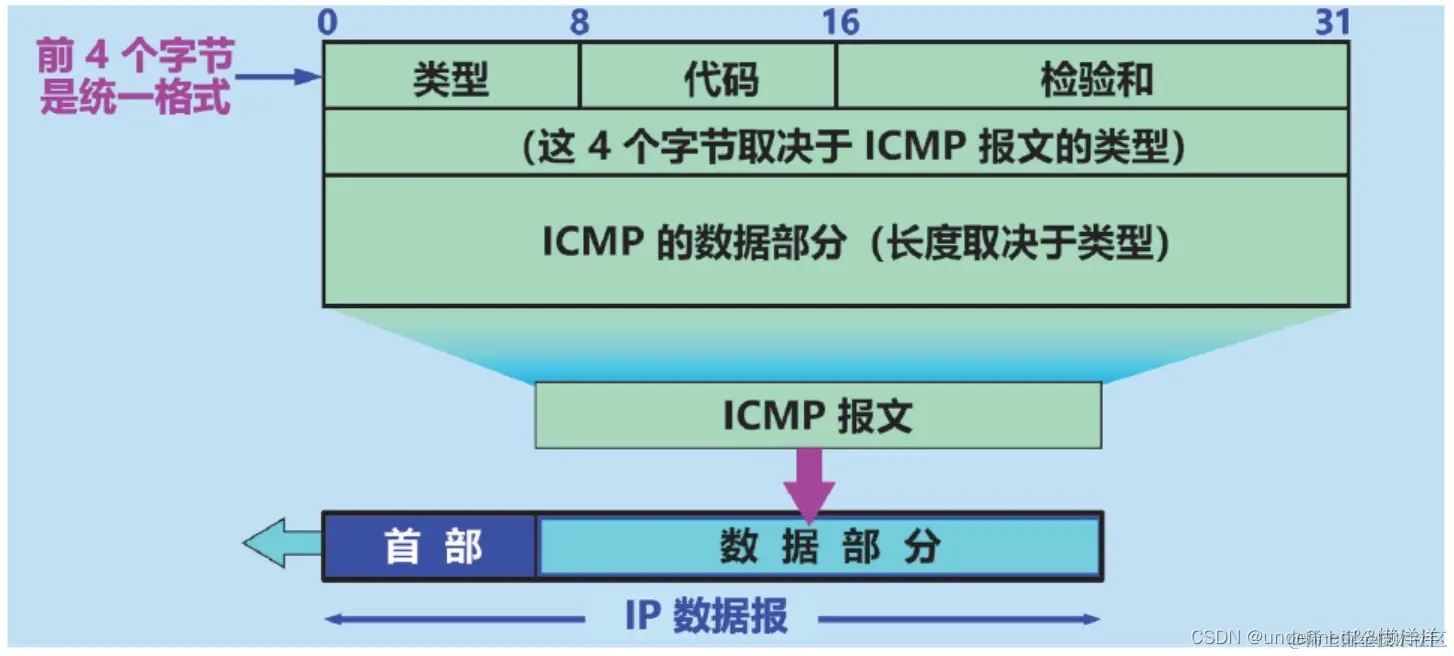

图1 ICMP报文的格式
2、获取ICMP分组，并正确分析其内容
2.1 依次执行以下命令：
ipconfig /release；（释放本地网卡IP地址） arp –d；删除ARP表中所有的内容ipconfig /flushdns ；删除本机上的DNS域名解析列表启动Ethereal，扑获当前网络接口的数据分组。执行以下命令：
ipconfig /renew；重新配置本地网卡IP地址，执行DHCP协议 ping www.sina.com tracert www.163.com结束扑获，并保存该文件，为“DHCP-ICMP数据.cap”，过程见下图：
编辑

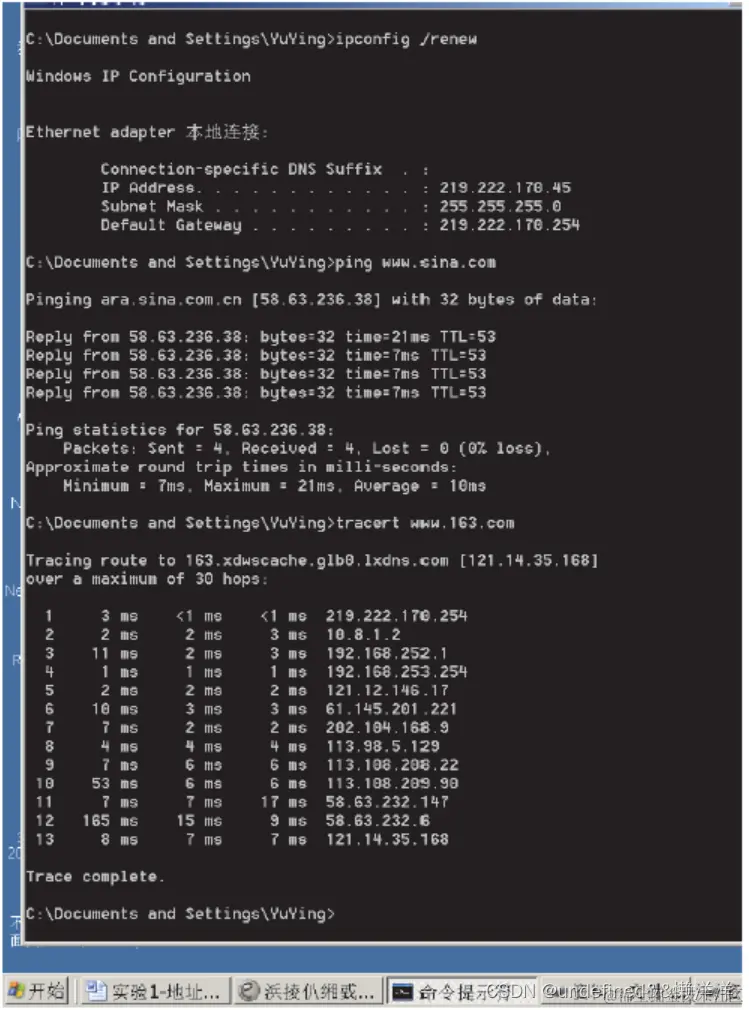

图 2 实验结果
2.2 ICMP数据的分析
上述的ping www.sina.com、tracert www.163.com分别执行了ICMP协议，观察文件可以发现ping www.sina.com对应的是46－61之间的4对ICMP应答分组；tracert www.163.com对应的是98－246之间的ICMP应答分组。
编辑
图3 分组46是ping www.sina.com发送的首个ICMP询问报文
ICMP报文的前 4个字节是统一的格式，共有三个字段：即类型、代码和检验和。ICMP类型：8，回送请求；代码：0，ping 检验和：465c，检验整个报文正确与否其它字段内容：标识符、序列号、数据内容等。
编辑
图4 分组47是对分组46的应答，ping www.sina.com接收的首个ICMP应答报文：类型：0，应答回复；代码：0，ping；检验和：4e5c，检验整个报文正确与否；其它字段内容：标识符、序列号、数据内容等。
下面举例分析tracert www.163.com的过程
编辑

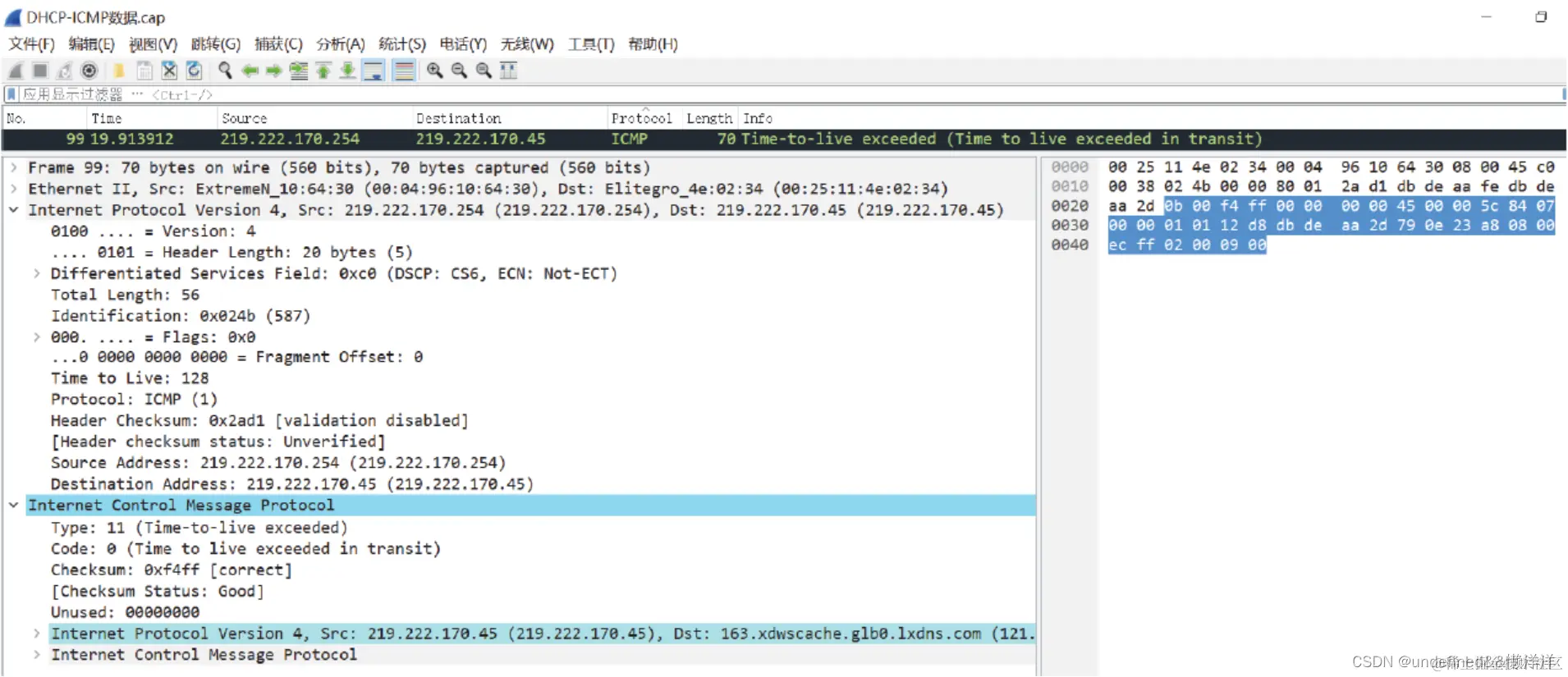

图5 分组99是tracert www.163.com接收的首个ICMP应答报文
类型：11；代码：0，时间超过错误；检验和：f4ff，检验整个报文正确与否；其它字段内容： IP首部、原始IP数据报（分组98）中前8字节。

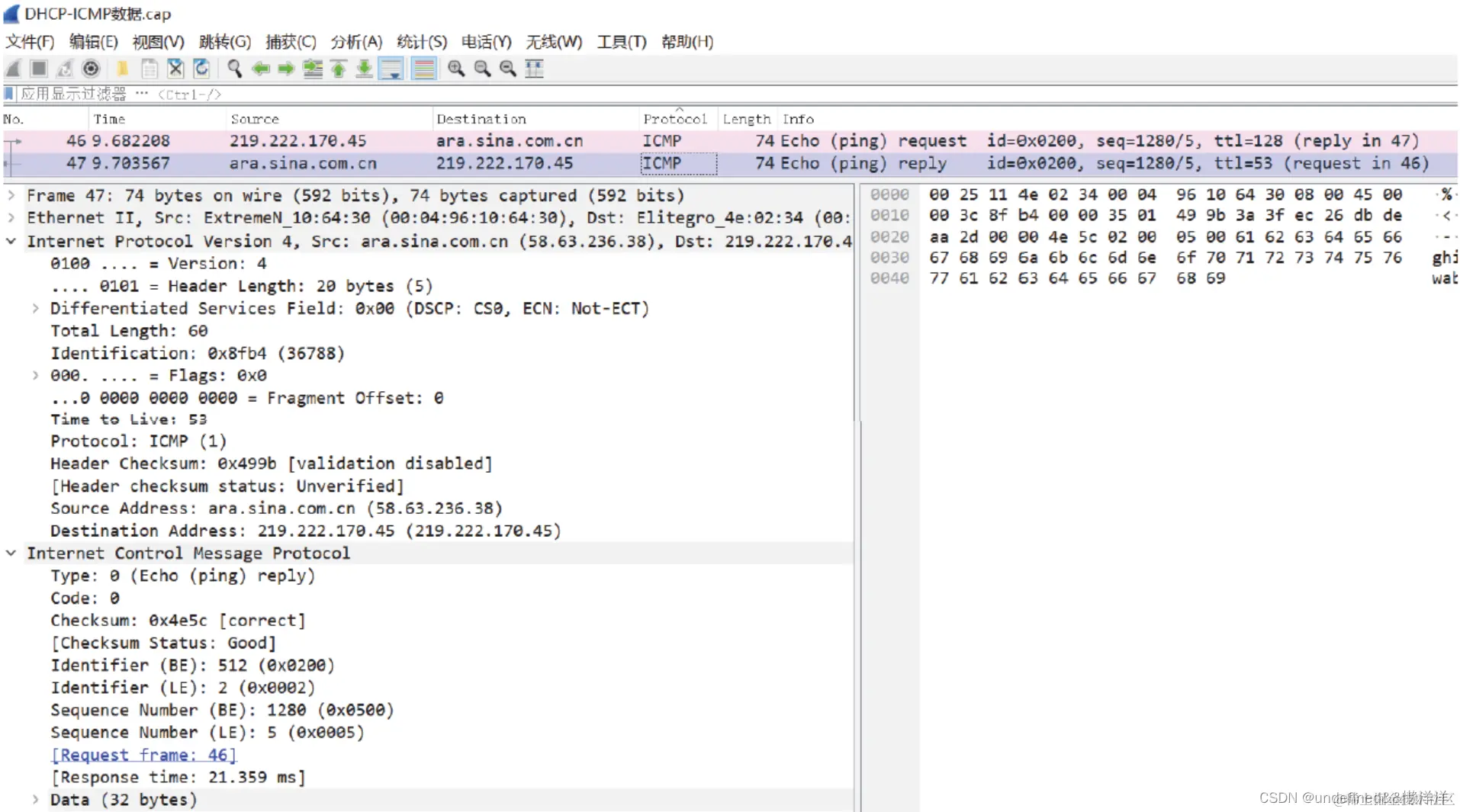

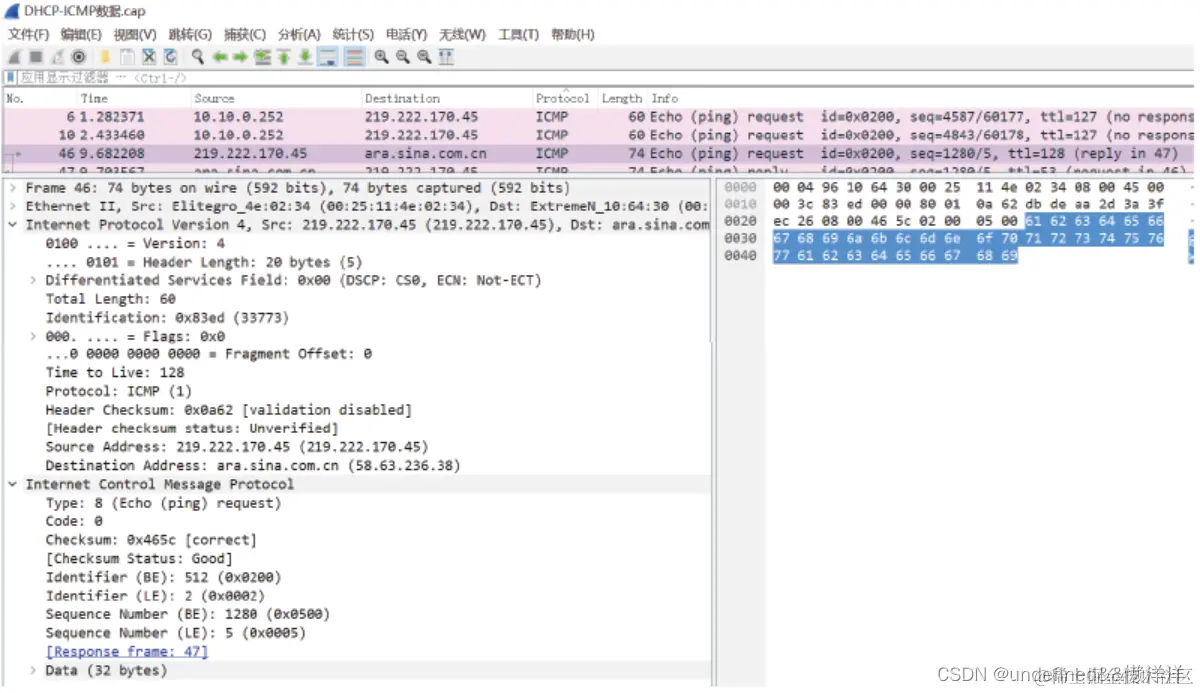

如果发现如下图6 的对ping报文的标识/序号字段解码显示（BE与LE），是因为wireshark考虑到window系统与Linux系统发出的ping报文（主要指ping应用字段而非包含IP头的ping包）的字节顺序不一样（windows为LE：little-endian byte order，即低位字节排放在内存的低地址端，高位字节排放在内存的高地址端。Linux为BE：big-endian）。
编辑
图6 Wireshark对ping报文的标识/序号字段的解析显示（BE与LE）
问题一
1. 分析实验文件“DHCP-ICMP数据.cap”的相关数据报，回答以下问题：执行“ping www.sina.com”对应的数据报有哪些？并参照4.2.2 的方法分析每个数据报ICMP协议的内容。
回答
执行“ping www.sina.com”对应的数据报是46－61之间的4对ICMP应答分组。

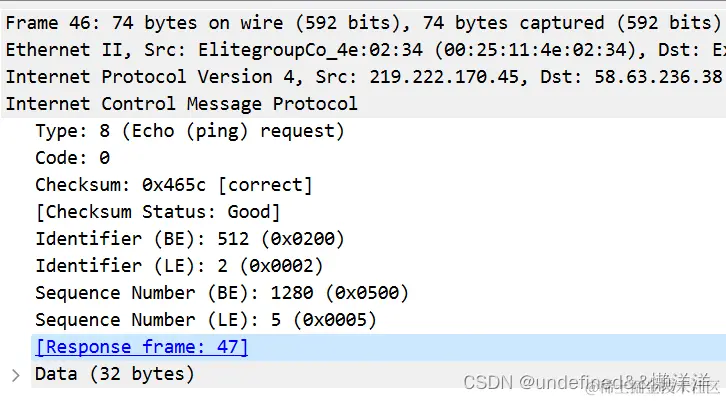

- 分组46：
编辑
上图分组46是ping www.sina.com发送的首个ICMP询问报文。ICMP报文的前 4个字节是统一的格式，共有三个字段：即类型、代码和检验和。
ICMP类型：8，回送请求；
代码：0，ping ；
检验和：465c，检验整个报文正确与否；
其它字段内容：标识符、序列号、数据内容等。

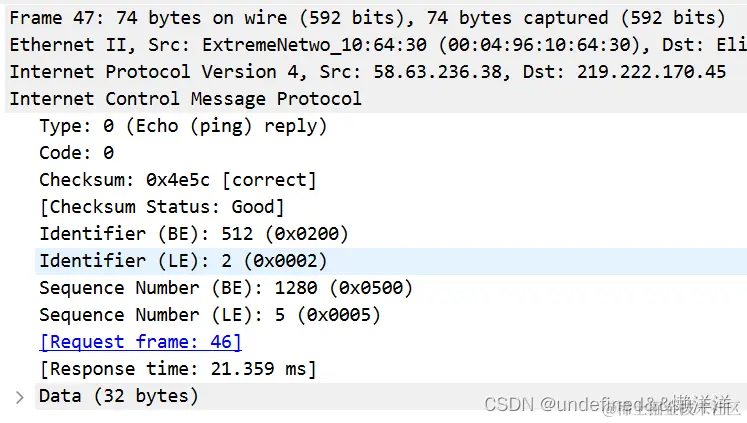

- 分组47：
编辑
上图分组47是对分组46的应答，ping www.sina.com接收的首个ICMP应答报文：
类型：0，应答回复；
代码：0，ping；
检验和：4e5c，检验整个报文正确与否；
其它字段内容：标识符、序列号、数据内容等。

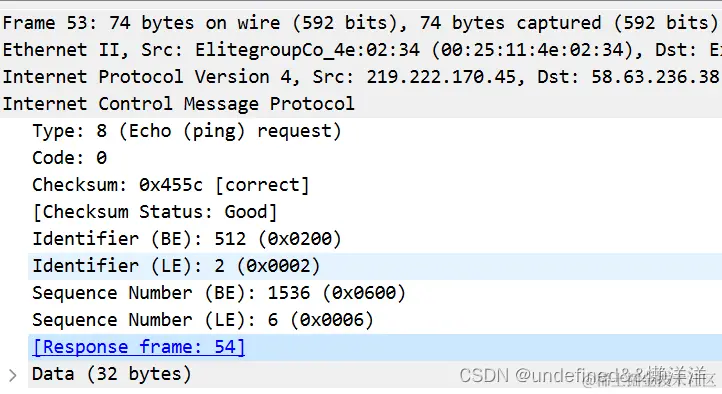

- 分组53：
编辑
上图分组53是ping www.sina.com发送的第2个ICMP询问报文。
ICMP类型：8，回送请求；
代码：0，ping ；
检验和：455c，检验整个报文正确与否；
其它字段内容：标识符、序列号、数据内容等。

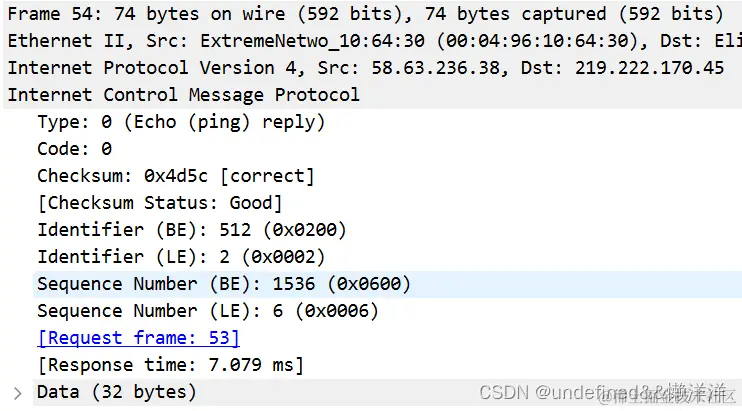

- 分组54：
编辑
上图分组54是对分组53的应答，ping www.sina.com接收的第2个ICMP应答报文：
类型：0，应答回复；
代码：0，ping；
检验和：4d5c，检验整个报文正确与否；
其它字段内容：标识符、序列号、数据内容等。

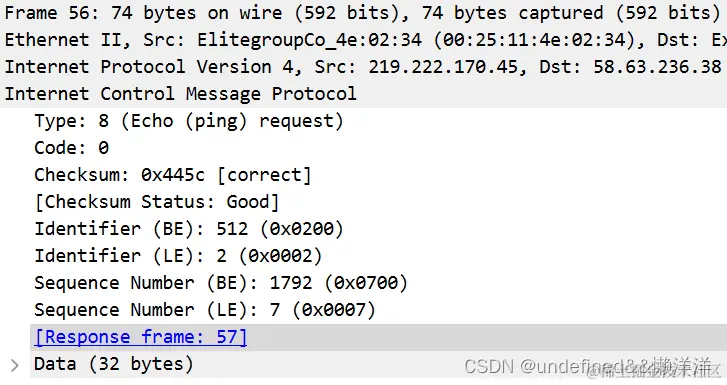

- 分组56：
编辑
上图分组56是ping www.sina.com发送的第3个ICMP询问报文。
ICMP类型：8，回送请求；
代码：0，ping ；
检验和：445c，检验整个报文正确与否；
其它字段内容：标识符、序列号、数据内容等。

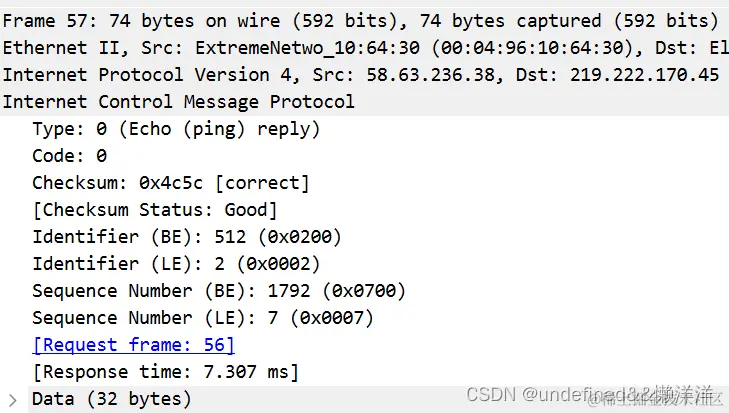

- 分组57：
编辑
上图分组57是对分组56的应答，ping www.sina.com接收的第3个ICMP应答报文：
类型：0，应答回复；
代码：0，ping；
检验和：4c5c，检验整个报文正确与否；
其它字段内容：标识符、序列号、数据内容等。

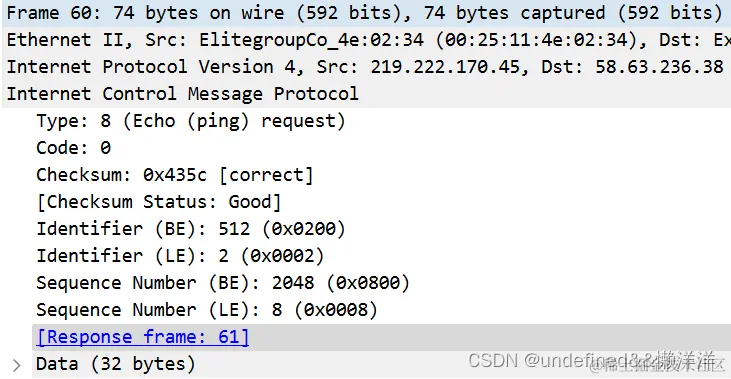

- 分组60：
编辑
上图分组60是ping www.sina.com发送的第4个ICMP询问报文。
ICMP类型：8，回送请求；
代码：0，ping ；
检验和：435c，检验整个报文正确与否；
其它字段内容：标识符、序列号、数据内容等。

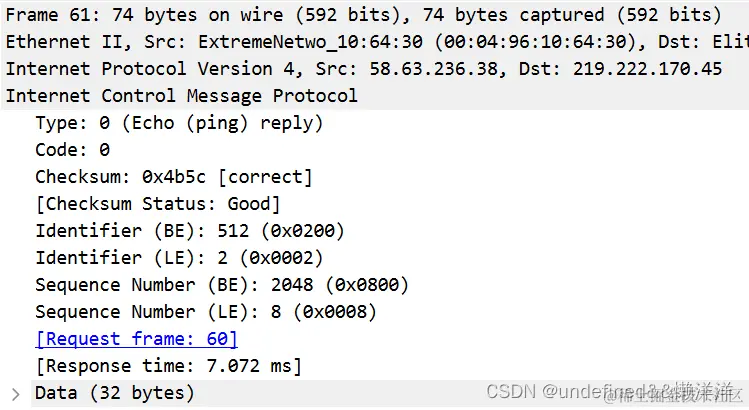

- 分组61：
编辑
上图分组61是对分组60的应答，ping www.sina.com接收的第4个ICMP应答报文：
类型：0，应答回复；
代码：0，ping；
检验和：4b5c，检验整个报文正确与否；
其它字段内容：标识符、序列号、数据内容等。
问题二
2. 结合实例“ping www.sina.com”给出ping命令的原理。
回答
当执行 ping www.sina.com 这个命令时，实际上是在发起一个 ICMP Echo 请求到目标主机 www.sina.com。ping 命令的原理和执行过程：
- DNS 解析：
首先，操作系统会使用 DNS 解析 www.sina.com，获取它的 IP 地址。这里解析得到的IPv4 地址为58.63.236.38。
- 创建 ICMP Echo 请求：
ping 命令会创建一个 ICMP Echo 请求数据包（Ping 数据包）。ICMP Echo 请求的数据包包含以下信息：
Type 和 Code：类型为 8（Echo 请求），代码为 0。
Identifier 和 Sequence Number：用于唯一标识这个 ICMP Echo 请求。它们的值可以由操作系统随机生成或者是按一定规律递增。
Checksum：用于检测数据包在传输过程中是否损坏。
- 发送 ICMP Echo 请求：
操作系统通过网络接口将 ICMP Echo 请求数据包发送到 192.168.1.1（假设这是目标主机的 IPv4 地址）。
数据包通过本地网络设备（如以太网网卡）发送到网络中。
- 目标主机响应：
目标主机接收到 ICMP Echo 请求数据包后，会根据 ICMP 协议规范进行处理。目标主机收到 ICMP Echo 请求后，会生成一个 ICMP Echo 响应（Ping 响应）数据包。ICMP Echo 响应数据包包含以下信息：
Type 和 Code：类型为 0（Echo 回复），代码为 0。
Identifier 和 Sequence Number：与请求中的相同，用于标识这个 ICMP Echo 响应是响应哪个请求的。
Checksum：检验数据包是否在传输过程中被破坏。
- 接收 ICMP Echo 响应：
操作系统接收到 ICMP Echo 响应数据包后，会进行处理。如果接收到了响应，ping 命令将 ICMP Echo 请求和响应的时间信息显示给用户。通常会显示每个数据包的往返时间（RTT），以及有关丢包率的统计信息。
问题三
3. 执行“tracert www.163.com”对应的数据报有哪些？并参照4.2.2 的方法分析每个数据报ICMP协议的内容。（注意观察每个数据报的TTL、ICMP类型代码）
回答
tracert www.163.com对应的是98－246之间的ICMP应答分组。
由于每一跳的探测数据包重复发送3次。如分组98、99、100、101、102、103是发送第一跳的探测数据包。分组99是对98的回复，分组101是对100的回复，分组103是对102的回复。下面仅从每一跳中选择一个分组进行分析。
- 第一跳（以分组99为例）：
编辑
ICMP类型：11，超时；
代码：0，传输期间生存时间为0；
检验和：f4ff，检验整个报文正确与否；
其它字段内容：IP 首部、原始 IP 数据报（分组 98）中前 8 字节。

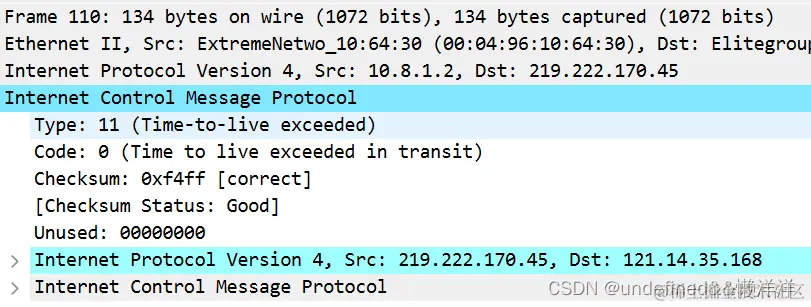

- 第二跳（以分组110为例）：
编辑
ICMP类型：11，超时；
代码：0，传输期间生存时间为0；
检验和：f4ff，检验整个报文正确与否；
其它字段内容：IP 首部、原始 IP 数据报（分组 109）中前 8 字节。
- 第三跳（以分组134为例）：
编辑
ICMP类型：11，超时；
代码：0，传输期间生存时间为0；
检验和：f5ff，检验整个报文正确与否；
其它字段内容：IP 首部、原始 IP 数据报（分组 133）中前 8 字节。

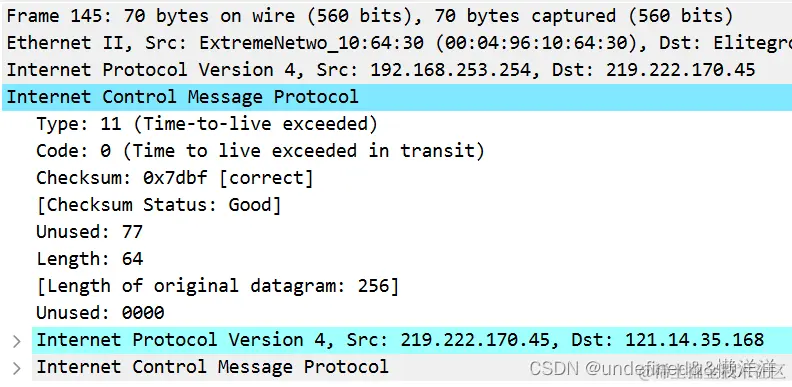

- 第四跳（以分组145为例）：
编辑
ICMP类型：11，超时；
代码：0，传输期间生存时间为0；
检验和：7dbf，检验整个报文正确与否；
其它字段内容：IP 首部、原始 IP 数据报（分组 144）中前 8 字节。
- 第5跳（以分组154为例）：
编辑
ICMP类型：11，超时；
代码：0，传输期间生存时间为0；
检验和：506a，检验整个报文正确与否；
其它字段内容：IP 首部、原始 IP 数据报（分组 153）中前 8 字节。
- 第6跳（以分组165为例）：
编辑
ICMP类型：11，超时；
代码：0，传输期间生存时间为0；
检验和：506a，检验整个报文正确与否；
其它字段内容：IP 首部、原始 IP 数据报（分组 163）中前 8 字节。

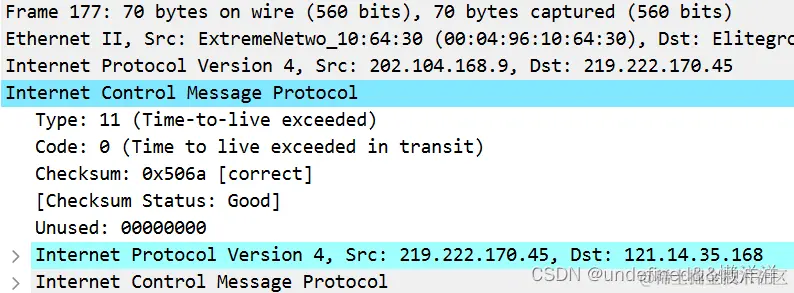

- 第7跳（以分组177为例）：
编辑
ICMP类型：11，超时；
代码：0，传输期间生存时间为0；
检验和：506a，检验整个报文正确与否；
其它字段内容：IP 首部、原始 IP 数据报（分组 176）中前 8 字节。

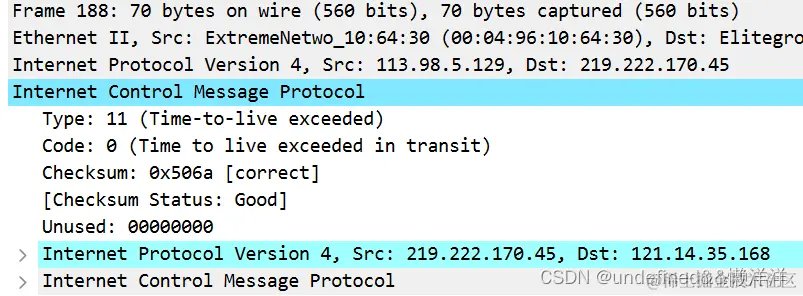

- 第8跳（以分组188为例）：
编辑
ICMP类型：11，超时；
代码：0，传输期间生存时间为0；
检验和：506a，检验整个报文正确与否；
其它字段内容：IP 首部、原始 IP 数据报（分组 187）中前 8 字节。

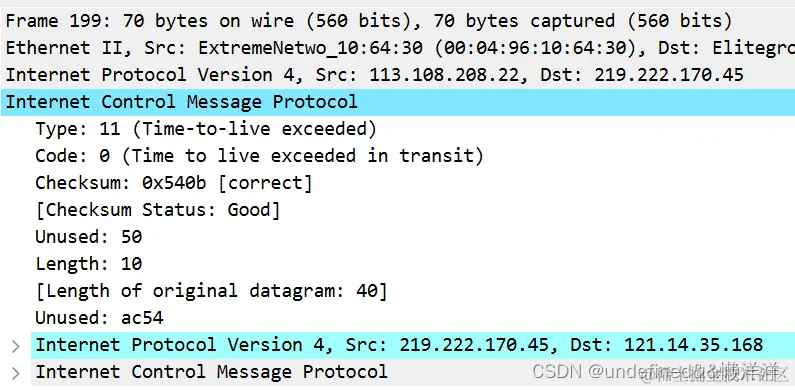

- 第9跳（以分组199为例）：
编辑
ICMP类型：11，超时；
代码：0，传输期间生存时间为0；
检验和：540b，检验整个报文正确与否；
其它字段内容：IP 首部、原始 IP 数据报（分组 197）中前 8 字节。

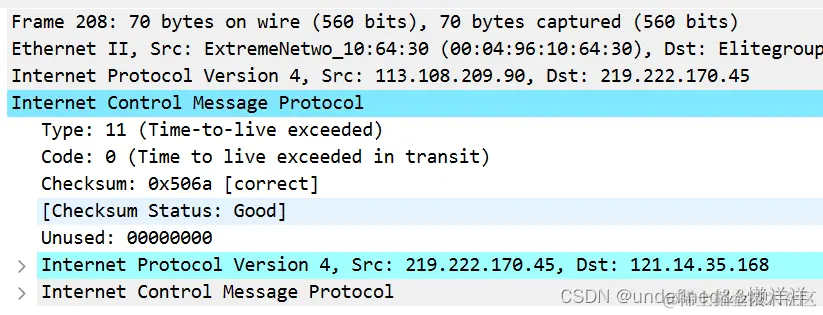

- 第10跳（以分组208为例）：
编辑
ICMP类型：11，超时；
代码：0，传输期间生存时间为0；
检验和：506a，检验整个报文正确与否；
其它字段内容：IP 首部、原始 IP 数据报（分组 207）中前 8 字节。

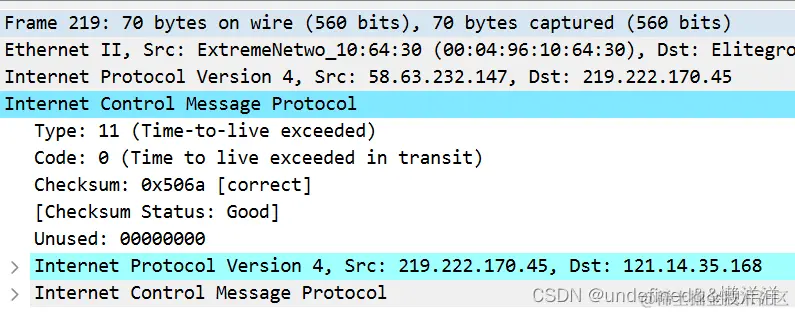

- 第11跳（以分组219为例）：
编辑
ICMP类型：11，超时；
代码：0，传输期间生存时间为0；
检验和：506a，检验整个报文正确与否；
其它字段内容：IP 首部、原始 IP 数据报（分组 218）中前 8 字节。

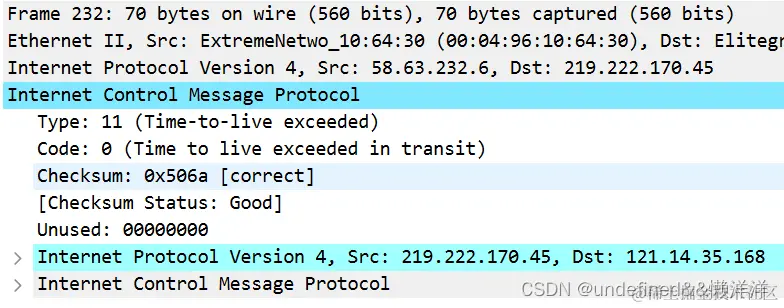

- 第12跳（以分组232为例）：
编辑
ICMP类型：11，超时；
代码：0，传输期间生存时间为0；
检验和：506a，检验整个报文正确与否；
其它字段内容：IP 首部、原始 IP 数据报（分组 230）中前 8 字节。

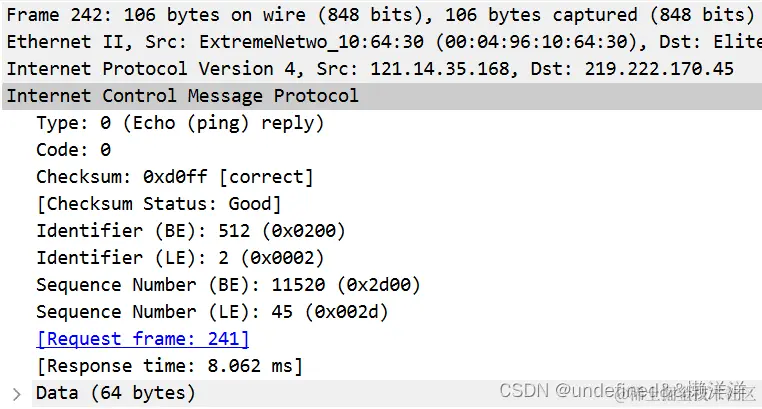

- 第13跳（以分组242为例）：
编辑
类型：0，应答回复；
代码：0，ping；
检验和：d0ff，检验整个报文正确与否；
其它字段内容：标识符、序列号、数据内容等。
问题四
4. 结合实例“tracert www.163.com”给出tracert命令的原理。
回答
tracert命令用于确定从源主机到目标主机路径上的每一跳（即每一个路由器或网关）。通过显示每一跳的信息，tracert可以帮助诊断网络路径问题。以执行tracert www.163.com为例，tracert命令的原理和执行过程：
- DNS****解析：
首先，操作系统会使用 DNS 解析 www.163.com，获取它的IP地址。这里解析结果是121.14.35.168。
- 初始化和发送探测数据包：
tracert 命令使用ICMP数据包来进行探测。每个探测数据包的TTL（生存时间）值初始化为1，并逐步递增。TTL字段的作用是限制数据包在网络中的存活时间，每经过一个路由器，TTL值减1。当TTL值减为0时，数据包会被丢弃，并返回一个“超时”消息。
- 第一跳（TTL=1）：
tracert命令发送一个TTL为1的ICMP Echo请求到目标IP 121.14.35.168。第一个路由器（第一跳）收到TTL为1的数据包后，TTL减为0，路由器丢弃数据包并返回一个ICMP“超时”消息（Time Exceeded）。tracert收到这个“超时”消息后，记录该路由器的IP地址和响应时间。
- 第二跳（TTL=2）：
tracert命令发送一个TTL为2的ICMP Echo请求到目标IP121.14.35.168。第一个路由器将TTL减为1，数据包被转发到下一个路由器（第二跳）。第二个路由器收到TTL为1的数据包后，TTL减为0，路由器丢弃数据包并返回一个ICMP“超时”消息（Time Exceeded）。tracert收到这个“超时”消息后，记录该路由器的IP地址和响应时间。
- 继续逐步递增TTL：
tracert 命令继续发送TTL值逐步递增的数据包，并记录每一跳的路由器信息，直到数据包到达目标主机 121.14.35.168。当数据包到达目标主机时，目标主机不会返回“超时”消息，而是返回一个ICMP Echo回复。
（6）显示路径信息：
tracert 命令将每一跳的路由器IP地址和响应时间显示给用户。每一跳的响应时间通常包括三次探测的时间，以显示路径的稳定性和延迟情况。
