优化Threejs的坐标辅助线,适用于更多场景

1. 前言

相信有不少开发者都是用过Threejs自带的坐标辅助线,用起来非常简单,但是拓展起来较为麻烦,只能指定辅助线的长度,其他的操作使用起来非常麻烦,所以我就想,能不能封装一个看起来更舒服的坐标辅助线同时可以更方便的指定辅助线的长度,粗细等信息

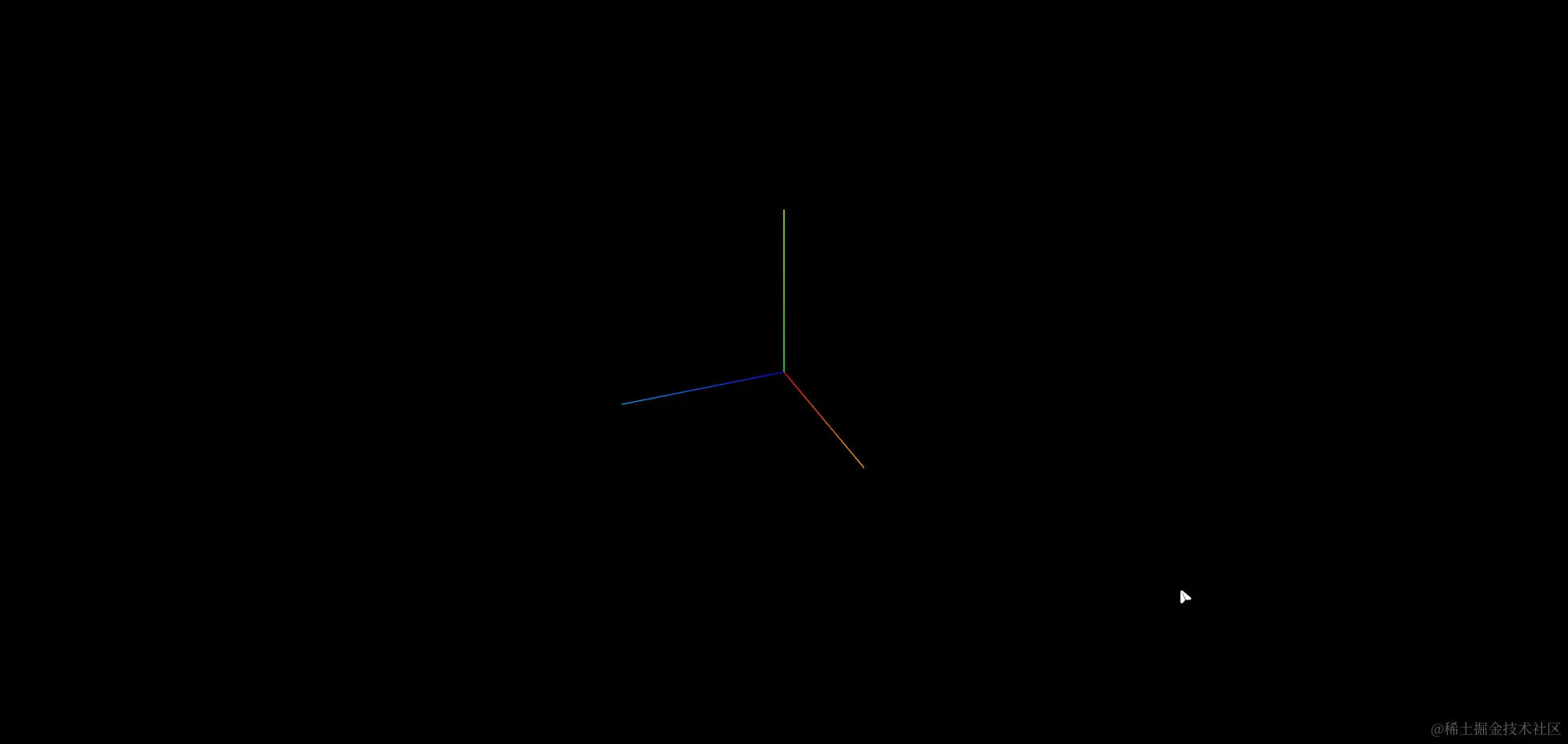

threejs本身自带的辅助线:

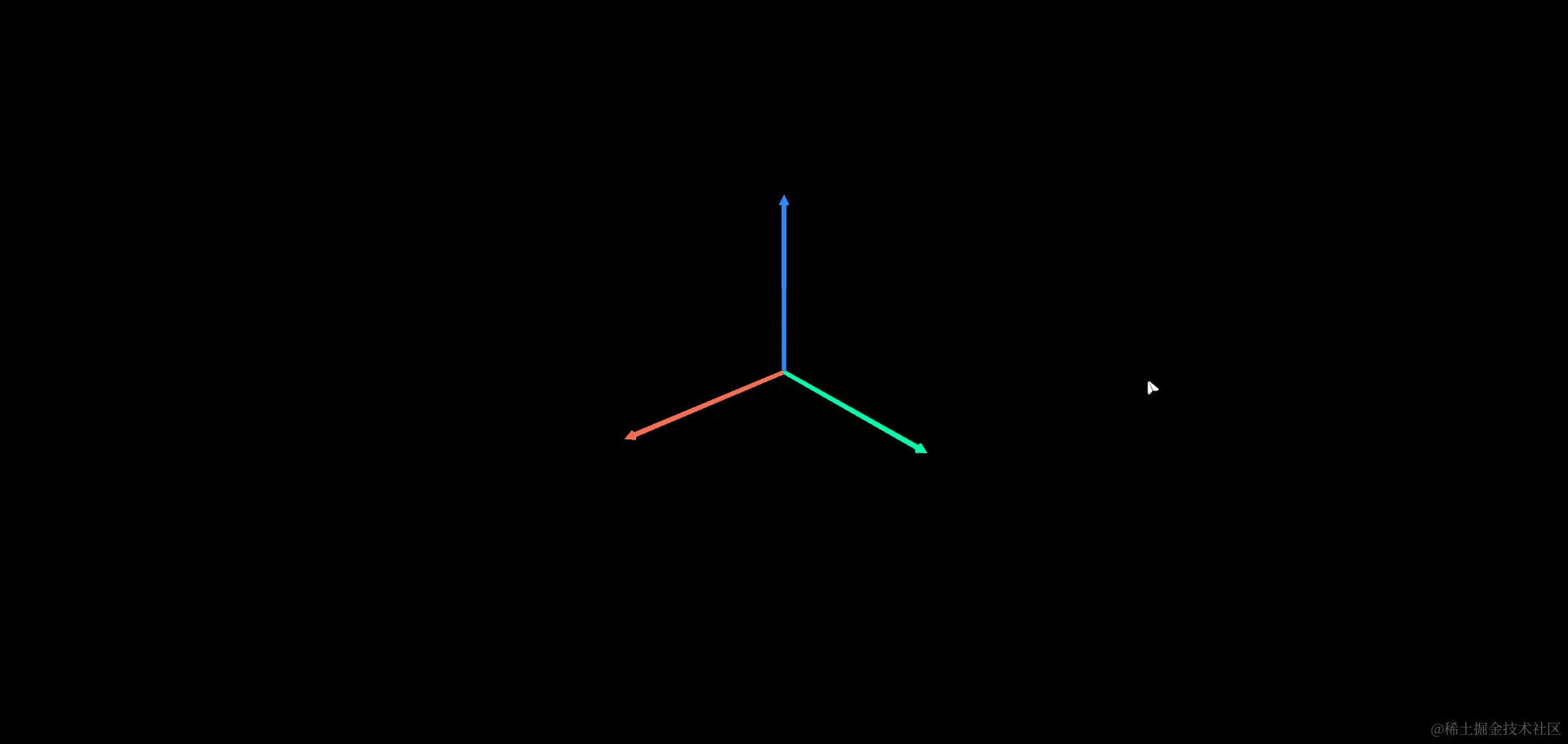

优化后的辅助线:不仅可以自定义各个方向的颜色,也可以调整辅助线的粗细,长度等等

2. 原理

优化后的坐标辅助线主要由以下方法构成

/**
 * 添加xyz三色辅助线
 * @param {Object} model 需要添加辅助线的THREE.Object3D
 * @param {Number} thickness 线条的长度
 * @param {Number} height 线条的高度
 */
function addAxesHelper(model, thickness, height) {
  // 设置三个方向的圆锥+圆锥,形成坐标辅助线
  const axesHelperArr = [
    {
      color: '#00FFB5',
      direction: 'x',
      cylinderDirection: 'z',
      goneDirection: 'y',
      angle: -Math.PI / 2,
    },
    {
      color: '#2F88FE',
      direction: 'y',
      cylinderDirection: 'y',
      goneDirection: 'y',
      angle: -Math.PI / 2,
    },
    {
      color: '#F86C55',
      direction: 'z',
      cylinderDirection: 'x',
      goneDirection: 'y',
      angle: Math.PI / 2,
    },
  ];

  // 循环方向数组
  for (let i = 0; i < axesHelperArr.length; i++) {
    // 获取各个方向的颜色,方向值,旋转方向,旋转角度,圆锥指示方向
    const { color, direction, cylinderDirection, goneDirection, angle } = axesHelperArr[i];
    // 默认粗细缩小100倍
    const crude = thickness / 100;

    // 创建圆柱几何体
    const geometryCylinder = new THREE.CylinderGeometry(crude, crude, height, 32);
    // 创建圆柱材质
    const materialCylinder = new THREE.MeshBasicMaterial({ color });
    // 生成圆柱物体
    const meshCylinder = new THREE.Mesh(geometryCylinder, materialCylinder);
    // 设置圆柱物体默认的旋转方向下的指定旋转角度
    meshCylinder.rotation[cylinderDirection] = angle;
    // 将圆柱的底部对准中心点
    meshCylinder.position[direction] = height / 2;

    // 创建圆锥几何体
    const geometryCone = new THREE.ConeGeometry(crude * 2, 0.05, 32);
    // 创建圆锥材质
    const materialCone = new THREE.MeshBasicMaterial({ color });
    // 生成圆锥物体
    const meshCone = new THREE.Mesh(geometryCone, materialCone);
    // 设置圆锥位置为圆锥的底部
    meshCone.position[goneDirection] = height / 2;

    // 圆锥添加到圆柱中
    meshCylinder.add(meshCone);

    // 圆柱+圆锥的箭头组合添加到指定的Object3D对象中
    model.add(meshCylinder);
  }
}

如以上代码所示,传入一个需要添加辅助线的模型,通知指定线条的粗细以及长度即可,如果没有指定,也有默认的长度以及粗细,并且内置了各个坐标方向的颜色

解释:

1. 优化后的坐标辅助线本质上是由一个圆柱体与圆锥体组成的
2. 将圆柱体与圆锥体组成一个箭头,通过内置的角度数据以及指定各个辅助线对应的方向,将其添加到模型中即可

3. 使用实例(整体代码):

<!--
 * @Author: wangzhiyu <w19165802736@163.com>
 * @version: 1.0.0
 * @Date: 2024-03-12 16:30:13
 * @LastEditTime: 2024-05-30 13:31:15
 * @Descripttion: Threejs自定义辅助线
-->
<template></template>

<script setup>
import { onMounted } from 'vue';
// 导入threejs
import * as THREE from 'three';
// 导入轨道控制器
import { OrbitControls } from 'three/addons/controls/OrbitControls.js';

// 初始化场景,相机,渲染器
const scene = new THREE.Scene();
// THREE.PerspectiveCamera(摄像机垂直角度, 摄像机宽高比,摄像机近端面,摄像机远端面);
const camera = new THREE.PerspectiveCamera(75, window.innerWidth / window.innerHeight, 0.1, 5000);
// 设置摄像机的位置
camera.position.set(2.5, 1.51, 1.02);
// 摄像机添加到场景中
scene.add(camera);
// 渲染器
const renderer = new THREE.WebGL1Renderer({ antialias: true });
// 设置渲染器尺寸
renderer.setSize(window.innerWidth, window.innerHeight);

// 创建轨道控制器
const controls = new OrbitControls(camera, renderer.domElement);
// 开启阻尼效果
controls.enableDamping = true;

/**
 * 添加xyz三色辅助线
 * @param {Object} model 需要添加辅助线的THREE.Object3D
 * @param {Number} thickness 线条的长度
 * @param {Number} height 线条的高度
 */
function addAxesHelper(model, thickness, height) {
  // 设置三个方向的圆锥+圆锥,形成坐标辅助线
  const axesHelperArr = [
    {
      color: '#00FFB5',
      direction: 'x',
      cylinderDirection: 'z',
      goneDirection: 'y',
      angle: -Math.PI / 2,
    },
    {
      color: '#2F88FE',
      direction: 'y',
      cylinderDirection: 'y',
      goneDirection: 'y',
      angle: -Math.PI / 2,
    },
    {
      color: '#F86C55',
      direction: 'z',
      cylinderDirection: 'x',
      goneDirection: 'y',
      angle: Math.PI / 2,
    },
  ];

  // 循环方向数组
  for (let i = 0; i < axesHelperArr.length; i++) {
    // 获取各个方向的颜色,方向值,旋转方向,旋转角度,圆锥指示方向
    const { color, direction, cylinderDirection, goneDirection, angle } = axesHelperArr[i];
    // 默认粗细缩小100倍
    const crude = thickness / 100;

    // 创建圆柱几何体
    const geometryCylinder = new THREE.CylinderGeometry(crude, crude, height, 32);
    // 创建圆柱材质
    const materialCylinder = new THREE.MeshBasicMaterial({ color });
    // 生成圆柱物体
    const meshCylinder = new THREE.Mesh(geometryCylinder, materialCylinder);
    // 设置圆柱物体默认的旋转方向下的指定旋转角度
    meshCylinder.rotation[cylinderDirection] = angle;
    // 将圆柱的底部对准中心点
    meshCylinder.position[direction] = height / 2;

    // 创建圆锥几何体
    const geometryCone = new THREE.ConeGeometry(crude * 2, 0.05, 32);
    // 创建圆锥材质
    const materialCone = new THREE.MeshBasicMaterial({ color });
    // 生成圆锥物体
    const meshCone = new THREE.Mesh(geometryCone, materialCone);
    // 设置圆锥位置为圆锥的底部
    meshCone.position[goneDirection] = height / 2;

    // 圆锥添加到圆柱中
    meshCylinder.add(meshCone);

    // 圆柱+圆锥的箭头组合添加到指定的Object3D对象中
    model.add(meshCylinder);
  }
}

addAxesHelper(scene, 1.3, 1);

// 渲染函数
function render() {
  // 更新渲染器
  renderer.render(scene, camera);
  // 更新轨道控制器
  controls.update();
  requestAnimationFrame(render);
}

onMounted(() => {
  render();
  document.getElementById('app').appendChild(renderer.domElement);

  // 窗口缩放处理
  window.addEventListener('resize', () => {
    // 设置渲染器尺寸
    renderer.setSize(window.innerWidth, window.innerHeight);
    // 更新相机宽高比
    camera.aspect = window.innerWidth / window.innerHeight;
    // 更新相机投影矩阵
    camera.updateProjectionMatrix();
    // 设置渲染器像素比
    renderer.setPixelRatio(window.innerWidth / window.innerHeight);
  });
});
</script>

<style lang="scss" scoped></style>

4. 总结:

通过使用圆柱体与圆柱体组合的方式,将一个圆柱体与圆锥体组合为一个方向的辅助线,以相同的方法组合出三个方向的辅助线,之后指定宽度与辅助线的粗细,作用于指定模型的不同方向即可实现

以上就是本章博客的全部内容了,希望可以对你有所帮助😁
