前言
在现代工业自动化和智能设备管理的背景下，对实时数据通信与设备监控的需求日益增加。ZL450边缘网关作为一款先进的串口通信解决方案，不仅满足了这些要求，还通过其多样的连接性和高效的数据处理能力，为企业带来了显著的效率提升。本文将对ZL450进行深入的设备测评，探索其在实际应用中的表现及其对现代化工业生态的贡献。 ZL450边缘网关（以下简称ZL450） 是一款支持 TDD-LTE/FDD-LTE 通信和以太网通信的 RTU。支持TDD-LTE、FDD-LTE网络数据连接、静态 IP 地址和 DHCP 自动获取 IP 地址，同时可为用户提供数据传输、协议解析等功能。

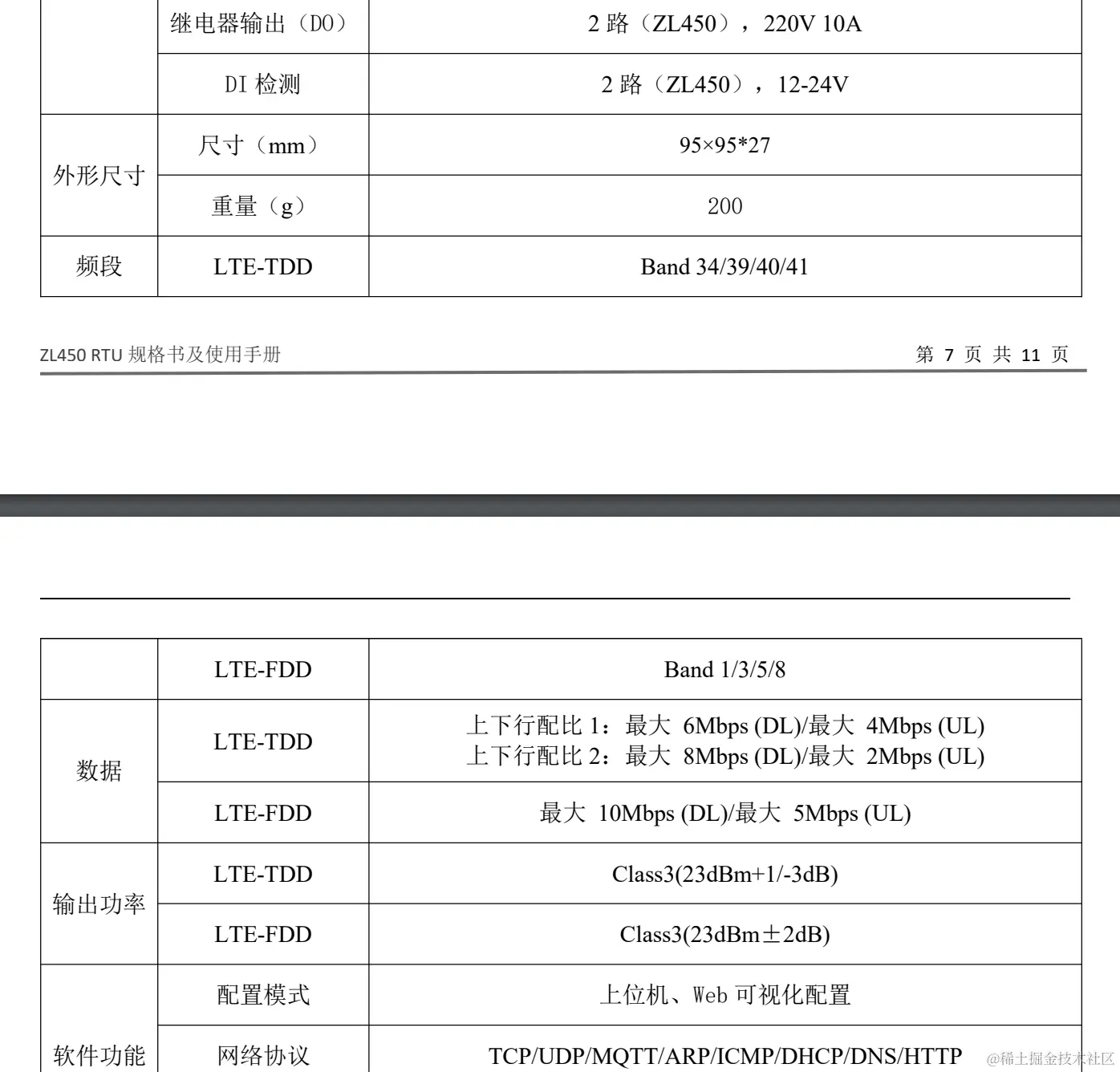

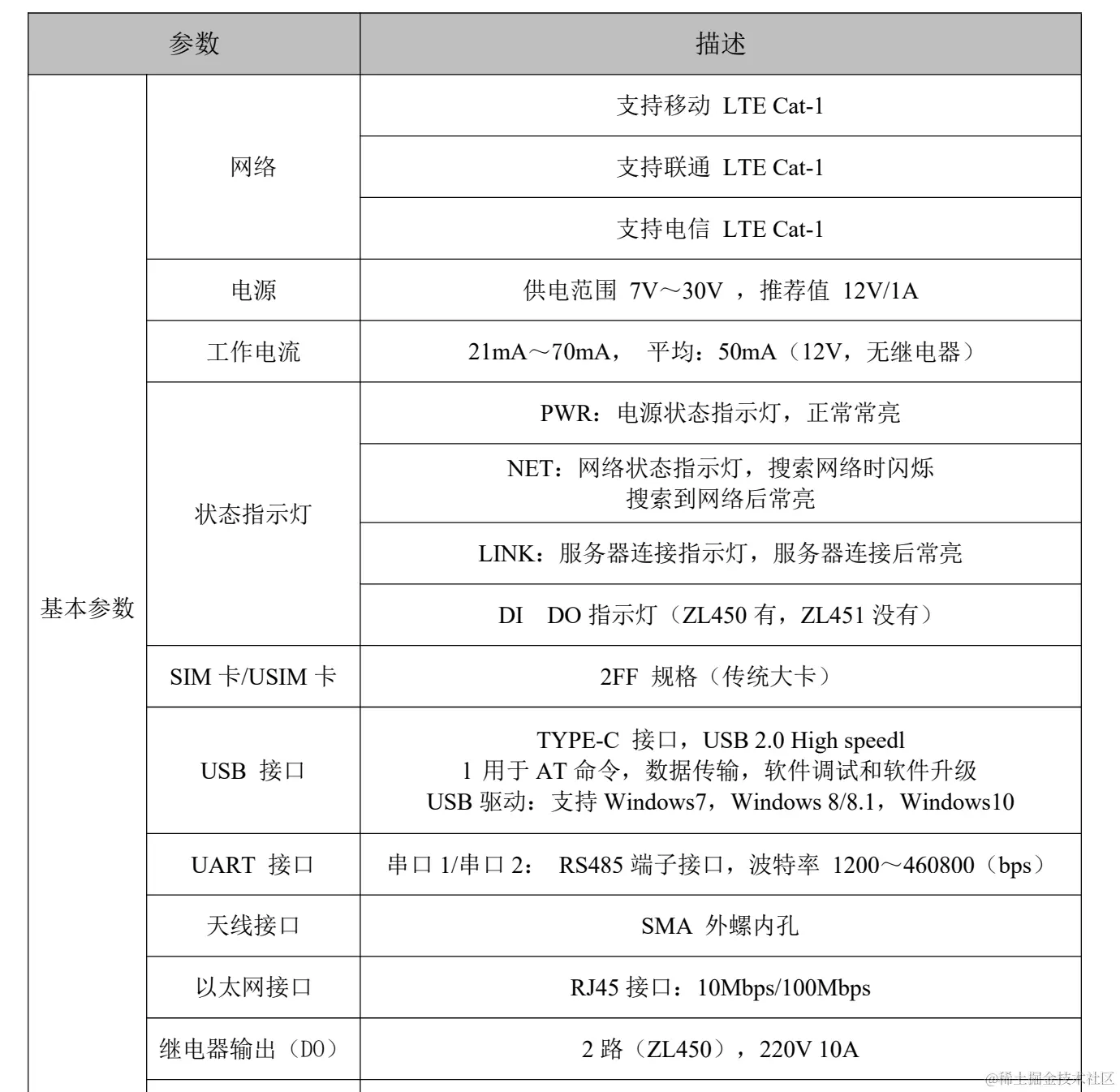

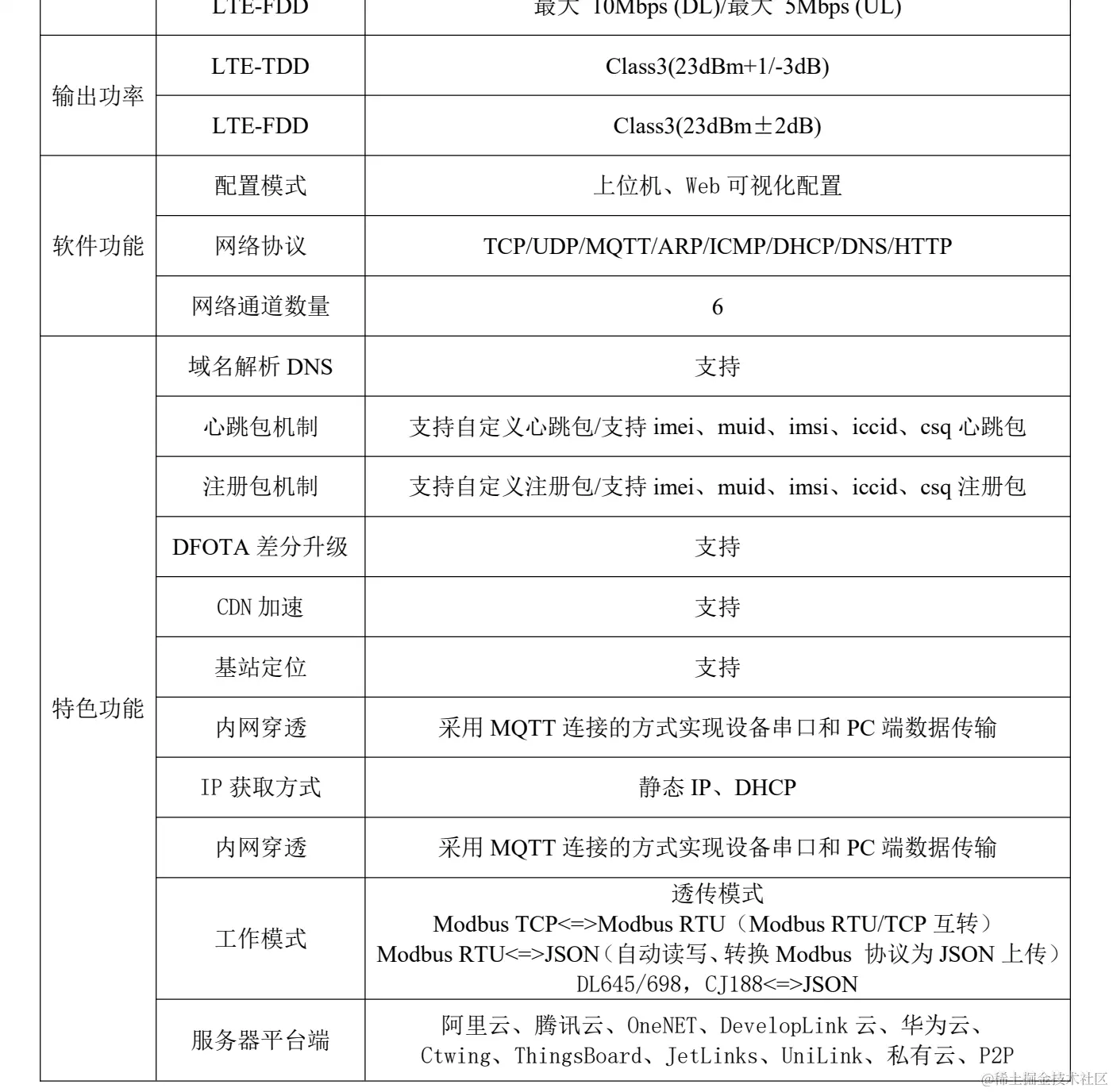

主要性能
应用接口
- 端子电源接口
- DC 插头电源接口
- USB2.0 High-Speed 接口
- 两路 RS485 串口接口
- USIM/SIM 卡接口（支持 3V、1.8V）
- SMA 天线接口
- 硬件复位接口
- 状态指示灯接口
- USB_BOOT 接口
- RJ45 接口
- 继电器接口
- DI 接口

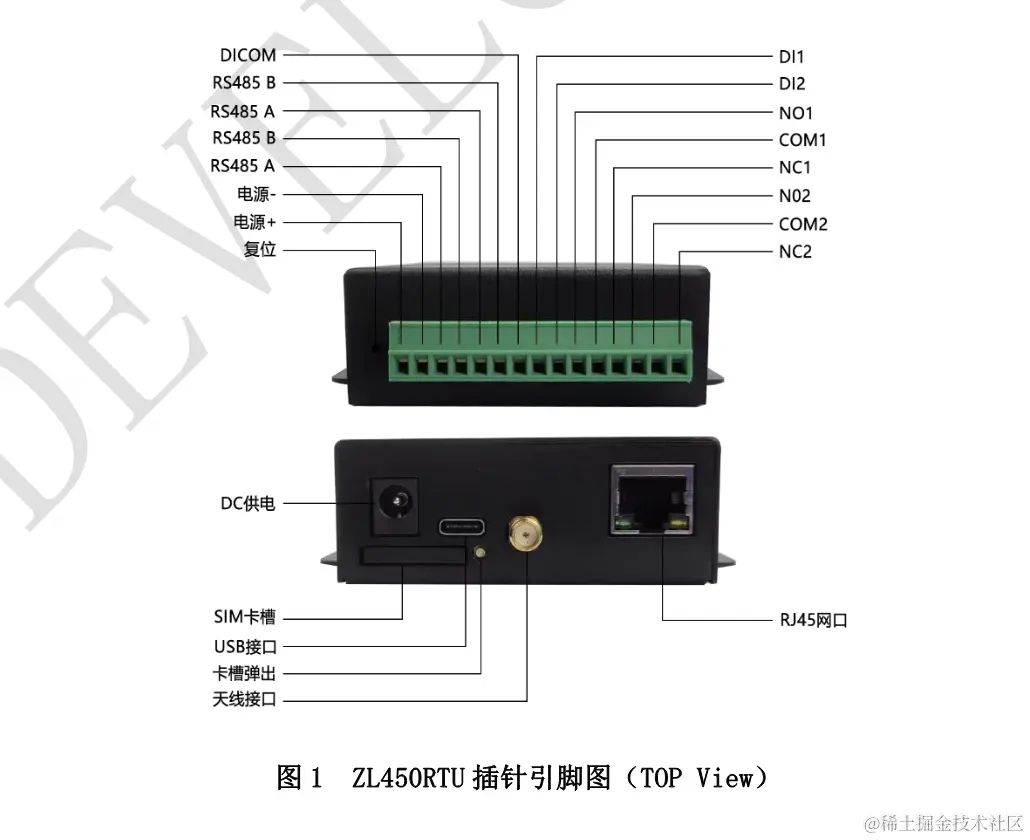

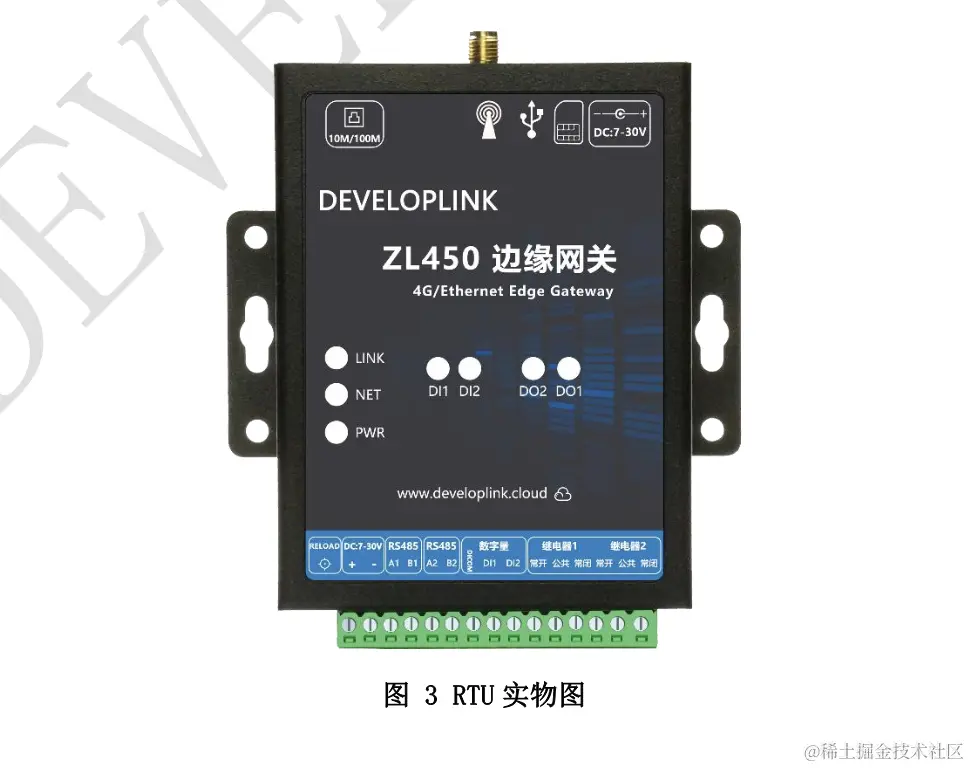

ZL450 RTU 设计上保持简洁的风格，贴膜采用淡蓝色和深蓝色搭配的清新设计。各种接口标识直观简洁，指示灯清晰明了，可以准确的判断 RTU 的工作状态。具体硬件接口如下图所示：
机械特性

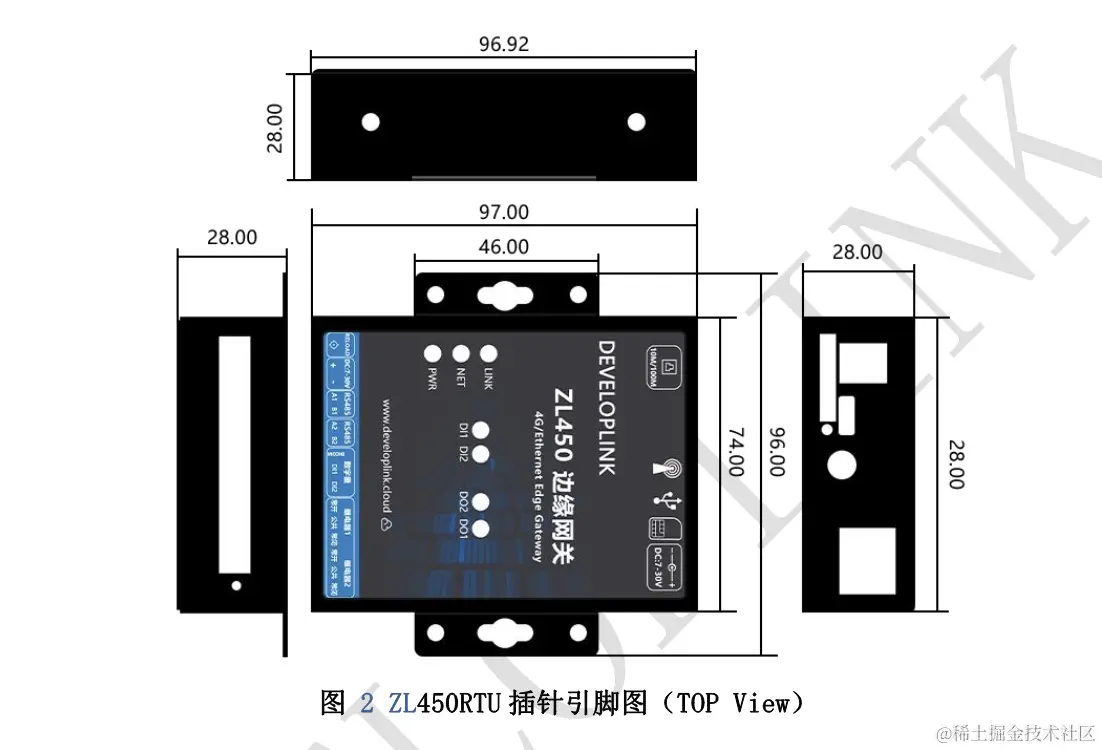

ZL450 机械尺寸
实操案例
本次实战案例是使用ZL450来采集Modbus设备（模拟设备），的信号，并成功上传到OneNET物联网平台。 其中会涉及到上位机的使用，设备的配置，与OneNET的对接。 下面让我们开始吧。
驱动安装，串口配置
首先将设备通过USB连接到电脑，并在电脑打开上位机软件 DevelopLink SDRTU。
与之前串口服务器ZL500不同的是，ZL450需要使用一个新的USB驱动。
驱动下载地址 wiki.developlink.cloud/driver/lzm4…
按照驱动后，设备才能与PC上的上位机通讯。

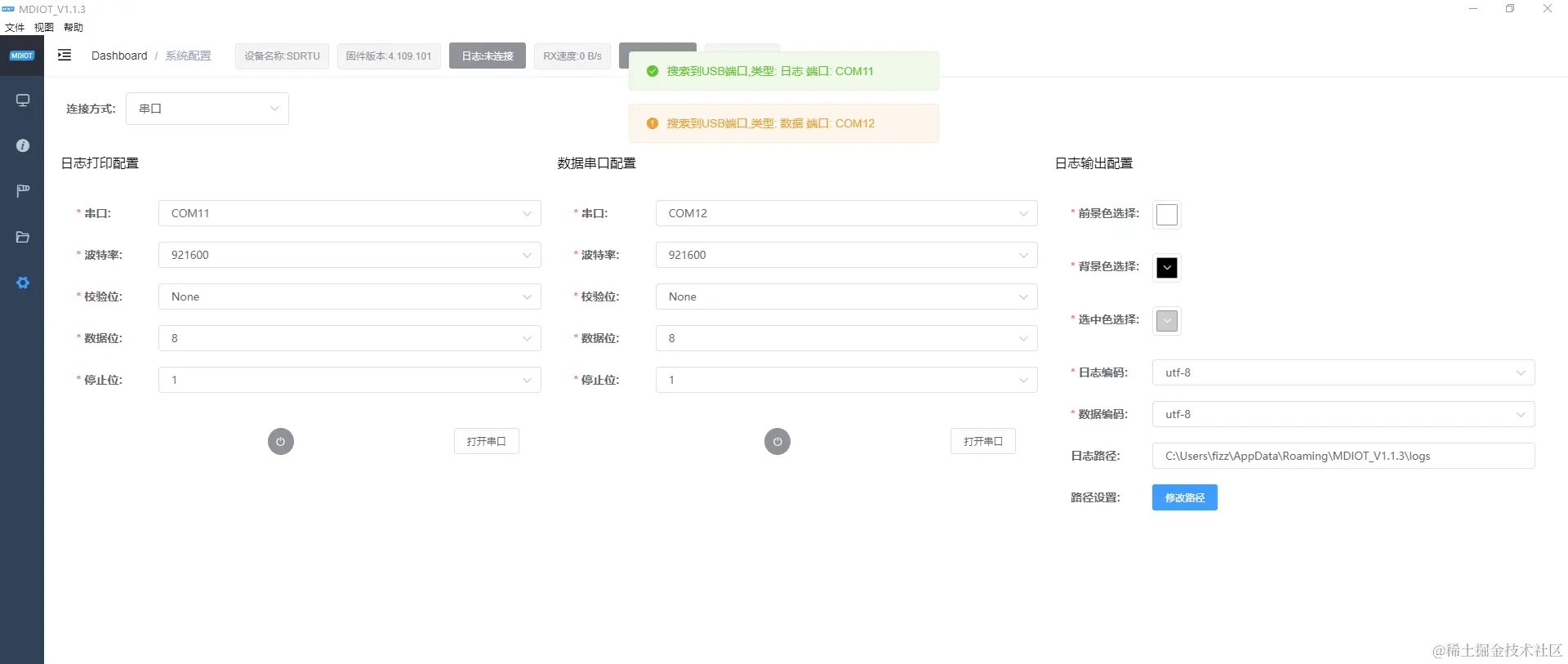

按照驱动后，进入到设置页面，会弹出，设备的端口，一个是用于调试的日志端口，一个是用于传输数据的端口。配置配置相应的串口，并打开串口。
配置如下：
打开串口后就看到设备的一些数据和日志啦。
配置模拟设备Modbus Slave

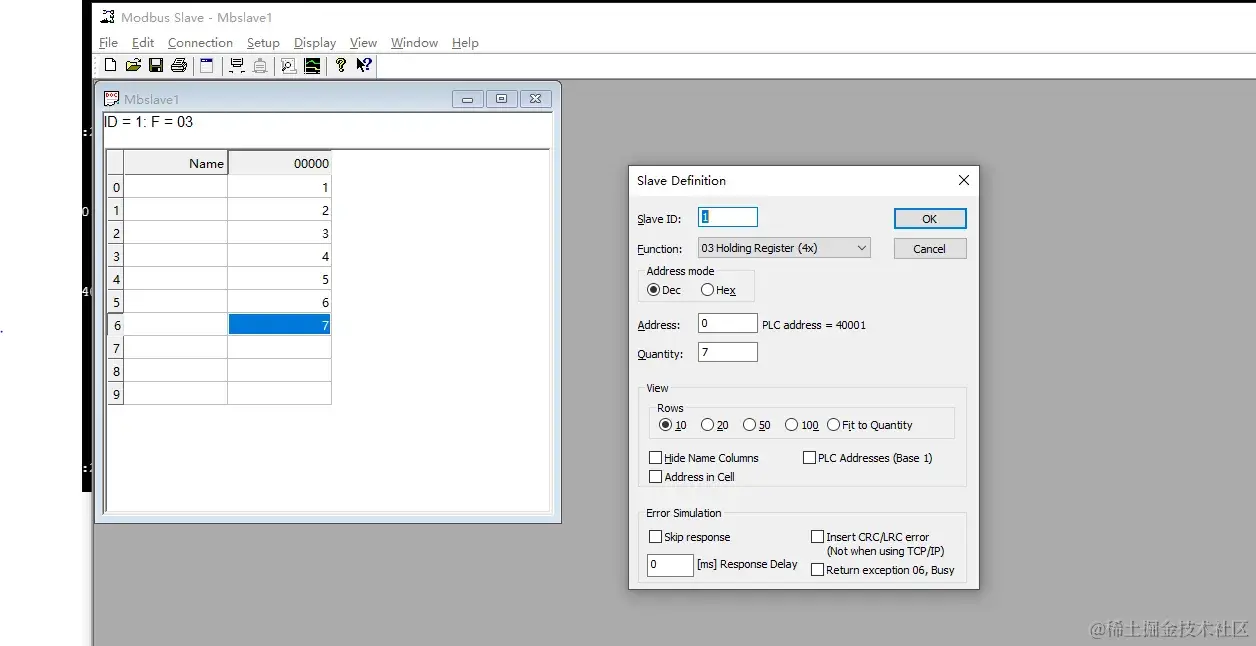

由于没有真是的设备，所以我们只能使用Modbus Slave软件来模拟一个modbus设备。 该设备有7个寄存器，分别值是如下图：
设备id为1，7个保持寄存器。将Modbus Slave连接起来后。 启动软件后，我们还需要将设备与我们的pc的modbus软件联系起来，这个使用需要用的是usb转485的一个工具，是硬件工具。我们之前的接线是用于设备与上位机通讯，现在的接线是为了让设备与我们的Modbus Slave进行通信。二者是不同的。 下一步是配置设备的采集。
配置上位采集

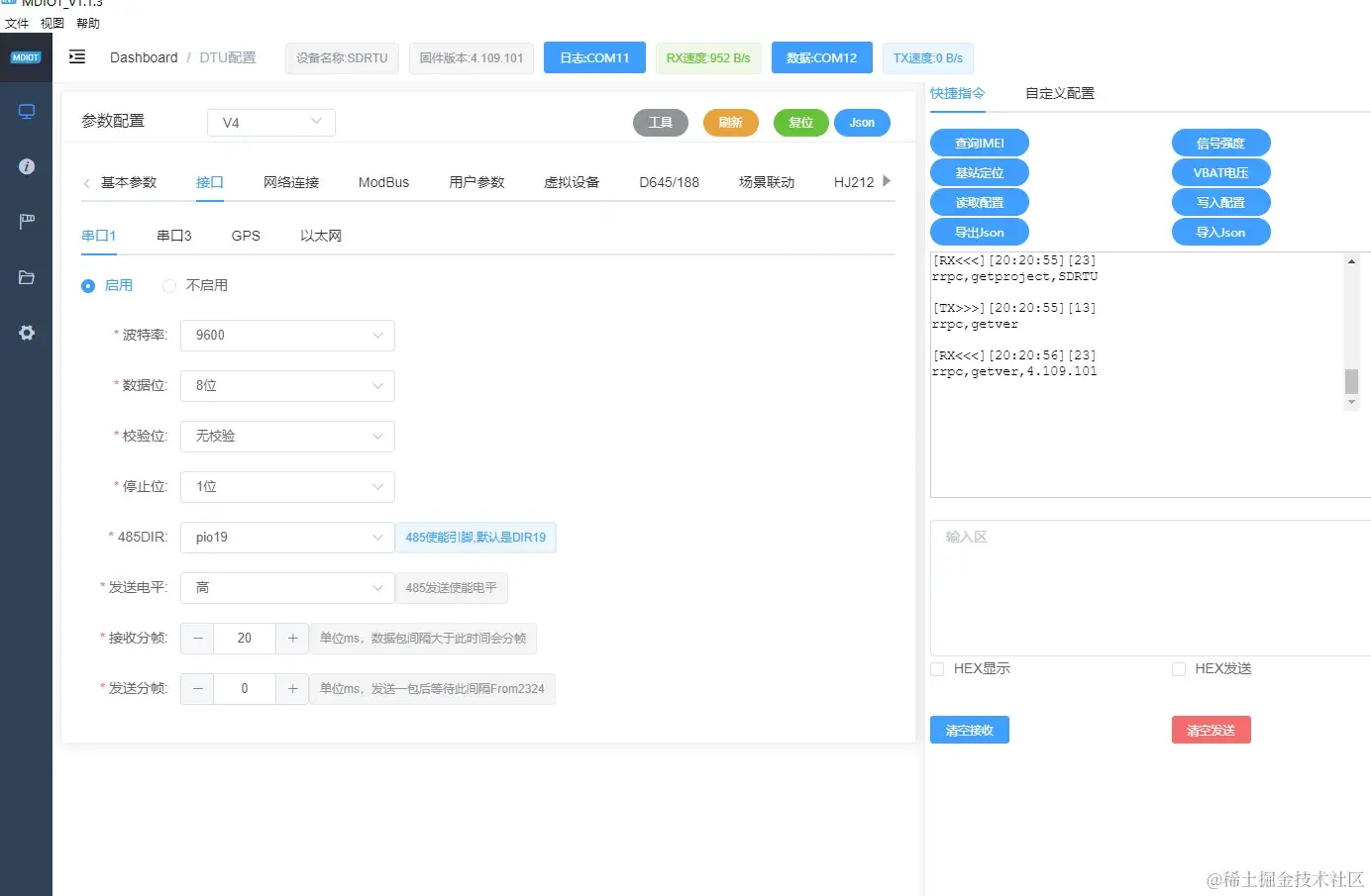

在上一步我们使用usb 转485串口将设备与我们的modbus slave 软件联系起来了，但要想通信还需要配置串口的信息。首先我们配置设备的接口
这里的数据，波特率，数据位，校验位，停止位都是要与Modbus Slave 上配置相对应。

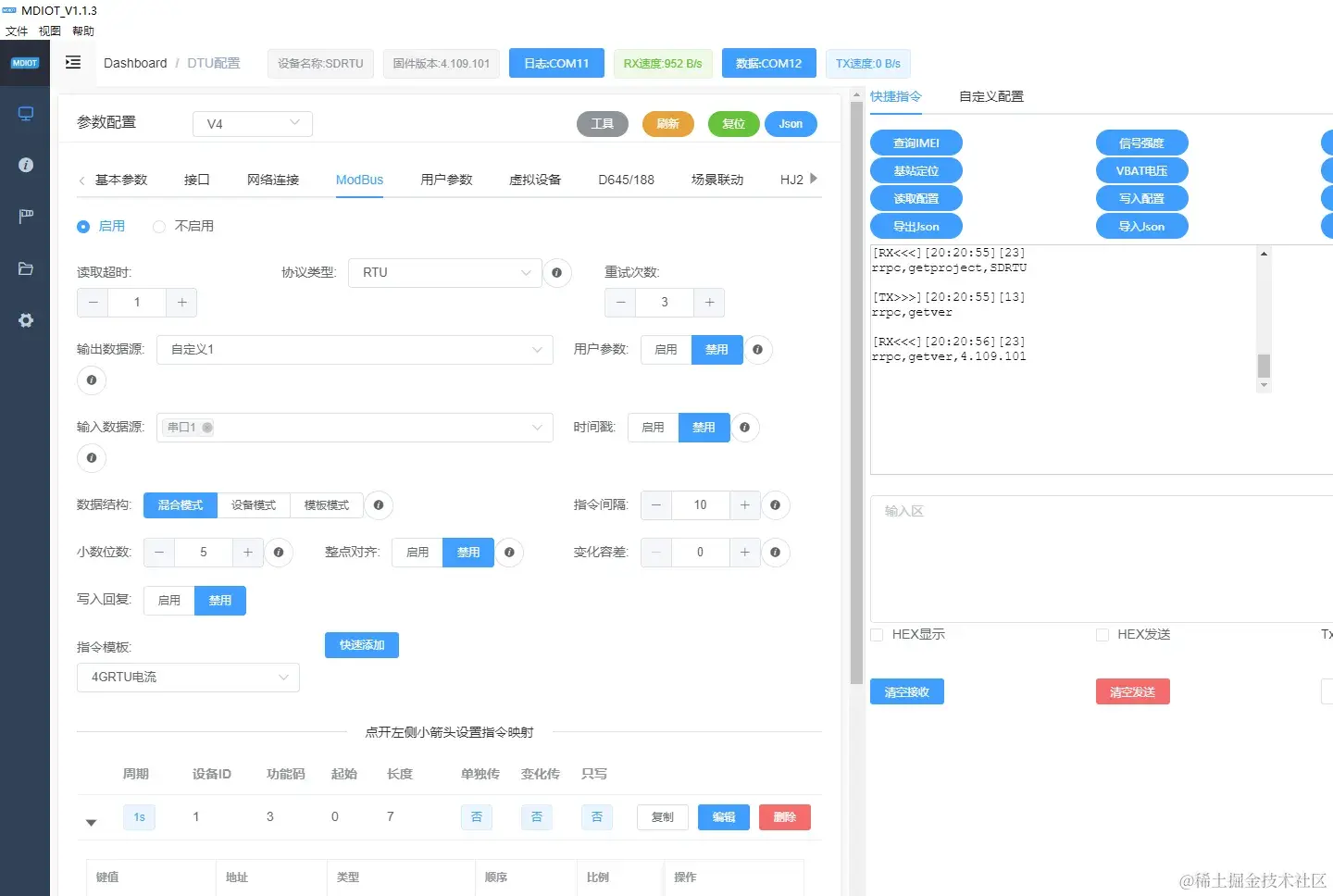

其次是配置ModBus，
配置参数如下：
注意输入数据源要选串口1，输出数据源要选自定义1，第一个设备是这样配置。
由于我们需要modbus 转mqtt json，所以我们需要配置modbus 寄存器地址对应的json 键值。

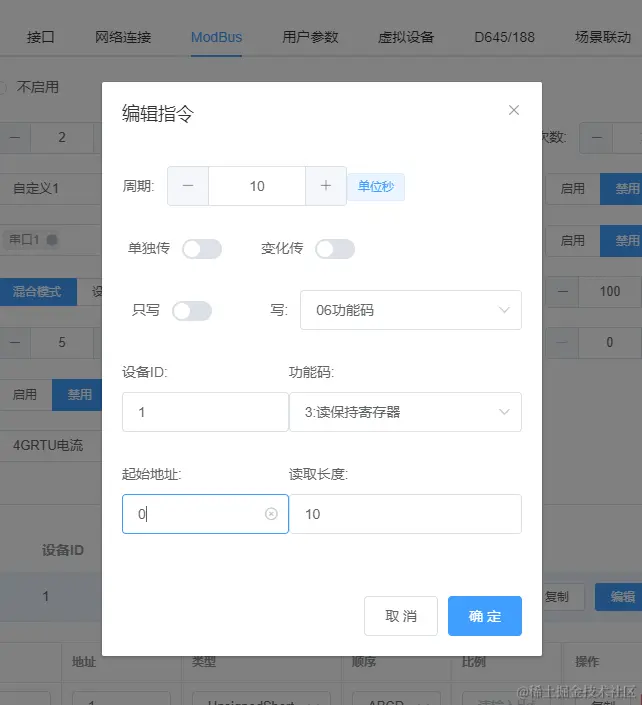

首先是配置指令，读取保持寄存器，配置如下：

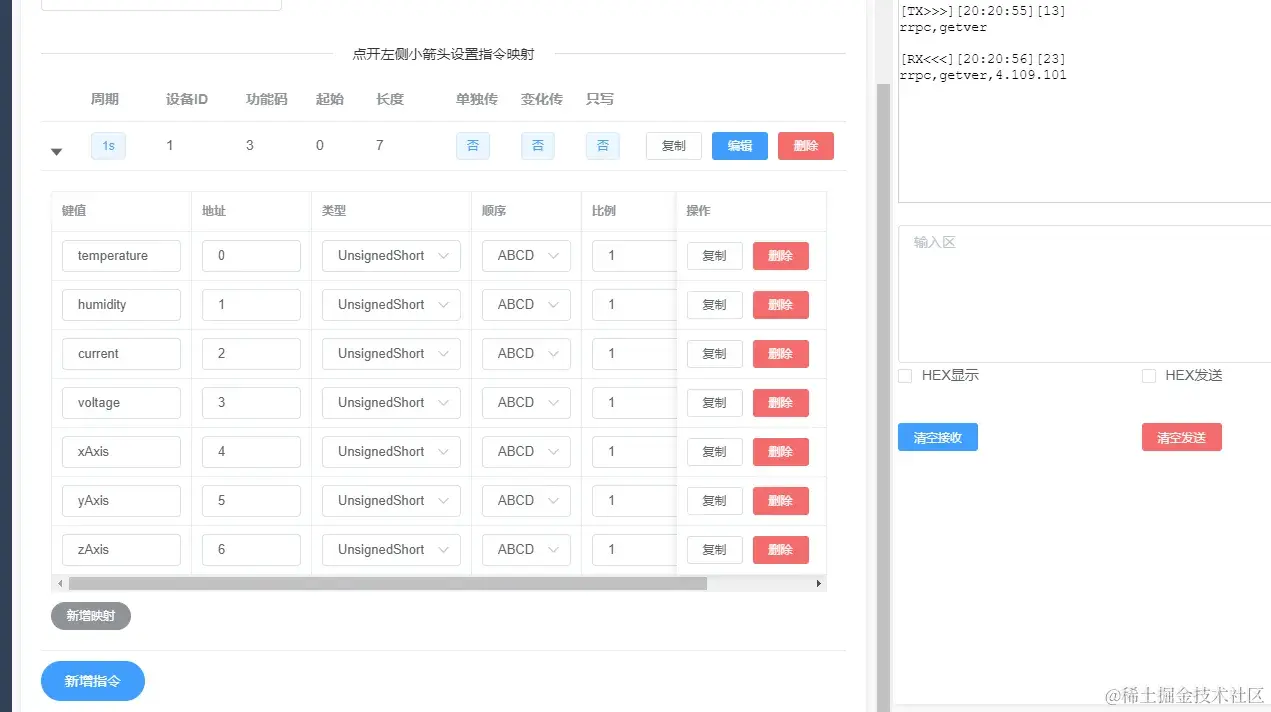

配置的键值如下：
一次读取7个，每一个地址，代表一个属性。

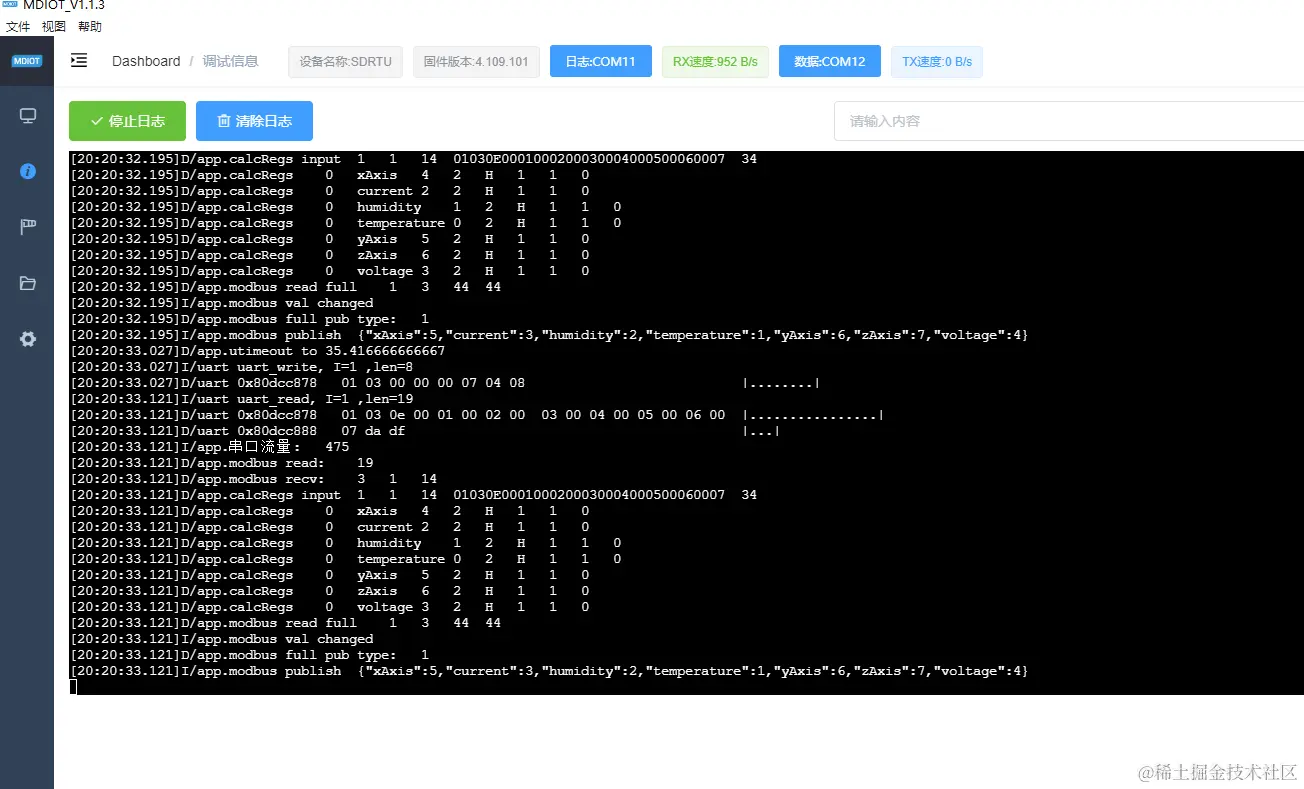

配置完成后，打开调试日志，可以看到采集到的modbus已经转化成了json。如下图：
目前modbus的数据已经采集到，也已经转化成了json，下一步就是如何将这些json数据上传到OneNET平台。
对接OneNET平台

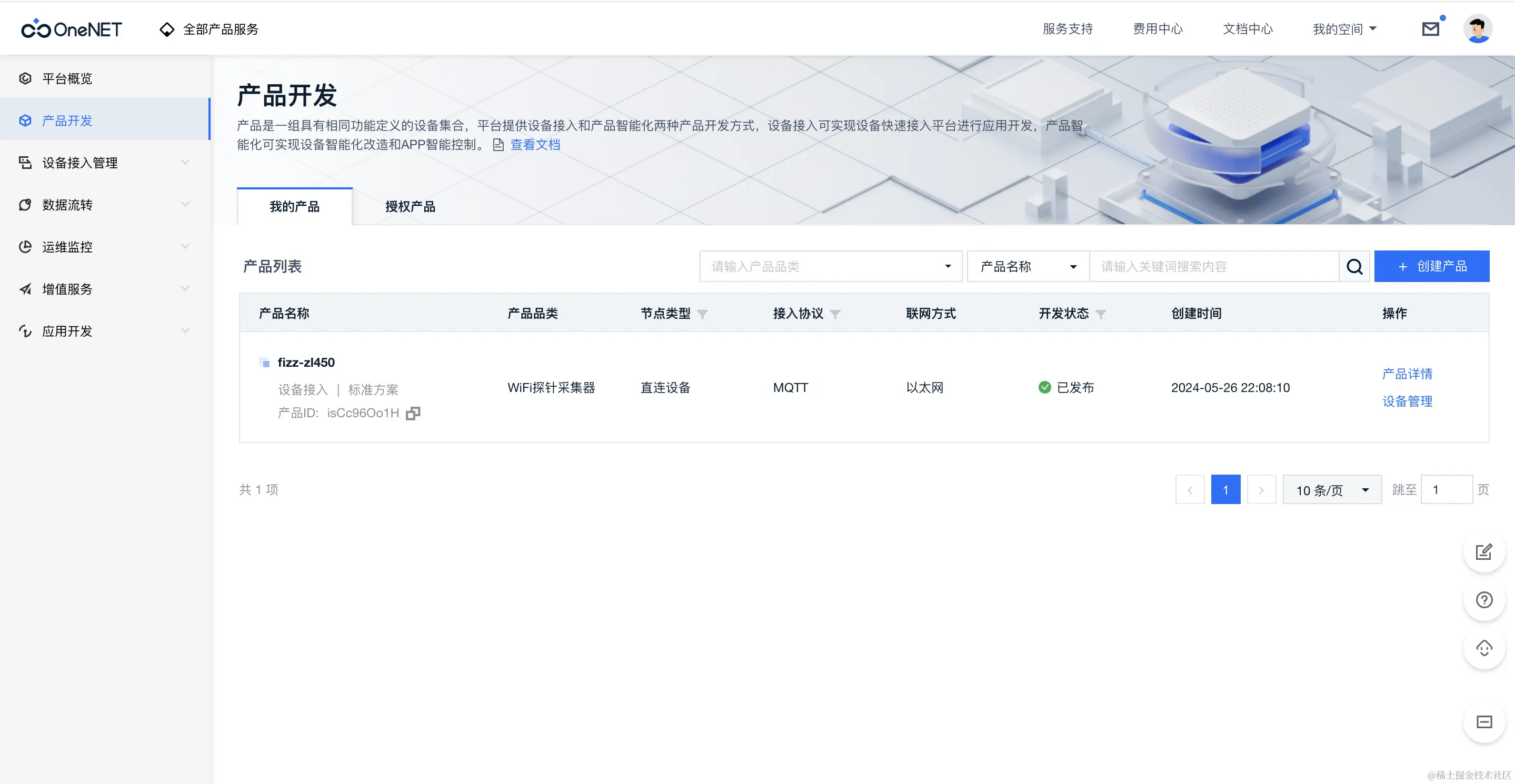

登陆 OneNET open.iot.10086.cn/ 平台。创建一个产品，品类随便选，不影响后续功能使用。

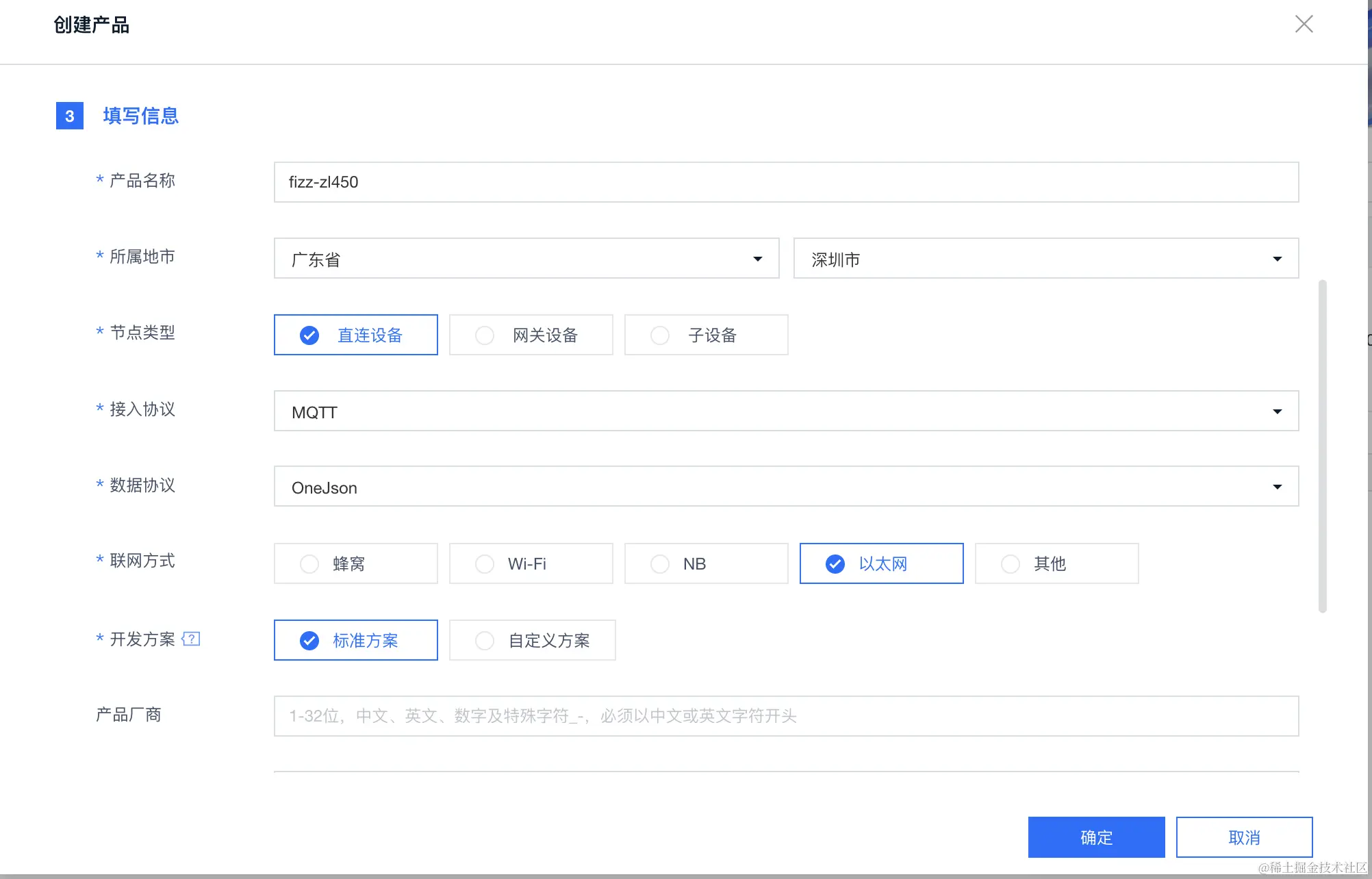

创建的产品 协议 配置如下：MQTT，OneJson，以太网。

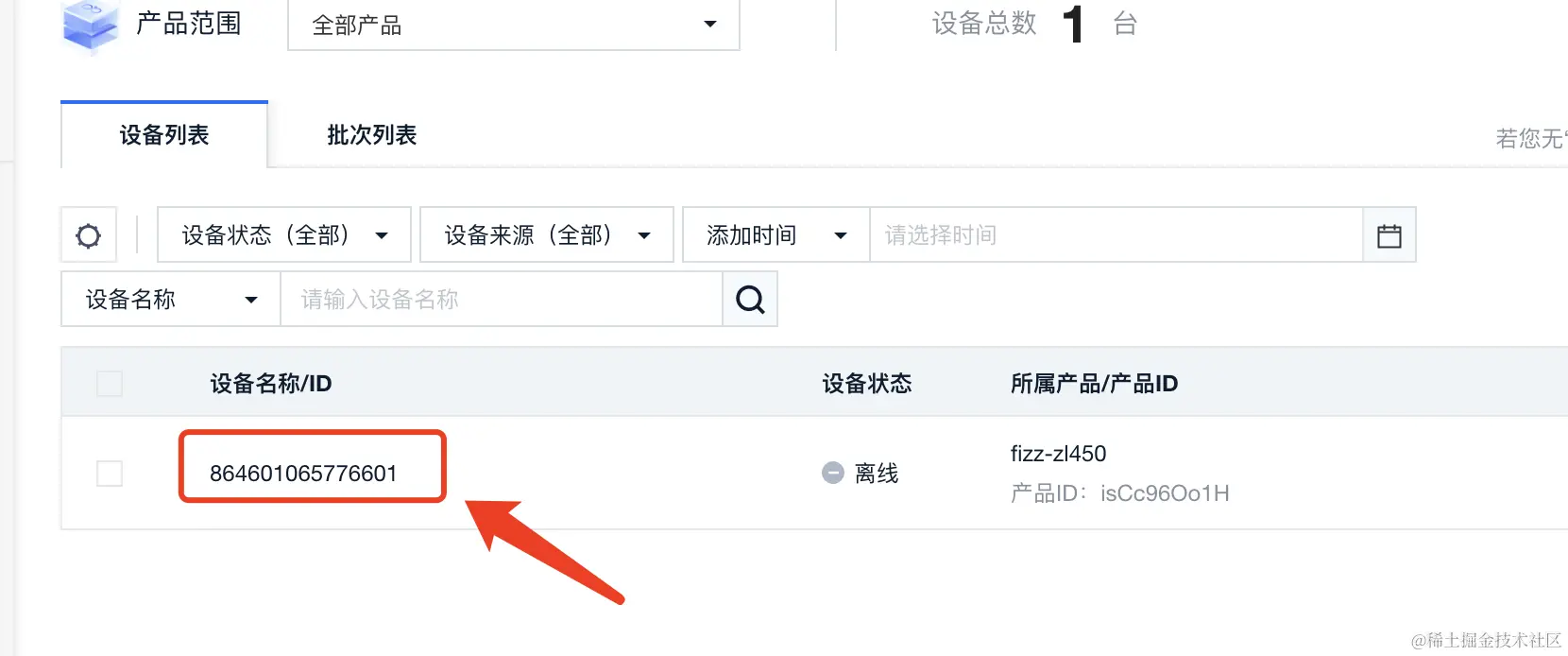

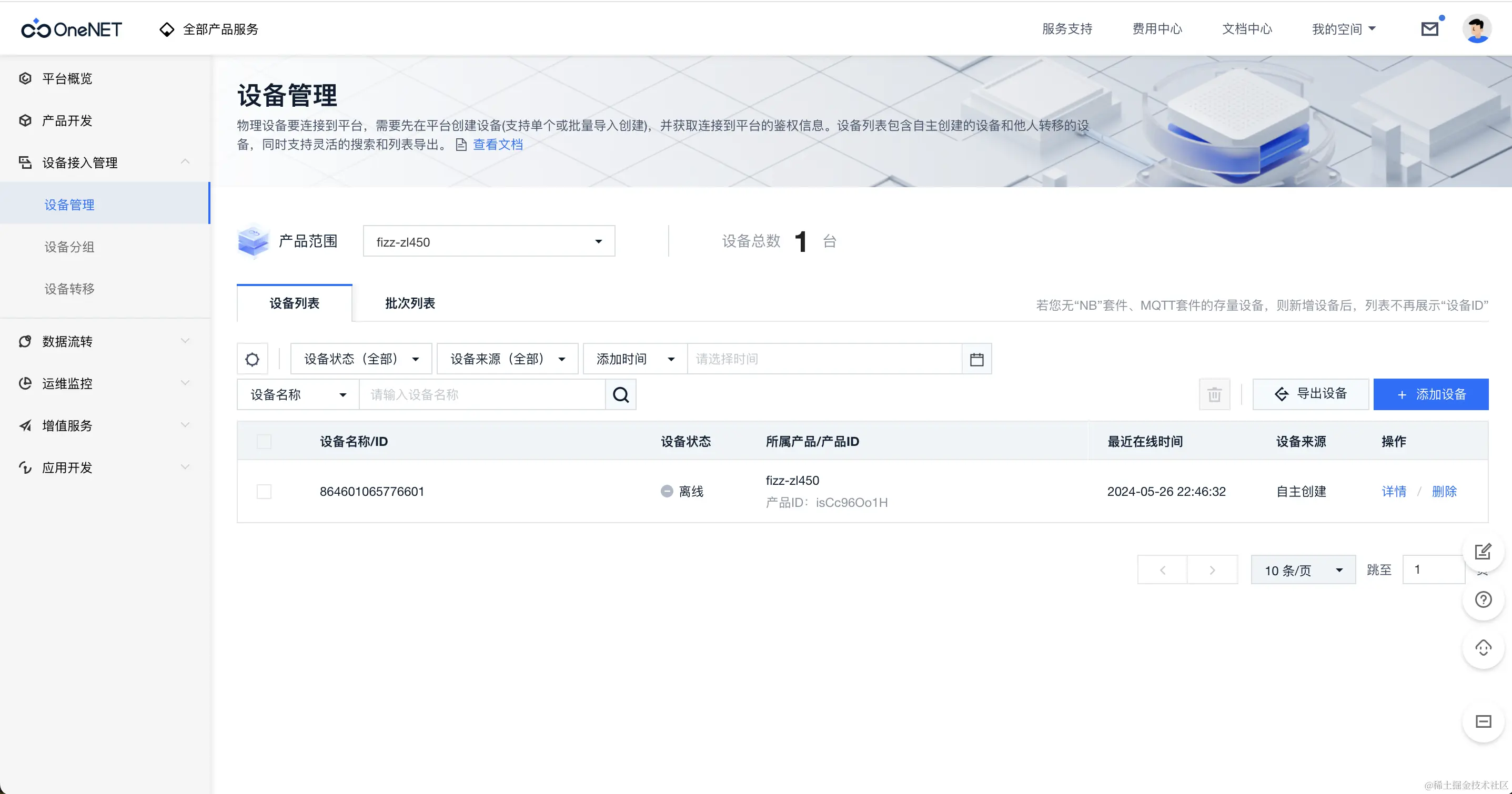

创建产品后在点击设备管理，创建设备。创建一个设备，注意，设备名称必须是 ZL450的IMEI码
创建产品后，需要创建产品的物理模型，这个概念就是这个设备有多少属性。比如一个设备可以采集温度，湿度，你需要先定义出来，温度使用那个字段来接受。

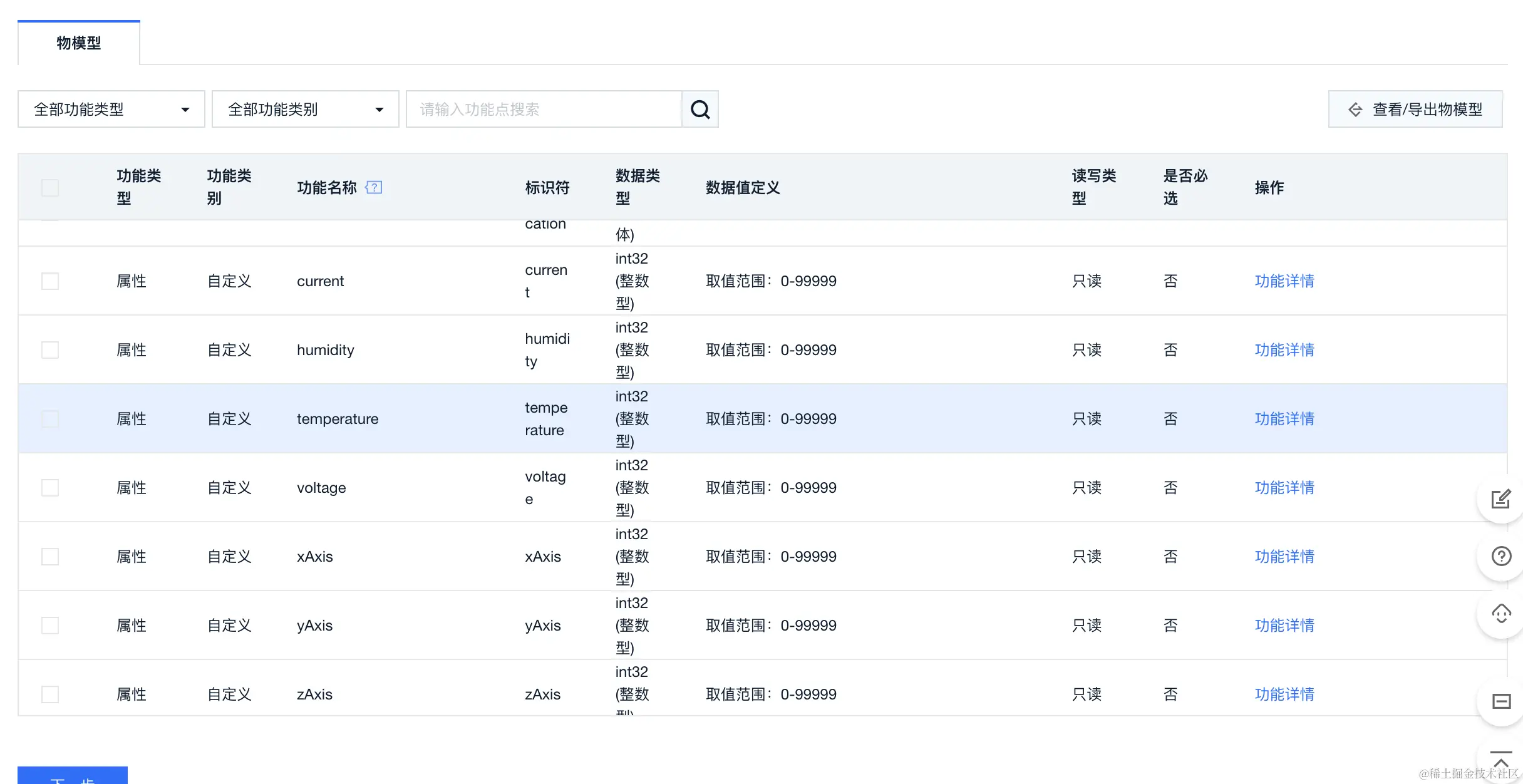

我们定义的产品模型如下图：
定义好物理模型后，我们需要拿到三个属性来配置我们的上位机。
分别是 设备ID、产品ID、access_key。

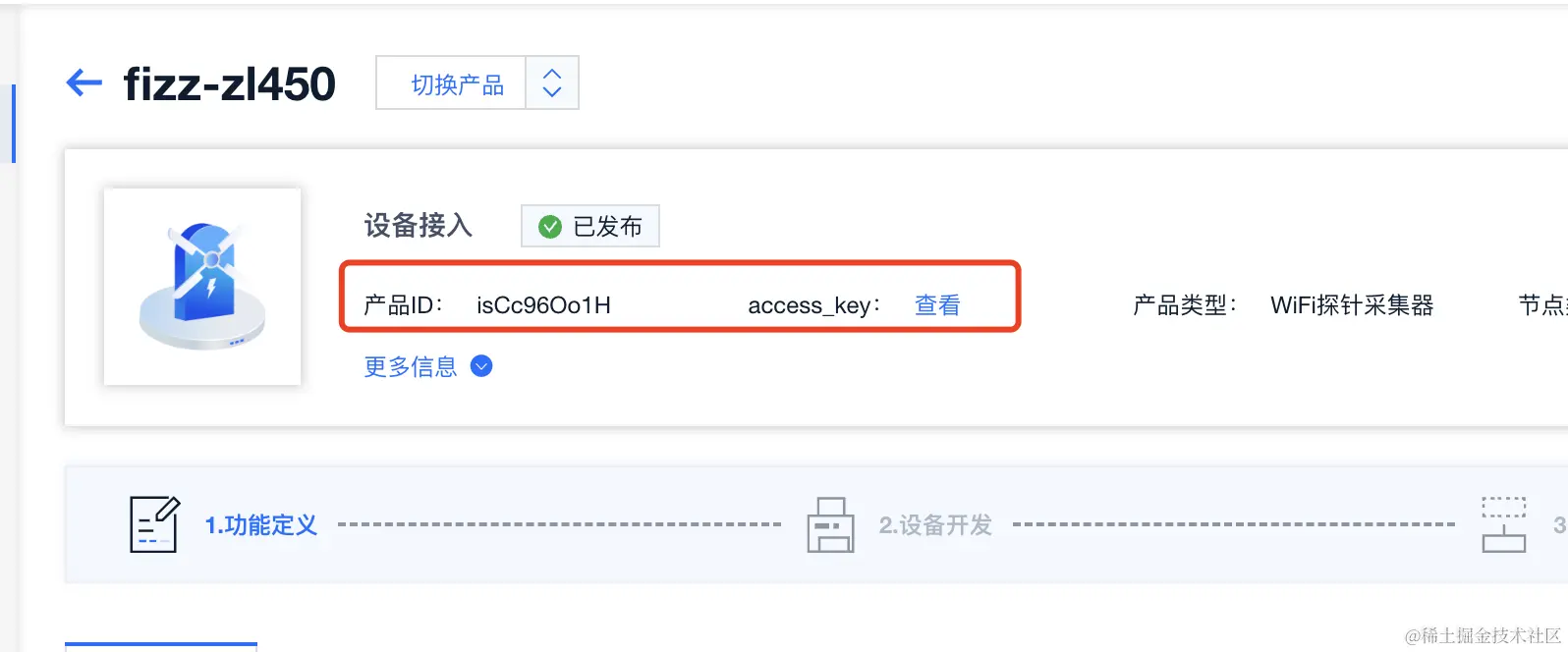

从下图取得：
配置设备的网络连接
到了这一步你需要将设备的数据发到指定的服务器上。你需要给设备连上网络，或者插入4G卡。

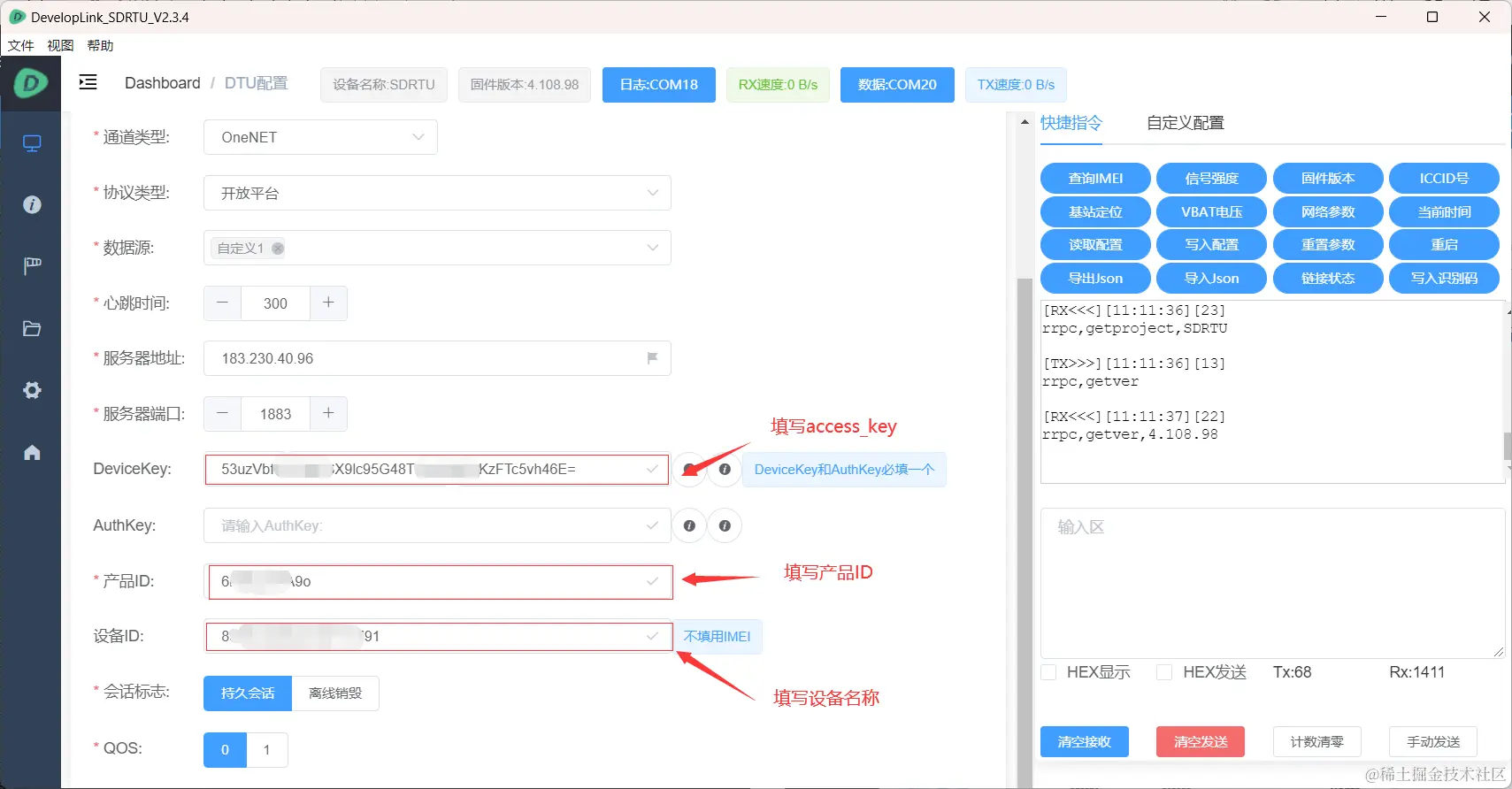

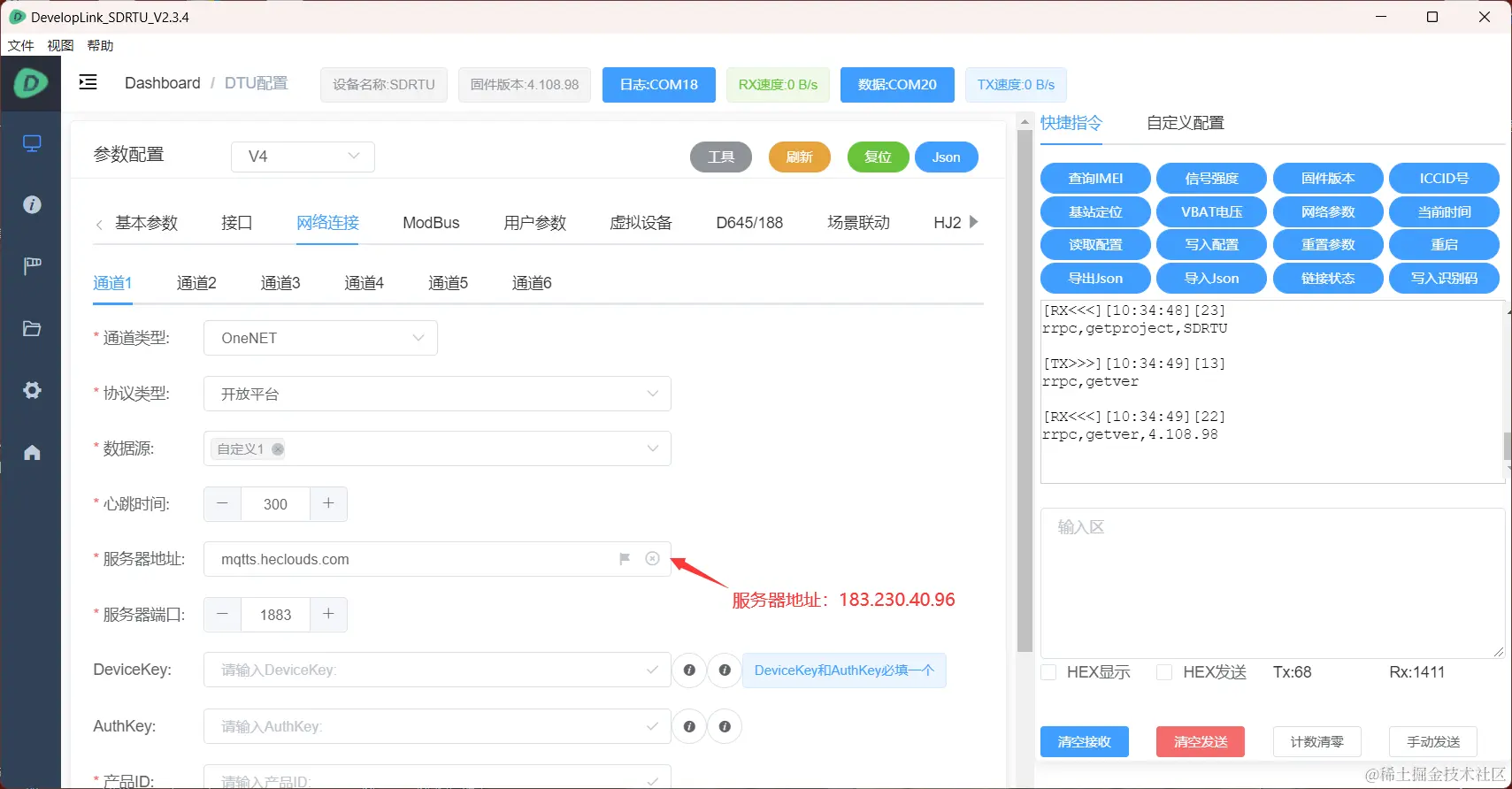

下面是配置：
通道类型选OneNET，协议类型为开放平台，数据源为自定义1。
服务器地址改变为：**183.230.40.96，**服务器端口：1883
配置完成后，点击写入配置即可将配置写入到设备中。
写入成功后会打印出 CONFIG OK，并重启。

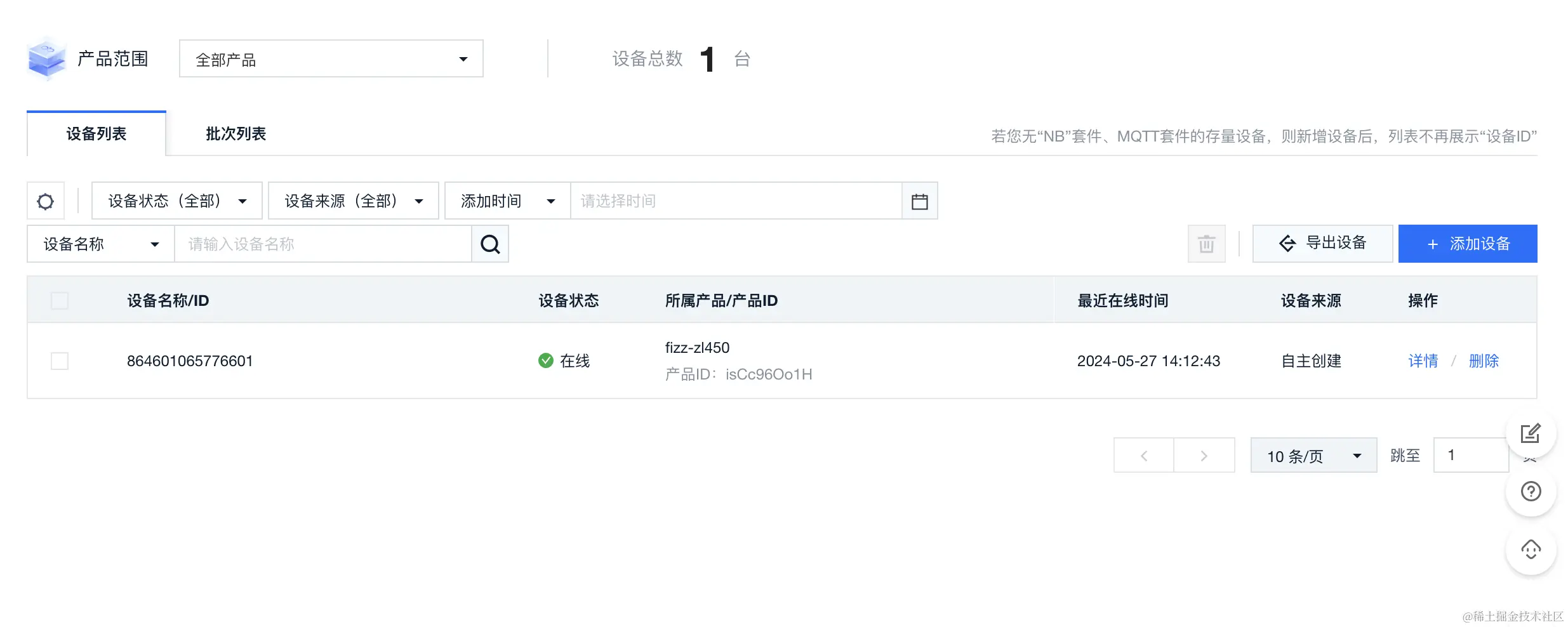

稍等一会，刷新OneNET，就会发现设备已经上线。并且设备数据已经采集到。

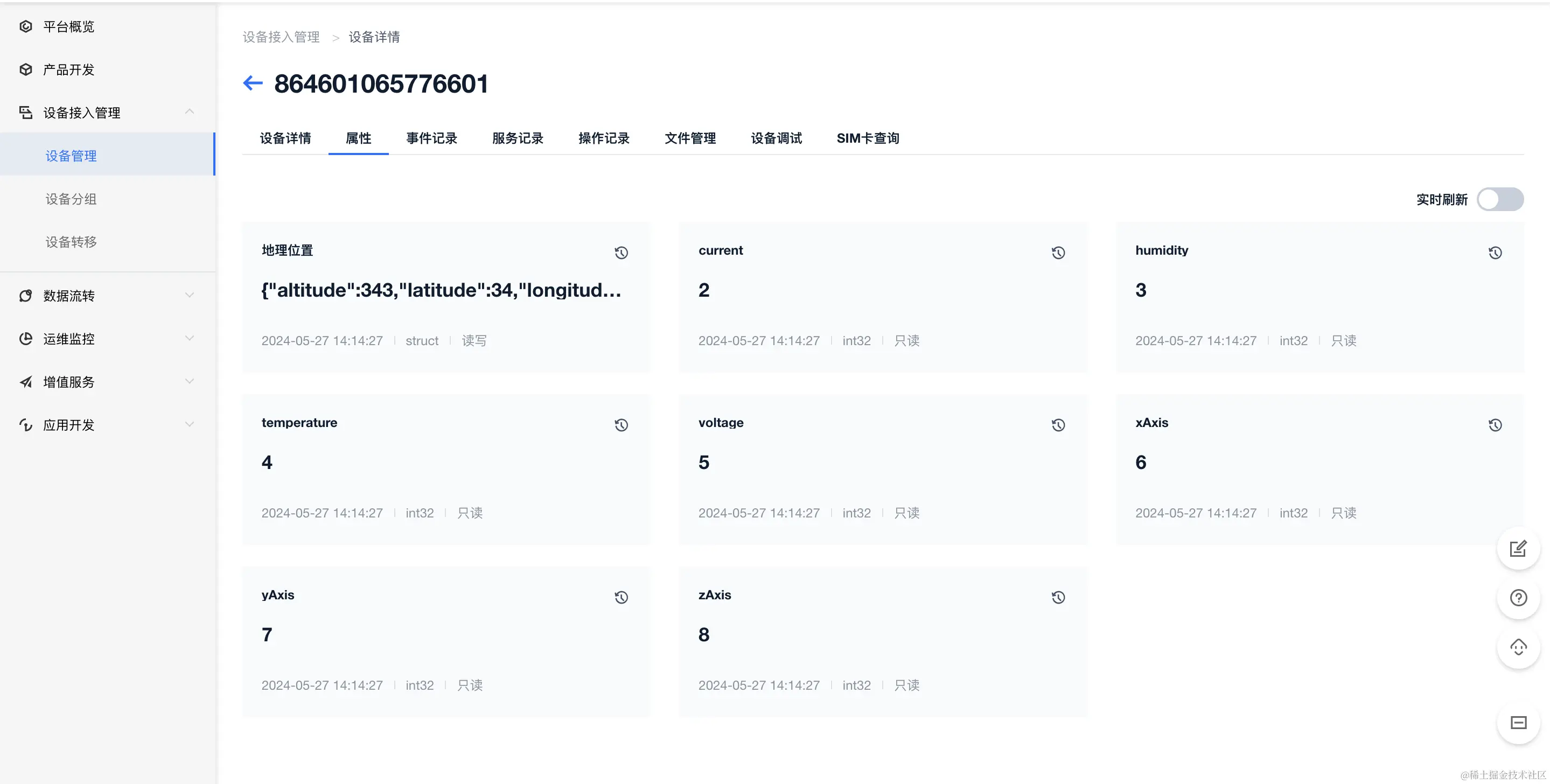

查看设备的属性数据
