安卓 NDK 秘籍（三）

原文：zh.annas-archive.org/md5/7FB9DA0CE2811D0AA0DFB1A6AD308582

译者：飞龙

协议：CC BY-NC-SA 4.0

第五章：Android 本地应用程序 API

在本章中，我们将涵盖以下内容：

  • 使用 native_activity.h 接口创建本地活动

  • 使用 Android 本地应用程序胶水创建本地活动

  • 在 Android NDK 中管理本地窗口

  • 在 Android NDK 中检测和处理输入事件

  • 在 Android NDK 中访问传感器

  • 在 Android NDK 中管理资产

引言

感谢 Android 本地应用程序 API，从 Android API 级别 9（Android 2.3，姜饼）起，就有可能用纯本地代码编写 Android 应用程序。也就是说，不需要任何 Java 代码。Android 本地 API 在<NDK root>/platforms/android-<API level>/arch-arm/usr/include/android/文件夹下的几个头文件中定义。根据这些头文件中定义的函数提供的功能，它们可以分为以下几类：

  • 活动生命周期管理：

    • native_activity.h

    • looper.h

  • 窗口管理：

    • rect.h

    • window.h

    • native_window.h

    • native_window_jni.h

  • 输入（包括按键和动作事件）和传感器事件：

    • input.h

    • keycodes.h

    • sensor.h

  • 资产、配置和存储管理：

    • configuration.h

    • asset_manager.h

    • asset_manager_jni.h

    • storage_manager.h

    • obb.h

此外，Android NDK 还提供了一个名为本地应用程序胶水的静态库，以帮助创建和管理本地活动。该库的源代码可以在sources/android/native_app_glue/目录下找到。

在本章中，我们首先会介绍使用native_acitivity.h提供的简单回调模型创建本地活动，以及本地应用程序胶水库支持的更复杂但灵活的两个线程模型。然后，我们将讨论在 Android NDK 中的窗口管理，我们将在本地代码中在屏幕上绘制内容。接下来介绍输入事件处理和传感器访问。最后，我们将介绍资产管理，它管理我们项目assets文件夹下的文件。请注意，本章涵盖的 API 可以完全摆脱 Java 代码，但我们不必这样做。《在 Android NDK 中管理资产》一节提供了一个在混合代码 Android 项目中使用资产管理 API 的示例。

在开始之前，我们需要牢记，尽管在本地活动中不需要 Java 代码，但 Android 应用程序仍然在 Dalvik VM 上运行，许多 Android 平台功能是通过 JNI 访问的。Android 本地应用程序 API 只是为我们隐藏了 Java 世界。

使用 native_activity.h 接口创建本地活动

Android 本地应用程序 API 允许我们创建本地活动，这使得用纯本地代码编写 Android 应用程序成为可能。本节介绍如何使用纯 C/C++代码编写简单的 Android 应用程序。

准备就绪

期望读者对如何调用 JNI 函数有基本了解。第二章，Java Native Interface 详细介绍了 JNI，建议在阅读当前部分之前至少阅读该章节或以下内容：

  • 在安卓 NDK 中操作字符串

  • 在 NDK 中调用实例和静态方法

如何操作…

创建一个没有一行 Java 代码的简单安卓 NDK 应用程序的以下步骤：

  1. 创建一个名为 NativeActivityOne 的安卓应用程序。将包名设置为 cookbook.chapter5.nativeactivityone。如果你需要更详细的说明，请参考 第二章，Java Native Interface 中的 加载本地库和注册本地方法 部分。

  2. 右键点击 NativeActivityOne 项目，选择 Android Tools | 添加本地支持。

  3. 按照以下方式更改 AndroidManifest.xml 文件：

    <manifest
   package="cookbook.chapter5.nativeactivityone"
   android:versionCode="1"
   android:versionName="1.0">
   <uses-sdk android:minSdkVersion="9"/>
   <application android:label="@string/app_name"
       android:icon="@drawable/ic_launcher"
       android:hasCode="true">
  <activity android:name="android.app.NativeActivity"
      android:label="@string/app_name"
      android:configChanges="orientation|keyboardHidden">
           <meta-data android:name="android.app.lib_name"
             android:value="NativeActivityOne" />
           <intent-filter>
             <action android:name="android.intent.action.MAIN" />
             <category android:name="android.intent.category.LAUNCHER" />
           </intent-filter>
         </activity>
   </application>
</manifest>

    我们应该确保在前一个文件中正确设置以下内容：

    • 活动名称必须设置为 android.app.NativeActivity。

    • android.app.lib_name 元数据的值必须设置为本地模块名称，不带 lib 前缀和 .so 后缀。

    • android:hasCode 需要设置为 true，表示应用程序包含代码。注意 <NDK 根目录>/docs/NATIVE-ACTIVITY.HTML 中的文档提供了一个将 android:hasCode 设置为 false 的 AndroidManifest.xml 文件示例，这将不允许应用程序启动。

  4. 在 jni 文件夹下添加两个名为 NativeActivityOne.cpp 和 mylog.h 的文件。ANativeActivity_onCreate 方法应该在 NativeActivityOne.cpp 中实现。以下是实现的一个示例：

    void ANativeActivity_onCreate(ANativeActivity* activity,
       void* savedState, size_t savedStateSize) {
  printInfo(activity);
  activity->callbacks->onStart = onStart;
  activity->callbacks->onResume = onResume;
  activity->callbacks->onSaveInstanceState = onSaveInstanceState;
  activity->callbacks->onPause = onPause;
  activity->callbacks->onStop = onStop;
  activity->callbacks->onDestroy = onDestroy;
  activity->callbacks->onWindowFocusChanged = onWindowFocusChanged;
  activity->callbacks->onNativeWindowCreated = onNativeWindowCreated;
  activity->callbacks->onNativeWindowResized = onNativeWindowResized;
  activity->callbacks->onNativeWindowRedrawNeeded = onNativeWindowRedrawNeeded;
  activity->callbacks->onNativeWindowDestroyed = onNativeWindowDestroyed;
  activity->callbacks->onInputQueueCreated = onInputQueueCreated;
  activity->callbacks->onInputQueueDestroyed = onInputQueueDestroyed;
  activity->callbacks->onContentRectChanged = onContentRectChanged;
  activity->callbacks->onConfigurationChanged = onConfigurationChanged;
  activity->callbacks->onLowMemory = onLowMemory;
  activity->instance = NULL;
}

  5. 在 jni 文件夹下添加 Android.mk 文件：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE    := NativeActivityOne
LOCAL_SRC_FILES := NativeActivityOne.cpp
LOCAL_LDLIBS    := -landroid -llog
include $(BUILD_SHARED_LIBRARY)

  6. 构建安卓应用程序并在模拟器或设备上运行。启动一个终端并使用以下命令显示 logcat 输出：

    $ adb logcat -v time NativeActivityOne:I *:S

    或者，你也可以使用 Eclipse 中的 logcat 视图来查看 logcat 输出。

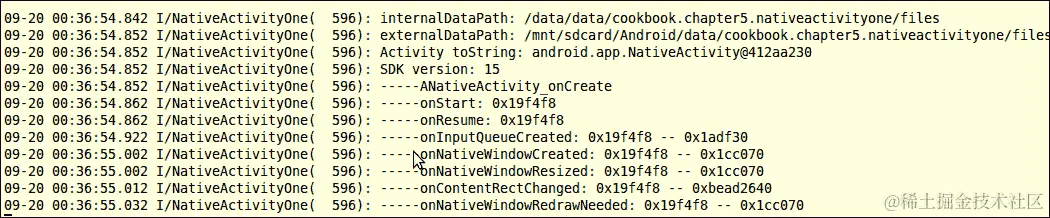

    当应用程序启动时，你应该能够看到以下 logcat 输出：

    如何操作…

    如截图所示，执行了几个安卓活动生命周期回调函数。我们可以操作手机以执行其他回调。例如，长按主页按钮然后按返回按钮将导致 onWindowFocusChanged 回调执行。

工作原理…

在我们的示例中，我们创建了一个简单的“纯”本地应用程序，当安卓框架调用我们定义的回调函数时输出日志。"纯"本地应用程序实际上并不是完全本地化的。尽管我们没有编写一行 Java 代码，安卓框架仍然在 Dalvik VM 上运行一些 Java 代码。

Android 框架提供了一个android.app.NativeActivity.java类，帮助我们创建一个“本地”活动。在一个典型的 Java 活动中，我们扩展android.app.Activity并覆盖活动生命周期方法。NativeActivity也是android.app.Activity的一个子类，做类似的事情。在本地活动的开始，NativeActivity.java将调用ANativeActivity_onCreate，这在native_activity.h中声明，并由我们实现。在ANativeActivity_onCreate方法中，我们可以注册我们的回调方法来处理活动生命周期事件和用户输入。在运行时，NativeActivity将在相应事件发生时调用这些本地回调方法。

总之，NativeActivity是一个封装，它为我们的本地代码隐藏了管理的 Android Java 世界，并公开了native_activity.h中定义的本地接口。

ANativeActivity数据结构：本地代码中的每个回调方法都接受一个ANativeActivity结构的实例。Android NDK 在native_acitivity.h中定义了ANativeActivity数据结构，如下所示：

typedef struct ANativeActivity {
   struct ANativeActivityCallbacks* callbacks;
   JavaVM* vm;
   JNIEnv* env;
   jobject clazz;
   const char* internalDataPath;
   const char* externalDataPath;
   int32_t sdkVersion;
   void* instance;
   AAssetManager* assetManager;
} ANativeActivity;

上述代码的各种属性解释如下：

  • callbacks：这是一个定义了 Android 框架将在主 UI 线程中调用的所有回调的数据结构。

  • vm：它是应用程序进程的全局 Java VM 句柄。它被用于某些 JNI 函数中。

  • env：这是一个JNIEnv接口指针。JNIEnv通过局部存储数据使用（更多详情请参考第二章中的在 Android NDK 中操作字符串食谱，Java Native 接口），因此这个字段只能通过主 UI 线程访问。

  • clazz：这是由 Android 框架创建的android.app.NativeActivity对象的引用。它可以用来访问android.app.NativeActivity Java 类中的字段和方法。在我们的代码中，我们访问了android.app.NativeActivity的toString方法。

  • internalDataPath：它是应用程序的内部数据目录路径。

  • externalDataPath：它是应用程序的外部数据目录路径。

    提示

    internalDataPath和externalDataPath在 Android 2.3.x 版本中是NULL。这是一个已知的错误，从 Android 3.0 开始已经修复。如果我们针对的是低于 Android 3.0 的设备，那么我们需要寻找其他方法来获取内部和外部数据目录。

  • sdkVersion：这是 Android 平台的 SDK 版本号。注意，这指的是运行应用的设备/模拟器的版本，而不是我们开发中使用的 SDK 版本。

  • instance：框架不使用它。我们可以用它来存储用户定义的数据并在需要时传递。

  • assetManager：这是指向应用程序资源管理器实例的指针。我们需要它来访问assets数据。我们将在本章的在 Android NDK 中管理资源食谱中详细讨论它。

还有更多内容…

native_activity.h接口提供了一个简单的单线程回调机制，它允许我们编写不涉及 Java 代码的活动。但是，这种单线程方法意味着我们必须快速从本地回调方法中返回。否则，应用程序将无法响应用户操作（例如，当我们触摸屏幕或按下菜单按钮时，应用无法响应，因为 GUI 线程正忙于执行回调函数）。

解决这个问题的方法之一是使用多线程。例如，许多游戏需要几秒钟来加载。我们需要将加载工作放到后台线程中，这样 UI 就可以显示加载进度并响应用户输入。Android NDK 附带一个名为android_native_app_glue的静态库，以帮助我们处理此类情况。这个库的细节在使用 Android 本地应用胶水创建本地活动的食谱中有所介绍。

提示

Java 活动中也存在类似的问题。例如，如果我们编写一个在onCreate中搜索整个设备图片的 Java 活动，应用程序将会无响应。我们可以使用AsyncTask在后台搜索和加载图片，并让主 UI 线程显示进度条并响应用户输入。

使用 Android 本地应用胶水创建本地活动

上一个食谱描述了native_activity.h中定义的接口如何让我们创建本地活动。然而，所有定义的回调都是在主 UI 线程中调用的，这意味着我们不能在回调中进行繁重的处理。

Android SDK 提供了AsyncTask、Handler、Runnable、Thread等，帮助我们后台处理事情并与主 UI 线程通信。Android NDK 提供了一个名为android_native_app_glue的静态库，以帮助我们在单独的线程中执行回调函数并处理用户输入。本食谱将详细讨论android_native_app_glue库。

准备就绪

android_native_app_glue库是建立在native_activity.h接口之上的。因此，建议读者在阅读这个食谱之前先阅读使用 native_activity.h 接口创建本地活动的食谱。

如何操作…

以下步骤基于android_native_app_glue库创建一个简单的 Android NDK 应用程序：

  1. 创建一个名为NativeActivityTwo的 Android 应用程序。将包名设置为cookbook.chapter5.nativeactivitytwo。如果你需要更详细的说明，请参考第二章中的加载本地库和注册本地方法食谱，Java Native Interface。

  2. 右键点击NativeActivityTwo项目，选择Android Tools | 添加本地支持。

  3. 修改AndroidManifest.xml文件如下：

    <manifest
   package="cookbook.chapter5.nativeactivitytwo"
   android:versionCode="1"
   android:versionName="1.0">
   <uses-sdk android:minSdkVersion="9"/>
   <application android:label="@string/app_name"
       android:icon="@drawable/ic_launcher"
       android:hasCode="true">
    <activity android:name="android.app.NativeActivity"
        android:label="@string/app_name"
        android:configChanges="orientation|keyboardHidden">
           <meta-data android:name="android.app.lib_name"
             android:value="NativeActivityTwo" />
           <intent-filter>
             <action android:name="android.intent.action.MAIN" />
             <category android:name="android.intent.category.LAUNCHER" />
           </intent-filter>
       </activity>
   </application>
</manifest>

  4. 在jni文件夹下添加两个名为NativeActivityTwo.cpp和mylog.h的文件。以下是NativeActivityTwo.cpp的代码：

    #include <jni.h>
#include <android_native_app_glue.h>
#include "mylog.h"
void handle_activity_lifecycle_events(struct android_app* app, int32_t cmd) {
  LOGI(2, "%d: dummy data %d", cmd, *((int*)(app->userData)));
}
void android_main(struct android_app* app) {
  app_dummy();    // Make sure glue isn't stripped.
  int dummyData = 111;
  app->userData = &dummyData;
  app->onAppCmd = handle_activity_lifecycle_events;
  while (1) {
    int ident, events;
    struct android_poll_source* source;
if ((ident=ALooper_pollAll(-1, NULL, &events, (void**)&source)) >= 0) {
      source->process(app, source);
    }
  }
}

  5. 在jni目录下添加Android.mk文件：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE    := NativeActivityTwo
LOCAL_SRC_FILES := NativeActivityTwo.cpp
LOCAL_LDLIBS    := -llog -landroid
LOCAL_STATIC_LIBRARIES := android_native_app_glue
include $(BUILD_SHARED_LIBRARY)
$(call import-module,android/native_app_glue)

  6. 构建 Android 应用程序并在模拟器或设备上运行。启动一个终端并使用以下命令显示 logcat 输出：

    adb logcat -v time NativeActivityTwo:I *:S

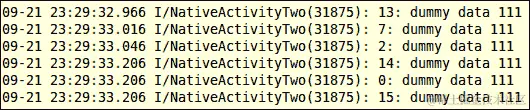

    当应用程序启动时，你应该能够看到以下 logcat 输出，并且设备屏幕将显示一个黑屏：

    如何操作…

    按下返回键时，将显示以下输出：

    如何操作…

它的工作原理是…

本示例演示了如何使用android_native_app_glue库创建一个本地活动。

使用android_native_app_glue库应遵循以下步骤：

  • 实现一个名为android_main的函数。这个函数应该实现一个事件循环，持续地轮询事件。这个方法将在库创建的后台线程中运行。

  • 默认情况下，后台线程附带了两个事件队列，包括活动生命周期事件队列和输入事件队列。当使用库创建的 looper 轮询事件时，你可以通过检查返回的标识符（LOOPER_ID_MAIN或LOOPER_ID_INPUT）来确定事件来自哪里。也可以将附加的事件队列附加到后台线程。

  • 当返回一个事件时，数据指针将指向一个android_poll_source数据结构。我们可以调用这个结构的 process 函数。这个过程是一个函数指针，对于活动生命周期事件，它指向android_app->onAppCmd；对于输入事件，它指向android_app->onInputEvent。我们可以提供自己的处理函数，并将相应的函数指针指向这些函数。

在我们的示例中，我们实现了一个名为handle_activity_lifecycle_events的简单函数，并将android_app->onAppCmd函数指针指向它。这个函数只是简单地打印cmd值以及与android_app数据结构一起传递的用户数据。cmd在android_native_app_glue.h中定义为枚举。例如，当应用启动时，cmd值为10、11、0、1和6，分别对应于APP_CMD_START、APP_CMD_RESUME、APP_CMD_INPUT_CHANGED、APP_CMD_INIT_WINDOW和APP_CMD_GAINED_FOCUS。

android_native_app_glue库内部机制：你可以在 Android NDK 的sources/android/native_app_glue目录下找到android_native_app_glue库的源代码。它仅由两个文件组成，分别是android_native_app_glue.c和android_native_app_glue.h。我们首先描述代码的流程，然后详细讨论一些重要的方面。

提示

由于提供了native_app_glue的源代码，我们可以在必要时修改它，尽管在大多数情况下并不需要。

android_native_app_glue是建立在native_activity.h接口之上的。如下代码所示（从sources/android/native_app_glue/android_native_app_glue.c提取），它实现了ANativeActivity_onCreate函数，在其中注册回调函数并调用android_app_create函数。请注意，返回的android_app实例由原生活动的instance字段指向，可以传递给各种回调函数：

void ANativeActivity_onCreate(ANativeActivity* activity,
        void* savedState, size_t savedStateSize) {
    LOGV("Creating: %p\n", activity);
    activity->callbacks->onDestroy = onDestroy;
    activity->callbacks->onStart = onStart;
    activity->callbacks->onResume = onResume;
    … …
    activity->callbacks->onNativeWindowCreated = onNativeWindowCreated;
    activity->callbacks->onNativeWindowDestroyed = onNativeWindowDestroyed;
    activity->callbacks->onInputQueueCreated = onInputQueueCreated;
    activity->callbacks->onInputQueueDestroyed = onInputQueueDestroyed;
    activity->instance = android_app_create(activity, savedState, savedStateSize);
}

android_app_create函数（如下代码片段所示）初始化android_app数据结构的一个实例，该结构在android_native_app_glue.h中定义。这个函数为线程间通信创建了一个单向管道。之后，它生成一个新的线程（之后我们称之为后台线程）以初始化的android_app数据作为输入参数运行android_app_entry函数。主线程将等待后台线程启动，然后返回：

static struct android_app* android_app_create(ANativeActivity* activity, void* savedState, size_t savedStateSize) {
    struct android_app* android_app = (struct android_app*)malloc(sizeof(struct android_app));
    memset(android_app, 0, sizeof(struct android_app));
    android_app->activity = activity;

    pthread_mutex_init(&android_app->mutex, NULL);
    pthread_cond_init(&android_app->cond, NULL);
  ……
    int msgpipe[2];
    if (pipe(msgpipe)) {
        LOGE("could not create pipe: %s", strerror(errno));
        return NULL;
    }
    android_app->msgread = msgpipe[0];
    android_app->msgwrite = msgpipe[1];

    pthread_attr_t attr;
    pthread_attr_init(&attr);
    pthread_attr_setdetachstate(&attr, PTHREAD_CREATE_DETACHED);
    pthread_create(&android_app->thread, &attr, android_app_entry, android_app);
    // Wait for thread to start.
    pthread_mutex_lock(&android_app->mutex);
    while (!android_app->running) {
        pthread_cond_wait(&android_app->cond, &android_app->mutex);
    }
    pthread_mutex_unlock(&android_app->mutex);
    return android_app;
}

后台线程从android_app_entry函数开始（如下代码片段所示），在其中创建一个循环器。两个事件队列将被附加到循环器上。活动生命周期事件队列被附加到android_app_entry函数上。当活动的输入队列被创建时，输入队列被附加（到android_native_app_glue.c的android_app_pre_exec_cmd函数）。在附加了活动生命周期事件队列之后，后台线程向主线程发出信号，表明它已经在运行。然后它调用名为android_main的函数，并传入android_app数据。android_main是我们需要实现的函数，正如我们的示例代码所示。它必须在一个循环中运行，直到活动退出：

static void* android_app_entry(void* param) {
    struct android_app* android_app = (struct android_app*)param;
  … …
  //Attach life cycle event queue with identifier LOOPER_ID_MAIN
    android_app->cmdPollSource.id = LOOPER_ID_MAIN;
    android_app->cmdPollSource.app = android_app;
    android_app->cmdPollSource.process = process_cmd;
    android_app->inputPollSource.id = LOOPER_ID_INPUT;
    android_app->inputPollSource.app = android_app;
    android_app->inputPollSource.process = process_input;
    ALooper* looper = ALooper_prepare(ALOOPER_PREPARE_ALLOW_NON_CALLBACKS);
    ALooper_addFd(looper, android_app->msgread, LOOPER_ID_MAIN, ALOOPER_EVENT_INPUT, NULL, &android_app->cmdPollSource);
    android_app->looper = looper;

    pthread_mutex_lock(&android_app->mutex);
    android_app->running = 1;
    pthread_cond_broadcast(&android_app->cond);
    pthread_mutex_unlock(&android_app->mutex);
    android_main(android_app);
    android_app_destroy(android_app);
    return NULL;
}

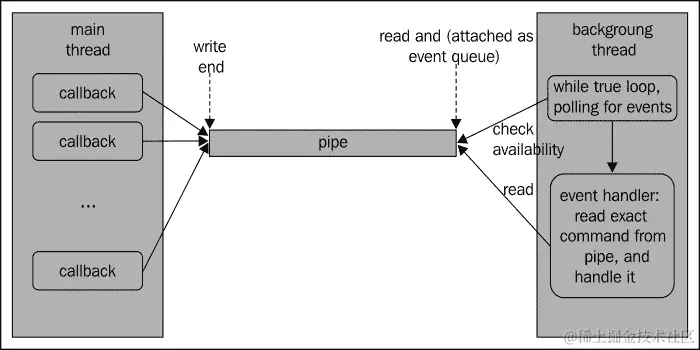

下图展示了主线程和后台线程如何共同工作以创建多线程原生活动：

工作原理

我们以活动生命周期事件队列为例。主线程调用回调函数，这些函数只是向管道的写端写入数据，而在android_main函数中实现的真正循环将轮询事件。一旦检测到事件，该函数就会调用事件处理程序，从管道的读端读取确切的命令并进行处理。android_native_app_glue库为我们实现了所有主线程的工作以及部分后台线程的工作。我们只需要提供轮询循环和事件处理程序，正如我们的示例代码所示。

管道：主线程通过在android_app_create函数中调用pipe方法创建一个单向管道。这个方法接受一个包含两个整数的数组。函数返回后，第一个整数将被设置为代表管道读端的文件描述符，而第二个整数将被设置为代表管道写端的文件描述符。

管道通常用于进程间通信（IPC），但在这里它被用于主 UI 线程与在android_app_entry创建的后台线程之间的通信。当一个活动生命周期事件发生时，主线程将执行在ANativeActivity_onCreate注册的相应回调函数。回调函数只是将一个命令写入管道的写入端，然后等待来自后台线程的信号。后台线程应该不断地轮询事件，一旦检测到生命周期事件，它将从管道的读取端读取确切的事件，通知主线程解除阻塞并处理事件。因为信号在收到命令后立即发送，且在实际处理事件之前，主线程可以快速从回调函数返回，而无需担心事件可能需要长时间处理。

不同的操作系统对管道的实现各不相同。安卓系统实现的管道是“半双工”的，即通信是单向的。也就是说，一个文件描述符只能写，另一个文件描述符只能读。某些操作系统中的管道是“全双工”的，两个文件描述符都可以读写。

循环器是一个事件跟踪设施，它允许我们为一个线程的事件循环附加一个或多个事件队列。每个事件队列都有一个关联的文件描述符。一个事件是在文件描述符上可用的数据。为了使用循环器，我们需要包含android/looper.h头文件。

该库为我们在后台线程中创建的事件循环附加了两个事件队列，包括活动生命周期事件队列和输入事件队列。为了使用循环器，应按以下步骤操作：

  1. 为当前线程创建或获取一个循环器：这是通过ALooper_prepare函数完成的：

    ALooper* ALooper_prepare(int opts);

    该函数准备与调用线程关联的循环器并返回它。如果循环器不存在，它会创建一个，将其与线程关联，并返回它。

  2. 附加一个事件队列：这是通过ALooper_addFd完成的。该函数具有以下原型：

    int ALooper_addFd(ALooper* looper, int fd, int ident, int events, ALooper_callbackFunc callback, void* data);

    该函数有两种使用方式。首先，如果将callback设置为NULL，则ident集合将由ALooper_pollOnce和ALooper_pollAll返回。其次，如果callback非NULL，则将执行回调函数，并忽略ident。android_native_app_glue库采用第一种方法将新的事件队列附加到 looper 上。输入参数fd表示与事件队列相关联的文件描述符。ident是事件队列中事件的标识符，可用于分类事件。当callback设置为NULL时，标识符必须大于零。在库源代码中，callback被设置为NULL，data指向将随标识符一起在轮询时返回的私有数据。

    在库中，此函数被调用来将活动生命周期事件队列附加到后台线程。输入事件队列通过特定于输入队列的函数AInputQueue_attachLooper进行附加，我们将在在 NDK 中检测和处理输入事件的菜谱中进行讨论。

  3. 轮询事件：可以通过以下两个函数之一来完成：

    int ALooper_pollOnce(int timeoutMillis, int* outFd, int* outEvents, void** outData);
int ALooper_pollAll(int timeoutMillis, int* outFd, int* outEvents, void** outData);

    当在ALooper_addFd中将callback设置为NULL时，这两种方法是等价的。它们具有相同的输入参数。timeoutMillis指定轮询的超时时间。如果设置为 0，则函数立即返回；如果设置为负数，它们将无限期等待直到发生事件。当与 looper 关联的任何输入队列发生事件时，函数将返回标识符（大于零）。在这种情况下，outFd、outEvents和outData将被设置为与事件关联的文件描述符、轮询事件和数据。否则，它们将被设置为NULL。

  4. 分离事件队列：这是通过以下函数完成的：

    int ALooper_removeFd(ALooper* looper, int fd);

    它接受与事件队列相关联的 looper 和文件描述符，并将队列从 looper 上分离。

在 Android NDK 中管理原生窗口

本章前面的菜谱仅提供了带有 logcat 输出的简单示例。这个菜谱将讨论如何在 Android NDK 中管理原生窗口。

准备就绪

建议读者在阅读这个菜谱之前阅读以下菜谱：

  • 使用 native_activity.h 接口创建原生活动

  • 使用 Android 原生应用胶水创建原生活动

还要回顾一下，在第四章，Android NDK OpenGL ES API中的使用 EGL 显示图形菜谱中简要介绍了原生窗口管理。

如何操作…

以下步骤创建示例应用程序：

  1. 创建一个名为NativeWindowManagement的 Android 应用程序。将包名设置为cookbook.chapter5.nativewindowmanagement。如果你需要更详细的说明，请参考第二章，Java Native Interface中的加载本地库和注册本地方法的菜谱。

  2. 右键点击NativeWindowManagement项目，选择Android Tools | 添加原生支持。

  3. 更新AndroidManifest.xml。具体细节请参考之前的食谱或下载的代码。注意，元数据android.app.lib_name的值必须为NativeWindowManagement。

  4. 在jni文件夹下添加两个名为NativeWindowManagement.cpp和mylog.h的文件。NativeWindowManagement.cpp是基于之前食谱修改的。以下代码段显示了更新的部分：

    void drawSomething(struct android_app* app) {
  ANativeWindow_Buffer lWindowBuffer;
  ANativeWindow* lWindow = app->window;
  ANativeWindow_setBuffersGeometry(lWindow, 0, 0, WINDOW_FORMAT_RGBA_8888);
  if (ANativeWindow_lock(lWindow, &lWindowBuffer, NULL) < 0) {
    return;
  }
  memset(lWindowBuffer.bits, 0, lWindowBuffer.stride*lWindowBuffer.height*sizeof(uint32_t));
  int sqh = 150, sqw = 100;
  int wst = lWindowBuffer.stride/2 - sqw/2;
  int wed = wst + sqw;
  int hst = lWindowBuffer.height/2 - sqh/2;
  int hed = hst + sqh;
  for (int i = hst; i < hed; ++i) {
    for (int j = wst; j < wed; ++j) {
      ((char*)(lWindowBuffer.bits))[(i*lWindowBuffer.stride + j)*sizeof(uint32_t)] = (char)255;      //R
      ((char*)(lWindowBuffer.bits))[(i*lWindowBuffer.stride + j)*sizeof(uint32_t) + 1] = (char)0;    //G
      ((char*)(lWindowBuffer.bits))[(i*lWindowBuffer.stride + j)*sizeof(uint32_t) + 2] = (char)0;    //B
      ((char*)(lWindowBuffer.bits))[(i*lWindowBuffer.stride + j)*sizeof(uint32_t) + 3] = (char)255;    //A
    }
  }
  ANativeWindow_unlockAndPost(lWindow);
}

void handle_activity_lifecycle_events(struct android_app* app, int32_t cmd) {
  LOGI(2, "%d: dummy data %d", cmd, *((int*)(app->userData)));
  switch (cmd) {
  case APP_CMD_INIT_WINDOW:
    drawSomething(app);
    break;
  }
}

  5. 在jni文件夹下添加Android.mk文件，与之前食谱中使用的类似。你只需要将模块名称替换为NativeWindowManagement，源文件替换为NativeWindowManagement.cpp。

  6. 构建 Android 应用程序并在模拟器或设备上运行。启动终端并使用以下命令显示 logcat 输出：

    $ adb logcat -v time NativeWindowManagement:I *:S

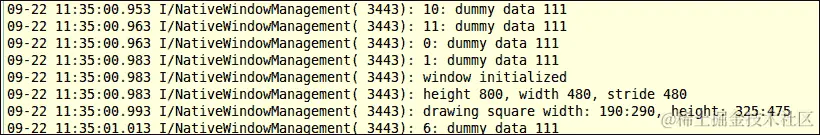

    当应用程序启动时，我们将看到以下 logcat 输出：

    如何操作…

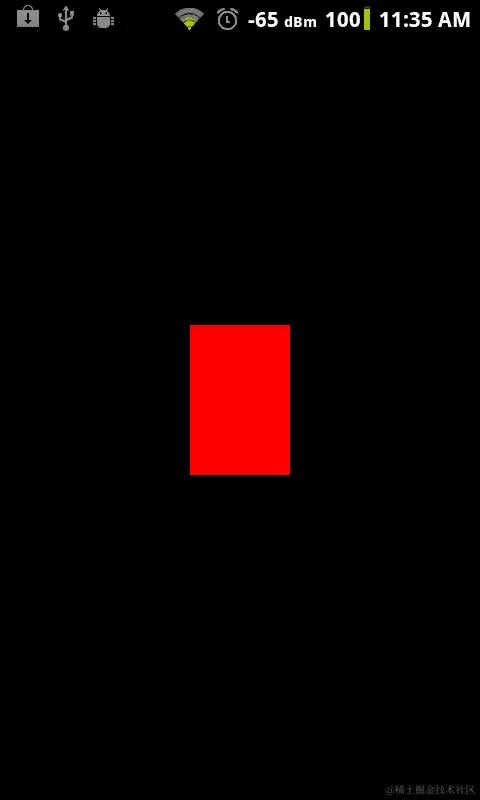

    设备屏幕将在屏幕中心显示一个红色矩形，如下所示：

    如何操作…

工作原理…

原生窗口管理的 NDK 接口在window.h、rect.h、native_window_jni.h和native_window.h头文件中定义。前两个只是定义了一些常量和数据结构。native_window_jni.h定义了一个名为ANativeWindow_fromSurface的单一函数，它帮助我们从一个 Java 表面对象获取原生窗口。我们在第四章，使用 EGL 显示图形的食谱中说明了这个函数。这里，我们关注native_window.h中提供的函数。

执行以下步骤在手机屏幕上绘制一个正方形：

  1. 设置窗口缓冲区格式和大小：这是通过ANativeWindow_setBuffersGeometry函数完成的：

    int32_t ANativeWindow_setBuffersGeometry(ANativeWindow* window, int32_t width, int32_t height, int32_t format);

    此函数更新与输入参数 window 引用的原生窗口关联的原生窗口缓冲区。根据其余输入参数，窗口大小和格式会发生变化。在native_window.h中定义了三种格式，包括WINDOW_FORMAT_RGBA_8888、WINDOW_FORMAT_RGBX_8888和WINDOW_FORMAT_RGB_565。如果大小或格式设置为0，则将使用原生窗口的基本值。

  2. 锁定窗口下一次绘图表面：这是通过ANativeWindow_lock函数完成的：

    int32_t ANativeWindow_lock(ANativeWindow* window, ANativeWindow_Buffer* outBuffer,  ARect* inOutDirtyBounds);

    在此调用返回后，输入参数outBuffer将引用用于绘图的窗口缓冲区。

  3. 清除缓冲区：这是可选的。有时我们可能只想覆盖窗口缓冲区的一部分。在我们的示例中，我们调用了memset将所有数据设置为0。

  4. 在缓冲区中绘制内容：在我们的示例中，我们首先计算矩形的开始和结束宽度与高度，然后将矩形区域的红色和 alpha 字节设置为255。这将显示一个红色矩形。

  5. 解锁窗口的绘图表面并向显示发布新缓冲区：这是通过ANativeWindow_unlockAndPost函数完成的：

    int32_t ANativeWindow_unlockAndPost(ANativeWindow* window);

在 Android NDK 中检测和处理输入事件

输入事件对于 Android 应用中的用户交互至关重要。这个食谱讨论了如何在 Android NDK 中检测和处理输入事件。

准备就绪

我们将进一步开发上一个食谱中的示例。在阅读这个食谱之前，请先阅读在 Android NDK 中管理本地窗口的食谱。

如何操作…

以下步骤将创建一个示例应用程序，该程序在本地代码中检测和处理输入事件：

  1. 创建一个名为NativeInputs的 Android 应用程序。将包名设置为cookbook.chapter5.nativeinputs。如果你需要更详细的说明，请参考第二章，Java Native Interface中的加载本地库和注册本地方法的食谱。

  2. 右键点击NativeInputs项目，选择Android Tools | 添加本地支持。

  3. 更新AndroidManifest.xml。具体细节请参考上一个食谱或下载的代码。注意，元数据android.app.lib_name的值必须为NativeInputs。

  4. 在jni文件夹下添加两个名为NativeInputs.cpp和mylog.h的文件。NativeInputs.cpp是基于上一个食谱修改的。让我们在这里看一部分它的代码：

    • handle_input_events：这是输入事件的事件处理方法。请注意，当检测到具有移动动作（AINPUT_EVENT_TYPE_MOTION）的移动事件时，我们会更新app->userData并将app->redrawNeeded设置为1：

      int mPreviousX = -1;
int32_t handle_input_events(struct android_app* app, AInputEvent* event) {
  int etype = AInputEvent_getType(event);
  switch (etype) {
  case AINPUT_EVENT_TYPE_KEY:
… ...
    break;
  case AINPUT_EVENT_TYPE_MOTION:
    int32_t action, posX, pointer_index;
    action = AMotionEvent_getAction(event);
    pointer_index = (action&AMOTION_EVENT_ACTION_POINTER_INDEX_MASK) >> AMOTION_EVENT_ACTION_POINTER_INDEX_SHIFT;
    posX = AMotionEvent_getX(event, pointer_index);
    if (action == AMOTION_EVENT_ACTION_MOVE) {
      int xMove = posX - mPreviousX;
      USERDATA* userData = (USERDATA*)app->userData;
      userData->xMove = xMove;
      app->redrawNeeded = 1;
    }
    mPreviousX = posX;
    break;
  }
}

    • android_main：我们更新了 while true 循环。当设置app->redrawNeeded时，我们重新绘制矩形：

      void android_main(struct android_app* app) {
… ...
while (1) {
    int ident, events;
    struct android_poll_source* source;
    if ((ident=ALooper_pollOnce(app->redrawNeeded?0:-1, NULL, &events, (void**)&source)) >= 0) {
      if (NULL!=source) {
        source->process(app, source);
      }
      if (app->redrawNeeded) {
        drawSomething(app);
      }
    }
}
}

  5. 在jni文件夹下添加Android.mk文件，与上一个食谱类似。我们只需要将模块名称替换为NativeInputs，将源文件替换为NativeInputs.cpp。

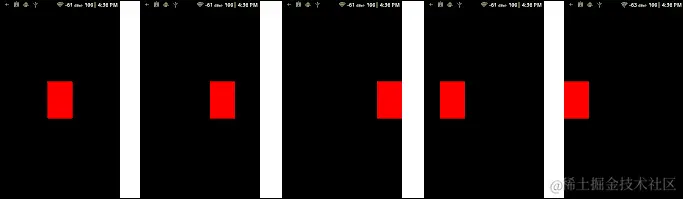

  6. 构建 Android 应用程序并在模拟器或设备上运行。我们可以移动屏幕上的图形来观察矩形水平移动：如何操作…

工作原理…

这个食谱讨论了在 Android NDK 中使用android_native_app_glue库处理输入事件。

android_native_app_glue 中的输入事件队列：android_native_app_glue默认为我们附加了输入事件队列。

  1. 当为活动创建输入队列时，主线程会调用onInputQueueCreated回调，该回调将APP_CMD_INPUT_CHANGED写入我们在上一个食谱中描述的管道的写入端。后台线程将接收命令并调用AInputQueue_attachLooper函数，将输入队列附加到后台线程循环器。

  2. 当发生输入事件时，它将被process_input处理（在 while true 循环中我们调用的source->process函数指针指向process_input，如果事件是输入事件）。在process_input内部，首先调用AInputQueue_getEvent来获取事件。然后，调用AInputQueue_preDispatchEvent来发送预分派的键。这可能导致它在使用者提供的应用程序之前被当前的输入法编辑器（IME）消耗掉。接下来是android_app->onInputEvent，这是一个指向由我们提供的事件处理器的函数指针。如果我们没有提供事件处理器，它会被设置为NULL。之后，调用AInputQueue_finishEvent来表示事件处理结束。

  3. 最后，当输入队列被销毁时，主线程会调用onInputQueueDestroyed回调，这也会写入APP_CMD_INPUT_CHANGED。后台线程将读取命令并调用名为AInputQueue_detachLooper的函数，以将输入队列从线程循环器中分离。

事件处理器：在handle_input_events函数中，我们首先调用了AInputEvent_getType来获取输入事件类型。android/input.h头文件定义了两种输入事件类型，即AINPUT_EVENT_TYPE_KEY和AINPUT_EVENT_TYPE_MOTION。第一种事件类型表示输入事件是按键事件，而第二种表示它是动作事件。

我们调用了AKeyEvent_getAction、AKeyEvent_getFlags和AKeyEvent_getKeyCode来获取按键事件的行为、标志和键码，并打印出描述它的字符串。另一方面，我们调用了AMotionEvent_getAction和AMotionEvent_getX来获取动作事件的行为和x位置。注意，AMotionEvent_getX函数需要第二个输入参数作为指针索引。通过以下代码获取指针索引：

pointer_index = (action&AMOTION_EVENT_ACTION_POINTER_INDEX_MASK) >> AMOTION_EVENT_ACTION_POINTER_INDEX_SHIFT;

andoid/input.h中还有更多的输入事件函数。

在 Android NDK 中访问传感器

许多 Android 设备内置有传感器，用于检测和测量运动、方向和其他环境条件。在 Android NDK 中可以访问这些传感器。本食谱将详细讨论如何进行操作。

准备就绪

本食谱提供的示例基于前两个食谱中的示例代码。建议读者先阅读它们：

  • 在 Android NDK 中管理原生窗口

  • 在 Android NDK 中检测和处理输入事件

如何操作...

以下步骤开发了一个示例 Android 应用程序，演示了如何从 Android NDK 访问传感器：

  1. 创建一个名为nativesensors的 Android 应用程序。将包名设置为cookbook.chapter5.nativesensors。如果你需要更详细的说明，请参考第二章的加载原生库和注册原生方法食谱，Java Native Interface。

  2. 右键点击nativesensors项目，选择Android Tools | Add Native Support。

  3. 更新AndroidManifest.xml。具体细节请参考上一个配方或下载的代码。注意，元数据android.app.lib_name的值必须为nativesensors。

  4. 在jni文件夹下添加两个名为nativesensors.cpp和mylog.h的文件。让我们展示一下nativesensors.cpp中的部分代码。

    • handle_activity_lifecycle_events：此函数处理活动生命周期事件。当活动处于焦点时，我们启用传感器，当活动失去焦点时禁用它。这通过避免在活动未处于焦点时读取传感器来节省电池寿命：

      void handle_activity_lifecycle_events(struct android_app* app, int32_t cmd) {
  USERDATA* userData;
  switch (cmd) {
…...
  case APP_CMD_SAVE_STATE:
    // save current state
    userData = (USERDATA*)(app->userData);
    app->savedState = malloc(sizeof(SAVED_USERDATA));
    *((SAVED_USERDATA*)app->savedState) = userData->drawingData;
    app->savedStateSize = sizeof(SAVED_USERDATA);
    break;
  case APP_CMD_GAINED_FOCUS:
    userData = (USERDATA*)(app->userData);
    if (NULL != userData->accelerometerSensor) {
      ASensorEventQueue_enableSensor(userData->sensorEventQueue,
          userData->accelerometerSensor);
      ASensorEventQueue_setEventRate(userData->sensorEventQueue,
          userData->accelerometerSensor, (1000L/60)*1000);
    }
    break;
  case APP_CMD_LOST_FOCUS:
    USERDATA userData = *(USERDATA*) app->userData;
    if (NULL!=userData.accelerometerSensor) {      ASensorEventQueue_disableSensor(userData.sensorEventQueue, userData.accelerometerSensor);
    }
    break;
  }
}

    • android_main：我们不断地轮询事件，并处理由LOOPER_ID_USER标识的传感器事件：

      void android_main(struct android_app* app) {
… ...
while (0==app->destroyRequested) {
  int ident, events;
  struct android_poll_source* source;
  if ((ident=ALooper_pollOnce(-1, NULL, &events, (void**)&source)) >= 0) {
    if (LOOPER_ID_USER == ident) {
    ASensorEvent event;
    while (ASensorEventQueue_getEvents(userData.sensorEventQueue,
        &event, 1) > 0) {
      int64_t currentTime = get_time();
      … ...
      if ((currentTime - lastTime) > TIME_THRESHOLD) {
        long diff = currentTime - lastTime;
        float speedX = (event.acceleration.x - lastX)/diff*10000;
        float speedY = (event.acceleration.y - lastY)/diff*10000;
        float speedZ = (event.acceleration.z - lastZ)/diff*10000;
        float speed = fabs(speedX + speedY + speedZ);
…...
      }
    }
    }
  }
}

      ASensorManager_destroyEventQueue(userData.sensorManager, userData.sensorEventQueue);
}

  5. 在jni文件夹下添加Android.mk文件，该文件与上一个配方中使用的类似。我们只需要将模块名称替换为nativesensors，并将源文件替换为nativesensors.cpp。

  6. 构建 Android 应用程序并在模拟器或设备上运行。我们可以摇动设备来观察矩形水平移动：如何操作…

工作原理…

在我们的示例中，我们使用了加速度传感器来检测手机摇动。然后，根据手机摇动的速度，我们将红色矩形移动到手机屏幕的一侧。一旦矩形到达手机屏幕的边缘，它就会开始移动到另一边缘。

示例代码提供了一个简单的算法来确定是否发生了摇动。存在更复杂和准确的算法，并且可以实施。我们还可以调整SHAKE_TIMEOUT和SHAKE_COUNT_THRESHOLD常数以微调算法。

示例的重要部分是如何访问传感器。让我们总结一下步骤：

  1. 获取传感器管理器的引用：这是通过使用以下函数完成的：

    ASensorManager* ASensorManager_getInstance();

  2. 获取给定类型的默认传感器：我们还可以获取所有可用传感器的列表。这是通过分别使用以下两个函数完成的：

    ASensor const* ASensorManager_getDefaultSensor(ASensorManager* manager, int type);
int ASensorManager_getSensorList(ASensorManager* manager, ASensorList* list);

    可用类型在android/sensor.h中定义。在我们的示例中，我们打印出所有传感器名称和类型，但只使用ASENSOR_TYPE_ACCELEROMETER。

  3. 创建一个新的传感器队列并将其附加到线程的 looper 上：这是通过使用以下ASensorManager_createEventQueue函数完成的：

    ASensorEventQueue* ASensorManager_createEventQueue(ASensorManager* manager, ALooper* looper, int ident, ALooper_callbackFunc callback, void* data);

    此函数的使用与使用 Android 原生应用胶水创建原生活动配方中的ALooper_addFd函数的使用类似，以及在 Android NDK 中检测和处理输入事件配方中的AInputQueue_attachLooper。在我们的示例中，我们将ident设置为LOOPER_ID_USER。请注意，我们还可以通过更改android_native_app_glue.h的代码并在此处定义新的 looper ID。

  4. 启用并配置传感器：

    int ASensorEventQueue_enableSensor(ASensorEventQueue* queue, ASensor const* sensor);
int ASensorEventQueue_setEventRate(ASensorEventQueue* queue, ASensor const* sensor, int32_t usec);

    第一个函数启用由传感器输入参数引用的传感器。第二个函数为引用由传感器输入参数的传感器设置事件传递率，以微秒为单位。在我们的示例中，当活动获得焦点时调用了这两个函数。

  5. 轮询事件并从队列中获取可用事件：如前一个菜谱所示，通过调用ALooper_pollOnce进行轮询。如果返回的事件标识符是LOOPER_ID_USER，我们知道这是一个传感器事件，我们可以使用以下函数来获取它：

    ssize_t ASensorEventQueue_getEvents(ASensorEventQueue* queue, ASensorEvent* events, size_t count);

    count表示我们想要获取的最大可用事件数。在我们的示例中，我们将其设置为1。也可以定义一个ASensorEvent数组，一次性获取多个事件。

  6. 处理传感器事件：传感器事件由ASensorEvent数据结构表示，可以在android/sensor.h中找到（该文件的确切路径为<Android NDK 根目录>/platforms/android-<版本>/arch-arm/usr/include/android/sensor.h）。在我们的示例中，我们访问了 x、y、z 轴上的加速度读数，并使用这些读数来确定是否发生了手机摇晃。

  7. 禁用传感器：访问完传感器后，你可以使用以下函数禁用它：

    int ASensorEventQueue_disableSensor(ASensorEventQueue* queue, ASensor const* sensor);

  8. 销毁传感器事件队列并释放与其相关的所有资源：

    int ASensorManager_destroyEventQueue(ASensorManager* manager, ASensorEventQueue* queue);

在 Android NDK 中管理资源

资源为 Android 应用提供了一种包含各种类型文件的方式，包括文本、图像、音频、视频等。本菜谱讨论了如何从 Android NDK 加载资源文件。

准备就绪

我们将修改在第四章的在 OpenGL ES 1.x 中映射纹理菜谱中开发的示例，Android NDK OpenGL ES API。建议读者阅读该菜谱或先查看代码。

如何操作…

以下步骤描述了如何开发示例应用程序：

  1. 创建一个名为NativeAssets的 Android 应用程序。将包名设置为cookbook.chapter5.nativeassets。如果你需要更详细的说明，请参考第二章的加载本地库和注册本地方法菜谱，Java Native Interface。

  2. 在NativeAssets项目上右键点击，选择Android Tools | Add Native Support。

  3. 在cookbook.chapter5.nativeassets包下添加三个 Java 文件，分别为MyActivity.java，MySurfaceView.java和MyRenderer.java。前两个文件与第四章中的在 OpenGL ES 1.x 中映射纹理菜谱中的对应文件完全相同，Android NDK OpenGL ES API。最后一个文件略有改动，其中naLoadTexture本地方法签名更新如下：

    private static native void naLoadTexture(AssetManager pAssetManager);

    在onSurfaceCreated方法中，我们通过传递一个 Java AssetManager实例来调用本地方法：

    naLoadTexture(mContext.getAssets());

  4. 在jni文件夹下创建两个文件夹，分别为dice和libpng-1.5.12。在libpng-1.5.12文件夹中，我们放置了 libpng 的源文件，可以从sourceforge.net/projects/libpng/files/下载。

    在dice文件夹中，我们添加了Cube.cpp、Cube.h、mylog.h和DiceG1.cpp文件。前三个文件与第四章中在 OpenGL ES 1.x 中映射纹理的示例相同，Android NDK OpenGL ES API。DiceG1.cpp文件通过添加从assets文件夹读取.png资产文件的程序进行了更新。下面是更新代码的一部分：

    • readPng：这是在png_set_read_fn中使用的回调函数。它从asset文件中读取数据：

      void readPng(png_structp pPngPtr, png_bytep pBuf, png_size_t pCount) {
  AAsset* assetF = (AAsset*)png_get_io_ptr(pPngPtr);
  AAsset_read(assetF, pBuf, pCount);
}

    • naLoadTexture：它读取assets顶级目录下的所有.png文件，并将数据加载到 OpenGL 中进行纹理映射：

      void naLoadTexture(JNIEnv* env, jclass clazz, jobject pAssetManager) {
  AAssetManager* assetManager = AAssetManager_fromJava(env, pAssetManager);
  AAssetDir* texDir = AAssetManager_openDir(assetManager, "");
  const char* texFn;
  int pId = 0;
  while (NULL != (texFn = AAssetDir_getNextFileName(texDir))) {
    AAsset* assetF = AAssetManager_open(assetManager, texFn, AASSET_MODE_UNKNOWN);
    //read the png header
    png_byte header[8];
   png_byte *imageData;
    …...
    if (8 != AAsset_read(assetF, header, 8)) {
      goto FEND;
    }
    …...
    //init png reading by setting a read callback
    png_set_read_fn(pngPtr, assetF, readPng);
    …...
    // Loads image data into OpenGL.
    glTexImage2D(GL_TEXTURE_2D, 0, format, width, height, 0, format, type, imageData);
FEND:
    AAsset_close(assetF);
    pId++;
  }
  AAssetDir_close(texDir);
}

  5. 在jni、jni/dice和jni/libpng-1.5.12下分别添加一个Android.mk文件。jni顶级文件夹下的Android.mk文件如下。这仅指示 Android 构建系统包含jni文件夹下每个子目录中的Android.mk文件：

    LOCAL_PATH := $(call my-dir)
include $(call all-subdir-makefiles)

    jni/libpng-1.5.12文件夹下的Android.mk文件如下。这将编译libpng作为本地静态库：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_CFLAGS :=
LOCAL_MODULE    := libpng
LOCAL_SRC_FILES :=\
  png.c \
  pngerror.c \
  pngget.c \
  pngmem.c \
  pngpread.c \
  pngread.c \
  pngrio.c \
  pngrtran.c \
  pngrutil.c \
  pngset.c \
  pngtrans.c \
  pngwio.c \
  pngwrite.c \
  pngwtran.c \
  pngwutil.c
LOCAL_LDLIBS := -lz
include $(BUILD_STATIC_LIBRARY)

    jni/dice文件夹下的Android.mk文件如下：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE    := DiceG1NativeAssets
LOCAL_C_INCLUDES := $(LOCAL_PATH)/../libpng-1.5.12/
LOCAL_STATIC_LIBRARIES := libpng
LOCAL_SRC_FILES := Cube.cpp DiceG1.cpp
LOCAL_LDLIBS := -lGLESv1_CM -llog -landroid -lz
include $(BUILD_SHARED_LIBRARY)

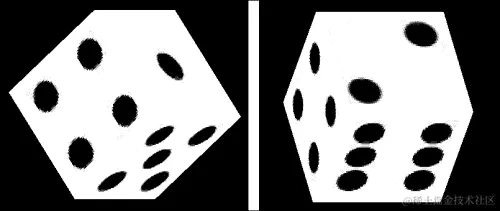

  6. 构建 Android NDK 应用程序并在 Android 设备上运行。该应用程序将显示一个作为骰子的纹理立方体；这与我们在第四章中Android NDK OpenGL ES API看到的相同。如何操作…

工作原理…

在示例中，我们从assets文件夹加载了.png文件，并将其用作 OpenGL 纹理。你可以使用以下步骤读取assets：

  1. 从 Java AssetManager 对象获取本地 AAssetManager 对象：这是通过AAssetManager_fromJava函数完成的，该函数在asset_manager_jni.h中定义。

  2. 打开资产目录：这是通过 AAssetManager_openDir 完成的。

    AAssetDir* AAssetManager_openDir(AAssetManager* mgr, const char* dirName);

    要打开顶级目录"assets"，我们将 dirName 设置为""。对于子目录，我们需要提供目录名称。

  3. 获取资产文件名：

    const char* AAssetDir_getNextFileName(AAssetDir* assetDir);

    遍历输入参数assetDir所引用的asset目录下的文件。如果所有文件都已返回或没有文件，则返回NULL。

  4. 打开资产文件：这是通过使用AAssetManager_open完成的：

    AAsset* AAssetManager_open(AAssetManager* mgr, const char* filename, int mode);

    文件名应设置为asset文件名，其中mode可以是以下之一：

    • AASSET_MODE_UNKNOWN：不知道数据将如何被访问

    • AASSET_MODE_RANDOM：读取块，并向前和向后查找

    • AASSET_MODE_STREAMING：顺序读取，偶尔向前查找

    • AASSET_MODE_BUFFER：尝试将内容加载到内存中，以便快速小读取

  5. 读取资产文件：这是通过使用AAsset_read完成的。

    int AAsset_read(AAsset* asset, void* buf, size_t count);

    输入参数 buf 指的是读取后数据放置的位置，而 count 表示我们想要读取的字节数。实际读取的字节数将被返回，可能与 count 不一致。

  6. 关闭资产文件：这是通过使用 AAsset_close 函数完成的。

  7. 关闭资产目录：这是通过使用 AAssetDir_close 函数完成的。

还有更多内容…

在这个例子中，我们将 libpng 作为本地静态库构建。这是读取 .png 文件所必需的，因为 Android NDK 没有提供访问 .png 文件的 API。我们将在第八章，移植和使用现有库中讨论如何利用现有库开发 Android NDK 应用程序。

第六章：Android NDK 多线程

本章将涵盖以下内容：

  • 在 Android NDK 中创建和终止本地线程

  • 在 Android NDK 中使用互斥锁同步本地线程

  • 在 Android NDK 中使用条件变量同步本地线程

  • 在 Android NDK 中使用读写锁同步本地线程

  • 在 Android NDK 中用信号量同步本地线程

  • 在 Android NDK 中调度本地线程

  • 在 Android NDK 中为本地线程管理数据

简介

大多数非琐碎的 Android 应用都使用不止一个线程，因此多线程编程对 Android 开发至关重要。在 Android NDK 中，POSIX 线程（pthreads）被包含在 Android 的 Bionic C 库中，以支持多线程。本章主要讨论pthread.h和semaphore.h头文件中定义的 API 函数，这些文件可以在 Android NDK 的platforms/android-<API level>/arch-arm/usr/include/目录下找到。

我们将首先介绍线程的创建和终止。在所有多线程应用程序中，同步非常重要，因此我们讨论了 Android NDK 中四种常用的同步技术，包括互斥锁、条件变量、读写锁和信号量。然后我们说明了线程调度，最后描述了如何为线程管理数据。

作为一本实用书籍，我们将不涉及多线程编程背后的理论。读者需要了解多线程的基础知识，包括并发、互斥、死锁等。

此外，pthreads 编程是一个复杂的话题，有专门针对 pthreads 编程的书籍。本章将仅关注 Android NDK 编程环境下的基本内容。感兴趣的读者可以参考Bradford Nicols，Dick Buttlar和Jacqueline Proulx Farrell所著的《Pthreads Programming: A POSIX Standard for Better Multiprocessing》以获取更多信息。

在 Android NDK 中创建和终止本地线程

本食谱讨论如何在 Android NDK 中创建和终止本地线程。

准备就绪…

读者需要知道如何创建一个 Android NDK 项目。我们可以参考第一章中的编写 Hello NDK 程序食谱，详细说明操作步骤。

如何操作...

以下步骤描述了如何创建一个具有多个本地线程的简单 Android 应用程序：

  1. 创建一个名为NativeThreadsCreation的 Android 应用程序。将包名设置为cookbook.chapter6.nativethreadscreation。更多详细说明请参考第二章中的加载本地库和注册本地方法食谱。

  2. 右键点击项目NativeThreadsCreation，选择Android Tools | Add Native Support。

  3. 在 cookbook.chapter6.nativethreadscreation 包下添加一个名为 MainActivity.java 的 Java 文件。这个 Java 文件简单加载原生库 NativeThreadsCreation 并调用原生的 jni_start_threads 方法。

  4. 在 jni 文件夹下添加 mylog.h 和 NativeThreadsCreation.cpp 文件。mylog.h 文件包含了安卓原生 logcat 实用功能函数，而 NativeThreadsCreation.cpp 文件包含了启动多线程的原生代码。部分代码如下所示。

    jni_start_threads 函数启动两个线程并等待这两个线程结束：

    void jni_start_threads() {
  pthread_t th1, th2;
  int threadNum1 = 1, threadNum2 = 2;
  int ret;
  ret = pthread_create(&th1, NULL, run_by_thread, (void*)&threadNum1);
  ret = pthread_create(&th2, NULL, run_by_thread, (void*)&threadNum2);
  void *status;
  ret = pthread_join(th1, &status);
  int* st = (int*)status;
  LOGI(1, "thread 1 end %d %d", ret, *st);
  ret = pthread_join(th2, &status);
  st = (int*)status;
  LOGI(1, "thread 2 end %d %d", ret, *st);
}

    run_by_thread 函数被原生线程执行：

    int retStatus;
void *run_by_thread(void *arg) {
  int cnt = 3, i;
  int* threadNum = (int*)arg;
  for (i = 0; i < cnt; ++i) {
    sleep(1);
    LOGI(1, "thread %d: %d", *threadNum, i);
  }
  if (1 == *threadNum) {
    retStatus = 100;
    return (void*)&retStatus;
  } else if (2 == *threadNum) {
    retStatus = 200;
    pthread_exit((void*)&retStatus);
  }
}

  5. 在 jni 文件夹中添加一个 Android.mk 文件，并包含以下代码：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE := NativeThreadsCreation
LOCAL_SRC_FILES := NativeThreadsCreation.cpp
LOCAL_LDLIBS := -llog
include $(BUILD_SHARED_LIBRARY)

  6. 构建并运行安卓项目，并使用以下命令监控 logcat 输出：

    $ adb logcat -v time NativeThreadsCreation:I *:S

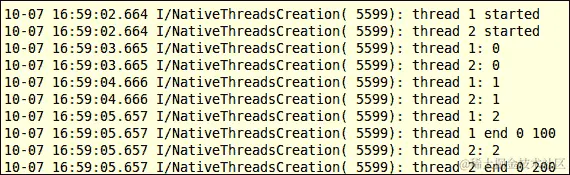

    以下是 logcat 输出的截图：

    如何操作...

工作原理...

本教程展示了如何在安卓 NDK 中创建和终止线程。

使用 pthreads 构建

传统上，pthread 被实现为一个外部库，必须通过提供链接器标志 -lpthread 来链接。安卓的 Bionic C 库有自己的 pthread 实现。因此，在我们的项目中，Android.mk 文件不使用 -lpthread。

线程创建

正如我们的代码所示，可以使用 pthread_create 函数创建一个线程，该函数具有以下原型：

int pthread_create(pthread_t *thread, const pthread_attr_t *attr, void *(*start_routine)(void*), void *arg);

这个函数使用 attr 输入参数指定的属性创建并启动一个新线程。如果 attr 设置为 NULL，则使用默认属性。start_routine 参数指向新创建的线程要执行的函数，arg 作为函数的输入参数。当函数返回时，thread 输入参数将指向存储线程 ID 的位置，返回值为零表示成功，或其他值表示错误。

在我们的示例代码中，我们创建了两个线程来执行 run_by_thread 函数。我们传递一个整数指针作为输入参数给 run_by_thread 函数。

线程终止

线程在从 start_routine 函数返回后终止，或者我们显式调用 pthread_exit。pthread_exit 函数具有以下原型：

void pthread_exit(void *value_ptr);

这个函数终止调用线程，并将 value_ptr 指向的值返回给与调用线程成功 join 的任何线程。这也在我们的示例代码中进行了演示。我们对创建的两个线程调用了 pthread_join。pthread_join 函数具有以下原型：

int pthread_join(pthread_t thread, void **value_ptr);

该函数挂起调用线程的执行，直到由第一个输入参数指定的线程终止。当函数成功返回时，第二个参数可用于获取已终止线程的退出状态，正如我们的示例代码所示。

此外，我们之前看到的logcat截图显示，从线程中返回相当于调用pthread_exit。因此，无论调用哪种方法，我们都可以获取退出状态。

注意

Android Bionic C 库 pthread 不支持pthread_cancel。因此，如果我们正在移植使用pthread_cancel的代码，我们需要重构代码以摆脱它。

在 Android NDK 中用互斥锁同步本地线程

本食谱讨论如何在 Android NDK 中使用 pthread 互斥锁。

如何操作...

以下步骤帮助创建一个演示 pthread 互斥锁使用的 Android 项目：

  1. 创建一个名为NativeThreadsMutex的 Android 应用程序。将包名设置为cookbook.chapter6.nativethreadsmutex。更多详细说明请参考第二章中的加载本地库和注册本地方法食谱，Java Native Interface。

  2. 右键点击项目NativeThreadsMutex，选择Android Tools | 添加本地支持。

  3. 在cookbook.chapter6.nativethreadsmutex包下添加一个名为MainActivity.java的 Java 文件。这个 Java 文件只是加载本地NativeThreadsMutex库并调用本地jni_start_threads方法。

  4. 在jni文件夹中添加两个名为mylog.h和NativeThreadsMutex.cpp的文件。NativeThreadsMutex.cpp包含启动两个线程的代码。这两个线程将更新一个共享计数器。部分代码如下所示：

    run_by_thread1函数由第一个本地线程执行：

    int cnt = 0;
int THR = 10;
void *run_by_thread1(void *arg) {
  int* threadNum = (int*)arg;
  while (cnt < THR) {
    pthread_mutex_lock(&mux1);
    while ( pthread_mutex_trylock(&mux2) ) {
      pthread_mutex_unlock(&mux1);  //avoid deadlock
      usleep(50000);  //if failed to get mux2, release mux1 first
      pthread_mutex_lock(&mux1);
    }
    ++cnt;
    LOGI(1, "thread %d: cnt = %d", *threadNum, cnt);
    pthread_mutex_unlock(&mux1);
    pthread_mutex_unlock(&mux2);
    sleep(1);
  }
}

    run_by_thread2函数由第二个本地线程执行：

    void *run_by_thread2(void *arg) {
  int* threadNum = (int*)arg;
  while (cnt < THR) {
    pthread_mutex_lock(&mux2);
    while ( pthread_mutex_trylock(&mux1) ) {
      pthread_mutex_unlock(&mux2);  //avoid deadlock
      usleep(50000);   //if failed to get mux2, release mux1 first
      pthread_mutex_lock(&mux2);
    }
    ++cnt;
    LOGI(1, "thread %d: cnt = %d", *threadNum, cnt);
    pthread_mutex_unlock(&mux2);
    pthread_mutex_unlock(&mux1);
    sleep(1);
  }
}

  5. 在jni文件夹中添加一个Android.mk文件，内容如下：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE := NativeThreadsMutex
LOCAL_SRC_FILES := NativeThreadsMutex.cpp
LOCAL_LDLIBS := -llog
include $(BUILD_SHARED_LIBRARY)

  6. 构建并运行 Android 项目，并使用以下命令监控logcat输出。

    $ adb logcat -v time NativeThreadsMutex:I *:S

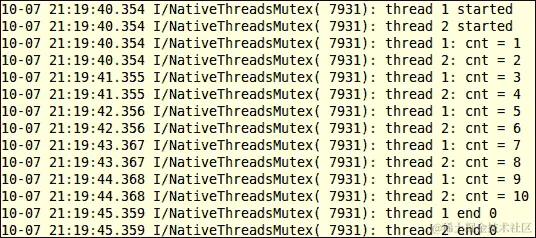

    logcat输出如下所示：

    如何操作...

  7. 我们还在NativeThreadsMutex.cpp中实现了一个本地方法jni_start_threads_dead，这可能会导致死锁（可能需要运行几次代码才能产生死锁情况）。如果在MainActivity.java中调用jni_start_threads_dead，两个线程将会启动然后如以下logcat输出所示阻塞：如何操作...

    如此截图所示，两个线程在启动后无法继续执行。

工作原理...

示例项目演示了如何使用互斥锁来同步本地线程。以下是详细信息：

初始化和销毁互斥锁

可以使用pthread_mutex_init函数初始化互斥锁，该函数具有以下原型：

int pthread_mutex_init(pthread_mutex_t *mutex, const pthread_mutexattr_t *attr);

输入参数 mutex 是要初始化的互斥锁的指针，attr表示互斥锁的属性。如果attr设置为NULL，将使用默认属性。如果互斥锁初始化成功，该函数将返回零，否则返回非零值。

注意

在pthread.h中定义了一个宏PTHREAD_MUTEX_INITIALIZER，用于使用默认属性初始化互斥量。

当我们完成互斥量的使用后，可以通过pthread_mutex_destroy函数销毁它，该函数具有以下原型：

int pthread_mutex_destroy(pthread_mutex_t *mutex);

输入参数是指向要销毁的互斥量的指针。

在我们的示例项目中，我们创建了两个互斥量mux1和mux2，以同步两个线程对共享计数器cnt的访问。两个线程退出后，我们销毁了这些互斥量。

使用互斥量

以下是可用于锁定和解锁互斥量的四个函数：

int pthread_mutex_lock(pthread_mutex_t *mutex);
int pthread_mutex_unlock(pthread_mutex_t *mutex);
int pthread_mutex_trylock(pthread_mutex_t *mutex);
int pthread_mutex_lock_timeout_np(pthread_mutex_t *mutex, unsigned msecs);

在所有四个函数中，输入参数指的是正在使用的mutex对象。零返回值表示互斥量锁定或解锁成功。最后一个函数允许我们指定以毫秒为单位的等待超时。如果超时后无法获取互斥量，它将返回EBUSY表示失败。

注意

pthread_mutex_timedlock函数在一些 pthread 实现中被定义，允许我们指定一个超时值。然而，这个函数在 Android Bionic C 库中是不可用的。

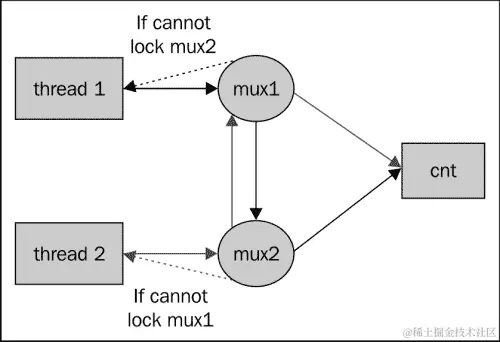

我们在之前的示例中演示了这些函数的使用。在run_by_thread1函数中，我们首先通过pthread_mutex_lock锁定mux1，然后通过pthread_mutex_trylock尝试锁定mux2。如果无法锁定mux2，我们就解锁mux1，休眠 50 毫秒，然后再次尝试。如果可以锁定mux2，我们就更新共享计数器cnt，记录其当前值，然后释放两个互斥量。另一个函数run_by_thread2与run_by_thread1类似，不同之处在于它首先锁定mux2，然后锁定mux1。这两个函数由两个线程执行。这可以通过以下图示说明：

使用互斥量

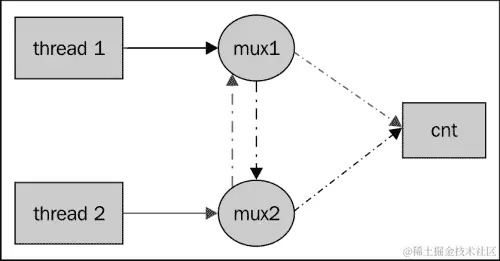

如前面的图所示，线程 1 需要获取mux1，然后是mux2以更新cnt，而线程 2 需要获取mux2，然后是mux1以更新cnt。如果线程 1 锁定了mux1而线程 2 锁定了mux2，那么这两个线程都无法继续。这对应于pthread_mutex_trylock返回非零值的情况。如果发生这种情况，一个线程将放弃其互斥量，以便另一个线程可以继续更新共享计数器cnt并释放两个互斥量。请注意，我们可以在代码中将pthread_mutex_trylock替换为pthread_mutex_lock_timeout_np。鼓励读者亲自尝试。

我们还实现了一个本地方法jni_start_threads_dead，它很可能会造成死锁。线程设置与上一个案例相似，但我们使用pthread_mutex_lock而不是pthread_mutex_trylock，并且线程不会放弃它们已经锁定的互斥量。这可以如下所示图示：

使用互斥量

线程 1 尝试锁定mux1然后是mux2，而线程 2 尝试锁定mux2然后是mux1。如果线程 1 锁定了mux1而线程 2 锁定了mux2，那么这两个线程都无法继续。因为它们不会放弃已经获得的互斥锁，这两个线程将被永久阻塞。这被称为死锁。

还有更多...

回想一下，函数pthread_mutex_init的第二个输入参数是指向pthread_mutexattr_t的指针。pthread.h中定义了一些函数来初始化、操作和销毁互斥属性，包括：

  • pthread_mutexattr_init

  • pthread_mutexattr_destroy

  • pthread_mutexattr_gettype

  • pthread_mutexattr_settype

  • pthread_mutexattr_setpshared

  • pthread_mutexattr_getpshared

感兴趣的读者可以查看pthread.h头文件以获取更多信息。

在 Android NDK 中使用条件变量同步本地线程

前一个食谱讨论了如何使用互斥锁来同步线程。这个食谱描述了如何使用条件变量。

如何操作...

以下步骤将帮助我们创建一个展示 pthread 条件变量使用的 Android 项目：

  1. 创建一个名为NativeThreadsCondVar的 Android 应用程序。将包名设置为cookbook.chapter6.nativethreadscondvar。有关更详细的说明，请参考第二章中的加载本地库和注册本地方法食谱，Java Native Interface。

  2. 右键点击项目NativeThreadsCondVar，选择Android Tools | Add Native Support。

  3. 在cookbook.chapter6.nativethreadscondvar包下添加一个名为MainActivity.java的 Java 文件。这个 Java 文件简单加载了本地库NativeThreadsCondVar并调用了本地方法jni_start_threads。

  4. 在jni文件夹下添加两个名为mylog.h和NativeThreadsCondVar.cpp的文件。NativeThreadsCondVar.cpp包含了启动两个线程的代码。这两个线程将更新一个共享计数器。部分代码如下所示：

    jni_start_threads函数初始化互斥锁、条件变量并创建两个线程：

    pthread_mutex_t mux;
pthread_cond_t cond;
void jni_start_threads() {
  pthread_t th1, th2;
  int threadNum1 = 1, threadNum2 = 2;
  int ret;
  pthread_mutex_init(&mux, NULL);
  pthread_cond_init(&cond, NULL);
  ret = pthread_create(&th1, NULL, run_by_thread1,
void*)&threadNum1);
  LOGI(1, "thread 1 started");
  ret = pthread_create(&th2, NULL, run_by_thread2,
void*)&threadNum2);
  LOGI(1, "thread 2 started");
  ret = pthread_join(th1, NULL);
  LOGI(1, "thread 1 end %d", ret);
  ret = pthread_join(th2, NULL);
  LOGI(1, "thread 2 end %d", ret);
  pthread_mutex_destroy(&mux);
  pthread_cond_destroy(&cond);
}

    run_by_thread1函数由第一个本地线程执行：

    int cnt = 0;
int THR = 10, THR2 = 5;
void *run_by_thread1(void *arg) {
  int* threadNum = (int*)arg;
  pthread_mutex_lock(&mux);
  while (cnt != THR2) {
      LOGI(1, "thread %d: about to wait", *threadNum);
      pthread_cond_wait(&cond, &mux);
  }
  ++cnt;
  LOGI(1, "thread %d: cnt = %d", *threadNum, cnt);
  pthread_mutex_unlock(&mux);
}

    run_by_thread2函数由第二个本地线程执行：

    void *run_by_thread2(void *arg) {
  int* threadNum = (int*)arg;
  while (cnt < THR) {
    pthread_mutex_lock(&mux);
    if (cnt == THR2) {
      pthread_cond_signal(&cond);
    } else {
      ++cnt;
      LOGI(1, "thread %d: cnt = %d", *threadNum, cnt);
    }
    pthread_mutex_unlock(&mux);
    sleep(1);
  }
}

  5. 在jni文件夹下添加一个名为Android.mk的文件，内容如下：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE    := NativeThreadsCondVar
LOCAL_SRC_FILES := NativeThreadsCondVar.cpp
LOCAL_LDLIBS    := -llog
include $(BUILD_SHARED_LIBRARY)

  6. 构建并运行 Android 项目，使用以下命令监控logcat输出：

    $ adb logcat -v time NativeThreadsCondVar:I *:S

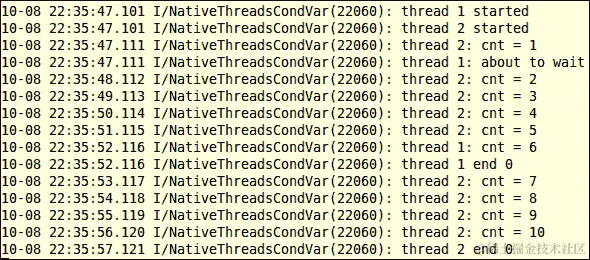

    logcat输出如下所示：

    如何操作...

工作原理...

当互斥锁控制线程间共享数据的访问时，条件变量允许线程根据数据的实际值进行同步。典型用例是一个线程等待条件被满足。没有条件变量，线程需要不断地检查条件（通常称为轮询）。条件变量允许我们在不消耗资源的轮询情况下处理这种情况。

初始化和销毁条件变量

pthread_cond_init函数用于初始化条件变量。它具有以下原型：

int pthread_cond_init(pthread_cond_t *cond, const pthread_condattr_t *attr);

该函数使用attr参数引用的属性初始化cond输入参数指向的条件变量。如果attr设置为NULL，则使用默认属性。

类似于互斥量，pthread.h中定义了一个宏PTHREAD_COND_INITIALIZER，用于使用默认属性初始化条件变量。

完成条件变量的使用后，我们可以通过调用pthread_cond_destroy来销毁它，该函数具有以下原型：

int pthread_cond_destroy(pthread_cond_t *cond);

在我们的示例代码中，我们调用了这两个函数来初始化和销毁名为cond的条件变量。

使用条件变量：

以下三个函数通常用于操作条件变量：

int pthread_cond_wait(pthread_cond_t *cond, pthread_mutex_t *mutex);
int pthread_cond_broadcast(pthread_cond_t *cond);
int pthread_cond_signal(pthread_cond_t *cond);

所有这三个函数接受正在使用的条件变量的指针。第一个函数还接受关联互斥量的指针作为第二个参数。请注意，条件变量必须与关联的互斥量一起使用。

第一个函数应在关联互斥量锁定后被调用；否则该函数行为是未定义的。它会使得调用线程在条件变量上阻塞。此外，关联的互斥量会自动且原子性地解锁，以便另一个线程可以使用它。

第二个和第三个函数用于解除之前在条件变量上阻塞的线程。pthread_cond_broadcast将解除在cond指向的条件变量上阻塞的所有线程，而pthread_cond_signal将至少解除在cond上阻塞的一个线程。如果没有任何线程在由cond指定的条件变量上阻塞，这两个函数不起作用。如果有多个线程需要解除阻塞，其顺序取决于调度策略，这将在本章后面的在 Android NDK 中调度本地线程的菜谱中讨论。

这些函数的使用在我们的示例代码中有演示。在run_by_thread1函数中，线程一将锁定关联的互斥量，然后在条件变量cond上等待。这将导致线程一释放互斥量mux。在run_by_thread2函数中，线程二将获取mux并增加共享计数器cnt。

当cnt增加到五时，线程二调用pthread_cond_signal来解除线程一的阻塞并释放mux。线程一会自动且原子性地锁定mux（注意，在唤醒时不需要pthread_mutex_lock调用），然后将cnt从五增加到六，并最终退出。线程二将继续增加cnt的值到 10 并退出。这就解释了前面的截图。

注意

我们将 pthread_cond_wait(&cond, &mux) 函数放入一个 while 循环中以处理虚假唤醒。虚假唤醒是指即使没有线程信号条件，线程也会被唤醒的情况。建议我们总是在 pthread_cond_wait 返回时检查条件。你可以参考 pubs.opengroup.org/onlinepubs/7908799/xsh/pthread_cond_wait.html 了解更多信息。

还有更多...

示例项目演示了条件变量如何用于本地线程同步。我们将在下一节中详细介绍。

条件变量属性函数

在我们的示例代码中，通过将 pthread_cond_init 的第二个参数指定为 NULL 来使用默认属性创建条件变量。pthread.h 定义了一些函数来初始化和操作条件变量属性。这些函数包括 pthread_condattr_init、pthread_condattr_getpshared、pthread_condattr_setpshared 和 pthread_condattr_destroy。我们不讨论这些函数，因为它们不常使用。感兴趣的读者可以参考位于 platforms/android-<API level>/arch-arm/usr/include/ 的 pthread.h 头文件以获取更多信息。

定时条件变量函数

pthread.h 还定义了一些允许我们为条件变量的等待指定超时值的函数。它们如下所示：

int pthread_cond_timedwait(pthread_cond_t *cond, pthread_mutex_t * mutex, const struct timespec *abstime);
int pthread_cond_timedwait_monotonic_np(pthread_cond_t *cond, pthread_mutex_t        *mutex, const struct timespec  *abstime);
int pthread_cond_timedwait_relative_np(pthread_cond_t *cond, pthread_mutex_t        *mutex, const struct timespec  *reltime);
int pthread_cond_timeout_np(pthread_cond_t *cond, pthread_mutex_t * mutex, unsigned msecs);

前两个函数 pthread_cond_timedwait 和 pthread_cond_timedwait_monotonic_np 允许我们指定一个绝对时间值。当系统时间等于或超过指定时间时，将返回超时错误。这两个函数之间的区别在于，第一个函数使用的是挂钟时间，而第二个函数使用的是 CLOCK_MONOTONIC 时钟。系统挂钟时间可以向前或向后跳跃（例如，配置为使用网络时间协议的机器的挂钟时间可能在时钟同步时发生变化），而 CLOCK_MONOTONIC 是自过去某个固定点以来经过的绝对时间，它不能突然改变。

注意

Android pthread.h 还定义了一个函数 pthread_cond_timedwait_monotonic，该函数已被弃用。它在功能上等同于 pthread_cond_timedwait_monotonic_np。我们应该始终使用 pthread_cond_timedwait_monotonic_np。

最后两个函数 pthread_cond_timedwait_relative_np 和 pthread_cond_timeout_np 允许我们指定一个相对于当前时间的相对超时值。不同之处在于，一个函数将超时值指定为 timespec 结构，而另一个则指定为毫秒数。

注意

本菜谱中介绍的一些方法以np结尾，表示“不可移植”。这意味着这些函数可能不会在其他 pthread 库中实现。如果我们设计的程序也想在其他非 Android 平台上工作，我们应该避免使用这些函数。

在 Android NDK 中使用读写锁同步本地线程

前两个菜谱涵盖了使用互斥量和条件变量进行线程同步。本菜谱讨论了 Android NDK 中的读写锁。

准备工作...

建议读者在阅读本节之前先阅读前两个菜谱，在 Android NDK 中使用互斥量同步本地线程和在 Android NDK 中使用条件变量同步本地线程。

如何操作...

以下步骤将帮助你创建一个展示 pthread 读写锁用法的 Android 项目：

  1. 创建一个名为NativeThreadsRWLock的 Android 应用。设置包名为cookbook.chapter6.nativethreadsrwlock。关于更详细的说明，请参考第二章中的加载本地库和注册本地方法部分，Java Native Interface。

  2. 右键点击项目NativeThreadsRWLock，选择Android Tools | Add Native Support。

  3. 在cookbook.chapter6.nativethreadsrwlock包下添加一个名为MainActivity.java的 Java 文件。这个 Java 文件简单加载了本地库NativeThreadsRWLock并调用了本地方法jni_start_threads。

  4. 在jni文件夹下添加两个名为mylog.h和NativeThreadsRWLock.cpp的文件。NativeThreadsRWLock.cpp中的一部分代码如下所示：

    jni_start_threads启动pNumOfReader个读线程和pNumOfWriter个写线程：

    void jni_start_threads(JNIEnv *pEnv, jobject pObj, int pNumOfReader, int pNumOfWriter) {
  pthread_t *ths;
  int i, ret;
  int *thNum;
  ths = (pthread_t*)malloc(sizeof(pthread_t)*(pNumOfReader+pNumOfWriter));
  thNum = (int*)malloc(sizeof(int)*(pNumOfReader+pNumOfWriter));
  pthread_rwlock_init(&rwlock, NULL);
  for (i = 0; i < pNumOfReader + pNumOfWriter; ++i) {
    thNum[i] = i;
    if (i < pNumOfReader) {
      ret = pthread_create(&ths[i], NULL, run_by_read_thread, (void*)&(thNum[i]));
    } else {
      ret = pthread_create(&ths[i], NULL, run_by_write_thread, (void*)&(thNum[i]));
    }
  }
  for (i = 0; i < pNumOfReader+pNumOfWriter; ++i) {
    ret = pthread_join(ths[i], NULL);
  }
  pthread_rwlock_destroy(&rwlock);
  free(thNum);
  free(ths);
}

    run_by_read_thread函数由读线程执行：

    void *run_by_read_thread(void *arg) {
  int* threadNum = (int*)arg;
  int ifRun = 1;
  int accessTimes = 0;
  int ifPrint = 1;
  while (ifRun) {
    if (!pthread_rwlock_rdlock(&rwlock)) {
      if (100000*numOfWriter == sharedCnt) {
        ifRun = 0;
      }
      if (0 <= sharedCnt && ifPrint) {
        LOGI(1, "reader thread %d sharedCnt value before processing %d\n", *threadNum, sharedCnt);
        int j, k;//some dummy processing
        for (j = 0; j < 100000; ++j) {
          k = j*2;
          k = sqrt(k);
        }
        ifPrint = 0;
        LOGI(1, "reader thread %d sharedCnt value after processing %d %d\n", *threadNum, sharedCnt, k);
      }
      if ((++accessTimes) == INT_MAX/5) {
        accessTimes = 0;
        LOGI(1, "reader thread %d still running: %d\n", *threadNum, sharedCnt);
      }
      pthread_rwlock_unlock(&rwlock);
    }
  }
  LOGI(1, "reader thread %d return %d\n", *threadNum, sharedCnt);
  return NULL;
}

    run_by_write_thread函数由写线程执行：

    void *run_by_write_thread(void *arg) {
  int cnt = 100000, i, j, k;
  int* threadNum = (int*)arg;
  for (i = 0; i < cnt; ++i) {
    if (!pthread_rwlock_wrlock(&rwlock)) {
      int lastShCnt = sharedCnt;
      for (j = 0; j < 10; ++j) {  //some dummy processing
        k = j*2;
        k = sqrt(k);
      }
      sharedCnt = lastShCnt + 1;
      pthread_rwlock_unlock(&rwlock);
    }
  }
  LOGI(1, "writer thread %d return %d %d\n", *threadNum, sharedCnt, k);
  return NULL;
}

  5. 在jni文件夹下添加一个Android.mk文件，内容如下：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE    := NativeThreadsRWLock
LOCAL_SRC_FILES := NativeThreadsRWLock.cpp
LOCAL_LDLIBS    := -llog
include $(BUILD_SHARED_LIBRARY)

  6. 构建并运行 Android 项目，并使用以下命令监控logcat输出：

    $ adb logcat -v time NativeThreadsRWLock:I *:S

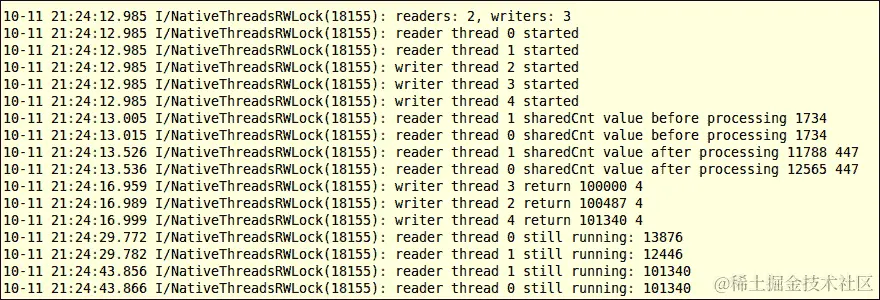

    logcat输出如下所示：

    如何操作...

工作原理...

读写锁在内部实现时使用了互斥量和条件变量。它具有以下规则：

  • 如果一个线程尝试获取一个资源的读锁，只要没有其他线程持有该资源的写锁，它就可以成功。

  • 如果一个线程尝试获取一个资源的写锁，只有当没有其他线程持有该资源的写锁或读锁时，它才能成功。

  • 读写锁保证只有一个线程可以修改（需要获取写锁）资源，同时允许多个线程读取资源（需要获取读锁）。它还确保在资源被更改时不会发生读取操作。以下部分我们将描述 Android pthread.h提供的读写锁功能。

初始化和销毁读写锁

下面定义了两个函数来初始化和销毁读写锁：

int pthread_rwlock_init(pthread_rwlock_t *rwlock, const pthread_rwlockattr_t *attr);
int pthread_rwlock_destroy(pthread_rwlock_t *rwlock);

pthread_rwlock_init 函数用于初始化由 rwlock 参数指向的读写锁，并使用 attr 参数引用的属性。如果 attr 设置为 NULL，将使用默认属性。pthread_rwlock_destroy 函数接受一个指向读写锁的指针，并销毁它。

注意

还定义了一个宏 PTHREAD_RWLOCK_INITIALIZER 来初始化读写锁。在这种情况下使用默认属性。

使用读写锁

下面定义了两个函数来分别获取读锁和写锁：

int pthread_rwlock_rdlock(pthread_rwlock_t *rwlock);
int pthread_rwlock_wrlock(pthread_rwlock_t *rwlock);

这两个函数都接受一个读写锁的指针，并返回零表示成功。如果无法获取锁，调用线程将被阻塞，直到锁可用或发生错误。

以下函数定义用于解锁读锁或写锁：

int pthread_rwlock_unlock(pthread_rwlock_t *rwlock);

在我们的示例代码中，我们演示了这些函数的使用。在 run_by_read_thread 函数中，读线程需要获取读锁才能访问共享资源 sharedCnt 的值。在 run_by_write_thread 函数中，写线程在更新共享资源 sharedCnt 之前需要获取写锁。

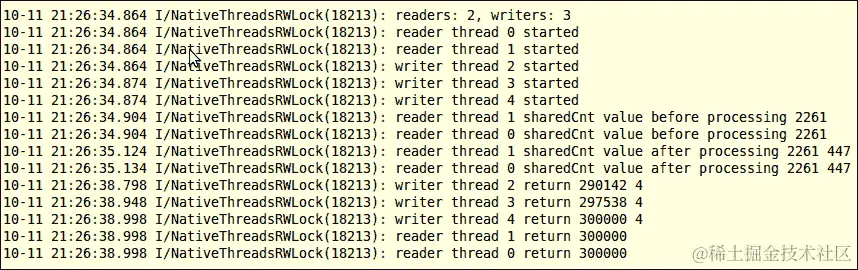

如果我们移除锁定和解锁读写的代码，构建应用程序，并重新运行它，输出将如下截图所示：

使用读写锁

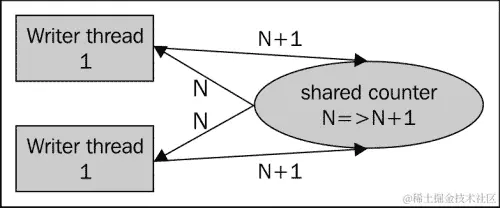

如输出所示，当启用读写锁时，共享资源 sharedCnt 被更新为一个小于最终值的值。原因在下图中说明：

使用读写锁

在这个图表中，两个写者获取了共享计数器的相同值（N），并且都将其从 N 更新到 N+1。当它们将值写回共享计数器时，尽管两个写者两次更新，共享计数器仍从 N 更新到 N+1。这说明了为什么我们需要写锁。同时注意，由于写者更新了值，读线程对 sharedCnt 的两次读取（处理前一次和处理后一次）给出了两个不同的值。有时这可能不是我们想要的，这就是为什么有时需要读锁的原因。

还有更多...

在 pthread.h 中还定义了一些其他的读写锁函数。

定时的读/写锁和尝试锁

安卓的 pthread.h 定义了以下两个函数，允许调用线程在尝试获取读锁或写锁时指定超时值：

int pthread_rwlock_timedrdlock(pthread_rwlock_t *rwlock, const struct timespec *abs_timeout);
int pthread_rwlock_timedwrlock(pthread_rwlock_t *rwlock, const struct timespec *abs_timeout);

此外，以下两个函数允许调用线程在不阻塞自身的情况下获取读锁或写锁。如果锁不可用，这些函数将返回非零值而不是阻塞：

int pthread_rwlock_tryrdlock(pthread_rwlock_t *rwlock);
int pthread_rwlock_trywrlock(pthread_rwlock_t *rwlock);

读写锁属性函数

Android 的pthread.h定义了一组函数来初始化和操作读写锁属性，可以作为第二个参数传递给pthread_rwlock_init。这些函数包括pthread_rwlockattr_init、pthread_rwlockattr_destroy、pthread_rwlockattr_setpshared和pthread_rwlockattr_getpshared。它们在 Android NDK 开发中不常使用，因此这里不进行讨论。

在 Android NDK 中用信号量同步本地线程。

我们在前三个食谱中已经介绍了互斥锁、条件变量和读写锁。这是在 Android NDK 上关于线程同步的最后一个食谱，我们将讨论信号量。

准备工作...

读者在阅读本食谱之前，应阅读前三个食谱，在 Android NDK 中使用互斥锁同步本地线程、在 Android NDK 中使用条件变量同步本地线程和在 Android NDK 中使用读写锁同步本地线程。

如何操作...

以下步骤将帮助您创建一个展示 pthread 读写锁使用的 Android 项目：

  1. 创建一个名为NativeThreadsSemaphore的 Android 应用程序。将包名设置为cookbook.chapter6.nativethreadssemaphore。更多详细说明请参考第二章中的加载本地库和注册本地方法食谱，Java Native Interface。

  2. 右键点击项目NativeThreadsSemaphore，选择Android Tools | 添加本地支持。

  3. 在cookbook.chapter6.nativethreadssemaphore包下添加一个名为MainActivity.java的 Java 文件。这个 Java 文件仅加载本地库NativeThreadsSemaphore并调用本地方法jni_start_threads。

  4. 在jni文件夹下添加两个名为mylog.h和NativeThreadsSemaphore.cpp的文件。NativeThreadsSemaphore.cpp中的一部分代码如下所示：

    jni_start_threads创建pNumOfConsumer个消费者线程，pNumOfProducer个生产者线程，以及numOfSlots个插槽：

    void jni_start_threads(JNIEnv *pEnv, jobject pObj, int pNumOfConsumer, int pNumOfProducer, int numOfSlots) {
  pthread_t *ths;
  int i, ret;
  int *thNum;
  pthread_mutex_init(&mux, NULL);
  sem_init(&emptySem, 0, numOfSlots);
  sem_init(&fullSem, 0, 0);
  ths = (pthread_t*)malloc(sizeof(pthread_t)*(pNumOfConsumer+pNumOfProducer));
  thNum = (int*)malloc(sizeof(int)*(pNumOfConsumer+pNumOfProducer));
  for (i = 0; i < pNumOfConsumer + pNumOfProducer; ++i) {
    thNum[i] = i;
    if (i < pNumOfConsumer) {
      ret = pthread_create(&ths[i], NULL,
un_by_consumer_thread, (void*)&(thNum[i]));
    } else {
      ret = pthread_create(&ths[i], NULL, run_by_producer_thread, (void*)&(thNum[i]));
    }
  }
  for (i = 0; i < pNumOfConsumer+pNumOfProducer; ++i) {
    ret = pthread_join(ths[i], NULL);
  }
  sem_destroy(&emptySem);
  sem_destroy(&fullSem);
  pthread_mutex_destroy(&mux);
  free(thNum);
  free(ths);
}

    run_by_consumer_thread是由消费者线程执行的功能：

    void *run_by_consumer_thread(void *arg) {
  int* threadNum = (int*)arg;
  int i;
  for (i = 0; i < 4; ++i) {
    sem_wait(&fullSem);
    pthread_mutex_lock(&mux);
    --numOfItems;
    pthread_mutex_unlock(&mux);
    sem_post(&emptySem);
  }
  return NULL;
}

    run_by_producer_thread是由生产者线程执行的功能：

    void *run_by_producer_thread(void *arg) {
  int* threadNum = (int*)arg;
  int i;
  for (i = 0; i < 4; ++i) {
    sem_wait(&emptySem);
    pthread_mutex_lock(&mux);
    ++numOfItems;
    pthread_mutex_unlock(&mux);
    sem_post(&fullSem);
  }
  return NULL;
}

  5. 在jni文件夹下添加一个名为Android.mk的文件，内容如下：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE    := NativeThreadsSemaphore
LOCAL_SRC_FILES := NativeThreadsSemaphore.cpp
LOCAL_LDLIBS    := -llog
include $(BUILD_SHARED_LIBRARY)

  6. 构建并运行 Android 项目，并使用以下命令监控logcat输出：

    $ adb logcat -v time NativeThreadsSemaphore:I *:S

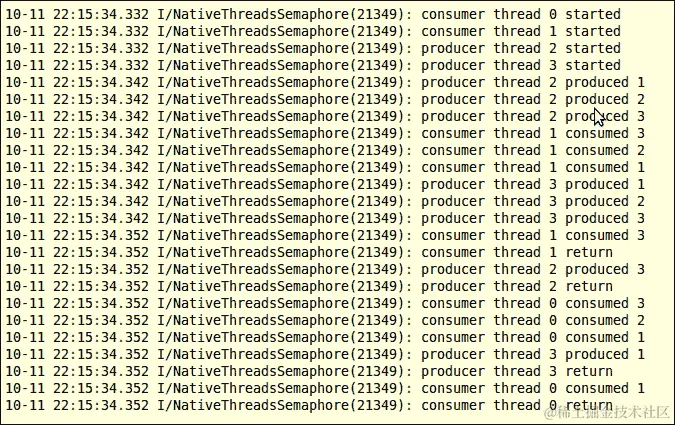

    logcat输出如下截图所示：

    如何操作...

工作原理...

信号量本质上是一个整数计数器。信号量支持两种主要操作：

  • 等待（Wait）：尝试减少信号量的值。如果在值为零的信号量上调用 wait，调用线程将被阻塞，直到在其他地方调用post以增加信号量的值。

  • 发布（Post）：尝试增加信号量的值。

信号量相关的函数定义在semaphore.h中，而不是pthread.h。接下来，我们将描述一些关键函数。

注意

Android 不支持进程间互斥锁、条件变量和信号量。Android 使用 Intent、Binder 等进行进程间通信和同步。

初始化和销毁信号量

以下三个函数被定义用于初始化或销毁信号量：

extern int sem_init(sem_t *sem, int pshared, unsigned int value);
extern int    sem_init(sem_t *, int, unsigned int value);
extern int    sem_destroy(sem_t *);

前两个函数用于初始化信号量。它们都使用输入参数 value 指示的值初始化指向输入参数 sem 的信号量。第一个函数还接受一个参数 pshared，对于线程同步应将其设置为零。如果设置为非零，信号量可以在进程间共享，这在 Android 上不支持，因此不进行讨论。

使用信号量

以下函数被定义用于使用信号量。

extern int    sem_trywait(sem_t *);
extern int    sem_wait(sem_t *);
extern int    sem_post(sem_t *);
extern int    sem_getvalue(sem_t *, int *);

前两个函数用于等待信号量。如果信号量的值不为零，则值会减一。如果值为零，第一个函数将返回非零值以表示失败，而第二个函数将阻塞调用线程。第三个函数用于将信号量的值增加一，最后一个函数用于查询信号量的值。注意，值是通过第二个输入参数返回，而不是通过返回值。

注意

Android 中的 semaphore.h 也定义了一个名为 sem_timedwait 的函数，允许我们在等待信号量时指定一个超时值。

在我们的示例项目中，我们使用了两个信号量 emptySem 和 fullSem，以及一个互斥锁 mux。应用程序将创建一些生产者线程和消费者线程。emptySem 信号量用于指示可用于存储生产者线程生产的项目的空位数量，而 fullSem 指的是消费者线程可以消费的项目数量。互斥锁 mux 用于确保一次没有两个线程可以访问共享计数器 numOfItems。

生产者线程将需要在 emptySem 信号量上等待。当它被解锁时，生产者获得了一个空位。它会锁定 mux 然后更新共享计数 numOfItems，这意味着产生了新的项目。因此，它将调用 fullSem 的 post 函数以增加其值。

另一方面，消费者线程将在 fullSem 上等待。当它被解锁时，消费者已经消费了一个项目。它会锁定 mux 然后更新共享计数 numOfItems。由于消费了一个项目，一个新的空位变得可用，因此消费者线程将调用 emptySem 的 post 方法以增加其值。

注意

互斥锁 mux 也可以被二进制信号量替代。二进制信号量的可能值被限制为零和一。

在 Android NDK 中调度本地线程

本食谱讨论如何在 Android NDK 中调度本地线程。

准备就绪...

建议读者阅读第二章中的在 JNI 中操作类和从原生代码调用静态和实例方法的食谱，以及本章中的在 Android NDK 中创建和终止原生线程的食谱。

如何操作...

以下步骤将帮助我们创建一个演示在 Android NDK 中线程调度的 Android 项目：

  1. 创建一个名为NativeThreadsSchedule的 Android 应用程序。将包名设置为cookbook.chapter6.nativethreadsschedule。更多详细说明请参考第二章中的加载原生库和注册原生方法部分，Java Native Interface。

  2. 右键点击项目NativeThreadsSchedule，选择Android Tools | Add Native Support。

  3. 在cookbook.chapter6.nativethreadsschedule包下添加一个名为MainActivity.java的 Java 文件。这个 Java 文件简单加载了原生库NativeThreadsSchedule并调用原生方法。

  4. 在jni文件夹下添加五个名为mylog.h、NativeThreadsSchedule.h、NativeThreadsSchedule.cpp、SetPriority.cpp和JNIProcessSetThreadPriority.cpp的文件。最后三个文件的部分代码如下所示：

    • NativeThreadsSchedule.cpp文件包含了在pthread.h中定义的线程调度函数的演示源代码

      jni_thread_scope展示了如何设置原生线程的争用范围：

      void jni_thread_scope() {
  pthread_attr_t attr;
  int ret;
  pid_t fpId = fork();
  if (0 == fpId) {
    pthread_attr_init(&attr);
    int ret = pthread_attr_setscope(&attr, PTHREAD_SCOPE_PROCESS);
    pthread_t thFive[5];
    int threadNums[5];
    int i;
    for (i = 0; i < 5; ++i) {
      threadNums[i] = i;      ret = pthread_create(&thFive[i], &attr, run_by_thread, (void*)&(threadNums[i]));
    }
    for (i = 0; i < 5; ++i) {
      ret = pthread_join(thFive[i], NULL);
    }
  } else {
    pthread_attr_init(&attr);
    int ret = pthread_attr_setscope(&attr, PTHREAD_SCOPE_SYSTEM);
    pthread_t th1;
    int threadNum1 = 0;
    ret = pthread_create(&th1, &attr, run_by_thread, (void*)&threadNum1);
    ret = pthread_join(th1, NULL);
  }
  //code executed by both processes
  pthread_attr_destroy(&attr);
}

      jni_thread_fifo展示了如何设置原生线程的调度策略和优先级：

      void jni_thread_fifo() {
  pthread_attr_t attr;
  int ret;
  pid_t fpId = fork();
  struct sched_param prio;
  if (0 == fpId) {
    //the child process
    pthread_attr_init(&attr);
    pthread_t thFive[5];
    int threadNums[5];
    int i;
    for (i = 0; i < 5; ++i) {
      if (i == 4) {
        prio.sched_priority = 10;
      } else {
        prio.sched_priority = 1;
      }
      ret = pthread_attr_setschedpolicy(&attr, SCHED_FIFO);
      ret = pthread_attr_setschedparam(&attr, &prio);
      threadNums[i] = i;
      ret = pthread_create(&thFive[i], &attr, run_by_thread, (void*)&(threadNums[i]));
      pthread_attr_t lattr;
      struct sched_param lprio;
      int lpolicy;
      pthread_getattr_np(thFive[i], &lattr);
      pthread_attr_getschedpolicy(&lattr, &lpolicy);
      pthread_attr_getschedparam(&lattr, &lprio);
      pthread_attr_destroy(&lattr);
    }
    for (i = 0; i < 5; ++i) {
      ret = pthread_join(thFive[i], NULL);
    }
  } else {
    //the parent process
    pthread_attr_init(&attr);
    prio.sched_priority = 10;
    ret = pthread_attr_setschedpolicy(&attr, SCHED_FIFO);
    ret = pthread_attr_setschedparam(&attr, &prio);
    pthread_t th1;
    int threadNum1 = 0;
    ret = pthread_create(&th1, &attr, run_by_thread, (void*)&threadNum1);
    pthread_attr_t lattr;
    struct sched_param lprio;
    int lpolicy;
    pthread_getattr_np(th1, &lattr);
    pthread_attr_getschedpolicy(&lattr, &lpolicy);
    pthread_attr_getschedparam(&lattr, &lprio);
    pthread_attr_destroy(&lattr);
    ret = pthread_join(th1, NULL);
  }
  //code executed by both processes
  pthread_attr_destroy(&attr);
}

      run_by_thread是每个原生线程实际要执行的功能：

      void *run_by_thread(void *arg) {
  int cnt = 18000000, i;
  int* threadNum = (int*)arg;
  for (i = 1; i < cnt; ++i) {
    if (0 == i%6000000) {
      LOGI(1, "process %d thread %d: %d", getpid(), *threadNum, i);
    }
  }
  LOGI(1, "process %d thread %d return", getpid(), *threadNum);
}

    • SetPriority.cpp文件包含了通过setpriority配置线程 nice 值的源代码

      jni_thread_set_priority方法创建了并加入了五个原生方法：

      void jni_thread_set_priority() {
  int ret;
  pthread_t thFive[5];
  int threadNums[5];
  int i;
  for (i = 0; i < 5; ++i) {
    threadNums[i] = i;
    ret = pthread_create(&thFive[i], NULL, run_by_thread2, (void*)&(threadNums[i]));
  }
  for (i = 0; i < 5; ++i) {
    ret = pthread_join(thFive[i], NULL);
  }
}

      run_by_thread2函数由每个原生线程执行：

      void *run_by_thread2(void *arg) {
  int cnt = 18000000, i;
  int* threadNum = (int*)arg;
  switch (*threadNum) {
  case 0:
    setpriority(PRIO_PROCESS, 0, 21);
    break;
  case 1:
    setpriority(PRIO_PROCESS, 0, 10);
    break;
  case 2:
    setpriority(PRIO_PROCESS, 0, 0);
    break;
  case 3:
    setpriority(PRIO_PROCESS, 0, -10);
    break;
  case 4:
    setpriority(PRIO_PROCESS, 0, -21);
    break;
  default:
    break;
  }
  for (i = 1; i < cnt; ++i) {
    if (0 == i%6000000) {
      int prio = getpriority(PRIO_PROCESS, 0);
      LOGI(1, "thread %d (prio = %d): %d", *threadNum, prio, i);
    }
  }
  int prio = getpriority(PRIO_PROCESS, 0);
  LOGI(1, "thread %d (prio = %d): %d return", *threadNum, prio, i);
}

    • JNIProcessSetThreadPriority.cpp文件包含了通过android.os.Process.setThreadPriority Java 方法配置线程 nice 值的源代码

      jni_process_setThreadPriority方法创建了并加入了五个原生线程：

      void jni_process_setThreadPriority() {
  int ret;
  pthread_t thFive[5];
  int threadNums[5];
  int i;
  for (i = 0; i < 5; ++i) {
    threadNums[i] = i;
    ret = pthread_create(&thFive[i], NULL, run_by_thread3, (void*)&(threadNums[i]));
    if(ret) {
      LOGE(1, "cannot create the thread %d: %d", i, ret);
    }
    LOGI(1, "thread %d started", i);
  }
  for (i = 0; i < 5; ++i) {
    ret = pthread_join(thFive[i], NULL);
    LOGI(1, "join returned for thread %d", i);
  }
}

      run_by_thread3函数由每个原生线程执行。在这里设置线程的 nice 值：

      void *run_by_thread3(void *arg) {
  int cnt = 18000000, i;
  int* threadNum = (int*)arg;
  JNIEnv *env;
  jmethodID setThreadPriorityMID;
  cachedJvm->AttachCurrentThread(&env, NULL);
  jclass procClass = env->FindClass("android/os/Process");
  setThreadPriorityMID = env->GetStaticMethodID(procClass, "setThreadPriority", "(I)V");
  switch (*threadNum) {
  case 0:
    env->CallStaticVoidMethod(procClass, setThreadPriorityMID, 21);
    break;
  case 1:
    env->CallStaticVoidMethod(procClass, setThreadPriorityMID, 10);
    break;
  case 2:
    env->CallStaticVoidMethod(procClass, setThreadPriorityMID, 0);
    break;
  case 3:
    env->CallStaticVoidMethod(procClass, setThreadPriorityMID, -10);
    break;
  case 4:
    env->CallStaticVoidMethod(procClass, setThreadPriorityMID, -21);
    break;
  default:
    break;

 }
  //we can also use getThreadPriority(int tid) through JNI interface
  for (i = 1; i < cnt; ++i) {
    if (0 == i%6000000) {
      int prio = getpriority(PRIO_PROCESS, 0);
      LOGI(1, "thread %d (prio = %d): %d", *threadNum, prio, i);
    }
  }
  int prio = getpriority(PRIO_PROCESS, 0);
  LOGI(1, "thread %d (prio = %d): %d return", *threadNum, prio, i);
  cachedJvm->DetachCurrentThread();
}

  5. 在jni文件夹下添加一个Android.mk文件，内容如下：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE    := NativeThreadsSchedule
LOCAL_SRC_FILES := NativeThreadsSchedule.cpp
LOCAL_LDLIBS    := -llog
include $(BUILD_SHARED_LIBRARY)

  6. 在MainActivity.java中，除了jni_thread_scope，禁用所有原生方法。构建项目并运行它。启动一个终端并输入以下命令，以监控logcat的输出：

    $ adb logcat -v time NativeThreadsSchedule:I *:S

    下面的截图显示了输出结果：

    如何操作...

  7. 在MainActivity.java中，除了jni_thread_fifo，禁用所有原生方法。构建项目并运行它。logcat的输出在下图的截图中显示：如何操作...

  8. 在MainActivity.java中，除了jni_thread_set_priority之外，禁用所有本地方法。构建项目并运行它。logcat的输出显示在以下屏幕截图中：如何操作...

  9. 在MainActivity.java中，除了jni_process_setThreadPriority之外，禁用所有本地方法。构建项目并运行它。logcat的输出显示在以下屏幕截图中：如何操作...

它的工作原理...

我们可以通过设置调度竞争范围、线程优先级和调度策略来调度本地线程：

  • 调度竞争范围：它决定了当调度器调度线程时，线程必须与之竞争的线程

  • 线程优先级：它决定了当 CPU 可用时，调度器更有可能选择哪个线程

  • 调度策略：它决定了调度器如何调度具有相同优先级的线程

调整这些设置的一种方式是通过线程属性。以下函数在pthread.h中定义，用于初始化和销毁pthread_attr_t实例：

int pthread_attr_init(pthread_attr_t * attr);
int pthread_attr_destroy(pthread_attr_t * attr);

在这两个函数中，输入参数是一个指向pthread_attr_t对象的指针。接下来我们将详细描述竞争范围、线程优先级和调度策略。

调度竞争范围

在典型的 pthread 实现中定义了两种范围，即PTHREAD_SCOPE_SYSTEM和PTHREAD_SCOPE_PROCESS。系统范围的线程与系统范围内的所有其他线程竞争 CPU。另一方面，进程范围的线程与同一进程中的其他线程进行调度。

安卓 Bionic pthread.h定义了以下两个函数用于设置和获取线程范围：

int pthread_attr_setscope(pthread_attr_t *attr, int  scope);
int pthread_attr_getscope(pthread_attr_t const *attr);

这两个函数接受一个指向 pthread 属性对象的指针作为输入参数。set函数还包括第二个参数，让我们传递范围常量。这两个函数返回零表示成功，返回非零值表示失败。

结果显示，带有PTHREAD_SCOPE_PROCESS作为第二个输入参数的pthread_attr_setscope不被安卓支持。换句话说，安卓本地线程总是具有系统范围。如NativeThreadsSchedule.cpp中的jni_thread_scope所示，使用PTHREAD_SCOPE_PROCESS调用pthread_attr_setscope将返回非零值。

我们之前在本地方法jni_thread_scope中演示了这两个函数的用法。我们在方法中创建了两个进程。子进程运行五个线程，而父进程只运行一个线程。因为它们都是系统范围的线程，所以无论它们属于哪个进程，调度器都会为它们分配大致相同的 CPU 时间片，因此它们都会在大致相同的时间完成，如本食谱的*如何操作...*部分的第 6 步中的第一个logcat屏幕截图所示。

注意

我们在代码中调用了fork来创建一个进程。这仅用于演示目的。强烈建议不要在 Android 上使用fork创建本地进程，因为本地进程不会被 Android 框架管理，行为不当的本地进程可能会占用大量 CPU 周期并导致安全漏洞。

调度策略和线程优先级

每个线程都关联有一个调度策略和优先级。当 CPU 可用时，优先级更高的线程更有可能被调度器选中。如果多个线程具有相同的优先级，调度策略将决定如何调度它们。在 Android 的pthread.h中定义的策略包括SCHED_OTHER、SCHED_FIFO和SCHED_RR。

注意事项

优先级值的合法范围与调度策略相关联。

SCHED_FIFO：在**先进先出（FIFO）**策略中，线程将获得 CPU 直到它退出或阻塞。如果被阻塞，它将被放在其优先级队列的末尾，队列前面的线程将被交给 CPU。此策略允许的优先级范围是 1 到 99。

SCHED_RR：**轮询（RR）**策略与 FIFO 类似，不同之处在于每个线程只允许运行一定时间，称为量子。当一个线程完成其量子，它将被中断并放在其优先级队列的末尾。此策略允许的优先级范围也是 1 到 99。

SCHED_OTHER：这是默认的调度策略。它也允许线程只运行有限次数，但算法可能不同于SCHED_RR，并且更为复杂。此策略下的所有线程优先级为 0。

熟悉 pthread 编程的人可能熟悉 pthread 策略和优先级函数，包括：

  • pthread_attr_setschedpolicy

  • pthread_attr_getschedpolicy

  • pthread_attr_setschedparam

  • pthread_attr_getschedparam

这些函数在 Android 上不能按预期工作，尽管它们在 Android 的pthread.h头文件中有定义。因此，我们在这里不讨论细节。

在我们的示例项目中，我们实现了一个本地方法jni_thread_fifo，它试图将调度策略设置为SCHED_FIFO以及线程优先级。正如第二个logcat截图所示，这些设置并没有影响到线程。

总结来说，所有 Android 线程都是系统范围的线程，优先级为 0，调度策略为SCHED_OTHER。

使用 nice 值/级别进行调度

Nice 值/级别是另一个可能影响调度器的因素。它也常被称为优先级，但在这里我们将使用 nice 值来与我们之前讨论的线程优先级区分开来。

我们使用以下两种方法来调整 nice 值：

  • 调用 setpriority：这在SetPriority.cpp中有所展示。我们创建了五个具有不同 nice 值的线程，如何操作部分的第 8 步的第三个logcat截图显示，具有较低 nice 值的线程先返回。

  • 调用 android.os.Process.setThreadPriority：这在JNIProcessSetThreadPriority.cpp中有说明。如如何操作部分的第 9 步的第四个logcat截图所示，我们得到了与调用setpriority类似的结果。实际上，setThreadPriority内部调用了setpriority。

在 Android NDK 中管理原生线程数据

当我们想在函数间保存线程范围内的数据时，有几种选择，包括全局变量、参数传递和线程特定数据键。本食谱将讨论这三种选择，重点放在线程特定数据键上。

准备就绪...

建议读者在阅读本章中的在 Android NDK 中创建和终止原生线程食谱和在 Android NDK 中使用互斥锁同步原生线程食谱后再阅读本食谱。

如何操作...

以下步骤将帮助我们创建一个展示 Android NDK 数据管理的项目：

  1. 创建一个名为NativeThreadsData的 Android 应用程序。将包名设置为cookbook.chapter6.nativethreadsdata。如果你需要更详细的说明，请参考第二章，Java Native Interface中的加载原生库和注册原生方法食谱。

  2. 右键点击项目NativeThreadsData，选择Android Tools | 添加原生支持。

  3. 在cookbook.chapter6.nativethreadsdata包下添加一个名为MainActivity.java的 Java 文件。这个 Java 文件只是加载了原生库NativeThreadsData并调用了原生方法。

  4. 在jni文件夹下添加mylog.h和NativeThreadsData.cpp文件。mylog.h包含 Android 原生logcat工具函数，而NativeThreadsData.cpp文件包含启动多个线程的原生代码。部分代码如下所示：

    jni_start_threads函数启动了n个线程，其中n由变量pNumOfThreads指定：

    void jni_start_threads(JNIEnv *pEnv, jobject pObj, int pNumOfThreads) {
  pthread_t *ths;
  int i, ret;
  int *thNum;
  ths = (pthread_t*)malloc(sizeof(pthread_t)*pNumOfThreads);
  thNum = (int*)malloc(sizeof(int)*pNumOfThreads);
  pthread_mutex_init(&mux, NULL);
  pthread_key_create(&muxCntKey, free_muxCnt);
  for (i = 0; i < pNumOfThreads; ++i) {
    thNum[i] = i;
    ret = pthread_create(&ths[i], NULL, run_by_thread, (void*)&(thNum[i]));
  }
  for (i = 0; i < pNumOfThreads; ++i) {
    ret = pthread_join(ths[i], NULL);
  }
  pthread_key_delete(muxCntKey);
  pthread_mutex_destroy(&mux);
  free(thNum);
  free(ths);
}

    thread_step_1函数由线程执行。它获取与线程特定键关联的数据，并使用它来计算互斥锁被锁定的次数：

    void thread_step_1() {
  struct timeval st, cu;
  long stt, cut;
  int *muxCntData = (int*)pthread_getspecific(muxCntKey);
  gettimeofday(&st, NULL);
  stt = st.tv_sec*1000 + st.tv_usec/1000;
  do {
           pthread_mutex_lock(&mux);
    (*muxCntData)++;
           pthread_mutex_unlock(&mux);
    gettimeofday(&st, NULL);
    cut = st.tv_sec*1000 + st.tv_usec/1000;
     } while (cut - stt < 10000);
}

    thread_step_2函数由线程执行。它获取与线程特定键关联的数据并打印出来：

    void thread_step_2(int thNum) {
  int *muxCntData = (int*)pthread_getspecific(muxCntKey);
  LOGI(1, "thread %d: mux usage count: %d\n", thNum, *muxCntData);
}

    run_by_thread函数由线程执行：

    void *run_by_thread(void *arg) {
  int* threadNum = (int*)arg;
  int *muxCntData = (int*)malloc(sizeof(int));
  *muxCntData = 0;
  pthread_setspecific(muxCntKey, (void*)muxCntData);
  thread_step_1();
  thread_step_2(*threadNum);
  return NULL;
}

  5. 在jni文件夹下添加一个Android.mk文件，内容如下：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE    := NativeThreadsData
LOCAL_SRC_FILES := NativeThreadsData.cpp
LOCAL_LDLIBS    := -llog
include $(BUILD_SHARED_LIBRARY)

  6. 构建并运行 Android 项目，并使用以下命令监控logcat输出：

    $ adb logcat -v time NativeThreadsData:I *:S

    logcat输出在下图中显示：

    如何操作...

工作原理...

在我们的示例项目中，我们展示了使用全局变量、参数和线程特定数据键传递数据的方法：

  • 互斥量 mux 被声明为一个全局变量，每个线程都可以访问它。

  • 每个线程都被分配一个作为输入参数的线程编号。在 run_by_thread 函数中，每个线程将接收到的线程编号传递给另一个函数 thread_step_2。

  • 我们定义了一个线程特定键 muxCntKey。每个线程都可以将自身的值与该键关联。在我们的代码中，我们使用这个键来存储一个线程锁定互斥量 mux 的次数。

接下来我们将详细讨论线程特定数据键。

创建和删除线程特定数据键

以下两个函数在 pthread.h 中定义，分别用于创建和删除线程特定数据键：

int pthread_key_create(pthread_key_t *key, void (*destructor_function)(void *));
int pthread_key_delete (pthread_key_t key);

pthread_key_create 函数接收一个指向 pthread_key_t 结构的指针和一个函数指针，该函数指针指向与每个键值相关联的销毁函数。销毁函数是可选的，可以被设置为 NULL。在我们的示例中，我们调用了 pthread_key_create 来创建名为 muxCntKey 的键。

pthread_key_create 函数返回零表示成功，其他值表示失败。如果成功，第一个输入参数 key 将指向新创建的键，并且所有活动线程中新的键关联的值是 NULL。如果在键创建后创建了一个新线程，新线程也会将 NULL 与键关联。

当一个线程退出时，与键关联的值被设置为 NULL，然后调用与键关联的销毁函数，并将键之前关联的值作为唯一的输入参数。在我们的示例代码中，我们定义了一个销毁函数 free_muxCnt，用于释放与键 muxCntKey 关联的数据的内存。

pthread_key_delete 的使用相对简单。它接收由 pthread_key_create 创建的键并删除它。成功时返回零，失败时返回非零值。

设置和获取线程特定数据

安卓的 pthread.h 为线程特定数据管理定义了以下两个函数：

int pthread_setspecific(pthread_key_t key, const void *value);
void *pthread_getspecific(pthread_key_t key);

pthread_setspecific 函数接收一个先前创建的数据键和一个指向要与键关联的数据的指针。它返回零表示成功，否则返回非零值。不同的线程可以调用这个函数，将不同的值绑定到同一个键上。

pthread_getspecific 函数接收一个先前创建的数据和键，并返回调用线程中与键关联的数据的指针。

在我们的示例代码中的 run_by_thread 函数中，我们将一个初始化为零的整数变量与 muxCntKey 键关联。在 thread_step_1 函数中，我们获取与键关联的整数变量，并使用它来计算 mux 被锁定的次数。在 thread_step_2 函数中，我们再次获取与 muxCntKey 关联的整数变量并打印其值。

avatar
文章
阅读
粉丝
