小程序框架搭建

uccs
1,826 阅读9分钟

通过学习 用 iframe 和 worker 实现简易双线程通信 已经了解了小程序的双线程通信的原理

现在来实现一个简易的小程序框架，用来模拟微信小程序的运行机制

在实现小程序框架之前，我们需要模拟一个手机设备，然后在这个设备上运行微信应用

模拟手机设备

我们需要在浏览器上模拟一个手机设备，这个设备有一个 app 容器节点，用来挂载微信应用

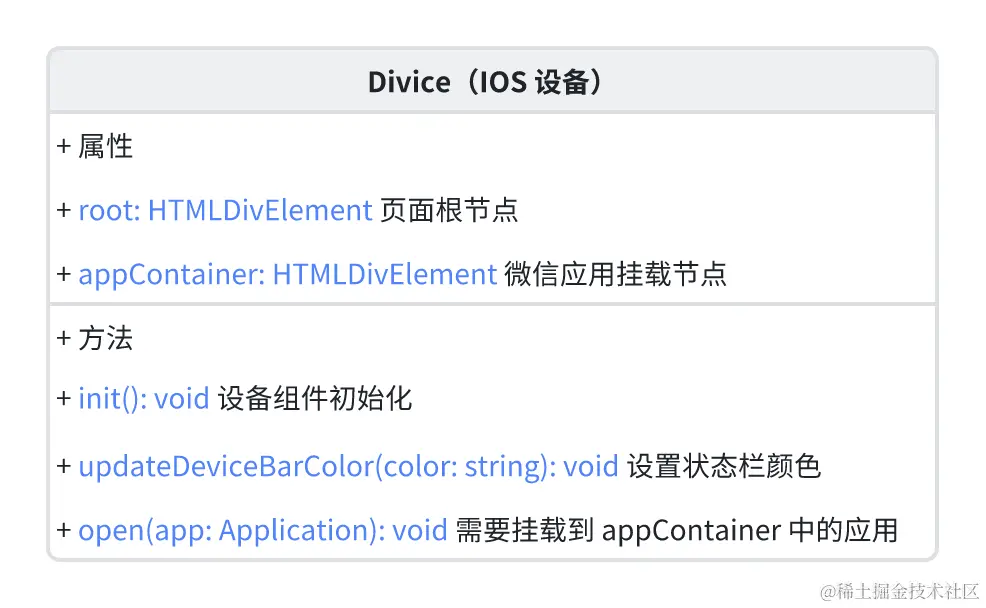

这个事情交给 Device 类来完成，它的结构如下：


  1. init 是初始化方法，用于初始化 Device 信息
  2. updateDeviceBarColor 是用来设置状态栏颜色的函数
    • 状态栏目前支持 black 和 white
    • 如果在深色背景下，需要将状态栏设置为 white
    • 如果在浅色背景下，需要将状态栏设置为 black
  3. open 方法是用来将应用挂载到 app 容器节点，也就是 appContainer

微信应用

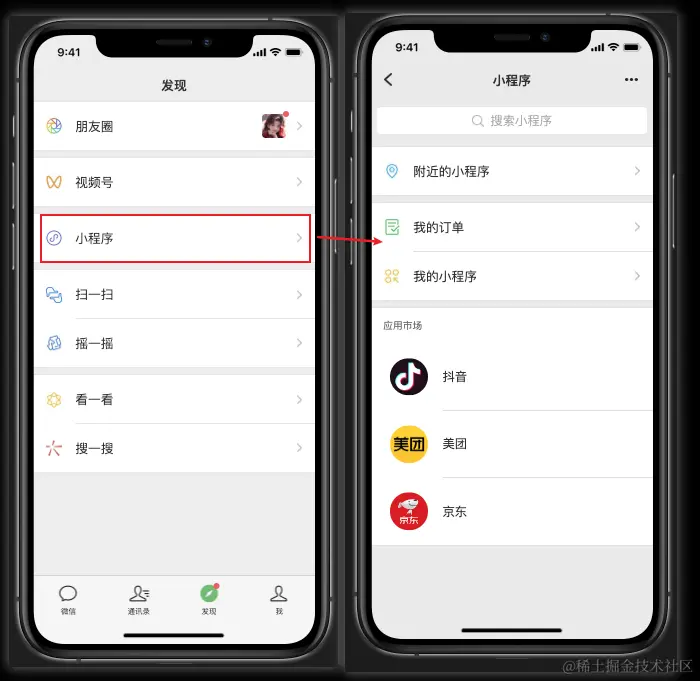

手机设备准备好之后，就需要准备微信应用，这里我们只有准备两个页面：

  • 发现页面：Home
  • 小程序列表页面：MiniAppList

通过发现页的小程序进入小程序列表，然后点击某个小程序加载对应的小程序


要实现这样的逻辑，我们需要准备 3 类：

  • Application：用来承载微信应用
  • Home：发现页面
  • MiniAppList：小程序列表页面

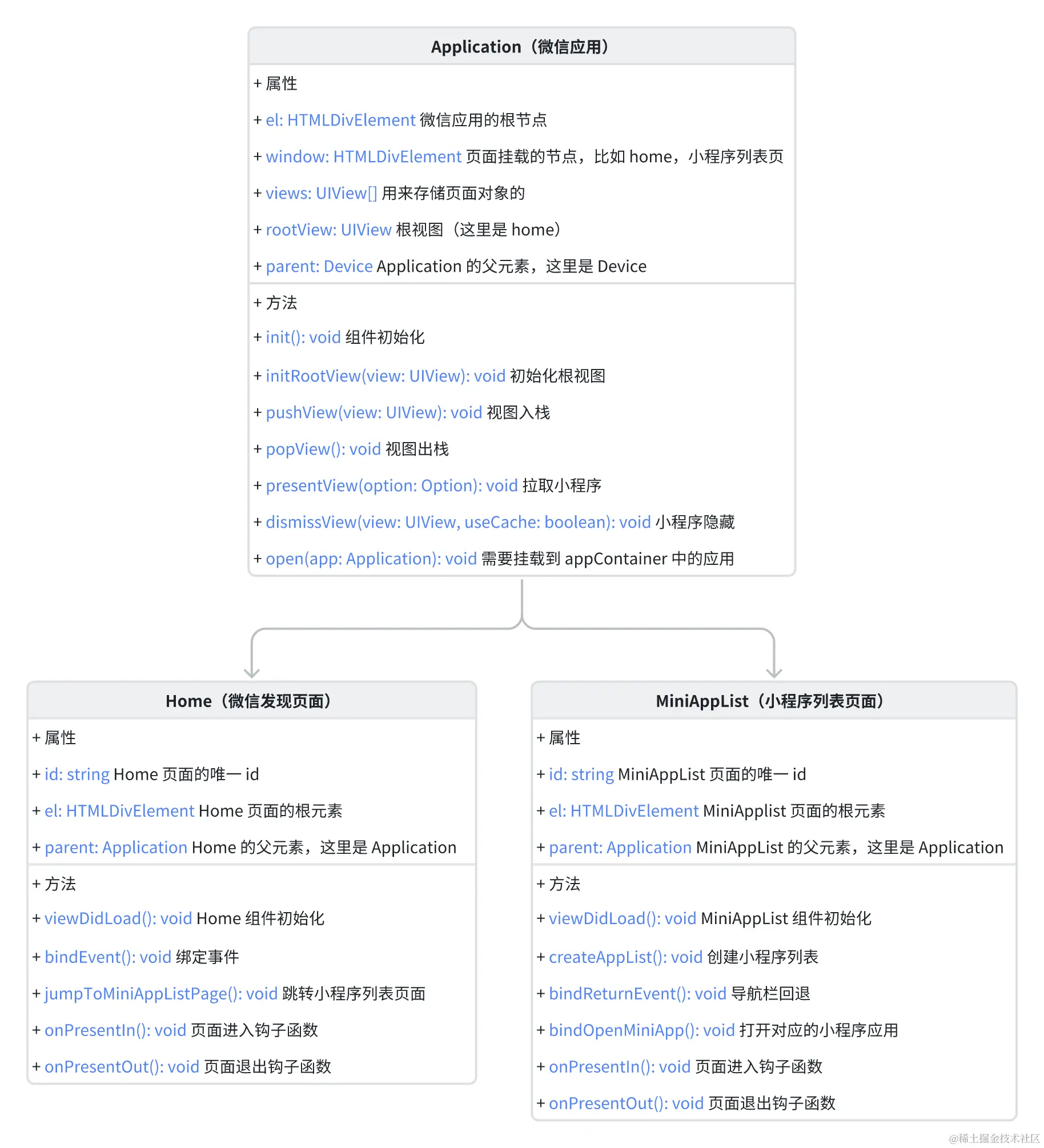

这 3 个类的结构如下：


Home 类：

  • bindEvent 用来绑定点击事件
  • jumpToMiniAppListPage 点击事件触发时调用，跳转到小程序列表页面

MiniAppList 类：

  • createAppList 用来创建小程序列表
  • bindReturnEvent 点击左上角返回按钮时调用，返回到发现页面
  • bindOpenMiniApp 点击小程序时调用，打开对应的小程序

Home 和 MiniAppList 两个页面都有三个钩子函数

  • viewDidLoad：页面初始化时触发
  • onPresentIn：页面进入视图时触发
  • onPresentOut：页面离开视图时触发

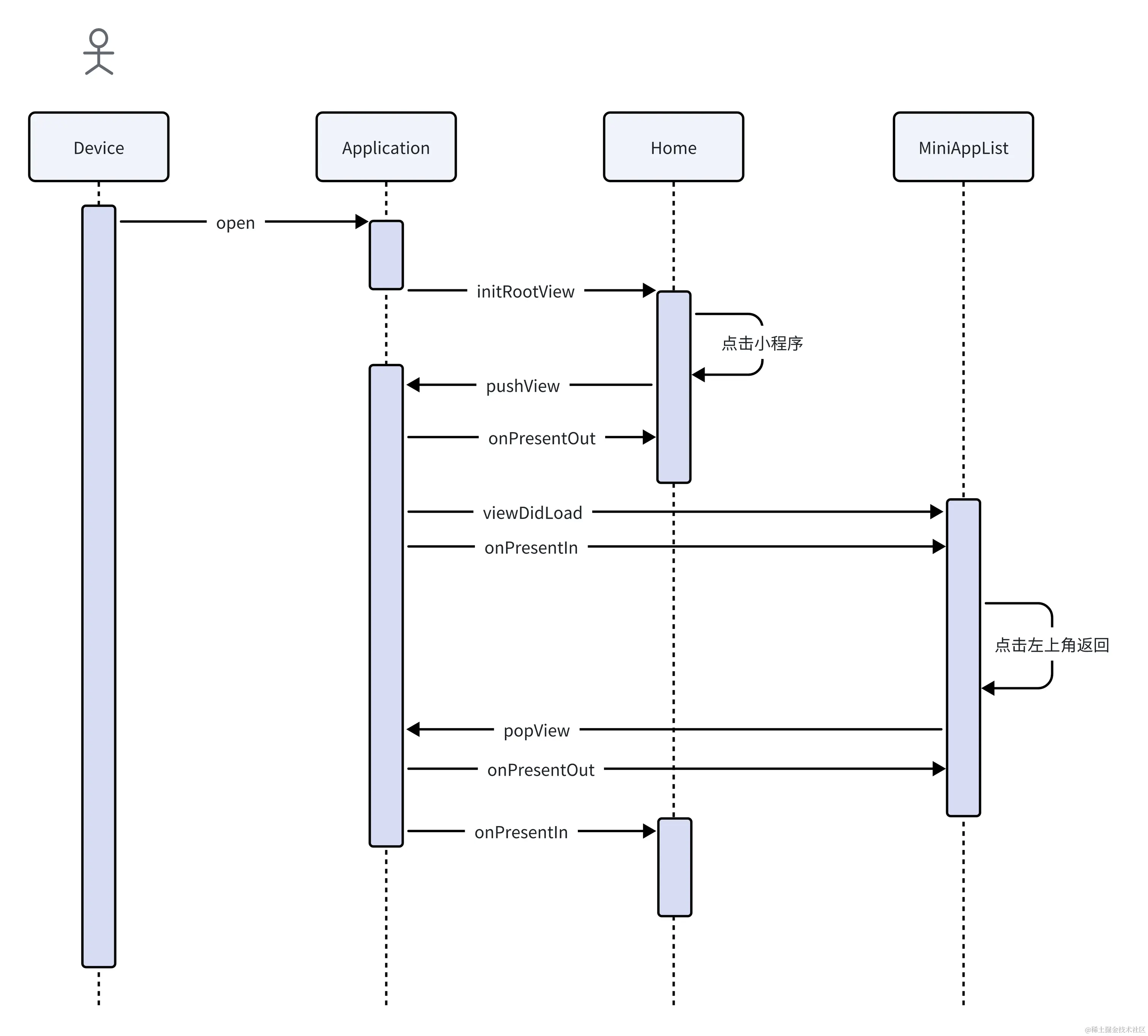

他们的操作时序如下：


小程序初始化

当我们打开小程序时，会从底部拉起一个视图，然后在这个视图内加载小程序

这个视图就是小程序的容器，微信给每个小程序单独分配一个这样的容器，单独加载一个应用

所以小程序的初始化可以分为两个部分：

  • 容器的初始化
  • 应用的初始化

容器的初始化

容器初始化，我们需要创建两个类：

  • MiniAppSandbox：小程序容器
    • 加载小程序应用
  • AppManager：容器管理
    • 作用是用来调度小程序，比如说打开一个小程序或者关闭一个小程序

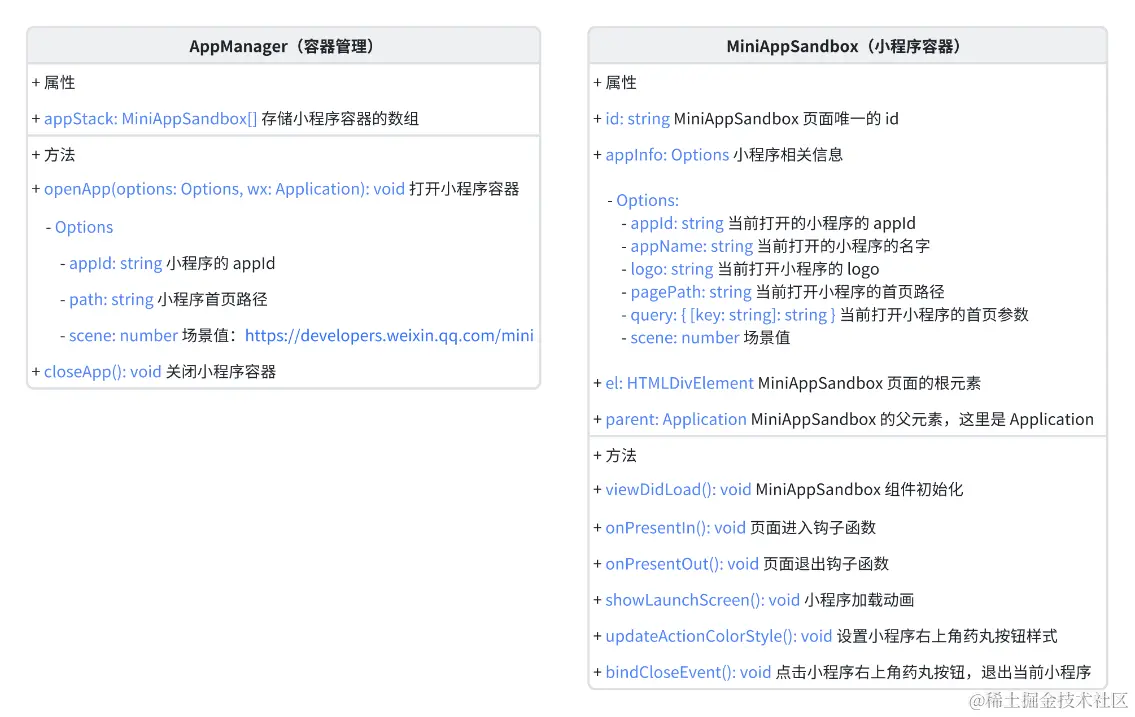

结构如下：


MiniAppSandbox 类：

  • openApp：当前小程序列表中某个小程序被点击时调用，打开对应的小程序容器
  • closeApp：当小程序右上角药丸按钮点击时调用，关闭当前小程序容器

AppManager 类：

  • showLaunchScreen：小程序容器启动时，需要显示一个启动画面
  • updateActionColorStyle：更新小程序右上角药丸按钮的颜色
  • bindCloseEvent：点击小程序右上角药丸按钮时调用，关闭当前小程序容器

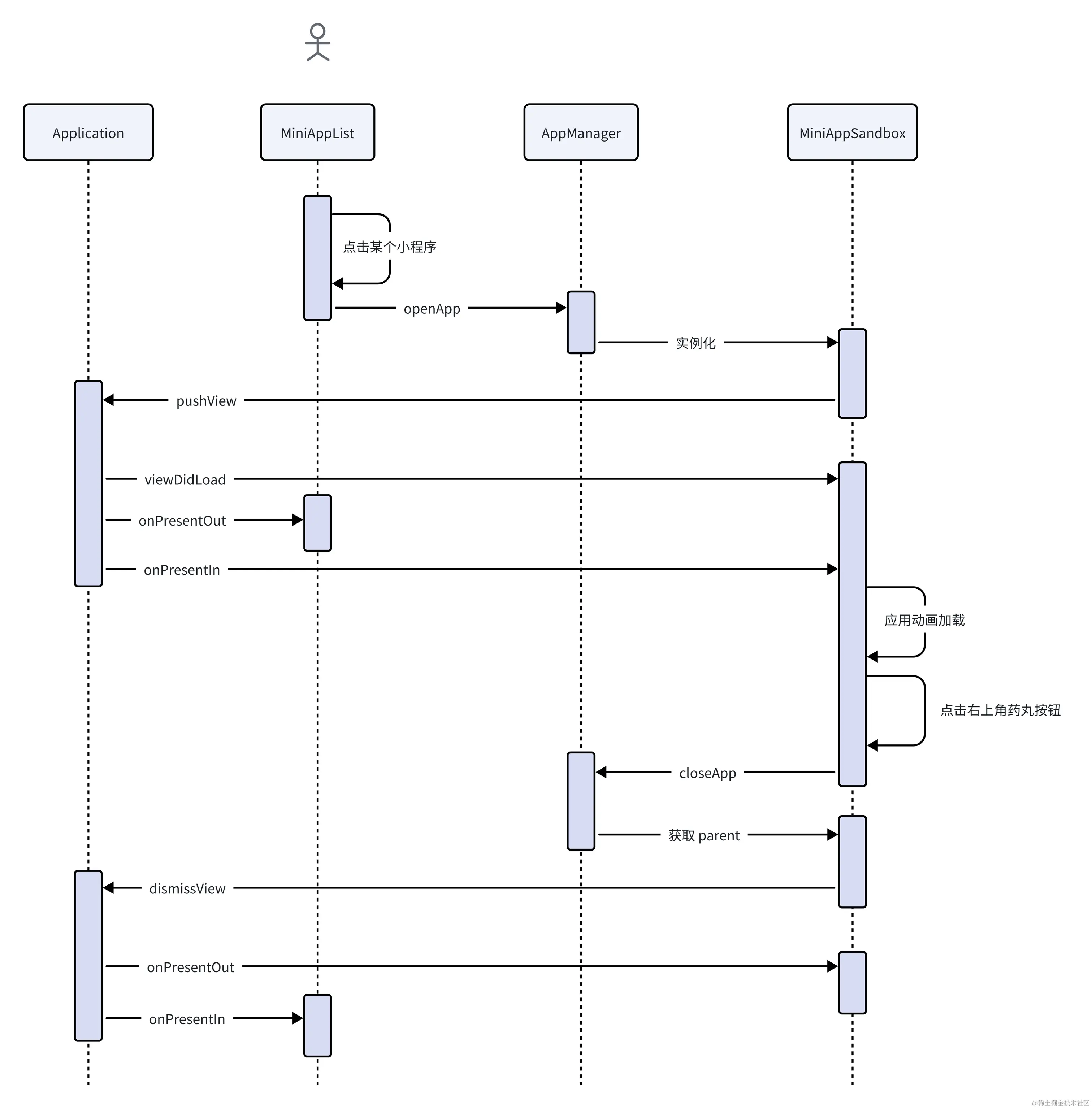

时序如下：


应用初始化

当我们在小程序列表页面点击某个小程序时，微信会去开放平台拉取这个小程序的相关信息，先进行容器的初始化，容器初始化完成之后会在页面渲染一个 loading 动画

在 loading 动画进行时，小程序会进行应用的初始化，应用初始化完成之后，会将 loading 动画替换为小程序的内容

这个小程序的信息就是我们平时开发的小程序，打包后的内容

应用初始化需要完成两件事情：

  1. 读取小程序配置文件：全局配置 和 页面配置
  2. 创建一个逻辑线程挂载到小程序容器上
    1. 每个小程序都有一个独立的逻辑线程
    2. 一个小程序共用一个逻辑线程

小程序应用初始化的需要完成 6 件事情：

  1. 拉取小程序的资源
  2. 读取小程序的配置文件
  3. 设置状态栏的颜色
  4. 创建通信桥 bridge
  5. 触发应用的初始化逻辑
  6. 隐藏启动动画

拉取小程序资源

实际的微信小程序它是会去开放平台拉取小程序的资源，这里我们只是模拟，直接把打包好的小程序放到 apps 目录下

我们直接去 apps 目录下读取小程序的资源

读取小程序配置文件

小程序打包时会页面所有的配置文件和全局配置文件统一放到一个 json 文件中

  • 全局配置文件会放到 app 字段中
  • 页面配置文件会放到 modules 字段中
    • 页面路径作为 key
{
  "app": {
    "entryPagePath": "pages/home/index",
    "pages": ["pages/home/index", "pages/detail/index"],
    "window": {
      "navigationBarBackgroundColor": "#fff",
      "navigationStyle": "custom2",
      "backgroundColor": "#000000"
    },
    "networkTimeout": {},
    "debug": true
  },
  "modules": {
    "pages/home/index": {
      "navigationBarBackgroundColor": "#ddd",
      "navigationBarTextStyle": "white",
      "navigationBarTitleText": "首页",
      "backgroundColor": "#fff",
      "usingComponents": {}
    },
    "pages/detail/index": {
      "backgroundColor": "#fff",
      "usingComponents": {}
    }
  }
}

设置状态栏的颜色

在小程序的官方文档中状态栏的颜色可以全局设置，也可以单独设置

所以我们在读取小程序配置文件时，需要将页面的配置信息和全局的配置信息进行一个合并，如果页面的 page.json 中有设置，就使用页面的设置，否则使用全局的设置

mergePageConfig(this.appConfig.app, pageConfig);

合并完配置信息后，就可以根据当前页面的配置信息设置状态栏的颜色

创建通信桥 bridge

小程序容器初始化后，就要为小程序分配一个逻辑线程和渲染线程

渲染线程和逻辑线程之间不能直接进行通信，它们需要通过主线程进行中转，这个主线程就是这里的通信桥 bridge

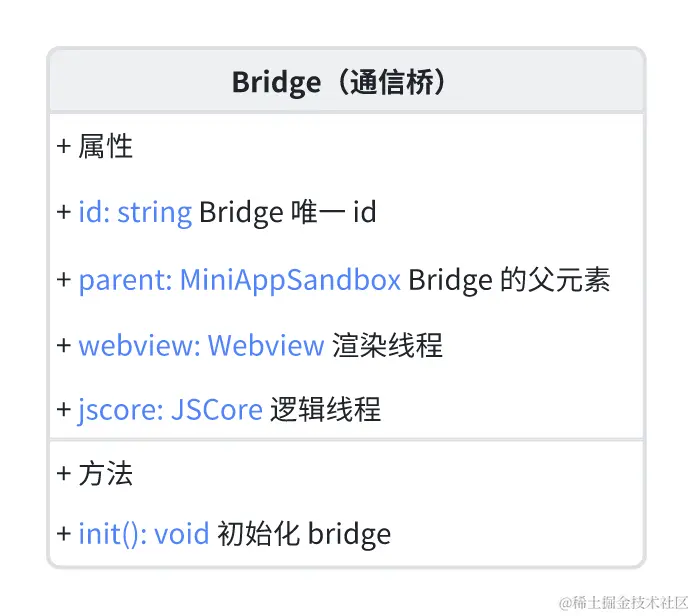

bridge 的结构如下：


  • init 方法是用来初始化 bridge

通信桥 bridge 创建完成之后就要创建逻辑线程和渲染线程了


线程建设

不管是逻辑线程还是渲染线程，在线程建设的时候都分为两个步骤：

  1. 线程初始化
  2. 通信通道建设

逻辑线程初始化

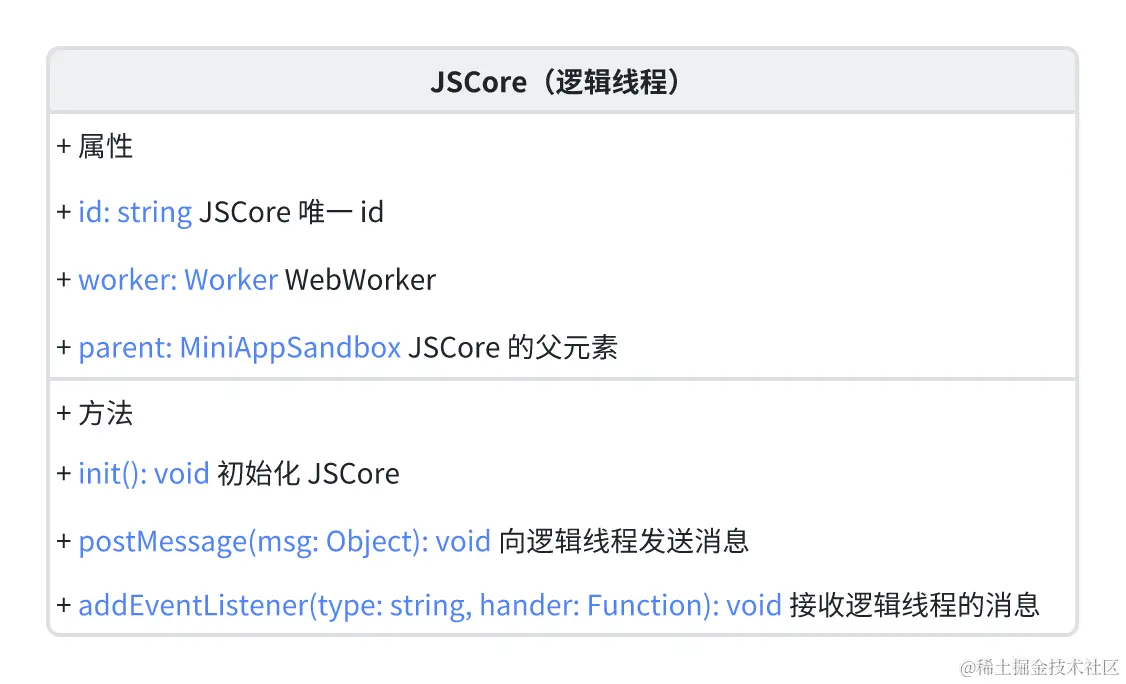

逻辑线程初始化为每一个应用分配一个 JSCore，结构如下：


  • init 方法是初始化 JSCore，用来加载一个 js 文件
    • 加载文件是一个异步过程
    • 这个 js 文件就是逻辑线程的 SDK
      • 在小程序中使用的 wx、Page、App 等方法都是在这个 SDK 中定义的

这个 SDK 我们是单独起一个 Logic 项目来完成，所有的信息都在这个 SDK 中定义

JSCore 使用 Worker 来加载这个 SDK，因为 Worker 是一个独立的线程，不会阻塞主线程

下面代码是 JSCore 的初始化代码：

  • 由于 Worker 有同源策略，不能直接加载 Logic 中的文件
  • 需要通过 fetch 读取到 SDK 的文件内容，染红通过 Blob 和 URL.createObjectURL 来加载
  • 将 Blob 对象的 URL 传递给 Worker 来加载
async init() {
  const jsContent = await fetch("http://127.0.0.1:3100/logic/core.js");
  const codeString = await jsContent.text();
  const jsBlob = new Blob([codeString], { type: "application/javascript" });
  const urlObj = window.URL.createObjectURL(jsBlob);
  this.worker = new Worker(urlObj);
}

逻辑线程通信建设

原生层需要向逻辑线程通信的话，调用 jscore 中 web worker 的 postMessage，将消息发送给 SDK

SDK 需要一个 Message 类来处理消息，同时，我们还需要一个 MessageManager 类，它的作用是监听 Message 中指定类型的消息，当 Message 类接收到指定类型的消息时，就会通知到 MessageManager，MessageManager 会调用对应的功能模块

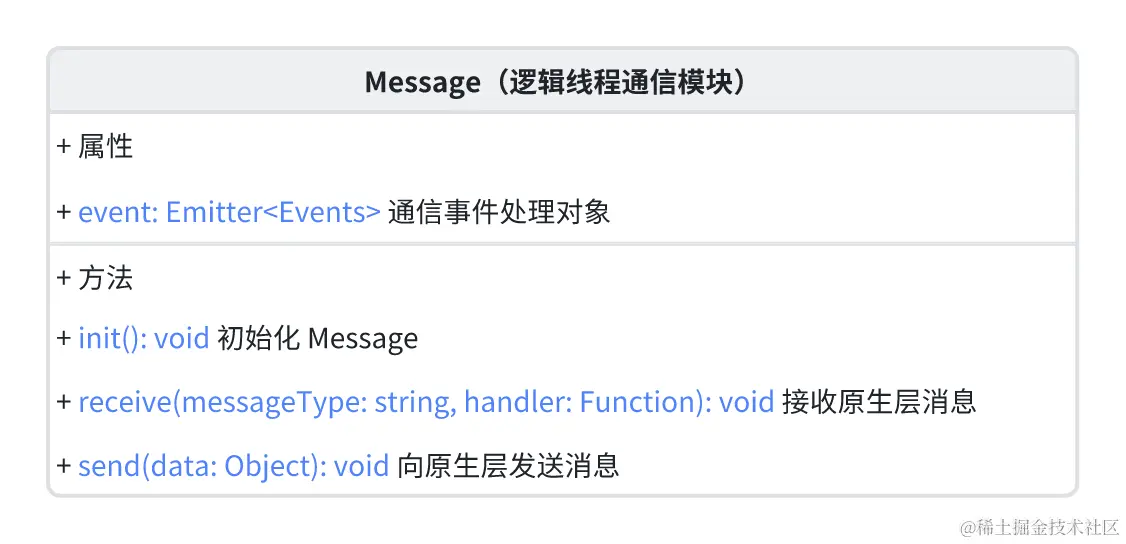

Message 类的结构如下：


  • receive 是用来监听原生层消息
  • send 是用来向原生层发送消息

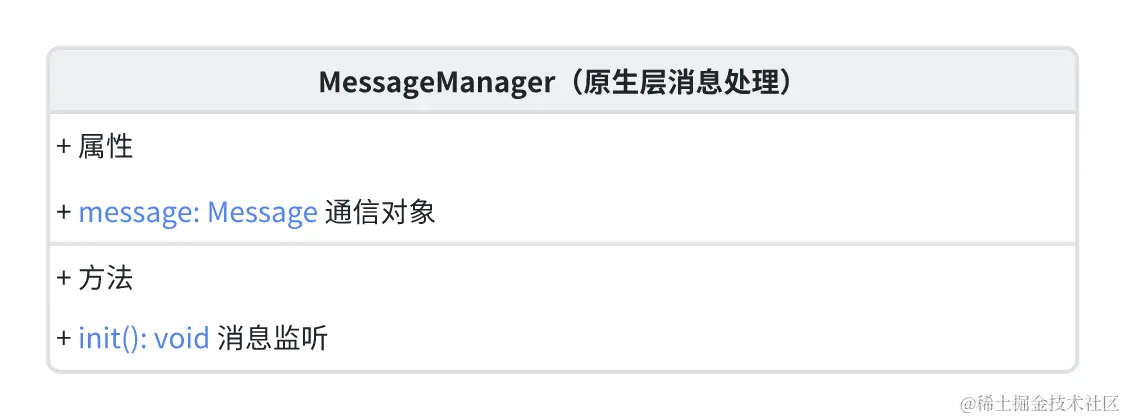

MessageManager 类的结构如下：


Message 和 MessageManager 之间的关系如下：

MessageManager 在 SDK 初始化时就会调用，在 SDK 初始化时需要监听来在原生成小消息，比如资源加载，监听的函数是调用 Message 中的 receive 方法，资源加载完了需要通知原生层，调用 Message 中的 send 方法

SDK 的通信建设完成后，原生层也需要进行通信建设

原生层的通信建设涉及到 JSCore 和 Bridge

JSCore 和 Bridge 之间的关系如下：

  1. Bridge 调用 JSCore.addEventListener 注册一个 message 的消息，消息处理函数：jscoreMessageHandler
  2. JSCore 在初始化时会注册一个 SDK 的消息
  3. 当 SDK 发送消息被 JSCore 接收到时，JSCore.addEventListener 就会被触发，Bridge.jscoreMessageHandler 就会被调用

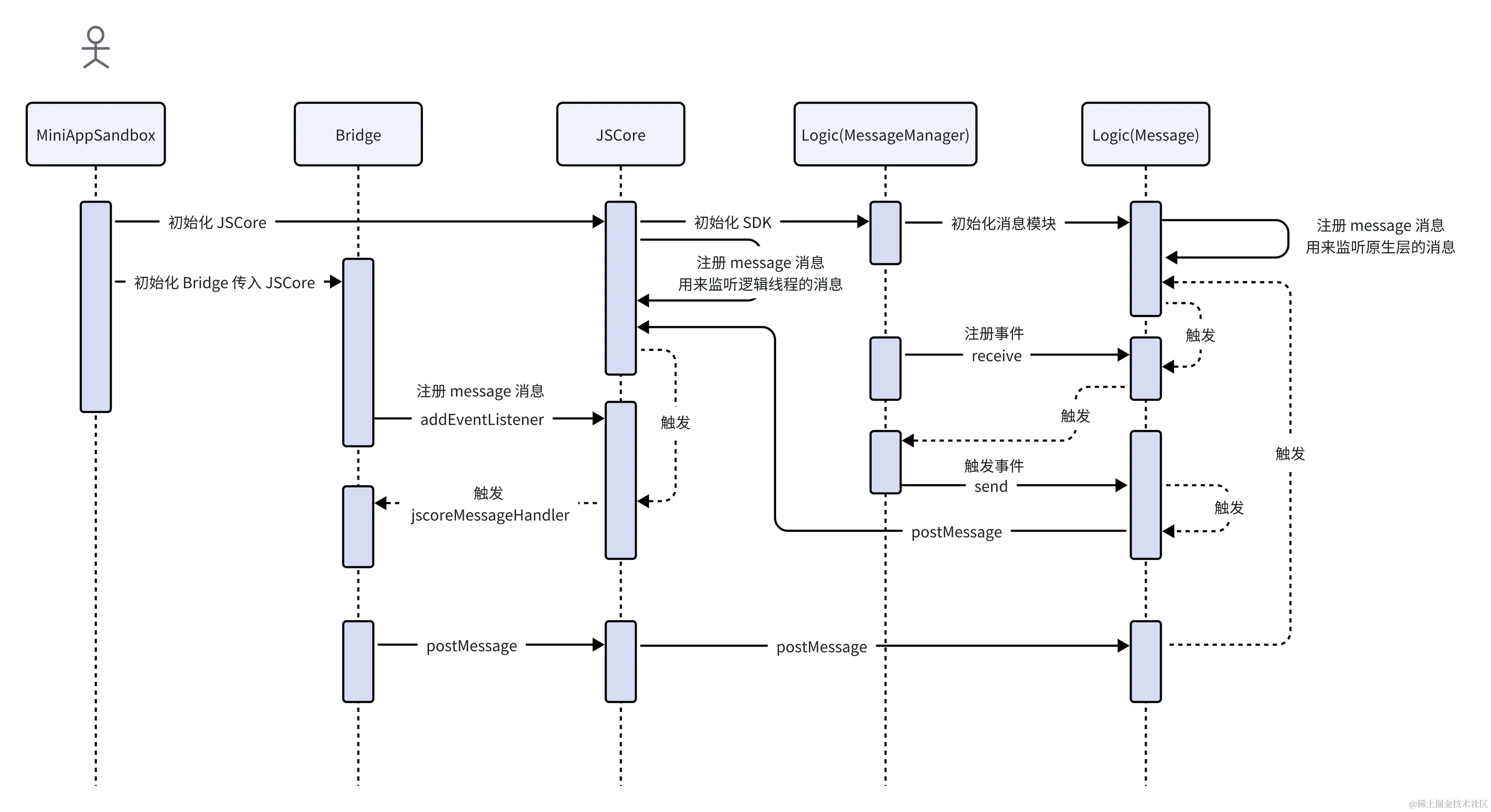

它们的工作时序如下：


渲染线程初始化

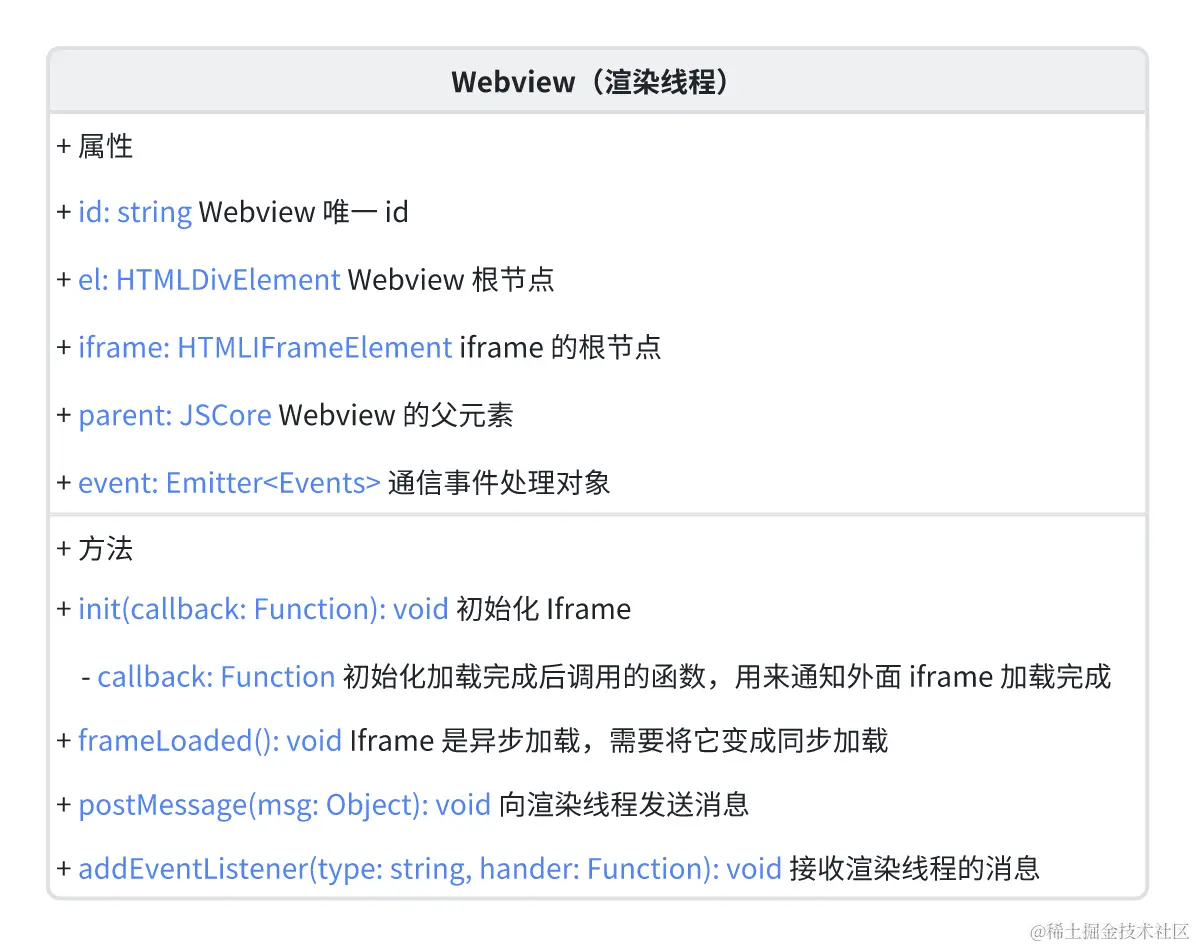

渲染线程是用 webview 实现的，它是在 Bridge 初始化完成后，它的结构如下：


创建 webview 的代码如下：

  • 实例化 webview 后，调用 init 方法初始化 webview
  • 由于 init 方法是一个异步的过程，所以用 Promise 封装一下，让 bridge 能够拿到 webview 实例
// bridge.js
createWebview() {
  return new Promise((resolve) => {
    const webview = new WebView({});
    webview.parent = this;
    webview.init(() => {
      resolve(webview);
    });
    this.parent.webviewsContainer.appendChild(webview.el);
  });
}

在 Bridge 中实例化 Webview 后，调用 webview.init，进入 webview 的初始化过程

  1. 由于 iframe 是一个异步的过程，所以我们需要用 Promise 来封装 iframe 的初始化过程
  2. 监听 iframe 的消息
    1. 在 iframeWindow 中监听注册一个 onReceiveUIMessage 方法
    2. 当 iframe 发送消息时，会调用 onReceiveUIMessage 方法，webview 就会收到消息
// webview.js
async init(callback) {
  await this.frameLoaded();
  const iframeWindow = window.frames[this.iframe.name];
  iframeWindow.JSBridge.onReceiveUIMessage = (msg) => {
    this.event.emit("message", msg);
  };
  callback && callback();
}

渲染线程通信建设

渲染线程的通信通道建设和逻辑线程的通信通道建设类似，只是渲染线程是通过 iframe 和 window.postMessage 来实现的

渲染线程是用 iframe 实现的，用 iframe 加载 uiSDK 中的 js 文件，然后渲染页面，渲染线程和原生层交互是通过 JSBridge 来实现的

  • 原生层调用 onReceiveNativeMessage 向 iframe 中发送消息
  • 渲染线程调用 onReceiveUIMessage向原生层发送消息

所以渲染线程也需要 Message 和 MessageManager，Message 提供也提供 receive 和 send 两个方法

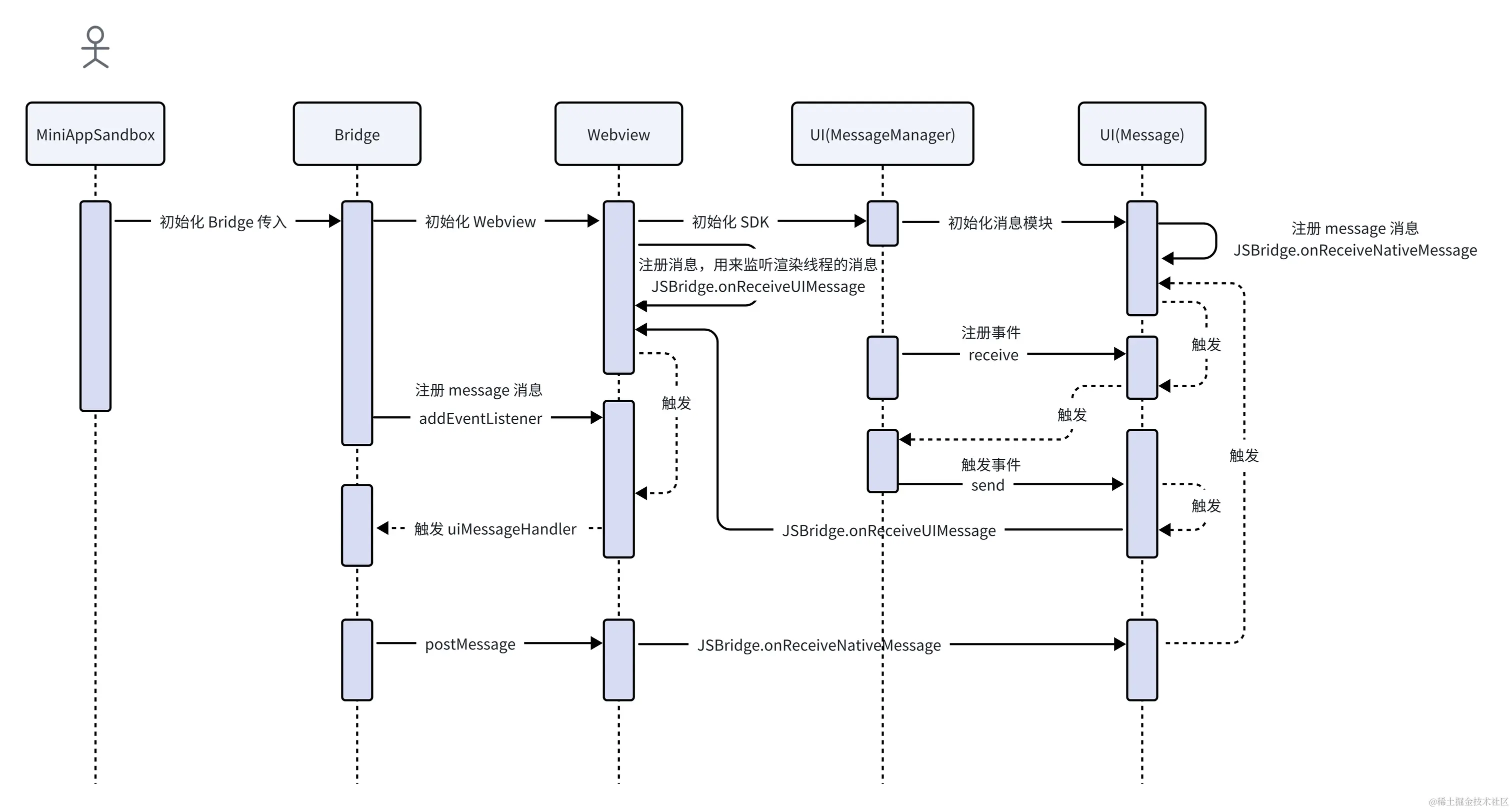

它们的时序如下：


总结

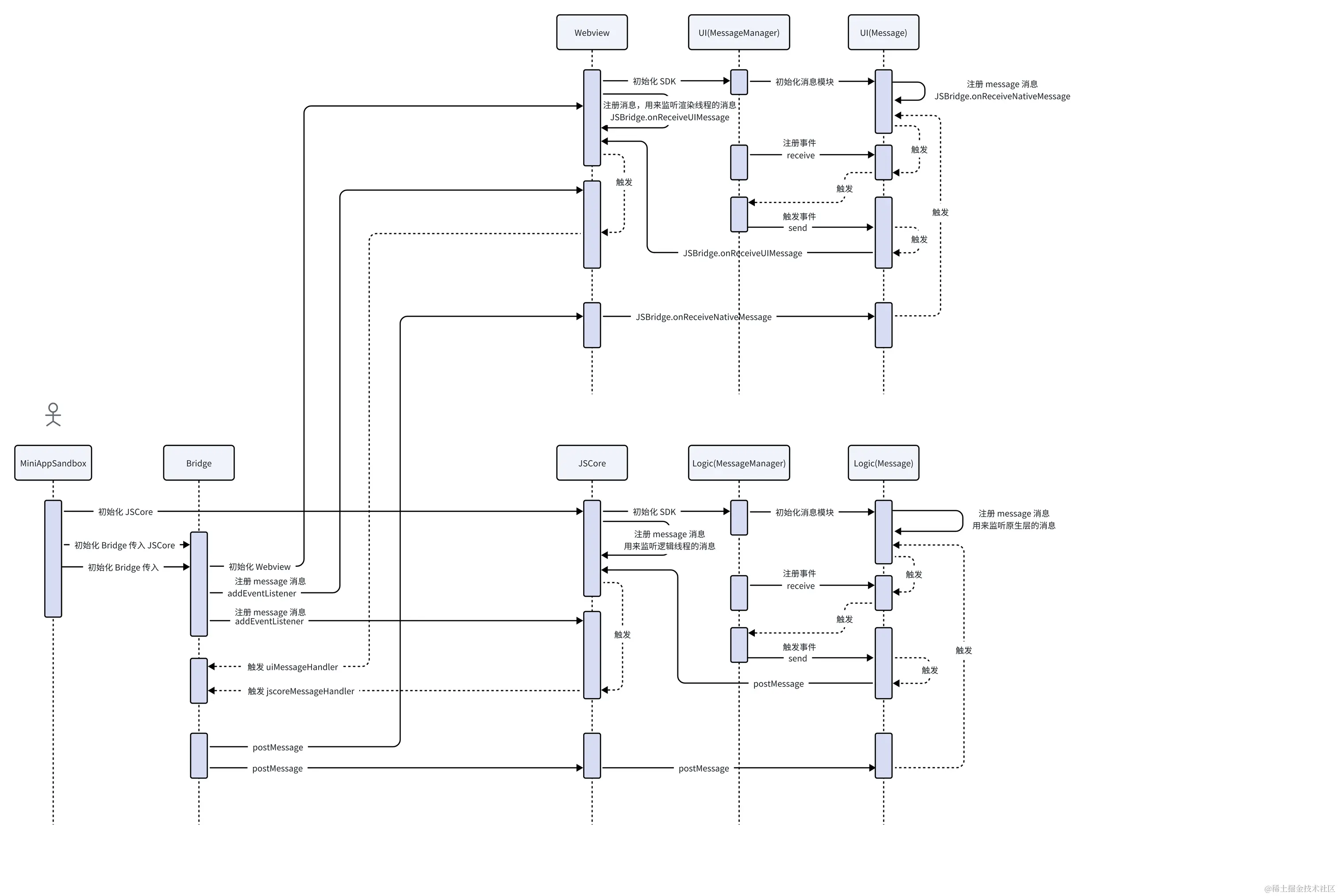

他们完整的逻辑时序如下：
