在 Web 开发中，Canvas 标签作为一个强大的绘图工具，被广泛应用于图形渲染、游戏开发等领域。Echarts 的底层渲染也是基于 Canvas 实现，然而，与常规的 HTML 元素不同，Canvas 本身并不支持直接的事件监听和触发机制，这给开发者带来了一些挑战。在本文中，我们将探讨如何在 Canvas 中实现事件触发机制。
浅谈 Canvas 对象识别的方法——射线法
1. 前言
首先，让我们回顾一下 Canvas 的特性。Canvas 标签提供了一个用于绘制图形的矩形区域，并通过 JavaScript 的绘图 API 来操作其中的图形元素。然而，与 Svg 等矢量图形不同，Canvas 绘制的图形是被视为位图，因此无法直接通过 DOM 元素来触发事件。
1.1 Canvas
概念：Canvas 标签，在 JavaScript 创建画布，更偏向于渲染层，能够提供底层图形渲染 API。
特性： 在实际业务场景中，Canvas 的简单操作和高效的渲染能力是它的优势，但是它的缺点是不能方便的控制它内部的元素，另外一个缺点是依赖于分辨率。 主要特性如下：
-
底层绘图 API：Canvas 提供了底层的绘图 API，允许开发者直接操作像素进行绘图，相比 Svg，Canvas 的绘图更灵活、更高效。
-
整体视图：Canvas 绘制的图形在页面上被视为一个整体，无法直接操作图形的各个部分，适合于静态图形展示。
-
像素级控制： 通过 Canvas，开发者可以直接操作像素进行绘制，实现各种复杂的绘图效果，包括渐变、阴影、图像处理等。
-
动态交互：Canvas 可以实现动态的图形交互效果，如响应鼠标事件、键盘事件等，使用户可以与图形进行交互。
-
适用性广泛： 由于 Canvas 提供了底层的绘图 API，因此适用于绘制各种类型的图形，包括游戏图形、数据可视化图表、图像编辑等。 使用场景:
-
数据可视化：Canvas 可以用来创建图表、图形和数据可视化，例如绘制折线图、柱状图、饼图等，以便更直观地展示数据。
-
游戏开发：Canvas 提供了绘制 2D 和 3D 图形的能力，因此广泛应用于网页游戏和交互式媒体的开发中。开发者可以使用 Canvas 实现动画效果、碰撞检测等游戏功能。
-
图像处理：Canvas 可以用来对图像进行处理，例如裁剪、旋转、缩放、滤镜效果等。这对于在线图片编辑工具和图像处理应用程序非常有用。
-
绘制工具：Canvas 可以用来创建在线绘图工具，如画板、涂鸦应用程序等，用户可以通过 Canvas 在网页上绘制图形、写字等。
1.2 Echarts
Canvas 是 HTML5 中的一个重要元素，用于通过 JavaScript 脚本来绘制图形、动画等。而 Echarts 是一个基于 Canvas 或者 Svg 的可视化图表库，能够帮助开发者在 Web 页面中轻松创建各种各样的图表。
Echarts 的优势：
-
简单易用：Echarts 提供了简洁的 API，使得创建图表变得非常容易。
-
丰富的图表类型： 支持折线图、柱状图、饼图、散点图等各种常见图表类型，以及热力图、地图等特殊类型。
-
交互性： 支持丰富的交互功能，如数据筛选、数据缩放、图表联动等。 Canvas 和 Echarts 结合的场景：
-
自定义图表： 当 Echarts 提供的默认图表类型无法满足需求时，可以借助 Canvas 在 Echarts 图表的基础上进行二次开发，实现更加个性化的效果。
-
图表优化： 对于一些需要大量数据处理或者特殊动画效果的场景，可以利用 Canvas 直接操作像素来提升图表的性能和体验。
-
复杂交互： 当需要实现复杂的交互功能，如拖拽、放大缩小、自定义动画等时，可以结合 Canvas 和 Echarts 的事件机制来实现。
1.3 完整案例

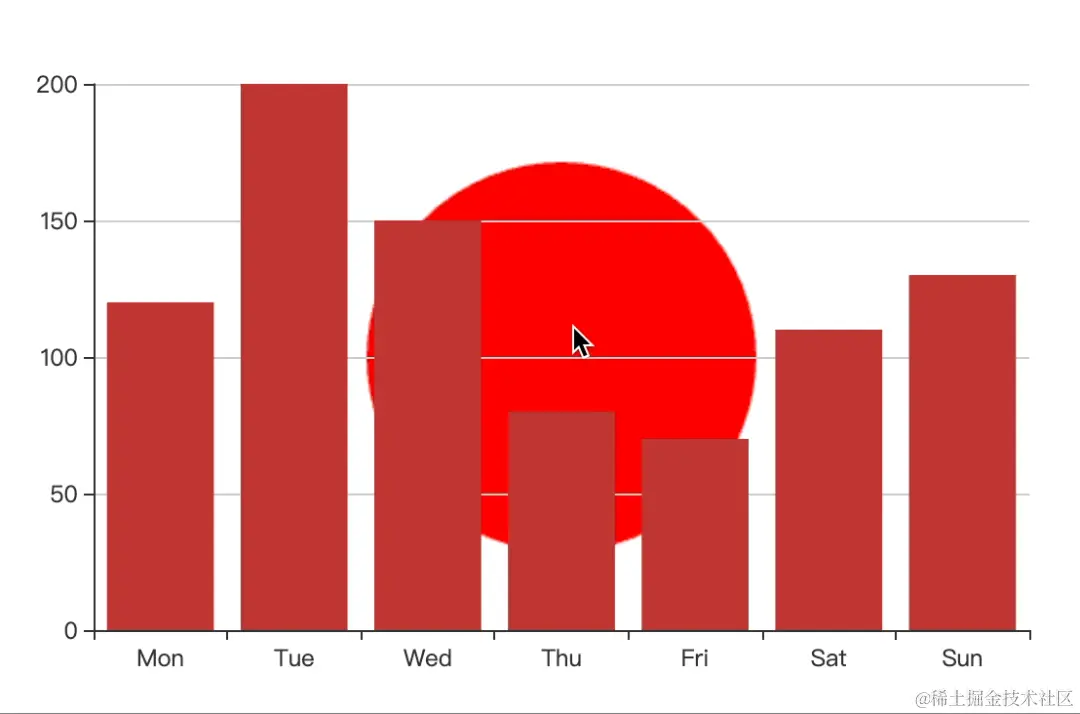

下面案例演示了如何使用 Canvas 绘制一个新的图形，并使用 Echarts API 动态更新图表数据以实现内容更改，以更好的理解Canvas和Echart使用方式以及事件触发机制。
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Change ECharts Content with Canvas</title>
<!-- 引入 ECharts 库 -->
<script src="https://cdn.staticfile.org/echarts/4.8.0/echarts.min.js"></script>
</head>
<body>
<!-- 创建一个 div 作为 ECharts 容器 -->
<div id="main" style="width: 600px; height: 400px;"></div>
<script>
document.addEventListener('DOMContentLoaded', function() {
// 初始化 ECharts 实例
var myChart = echarts.init(document.getElementById('main'));
// 创建一个新的 Canvas 元素并绘制图形
var canvas = document.createElement('canvas');
var ctx = canvas.getContext('2d');
canvas.width = 600;
canvas.height = 400;
// 绘制自定义图形（示例：绘制一个红色的圆）
ctx.beginPath();
ctx.arc(300, 200, 100, 0, 2 * Math.PI);
ctx.fillStyle = 'red';
ctx.fill();
ctx.closePath();
// 将 Canvas 插入到 ECharts 图表中
var img = new Image();
img.src = canvas.toDataURL();
// 将 Canvas 图形绘制到 ECharts 图表中
myChart.setOption({
graphic: [{
id: 'canvas',
type: 'image',
style: {
image: img,
x: 0,
y: 0,
width: canvas.width,
height: canvas.height
}
}],
xAxis: {
type: 'category',
data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
},
yAxis: {
type: 'value'
},
series: [{
data: [120, 200, 150, 80, 70, 110, 130],
type: 'bar'
}]
});
// 点击 Canvas 图形时更新 ECharts 图表数据
myChart.getZr().on('click', function(params) {
var point = [params.offsetX, params.offsetY];
var option = myChart.getOption();
var xAxisData = option.xAxis[0].data;
var yAxisData = option.series[0].data;
// 点击了 Canvas 图形内部时，修改图表数据
if (ctx.isPointInPath(point[0], point[1])) {
// 修改 xAxis 数据
xAxisData.push('New Day');
// 修改 yAxis 数据
yAxisData.push(180);
// 更新图表数据
myChart.setOption({
xAxis: {
data: xAxisData
},
series: [{
data: yAxisData
}]
});
}
});
});
</script>
</body>
</html>
2.Canvas 对象识别方法
Echarts 的底层渲染时基于 Canvas 实现，但是 Canvas 只是一个画布，并不能为画出来的位图添加事件监听，这一点和 Svg 矢量图不同。
针对 Canvas 中事件触发的优化，我们可以采用以下几种方法：
- 事件委托： 通过监听 Canvas 容器的鼠标事件，根据鼠标坐标与绘制图形的位置关系，手动触发相应图形的事件处理函数。这种方法需要在代码中进行坐标计算，较为复杂，但适用于简单的场景。
- 碰撞检测： 在 Canvas 中，可以通过碰撞检测的方式来判断鼠标是否与绘制图形相交，从而触发相应的事件。这种方法适用于需要精确检测图形碰撞的场景，但对于复杂的图形或大规模绘制的情况，性能可能会受到影响。
- 虚拟画布： 将 Canvas 绘制的图形元素以及其位置信息保存在一个虚拟的画布上，并在用户交互时根据鼠标坐标来判断其是否在图形范围内。这种方法可以减少事件触发时的计算量，提高性能，但需要额外的内存空间来存储画布信息。
- 第三方库： 利用一些封装了事件处理逻辑的第三方库，如 Konva.js、Fabric.js 等，来简化事件触发的处理过程。这些库提供了丰富的 API 和功能，可以快速实现复杂的交互效果，但需要额外学习和引入库文件。 因此 Echarts 针对 Canvas 实现了一套事件机制，实现原理采用的是虚拟画布的方式，基本的思想是将绘制的元素位置存储起来，当鼠标进入到绘制的图像区域时触发相应的事件。
问题关键在于，如何确定鼠标是否在指定元素区域，因此问题转化成了：判断一个点是否在一个复杂多边形的内部
在 GIS 中，判断一个坐标是否在多边形内部是个经常要遇到的问题。乍听起来还挺复杂。根据 W. Randolph Franklin 提出的 PNPoly 算法，只需区区几行代码就解决了这个问题。
2.1 射线法
射线法作为判断点是否在多边形内部的一种常用方法，具有简单直观、计算效率高、适用性广泛和易于优化等优点，因此在实际应用中得到了广泛的应用和推广。

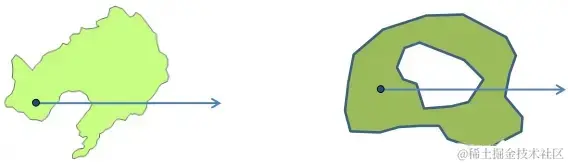

射线法就是以判断点开始，向右（或向左）的水平方向作一射线，计算该射线与多边形每条边的交点个数，如果交点个数为奇数，则点位于多边形内，偶数则在多边形外。该算法对于复合多边形也能正确判断。
接下来判断由起点出发的射线是否穿过这条边，问题关键在于判断直线与边的交点是在起点的左边还是右边。 这个一个十分简单的高中数学问题。

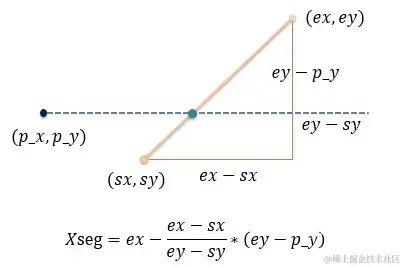

问: 已知直线 l，直线上两点 p1，p2，和直线外一点 p，求过点 p 的水平直线与直线 l 的交点？
解题思路也很简单，y=kx+b,利用 p1,p2,求出直线方程，带入纵坐标，求出横坐标，最后与点 p 比较大小即可。
2.1.1 判断是否与通过点p的直线相交
(p1[1] < p[1] && p2[1] >= p[1]) || (p2[1] < p[1] && p1[1] >= p[1]))

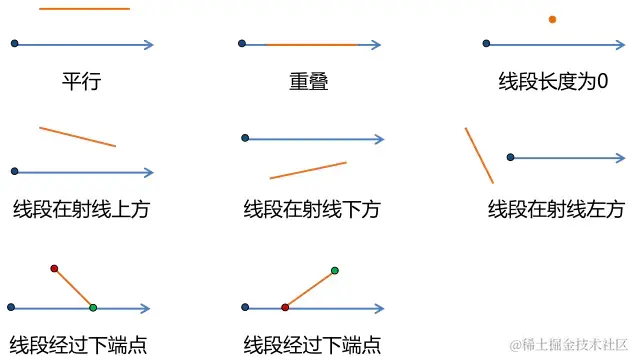

假设 p1, p2 分别表示多边形一条边的两个顶点，p 表示当前鼠标的坐标点，表示 L1=（p1，p2），其中 p1=[x1,y1]，p2=[x2,y2]，通过上述表达式可以判断出通过 p 点的平行线是否有可能与边L1相交，过滤出如下所示的不想交的情况。
2.1.2 判断是否与通过点 p 的射线相交

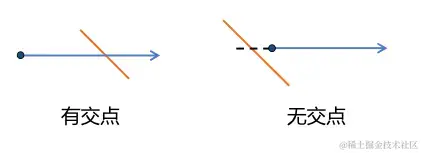

通过第一步的判断，能够保证过点p的平行线能够线段 L1 相交，但是不能保证过点 p 的平行射线与边 L 相交，因此存在以下两种情况，即边 L 在点 p 点的左侧还是右侧，如下图所示。
只需根据 p1，p2 两点求出直线方程式，然后带入 p[0]，将得到的值与 p[1] 比较，如果大于 p[1] 则说明在 p 点的右侧，如果小于 p[1] 则说明在 p 点的左侧，判断表达式如下：
p[0] - p1[0]) / (p2[0] - p1[0]) * (p2[1] - p1[1]) + p1[1] < p[1]
我们只需要找出所有在 p 点左侧的坐标点的数量，如果是奇数则说明 p 点在多边形内部，否则在多边形外部。
2.1.3 核心代码
核心代码实现如下，该方法通过依次遍历多边形的每一个顶点，来判断当前的鼠标位置是否在多边形内部，通过两层核心的 if 语句来判断射线是否与边相交,入参 arr 标识多边形的每一个顶点坐标，p 表示目前鼠标的所在位置坐标.
function calculate(arr, p) {
let count = arr.length;
let result = false;
for (let i = 0, j = count - 1; i < count; i++) {
let p1 = arr[i];
let p2 = arr[j];
if ((p1[0] < p[0] && p2[0] >= p[0]) || (p2[0] < p[0] && p1[0] >= p[0])) {
if ((p[0] - p1[0]) / (p2[0] - p1[0]) * (p2[1] - p1[1]) + p1[1] < p[1]) {
result = !result;
}
}
j = i;
}
return result;
}
2.2 完整案例

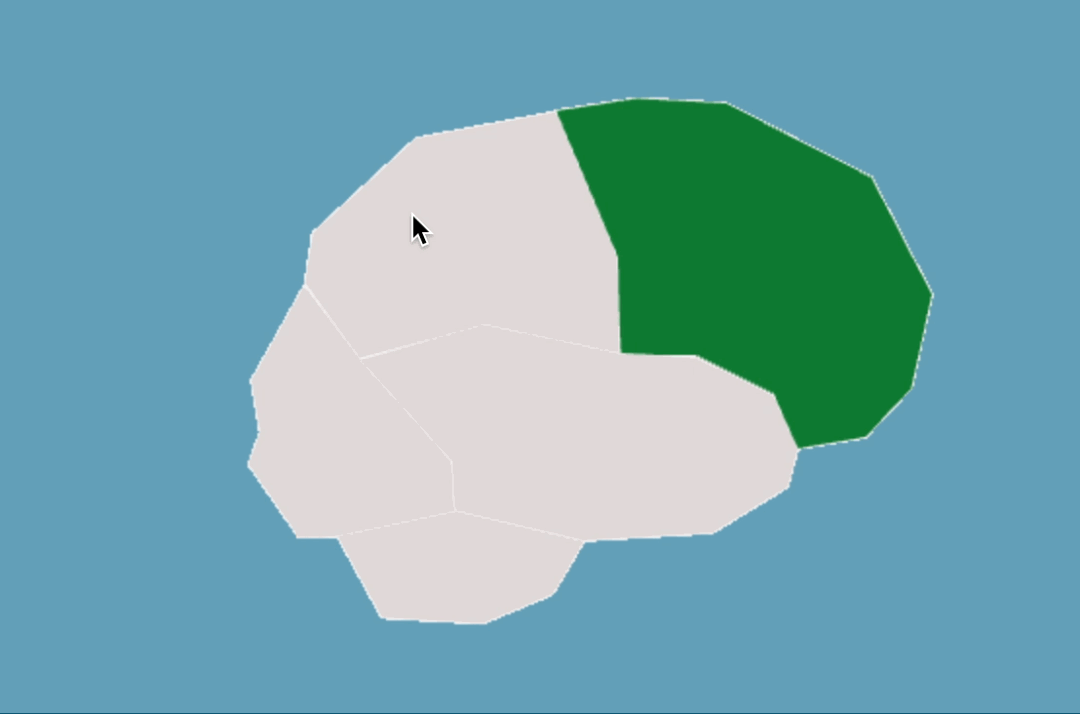

下面案例演示了如何使用 Canvas 绘制多个多边形，当鼠标进入某个多边形时，改多边形填充颜色否则不填充，以更好的理解canvas的对象识别方法，射线法。
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>Title</title>
</head>
<style>
#Canvas {
margin-top: 20px;
background: #639fb9;
}
</style>
<body>
<div>
<Canvas id="Canvas" width="600px" height="500px">您的浏览器不支持 Canvas</Canvas>
</div>
</body>
<script>
const arr1 = [[649, 228], [733, 215], [825, 220], [974, 296], [1036, 416], [1015, 512], [968, 562], [898, 574], [874, 518], [794, 478], [717, 478], [713, 378], [680, 306]];
const arr2 = [[393, 404], [401, 353], [507, 256], [650, 229], [713, 378], [715, 476], [576, 447], [449, 481]];
const arr3 = [[424, 663], [546, 637], [679, 669], [647, 723], [575, 753], [472, 747], [427, 665]];
const arr4 = [[392, 407], [338, 504], [347, 557], [335, 590], [387, 665], [423, 664], [546, 638], [543, 585], [484, 516], [449, 482]];
const arr5 = [[450, 483], [544, 587], [547, 637], [679, 668], [811, 660], [888, 613], [898, 575], [873, 520], [794, 481], [716, 477], [577, 447]];
const scale = 0.5; //缩放倍数
arr1.map((item => {
item[0] *= scale;
item[1] *= scale;
}))
arr2.map((item => {
item[0] *= scale;
item[1] *= scale;
}))
arr3.map((item => {
item[0] *= scale;
item[1] *= scale;
}))
arr4.map((item => {
item[0] *= scale;
item[1] *= scale;
}))
arr5.map((item => {
item[0] *= scale;
item[1] *= scale;
}))
const c = document.getElementById("Canvas");
const ctx = c.getContext("2d");
function draw() {
fillArea(-1);
}
// 当前阶段为填充其他都不填充
function fillArea(areaNumber) {
const arr = [arr1, arr2, arr3, arr4, arr5];
for (let i = 0; i < arr.length; i++) {
ctx.beginPath();
ctx.strokeStyle = 'rgb(248,248,248)'
ctx.moveTo(arr[i][0], arr[i][1]);
for (let point of arr[i]) {
ctx.lineTo(point[0], point[1]);
}
ctx.font = "14px bold 黑体";
ctx.fillStyle = 'rgb(0,2,1)';
ctx.fillText(i, arr[i][0] + 20, arr[i][1] + 20);
ctx.closePath();
ctx.stroke();
ctx.fillStyle = areaNumber === i + 1 ? 'rgb(14,122,49)' : 'rgb(225,216,216)'; // 红
ctx.fill();
}
}
draw()
Canvas.addEventListener('mousemove', MoveArea)
function MoveArea(e) {
let areaNumber = 0;
// 判断在区域里面
let p = [e.offsetX, e.offsetY];
if (calculate(arr1, p)) {
areaNumber = 1;
} else if (calculate(arr2, p)) {
areaNumber = 2;
} else if (calculate(arr3, p)) {
areaNumber = 3;
} else if (calculate(arr4, p)) {
areaNumber = 4;
} else if (calculate(arr5, p)) {
areaNumber = 5;
} else areaNumber = -1;
// console.log(calculate(arr1, [434, 168]))
fillArea(areaNumber);
console.log(areaNumber)
}
console.log(arr1)
// 判断鼠标是否在这个区域里面
function getMoveArea(p, arr) {
let result = false;
let start = arr[arr.length - 1];
for (let i = 0; i < arr.length; i++) {
let end = arr[i];
if ((start[0] < p[0] && end[0] >= p[0]) || (start[0] > p[0] && end[0] <= p[0])) {
result = !result;
}
start = end;
}
return result;
}
function calculate(arr, p) {
let count = arr.length;
let result = false;
for (let i = 0, j = count - 1; i < count; i++) {
let p1 = arr[i];
let p2 = arr[j];
if ((p1[0] < p[0] && p2[0] >= p[0]) || (p2[0] < p[0] && p1[0] >= p[0])) {
if ((p[0] - p1[0]) / (p2[0] - p1[0]) * (p2[1] - p1[1]) + p1[1] < p[1]) {
result = !result;
}
}
j = i;
}
return result;
}
