HRNet原理详解篇

写在前面

Hello，大家好，我是小苏👦🏽👦🏽👦🏽

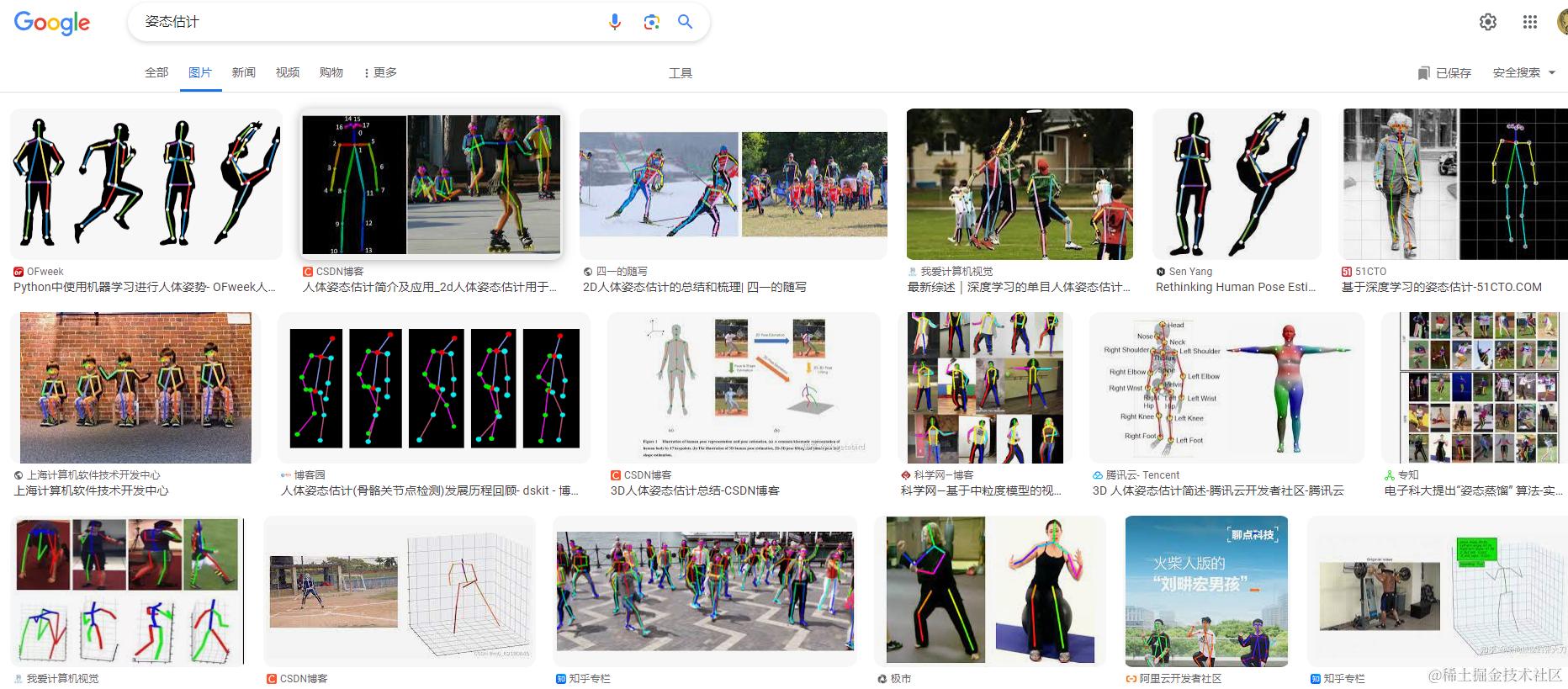

今天我打算来给大家介绍一个新的专题——姿态估计。先让我来搜搜姿态估计，看看百度出来的结果，如下：

image-20231129133013159

看到这些图，我觉得大家应该还是蛮熟悉的。这些都在对人体关键点进行检测，在计算机视觉领域，关键点检测是一个非常常见的任务，那么他和姿态估计有什么差异呢？我谈谈我的理解，它们之间确实是存在一定的区别，我感觉用“使用关键点检测技术来实现姿态估计”这句话来表示它们的关系是比较贴切的。也就是说，关键点检测是一项技术，而姿态估计是一种应用。

那么今天所讲的HRNet其实就是一个实现关键点检测任务的网络，作者是我们的中国人——王井东老师。话不多说，让我们进入到本节的HRNet网络原理的讲解中。🚀🚀🚀

大家阅读此篇博客前强烈建议先了解一下COCO数据集关键点检测标注文件，我已经写了相关博客，点击☞☞☞了解详情。

姿态估计概述

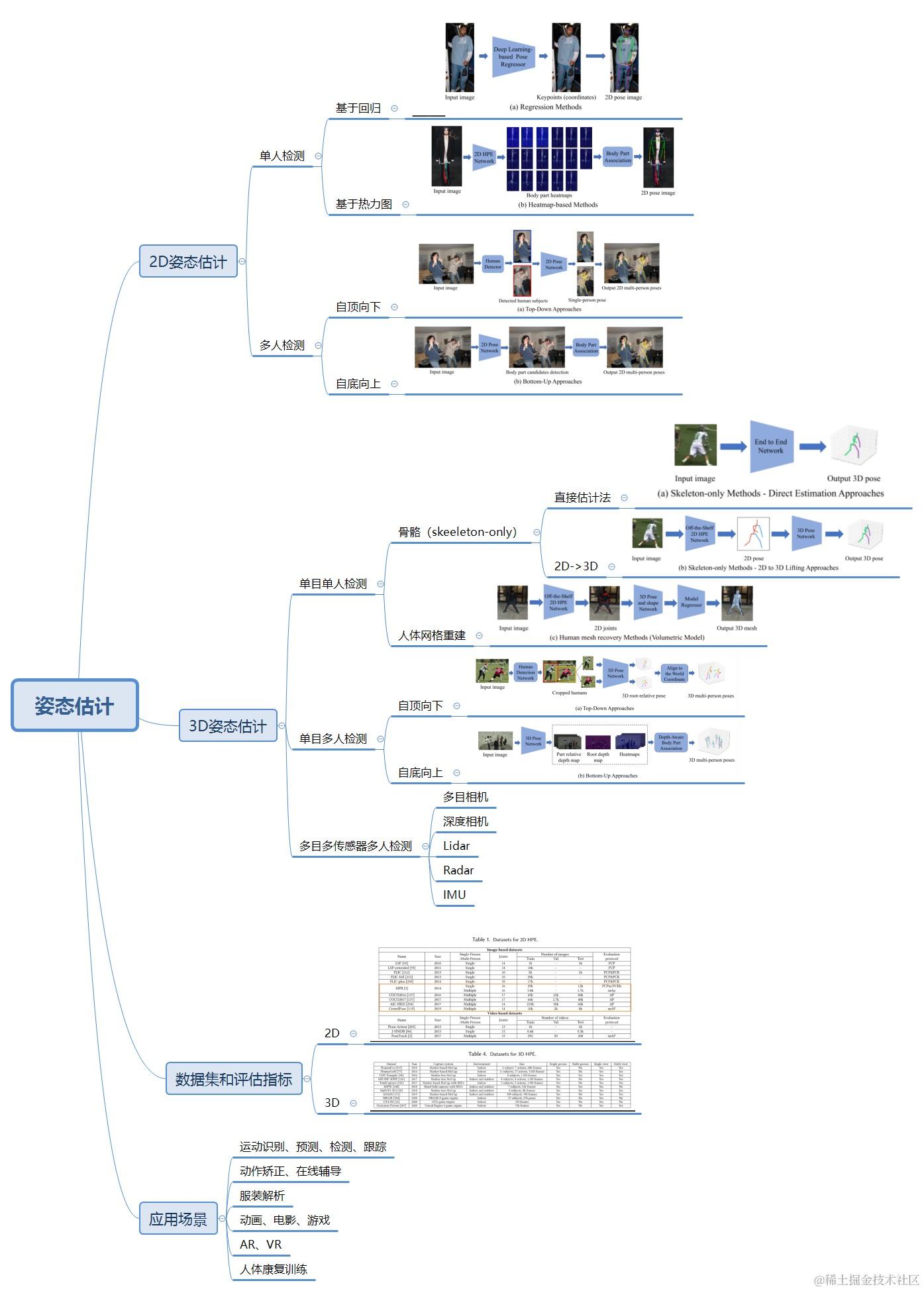

在具体介绍HRNet的网络结构之前，我想先给大家介绍一下姿态估计概述，包括常见方法、数据集和评价指标以及应用场景，为此，我绘制了一个思维导图供大家查看，如下：

image-20231129134828593

【注：上图的一些细节可能看不清楚，需要的可以私信我，发Xmind源文件】

那么我们再来看看本文介绍的HRNet属于上述思维导图的哪种方法，其属于--2D姿态估计-->单人检测-->基于热力图--🌱🌱🌱

整体框架

我们先来看看实现的效果，如下图所示：

image-20231130214022487

当我们将一张图片输入HRNet网络后，会得到一个输出的特征图，然后对输出的特征图做一些后处理，就可以得到在原图上关键点的坐标。

看了上面的图，我想你大概知道HRNet实现了一个什么样的功能了，下面我们将来详细分析一下HRNet的网络结果：

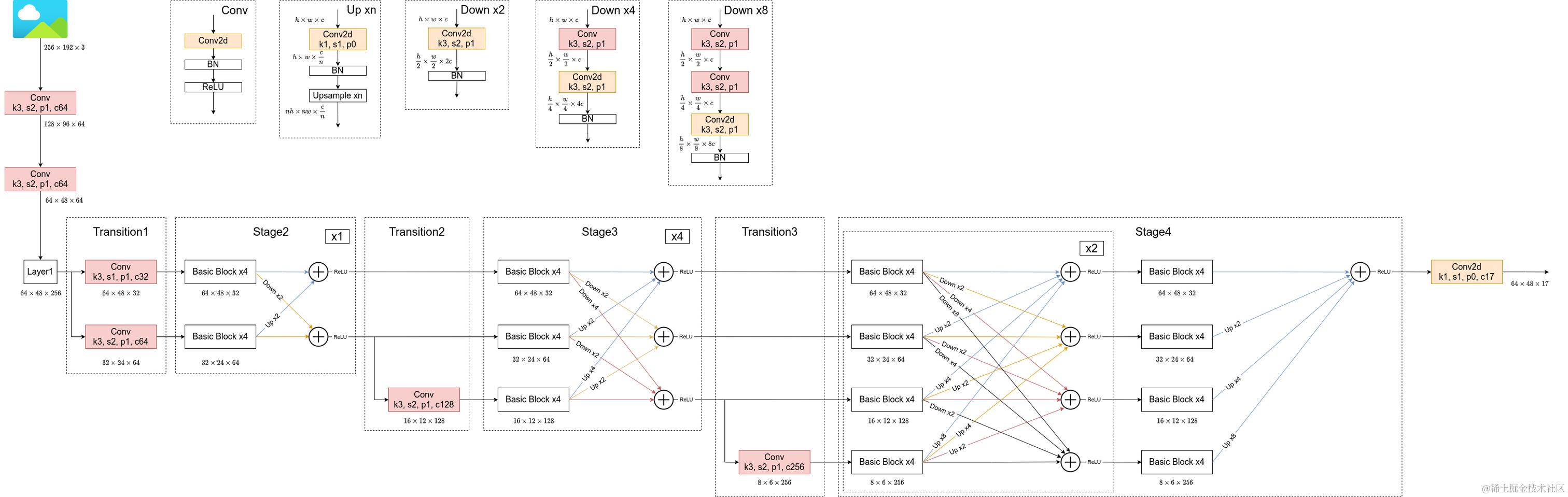

HRNet 图片来自B站霹雳吧啦wz

【这个图显示的不是很清楚，大家点击这个链接下载查看：tutouxiaosu.oss-cn-beijing.aliyuncs.com/img/img/HRN…

我们可以大体来看一下这个结果，其实看上去并不是很复杂，主要还是将不同尺寸的特征进行融合，这里就不带大家分析为什么这么设计了。【哈哈哈哈因为我也不知道咋分析🍀🍀🍀大家感兴趣的可以看看关于HRNet对王井东老师的采访，看看当时他的灵感是怎么来的，可以点击☞☞☞前往观看。】

我觉得大家要搞清楚网络结构到底是如何实现的，自己动手调试是必要的。所以我也不会再对这个网络结构做太细致的介绍，只说一些需要注意的点。

  • 上图中粉红色的Conv是指一个CBA结构，即卷积、BN和激活函数，橙色的Conv2d表示卷积

  • Layer1就是resnet中的layer1，我们可以看看相关代码，如下：

    self.layer1 = nn.Sequential(
            Bottleneck(64, 64, downsample=downsample),
            Bottleneck(256, 64),
            Bottleneck(256, 64),
            Bottleneck(256, 64)
        )

class Bottleneck(nn.Module):
    expansion = 4

    def __init__(self, inplanes, planes, stride=1, downsample=None):
        super(Bottleneck, self).__init__()
        self.conv1 = nn.Conv2d(inplanes, planes, kernel_size=1, bias=False)
        self.bn1 = nn.BatchNorm2d(planes, momentum=BN_MOMENTUM)
        self.conv2 = nn.Conv2d(planes, planes, kernel_size=3, stride=stride,
                               padding=1, bias=False)
        self.bn2 = nn.BatchNorm2d(planes, momentum=BN_MOMENTUM)
        self.conv3 = nn.Conv2d(planes, planes * self.expansion, kernel_size=1,
                               bias=False)
        self.bn3 = nn.BatchNorm2d(planes * self.expansion,
                                  momentum=BN_MOMENTUM)
        self.relu = nn.ReLU(inplace=True)
        self.downsample = downsample
        self.stride = stride

    def forward(self, x):
        residual = x

        out = self.conv1(x)
        out = self.bn1(out)
        out = self.relu(out)

        out = self.conv2(out)
        out = self.bn2(out)
        out = self.relu(out)

        out = self.conv3(out)
        out = self.bn3(out)

        if self.downsample is not None:
            residual = self.downsample(x)

        out += residual
        out = self.relu(out)

        return out

  • 剩下的就是transition和Stage的结构，这里的代码我觉得写的很巧妙，我就不细说了，大家自己动手去调试调试叭，是很容易的。

可能大家想吐槽，这小节感觉什么也没说，只是放了一个网络结构图，一点解析都没有。确实是这样哈，这是因为我觉得这部分难度不大，大家完全可以自己看明白，更重要的是大家应该更关注王井东老师涉及这个网络的构思，想想他当时是怎么想出这个网络的，关于这点，可以去看前文给出的对王井东老师采访的视频。

原理详解

在上一小节，为大家介绍了HRNet的网络结构。在这一小节中，我想和大家唠唠这个网络的过程及原理。首先对于COCO数据集中的一张尺寸为H×W的3通道图片，我们会对齐进行一系列数据增强手段，如仿射变换、随机水平翻转等等，经过数据增强后，我们会将原来H×W×3的图像resize到256×196×3的大小，之后这个256×196×3的图像就作为网络的输入。

这里的数据增强是理解HRNet的重难点，因为在数据增强的过程中会涉及关键点位置的变换。HRNet中做了HalfBody、AffineTransform、RandomHorizontalFlip等数据增强手段，关于这些我们将在HRNet源码实战篇详细为大家介绍。

除了数据增强外，由于HRNet是基于热力图的关键点检测方法，所以我们需要将关键点映射成热力图，那么其是怎么将关键点映射成热力图的呢，这里我们来结合代码来详细看看这一步骤：

首先，先来看看其__init__函数：

 def __init__(self,
              heatmap_hw: Tuple[int, int] = (256 // 4, 192 // 4),
              gaussian_sigma: int = 2,
              keypoints_weights=None):
     self.heatmap_hw = heatmap_hw
     self.sigma = gaussian_sigma
     self.kernel_radius = self.sigma * 3
     self.use_kps_weights = False if keypoints_weights is None else True
     self.kps_weights = keypoints_weights
 ​
     # generate gaussian kernel(not normalized)
     kernel_size = 2 * self.kernel_radius + 1
     kernel = np.zeros((kernel_size, kernel_size), dtype=np.float32)
     x_center = y_center = kernel_size // 2
     for x in range(kernel_size):
         for y in range(kernel_size):
             kernel[y, x] = np.exp(-((x - x_center) ** 2 + (y - y_center) ** 2) / (2 * self.sigma ** 2))
             # print(kernel)
 ​
             self.kernel = kernel

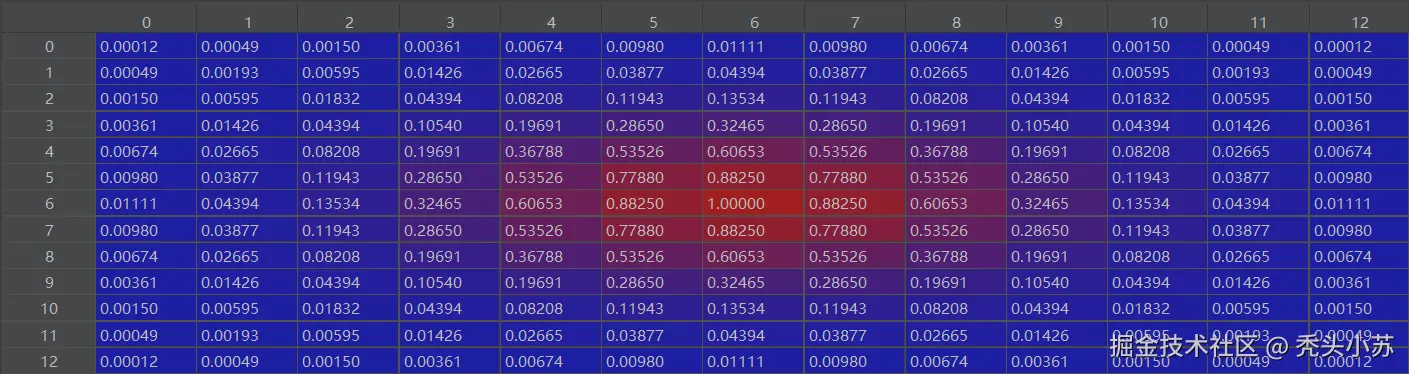

这段主要定义了存储热力图的宽度和高度、高斯标准差和关键点权重等信息，然后生成了一个大小为13*13的高斯核kernel（中间的值大，往四周扩散值越来越小），如下图所示：

image-20231127195949780

接着我们来看__call__函数：

 def __call__(self, image, target):
     kps = target["keypoints"]
     num_kps = kps.shape[0]
     kps_weights = np.ones((num_kps,), dtype=np.float32)
     if "visible" in target:
         visible = target["visible"]
         kps_weights = visible
 ​
         heatmap = np.zeros((num_kps, self.heatmap_hw[0], self.heatmap_hw[1]), dtype=np.float32)
         heatmap_kps = (kps / 4 + 0.5).astype(np.int)  # round
         for kp_id in range(num_kps):
             v = kps_weights[kp_id]
             if v < 0.5:
                 # 如果该点的可见度很低，则直接忽略
                 continue
 ​
                 x, y = heatmap_kps[kp_id]
                 ul = [x - self.kernel_radius, y - self.kernel_radius]  # up-left x,y
                 br = [x + self.kernel_radius, y + self.kernel_radius]  # bottom-right x,y
                 # 如果以xy为中心kernel_radius为半径的辐射范围内与heatmap没交集，则忽略该点(该规则并不严格)
                 if ul[0] > self.heatmap_hw[1] - 1 or \
                 ul[1] > self.heatmap_hw[0] - 1 or \
                 br[0] < 0 or \
                 br[1] < 0:
                     # If not, just return the image as is
                     kps_weights[kp_id] = 0
                     continue
 ​
                     # Usable gaussian range
                     # 计算高斯核有效区域（高斯核坐标系）
                     g_x = (max(0, -ul[0]), min(br[0], self.heatmap_hw[1] - 1) - ul[0])
                     g_y = (max(0, -ul[1]), min(br[1], self.heatmap_hw[0] - 1) - ul[1])
                     # image range
                     # 计算heatmap中的有效区域（heatmap坐标系）
                     img_x = (max(0, ul[0]), min(br[0], self.heatmap_hw[1] - 1))
                     img_y = (max(0, ul[1]), min(br[1], self.heatmap_hw[0] - 1))
 ​
                     if kps_weights[kp_id] > 0.5:
                         # 将高斯核有效区域复制到heatmap对应区域
                         heatmap[kp_id][img_y[0]:img_y[1] + 1, img_x[0]:img_x[1] + 1] = \
                         self.kernel[g_y[0]:g_y[1] + 1, g_x[0]:g_x[1] + 1]
 ​
                         if self.use_kps_weights:
                             kps_weights = np.multiply(kps_weights, self.kps_weights)
 ​
                             plot_heatmap(image, heatmap, kps, kps_weights)
 ​
                             target["heatmap"] = torch.as_tensor(heatmap, dtype=torch.float32)
                             target["kps_weights"] = torch.as_tensor(kps_weights, dtype=torch.float32)
 ​
                             return image, target

我给大家解释一下可能难理解的地方：

 heatmap_kps = (kps / 4 + 0.5).astype(np.int)

这句是将关键点的坐标映射到热力图上，因为最终的热力图相较于原图像下采样了4倍，所以要除以4，这里加上0.5是起到一个四舍五入的作用，因为后面要将坐标转为int格式。

 ul = [x - self.kernel_radius, y - self.kernel_radius]  # up-left x,y
 br = [x + self.kernel_radius, y + self.kernel_radius]  # bottom-right x,y

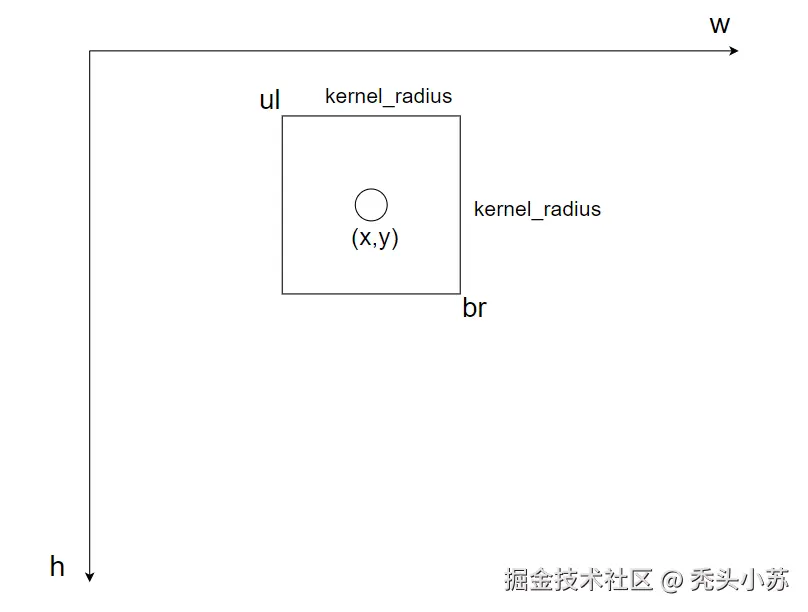

这两句是找到某个关键点对应热力图的左上角(ul)和右下角(br)的坐标，kernel_radius是高斯核的半径，如下图所示，hw坐标系表示热力图坐标，中间的⚪表示关键点在热力图上的坐标，坐标为(x,y)：

 # 如果以xy为中心kernel_radius为半径的辐射范围内与heatmap没交集，则忽略该点(该规则并不严格)
 if ul[0] > self.heatmap_hw[1] - 1 or \
         ul[1] > self.heatmap_hw[0] - 1 or \
         br[0] < 0 or \
         br[1] < 0:
     # If not, just return the image as is
     kps_weights[kp_id] = 0
     continue

这句是看看以xy为中心kernel_radius为半径的辐射范围内(就是上图中的正方形区域内)与heatmap（就是上图的hw坐标系，当然其h=64，w=48，并不是无线延长的坐标系）有没有交集，若无交集，则将kps_weights[kp_id]置为0。

 # Usable gaussian range
 # 计算高斯核有效区域（高斯核坐标系）
 g_x = (max(0, -ul[0]), min(br[0], self.heatmap_hw[1] - 1) - ul[0])
 g_x = (max(0, -ul[1]), min(br[1], self.heatmap_hw[0] - 1) - ul[1])
 # image range
 # 计算heatmap中的有效区域（heatmap坐标系）
 img_x = (max(0, ul[0]), min(br[0], self.heatmap_hw[1] - 1))
 img_y = (max(0, ul[1]), min(br[1], self.heatmap_hw[0] - 1))

这几句分别计算高斯核有效区域和heatmap中的有效区域，为下一步将将高斯核有效区域复制到heatmap对应区域做准备：

 if kps_weights[kp_id] > 0.5:
     # 将高斯核有效区域复制到heatmap对应区域
     heatmap[kp_id][img_y[0]:img_y[1] + 1, img_x[0]:img_x[1] + 1] = \
         self.kernel[g_y[0]:g_y[1] + 1, g_x[0]:g_x[1] + 1]

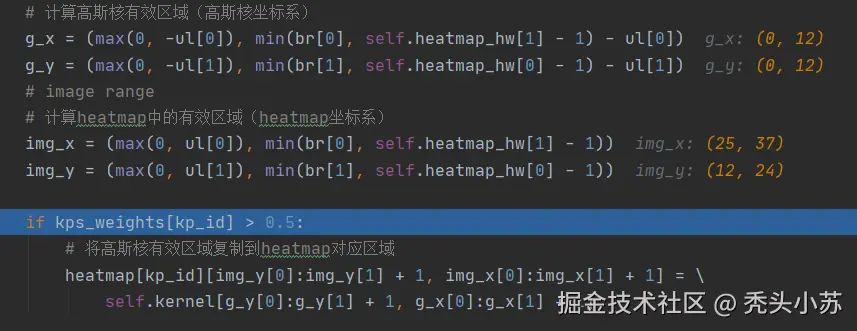

这几句到底实现了什么呢，其实就是把高斯核kernel复制到热力图中，至于复制到什么位置，复制多少，就看g_x、g_x、img_x和img_y了。我调试帮助大家理解一下，比如现在g_x=(0,12)、g_y=(0,12)、img_x=(25,37)和img_y=(12,24)。

g_x[0]:g_x[1]+1=0:12+1、g_y[0]:g_y[1]+1=0:12+1表示复制kernel的x方向(0,12+1)范围内的值和y方向(0,12+1)范围内，你看kernel的shape你会发现，其大小为13*13,那么这个(0,12+1)就是复制整个kernel数组 （这里刚好是整个数组，你调试的话会有不同的结果） ：

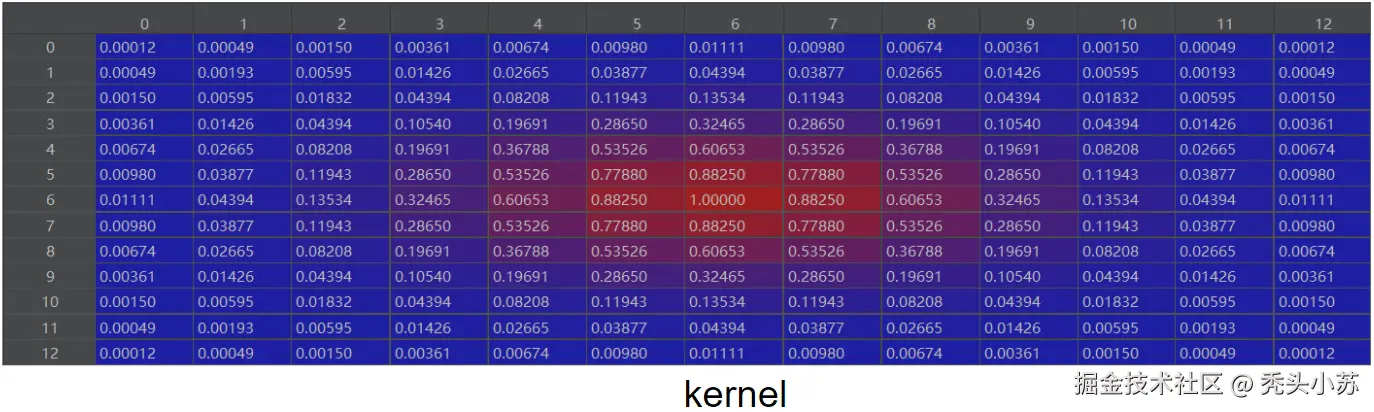

image-20231127204600376

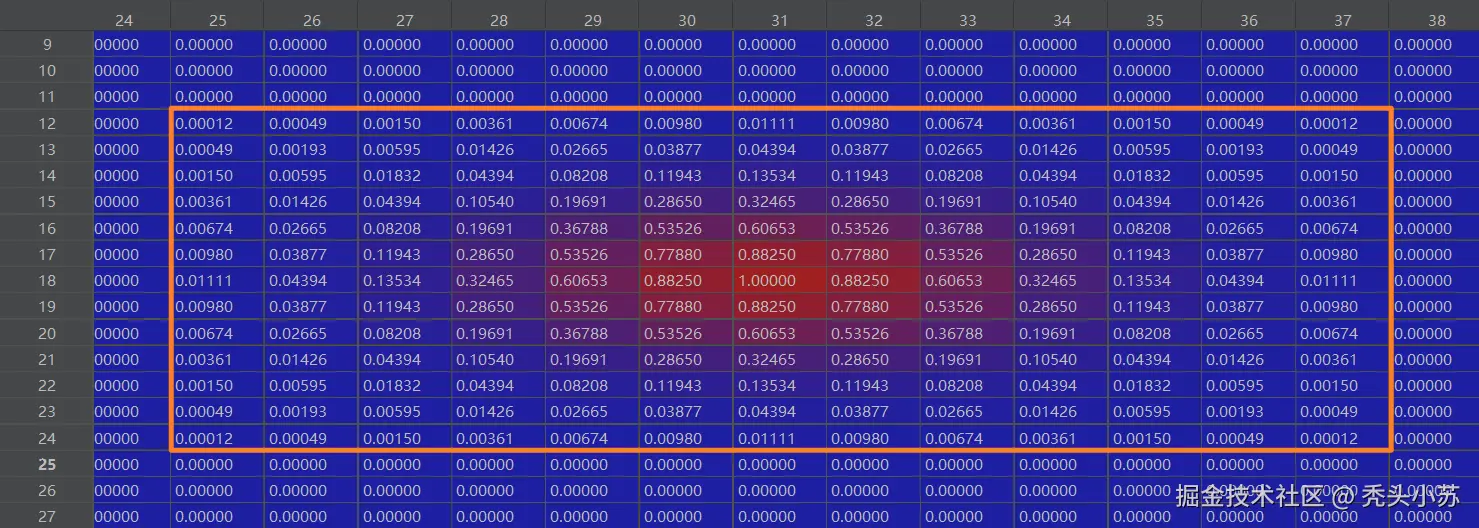

那么把这个数组复制到哪里呢，其实就是热力图的对应区域，这是就用到了img_x=(25,37)和img_y=(12,24)，将其复制到热力图w方向(25,37+1)和h方向(12,24+1)的位置，如下图所示：

image-20231127205240127

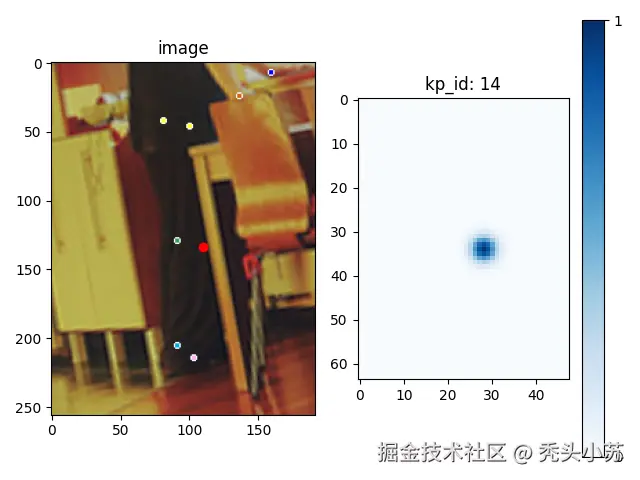

这里展示一下图片和产生热力图的结果，如下图所示：【注：由于不是同一次调试的结果，所以这里的图像和之前的有所差异】

image-20231127212959988

最后我还想说一个小点，就是kps_weights这个值，表示的是关键点的权重，如果没有指定这个参数，那么其就默认是关键点的可见性，如果指定了这个参数，其会让原来的可见性乘这个指定的参数，在HRNet中，这个kps_weights默认如下：

image-20231127205709643

热力图构建完成后，我们一切的准备工作就做完了，接下来就会将这个256×196×3的图像送入HRNet中，其会得到一个大小为64×48×17的特征图。我们可以看到输出特征图的宽和高相较于输入下采样了4倍，然后这个17表示有17个关键点的特征图，每个特征图的尺寸都为64×48大小的。【注：COCO数据集中标注了17个人体关键点位置，不清楚的可以看看我这篇对COCO数据集关键点检测的分析。】

其实我们对这个64×48×17大小的特征图进行一些后处理操作，就可以得到17个关键点的坐标信息，具体怎么做的，我们来结合代码为大家介绍一下。首先我们要将得到的特征图变成坐标，实现方法如下：

 def get_max_preds(batch_heatmaps):
     """
     get predictions from score maps
     heatmaps: numpy.ndarray([batch_size, num_joints, height, width])
     """
     assert isinstance(batch_heatmaps, torch.Tensor), 'batch_heatmaps should be torch.Tensor'
     assert len(batch_heatmaps.shape) == 4, 'batch_images should be 4-ndim'
 ​
     batch_size, num_joints, h, w = batch_heatmaps.shape
     heatmaps_reshaped = batch_heatmaps.reshape(batch_size, num_joints, -1)
     maxvals, idx = torch.max(heatmaps_reshaped, dim=2)
 ​
     maxvals = maxvals.unsqueeze(dim=-1)
     idx = idx.float()
 ​
     preds = torch.zeros((batch_size, num_joints, 2)).to(batch_heatmaps)
 ​
     preds[:, :, 0] = idx % w  # column 对应最大值的x坐标
     preds[:, :, 1] = torch.floor(idx / w)  # row 对应最大值的y坐标
 ​
     pred_mask = torch.gt(maxvals, 0.0).repeat(1, 1, 2).float().to(batch_heatmaps.device)
 ​
     preds *= pred_mask
     return preds, maxvals

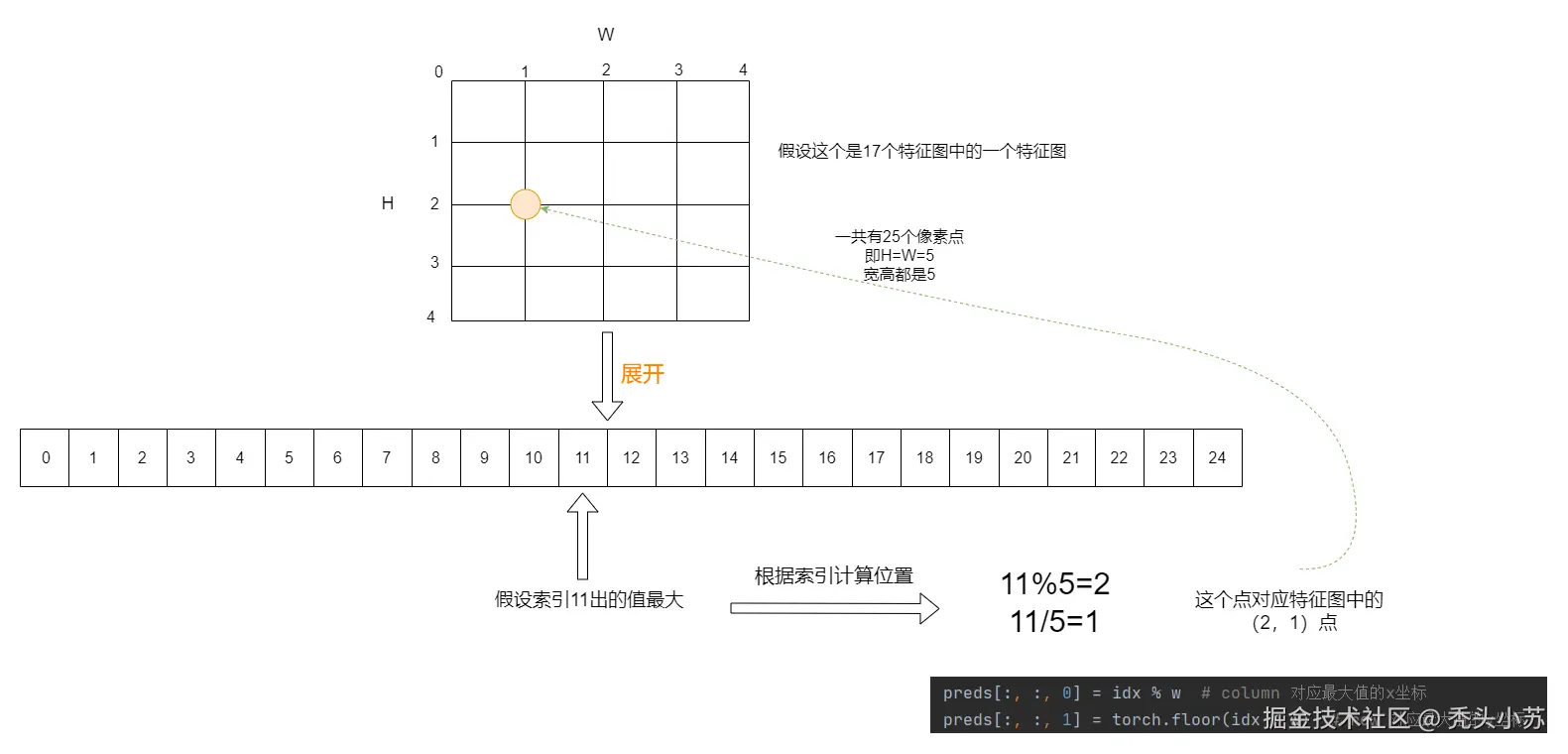

这段代码实现了什么呢，我来解释一下，首先会将刚刚（1，17，64，48）的特征图resize到（1，17，3072），即将高度和宽度合并成一维，这个维度表示有17个一维向量（17个表示17个关键点），每个一维向量有3072个值，我们计算出每个一维向量即3072个值中的最大值和最大值对应的索引，然后通过最大值索引来计算关键点的坐标，为了方便大家理解，作图如下：

关键点-第 9 页.drawio

最后还需要将设置一个模板，过滤掉maxvals小于0的坐标，如下：

 pred_mask = torch.gt(maxvals, 0.0).repeat(1, 1, 2).float().to(batch_heatmaps.device)
 preds *= pred_mask

这个maxvals其实就是一个置信度分数，这步操作完后，我们就有了关键点在特征图上的坐标和置信度分数了，接下来其实就只要将这个坐标映射到原图上就可以了，如下：

 for i in range(coords.shape[0]):
     preds[i] = affine_points(preds[i], trans[i])
 def affine_points(pt, t):
     ones = np.ones((pt.shape[0], 1), dtype=float)
     pt = np.concatenate([pt, ones], axis=1).T
     new_pt = np.dot(t, pt)
     return new_pt.T

这里是通过仿射变换的逆变换将关键点从特征图映射回原图上的，因为我们在图像预处理过程中使用了仿射变换。但是代码中还对刚刚得到的坐标做了后处理，如下：

 # post-processing
 if post_processing:
     for n in range(coords.shape[0]):
         for p in range(coords.shape[1]):
             hm = batch_heatmaps[n][p]
             px = int(math.floor(coords[n][p][0] + 0.5))
             py = int(math.floor(coords[n][p][1] + 0.5))
             if 1 < px < heatmap_width - 1 and 1 < py < heatmap_height - 1:
                 diff = torch.tensor(
                     [
                         hm[py][px + 1] - hm[py][px - 1],
                         hm[py + 1][px] - hm[py - 1][px]
                     ]
                 ).to(batch_heatmaps.device)
                 coords[n][p] += torch.sign(diff) * .25
 ​
 preds = coords.clone().cpu().numpy()

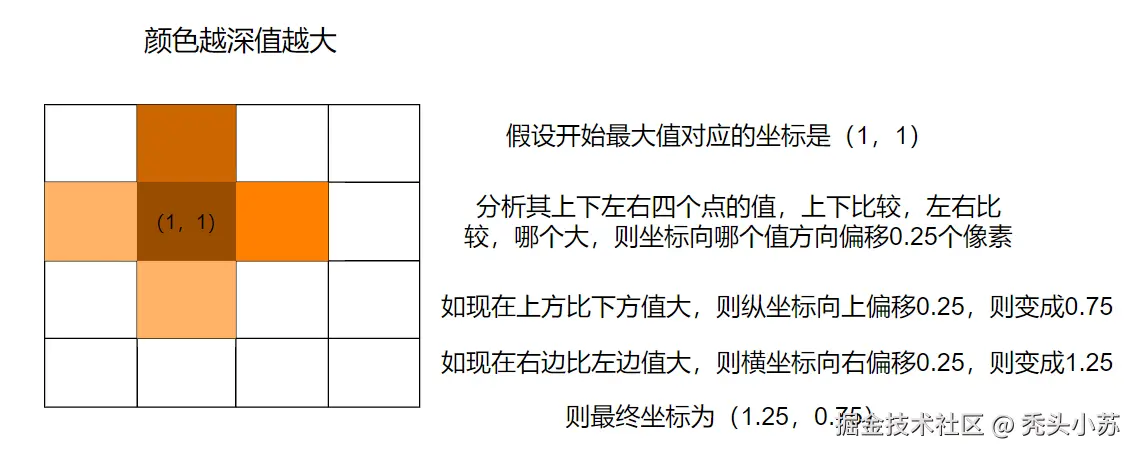

这段代码主要是想得到更加精确的坐标，画图帮大家理解：

这样有了关键点的坐标，就可以将其映射到原图上，下图展示了映射一个关键点nose的结果，其它的关键点原理相同：

image-20231201213731199

损失计算

HRNet中的损失计算非常简单，使用的是MSE均方误差，关键代码如下：

self.criterion = torch.nn.MSELoss(reduction='none')
loss = self.criterion(logits, heatmaps).mean(dim=[2, 3])

这里criterion有两个传入的值，一个是logits，一个是heatmaps，这两个都是什么呢，我来解释一下。logits很好理解，其就是网络的输出结果，是一个64×48×17大小的特征图；那么heatmaps是什么呢，我们知道，损失计算肯定是要用到预测值和真实值，logits是网络输出，logits是预测值，那么heatmaps就应该是真实值。但是heatmaps到底是什么呢？我们关键点检测的真实值不是关键的检测的坐标吗【坐标的话应该维度应该是2×17】，怎么会是一个heatmaps？【两个进行MSE损失计算，heatmaps维度应该为64×48×17，和logits一致】

不知道大家能否想到，其实啊，这就是基于热力图（heatmaps）进行关键点检测的关键，如果标签是单纯的坐标，那么其实就是基于回归的方式实现关键点检测。又说回来，HRNet怎么将关键点坐标转换成热力图的呢？其实就是在对图像进行数据增强时使用了transforms.KeypointToHeatMap,关于此方法在HRNet源码详解篇有详细介绍，大家一定要去看，对你理解HRNet有很大帮助。

评价指标

在关键点检测的任务中，我们一般使用OKS来衡量预测keypoints和真实keypoints的相似程度，它取值在0~1之间，越大表示越相似，其表达式如下：

​ OKS=∑i[e−di2/2 s2k12⋅δ(vi>0)]∑i[δ(vi>0)]\mathrm{OKS}=\frac{\sum_{\mathrm{i}}\left[\mathrm{e}^{-\mathrm{d}_{\mathrm{i}}^{2} / 2 \mathrm{~s}^{2} \mathrm{k}_{1}^{2}} \cdot \delta\left(\mathrm{v}_{\mathrm{i}}>0\right)\right]}{\sum_{\mathrm{i}}\left[\delta\left(\mathrm{v}_{\mathrm{i}}>0\right)\right]}

看到这个公式你懵了，我也懵了。🥀🥀🥀对相关变量做一定的解释：

  • ii表示第ii个关键点
  • did_i表示第ii个预测关键点和真实关键点的欧式距离
  • s表示groundtruth中所占面积的平方根，是可以直接获取的，那么s2s^2即表示面积
  • kik_i表示第ii个骨骼点的归一化因子，是个常数
  • viv_i表示第i个关键点的可见性
  • δ(x)\delta(x)表示当x为True时，值为1，当x为False时，值为0。δ(vi>0)\delta(v_i > 0)表示当关键点在图像中标注了(v=1或v=2)，则为1，没有标注(v=0)则为0

结合COCO中相关的代码来解释一下，主要看看这个公式是不是和代码一致，代码如下：

def computeOks(self, imgId, catId):
    p = self.params
    # dimention here should be Nxm
    gts = self._gts[imgId, catId]
    dts = self._dts[imgId, catId]
    inds = np.argsort([-d['score'] for d in dts], kind='mergesort')
    dts = [dts[i] for i in inds]
    if len(dts) > p.maxDets[-1]:
        dts = dts[0:p.maxDets[-1]]
    # if len(gts) == 0 and len(dts) == 0:
    if len(gts) == 0 or len(dts) == 0:
        return []
    ious = np.zeros((len(dts), len(gts)))
    sigmas = p.kpt_oks_sigmas
    vars = (sigmas * 2)**2
    k = len(sigmas)
    # compute oks between each detection and ground truth object
    for j, gt in enumerate(gts):
        # create bounds for ignore regions(double the gt bbox)
        g = np.array(gt['keypoints'])
        xg = g[0::3]; yg = g[1::3]; vg = g[2::3]
        k1 = np.count_nonzero(vg > 0)
        bb = gt['bbox']
        x0 = bb[0] - bb[2]; x1 = bb[0] + bb[2] * 2
        y0 = bb[1] - bb[3]; y1 = bb[1] + bb[3] * 2
        for i, dt in enumerate(dts):
            d = np.array(dt['keypoints'])
            xd = d[0::3]; yd = d[1::3]
            if k1>0:
                # measure the per-keypoint distance if keypoints visible
                dx = xd - xg
                dy = yd - yg
            else:
                # measure minimum distance to keypoints in (x0,y0) & (x1,y1)
                z = np.zeros((k))
                dx = np.max((z, x0-xd),axis=0)+np.max((z, xd-x1),axis=0)
                dy = np.max((z, y0-yd),axis=0)+np.max((z, yd-y1),axis=0)
            e = (dx**2 + dy**2) / vars / (gt['area']+np.spacing(1)) / 2
            if k1 > 0:
                e=e[vg > 0]
            ious[i, j] = np.sum(np.exp(-e)) / e.shape[0]
    return ious

我们主要来看最后几行：

e = (dx**2 + dy**2) / vars / (gt['area']+np.spacing(1)) / 2
if k1 > 0:
    e=e[vg > 0]
ious[i, j] = np.sum(np.exp(-e)) / e.shape[0]

先来看这句：e = (dx**2 + dy**2) / vars / (gt['area']+np.spacing(1)) / 2,它就对应公式的di2/2 s2k12{{\mathrm{d}_{\mathrm{i}}^{2} / 2 \mathrm{~s}^{2} \mathrm{k}_{1}^{2}}},其中dx**2 + dy**2表示预测关键点和真实关键点的欧式距离的平方，即di2d_i^2。vars为表示的是k12k_1^2，是个常数， (gt['area']+np.spacing(1))表示s2s^2，加上np.spacing(1)是防止分母为0。

综上，e=di2/2 s2k12e={{\mathrm{d}_{\mathrm{i}}^{2} / 2 \mathrm{~s}^{2} \mathrm{k}_{1}^{2}}}，再来看if k1 > 0: e=e[vg > 0]表示如果存在可见关键点，就从之前计算的 e 中筛选出可见的关键点对应的值。**【注意一下代码中的K1和公式中k1k_1表示的不是一个，代码中K1表示关键点的个数，即∑i[δ(vi>0)]{\sum_{\mathrm{i}}\left[\delta\left(\mathrm{v}_{\mathrm{i}}>0\right)\right]}】**这步对应公式di2/2 s2k12⋅δ(vi>0){{\mathrm{d}_{\mathrm{i}}^{2} / 2 \mathrm{~s}^{2} \mathrm{k}_{1}^{2}}} \cdot \delta (\mathrm{v}_{\mathrm{i}}>0)

最后再经过ious[i, j] = np.sum(np.exp(-e)) / e.shape[0]，这里的e.shape[0]其实就是K1，表示可见关键点个数，那么经过这步之后，ious[i, j]的值就表示OKS，即∑i[e−di2/2 s2k12⋅δ(vi>0)]∑i[δ(vi>0)]\frac{\sum_{\mathrm{i}}\left[\mathrm{e}^{-\mathrm{d}_{\mathrm{i}}^{2} / 2 \mathrm{~s}^{2} \mathrm{k}_{1}^{2}} \cdot \delta\left(\mathrm{v}_{\mathrm{i}}>0\right)\right]}{\sum_{\mathrm{i}}\left[\delta\left(\mathrm{v}_{\mathrm{i}}>0\right)\right]}

小结

这节就为大家介绍到这里啦，我觉得看到这里大家都是懵懵的，没关系，因为HRNet我是准备分三小结来为大家介绍，所以这节内容写的较为简略。在下一节，我将花一万字给大家好好解析HRNet的源码，大家看完所有的内容，再回来消化消化这部分，说不定有意想不到的收获喔。🍊🍊🍊

拜拜啦~~~我们下期见。🥗🥗🥗

参考链接

HRNet论文🍁🍁🍁

HRNet网络简介🍁🍁🍁

如若文章对你有所帮助，那就🛴🛴🛴

         一键三连 (1).gif

avatar
文章
阅读
粉丝
