一、单机Redis存在的问题

单机Redis存在的问题

  • 数据持久化问题

    Redis为了提高性能，数据是在内存中存储的。而内存不能持久化存储数据，所以Redis提供了持久化机制

  • 并发能力问题

    单机Redis的并发能力有限，可以通过主从集群来实现读写分离，从而提高并发能力

  • 故障恢复问题

    在Redis集群中，一旦某个节点宕机，就必须要手动进行故障转换与恢复。Redis提供了哨兵模式来实现自动故障恢复

  • 存储能力问题

    无论是主从模式集群，还是哨兵的集群，都没有解决存储能力的扩展问题。Redis提供了分片集群模式，可以很方便的动态扩容

二、Redis持久化

1. 持久化介绍

所谓持久化，就是将数据永久保存。Redis是一个内存数据库，它的所有的数据都在内存中，所以有极高的读写性能，但是内存中的数据都是临时的，所以一旦Redis进程结束，所有的数据就会清空。

为了防止这样的问题，Redis提供了持久化机制：

  • RDB模式：快照模式，默认是开启状态
  • AOF模式：日志模式

2. RDB模式

RDB，Redis Database Backup file，称为Redis数据快照。

快照文件，也称RDB文件，默认保存在当前运行目录(在哪个目录里启动Redis服务，就保存在哪个目录)

2.1 如何持久化的?

当执行RDB持久化时，会把Redis内存中的数据全部都保存到磁盘文件上；当Redis服务重启时，就会从磁盘上加载文件，把数据恢复到内存中

2.2 什么时候持久化?

在一下情况下，会执行RDB快照持久化：

  • 执行save命令
  • 执行bgsave命令
  • Redis服务正常关闭
  • 触发自动RDB的条件

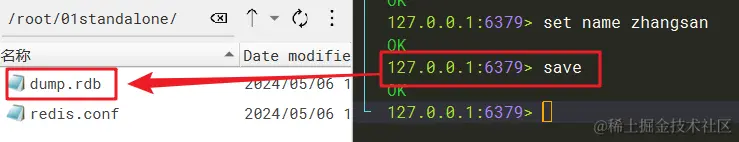

2.2.1 save命令

当执行save命令时，Redis会执行一次RDB持久化。但是save命令是一个阻塞式命令：

  • 它由Redis主进程执行RDB持久化，在持久化过程中Redis将不能处理客户端的操作，知道RDB执行完毕
  • 如果Redis中数据非常多，持久化将会花费比较长的时间，Redis也将会阻塞比较长的时间
  • 目前，save命令已经很少使用了，通常使用bgsave代替它


2.2.2 bgsave命令

当执行bgsave命令时，Redis会执行一次RDB持久化。

而bgsave是非阻塞的、异步式的：

  • Redis会fork一个子进程，由子进程负责RDB持久化
  • 主进程负责处理客户端的操作命令

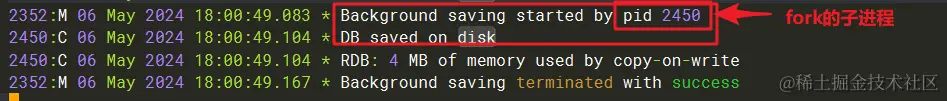

使用redis-cli连接Redis服务之后，执行命令：bgsave，就会执行一次RDB持久化

127.0.0.1:6379> bgsave
Background saving started
127.0.0.1:6379>


2.2.3 Redis服务关闭

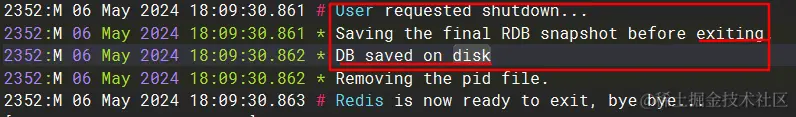

当结束Redis服务时，Redis会先执行一次save命令，把内存中的数据进行RDB持久化。

关闭Redis服务的方式有很多，可以：

  • 在redis-server服务进程中，按ctrl + c，立即结束redis服务
  • 在redis-cli客户端中，执行命令shutdown，关闭redis服务
  • 或者直接执行Linux命令redis-cli shutdown命令


2.2.4 RDB自动触发

Redis的RDB模式提供了默认的自动触发机制，相关的配置参数在配置文件redis.conf中，默认值如下：

  • 如果3600秒内有1次数据变更，就执行一次RDB
  • 如果300秒内有100次数据变更，就执行一次RDB
  • 如果60秒内有10000次数据变更，就执行一次RDB
save 3600 1
save 300 100
save 60 10000

提示：如果写成 save ""，表示禁用RDB

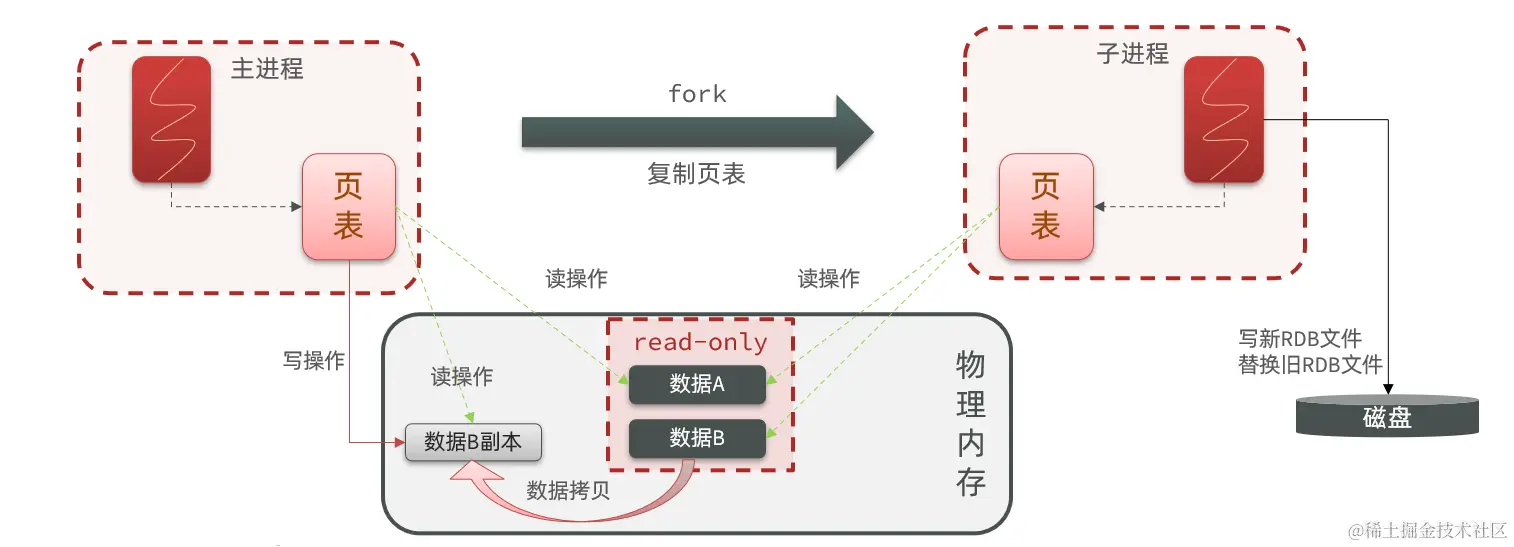

2.3 bgsave原理

默认情况下，Redis服务只有一个进程，由这个进程负责处理客户端的一切操作请求。

当执行bgsave时：

  • 会fork一个子进程，会拷贝主进程里的页表，然后子进程就可以通过页表读取物理内存里的数据，保存到磁盘文件上
  • 同时，为了防止子进程RDB过程中，物理内存里的数据被修改：会把物理内存里的数据设置为read-only只读。子进程RDB时，数据就不会被修改
  • 如果这时有主进程执行了新的命令要修改数据：物理内存里的数据是只读的，Redis会采用copy-on-write机制，把数据拷贝一个副本，对这个数据副本进行读写操作
  • 当子进程RDB结束之后，会丢弃旧版本的数据，保留最新的副本数据

图示如下：


3. AOF模式

AOF，Append Only File。也有人称为“日志模式”。

3.1 如何持久化的？

当执行AOF持久化时，会把执行的每个数据变更的命令追加保存到磁盘文件里。当AOF恢复数据时，会读取磁盘文件，按顺序依次执行所有的命令，恢复数据。

3.2 什么时候持久化？

3.2.1 开启AOP

Redis的AOF默认是关闭状态的，如果要开启AOF模式，则需要：

  1. 修改redis.conf配置文件

    appendonly yes
# AOF文件的名称
appendfilename "appendonly.aof"

    • appendonly：AOF模式的开关。如果值是yes，表示开启；如果是no，表示关闭

    • appendfilename：AOF文件的名称。默认是appendonly.aof，可以自定义文件名

  2. 重启Redis服务

    先关闭Redis服务，执行命令：redis-cli shutdown

    再重启Redis服务，执行命令：redis-server redis.conf

3.2.2 执行时机

开启AOF模式之后，在redis.conf中配置有的AOF持久化执行时机，可通过appendfsync参数进行配置

#appendfsync always
appendfsync everysec
#appendfsync no
  • 如果值为always：同步刷盘，每次的写数据的命令，就立即追加到aof文件中
  • 如果值为everysec：每次的写命令先放到AOF缓冲区，然后以每秒一次的频率，把缓冲区里的命令保存到aof文件
  • 如果值为no：每次的写命令先放到AOF缓冲区，然后完全由操作系统决定何时 把缓冲区里命令保存到aof文件

三种时机的对比：

配置项刷新时机优点缺点
always同步刷盘可靠性高，几乎不丢数据·对性能影响大
everysec每秒刷盘性能适中最多丢失1秒的数据
no由操作系统控制性能最好可靠性较差，可能丢失大量数据

刷盘：把缓冲区里的数据存储到磁盘上，称为刷盘。 flush

3.3 AOF文件重写

3.3.1 AOF冗余记录

因为AOF保存的是写命令，类似于日志文件，所以通常情况下AOF日志文件都比RDB文件大，且随着使用时间的推移，AOF文件通常会越来越大，从而导致：

  • 磁盘空间的占用越来越大
  • 恢复数据的速度越来越慢

主要原因在于，AOF忠实的记录每次写操作的命令，就可能有大量重复的命令；比如对同一key有多次修改操作，每次修改操作都会记录到AOF文件里，而实际上只有最后一次操作命令才有效。假如先后执行以下命令：

set num 1
set num 10
set num 100
set num 1

那么AOF文件里会保存4条命令，实际上只需要最后一条命令就可以了

3.3.2 bgrewriteaof重写

手动执行AOF重写

通过在redis-cli中执行bgrewriteaof命令，可以让AOF文件执行重写:

  1. 删除无效的命令。例如：set a A, set a B, del a三个命令，其实全部都可以删除掉

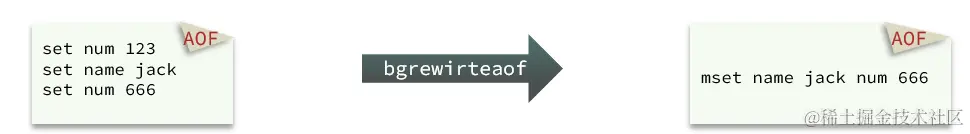

  2. 合并多余的命令。例如：


自动触发AOF重写

Redis也会在触发阈值时自动去重写AOF文件，阈值的配置在redis.conf文件中

auto-aof-rewrite-percentage 100
auto-aof-rewrite-min-size 64mb
  • auto-aof-rewrite-min-size：AOF文件必须大于这个值，才可能触发AOF重写
  • auto-aof-rewrite-percentage：当AOF文件 与 上次重写后的文件对比，超过这个百分比后，会触发AOF重写

4. RDB和AOF对比

RDB和AOF两种持久化模式各有各的优缺点。在实际开发中往往是两者结合使用

对比项RDBAOF
持久化方式定时对整个内存的数据做快照记录每次执行的写命令
数据完整性两次备份之间数据可能丢失丢失数据的可能性较小，取决于刷盘策略
文件大小相对较小，且有RDB压缩记录命令，文件相对较大
恢复速度很快慢
恢复时优先级低高
系统资源占用高，大量CPU和内存消耗低，主要是磁盘IO较高
但AOF重写时会占用较高的CPU和内存
使用场景可能容忍数分钟内的数据丢失，
追求更快的启动速度		对数据安全性要求较高时使用

三、Redis主从模式

1. 主从模式介绍

单节点的Redis服务支持的并发是有限的：所有客户端的请求全部冲击到仅有的一台服务器上，服务器可能因为压力过大而阻塞不能及时响应

单节点的Redis，只有一个节点，一旦节点宕机，整个服务不可用

所以可以采用主从架构，做到**读写分离**：多个Redis节点共同提供服务，所有写数据的操作都请求到主服务器，所有读数据的操作都请求到从服务器。

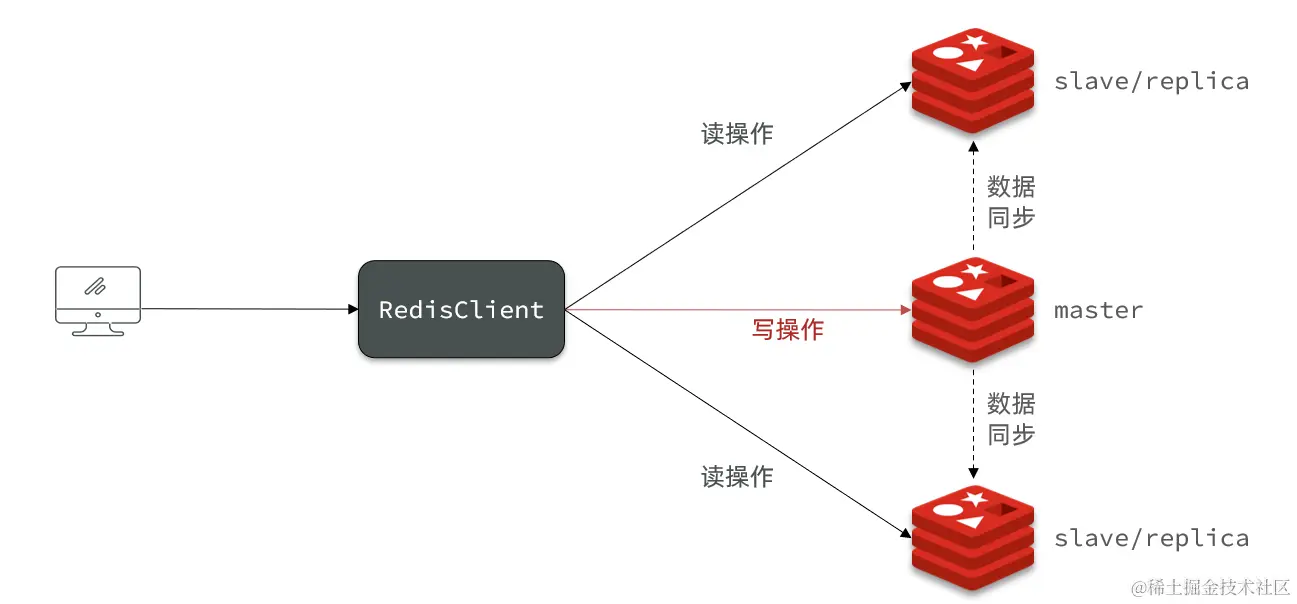

如上图所示，集群中有一个master节点、两个slave节点（现在叫replica）。当我们通过Redis的Java客户端访问主从集群时，应该做好路由：

  • 如果是写操作，应该访问master节点，master会自动将数据同步给两个slave节点
  • 如果是读操作，建议访问各个slave节点，从而分担并发压力

2. 主从数据同步原理

2.1 全量同步

发生在什么时候：一个节点第一次变成slave的时候，先进行一次全量同步

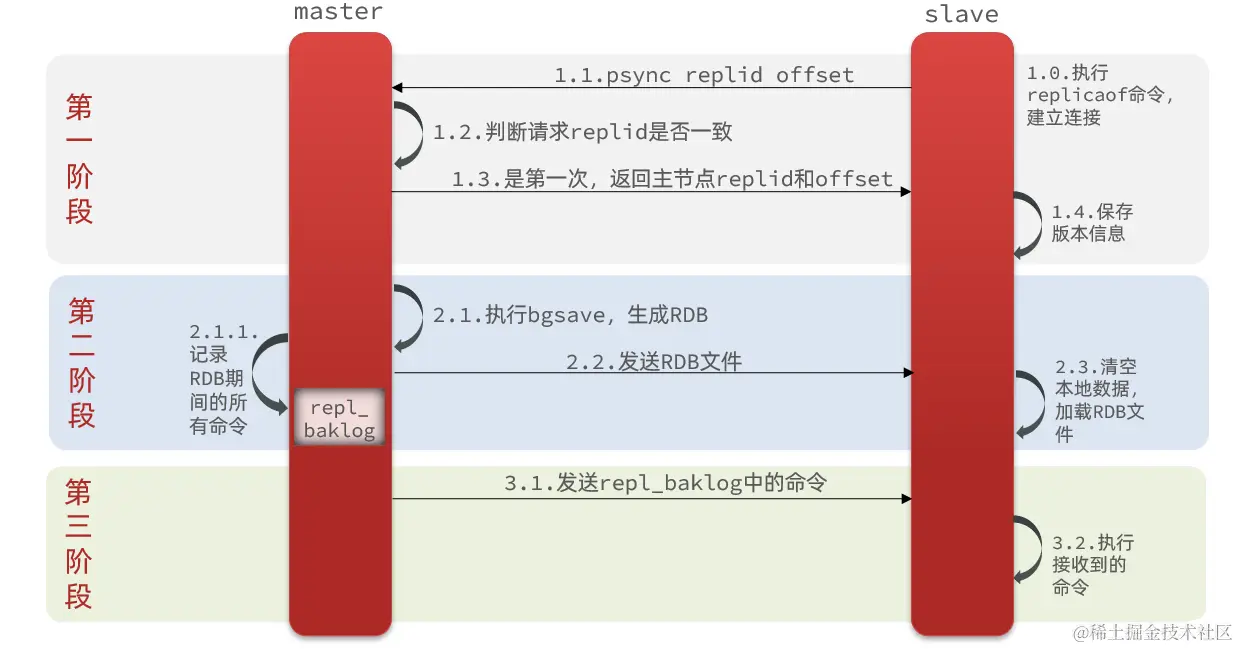

全量同步过程

  • 第一阶段：建立主从关系
    • slave把自己数据集的id（replication id）发送给master
    • master收到以后判断 slave 给的 replication id 和自己的 replication id是否相同。不同说明slave是第一次连接master
    • master会首先把自己的replication id发送给slave；slave丢弃自己的replication id，接受master replication id
  • 第二阶段：开始全量同步
    • master执行bgsave，生成RDB。把RDB发送给slave
    • slave丢弃自己的所有的旧数据，加载master提供的RDB
  • 第三阶段：后续的增量同步
    • 在第二阶段全量同步期间，master所执行的新命令会存储到repl_backlog里
    • master在第二阶段结束，会把repl_backlog里的命令发送给slave
    • slave再执行接收到的命令。最终slave的数据和master同步了

流程图如下：


2.2 增量同步

全量同步需要先做RDB，然后将RDB文件通过网络传输个slave，成本太高了。因此除了第一次做全量同步，其它大多数时候slave与master都是做增量同步。什么是增量同步？就是只更新slave与master存在差异的部分数据。

增量同步的过程

slave向master发请求，要求同步数据，会给master发送自己的replication id，和上次同步的位置offset

master判断replication id和自己的相同，再判断offset和自己master的offset

  • 如果slave的offset 与 master的offset 相差超过一圈：就只能全量同步了
  • 如果slave的offset 与master的offset 相差不超过一圈：就从slave的offset开始，把后边的所有命令同步给slave，是增量同步

2.3 repl_backlog原理

master怎么知道slave与自己的数据差异在哪里呢?

这就要说到全量同步时的repl_baklog文件了。这个文件是一个固定大小的数组，只不过数组是环形，也就是说角标到达数组末尾后，会再次从0开始读写，这样数组头部的数据就会被覆盖。

repl_backlog实现增量复制的过程

1) Master把写命令存储到repl_backlog里

repl_backlog中会记录Redis处理过的写命令日志及offset，包括master当前的offset，和slave已经拷贝到的offset。slave与master的offset之间的差异，就是salve需要增量拷贝的数据了。


2) Slave同步repl_backlog中的命令

随着不断有数据写入，master的offset逐渐变大。

slave也不断的读取repl_backlog中的命令，同步到slave中，追赶master的offset：


3) repl_backlog填满后环绕从头开始

直到repl_backlog数组被完全填满，如果再有新的数据写入，就会覆盖数组中的旧数据。不过，旧的数据只要是绿色的，说明是已经被同步到slave的数据，即便被覆盖了也没什么影响。因为未同步的仅仅是红色部分。


4) Slave落后过多后只能全量同步

但是，如果slave出现网络阻塞，导致master的offset远远超过了slave的offset；如果master继续写入新数据，其offset就会覆盖旧的数据，直到将slave现在的offset也覆盖：

image-20210725153937031.png image-20210725154155984.png

棕色框中的红色部分，就是尚未同步，但是却已经被覆盖的数据。此时如果slave恢复，需要同步，却发现自己的offset都没有了，无法完成增量同步了。只能做全量同步。

注意：repl_backlog大小有上限，写满后会覆盖最早的数据。如果slave断开时间过长，导致尚未备份的数据被覆盖，则无法基于log做增量同步，只能再次进行全量同步

2.4 主从同步优化

主从同步可以保证主从数据的一致性，非常重要。

可以从以下几个方面来优化Redis主从就集群：

  • Redis单节点上的内存占用不要太大，减少RDB导致的过多磁盘IO
  • 在master中配置repl-diskless-sync yes启用无磁盘复制，避免全量同步时的磁盘IO
  • 适当提高repl_backlog的大小，发现slave宕机时尽快实现故障恢复，尽可能避免全量同步
  • 限制一个master上的slave节点数量，如果实在是太多slave，则可以采用主-从-从链式结构，减少master压力

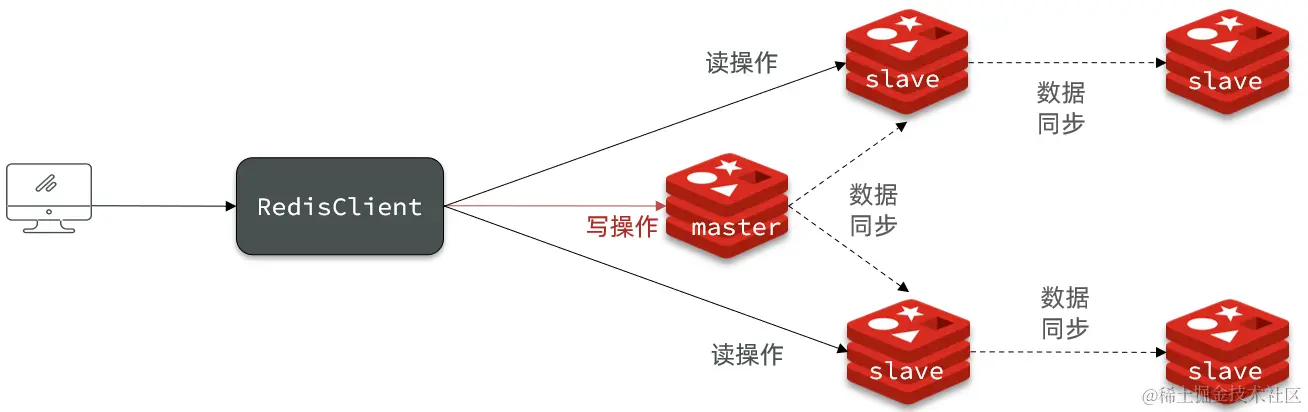

主从从架构图：


四、Redis哨兵模式

1. 哨兵模式介绍

主从集群存在的问题：故障转移的问题，一旦Master节点宕机，就需要人工干预切换Master主节点。可以增加哨兵解决问题

2. 哨兵模式的架构原理

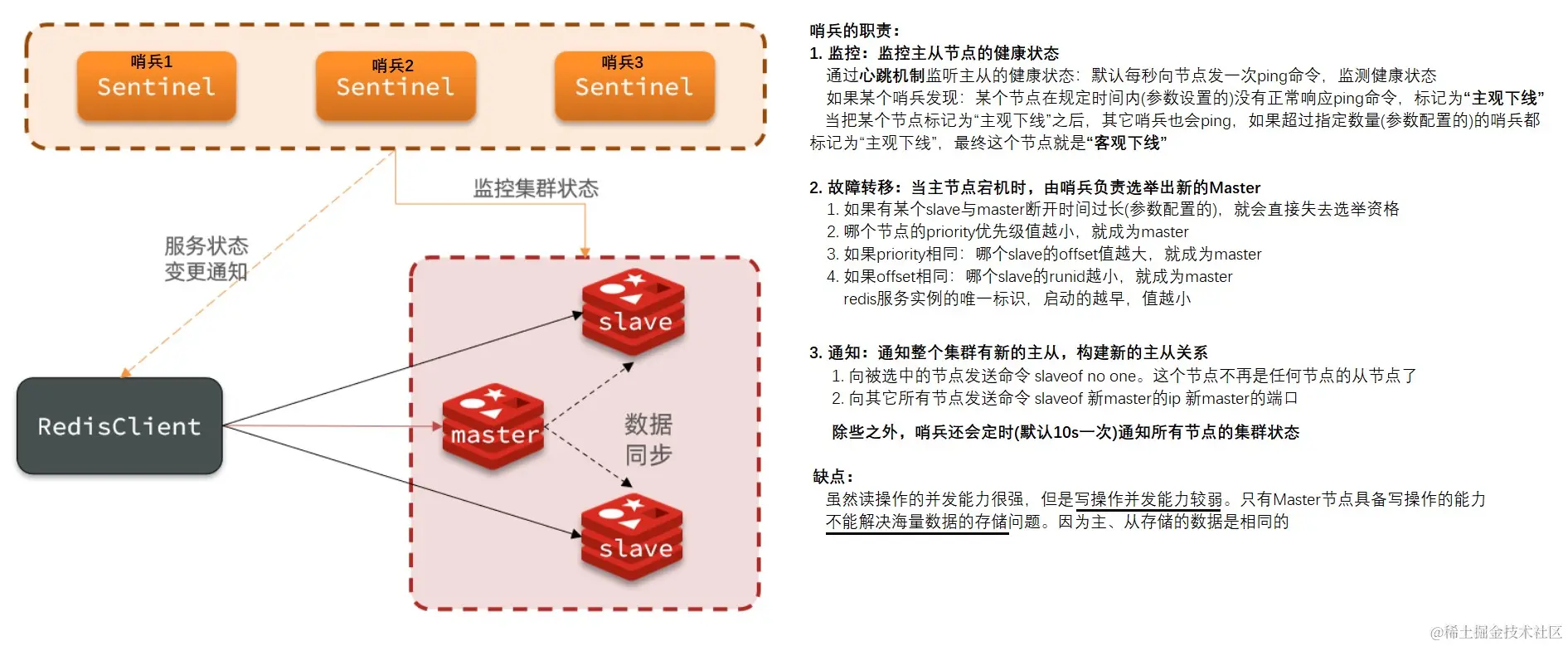

2.1 哨兵的作用

  • 监控：监控主从节点的健康状态
  • 故障转移：当主节点宕机时，由哨兵负责选出新的Master
  • 通知：通知整个集群有新的Master，构建新的主从关系

2.2 集群监控原理

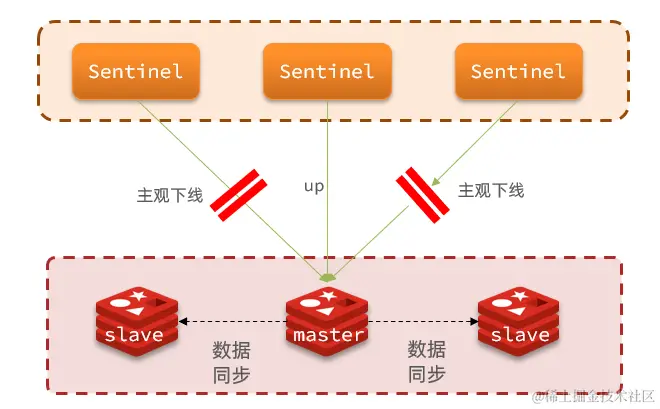

Sentinel基于心跳机制监测服务状态，定时(每秒1次)向集群的每个实例发送ping命令：

  • 主观下线：如果某sentinel节点发现某实例未在规定时间(通过参数配置)响应，则认为该实例主观下线。

  • 客观下线：若超过指定数量（quorum）的sentinel都认为该实例主观下线，则该实例客观下线。quorum值最好超过Sentinel实例数量的一半。


2.3 集群故障恢复原理

选举原则

一旦发现master故障，sentinel需要在salve中选择一个作为新的master，选择依据是这样的：

  • 首先会判断slave节点与master节点断开时间长短，如果超过指定值（down-after-milliseconds * 10）则会排除该slave节点
  • 然后判断slave节点的slave-priority值(通过参数配置)，越小优先级越高，如果是0则永不参与选举
  • 如果slave-prority一样，则判断slave节点的offset值，越大说明数据越新，优先级越高
  • 最后是判断slave节点的runid大小，越小优先级越高(越小表示redis实例启动的越早)。

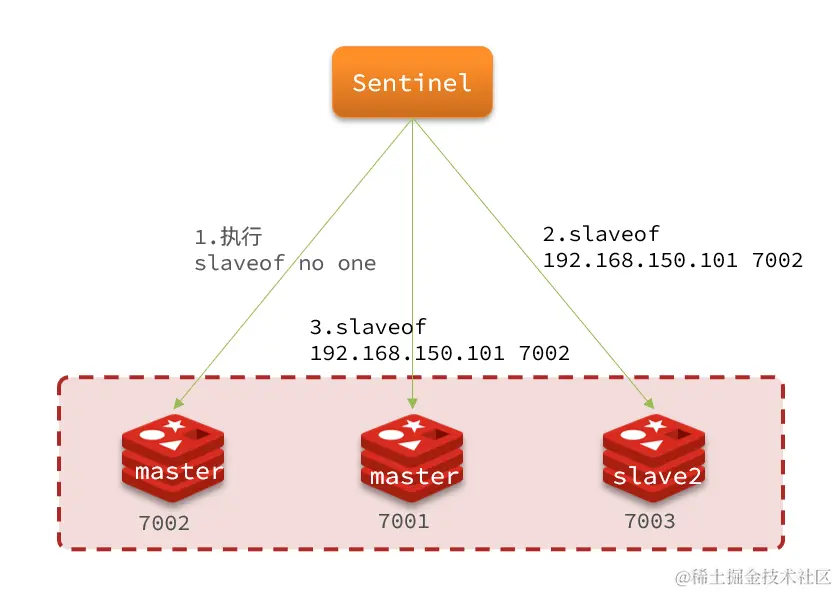

切换Master

当选出一个新的master后，该如何实现切换呢？

流程如下：

  • sentinel给备选的slave节点发送slaveof no one命令，让该节点成为master
  • sentinel给所有其它slave发送slaveof 命令，让这些slave成为新master的从节点，开始从新的master上同步数据。
  • 最后，sentinel将故障节点标记为slave，当故障节点恢复后会自动成为新的master的slave节点


五、Redis分片集群

1. 分片集群介绍

主从和哨兵可以解决高可用、高并发读的问题。但是依然有两个问题没有解决：

  • 主从集群只有一个master具备写数据的能力，存在高并写问题
  • 主从集群里各节点数据相同，如果数据太多，就存不下，存在海量数据存储问题

使用分片集群可以解决上述问题

2. 分片集群的架构

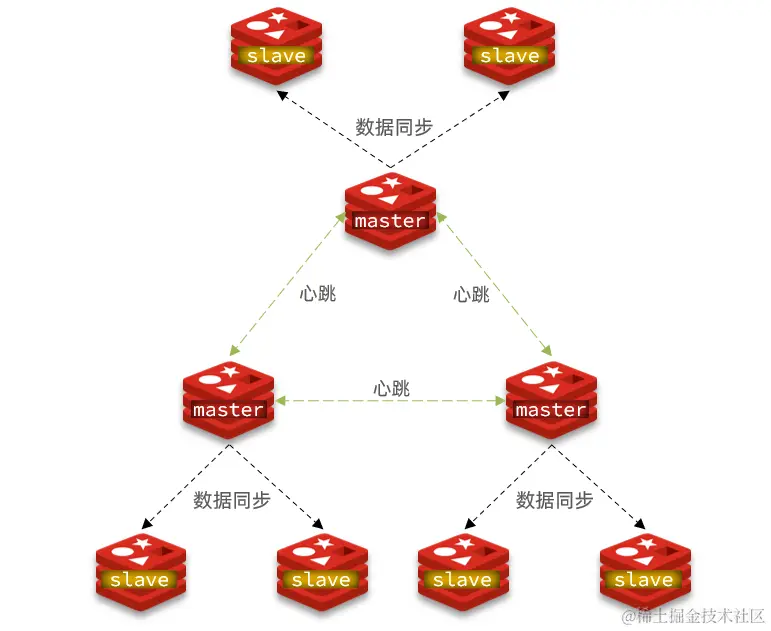

分片集群特征：

  • 集群里可以有多个master主节点，每个主节点存储一部分数据

  • 每个master节点可以有多个slave节点，实现高可用

  • 分片集群不需要再有哨兵监控和选举，而是master之间互相心跳监控、实现选举

  • 连接任意一个master，master都会帮我们重定向到正确的master上存取数据

3. 散列插槽(Hash插槽)

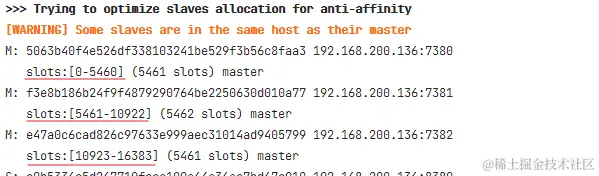

Redis会把每一个master节点映射到0~16383共16384个插槽（hash slot）上，查看集群信息时就能看到：

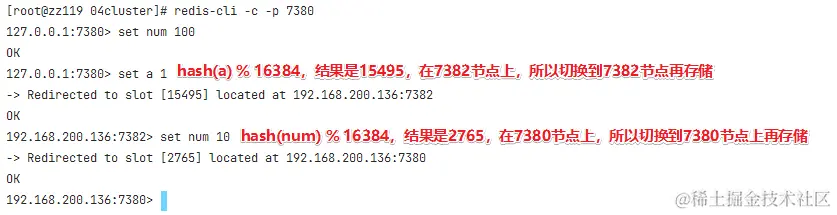

数据key不是与节点绑定，而是与插槽绑定。redis会根据key的有效部分计算插槽值，分两种情况：

  • 如果key里没有{}：crc16算法(key) % 16384 结果就是最终的hash值。根据hash值判断存储到哪个节点
  • 如果key里有{}：crc16算法({}里的内容)%16384结果就是最终的hash值。根据hash值判断存储到哪个节点

例如：key是num，那么就根据num计算；如果是{order}num，则根据order计算。计算方式是利用CRC16算法得到一个hash值，然后对16384取余，得到的结果就是slot值。


提问：如何将一批key固定的保存在同一个Redis实例上呢？

答案：可以给这些数据的key，增加相同的{标识}。例如这些key都以{typeId}为前缀

查看key的slot值：cluster keyslot key

hash插槽：数据和节点之间没有直接的关联关系，方便进行集群的伸缩与数据的转移

4. 集群伸缩

因为Redis的分片集群，数据并没有与Redis节点直接进行绑定，而是：数据与插槽绑定，插槽与Redis节点绑定。这样就可以很方便的进行集群的伸缩，增加或减少Redis节点。

我们通过下面例子，演示一下给集群增加节点，需要如何实现。要求：向集群中添加一个新的master节点，并向其中存储num = 10

  1. 启动一个新的Redis实例，端口为7383
  2. 把7383节点添加到之前的集群，并作为一个master节点
  3. 给7383节点分配插槽，使得这个num可以存储到7383实例

这需要有两大步：

  1. 添加一个节点到集群中
  2. 转移插槽

4.1 添加新节点到集群中

创建7383节点

#创建7383文件夹
mkdir ~/04cluster/7383
#把配置文件拷贝到7383文件夹里
cp ~/04cluster/7380/redis.conf ~/04cluster/7383
#修改配置文件
sed -i s/7380/7383/g ~/04cluster/7383/redis.conf
#启动7383实例
redis-server ~/04cluster/7383/redis.conf

添加到集群

查看redis集群操作帮助： redis-cli --cluster help

执行命令：

#把7383节点添加到集群
redis-cli --cluster add-node  192.168.150.132:7383 192.168.150.132:7380
#查看集群状态

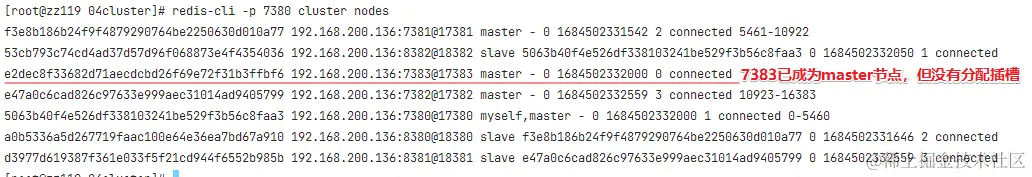

redis-cli -p 7380 cluster nodes


4.2 转移插槽

查看num的插槽

我们要将num存储到7383节点，因此需要先看看num的插槽是多少：redis-cli -c -p 7380 cluster keyslot 键


我们可以将0~3000插槽，从7380节点移动到7383节点上

转移插槽

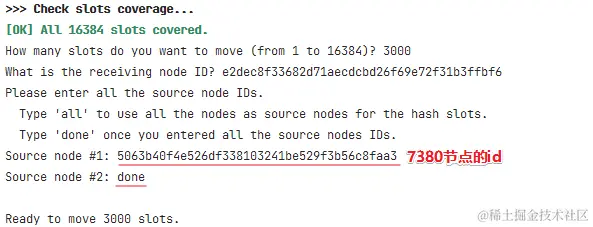

转换插槽的命令，操作如下：

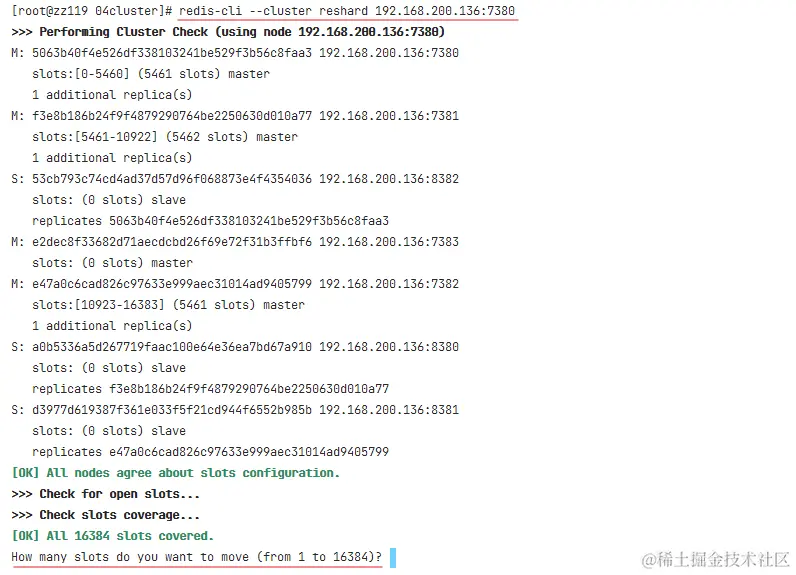

  1. 建立连接：redis-cli --cluster reshard 192.168.200.136:7380


  1. 输入要移动的插槽数量，我们输入 3000

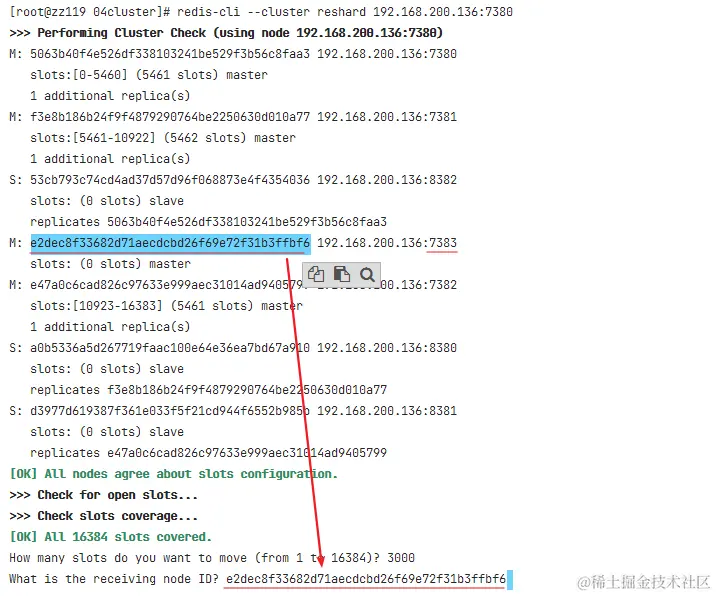

  1. 输入目标节点的id（哪个节点要接收这些插槽，就输入哪个节点的id）

    我们从刚刚的输出结果中，找到7383节点的id设置过来


  1. 从哪个节点里转移出插槽？

    输入all，表示全部。即从现有每个master节点中各转移一部分出来

    输入节点id，表示从指定节点中转移出来

    输入done，表示输入完毕了

    我们这里从7380节点转移出来一部分，要输入7380节点的id


  1. 输入yes，确认转移


确认结果

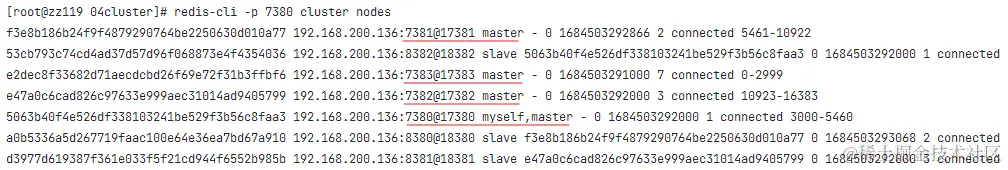

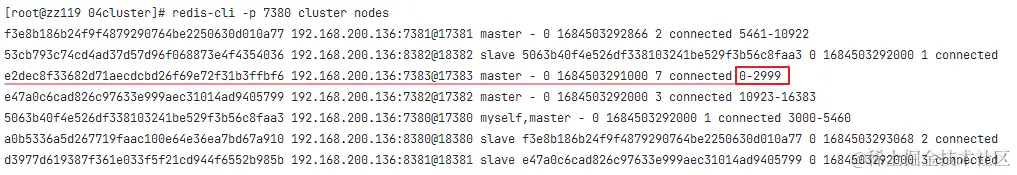

执行命令：redis-cli -p 7380 cluster nodes，可以看到7383节点拥有0~2999插槽，说明转移插槽成功了


5. 故障转移

当master宕机时，Redis的分片集群同样具备故障转移的能力。

接下来给大家演示一下分片集群的故障转换，先确认一下集群的初始状态：

  • 7380是master节点，8382是其slave节点
  • 7381是master节点，8380是其slave节点
  • 7382是master节点，8381是其slave节点
  • 7383是master节点，没有slave节点


5.1 自动故障转移

当master宕机时，分片集群会自动将其slave节点提升为master。

我们直接将7381节点关闭：redis-cli -p 7381 shutdown，

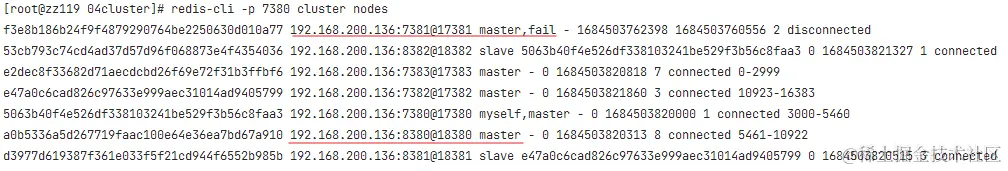

然后查看集群状态 redis-cli -p 7380 cluster nodes，发现7381是fail状态，8380已经提升成为master


再次启动7381节点：redis-server 7381/redis.conf

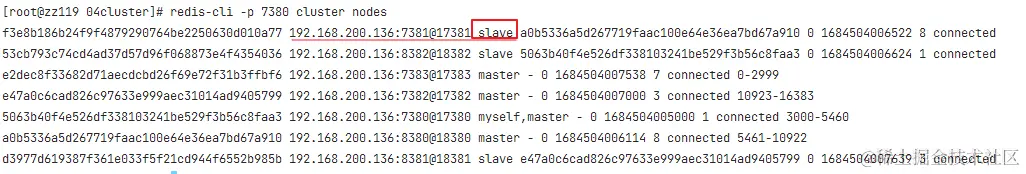

再次查看集群状态：redis-cli -p 7380 cluster nodes，发现7381节点成为了slave


5.2 手动故障转移

利用cluster failover命令可以手动让集群中的某个master宕机，切换到执行cluster failover命令的这个slave节点，实现无感知的数据迁移。

这种failover命令可以指定三种模式：

  • 缺省：默认的流程，如图1~6歩
  • force：省略了对offset的一致性校验
  • takeover：直接执行第5歩，忽略数据一致性、忽略master状态和其它master的意见

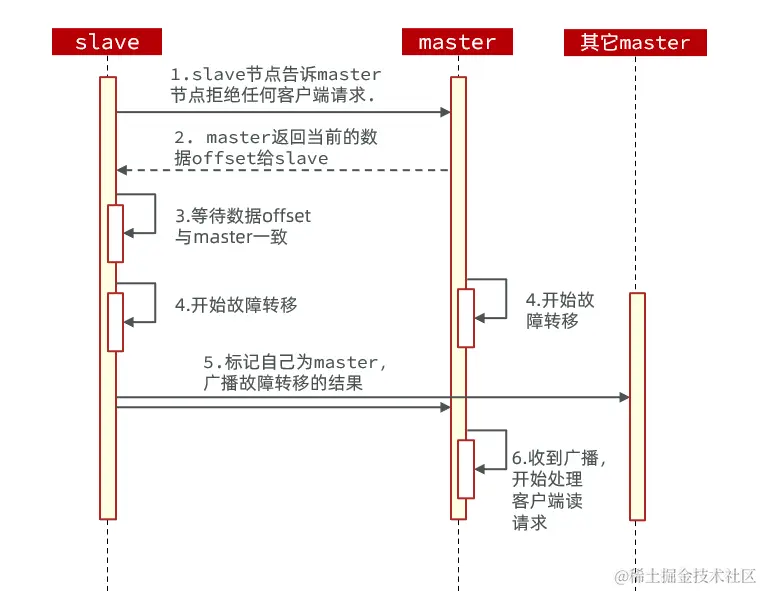

其流程如下：

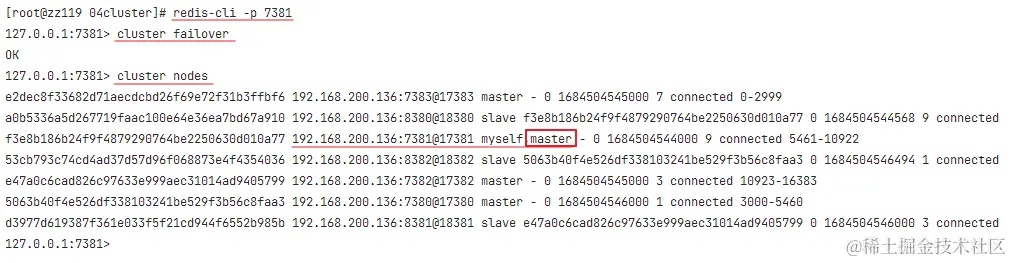

我们以7381这个slave节点为例，演示如何手动进行故障转移，让7381重新夺回master：

  1. 利用redis-cli连接7381这个节点：redis-cli -p 7381
  2. 在7381节点上执行cluster failover命令
  3. 重新查看集群状态：cluster nodes
