前言

在最近的几篇文章中我们，我们使用Compose做了很多效果和分析，具体可以看看下面的文章。

以上文章中也做了很多效果，如“手电筒效果”、“键盘模拟”、”Pager+Tab“以及”MeasurePolicy实现环形菜单“，今天我们重点来了解一下Compose绘制相关逻辑和一些特点。

因为MeasurePolicy属于测量和布局方面的用法，本篇来了解另一个重要的知识点——绘制。

本篇效果

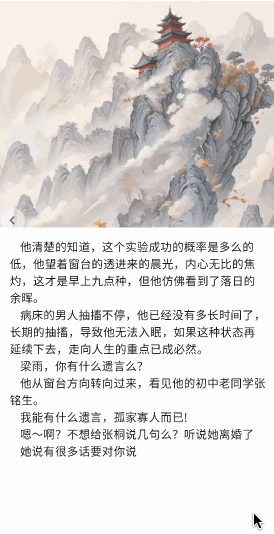

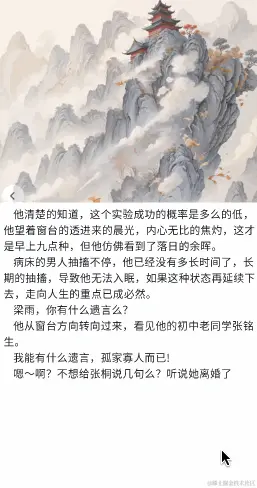

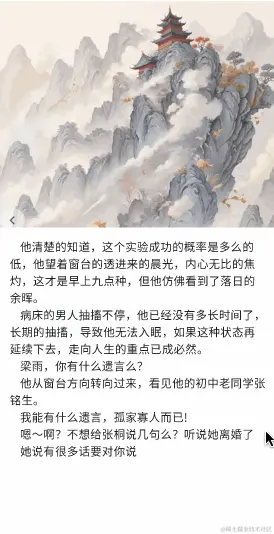

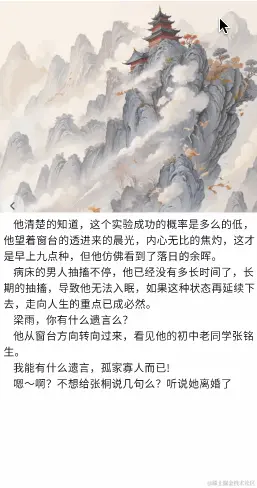

本篇做个简单的翻书效果，效果如下

Compose UI Canvas 基础知识

和传统的Canvas 2D一样，Compose 沿袭了很多Canvas 2D的绘制逻辑，同时对一些方法进行了改造，一些情况下，便利性也有明显的提升，但是也有一部分弱化。

下面，我们进行一下汇总.

Compose UI Canvas 优化部分

默认参数：绘制图片、文本、圆时可以使用默认参数，再也不会像Canvas 2D api那样啰嗦了。
自动save和restore：在Compose中，Canvas的一些方法可以自动save和restore
Brush：提供了比较便捷的Shader创建逻辑
不需要创建Paint：很多方法不需要手动创建Paint，极大的方便了很多初始化操作
绘制矩阵升级为4x4

Compose UI Canvas 弱化部分

实际上，弱化部分相比优化部分，明显要多的多，其次很多很多重要的功能也没了。

不支持drawTextOnPath：没有此类方法

public void drawTextOnPath(@NonNull String text, @NonNull Path path, float hOffset,
        float vOffset, @NonNull Paint paint) {
    super.drawTextOnPath(text, path, hOffset, vOffset, paint);
}

不支持drawBitmapMesh：没有此类方法

public void drawBitmap(@NonNull Bitmap bitmap, @NonNull Matrix matrix, @Nullable Paint paint) {
    super.drawBitmap(bitmap, matrix, paint);
}

不支持图片绘制时变换：Compose无法在绘制时进行变换，如果有图像变化，只能提前先变换图片再绘制
矩阵一些方法转换为Android方法时不支持或会crash
没有Camera 3D及相关方法
没有PathMeasure及相关方法
没有Region及相关方法
对象很难复用： Paint、Offset、Size大量对象无法复用，因此，用Canvas绘制频繁刷新的功能时需要谨慎。
一些作用域中不支持文本绘制：如drawIntoCanvas无法绘制文本
不支持截图
Brush创建的对象无法复用
save/restore相比Canvas 2D 中的save/restoreToCount灵活度下降
矩阵Matrix缺失部分高级API：如左乘和右乘

实际上，Compose UI对绘制弱化很多，很多高级api只能借助底层实现，这也不是Android Develper想看到的。显然Compose UI这种行为的目的是为了跨平台，而让Android平台做出牺牲。

另一方面，性能也是弱化了的，比如大量对象无法复用、其次是隐式操作创建对象很难优化，例如Paint创建本身比较耗时的，却难以复用，Compose UI在提高便利性是以牺牲性能为代价的。因此，理论上很难胜任一些频繁刷新的场景，这种情况会引发很内存抖动或者卡顿。

同样Matrix也是，其裁剪掉了很多Android Canvas 2D的高级方法，当然，Compose 团队似乎也意识到了一些问题，从下面的注释中我们就能看到 —— This class needs some optimization。

// TODO(mount): This class needs some optimization
@kotlin.jvm.JvmInline
value class Matrix(
    val values: FloatArray = floatArrayOf(
        1f, 0f, 0f, 0f,
        0f, 1f, 0f, 0f,
        0f, 0f, 1f, 0f,
        0f, 0f, 0f, 1f
    )
) {
 //省略一些代码
}

Compose UI Matrix

我们上面刚刚说过矩阵，这里我们再详细说一下。

实际上，Compose UI 中的Matrix有一些缺陷，比如一些操作无法转换为Android Graphics Matrix，而Compose 代码中并没有对此进行兼容。

fun android.graphics.Matrix.setFrom(matrix: Matrix) {
    require(
        matrix[0, 2] == 0f &&
            matrix[1, 2] == 0f &&
            matrix[2, 2] == 1f &&
            matrix[3, 2] == 0f &&
            matrix[2, 0] == 0f &&
            matrix[2, 1] == 0f &&
            matrix[2, 3] == 0f
    ) {
        "Android does not support arbitrary transforms"
    }
//省略调一些代码
}

比如绕y旋转180度，就能引发crash，不知道这个问题何时能修复。

关于Compose UI的Matrix

我们说过，此矩阵是4x4的矩阵，实际上在我们之前的文章中提到过《 Android系统中的坐标与矩阵体系》一些矩阵，其中有Canvas 2D，Camera、Open GL，而Compose UI的矩阵是和open GL看齐的。

我们知道，open gl的世界坐标系是4x4的，在Android中，open gl的矩阵和Canvas 2D的矩阵规则也是不一样的。open gl是列向量表示，而Canvas 2D是行向量表示。

如：向X轴平移100个单位的变换

下面我们可以看到，opengl 和android graphics 2d 的表达形式是有区别的，因此，一定要注意细节，防止计算错误。

open gl Matrix

1	0	0	0
0	1	0	0
0	0	1	0
100	0	0	1

Android Graphic Matrix

1	0	100
0	1	0
0	0	1

Compose UI Matrix

那么，Compose UI呢，实际上，Compose UI几乎完全沿袭了open gl的Matrix，但是另一方面，Compose UI的Matrix缺少很多东西

因此，一些计算需要手动计算，比如平移100，操作也是第12个元素

val matrix = Matrix()
matrix[3,0] = 100; //第12个元素

等价于下面操作

1	0	0	0
0	1	0	0
0	0	1	0
100	0	0	1

从这里我们看到，Compose UI弃用了Android自身的Matrix，从而向open gl es对齐，但4x4的矩阵与3x3矩阵互相转换是有成本的，理论上这也是Compose UI无法支持draw Bitmap with Matrix变换的原因之一

Compose UI 坐标体系

实际上这部分和Android的坐标体系一样，左上角为原点，x轴正方向默认向右，y轴正方向默认向下，因此，我们没有必要再去了解。

本篇难点

实际上，Compose UI Graphics对于Android Graphics功能的弱化可以用四个字来形容——不尽人意。

我们能看到Compose UI团队急于实现跨平台，然而，这种做法的弊端就是只能裁剪掉Android平台特有的高级API；另外，绘制的过程中，一些UI的更新需要通过状态机制来实现，这也是Compose UI自身的特点，但是各种remember非常多，管理起来也不是很方便。当然，这样做的另一个目的是展示一致性，我们在《Android Jetpack Compose开发体验》一文中提到过，Compose UI是通过适配原有View的机制去实现跨平台的，这种代价是需要为每个平台和系统版本都要做兼容，总体上代价相对Flutter而言有些高，如果是跨平台app，其bug理论上会多于flutter。可想而知，Flutter都能写open gl和游戏了，但是Compose UI却还在为每个平台适配而烦恼，同时也是因为这些因素，Compose UI需要大量使用编译器代码生成机制，导致很多代码只能在运行时定位，对开发者而言可读性也是要差一些的。因此，这里建议Compose UI学习Flutter，自搞一套UI体系吧。

难点1：截图问题

Compose UI实际上无法对节点截图的，可行办法是在Compose组件上套一层Android原生View，当然，如果是iOS那么可能得套一层iOS相关View了。

不过，还有一种使用反射的方法，反射调用Canvas的绘制也是可以的，本篇就是使用的这种方法。

另外有同学提到，可以使用开源方案github capturable无反射截图，这种方案的原理是利用DrawScope#draw方法实现绘制，但是其版本要求支持 fundation 1.6.5，而本篇的版本是fundation 1.5.1，因此，如果要优化截图代码，那就升级到1.6.5版本以上。

第一步是获取drawNode

androidx.compose.ui.node.LayoutNodeDrawScope#drawNode#performDraw

drawNode是DrawModifierNode的实例，我们可以看到其有扩展方法，拿到drawNode然后通过drawNode#performDraw便可实现绘制当前Compose节点

fun DrawModifierNode.performDraw(canvas: Canvas) {
    val coordinator = requireCoordinator(Nodes.Draw)
    val size = coordinator.size.toSize()
    val drawScope = coordinator.layoutNode.mDrawScope
    drawScope.drawDirect(canvas, size, coordinator, this)
}

下面是截图代码

private fun drawIdleState(
    canvas: ContentDrawScope, //内容绘制作用域
    page: Page
) {

    if (page.snapshot) {
        //如果不想StackOverflow的话，立即置为false，否则就做倒霉蛋吧
        page.snapshot = false

//反射获取LayoutNodeDrawScope
        val LayoutNodeDrawScopeKlass =
            Class.forName("androidx.compose.ui.node.LayoutNodeDrawScope")
            //判断canvas是不是LayoutNodeDrawScope 实例
        if (LayoutNodeDrawScopeKlass.isInstance(canvas)) {
        //创建图像
            val imageBitmap = ImageBitmap(canvas.size.width.toInt(), canvas.size.height.toInt())

            //获取drawNode
            val drawNodeField = LayoutNodeDrawScopeKlass.getDeclaredField("drawNode")
            drawNodeField.isAccessible = true
            val drawModifierNode = drawNodeField.get(canvas) as DrawModifierNode

            //注意，performDraw是三个参数，因为是扩展方法，第一个是drawNode的类
            val performDrawMethod =
                LayoutNodeDrawScopeKlass.getDeclaredMethod(
                    "performDraw",
                    DrawModifierNode::class.java,
                    Canvas::class.java
                )


            performDrawMethod.isAccessible = true

            //创建Canvas
            val snapshotCanvas = Canvas(imageBitmap)
            val frontColor = page.frontColor
            page.frontColor = Color.Transparent

            snapshotCanvas.save()

            performDrawMethod.invoke(canvas, drawModifierNode, snapshotCanvas)

            snapshotCanvas.restore()
            Log.d(TAG, "performDrawMethod = $imageBitmap")
            page.imageBitmap = imageBitmap
            page.frontColor = frontColor
        }
    }

   // 绘制背景
    canvas.drawRect(page.frontColor)
    //绘制内容
    canvas.drawContent()
}

在上面的代码中我们使用了反射，但是我们一定要注意StackOverflow，因为反射之后仍然会调用到drawIdleState方法

 if (page.snapshot) {
        //如果不想StackOverflow的话，立即置为false，否则就做倒霉蛋吧
        page.snapshot = false
 }

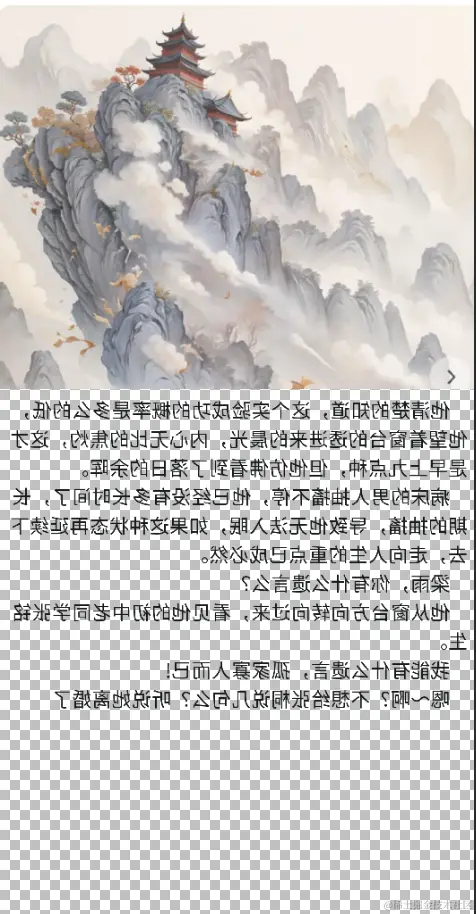

通过上面代码我们就能实现，绘制效果如下

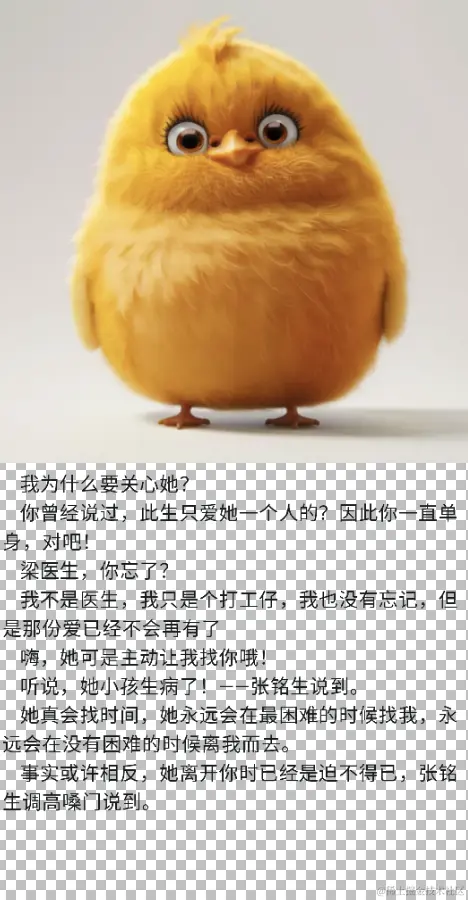

通过这种方式我们就实现了截图

难点2：图像翻转

另外一个问题当然是图像翻转，为什么说他是问题呢？

因为我们前面说过，Compose UI的Canvas不支持draw image with matrix 相关的方法，因此需要提前处理，当然，处理的前提就是得借助Canvas#contat实现矩阵转换，这在Android中也有，只是因为比draw image with matrix 难度高一些，很少有人选择用，但是Compose UI只有这个，没得选。


下面是图像翻转代码

//翻转图像
snapshotCanvas.save()
val matrix = Matrix()
matrix[0,0] = -1f;
matrix[3,0] = canvas.size.width;
snapshotCanvas.concat(matrix)
snapshotCanvas.restore()

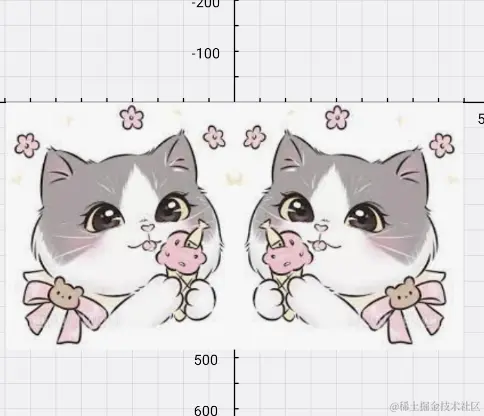

如下图，下面的左侧图片是旋转之后的，显然我们需要给translateX到右侧，才能和可见区域重合


这里我们没用matrix#rotateY方法，原因是会crash

手动把x值旋转到-1，即cos(180)，同时，由于旋转后x轴方向是旋转了180度，而旋转是绕着(0,y)的点，因此，会出现在视图左侧，所以再调整图像平移屏幕宽度（因为本篇图片的宽度和屏幕宽度相同，所以这里就用屏幕宽度了）。

当然，如果我们使用Android的旋转，操作也是类似，看似复杂，其实可以做很多优化，但Compose UI这方面优化空间很少。

int save = canvas.save();
canvas.translate(getWidth()/2f,getHeight()/2f);
canvas.drawBitmap(bitmap,0,0,mCommonPaint);  //原图
matrix.reset();
matrix.getValues(vertex);
vertex[0] = -1;
matrix.setValues(vertex);
matrix.postTranslate(bitmap.getWidth() ,0);
canvas.concat(matrix);
canvas.drawBitmap(bitmap,0,0,mCommonPaint);  // 变换之后的图片
canvas.restoreToCount(save);

是不是很难理解，很正常，建议多尝试几次，熟悉一下。

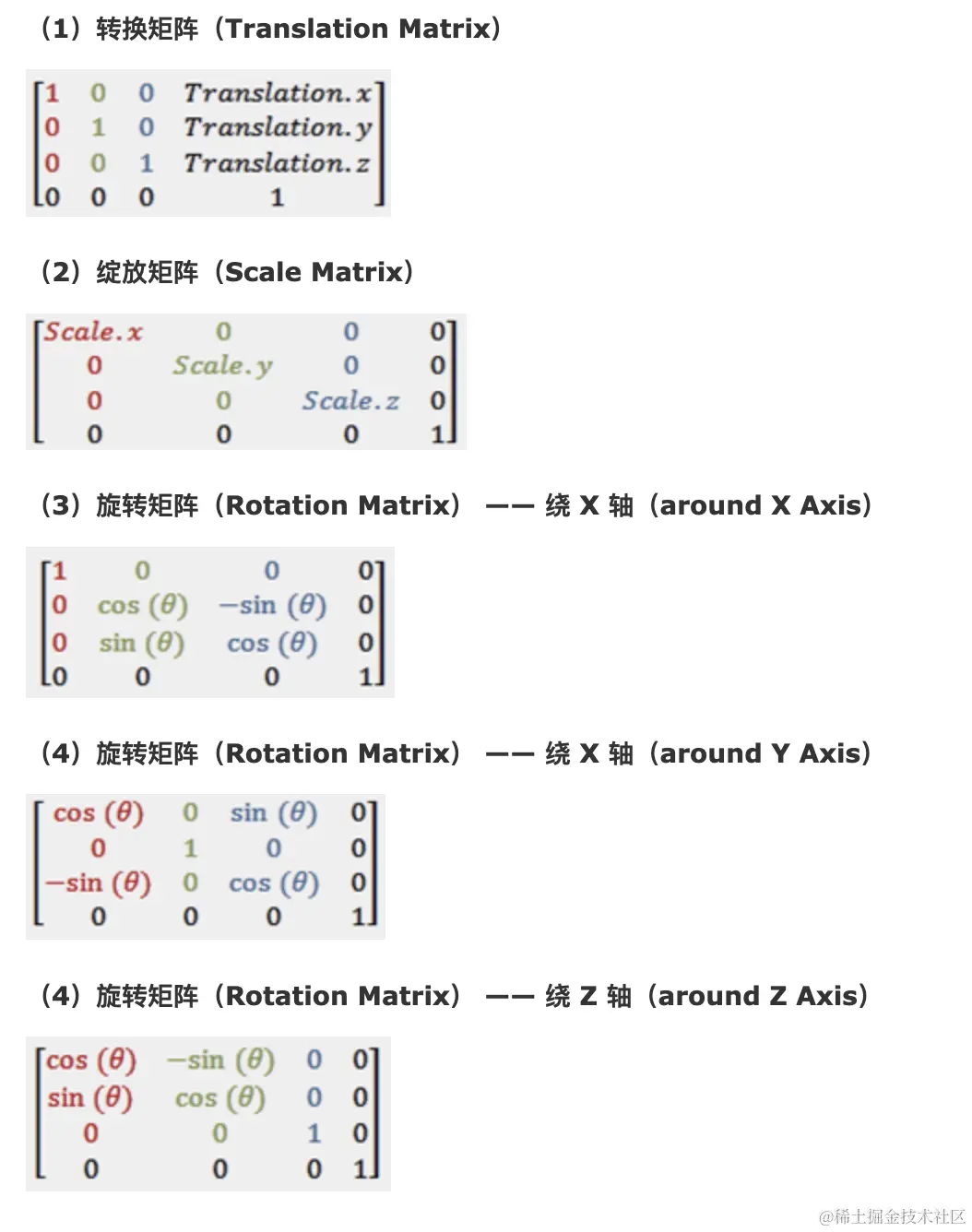

我们可以换种思路去理解，通过欧拉角-矩阵旋转角度去理解，如下面的矩阵，但要注意的是下面的矩阵形式稍微有点差异，因为其是行向量矩阵，不过无论行向量还是列向量，转换思路基本一样。

注意：下图为行向量矩阵
注意：下图为行向量矩阵
注意：下图为行向量矩阵


不过，这里我们是纯180度旋转，直接就是-1了，如果60度，可以借助open gl的一些矩阵(android.opengl.Matrix) 方法去计算，如矩阵乘法，因为前面说过，Compose UI的矩阵和open gl几乎一样，理论上计算结果也是一样的。

难点3：折角区域计算

实际上，翻页效果很多，也有特定的实现方式，但是公式理解难度还有些高，不利于优化，本篇，我们换一种思路，通过计算法线的方式实现

一般来说，右下角和右上角的翻书效果是比较有规律的，我们在点击位置和右下角连线，就能计算出垂直方向的法线，那么，我们还可以利用此机制计算出1/2、3/4位置的法线。1/2处的是比较重要的，为什么这么说呢，因为这里可以等分折角区域和露出区域。

为了计算方便，我们直接把Canvas原点平移到右下角或者右上角，这样计算难度就会小很多。

var pointerPoint = Offset(
    pointerOffset.x - size.width,
    pointerOffset.y - 0
)
// atan2斜率范围在 -PI到PI之间，因此第三象限为atan2 =  atan - PI, 那么atan = PI  + atan2

val startPoint = Offset(0F, 0F);

val pointerRotate = atan2(pointerPoint.y - startPoint.y, pointerPoint.x - startPoint.x) + PI


val xLength = min(
    hypot(
        pointerPoint.x - startPoint.x,
        pointerPoint.y - startPoint.y
    ) / cos(pointerRotate),
    size.width * 2.0
).toFloat()

//由于计算出来的Y按0，0点计算的，因此需要转换为
val yLength = xLength / tan(pointerRotate).toFloat()

难点4：背图旋转

我们从效果图中就能看出，背面的图片需要旋转的，这里要注意的，旋转位置应该是图片【露出区域】的1/2位置的地方

//绘制折角
clipPath(foldPath){
    //这里我们铺满把，就不旋转灰色背景了，反正都要裁剪
    canvas.drawRect(page.backColor, topLeft = Offset(-size.width,0f),size= Size(size.width,size.height))
    val t = atan2(pointerPoint.y,(pointerPoint.x - XHalfAxisPoint.x)) + PI
    //我们要把（XHalfAxisPoint.x,0）作为旋转中心，这里要计算新的夹角，但是在第三象限计算夹角需要做转换，转为第一象限便于计算，当然也可以使用atan
    val degree = Math.toDegrees(t).toFloat()
    Log.d(TAG,"drawBottomRightDragState degree = $degree")
    rotate(degrees = Math.toDegrees(t).toFloat(),pivot = Offset(XHalfAxisPoint.x,0f)){ //图片按“露出”的1/2位置（XHalfAxisPoint.x,0f)）旋转
        page.imageBitmap?.let {
            //由于原点在(size.width,size.height)，所以，x轴为负值，当然，图片展示在地下是不对的，需要和灰色背景一样往上移动size.height
            // （我们这里使用的size.height，其实因为这里和image大小一样，理论上应该用image.width）
            drawImage(it,  Offset(-xLength,0f))
        }
    }
}

难点5：越界处理

在拖动过程中，与x轴或者y轴相交的位置容易超过页面宽度，这种给人感觉是撕书的感觉，我们不让书页出现撕裂的感觉，必须限制绘制范围，即限制x轴交点的范围，同时限制Y轴的范围。

仅仅限制X的范围还是不够的，我们仍然需要重新计算y轴交点的范围，同时，为了保证法线关系，我们需要限制触摸点pointerPoint的值。

if (_xLength > size.width*2) {
    //如果满足这个条件，意味着需要重新计算pointerPoint，因为没有形成垂直关系
    xLength = (size.width * 2);
    yLength = xLength / tan(pointerRotate).toFloat()

    var adjustRotate = atan(abs(yLength) / abs(xLength))

    val pointerDistance = abs(yLength * cos(adjustRotate))
    val y = abs(pointerDistance * sin(PI/2 - adjustRotate))
    val x = abs(pointerDistance * cos(PI/2 - adjustRotate))

    pointerPoint = Offset(
        -x.toFloat(),
        -y.toFloat()
    )
}

事件处理

上面我们处理了基本的难点，这里我们就可以处理事件了，其实我们这里只做了简单的分段，右上角-中间位置-右下角，这里我们主要通过判断点击区域来判断的。

pointerInput("DraggerInput") {
    detectDragGestures(
        onDragStart = { it ->

            val offsetLeft = 150.dp.toPx();
            val offsetTop = 150.dp.toPx();

            dragState = if (Rect(
                    size.width - offsetLeft,
                    size.height - 100.dp.toPx(),
                    size.width.toFloat(),
                    size.height.toFloat()
                ).contains(it)
            ) {
            //右下角
                Page.STATE_DRAGING_BOTTOM
            } else if (Rect(
                    size.width - offsetLeft,
                    0F,
                    size.width.toFloat(),
                    100.dp.toPx()
                ).contains(it)
            ) {
                Page.STATE_DRAGING_TOP  //右上角
            } else if (Rect(
                    size.width - offsetLeft - 20.dp.toPx(),
                    offsetTop,
                    size.width - 20.dp.toPx(),
                    size.height - offsetTop
                ).contains(it)
            ) {
            //中间位置
                Page.STATE_DRAGING_MIDDLE
            } else {
                Page.STATE_DRAGING_EXCEEDE
            }

        },
        onDragEnd = {
            dragState = Page.STATE_IDLE
            pointerOffset = Offset(size.width.toFloat(), size.height.toFloat())
        }
    ) { change, dragAmount ->
        if (dragState == Page.STATE_DRAGING_BOTTOM || dragState == Page.STATE_DRAGING_MIDDLE || dragState == Page.STATE_DRAGING_TOP) {
            pointerOffset = change.position
        }
    }
}

用法

这里我们就不封装了，直接就行。

不过，这里要说的是，这个方案很多功能都没有实现，比如后退，中间位置拖拽旋转等，另外阴影部分也没有添加，总之不是很完善，后续有机会继续完善吧。

Surface(
    modifier = Modifier.fillMaxSize(),
    color = MaterialTheme.colorScheme.background
) {

    BookPager{
        Image(
            modifier = Modifier.fillMaxWidth(),
            alignment = Alignment.Center,
            contentScale = ContentScale.FillWidth,
            painter = painterResource(id = R.mipmap.img_checken),
            contentDescription = ""
        )
        Text(
            modifier = Modifier
                .fillMaxWidth()
                .padding(5.dp),
            text = "\t\t我为什么要关心她？"
                    +"\n\t\t你曾经说过，此生只爱她一个人的？因此你一直单身，对吧！"
                    +"\n\t\t梁医生，你忘了？"
                    +"\n\t\t我不是医生，我只是个打工仔，我也没有忘记，但是那份爱已经不会再有了"
                    +"\n\t\t嗨，她可是主动让我找你哦！"
                    +"\n\t\t听说，她小孩生病了！——张铭生说到。"
                    +"\n\t\t她真会找时间，她永远会在最困难的时候找我，永远会在没有困难的时候离我而去。"
                    +"\n\t\t事实或许相反，她离开你时已经是迫不得已，张铭生调高嗓门说到。"
                    +"\n\t\t"
        )
    }
    BookPager{
        Image(
            modifier = Modifier.fillMaxWidth(),
            contentScale = ContentScale.FillWidth,
            alignment = Alignment.Center,
            painter = painterResource(id = R.mipmap.img_02),
            contentDescription = ""
        )
        Text(
            modifier = Modifier
                .fillMaxWidth()
                .padding(5.dp),
            text = "\t\t他清楚的知道，这个实验成功的概率是多么的低，他望着窗台的透进来的晨光，内心无比的焦灼，这才是早上九点种，但他仿佛看到了落日的余晖。"
                    +"\n\t\t病床的男人抽搐不停，他已经没有多长时间了，长期的抽搐，导致他无法入眠，如果这种状态再延续下去，走向人生的重点已成必然。"
                    +"\n\t\t梁雨，你有什么遗言么？"
                    +"\n\t\t他从窗台方向转向过来，看见他的初中老同学张铭生。"
                    +"\n\t\t我能有什么遗言，孤家寡人而已!"
                    +"\n\t\t嗯～啊？不想给张桐说几句么？听说她离婚了"
        )
    }
}

总结

本篇到这里就结束了，本篇主要重点还是了解Compose UI的绘制，总得来说，就目前而言，Compose UI Canvas使用起来有很多问题，如果官方继续走适配模式这条路的话，你就只能忍受这种问题。另外，通过这几天看代码发现，Compose UI的性能优化难度偏高，同时代码可读性也是比较差，主要是存在大量的注解，让代码定位变得很复杂。作为开发者，我们是面向老板编程，很多时候我们决定用不了什么框架，但是开发效率和维护成本显然是开发团队和老板要思考的问题。

目前而言，Compose UI和flutter相比较，compose ui对于绘制、展示一致性的问题还缺乏全面的兼容，这些问题会在跨平台项目中暴露出来。且因为过多的注解和编译器生成机制，其源码可读性也很差，学习成本也是比较高的，这就很难说服一些忠诚的原生android 开发者和flutter开发者选择compose ui。

总而言之，如果你要做跨平台应用，目前来说，Flutter的优势仍然比明显，但是如果仅仅是Android项目，选Compose和Flutter都是可以的。

本篇源码

作为惯例，我们在这里附上源码，仅供参考

class BookActivity() : ComponentActivity() {

    private val TAG = "BookPager";

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        setContent {
            ComposeTheme {
                // A surface container using the 'background' color from the theme
                Surface(
                    modifier = Modifier.fillMaxSize(),
                    color = MaterialTheme.colorScheme.background
                ) {

                    BookPager{
                        Image(
                            modifier = Modifier.fillMaxWidth(),
                            alignment = Alignment.Center,
                            contentScale = ContentScale.FillWidth,
                            painter = painterResource(id = R.mipmap.img_checken),
                            contentDescription = ""
                        )
                        Text(
                            modifier = Modifier
                                .fillMaxWidth()
                                .padding(5.dp),
                            text = "\t\t我为什么要关心她？"
                                    +"\n\t\t你曾经说过，此生只爱她一个人的？因此你一直单身，对吧！"
                                    +"\n\t\t梁医生，你忘了？"
                                    +"\n\t\t我不是医生，我只是个打工仔，我也没有忘记，但是那份爱已经不会再有了"
                                    +"\n\t\t嗨，她可是主动让我找你哦！"
                                    +"\n\t\t听说，她小孩生病了！——张铭生说到。"
                                    +"\n\t\t她真会找时间，她永远会在最困难的时候找我，永远会在没有困难的时候离我而去。"
                                    +"\n\t\t事实或许相反，她离开你时已经是迫不得已，张铭生调高嗓门说到。"
                                    +"\n\t\t"
                        )
                    }
                    BookPager{
                        Image(
                            modifier = Modifier.fillMaxWidth(),
                            contentScale = ContentScale.FillWidth,
                            alignment = Alignment.Center,
                            painter = painterResource(id = R.mipmap.img_02),
                            contentDescription = ""
                        )
                        Text(
                            modifier = Modifier
                                .fillMaxWidth()
                                .padding(5.dp),
                            text = "\t\t他清楚的知道，这个实验成功的概率是多么的低，他望着窗台的透进来的晨光，内心无比的焦灼，这才是早上九点种，但他仿佛看到了落日的余晖。"
                                    +"\n\t\t病床的男人抽搐不停，他已经没有多长时间了，长期的抽搐，导致他无法入眠，如果这种状态再延续下去，走向人生的重点已成必然。"
                                    +"\n\t\t梁雨，你有什么遗言么？"
                                    +"\n\t\t他从窗台方向转向过来，看见他的初中老同学张铭生。"
                                    +"\n\t\t我能有什么遗言，孤家寡人而已!"
                                    +"\n\t\t嗯～啊？不想给张桐说几句么？听说她离婚了"
                        )
                    }
                }
            }
        }
    }


    @Composable
    fun BookPager(page: Page = Page(), content: @Composable ColumnScope.() -> Unit) {
        var pointerOffset by remember {
            mutableStateOf(Offset(0f, 0f))
        }
        var dragState by remember {
            mutableIntStateOf(Page.STATE_IDLE)
        }

        Column(
            modifier = Modifier
                .fillMaxSize()
                .onSizeChanged {
                    pointerOffset = Offset(it.width.toFloat(), it.height.toFloat())
                }
                .pointerInput("DraggerInput") {
                    detectDragGestures(
                        onDragStart = { it ->

                            val offsetLeft = 150.dp.toPx();
                            val offsetTop = 150.dp.toPx();

                            dragState = if (Rect(
                                    size.width - offsetLeft,
                                    size.height - 100.dp.toPx(),
                                    size.width.toFloat(),
                                    size.height.toFloat()
                                ).contains(it)
                            ) {
                                Page.STATE_DRAGING_BOTTOM
                            } else if (Rect(
                                    size.width - offsetLeft,
                                    0F,
                                    size.width.toFloat(),
                                    100.dp.toPx()
                                ).contains(it)
                            ) {
                                Page.STATE_DRAGING_TOP
                            } else if (Rect(
                                    size.width - offsetLeft - 20.dp.toPx(),
                                    offsetTop,
                                    size.width - 20.dp.toPx(),
                                    size.height - offsetTop
                                ).contains(it)
                            ) {
                                Page.STATE_DRAGING_MIDDLE
                            } else {
                                Page.STATE_DRAGING_EXCEEDE
                            }

                        },
                        onDragEnd = {
                            dragState = Page.STATE_IDLE
                            pointerOffset = Offset(size.width.toFloat(), size.height.toFloat())
                        }
                    ) { change, dragAmount ->
                        if (dragState == Page.STATE_DRAGING_BOTTOM || dragState == Page.STATE_DRAGING_MIDDLE || dragState == Page.STATE_DRAGING_TOP) {
                            pointerOffset = change.position
                        }
                    }
                }
                .drawWithContent {
                    if (dragState == Page.STATE_DRAGING_TOP) {
                        drawTopRightRightDragState(this, pointerOffset, page)
                    } else if (dragState == Page.STATE_DRAGING_BOTTOM) {
                        drawBottomRightDragState(this, pointerOffset, page)
                    } else if (dragState == Page.STATE_DRAGING_MIDDLE) {
                        drawMiddleDragState(this, pointerOffset, page)
                    } else {
                        drawIdleState(this, page)
                    }
                },
            content = content
        )

    }

    private fun drawIdleState(
        canvas: ContentDrawScope,
        page: Page
    ) {

        if (page.snapshot) {
            //如果不想StackOverflow的话，立即置为false，否则就做倒霉蛋吧
            page.snapshot = false

            val LayoutNodeDrawScopeKlass =
                Class.forName("androidx.compose.ui.node.LayoutNodeDrawScope")
            if (LayoutNodeDrawScopeKlass.isInstance(canvas)) {
                val imageBitmap = ImageBitmap(canvas.size.width.toInt(), canvas.size.height.toInt())
                val drawNodeField = LayoutNodeDrawScopeKlass.getDeclaredField("drawNode")
                drawNodeField.isAccessible = true
                val drawModifierNode = drawNodeField.get(canvas) as DrawModifierNode
                val performDrawMethod =
                    LayoutNodeDrawScopeKlass.getDeclaredMethod(
                        "performDraw",
                        DrawModifierNode::class.java,
                        Canvas::class.java
                    )
                performDrawMethod.isAccessible = true
                val snapshotCanvas = Canvas(imageBitmap)
                val frontColor = page.frontColor
                page.frontColor = Color.Transparent

                snapshotCanvas.save()

                //翻转图像
                val matrix = Matrix()
                matrix[0,0] = -1f;
                matrix[3,0] = canvas.size.width;
                snapshotCanvas.concat(matrix)

                performDrawMethod.invoke(canvas, drawModifierNode, snapshotCanvas)

                snapshotCanvas.restore()
                Log.d(TAG, "performDrawMethod = $imageBitmap")
                page.imageBitmap = imageBitmap
                page.frontColor = frontColor
            }
        }

        canvas.drawRect(page.frontColor)
        canvas.drawContent()
    }

    private fun drawMiddleDragState(
        canvas: ContentDrawScope,
        pointerOffset: Offset,
        page: Page
    ) {

        val size = canvas.size
        val foldPath = page.foldPath
        val pageOutline = page.pageOutline
        val blankOutline = page.blankOutline
        val clipPath = page.clipPath

        canvas.translate(size.width, 0F){
            val pointerPoint = Offset(
                pointerOffset.x - size.width,
                pointerOffset.y - 0
            )

            val verticalPoint = Offset(pointerPoint.x, 0F)
            val halfVerticalPoint = Offset(pointerPoint.x / 2F, 0F)

            foldPath.reset()
            foldPath.moveTo(verticalPoint.x, verticalPoint.y)
            foldPath.lineTo(halfVerticalPoint.x, halfVerticalPoint.y)
            foldPath.lineTo(halfVerticalPoint.x, size.height)
            foldPath.lineTo(verticalPoint.x, size.height)
            foldPath.close()


            pageOutline.reset()
            pageOutline.moveTo(-size.width, 0F)
            pageOutline.lineTo(-size.width, size.height)
            pageOutline.lineTo(0F, size.height)
            pageOutline.lineTo(0F, 0F)
            pageOutline.close()

            blankOutline.reset()
            blankOutline.moveTo(0F, 0F)
            blankOutline.lineTo(halfVerticalPoint.x, halfVerticalPoint.y)
            blankOutline.lineTo(halfVerticalPoint.x, size.height)
            blankOutline.lineTo(0F, size.height)
            blankOutline.close()

            clipPath.reset()
            clipPath.op(pageOutline, blankOutline, PathOperation.Difference)

            canvas.withTransform({
                clipPath(clipPath)
                translate(-size.width, 0F)
            }){
                canvas.drawRect(page.frontColor)
                canvas.drawContent()
            }

            clipPath(foldPath){
                canvas.drawRect(page.backColor, topLeft = Offset(verticalPoint.x,0f),size= Size(size.width,size.height))
                page.imageBitmap?.let {
                    drawImage(it, Offset(verticalPoint.x,0f))
                }
            }

            canvas.drawLine(start = Offset(size.width, pointerPoint.y), end=pointerPoint, color = Color.Red)
            canvas.drawLine(start =halfVerticalPoint, end=Offset(halfVerticalPoint.x, size.height), color = Color.Blue)
            canvas.drawLine(start = verticalPoint, end=Offset(verticalPoint.x, size.height), color = Color.Blue)

        }
    }

    private fun drawBottomRightDragState(
        canvas: ContentDrawScope,
        pointerOffset: Offset,
        page: Page
    ) {

        val size = canvas.size
        val blankOutline = page.blankOutline
        val foldPath = page.foldPath
        val clipPath = page.clipPath
        val pageOutline = page.pageOutline


        canvas.translate(size.width, size.height){

            var startPoint = Offset(0F, 0F)

            var pointerPoint = Offset(
                pointerOffset.x - size.width,
                pointerOffset.y - size.height
            )

            // atan2斜率范围在 -PI到PI之间，因此第三象限为atan2 =  atan - PI, 那么atan = PI  + atan2
            val pointerRotate = atan2(pointerPoint.y - startPoint.y, pointerPoint.x - startPoint.x) + PI

            val _xLength = hypot(
                pointerPoint.x - startPoint.x,
                pointerPoint.y - startPoint.y
            ) / cos(pointerRotate);

            var xLength = 0F
            var yLength = 0F


            if (_xLength > size.width*2) {
                //如果满足这个条件，意味着需要重新计算pointerPoint，因为没有形成垂直关系
                xLength = (size.width * 2);
                yLength = xLength / tan(pointerRotate).toFloat()

                var adjustRotate = atan(abs(yLength) / abs(xLength))

                val pointerDistance = abs(yLength * cos(adjustRotate))
                val y = abs(pointerDistance * sin(PI/2 - adjustRotate))
                val x = abs(pointerDistance * cos(PI/2 - adjustRotate))

                pointerPoint = Offset(
                    -x.toFloat(),
                    -y.toFloat()
                )
            }else{
                xLength = _xLength.toFloat()
                yLength = (xLength / tan(pointerRotate)).toFloat()
            }

            val XHalfAxisPoint = Offset(-xLength / 2F, 0F)
            val YHalfAxisPoint = Offset(0F, -yLength / 2F)


            val controlOffset = abs(Page.CONTROL_MAX_OFFSET * (2 * pointerPoint.x / size.width))

            val ld = Offset(
                (pointerPoint.x + XHalfAxisPoint.x) / 2F + controlOffset,
                (pointerPoint.y + XHalfAxisPoint.y) / 2F
            )
            val rt = Offset(
                (pointerPoint.x + YHalfAxisPoint.x) / 2F,
                (pointerPoint.y + YHalfAxisPoint.y) / 2F + controlOffset
            )


            val XControlAxisPoint = Offset(-xLength * 3 / 4F, 0F)
            val YControlfAxisPoint = Offset(0F, -yLength * 3 / 4F)


            foldPath.reset()
            foldPath.moveTo(XHalfAxisPoint.x, XHalfAxisPoint.y)
            foldPath.quadraticBezierTo(ld.x, ld.y, pointerPoint.x, pointerPoint.y)
            foldPath.quadraticBezierTo(rt.x, rt.y, YHalfAxisPoint.x, YHalfAxisPoint.y)
            foldPath.close()


            pageOutline.reset()
            pageOutline.moveTo(-size.width, -size.height)
            pageOutline.lineTo(-size.width, 0F)
            pageOutline.lineTo(0F, 0F)
            pageOutline.lineTo(0F, -size.height)
            pageOutline.close()

            blankOutline.reset()
            blankOutline.moveTo(0F, 0F)
            blankOutline.lineTo(YHalfAxisPoint.x, YHalfAxisPoint.y)
            blankOutline.lineTo(XHalfAxisPoint.x, XHalfAxisPoint.y)
            blankOutline.close()

            clipPath.reset()
            //剔除被裁剪的部分blankOutline
            clipPath.op(pageOutline, blankOutline, PathOperation.Difference)

            canvas.clipPath(clipPath){
                canvas.translate(-size.width, -size.height){
                    canvas.drawRect(page.frontColor)
                    canvas.drawContent()
                }
            }


            //绘制折角
            clipPath(foldPath){
                //这里我们铺满把，就不旋转灰色背景了，反正都要裁剪
                canvas.drawRect(page.backColor, topLeft = Offset(-size.width,-size.height),size= Size(size.width,size.height))
                val t = atan2(pointerPoint.y,(pointerPoint.x - XHalfAxisPoint.x)) + PI
                //我们要把（XHalfAxisPoint.x,0）作为旋转中心，这里要计算新的夹角，但是在第三象限计算夹角需要做转换，转为第一象限便于计算，当然也可以使用atan
                val degree = Math.toDegrees(t).toFloat()
                Log.d(TAG,"drawBottomRightDragState degree = $degree")
                rotate(degrees = Math.toDegrees(t).toFloat(),pivot = Offset(XHalfAxisPoint.x,0f)){ //图片按“露出”的1/2位置（XHalfAxisPoint.x,0f)）旋转
                    page.imageBitmap?.let {
                        //由于原点在(size.width,size.height)，所以，x轴为负值，当然，图片展示在地下是不对的，需要和灰色背景一样往上移动size.height
                        // （我们这里使用的size.height，其实因为这里和image大小一样，理论上应该用image.width）
                        drawImage(it,  Offset(-xLength ,-size.height))
                    }
                }
            }


            //绘制原点与触点的连线
            canvas.drawLine(start=Offset(0F, 0F), end = pointerPoint, color = Color.Red)
            //绘制切线
            canvas.drawLine(start=XHalfAxisPoint, end =YHalfAxisPoint, color = Color.Blue)
            //绘制1/2等距离切线
            canvas.drawLine(start=Offset(-xLength + 0.5f, 0F),end = Offset(0F, -yLength),  color = Color.Blue)
            //绘制3/4等距离切线
            canvas.drawLine(start=XControlAxisPoint, end =YControlfAxisPoint, color = Color.Blue)

        }


    }

    private fun drawTopRightRightDragState(
        canvas: ContentDrawScope,
        pointerOffset: Offset,
        page: Page
    ) {
        val size = canvas.size
        val blankOutline = page.blankOutline
        val foldPath = page.foldPath
        val clipPath = page.clipPath
        val pageOutline = page.pageOutline

        canvas.translate(size.width, 0F) {

            var pointerPoint = Offset(
                pointerOffset.x - size.width,
                pointerOffset.y - 0
            )
            // atan2斜率范围在 -PI到PI之间，因此第三象限为atan2 =  atan - PI, 那么atan = PI  + atan2

            val startPoint = Offset(0F, 0F);

            val pointerRotate = atan2(pointerPoint.y - startPoint.y, pointerPoint.x - startPoint.x) + PI


            val _xLength = hypot(
                pointerPoint.x - startPoint.x,
                pointerPoint.y - startPoint.y
            ) / cos(pointerRotate)

            var xLength =  0F
            var yLength = 0F


            if (_xLength > size.width * 2.0) {
                //如果满足这个条件，意味着需要重新计算pointerPoint，因为没有形成垂直关系
                xLength = (size.width * 2);
                yLength = xLength / tan(pointerRotate).toFloat()

                var adjustRotate = atan(abs(yLength) / abs(xLength))

                val pointerDistance = abs(yLength * cos(adjustRotate))
                val y = abs(pointerDistance * sin(PI/2 - adjustRotate))
                val x = abs(pointerDistance * cos(PI/2 - adjustRotate))

                 pointerPoint = Offset(
                     -x.toFloat(),
                    y.toFloat()
                )

            }else{
                 xLength = _xLength.toFloat();
                 yLength = xLength / tan(pointerRotate).toFloat()

            }

            val XHalfAxisPoint = Offset(-xLength / 2F, 0F)
            val YHalfAxisPoint = Offset(0F, -yLength / 2F)

            val controlOffset = abs(Page.CONTROL_MAX_OFFSET * (2 * pointerPoint.x / size.width))

            val ld = Offset(
                (pointerPoint.x + XHalfAxisPoint.x) / 2F + controlOffset,
                (pointerPoint.y + XHalfAxisPoint.y) / 2F
            )
            val rt = Offset(
                (pointerPoint.x + YHalfAxisPoint.x) / 2F,
                (pointerPoint.y + YHalfAxisPoint.y) / 2F - controlOffset
            )

            val XControlAxisPoint = Offset(-xLength * 3 / 4F, 0F)
            val YControlfAxisPoint = Offset(0F, -yLength * 3 / 4F)


            foldPath.reset()


            foldPath.moveTo(XHalfAxisPoint.x, XHalfAxisPoint.y)
            foldPath.quadraticBezierTo(ld.x, ld.y, pointerPoint.x, pointerPoint.y)
            foldPath.quadraticBezierTo(rt.x, rt.y, YHalfAxisPoint.x, YHalfAxisPoint.y)
            foldPath.close()


            foldPath.moveTo(XHalfAxisPoint.x, XHalfAxisPoint.y)
            foldPath.quadraticBezierTo(ld.x, ld.y, pointerPoint.x, pointerPoint.y)
            foldPath.quadraticBezierTo(rt.x, rt.y, YHalfAxisPoint.x, YHalfAxisPoint.y)
            foldPath.close()


            pageOutline.reset()
            pageOutline.moveTo(-size.width, 0F)
            pageOutline.lineTo(-size.width, size.height)
            pageOutline.lineTo(0F, size.height)
            pageOutline.lineTo(0F, 0F)
            pageOutline.close()

            blankOutline.reset()
            blankOutline.moveTo(0F, 0F)
            blankOutline.lineTo(YHalfAxisPoint.x, YHalfAxisPoint.y)
            blankOutline.lineTo(XHalfAxisPoint.x, XHalfAxisPoint.y)
            blankOutline.close()


            clipPath.reset()
            clipPath.op(pageOutline, blankOutline, PathOperation.Difference)
            canvas.clipPath(clipPath){
                canvas.translate(-size.width, 0F){
                    canvas.drawRect(page.frontColor)
                    canvas.drawContent()
                }
            }


            //绘制折角
            clipPath(foldPath){
                //这里我们铺满把，就不旋转灰色背景了，反正都要裁剪
                canvas.drawRect(page.backColor, topLeft = Offset(-size.width,0f),size= Size(size.width,size.height))
                val t = atan2(pointerPoint.y,(pointerPoint.x - XHalfAxisPoint.x)) + PI
                //我们要把（XHalfAxisPoint.x,0）作为旋转中心，这里要计算新的夹角，但是在第三象限计算夹角需要做转换，转为第一象限便于计算，当然也可以使用atan
               // val degree = Math.toDegrees(t).toFloat()
              //  Log.d(TAG,"drawTopRightDragState degree = $degree")
                rotate(degrees = Math.toDegrees(t).toFloat(),pivot = Offset(XHalfAxisPoint.x,0f)){ //图片按“露出”的1/2位置（XHalfAxisPoint.x,0f)）旋转
                    page.imageBitmap?.let {
                        //由于原点在(size.width,size.height)，所以，x轴为负值，当然，图片展示在地下是不对的，需要和灰色背景一样往上移动size.height
                        // （我们这里使用的size.height，其实因为这里和image大小一样，理论上应该用image.width）
                        drawImage(it,  Offset(-xLength+0.5f,0f))
                    }
                }
            }


            canvas.drawLine(start = Offset(0F, 0F), end = pointerPoint, color = Color.Red)
            canvas.drawLine(start = Offset(-xLength, 0F), end = Offset(0F, -yLength), color = Color.Blue)
            canvas.drawLine(start = XHalfAxisPoint, end = YHalfAxisPoint, color = Color.Blue)
            canvas.drawLine(start = XControlAxisPoint,end =  YControlfAxisPoint, color = Color.Blue)

        }


    }

}

@Stable
class Page {

    val textPaint: android.graphics.Paint = TextPaint();

    var paint: Paint = Paint();

    var foldPath: Path = Path()

    var blankOutline = Path()

    var pageOutline = Path()

    var clipPath = Path()

    var frontColor = Color.White
    var backColor = Color.LightGray

    var snapshot = true

    var imageBitmap : ImageBitmap? = null;

    init {
        paint.style = PaintingStyle.Fill
        paint.color = Color.Red
        paint.isAntiAlias = true

        textPaint.textSize = 36F;
        textPaint.color = 0xFF000000.toInt();
    }


    companion object {
        const val STATE_IDLE = 0
        const val STATE_DRAGING_EXCEEDE = 1
        const val STATE_DRAGING_TOP = 2
        const val STATE_DRAGING_MIDDLE = 3
        const val STATE_DRAGING_BOTTOM = 4

        const val CONTROL_MAX_OFFSET = 50

    }
}

以上源码，后续我们也会放到git上

附: Github源码

Android Compose UI绘制翻页效果实践

前言

本篇效果

Compose UI Canvas 基础知识

Compose UI Canvas 优化部分

Compose UI Canvas 弱化部分

Compose UI Matrix

关于Compose UI的Matrix

open gl Matrix

Android Graphic Matrix

Compose UI Matrix

Compose UI 坐标体系

本篇难点

难点1：截图问题

难点2： 图像翻转

难点3：折角区域计算

难点4：背图旋转

难点5： 越界处理

事件处理

用法

总结

本篇源码

难点2：图像翻转

难点5：越界处理
