背景：

背景是一个类似脑图的迭代需求。脑图本身是团队里以前就做好的功能。此前是基本满足需求。每次渲染的脑图卡片节点不到100个。 不过这次的需求有变，需要展示历史上的所有节点。节点数量可能达到几百个上千个。 这时候问题来了： 因为节点的卡片是一个比较复杂的样式。发现起始渲染会变得卡顿，需要很久才会渲染出第一帧画面。 一开始是直接渲染出一整个脑图，然后用overflow实现滚动，但是全部节点的时候，canvas高度达到数万像素。浏览器根本渲染不了这么大的canvas，直接白屏了。 后来改成canvas为用户窗口大小，但也是比较慢，拖拽的时候也不流畅，不跟手了，拖拽后明显延迟几百毫秒画面才动。 官网说的优化手段都做了后，结果还是不尽人意。如果继续优化只能改源码了，有点得不偿失。 最后只能换一个稍微底层一点的框架，这样能细致的掌控优化细节。 最终选择 konva.js 来实现的。 完成脑图渲染后，如果不做优化，还是满足不了性能要求的，甚至不如之前 。 这时候让我们看看konvajs官方给出的优化手段有哪些？以及为什么这些优化有效果呢？

优化目标：

当然我们最终的优化目标始终都是：

  1. 尽可能少地计算
  2. 尽可能少地绘制

konva 优化手段和原理：

  1. canvas 不要过大。
  2. 移动的最好要禁止缩放视窗。（因为 canvas 是像素渲染，不是矢量渲染的，如果缩放，为了保证形状清晰，必须要重新计算。比如放大操作，其实也相当于在一个像素密度更高的手机上渲染了）。
  3. 性能不佳的设备可手动设置 Konva.pixelRatio = 1，（这个原因和上一个一样）。
  4. 设置 listening(false)。减少不必要的事件监听。（canvas 本身是没有绘制元素的点击操作事件的，konva 自己在 js 层模拟实现了类似 dom 的冒泡事件，这个当然越少越好）
  5. 图层管理-如果可以的话不要让太多的元素集中在一个图层上，当然这也和你的场景有关。这里的图层 ，kanva 会对每个图层（layer）单独绘制一个 canvas，大量图形如果都在同一个图层上，这样每次重绘都会重新计算所有元素。另外在拖动某个元素时，可以把它拿到另一个图层，同理，这样拖拽的过程中，就会只重绘拖拽图层的内容，而全部元素的图层只在拖拽开始和结束的时候重绘 2 次。
  6. 形状 缓存 Shape Caching - 这里的 caching 操作 kanva 在内部会将绘制的图形转换为像素图。后续操作就会直接操作这个图。能明显提高渲染速度。（这里为什么变成像素图就能提高了，后面再详述）。但是使用这个 api 也要注意，1. 因为像素化了，所有后面对他的一些变形操作就不行了，比如将一个矩形的宽度变窄。2. 操作此 api 前不能让图形 hide 。这样会得到一个空图。可以Caching后再 hide。
  7. 保持图形较少-删除不可见的元素 透明度=0 的元素，视窗外的图形不展示。

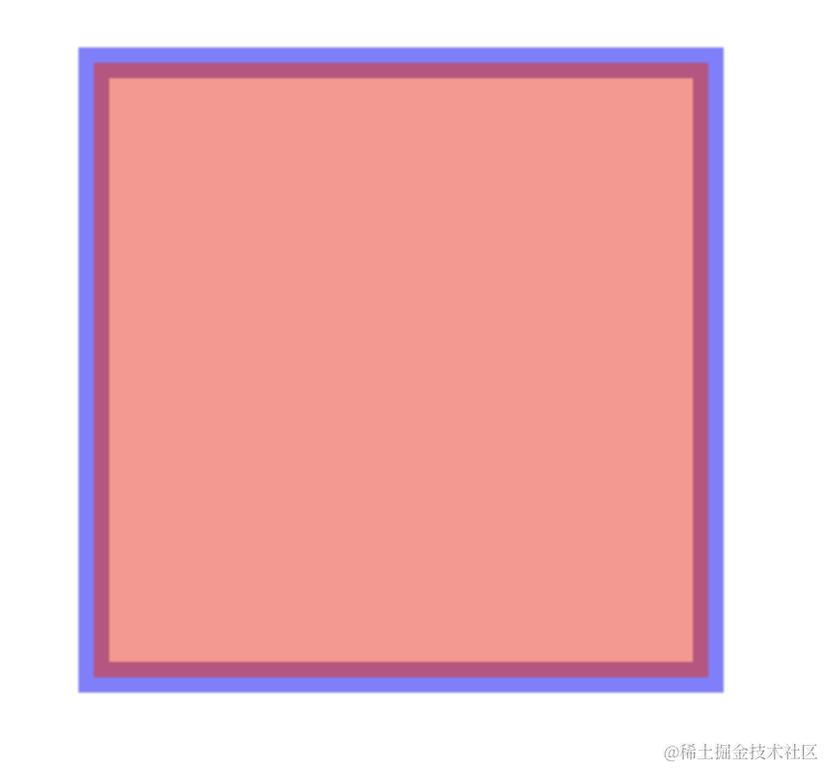

  8. 关闭完美绘图-perfectDrawEnabled(false) - 这个主要针对透明元素的配置。在 canvas 中绘制一个带边框的矩形，其实和 dom的 border 是不同的。canvas 的边框 stroke() 是沿着线向 2 侧延伸。也就是说绘制一个2px 的边框。1px 在矩形的width内，1px 在 矩形的 width 外。这样也导致了当我们想绘制一个半透明的效果的矩形时，得到了如下的诡异效果：
const canvas = document.querySelector('#can')
const c2d = canvas.getContext('2d')
c2d.fillStyle = 'red'
c2d.strokeStyle = 'blue'
c2d.lineWidth = 10
c2d.globalAlpha = 0.5
c2d.strokeRect(100, 100, 200, 200)
c2d.fillRect(100, 100, 200, 200)

CleanShot 2024-04-27 at 13.35.47@2x.png

填充的红色半透明 和 边框向内延伸的一半蓝色半透明混合成了 深红色！ konva默认会打开perfectDrawEnabled，避免这种现象，原理是先在一个缓冲 canvas 中绘制好非透明的形状后，再在当前图层绘制缓冲 canvas 的像素。详见 kanva 源码中 Shape.ts 下 _useBufferCanvas 方法相关的代码 如果我们没有半透明的元素可以直接设置 perfectDrawEnabled ： false 9. 如果我们不需要对描边单独做阴影，可以设置 shape.shadowForStrokeEnabled(false)， 原理同上，konvas 为了避免诡异效果，做了缓冲处理。 10. 如果一个图形有细微的描边，可以对细微描边可以设置 shape.hitStrokeWidth(0) 取消描边的点击。这很好解释，节约了对描边的位置计算。在一个圆角矩形中，点击是否命中描边，所需的计算也是很多的。 11. 其他优化就不细说了，比如优化动画，及时释放内存。 12. 对于大量数据。我们也可以自己做一些队列，异步渲染，避免卡顿，每次渲染一小部分。中间最好留给用户 10 几 ms 的空间，用户操作能较好的减少卡顿感。 把上面的优化做完，我们就能看到明显比一开始流畅了不少。 但是有些地方我们还不是很明白。 比如：

  1. 对不相关的元素设置 listening(false)，发现优化效果很有限。
  2. 对图形 cache，变成图片，发现虽然首次渲染会变慢一点，但是重绘的渲染速度大幅增加，可以做到完全跟手的状态了。

为何不同的优化手段效果不同？还有没有别的优化手段了？

mdn 上提示对canvas的优化：

在 mdn 中我们能看到一些官方推荐的优化手段：

  1. 离屏渲染， offscreenCanvas- 现代很多浏览器都支持了这个功能，这个可以在 web worker 中渲染 kanvas ，避免了主线程中影响用户操作，造成卡顿感。渲染本身的速度没有变。
  2. 避免浮点数的坐标点，用整数取而代之- 浮点数的坐标会让浏览器额外的处理抗锯齿计算。（什么是抗锯齿？其实就是针对人眼看到的形状边缘的像素进行优化，让人眼看起来更好看。比如一个 0.5px 的黑色线，画在一个白底上。显示器不可能真的显示出 0.5px 来，计算机就会计算出一个灰色的线，模仿 0.5px 的线。）
  3. 不要在用drawImage时缩放图像 - 最好缓存不同尺寸的图片。
  4. 使用多层画布去画一个复杂的场景 - 在上面已经说过类似的了，也是避免每次重绘很多的图形。
  5. 用 CSS 设置大的背景图-也是为了减少 canvas 中的元素。
  6. 用 CSS 变换特性缩放画布 - 这个的原因后面我们详述。
  7. 关闭透明度 - 如果不需要透明可以 把 alpha 选项设置为 false
  8. 更多的贴士
    • 将画布的函数调用集合到一起（例如，画一条折线，而不要画多条分开的直线）
    • 避免不必要的画布状态改变
    • 渲染画布中的不同点，而非整个新状态
    • 尽可能避免 shadowBlur特性
    • 尽可能避免 text rendering
    • 尝试不同的方法来清除画布 (clearRect()vs. fillRect()vs. 调整 canvas 大小)
    • 有动画，请使用window.requestAnimationFrame() 而非window.setInterval()
    • 请谨慎使用大型物理库

上面的优化手段，有些我们做可以可以实现如： 避免浮点数的坐标点。但有些是需要在konva 这种框架层面去做的，比如 将画布的函数调用集合到一起， 比如绘制多个矩形组成的形状，我们可以直接绘制一个多边形来，理论上会比绘制多个矩形来的快。但是那样需要很多数学知识，做业务时不会给我们那么多时间研究。

看到这里我们有学会了不少优化手段，但是为何做这些操作能带来性能提高呢，这些不同的优化操作效果有什么不同呢？

进入canvas源码，寻找优化原理

接下来我们再稍稍深入一点看看 canvas 是如何绘制图形的。 以 chromium 内核为例。chromium源码很大，数十G，我们只是查阅，没必要都下载下来，可以直接在 web 上看源码（chromium/src - Chromium Code Search） 另外还有一份源码说明,可以先在这里搜索（docs - Chromium Code Search） 我们搜索 canvas 或者 canvas 的一些 api 作为关键字，虽然里面看不太懂代码，但从中可以摸索到一个关键字 Skia 在 how_cc_works.md 中描述

PaintCanvas is the abstract class to record paint commands. It can be backed by either a SkiaPaintCanvas (to go from paint ops to SkCanvas) or a PaintRecordCanvas (to turn paint ops into a recorded PaintRecord).

查看Skia官网滑雪 --- Skia，这是一个跨平台的图形引擎。 并且确实是 chromium 中 canvas的图形引擎。

在官方文档中，可以发现，Skia 的 api 和 canvas 的十分类似。都支持画一些形状、渲染文本等操作。

另外 skia 还支持多种后端，包括 Raster，或者 OpenGL， Vulkan 等 GPU 驱动，PDF 输出。

我们在浏览器的设置界面能找到一个开关。是否开启硬件加速，默认是开启的。这个的作用其实就是利用 gpu 的驱动来渲染。如果关闭了就会完全用 cpu 去计算像素。

skia的后端如果选择 Raster 意思就是在 skia 内部用 cpu 计算每个像素。 而如果选择 Vulkan 等 gpu 驱动，skia 就会生成对应的 gpu 着色器，并利用 gpu api 来渲染。

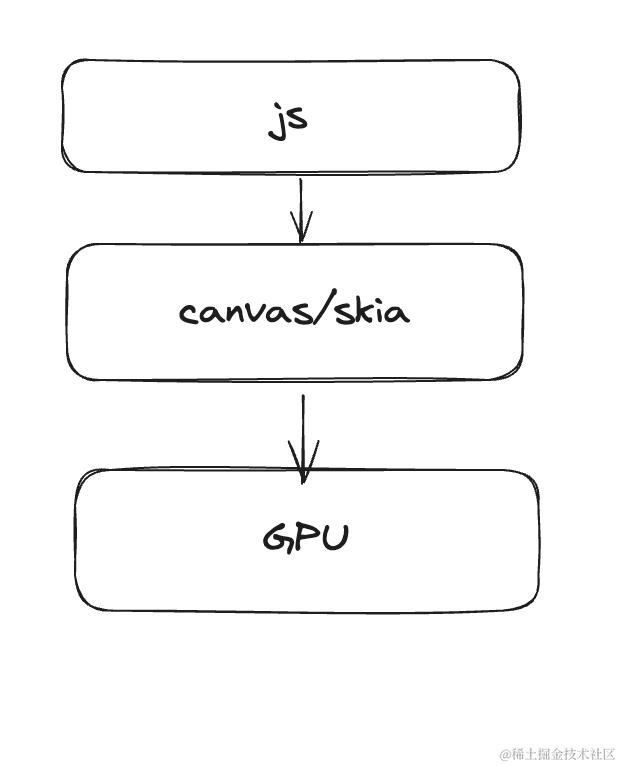

可以看出硬件加速的情况下，主要渲染流程如下：

CleanShot 2024-04-27 at 19.31.58@2x.png

gpu 如何加速图型渲染的呢？

我们知道 gpu 和 cpu 不同，他有许许多多的小核心来并发处理像素。 另外 gpu 主要有 2 种着色器，顶点着色器和片元着色器，这里我们可以简单认为就是处理顶点位置偏移和像素颜色的小函数。 cpu 会将计算好的每个点的位置(或颜色纹理)放到一个连续的内存空间下。 gpu 对这段连续的内存进行并发吞吐。数百数千个核心同时工作。对每个点可以单独分配一个核心进行着色器计算。 这样就可以利用gpu 着色器来合成像素颜色等操作。大大节省了 cpu 的运算。

我们也发现了，要想提高效率，能让 gpu 做的就决不让 cpu 去做。我们把 gpu 能做的操作都给他就行啦～ 其实现在的电脑无论是核显还是独显，性能都很强大了。普通的 intel 核显都能流畅跑一些网络游戏。

gpu具体能做什么？

相比 cpu，他能做的事其实非常少！ skia 能画矩形，这部分想让gpu 来做，直接画一个矩形，行吗？抱歉不行。

opengl的绘制流程：

以 openGl 为例，看一下绘制一个图形的主要流程如下：

// 创建并编译着色器
GLuint vertexShader = glCreateShader(GL_VERTEX_SHADER);
glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);
glCompileShader(vertexShader);

GLuint fragmentShader = glCreateShader(GL_FRAGMENT_SHADER);
glShaderSource(fragmentShader, 1, &fragmentShaderSource, NULL);
glCompileShader(fragmentShader);

// 创建着色器程序
GLuint shaderProgram = glCreateProgram();
glAttachShader(shaderProgram, vertexShader);
glAttachShader(shaderProgram, fragmentShader);
glLinkProgram(shaderProgram);

// 创建并填充缓冲区
GLuint VBO;
glGenBuffers(1, &VBO);
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

// 创建并使用顶点数组对象
GLuint VAO;
glGenVertexArrays(1, &VAO);
glBindVertexArray(VAO);
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);

// 绘制图形
glUseProgram(shaderProgram);
glBindVertexArray(VAO);
glDrawArrays(GL_TRIANGLES, 0, 3);

glDrawArrays 绘制图形

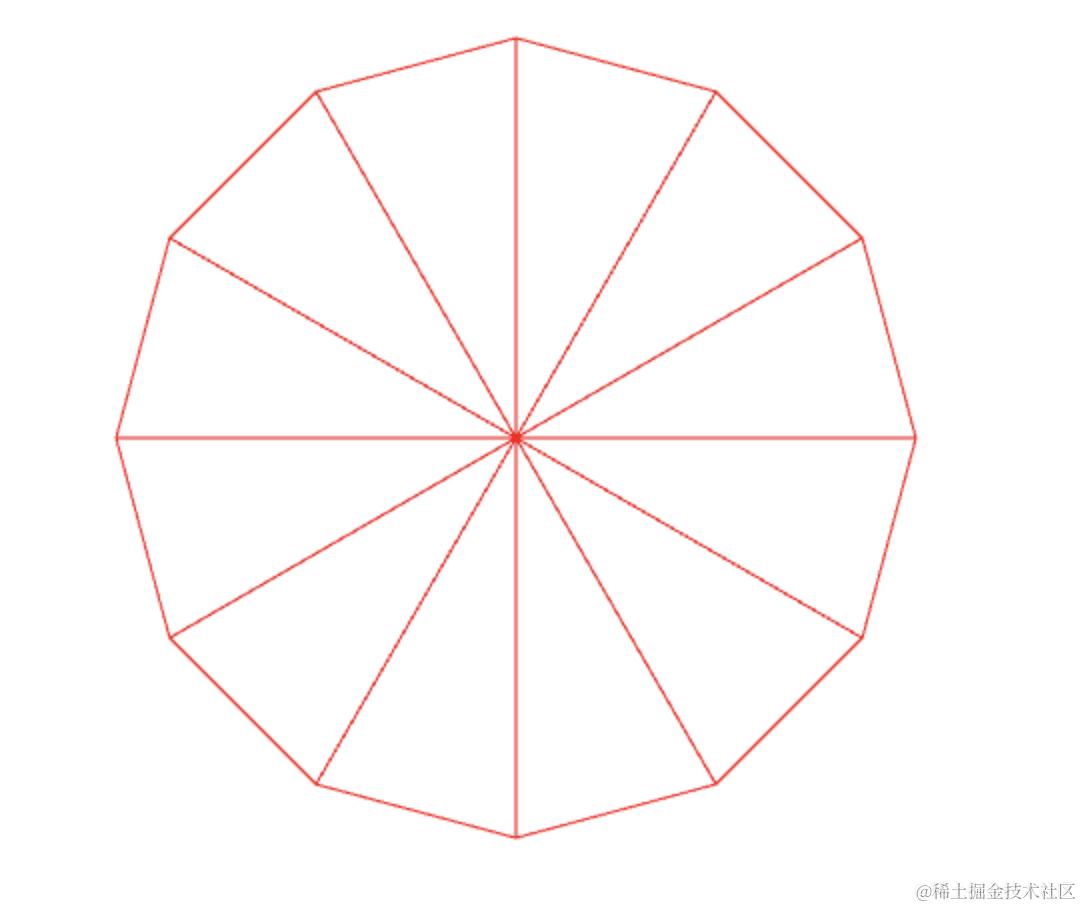

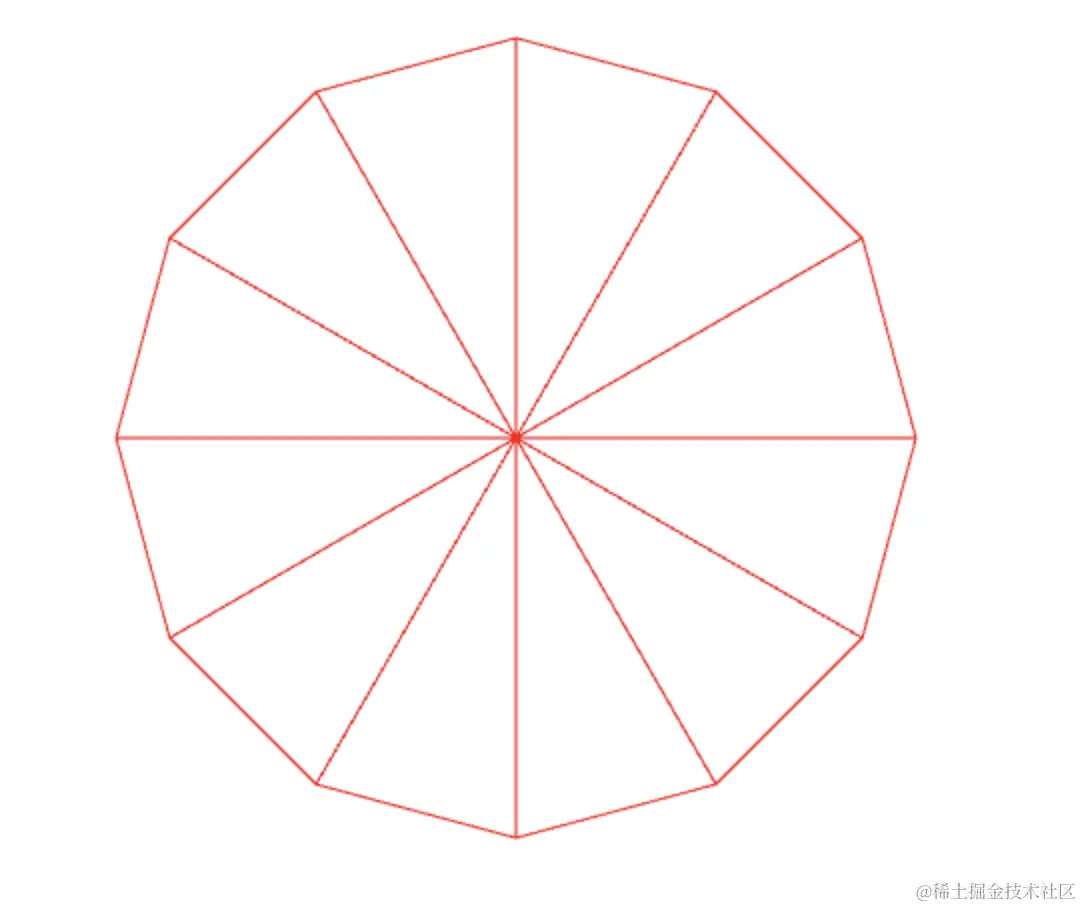

glDrawArrays函数可以绘制图形。但只能绘制：点，线，三角形。想绘制一个矩形只能用 2 个三角形拼出来。 同理，如果想绘制一个圆形，就必须手动绘制一个连续的线段围成一个圆形，或者n 个三角形绕一圈形成一个原型。具体需要多少个三角形，这个 skia 会根据当前绘制的大小和屏幕自动进行处理。像素越高，尺寸越大，为了保证看起来是圆形，三角形就越多。

CleanShot 2024-04-27 at 17.12.20@2x.png

着色器能做那些工作呢？

顶点着色器

对于顶点着色器，我们可以对点的位置进行计算，gpu主要用途是 3d 渲染，而 3d 渲染里的近大远小，最终渲染到2d 的显示器上，其实就是一次对顶点的齐次坐标变换而已！ 顶点坐标系天生就是处理向量变换的。 此时比如想让一个矩形缩小，可以利用如下的着色器:

#version 300 es
precision mediump float;

// 输入的顶点位置
in vec2 a_position;

// 输出的顶点位置
out vec2 v_position;

void main() {
  // 将顶点位置缩小一半
  v_position = a_position * 0.5;

  // 将处理后的顶点位置传递给片元着色器
  gl_Position = vec4(v_position, 0.0, 1.0);
}

片元着色器

对于片元着色器，我们可以用他进行像素点颜色计算，比如将像素点变成半透明：

#version 300 es
precision mediump float;

// 输入的颜色
uniform vec4 u_color;

// 输出的颜色
out vec4 outColor;

void main() {
  // 将颜色的alpha值设置为0.5
  outColor = vec4(u_color.rgb, 0.5);
}

或者进行像素模糊的滤镜：

precision mediump float;

uniform sampler2D u_image;
uniform vec2 u_textureSize;
varying vec2 v_texCoord;

void main() {
vec2 onePixel = vec2(1.0, 1.0) / u_textureSize;
vec4 color = (
  texture2D(u_image, v_texCoord - onePixel) +
  texture2D(u_image, v_texCoord) +
  texture2D(u_image, v_texCoord + onePixel)
) / 3.0;
gl_FragColor = color;
}

处理纹理

另外opengl 还能加载图片作为纹理。

// 假设你已经加载了图片数据，并创建了一个纹理

GLuint texture;

glGenTextures(1, &texture);

glBindTexture(GL_TEXTURE_2D, texture);

glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, width, height, 0, GL_RGBA, GL_UNSIGNED_BYTE, imageData);



// 创建和编译着色器

// ...



// 设置纹理采样器

glUniform1i(glGetUniformLocation(shaderProgram, "u_texture"), 0);



// 绘制矩形

glDrawArrays(GL_TRIANGLES, 0, 6);

处理图片的时候， gpu也是将图片数据放到缓冲区中然后并发处理每个图片的每个像素点。

其他功能：

opengl 还能进行抗锯齿处理，这种功能在很多 gpu 驱动中都自带了。

目前 gpu 的主要功能就是这些了， 其实上面说的并不完全绝对，具体还需要根据不同的 GPU ，驱动，系统平台等情况而定。比如近些年的很多 gpu和驱动支持了 MeshShader，这种着色器可以对字体渲染优化一点。

并不能完全依靠GPU：

另外，具体形状的变换等一些操作也不会完全依赖着色器，因为 skia 本身也需要用到图形的宽高 位置等信息，需要在skia内存中也有一份数据，因此很多变形应该也是 skia 本身去处理的。

GPU能渲染文字吗？

目前不能。 只能在外部计算好文字各种信息，然后再给 gpu。另外文字整形是一个比较重的操作，包括颜色，字重，斜体，对其，宽度等处理，都需要在 skia 用 cpu 去计算。这也就解释了，为什么canvas 的优化中建议我们少用 text render。

回望前面没懂的优化原理：

到这里，我们也终于明白了上面的没弄懂的优化手段了：

  1. 为什么少用 text render? 答：如上所说：文字是skia 用 cpu 计算的，比较重的操作。
  2. 为什么将卡片绘制变成图片后，重绘就能立竿见影的流畅不少。 答：这个卡片中有大量的圆角矩形，描边，阴影，文字。而圆角矩形，文字都是需要 cpu 大量计算。圆角矩形描边有很多的三角形拼成的。但是如果cache 成一个图片，那重绘时 gpu 就直接拿到图片纹理，进行并发的像素渲染了。速度快得多。即使图片里的像素再复杂也无所谓了。但是同样也有缺点。因为文字也变成图片了，就不是矢量图形了，仔细看起来，可能看起来和 skia 直接渲染的文字，在微小像素上有少许差异。另外就是内存占用会增多一些。
  3. 为什么建议css 缩放而不是canvas 内部缩放。 答：canvas内部需要重新计算图形的位置大小。但是在 css 中变形，也是有硬件加速的，也相当于直接利用 gpu 的着色器去缩放 canvas 这个“图片”，会减少一些 cpu 的计算。
  4. 为什么“将画布的函数调用集合到一起（例如，画一条折线，而不要画多条分开的直线）”？ 答：gpu 对数据处理是整块整块并发吞吐的，一次性喂给他的数据越多，越整齐，他的效率也越高，而不是每次给他一点。另外重复调用 canvas api也会有一些损失。
  5. 为何“避免不必要的画布状态改变” 答：每次状态的声明比如fillStyle，从 GPU 角度，其实可以看成相当于声明或修改了一次着色器。虽然 gpu 并发很高，但是我们也尽量少的声明不必要的着色器。

其他优化手段：

  1. 对于图形中有很多带曲线的复杂图形，GPU 是当做很多三角形来处理的。所以在缩放到很小的时候，我们可以对这些曲线进行简化成多边形。比如将圆角矩形处理成 8 边形。亦或是将文字渲染成简单的形状。毕竟肉眼已经看不出来了。这其实和3d游戏优化一样，远处的物体模型会简化！
  2. 重绘的时候可以只重绘变化的部分，这个和前面多图层同理。
  3. 对于复杂的图形，我们可以使用 Path2D API， 使用这个相当于我们手动缓存了一下顶点着色器和位置的计算，有利于 canvas 和 gpu 去批量处理。

一些质疑：

对于某些优化手段在我们普遍开启硬件加速的时代。我认为效果可能没以前那么显著了 比如：

  1. “不要用浮点数，避免抗锯齿计算” 抗锯齿 gpu 内部可以自动计算。而且 gpu 里面的数据很多都是浮点数！
  2. ”不要在用drawImage时缩放图像“ 这种缩放图片用 gpu 的着色器可以做到，理论上图片纹理缩放应该对性能影响不大。 这部分我没有做实验，有兴趣的同学可以自己试试。

笔者在skia和 gpu 方面了解不是很多，如有不对的地方劳烦指正。 笔者在skia和 gpu 方面了解不是很多，如有不对的地方劳烦指正。 笔者在skia和 gpu 方面了解不是很多，如有不对的地方劳烦指正。 其中部分代码是 AI 说的。

============

实验：

我们可以手动下载一下skia 看看硬件加速效果： How to download Skia | Skia Skia Viewer | Skia

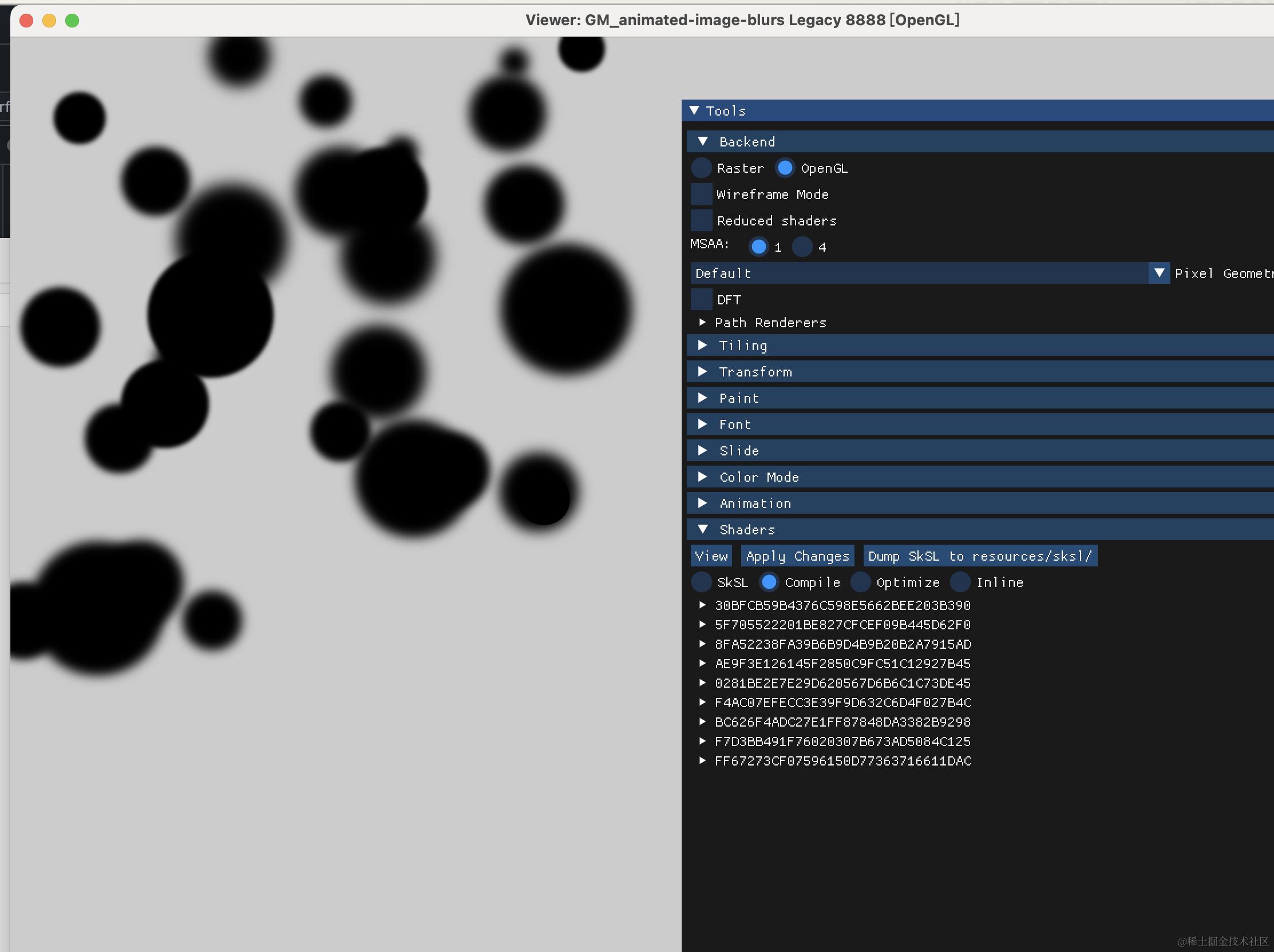

打开 Skia Viewer 测试用例后，我们按空格，可以配置。 默认 backend 是Raster，也就是纯 cpu 计算像素。我们改成另一个 GPU 驱动（opengl 或Vulkan 等），然后选择Slide 为 GM_animated-image-blurs，这是用 gpu 比较多的一个用例。 在下面的 Shaders 页签中选择 Compile，就是计算后给GPU的着色器了，虽然看不太懂里面的代码，但我们也能猜到，这些是用来分别处理不同的模糊程度的。

CleanShot 2024-04-27 at 18.31.25@2x.png

如果我们切换回 Rester 渲染，会发现直接卡主不动了。硬件加速效果还是很明显的。

参考： Documentation | Skia canvas 的优化 - Web API | MDN (mozilla.org) HTML5 Canvas All Konva performance tips list | Konva - JavaScript 2d canvas library (konvajs.org)
