RKE2 - 下一代Kubernetes

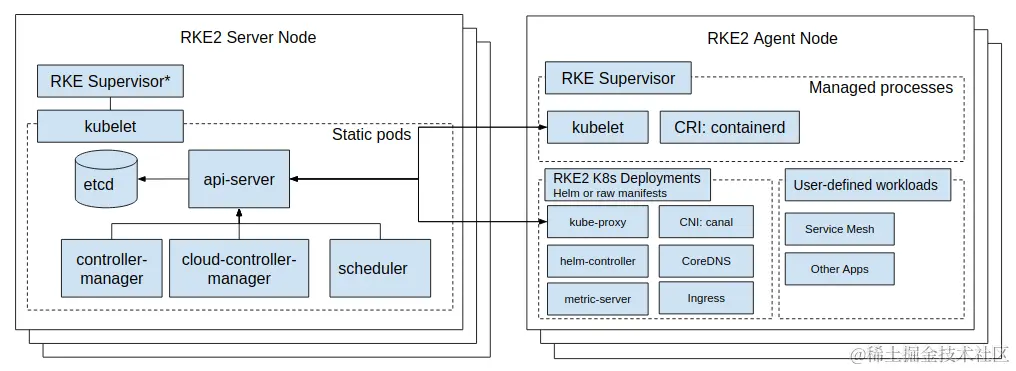

架构概述

在RKE2中，我们吸取了开发和维护我们的轻量级Kubernetes发行版K3s的经验教训，并将其应用于构建具有K3s易用性的企业级发行版。这意味着，最简单的说，RKE2是一个需要在预期参与Kubernetes集群的所有节点上安装和配置的单个二进制文件。一旦启动，RKE2就能够引导和监督每个节点的适当角色的代理，同时从网络中获取所需的内容。

RKE2 汇集了许多开源技术来实现这一切：

• K3s

  • Helm Controller

• K8s

  • API Server
  • Controller Manager
  • Kubelet
  • Scheduler
  • Proxy

• etcd

• runc

• containerd/cri

• CNI: Canal (Calico & Flannel), Cilium or Calico

• CoreDNS

• Ingress NGINX Controller

• Metrics Server

• Helm

所有这些，除了 NGINX Ingress Controller 之外，都是用Go+BoringCrypto编译和静态链接的。

流程生命周期

内容引导

RKE2从RKE2运行时镜像中获取二进制文件和清单，以运行服务器和代理节点。这意味着RKE2默认会扫描 /var/lib/rancher/rke2/agent/images/*.tar 中的 rancher/rke2-runtime 镜像（其标签与 rke2 --version 的输出相关），如果找不到，它会尝试从网络（即 Docker Hub）中拉取。然后，RKE2从镜像中提取 /bin/，将其展平到 /var/lib/rancher/rke2/data/${RKE2_DATA_KEY}/bin，其中${RKE2_DATA_KEY} 代表标识镜像的唯一字符串。

为了使 RKE2 按预期工作，运行时映像必须至少提供：

• containerd
• containerd-shim
• containerd-shim-runc-v1
• containerd-shim-runc-v2
• kubelet（Kubernetes 节点代理）
• runc（OCI 运行时）

运行时映像还提供以下操作工具：

• ctr（containerd维护和检查）
• crictl（CRI 维护和检查）
• kubectl（kubernetes集群维护与检查）
• socat

提取二进制文件后，RKE2 会将映像中的Charts提取到/var/lib/rancher/rke2/server/manifests目录中。

初始化服务器

在嵌入式 K3s 引擎服务器中，有专门的代理进程，这意味着后续启动将推迟到节点容器运行时启动。

准备组件

kube-apiserver​

拉取kube-apiserver镜像（如果尚未存在），并启动一个 goroutine 等待etcd ，然后将静态 pod 定义写入/var/lib/rancher/rke2/agent/pod-manifests/.

kube-controller-manager​

拉取kube-controller-manager镜像（如果尚未存在），并启动一个 goroutine 等待kube-apiserver ，然后将静态 pod 定义写入/var/lib/rancher/rke2/agent/pod-manifests/.

kube-scheduler​

拉取kube-scheduler镜像（如果尚未存在），并启动一个 goroutine 等待kube-apiserver ，然后将静态 pod 定义写入/var/lib/rancher/rke2/agent/pod-manifests/.

启动集群

在 goroutine 中启动 HTTP 服务器来侦听其他集群服务器/代理，然后初始化/加入集群。

etcd​

拉取etcd镜像（如果尚不存在），然后启动一个 goroutine 等待kubelet ，然后将静态 pod 定义写入/var/lib/rancher/rke2/agent/pod-manifests/.

helm-controller​

helm-controller等待kube-apiserver准备就绪后，启动 goroutine 以启动嵌入。

Initialize Agent

代理进程入口点。对于服务器进程，嵌入式 K3s 引擎直接调用它。

容器运行时

containerd​

生成containerd进程并监听终止情况。如果containerd退出则rke2进程也将退出。

Node Agent

kubelet​

生成并监督该kubelet过程。如果kubelet退出，rke2则将尝试重新启动它。一旦kubelet运行，它将启动任何可用的静态 Pod。对于服务器来说，这意味着etcd 并将kube-apiserver连续启动，允许通过静态 pod 启动的其余组件连接到并kube-apiserver开始处理。

Server Charts

在服务器节点上，helm-controller现在可以将 中找到的任何图表应用于集群/var/lib/rancher/rke2/server/manifests。

• rke2-canal.yaml 或 rke2-cilium.yaml（守护程序集、引导程序）
• rke2-coredns.yaml（部署、引导）
• rke2-ingress-nginx.yaml（部署）
• rke2-kube-proxy.yaml（守护程序集、引导程序）
• rke2-metrics-server.yaml（部署）

守护进程

RKE2 进程现在将无限期地运行，直到收到 SIGTERM 或 SIGKILL 或进程containerd退出。
