echarts 快速上手

一、第一步

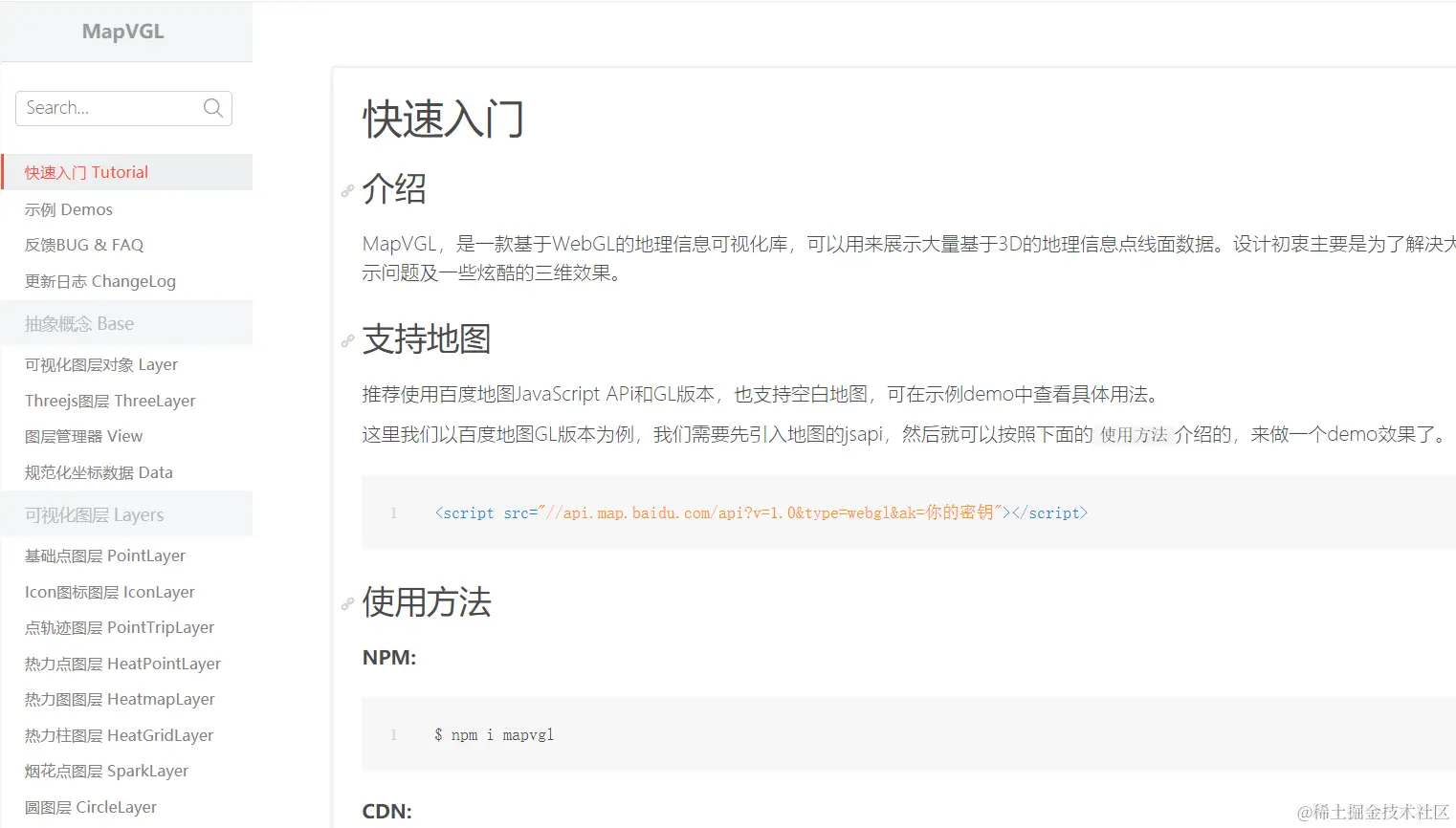

点击链接跳转到Map地理信息可视化库官网，学习相关应用知识，此处要添加的AK信息在第三步中有讲到

mapv.baidu.com/gl/docs/ind…

二、第二步

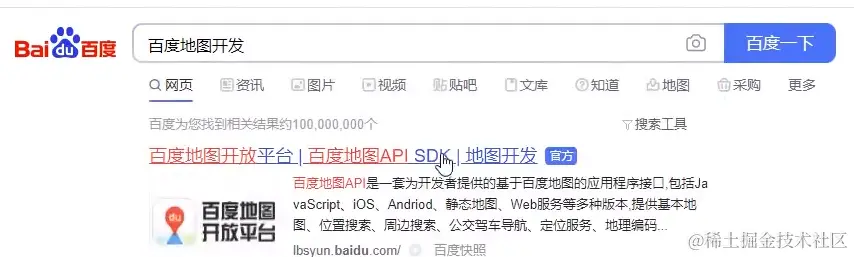

搜索百度地图开发

三、第三步

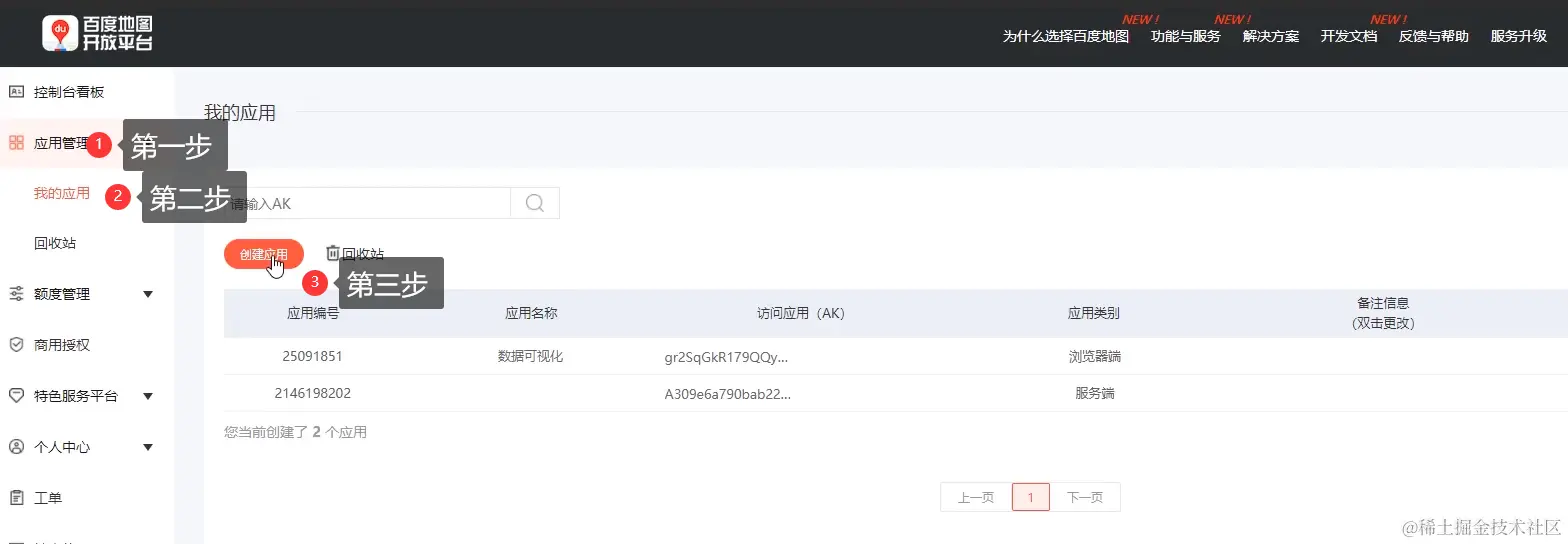

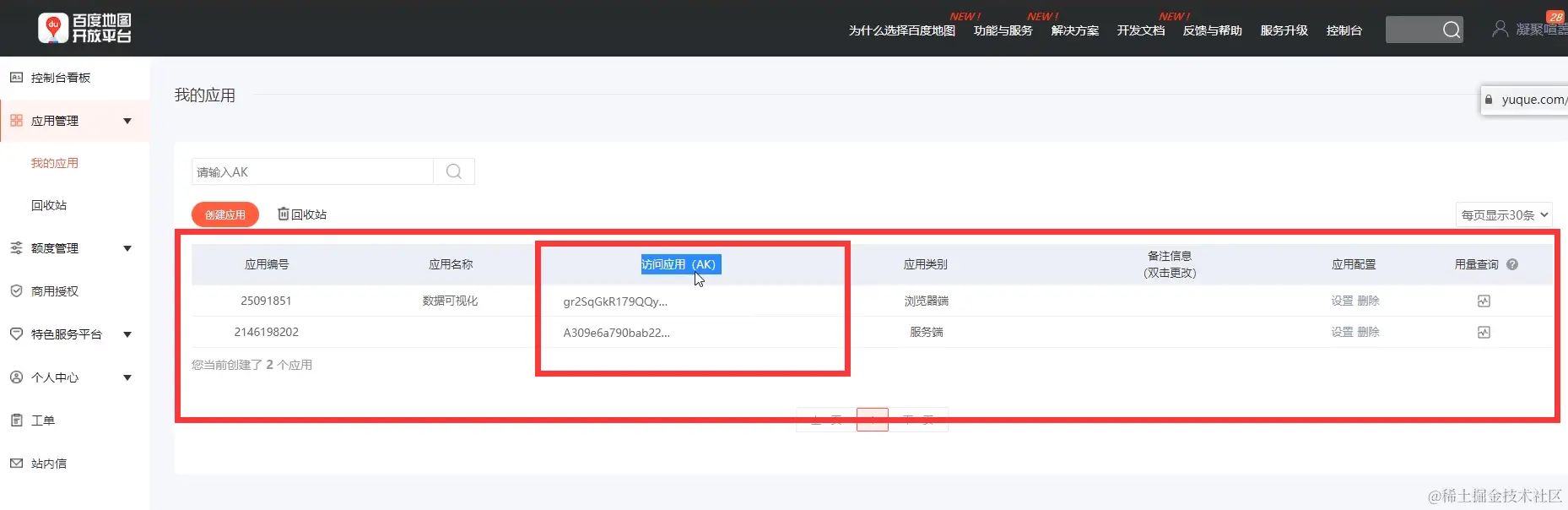

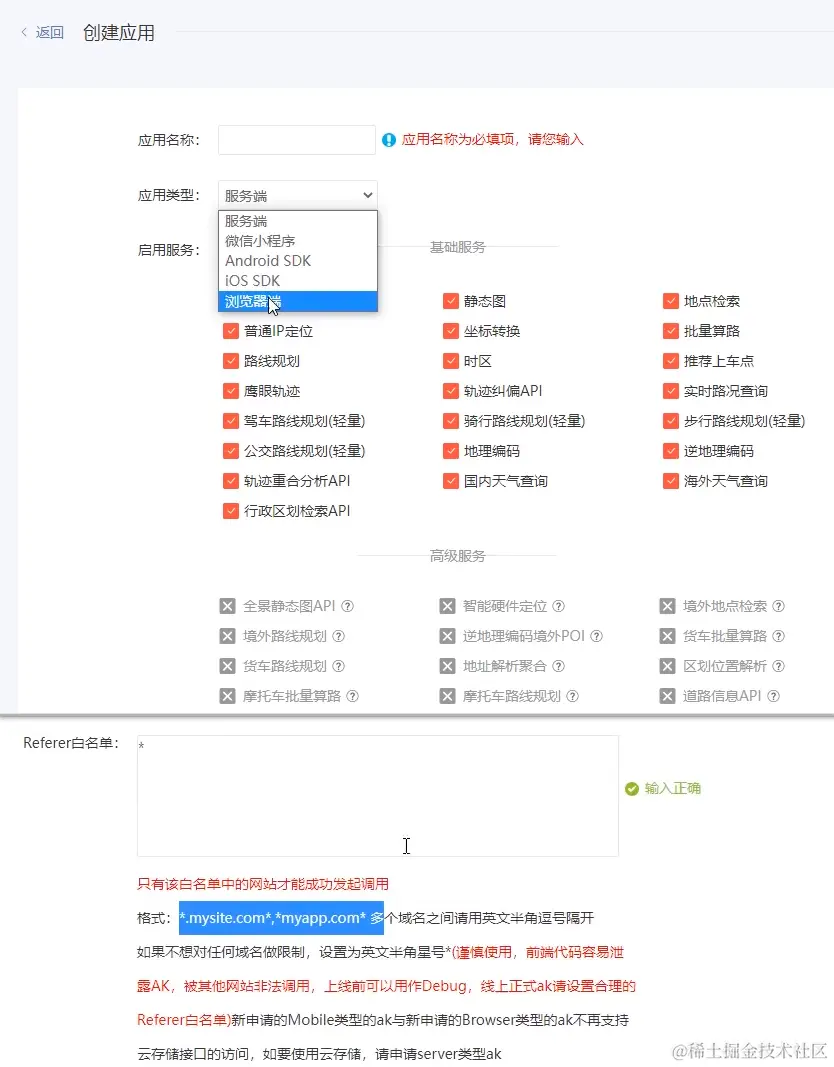

进入SDK官网之后进行创建应用

四、源码分析

www.bilibili.com/video/BV13h…

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="utf-8">
    <title>MapVGL</title>
    <meta http-equiv="X-UA-Compatible" content="IE=Edge">
    <meta name="viewport" content="initial-scale=1.0, user-scalable=no">
    <style>
    html,
    body {
        width: 100%;
        height: 100%;
        margin: 0;
        padding: 0;
    }
    #map_container {
        width: 100%;
        height: 100%;
        margin: 0;
    }
    </style>
    <script src="//api.map.baidu.com/api?v=1.0&type=webgl&ak=您的密钥"></script>
    <script src="//mapv.baidu.com/build/mapv.min.js"></script>
    <script src="static/common.js"></script>
    <script src="https://code.bdstatic.com/npm/mapvgl@1.0.0-beta.141/dist/mapvgl.min.js"></script>
</head>
<body>
    <div id="map_container"></div>

1、地图的初始化

<script>
// 地图的初始化
var map = new BMapGL.Map('map_container') //初始化map
map.centerAndZoom(new BMapGL.Point(113,23),8.5); // 设置初始化地图位置，此处设置广州的point，地图的缩放比例为8.5
map.setTilt(30) // 地图的倾斜角度
map.setHeading(30) // 设置旋转角度
var citys = ['北京','上海','深圳','广州','福州'];
var count = 20;
var data = [];

2、构造并生成数据

    while (count--){
       // 构造数据
       // var startPoint = mapv.utilCityCenter.getCenterByCityName('广州');//设置起点
       // var endPoint = mapv.utilCityCenter.getCenterByCityName('福州')//设置终点
       var startPoint = mapv.utilCityCenter.getCenterByCityName(citys[parseInt(Math.random()*citys.length)]);//设置随机起点
       var endPoint = mapv.utilCityCenter.getCenterByCityName(citys[parseInt(Math.random()*citys.length)])//设置随机终点

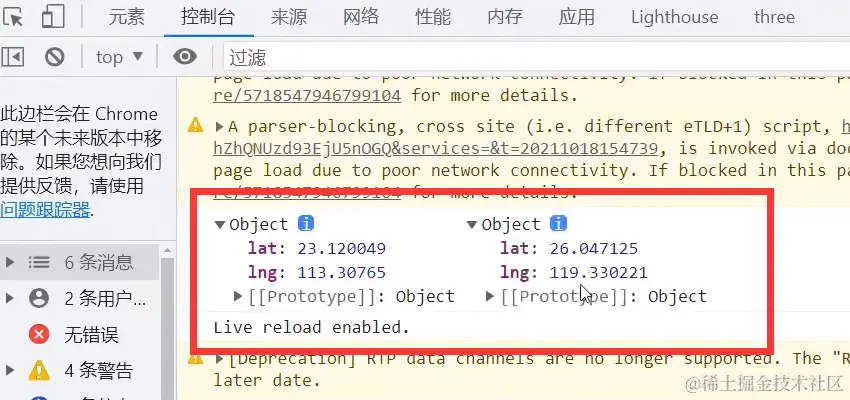

       console.log(startPoint,endPoint) // 打印如下
       // 通过传入起点和终点，生成带高度的贝塞尔曲线坐标集，可以用来生成飞线数据
       var curve = new mapvgl.BezierCurve({
           start: [startPoint.lng, startPoint.lat],
           end: [endPoint.lng, endPoint.lat]
       });

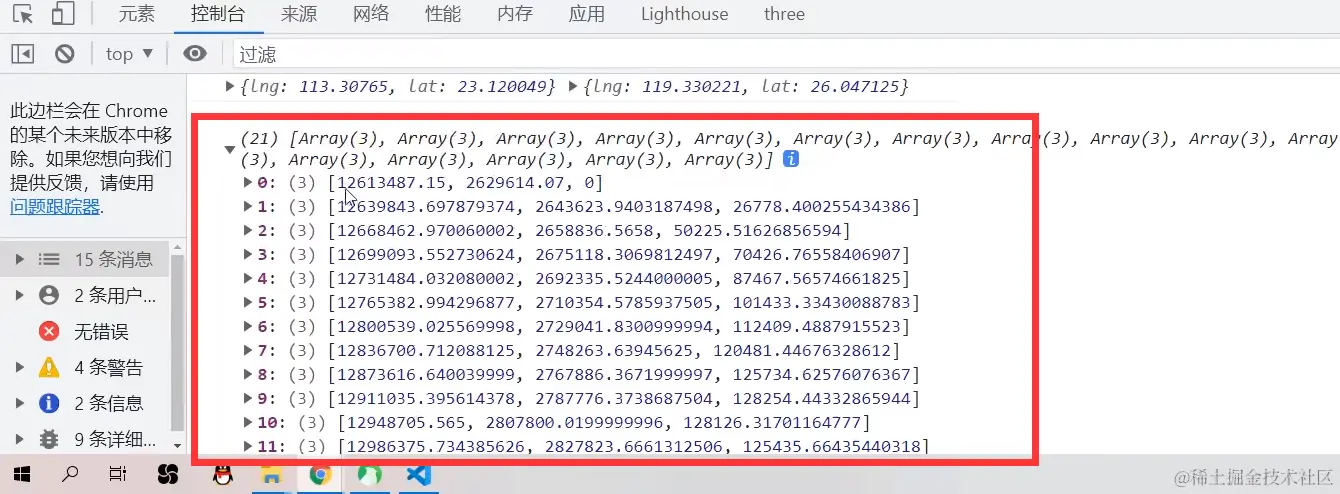

       // 生成曲线数据,打印如下
       const curveData = curve.getPoints()
       console.log(curveDate)

       // 生成数据
       data.push({
           gometry:{
               type:'LineString',
               coordinates:curveData
           },
           // 生成随机的路径线颜色值
           properties:{
               color:`rgb(${Math.floor(Math.random *255)},${Math.floor(Math.random *255)},${Math.floor(Math.random *255)})`
           }
       })
}

在这里插入图片描述

3、可视化图层

// 初始化MapVGL容器对象，用来管理各可视化图层对象。
   var view = new mapvgl.View({map:map});

   // 飞线图层
   var layer = new mapvgl.FlyLineLayer({
       // 设置路径线的style
       style:'chaos',
       // 设置路径线的速度
       step:0.5,
       color: 'rgba(50, 50, 200, 1)', // 路径的颜色
       // 根据数据data生成文理颜色
       textureColor: function(data){
           return data.properties.color
       },
       textureWidth: 10, // 线段的宽度
       textureLength: 30, // 线段长度，0 - 100
   });
   view.addLayer(layer)
   layer.setData(data)
</script>
</body>
</html>

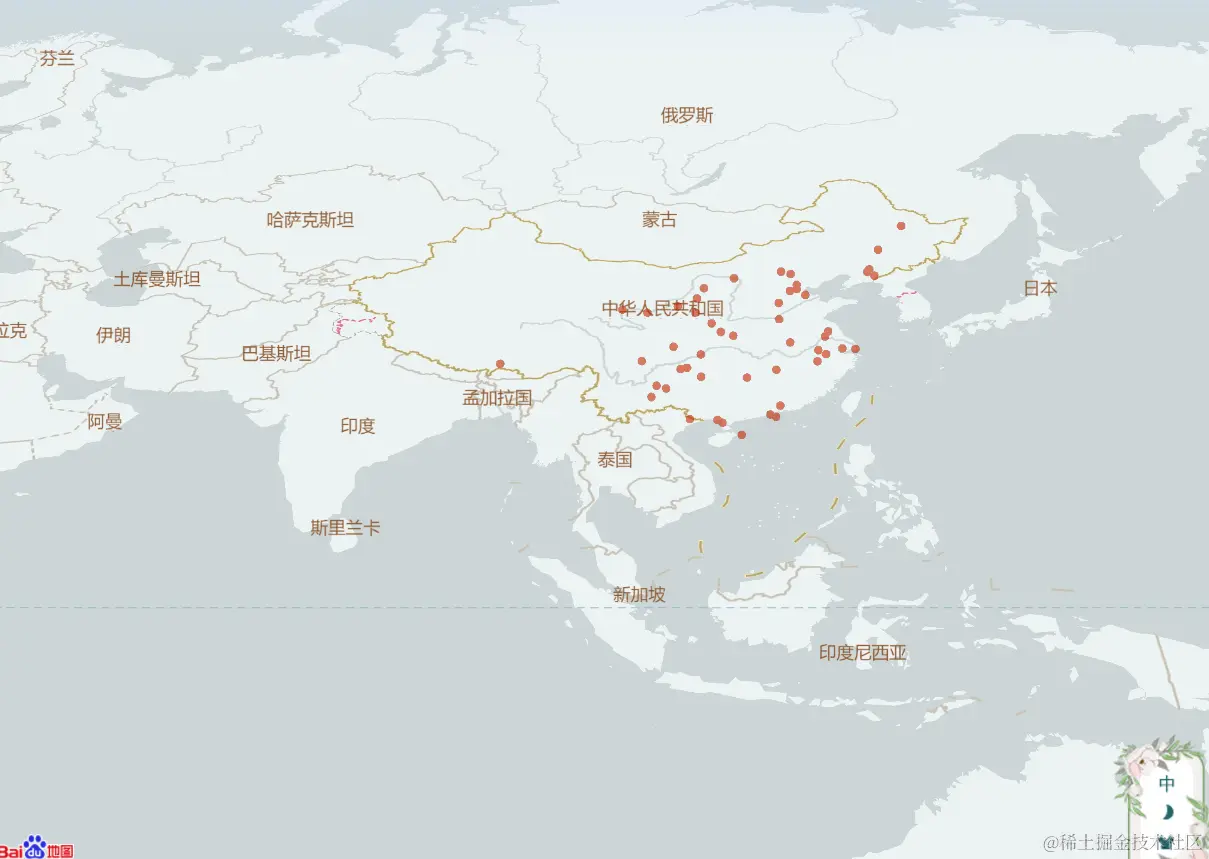

五、案例

在这里插入图片描述

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="utf-8">
    <title>MapVGL</title>
    <meta http-equiv="X-UA-Compatible" content="IE=Edge">
    <meta name="viewport" content="initial-scale=1.0, user-scalable=no">
    <style>
    html,
    body {
        width: 100%;
        height: 100%;
        margin: 0;
        padding: 0;
    }
    #map_container {
        width: 100%;
        height: 100%;
        margin: 0;
    }
    </style>
    <script src="//api.map.baidu.com/api?v=1.0&type=webgl&ak=您的密钥"></script>
    <script src="//mapv.baidu.com/build/mapv.min.js"></script>
    <script src="static/common.js"></script>
    <script src="https://code.bdstatic.com/npm/mapvgl@1.0.0-beta.141/dist/mapvgl.min.js"></script>
</head>
<body>
    <div id="map_container"></div>
    <script>
    var map = initMap({
        tilt: 50.5,
        heading: 0,
        center: [106.716879,29.044285],
        zoom: 5,
        style: whiteStyle,
        skyColors: [
            // 地面颜色
            'rgba(226, 237, 248, 0)',
            // 天空颜色
            'rgba(186, 211, 252, 1)'
        ]
    });

    var view = new mapvgl.View({
        map: map
    });

    var data = [];
    var citys = [
        '北京', '天津', '上海', '重庆', '石家庄', '太原', '呼和浩特', '哈尔滨', '长春',
        '沈阳', '济南', '南京', '合肥', '杭州', '南昌', '福州', '郑州', '武汉', '长沙',
        '广州', '南宁', '西安', '银川', '兰州', '西宁', '乌鲁木齐', '成都', '贵阳', '昆明', '拉萨', '海口'
    ];

    var randomCount = 50;

    // 构造数据
    while (randomCount--) {
        var cityCenter = mapv.utilCityCenter.getCenterByCityName(citys[parseInt(Math.random() * citys.length, 10)]);
        data.push({
            geometry: {
                type: 'Point',
                coordinates: [cityCenter.lng - 2 + Math.random() * 4, cityCenter.lat - 2 + Math.random() * 4]
            }
        });
    }

    var rippleLayer = new mapvgl.RippleLayer({
        size: 500000,
        unit: 'm',
        color: 'rgb(255, 51, 0)',
        enablePicked: true,
        onClick: (e) => { // 点击事件
            console.log(e);
        },
    });
    view.addLayer(rippleLayer);
    rippleLayer.setData(data);

    setTimeout(() => {
        rippleLayer.setOptions({
            size: 50,
            duration: 4,
            unit: 'px',
            color: 'rgb(255, 51, 0)'
        });
    }, 4000);
    </script>
</body>
</html>
