2D SDF推导3：长方形与圆角矩形 geogebra https://www.geogebra.org/classic

矩形

geogebra www.geogebra.org/classic/gae…
shadertoy www.shadertoy.com/view/MctGWX

长方形可以通过中心点、宽度和高度定义。点位置的分布主要有三种情况，分别是：

P1 点在长方形内部：对于在长方形内部的点，其到最近边界的有符号距离是负值，其绝对值是点到最近边界的最小距离。
P3, P2 点在长方形外部，水平或垂直对齐：如果点位于长方形的延长线上（即垂直或水平对齐），则其到长方形的最近距离将是其到最近边的直线距离。
P4 点在长方形外部，不与任何边对齐：对于不与长方形边界平行或垂直的外部点，其到长方形的最近距离是点到长方形最近角的欧几里得距离。

设长方形中心为 $C(x_c, y_c)$ 为中心点 $C(0, 0)$ 宽度为 $w$ ，高度为 $h$ ，任意点 $P(x, y)$ 。由于坐标轴具有对称性，只需要考虑第一象限的四种情况，对于其他象限的距离都可以通过绝对值转换到第一象限。

计算点 $P$ 水平和垂直方向上到长方形边界的距离 $dx = x - w/2$ ， $dy = y - h/2$
根据 $dx$$dy$ 正负情况可以判断如何计算距离 $d$
1. P1 点在长方形内部, 即**dx<0 and dy<0**： $d = max(dx, dy)$
2. P3, P2 点在长方形外部，水平或垂直对齐即**oneOf(dx,dy) < 0****, ** $d = max(dx, dy)$
3. P4 点在长方形外部，不与任何边对齐, 即**dx>0 and dy>0**： $d = \sqrt{dx^2 + dy^2}$

变成shader代码非常清晰

float sdf_rectangle1(vec2 pct, vec2 wh) {
  vec2 dxy = abs(pct) - wh;
  if (dxy.x > 0. && dxy.y >0.) {
    return length(dxy);
  } else {
    return max(dxy.x, dxy.y);
  }
}

但是要知道shader里面不喜欢if else. 考虑如何让两个condition变成一条语句。考虑情况2，3。 $d = \sqrt{max(dx, 0)^2 + max(dy, 0)^2}$ 在glsl中向量是支持max函数的，可以进一步简化max(dxy, vec2(0.))，但是上述公式在情况1就不适用了，结果为0，所以进一步考虑到情况1。 $max(min(dx, 0), min(dy,0))$ 上面公式在情况2，3都为0，所以最后只需要将两个公式相加，便得到最后的结果，shader代码如下

float sdf_rectangle2(vec2 pct, vec2 wh) {
  vec2 dxy = abs(pct) - wh;
  return length(max(dxy, 0.0)) + max(min(dxy.x, 0.0), min(dxy.y, 0.0));
}

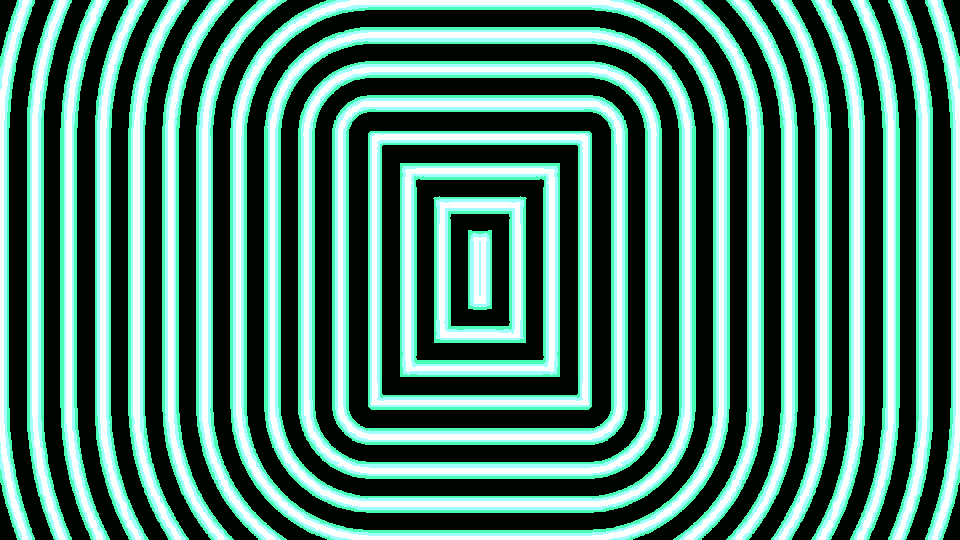

最后得到以下的图形

圆角

geogebra geogebra.org/classic/hsw…
shadertoy www.shadertoy.com/view/MctGWX

实现圆角的原理非常简单，如上图所示，内圈的矩形是实际的矩形，将内圈矩形增加圆角的radius。获取到distance之后，在减去radius便可以实现圆角效果。具体代码如下

float sdf_rounded_rectangle(vec2 pct, vec2 wh, float radius) {
  vec2 dxy = abs(pct) - wh + radius;
  return length(max(dxy, 0.0)) +  // one of (dx, dy) greater than 0
          max(min(dxy.x, 0.0), min(dxy.y, 0.0))- // dx, dy lower than 0
          radius;
}

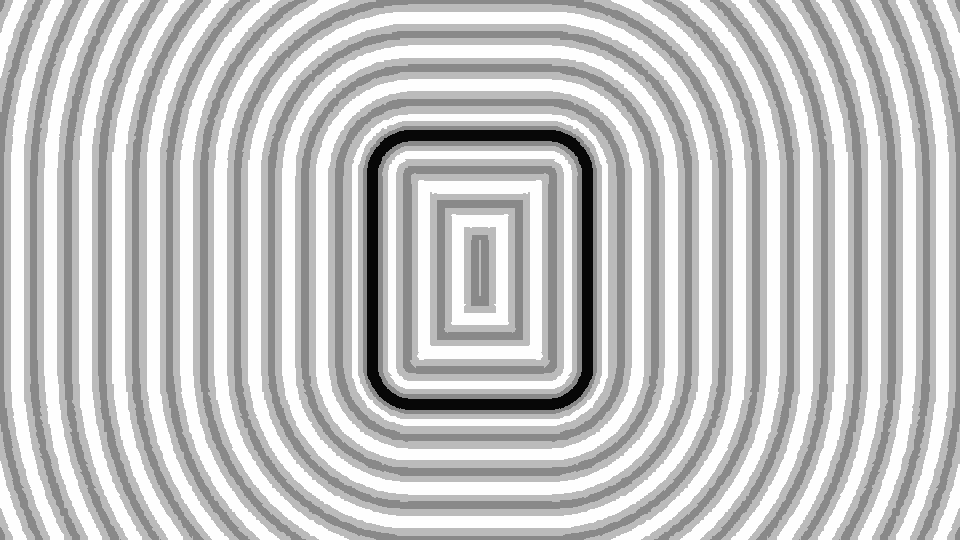

得到下面的效果图
