windows下python3 objgraph安装及graphviz安装, 支持绘制对象引用关系图

1、安装objgraph，安装objgraph的方法比较简单，没有过多依赖库，直接pip install即可

pip install objgraph

2、支持绘制图形，windows需要安装graphviz，安装方法：

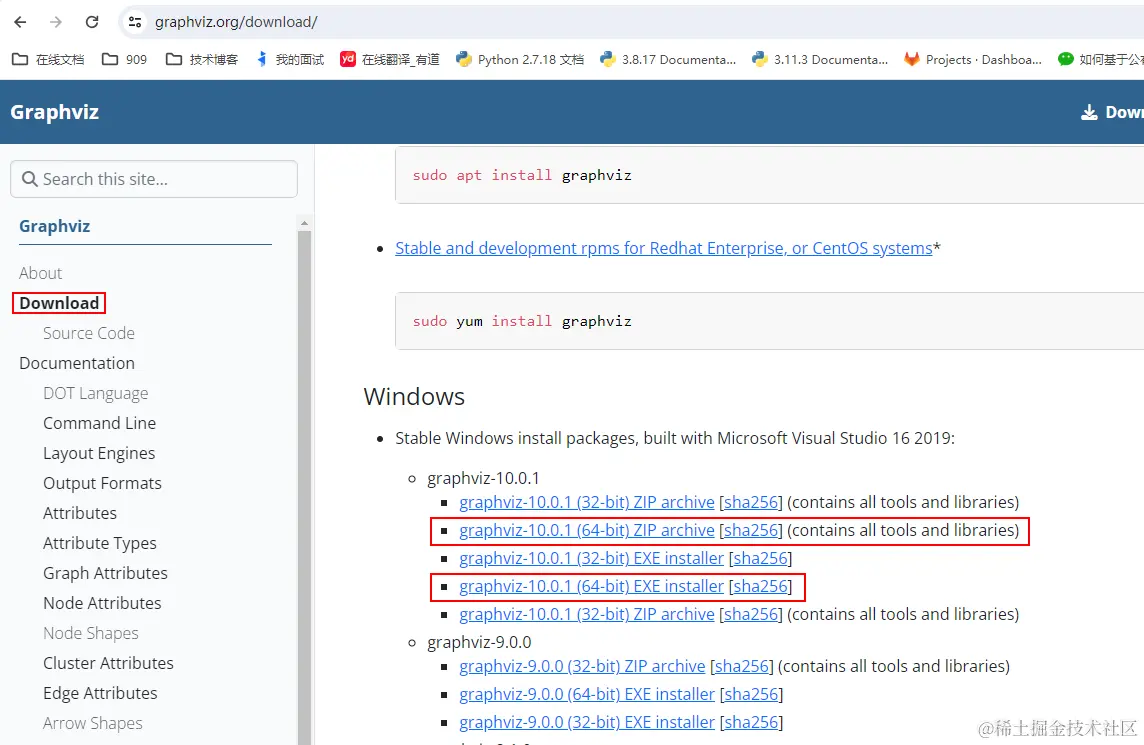

graphviz官网文档地址: www.graphviz.org/ 点击左侧Download，有两种安装方法

1、如果有电脑管理员权限，推荐使用.exe，直接下载点开安装即可

2、没有管理员权限，下载zip包，下载完成后解压到目录，目录尽量不要带中文

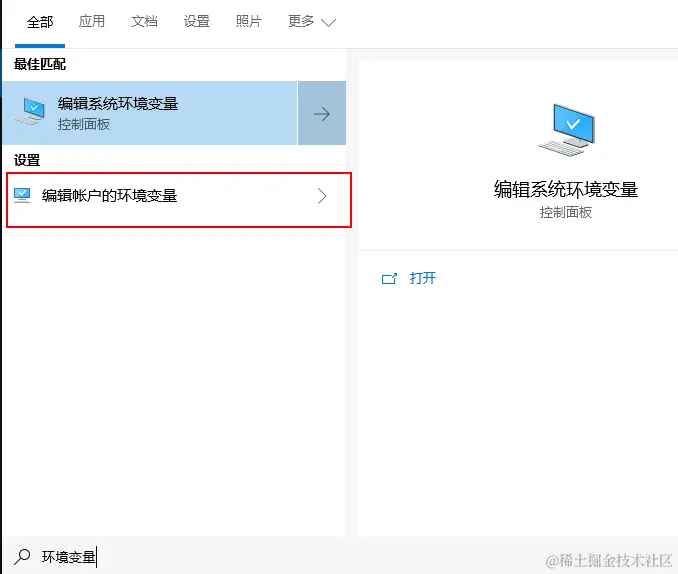

然后配置账户环境变量

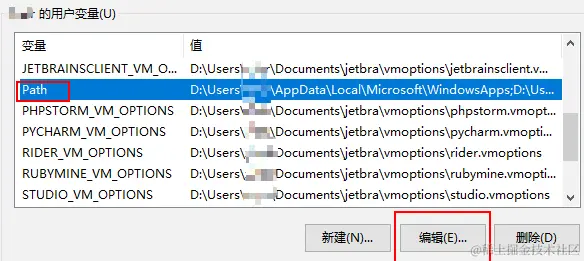

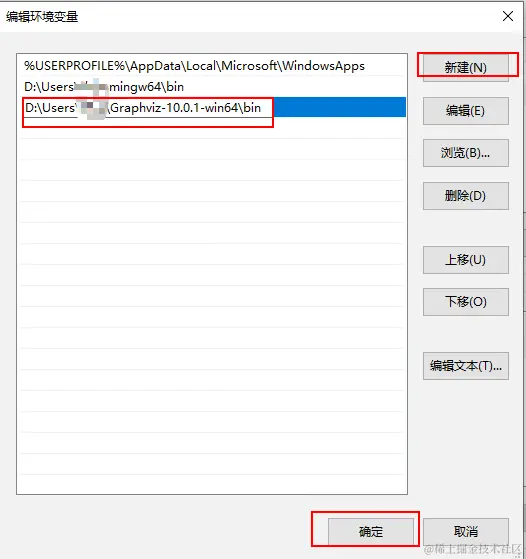

在Path里添加解压目录的bin目录

新启动一个命令行，输入 dot --version，提示有如下打印即可

3、其他问题

安装后，pycharm 代码测试仍旧不能生成png文件，提示Image renderer (dot) not found

解决方法： 在pycharm的Console里，敲了一下dot --version提示识别不到dot，应该是环境变量配置没生效到已经启动的pycharm，重启一下pycharm即可。重启后正常生成.png文件

测试代码：

import gc
import objgraph


class P:
    pass


g_l1 = []
g_l2 = []


def storage(gl, o):
    gl.append(o)


if __name__ == '__main__':
    p1 = P()
    p2 = P()
    p3 = P()
    storage(g_l1, p1)
    storage(g_l2, p1)
    storage(g_l1, p2)
    refers = gc.get_referrers(p1)
    objgraph.show_refs([p1], filename="graph.png")

是否要安装xdot

objgraph官方推荐再安装一下xdot，需要pip install xdot，但是pip install dot过程中，需要在windows编译各种东西，最初提示没有gcc等编译器，安装了gcc编译器后，仍然需要go的一些东西，报错Dependency 'gobject-introspection-1.0' is required but not found。实测发现即使不安装xdot，也是能正常生成图片的，因此不再安装xot
