使用Vsync信号的由来

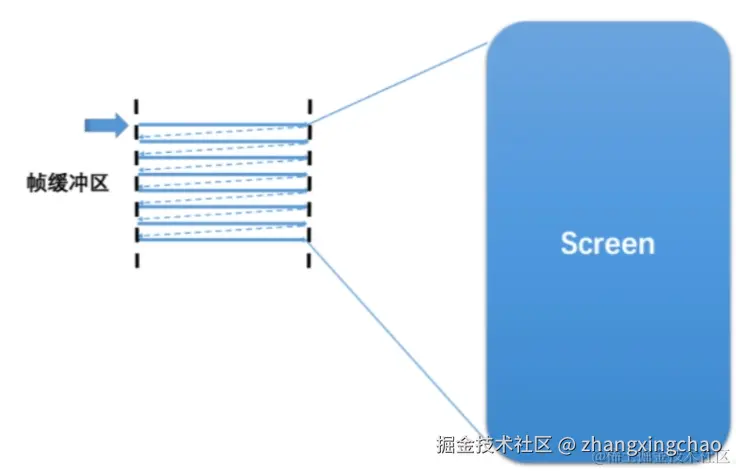

显示屏上的内容，其实是从硬件的帧缓冲区（FrameBuffer）中逐行读取的。大致过程如下：

  • 从Buffer的起始地址开始，自上而下、从左到右扫描，将内容绘制到屏幕。
  • 这个“图像内容”就来自于App端写入的数据。


缓冲区读写冲突与屏幕撕裂

如果对同一个缓冲区同时进行读写，就会出现“屏幕撕裂”（Tearing）：

  • 即同一时刻，屏幕上方是上一帧内容，下方是新帧内容，画面割裂、不连贯。

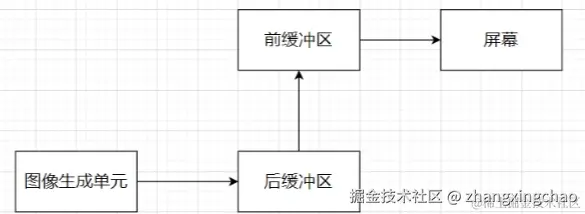

解决思路：前后缓冲区

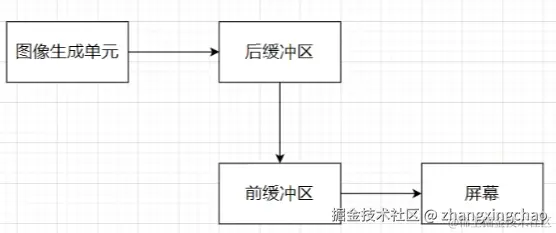

为了解决这个问题，引入了**前缓冲区（FrontBuffer）和后缓冲区（BackBuffer）**的概念：


前缓冲区提供当前帧的显示，后缓冲区负责下一帧的渲染。某个时刻二者交换角色，实现无缝切换和显示。


屏幕刷新率与系统帧率

  • 屏幕刷新率（Hz） ：每秒刷新屏幕的次数（一般60Hz=16.67ms/帧）
  • 系统帧速率（FPS） ：每秒应用生成帧的次数

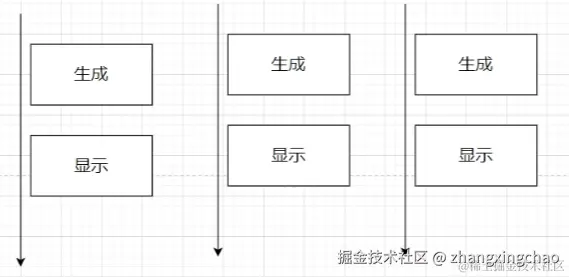

两种极端情况

  1. 屏幕刷新快于系统绘制：下一帧没准备好，只能重复上一帧内容——画面“卡顿”。
  2. 系统绘制快于屏幕刷新：还没等前帧显示完，后帧已就绪，前后混合显示——画面“撕裂”。

根本原因： 两者速率不一致，缺乏统一“调度”信号。

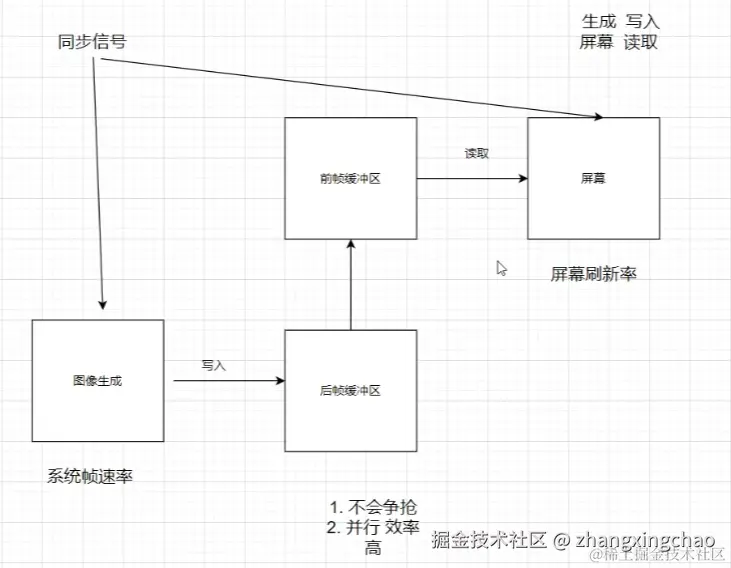

供需失衡的本质

本质上就是生产者-消费者模型失衡。必须有机制保证系统合成帧和屏幕刷新同步。

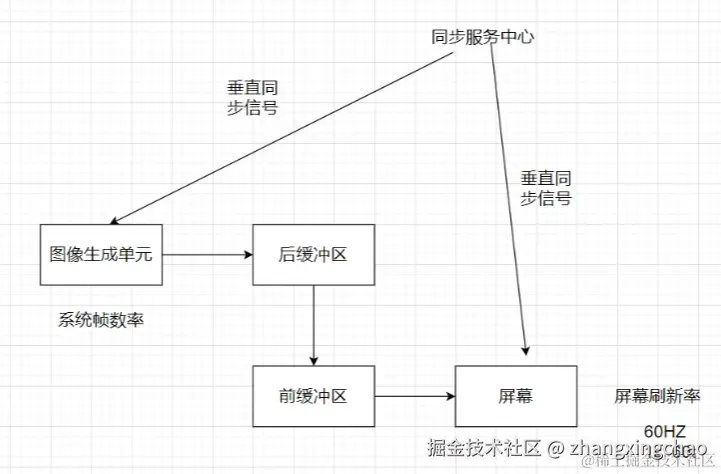

于是——Vsync信号诞生：每到一次Vsync信号（Vertical Synchronization，垂直同步），应用才开始合成和显示新一帧。

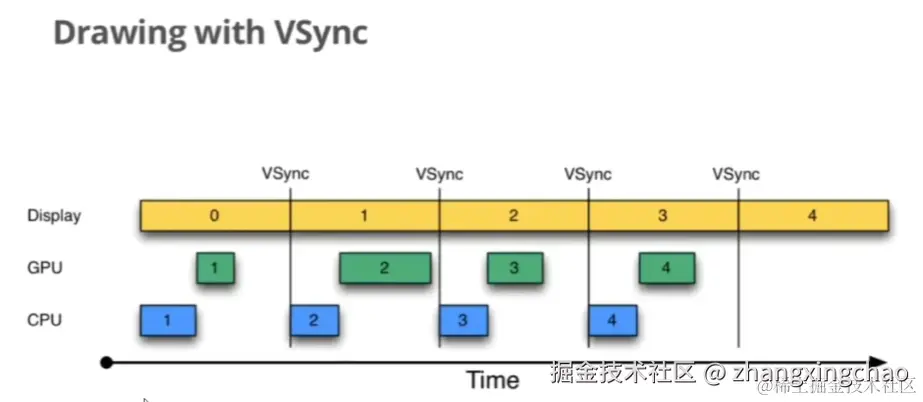

Android上的Vsync

Android系统引入Vsync同步，来协调Display（屏幕） 、CPU（合成/生成图片） 、 GPU（绘制/光栅化） 等各方工作。


  • Display：显示屏
  • CPU：计算像素、生成位图
  • GPU：图形加速、栅格化
  • DoubleBuffer：缓冲区回收利用，性能优化

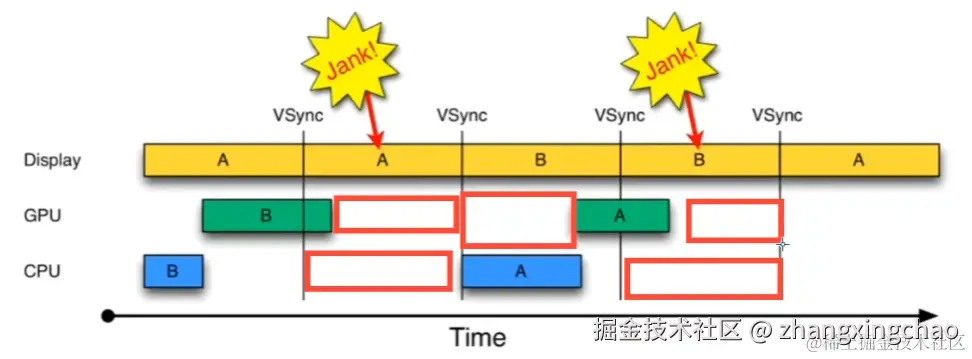

绘制超时与卡顿

如果合成一帧超出Vsync间隔，下一帧会延迟到下一个Vsync才显示，造成“卡顿”。

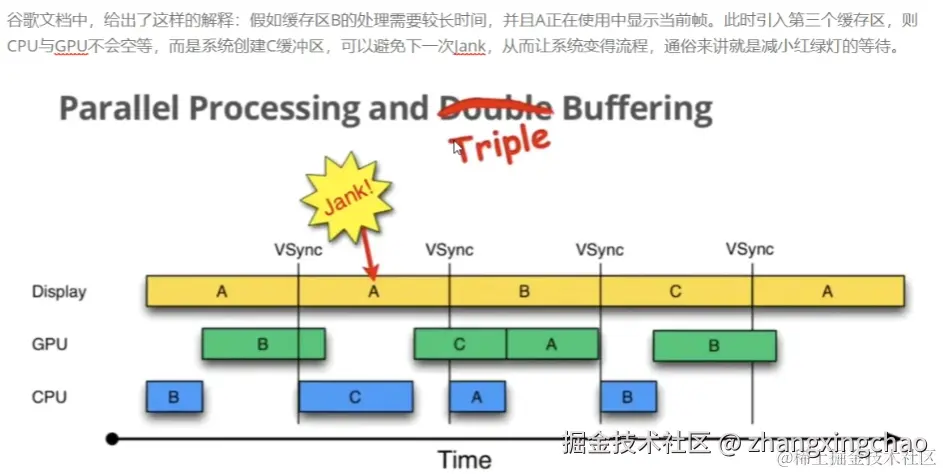

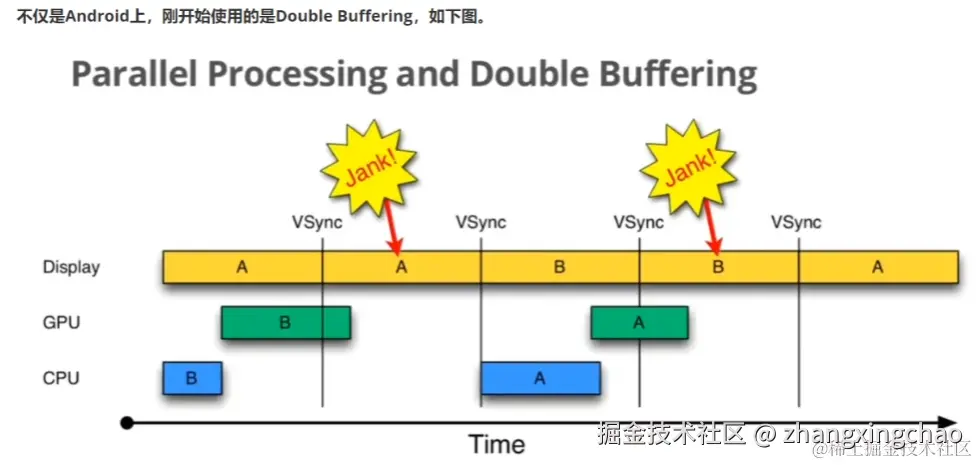

三缓冲（Triple Buffering）

一、双缓冲存在的问题

假设只有两个 buffer（前缓冲、后缓冲）：

  • CPU：正在绘制/准备一个 buffer（比如 B）。
  • GPU：还在渲染上一个 buffer（比如 A）。
  • SurfaceFlinger（SF） ：需要拿一个“已经完成”的 buffer 合成显示。

但此时两个 buffer 都“占用中”：

  • A 还没被 SF 合成完，不能释放；
  • B 还在 GPU 渲染，SF用不了；
  • 没有 buffer 是 Free 状态，CPU 只能等，SF 也可能等。

这样一来，CPU 只能卡住，等 GPU/SF 完成，会出现 pipeline 阻塞，不能最大限度利用硬件。

二、三缓冲的解决办法

引入第三个 buffer 后：

  • 当 SF、GPU、CPU 各自占用一个 buffer 时，还有第三个 buffer 可用，不会卡死 pipeline。
  • CPU 可以继续绘制下一个 buffer，不用等 GPU/SF 用完之前的 buffer。

这样各环节流水线并行推进，充分利用每一帧的时间片，不会互相等待，提升流畅度、降低卡顿概率。

三、小结一句话

三缓冲机制，就是为了解决“双缓冲下因同步等待导致的 pipeline 空转/卡死”问题，让 CPU、GPU、SF 能最大程度并行工作，各自有 buffer 可用。

现实中也确实会出现这种场景：
  • CPU、GPU、SF 分别操作不同 buffer，如果只有两块 buffer，极易被占满，没有空闲 buffer，pipeline 阻塞。
  • 三缓冲让这种等待极大减少，理论上 pipeline 总有一个 buffer 可用，不卡死。


三缓冲对Jank的影响

即使部分帧合成超时（理论上会jank），三缓冲可以减少真正的“丢帧”几率，视觉停留更平滑。

SurfaceFlinger（SF）合成机制

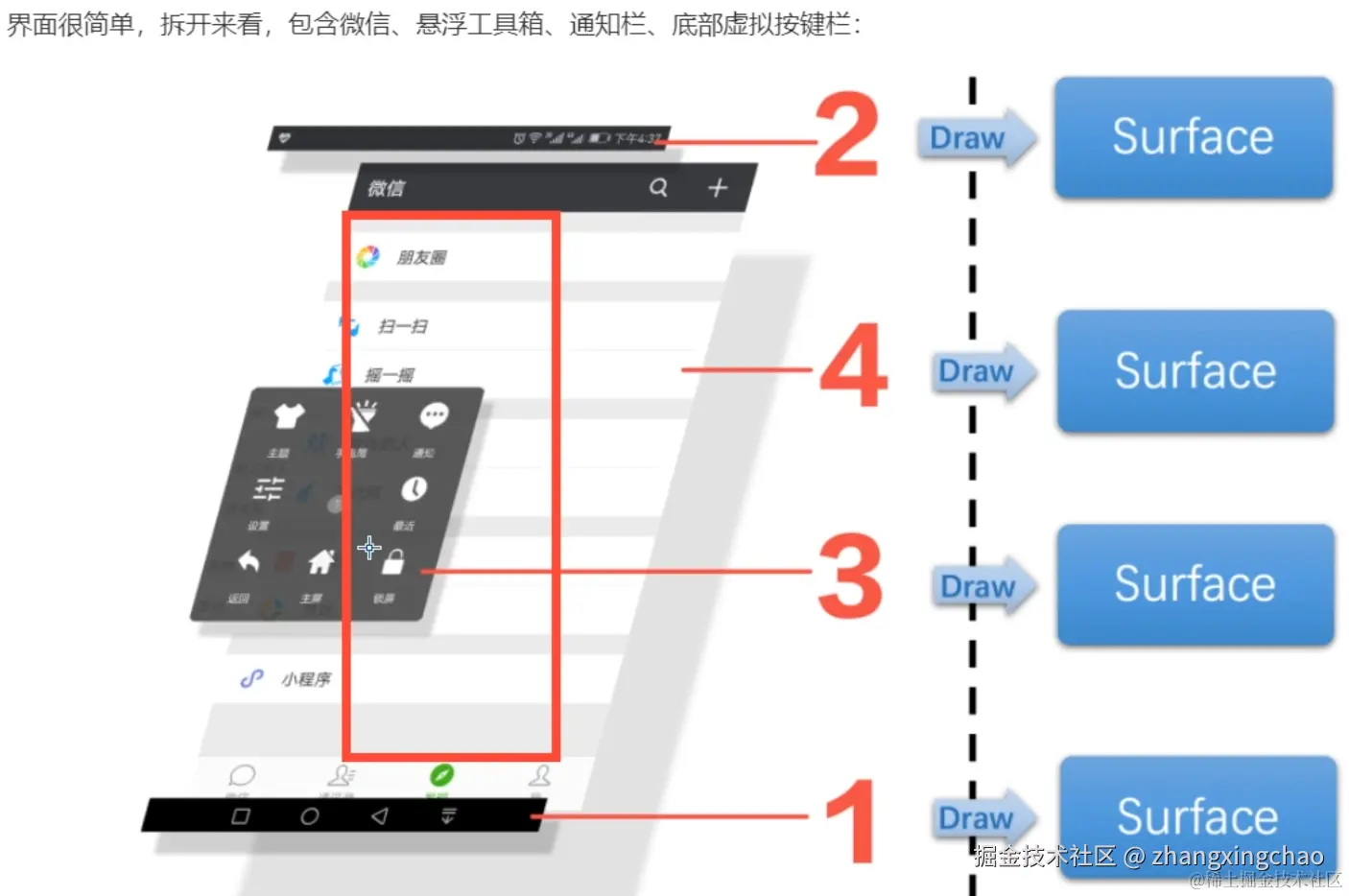

举个例子：


  • **每个界面窗口（Window）**对应SurfaceFlinger里的一个Surface对象。
  • App端把内容渲染到自己的Surface。
  • SF负责将所有Surface进行合成（Compose） ，再输出到屏幕。

Surface & BufferQueue

  • 一个Window <=> 一个Surface <=> 一个BufferQueue
    Surface不是直接持有BufferQueue，必须通过“生产者”获取。


Surface内部通过BufferQueue（缓冲队列）形成App与SurfaceFlinger的生产者-消费者关系。

  • 生产者（Producer） ：App端
  • 消费者（Consumer） ：SurfaceFlinger

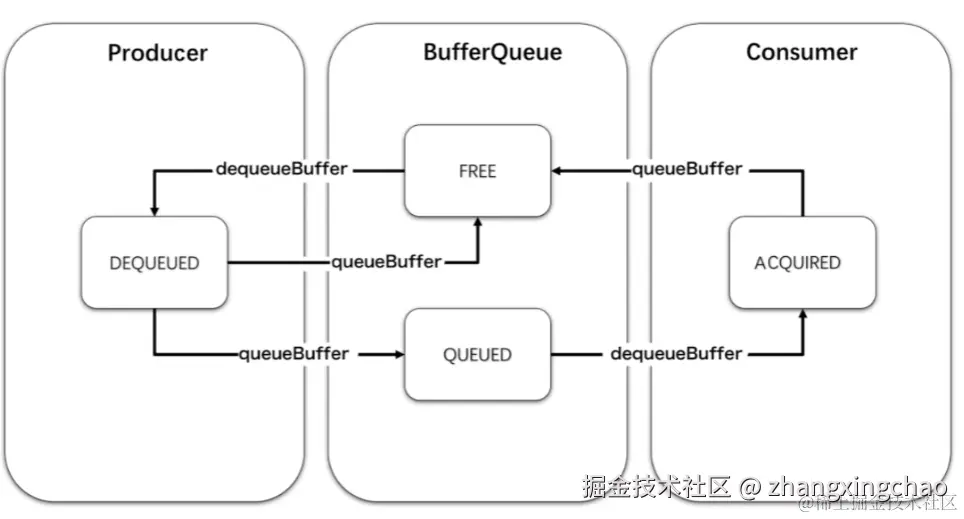

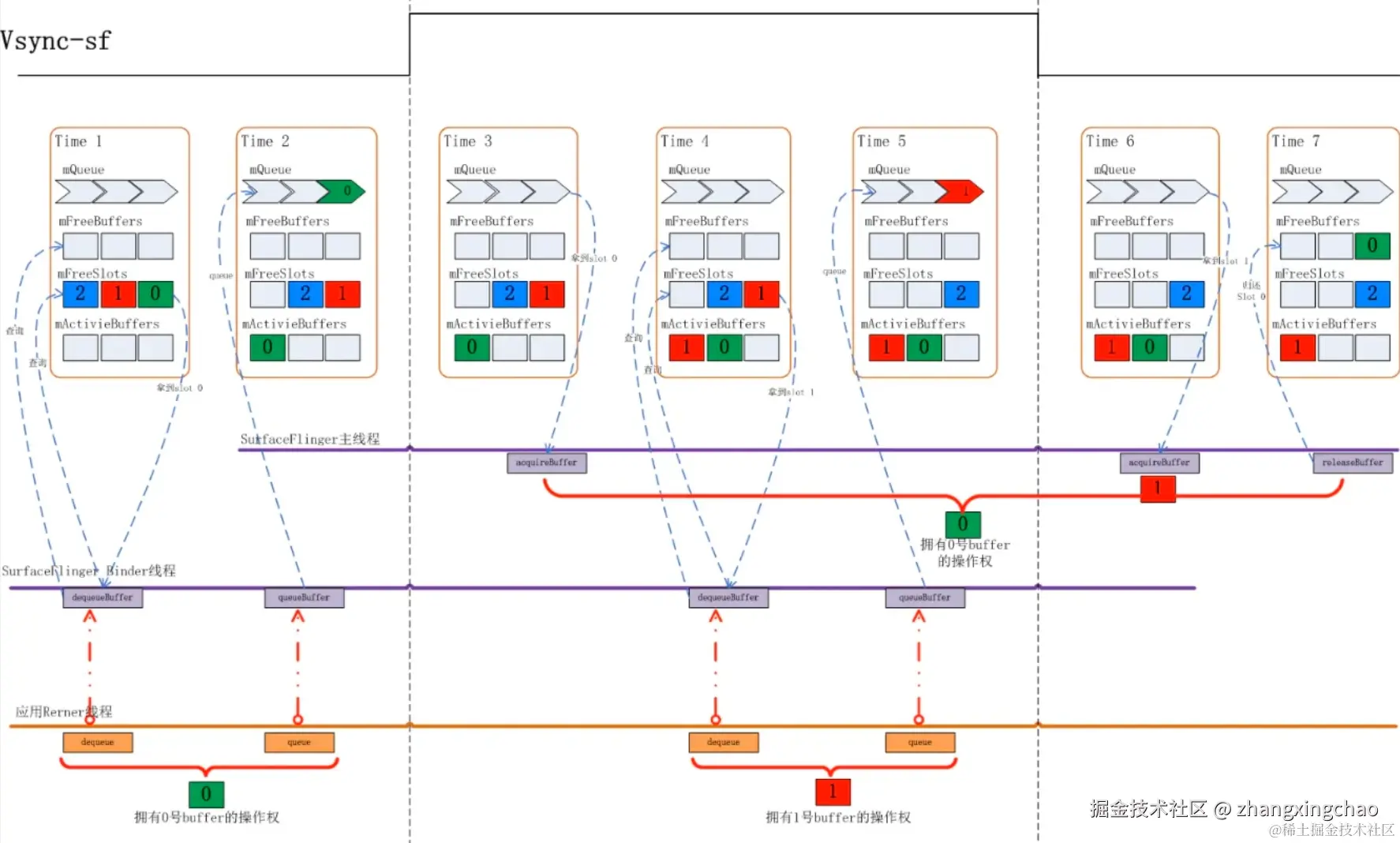

Buffer状态变迁

每个Buffer会经历如下四个状态：

  • Free：空闲，可被App端使用
  • Dequeued：App端获取到，正在渲染
  • Queued：App端渲染完成，等待SF合成
  • Acquired：被SF获取进行合成
  • Free：SF合成完毕，回到空闲

生命周期：free → dequeued → queued → acquired → free

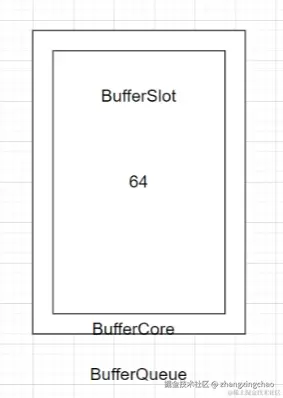

BufferQueue的Slot数目默认64。

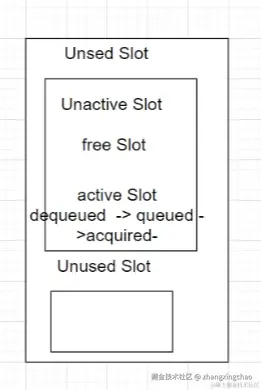

未使用（Unused Slot）与已用（Use slot/unactive/active）状态区分。

  • App端Surface通过Producer从BufferQueue取“FreeSlot”缓冲区渲染数据；
  • 渲染后通过Producer返回队列，等待SF消费。

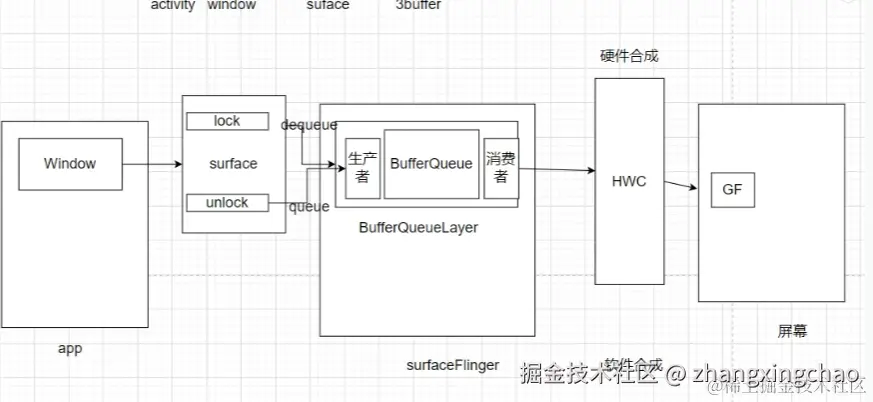

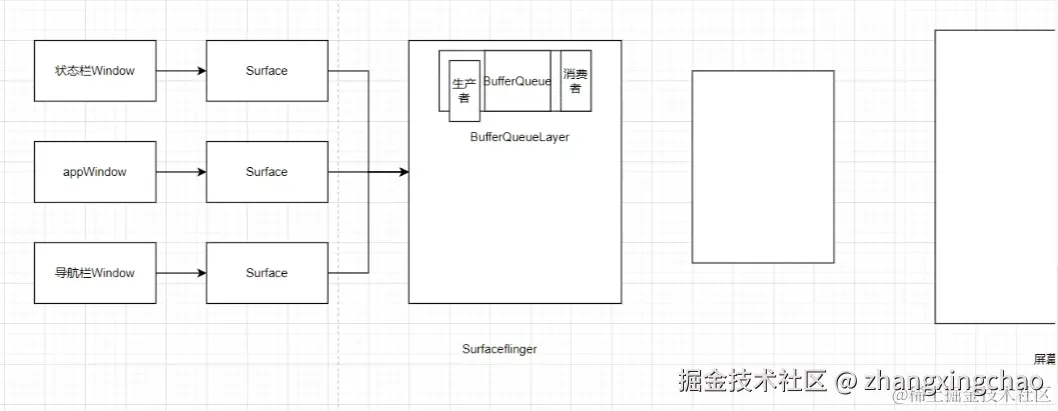

整体合成架构：


  • View的draw方法进行dequeue，写入数据，queue后SF合成。
  • 之所以设计成“生产者-消费者”，是为了解耦安全，App无法直接访问系统合成资源。


正常情况下，Queue只应有1个Buffer。如果出现多个，说明“卡顿”。


SurfaceView

SurfaceView就是一个有独立画布的View，相当于“在Window上挖一个洞”，给SurfaceView直接显示内容。
与普通View相比，SurfaceView可以在子线程绘制，也能手动控制帧率。

使用方法

public class GameUI extends SurfaceView implements SurfaceHolder.Callback {
    private SurfaceHolder holder;
    private RenderThread renderThread;
    private boolean isDraw = false;
    public GameUI(Context context) {
        super(context);
    }
    public GameUI(Context context, AttributeSet attrs) {
        super(context, attrs);
        holder = this.getHolder();
        holder.addCallback(this);
        renderThread = new RenderThread();
    }
    public GameUI(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }
    @Override
    public void surfaceCreated(@NonNull SurfaceHolder holder) {}
    @Override
    public void surfaceChanged(@NonNull SurfaceHolder holder, int format, int width, int height) {}
    @Override
    public void surfaceDestroyed(@NonNull SurfaceHolder holder) {}

    /** 绘制线程 */
    private class RenderThread extends Thread {
        @Override
        public void run() {
            while (isDraw) {
                drawUI();
            }
            super.run();
        }
    }

    private void drawUI() {

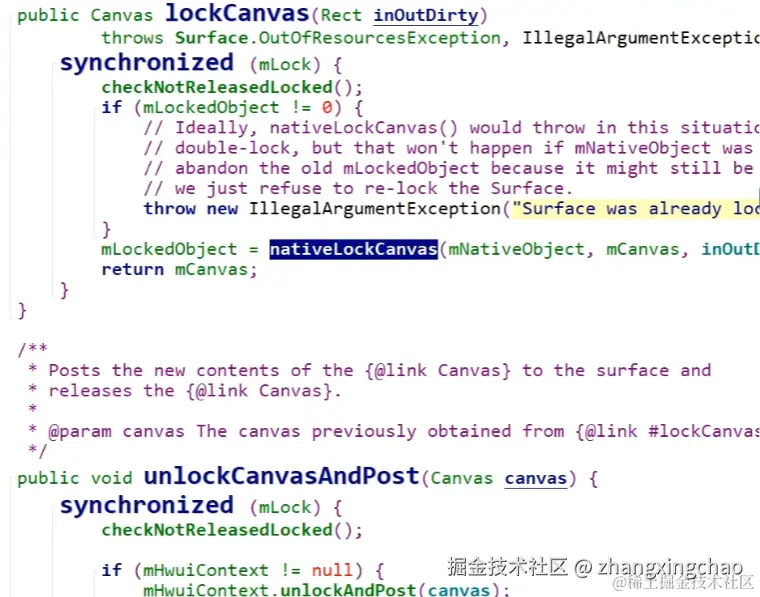

        Canvas canvas = holder.lockCanvas(); // dequeue
        try {
            drawCanvas();
        } catch (Exception e) {
        } finally {
            holder.unlockCanvasAndPost(canvas); // queue
        }
    }

    private void drawCanvas() {}
}
  • 普通View必须放在Window中、只能主线程绘制。
  • SurfaceView可以任意线程绘制，适合高帧率、频繁刷新的场景。

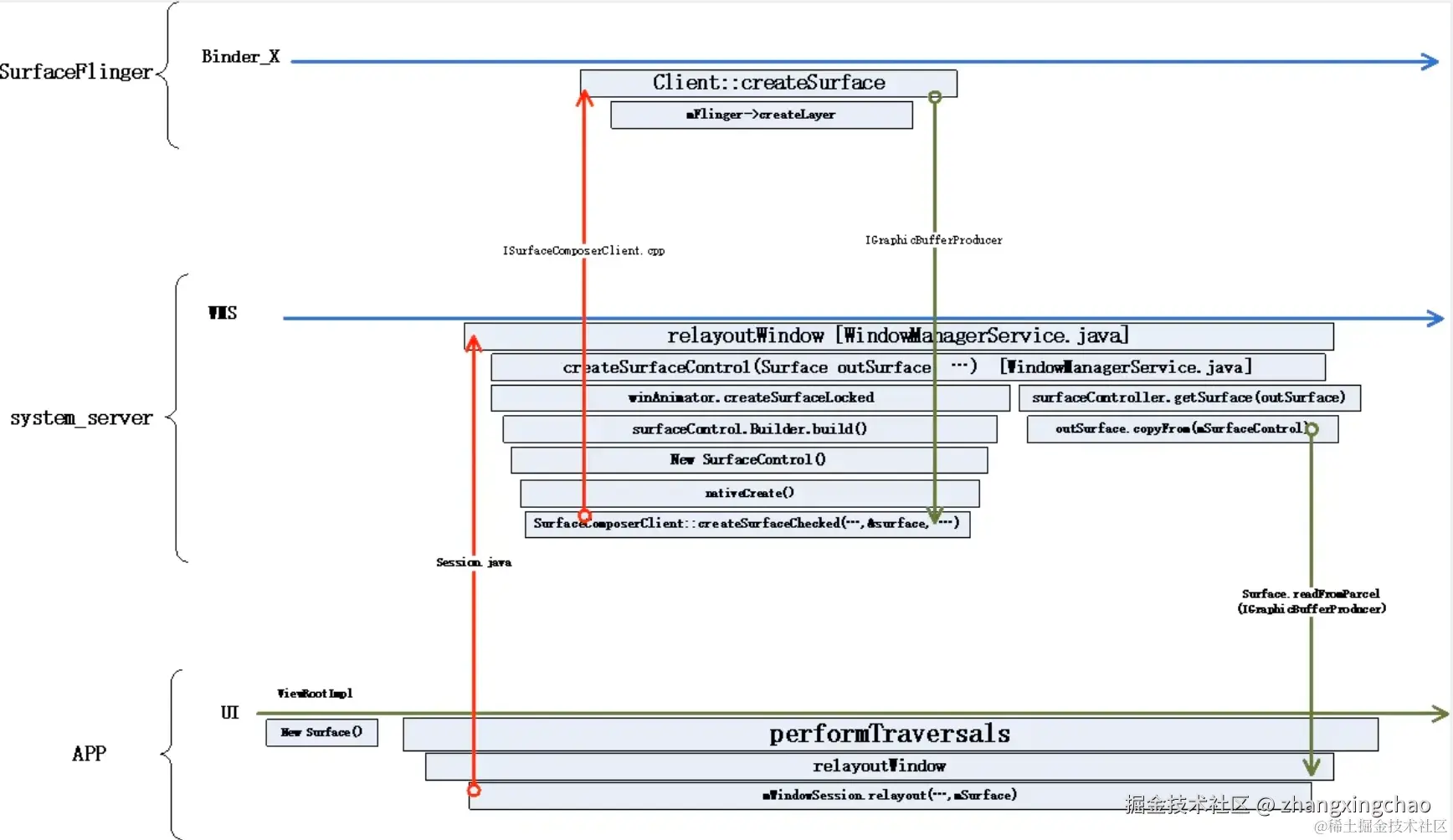

requestLayout如何向SF申请Surface？


学后检测

一、单选题（每题1分）

  1. 下列关于Vsync信号的描述，正确的是？

    • A. Vsync信号只在GPU和显示屏之间同步
    • B. Vsync信号的目的是让App帧生成速度快于屏幕刷新速度
    • C. Vsync信号的本质是让系统帧速率与屏幕刷新率保持一致
    • D. Vsync信号只在系统出现卡顿时才会触发

    答案：C
    解析：Vsync的目的是让系统生成帧与屏幕刷新同步，避免撕裂和卡顿；A、B、D都错误或片面。

  2. 下列哪种情况最容易导致屏幕“撕裂”？

    • A. 系统帧速率远小于屏幕刷新率
    • B. 屏幕刷新率远大于系统帧速率
    • C. 屏幕刷新率和系统帧速率一样
    • D. 系统帧速率大于屏幕刷新率

    答案：D
    解析：系统帧生成太快，屏幕来不及刷新就被新帧覆盖，会出现“撕裂”现象。

  3. SurfaceFlinger的主要作用是什么？

    • A. 直接渲染App的UI到屏幕
    • B. 合成各个App窗口的图像并最终输出到屏幕
    • C. 负责内存分配和垃圾回收
    • D. 管理SurfaceView的生命周期

    答案：B
    解析：SF负责把所有窗口（Surface）合成，并最终显示到屏幕上。

  4. 关于Android中的“双缓冲（Double Buffer）”，描述正确的是：

    • A. 只能同时有一个Buffer被使用
    • B. 前缓冲区负责显示，后缓冲区负责渲染，定时交换
    • C. 只用来存储GPU的临时数据
    • D. 只对SurfaceView生效

    答案：B
    解析：双缓冲本质是显示/渲染隔离，避免显示撕裂，A、C、D描述错误。

二、多选题（每题2分）

  1. 关于三缓冲（Triple Buffering）机制，以下说法正确的是：

    • A. 能提升高帧率下的流畅性，减少卡顿感知
    • B. 系统内会多维护一个Buffer，缓解帧处理高峰
    • C. 一定能彻底避免丢帧
    • D. 三缓冲下，部分jank帧不一定会引发可见卡顿

    答案：A、B、D
    解析：三缓冲提供更高的容错，缓冲帧丢失风险，但无法彻底避免丢帧（C错误）。

  2. 以下属于Surface的核心作用的是：

    • A. 应用端的渲染入口（生产者角色）
    • B. 提供Canvas接口给App绘图
    • C. 直接负责合成所有App的图像
    • D. 提供BufferQueue与SurfaceFlinger通信

    答案：A、B、D
    解析：Surface本身不做合成，合成由SF完成。

三、判断题（每题1分）

  1. “Vsync信号的出现，能完全消除Android上的所有卡顿现象。” （ ）

    答案：错
    解析：Vsync只是同步帧生成和刷新，无法消除业务/渲染本身慢导致的卡顿。

  2. “普通View只能在主线程绘制，而SurfaceView可以在任意线程进行绘制。” （ ）

    答案：对
    解析：SurfaceView可用子线程控制帧率，自主渲染，普通View需主线程。

  3. “SurfaceFlinger是Android所有应用渲染数据的最终合成者。” （ ）

    答案：对
    解析：这是Android图形架构的核心设计。

四、简答题（每题4分）

  1. 简述Vsync信号在Android图形系统中的作用，并说明其如何避免画面撕裂和卡顿。

    答案解析：
    Vsync信号用于同步系统帧的生成与屏幕的刷新。每当屏幕准备刷新新一帧内容时，Vsync信号触发，通知App/UI线程准备下一帧数据。这样做的好处是：

    • 避免在一帧未完成时切换到新帧，从而防止撕裂（同一时刻屏幕显示了两帧的内容）。
    • 统一调度生产者（应用绘制）和消费者（屏幕显示），保证画面流畅，减少不必要的重绘，降低卡顿发生概率。
      但Vsync无法完全杜绝因业务或渲染慢带来的丢帧问题。

  2. 请简述SurfaceView与普通View的本质区别，以及适用场景。

    答案解析：

    • 普通View只能在主线程上通过onDraw方法绘制，由系统统一调度刷新，适合UI控件、普通动画等场景。
    • SurfaceView为App单独开辟画布（Surface），支持在子线程进行渲染绘制，帧率和刷新时机可控，适用于高帧率、视频播放、游戏等场景。SurfaceView与系统主UI线程解耦，不易因主线程卡顿而掉帧。

  3. 请结合BufferQueue的状态流转，简述生产者-消费者模型在Android图像合成流程中的体现。

    答案解析：

    • BufferQueue内部有多个BufferSlot，App端（生产者）通过dequeue获取Free Slot，进行绘制后通过queue提交到队列。
    • SurfaceFlinger（消费者）通过acquire取走已完成的Buffer，合成输出到屏幕。合成完成后Buffer被释放回Free Slot，继续循环。
    • 这种模式保证了App与SF的解耦，提高并发和帧处理容错性。
