IPSec VPN

概述

  • IPSec是IETF（Internet Engineering Task Force）制定的一组开放的网络安全协议。它并不是一个单独的协议，而是一系列为IP网络提供安全性的协议和服务的集合，包括认证头AH（Authentication Header）和封装安全载荷ESP（Encapsulating Security Payload）两个安全协议、密钥交换和用于验证及加密的一些算法等。通过这些协议，在两个设备之间建立一条IPSec隧道。数据通过IPSec隧道进行转发，实现保护数据的安全性。

特点

  • 数据来源验证：接收方验证发送方身份是否合法。
  • 数据加密：发送方对数据进行加密，以密文的形式在Internet上传送，接收方对接收的加密数据进行解密后处理或直接转发。
  • 数据完整性：接收方对接收的数据进行验证，以判定报文是否被篡改。
  • 抗重放：接收方拒绝旧的或重复的数据包，防止恶意用户通过重复发送捕获到的数据包所进行的攻击。

两种协议

  • AH：鉴别算法(摘要算法，sha1、md5)
  • ESP：鉴别算法(摘要算法，sha1、md5)、加密算法(DES、3DES、AES)

IKE协商

  • 用于协商安全的对称密钥，使用DH算法;

两种工作模式

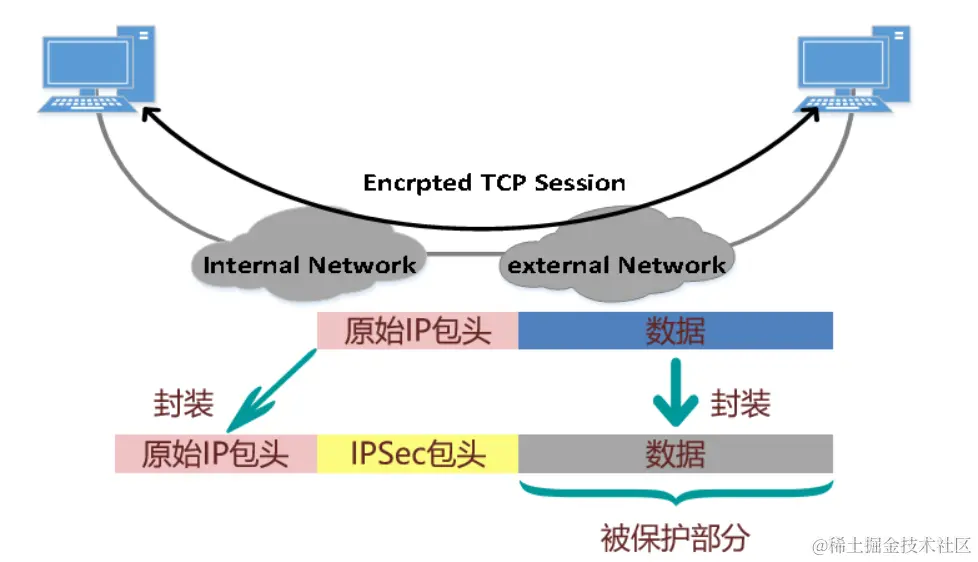

  • 传输模式:不会增加新的IP头部，原始IP头部会被暴露出来，只对数据本身进行加密保护;

image-20240328142214225

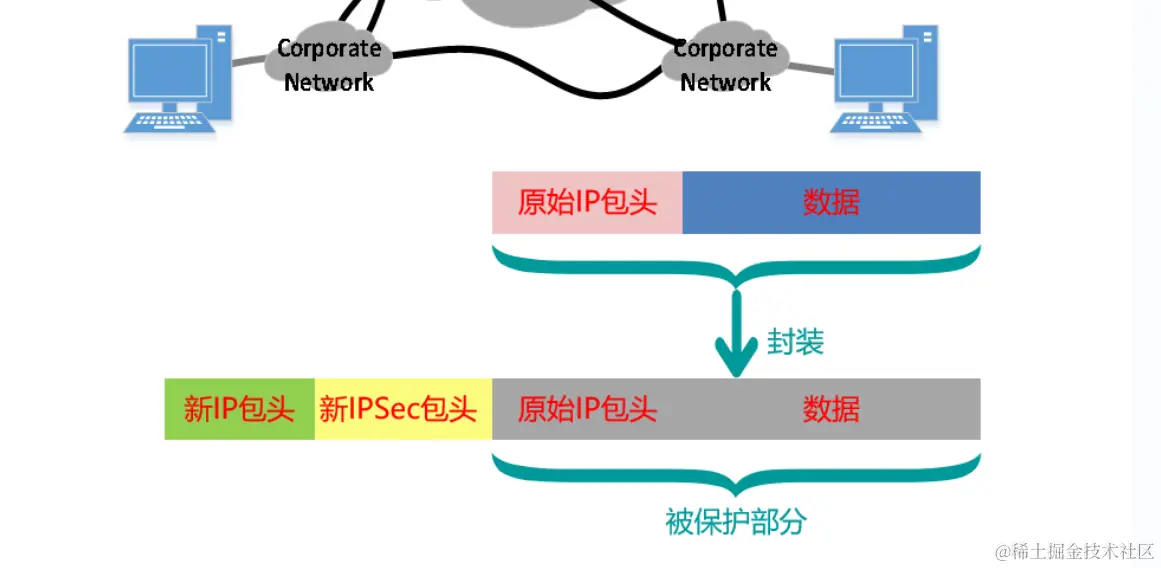

  • 隧道模式:会增加新的IP头部，新的IP头部的源IP和目标IP分别为发送方的VPN网关和接收方VPN网关IP，会对整个数据进行加密保护(包含原始IP头部);

image-20240328142541169

推荐

  • 推荐使用ESP协议配合隧道模式实现IPSec VPN；

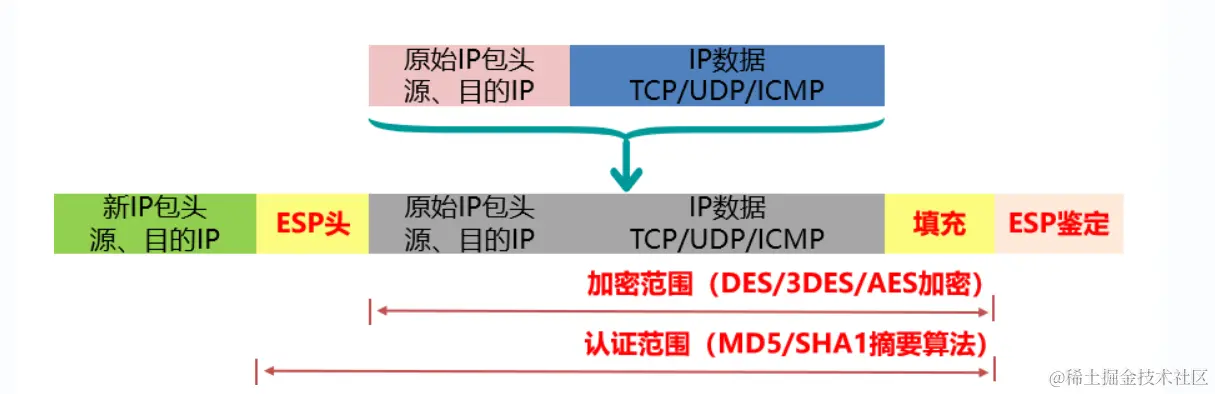

image-20240328143018027

  • 将原始数据进行加密放到ESP头部;
  • 将加密后数据进行摘要算法，生成摘要值，将摘要值放入ESP鉴定中;
  • 新增IP头部，原始IP为发送方VPN网关IP，目标IP为接收方VPN网关IP;

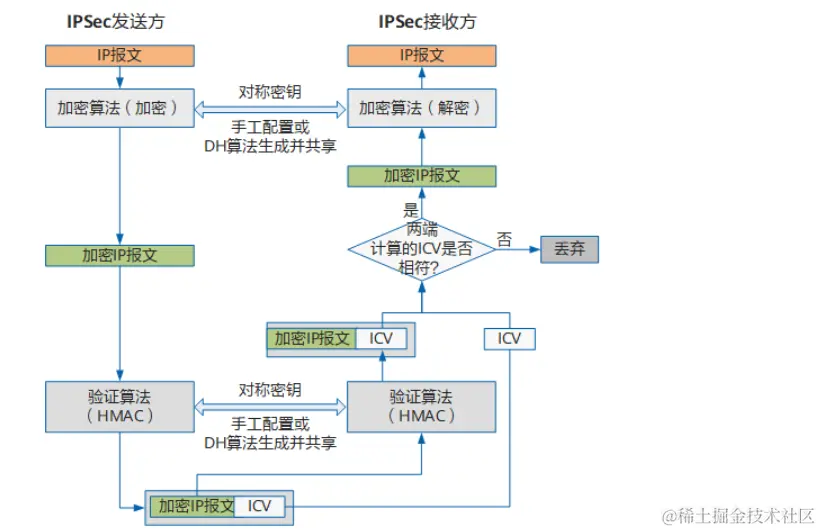

image-20240328164501385

命令

配置感兴趣流

  • 确定要通过VPN隧道传输的数据流。
  • 配置ACL允许流量;

配置IPSec安全提议

  • 确定要使用的协议类型:ESP、AH
  1. ipsec proposal 自定义提议名称
  2. 协议类型 authentication-algorithm 摘要算法名称;
  3. 协议类型 encryption-algorithm 加密算法;

配置IKE安全提议

  • 确定密钥协商相关参数
  • dh组号值越大安全系数越高
  1. ike proposal 编号
  2. encryption-algorithm 算法名称
  3. dh group组号

配置对等体

  • 确定对端的VPN设备信息
  1. ike peer 自定义名称 v1
  2. pre-shared-key cipher 对等体密码
  3. ike-proposal ike编号
  4. remote-address 对端设备IP地址

配置IPSec策略

  • 将IPSec安全提议、IKE安全提议、对等体配置绑定到策略中。
  1. ipsec policy 名称 编号 isakmp
  2. security acl 编号
  3. ike-peer IKE对等体名称
  4. proposal IPSec提议名称

将策略应用到接口

  1. int g编号
  2. ipsec policy 策略名称

案例

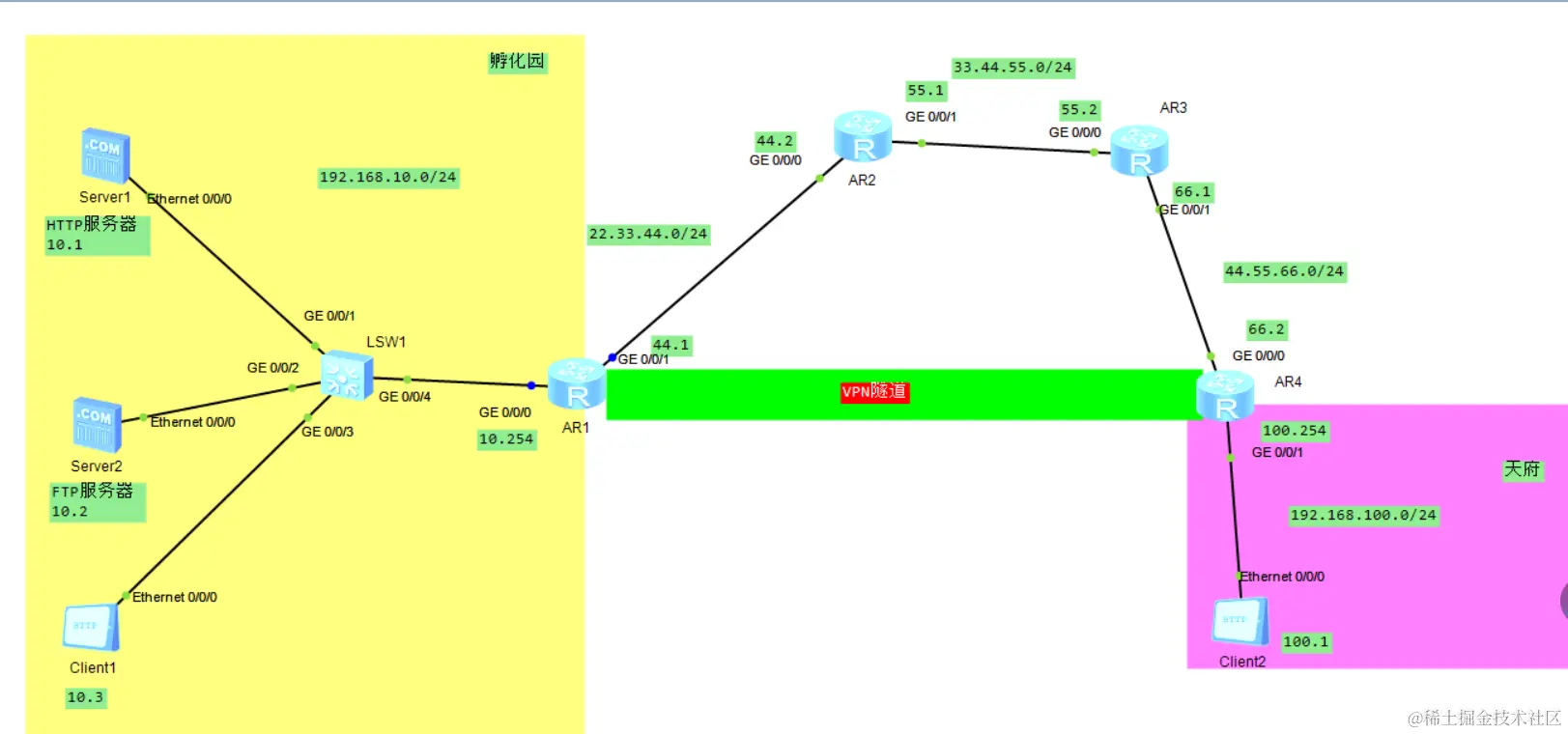

image-20240328163040440

  1. AR2:
  2. sys
  3. int g0/0/0
  4. ip add 22.33.44.2 24
  5. int g0/0/1
  6. ip add 33.44.55.1 24
  7. q
  8. rip 10
  9. version 2
  10. network 33.0.0.0
  11. network 22.0.0.0
  12. ``
  13. AR3:
  14. sys
  15. int g0/0/0
  16. ip add 33.44.55.2 24
  17. int g0/0/1
  18. ip add 44.55.66.1 24
  19. q
  20. rip 10
  21. version 2
  22. network 33.0.0.0
  23. network 44.0.0.0
  24. ``
  25. AR1:
  26. sys
  27. int g0/0/0
  28. ip add 192.168.10.254 24
  29. int g0/0/1
  30. ip add 22.33.44.1 24
  31. q
  32. rip 10
  33. version 2
  34. network 192.168.10.0
  35. network 22.0.0.0
  36. q
  37. #配置感兴趣流
  38. acl 3000
  39. rule permit ip source 192.168.10.0 0.0.0.255 destination 192.168.100.0 0.0.0.255
  40. q
  41. #配置IPSec安全提议
  42. ipsec proposal ty1
  43. esp authentication-algorithm sha1
  44. esp encryption-algorithm aes-128
  45. q
  46. #配置IKE安全提议
  47. ike proposal 8
  48. encryption-algorithm aes-cbc-128
  49. dh group14
  50. q
  51. #配置对等体
  52. ike peer ddt1 v1
  53. pre-shared-key cipher 123456
  54. ike-proposal 8
  55. remote-address 44.55.66.2
  56. q
  57. #配置IPSec策略
  58. ipsec policy cl1 10 isakmp
  59. security acl 3000
  60. ike-peer ddt1
  61. proposal ty1
  62. q
  63. #引用IPSec安全策略到物理接口
  64. int g0/0/1
  65. ipsec policy cl1
  66. ``
  67. AR4:
  68. sys
  69. int g0/0/0
  70. ip add 44.55.66.2 24
  71. int g0/0/1
  72. ip add 192.168.100.254 24
  73. q
  74. rip 10
  75. version 2
  76. network 44.0.0.0
  77. network 192.168.100.0
  78. q
  79. #感兴趣流
  80. acl 3000
  81. rule permit ip source 192.168.100.0 0.0.0.255 destination 192.168.10.0 0.0.0.255
  82. q
  83. #配置IPSec安全提议
  84. ipsec proposal ty1
  85. esp authentication-algorithm sha1
  86. esp encryption-algorithm aes-128
  87. q
  88. #配置IKE安全提议
  89. ike proposal 8
  90. encryption-algorithm aes-cbc-128
  91. dh group14
  92. q
  93. #配置对等体
  94. ike peer ddt1 v1
  95. pre-shared-key cipher 123456
  96. ike-proposal 8
  97. remote-address 22.33.44.1
  98. q
  99. #配置IPSec策略
  100. ipsec policy cl1 10 isakmp
  101. security acl 3000
  102. ike-peer ddt1
  103. proposal ty1
  104. q
  105. #引用IPSec安全策略到物理接口
  106. int g0/0/0
  107. ipsec policy cl1
