WebRTC

皮卡皮不皮
312 阅读5分钟

WebRTC（Web Real-Time Communications）是Google公司开源的一项实时通讯技术，它允许网络应用或者站点，在不借助中间媒介的情况下，建立浏览器之间点对点（Peer-to-Peer）的连接，实现视频流、音频流或者其他任意数据的传输。

基本条件

WebRTC 终端（两个）：本地和远端，负责音视频采集、编解码、NAT 穿越以及音视频数据传输等；

信令服务器：自行实现的信令服务，负责信令处理，如加入房间、离开房间、媒体协商消息的传递等；

STUN/TURN 服务器：负责获取 WebRTC 终端在公网的 IP 地址，以及 NAT 穿越失败后的数据中转服务。

示例

连接过程

  1. 客户端A/客户端B 分别连接信令服务器；
  2. 客户端A（发起方）开始执行，创建RTCPeerConnection实例，开启音视频采集，将音视频流挂载到peerConnection实例，生成offer sdp；
  3. 通过信令服务器中转将客户端A生成的offer sdp发送到客户端B;
  4. 客户端B（接收方）开始执行，创建RTCPeerConnection实例，将客户端A的offer设置进去，生成answer；
  5. 通过信令服务器中转将answer发送回客户端A；
  6. 客户端A设置本地offer后，通过onicecandidate回调收集的candidate发送给客户端B，客户端B也通过设置本地answer后，将收集的candidate发送回客户端A。
  7. 客户端A/客户端B拿到对方的candidate后，通过addIceCandidate添加到本端，如此就可以建立p2p连接；
  8. 最后Client B在连接之上拿到Client A的音视频数据；

注：

  • offer sdp/answer：用于建立RTC连接
  • candidate(ICE Candidate)，双方通过交换ICE，来识别候选者身份
  • ICE(Interactive Connectivity Establishment，交互式连接建立技术)：用户之间建立连接的方式，用来选取用户之间最佳的连接方式（双方进行通信的必要条件）

步骤

说明

发送方：用于发送音视频流的客户端A

接收方：用于接受音视频流的客户端B

第一步：初始化

// 链接socket
message.log('信令通道（WebSocket）创建中......');
const socket = new WebSocket('ws://localhost:8080');
socket.onopen = () => {
    message.log('信令通道创建成功！');
}
socket.onmessage = e => {
    const { type, sdp, iceCandidate } = JSON.parse(e.data)
    if (type === 'answer') {
        peer.setRemoteDescription(new RTCSessionDescription({ type, sdp }));
    } else if (type === 'answer_ice') {
        peer.addIceCandidate(iceCandidate);
    } else if (type === 'offer') {
        startLive(new RTCSessionDescription({ type, sdp }));
    } else if (type === 'offer_ice') {
        peer.addIceCandidate(iceCandidate);
    }
};
const PeerConnection = window.RTCPeerConnection || window.mozRTCPeerConnection || window.webkitRTCPeerConnection;
!PeerConnection && message.error('浏览器不支持WebRTC！');
const peer = new PeerConnection();
​
​
peer.ontrack = e => {
    if (e && e.streams) {
        message.log('收到对方音频/视频流数据...');
        remoteVideo.srcObject = e.streams[0];
    }
};
​

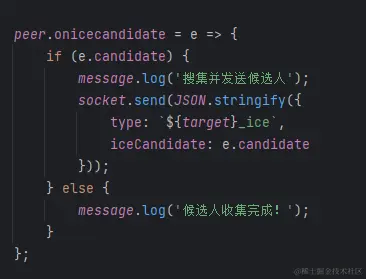

peer.onicecandidate = e => {  // 发送方设置offer/接收方设置answer
    if (e.candidate) {
        message.log('搜集并发送候选人');
        socket.send(JSON.stringify({
            type: `${target}_ice`,
            iceCandidate: e.candidate
        }));
    } else {
        message.log('候选人收集完成！');
    }
};

第一步：音视频采集

1.mediaDevices

let stream;
try {
    message.log('尝试调取本地摄像头/麦克风');
    stream = await navigator.mediaDevices.getUserMedia({ video: true, audio: true });
    message.log('摄像头/麦克风获取成功！');
    localVideo.srcObject = stream; // 本地播放
} catch {
    message.error('摄像头/麦克风获取失败！');
    return;
}

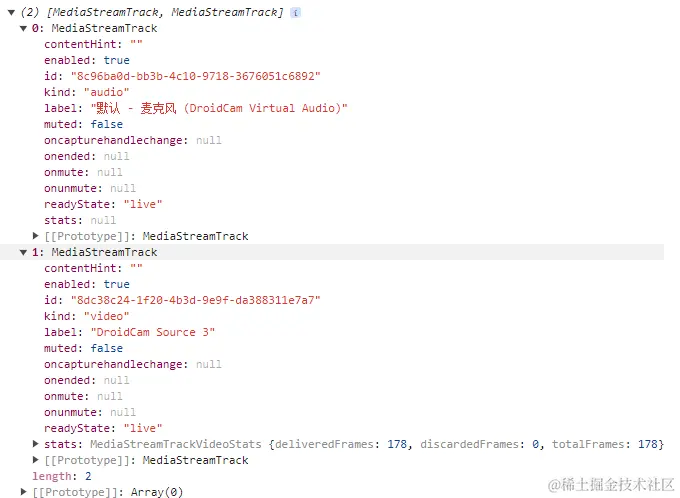

stream.getTracks().forEach(track => {
    peer.addTrack(track, stream); // 添加媒体轨道到轨道集
});


第二步：创建并发送sdp/answer

// 发送方
message.log('创建本地SDP');
const offer = await peer.createOffer();
await peer.setLocalDescription(offer);  // 设置本地描述（获取candidate）  会调用上面绑定的onicecandidate事件传递candidate
message.log('传输发起方本地SDP');
socket.send(JSON.stringify(offer));
​
​
// 接收方
await peer.setRemoteDescription(offerSdp); // 设置远程描述（获取candidate）  会调用上面绑定的onicecandidate事件传递candidate
message.log('创建接收方（应答）SDP');
const answer = await peer.createAnswer();
message.log('传输接收方（应答）SDP');
socket.send(JSON.stringify(answer));
await peer.setLocalDescription(answer);
​
​
// 发送方接受到接收方传递的answer,建立远程描述ice，并发送自己的描述ice
peer.setRemoteDescription(new RTCSessionDescription({ type, sdp })); // 执行完这行代码会执行 上面的onicecandidate事件，将自己的 candidate ice 分别传递给对方建立ice链接

发送方生成的offer数据格式：

image.png 接收方生成的answer数据格式：

image.png 描述设置后会执行的内容：

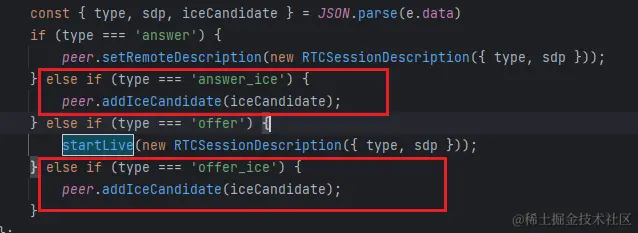

image.png 执行完上面的内容传递给socket推送给对方会执行的内容：


完结：

offer、answer、ice处理完毕之后，完成的WebRTC连接就建立完成，任意一方推送音频流数据会同步到另一方上。

数据通道

WebRTC擅长进行数据传输，不仅仅是音频和视频流，还可以进行x相对于复杂的数据，创建一个数据通道这个主要功能可以通过RTCDataConnection实现：

let dataCannel = peer.createDataChannel("label",dataChannelOptions);
​
dataChannel.onerror = function (error){
    console.log(error)
}
dataChannel.onmessage = function (event){
    console.log(event.data)
}
dataChannel.onopen = function (error){
    console.log('data channel opened')
    // 当创建一个数据通道后，你必须等onopen事件触发后才能发送消息
    dataChannel.send('Hello world')
}
dataChannel.onclose = function (error){
    console.log('data channel closed')
}
​
//接收方此时并不需要再次调用createDataChannel方法，只需要监听RTCPeerConnection实例对象上的ondatachannel事件就可以在回调中拿到发送方的请求，数据通道就建立起来了。
peer.ondatachannel = function(event){
    console.log(event.data)
}

传输方式

WebRTC也是如此，在信令控制方面采用了可靠的TCP， 但是音视频数据传输上，使用了UDP作为传输层协议。只使用UDP是不够的，还需要RTP(实时传输协议)

音视频中一个视频帧数据量需要多个包来传送，并在接收端组成对应帧，正确还原出视频信号。需要正确的接受顺序，而UDP并没有这个能力，所以音视频传输中，并不直接使用UDP，而是需要RTP作为实时音视频中的应用层协议。

WebRTC使用了一些关键的协议和标准：

1、SDP（Session Description Protocol）：SDP用于在对等连接之间交换会话描述信息。它描述了媒体流的类型、编码参数和网络地址。

2、ICE（Interactive Connectivity Establishment）：ICE协议用于通过STUN和TURN服务器解决对等连接的网络可达性问题。

3、STUN（Session Traversal Utilities for NAT）：STUN协议用于发现本地IP地址和绕过NAT。

4、TURN（Traversal Using Relays around NAT）：TURN协议用于在对等连接无法直接建立时，通过中继服务器中转流量。

5、RTP（Real-Time Transport Protocol）：RTP协议用于传输音频和视频流。

6、RTCP（Real-Time Control Protocol）：RTCP协议用于实时传输控制信息，如丢包率、延迟等。

公网使用

STUN：Session Traversal Utilities for NAT，用来帮助我们获取本地计算机的公网 IP 地址，以及端口号。 TURN：Traversal Using Relays around NAT，用来帮助我们穿越 NAT 网关，实现公网中的 WebRTC 连接。

const pc = new RTCPeerConnection({
  iceServers: [
    // STUN 服务器
    {
      urls: 'stun:stun.voipbuster.com ',
    },
    // TURN 服务器
    {
      urls: 'turn:turn.xxxx.org',
      username: 'webrtc',
      credential: 'turnserver',
    },
  ],
})

场景

视频会议、实时音视频通话、数据共享、直播、远程协作等
