忽然有一天，我想要做一件事：去代码中去验证那些曾经被“灌输”的理论。
-- 服装学院的IT男
本篇已于 2024-7-19 基于 Android U 代码进行修订，且已收录于Activity短暂的一生系列。
窗口显示流程一共分为以下5篇：

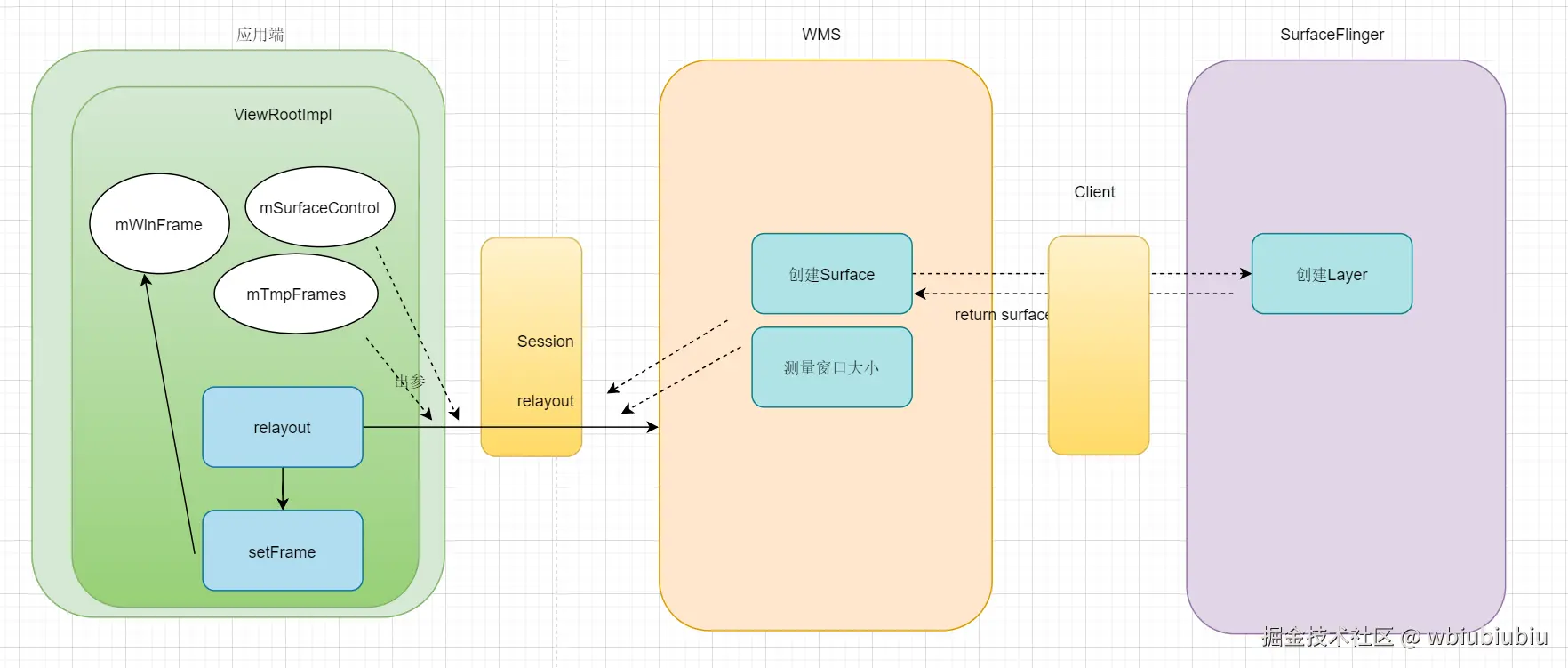

上篇说过 relayoutWindow 流程主要做了两件事:
-
- 通过 createSurfaceControl 创建SurfaceControl
-
- 通过 WindowSurfacePlacer::performSurfacePlacement 计算窗口大小和摆放 Surface
这篇主要分析核心方法：WindowSurfacePlacer::performSurfacePlacement
根据上篇的分析，relayoutWindow 流程会触发 WindowSurfacePlacer::performSurfacePlacement 的执行，需要注意的是会触发执行这个方法的逻辑非常多，为什么呢？
比如写 App 的时候界面有变化了，或者我们手动执行“View::requestLayout”就会触发界面重绘，也就是执行 View 绘制三部曲，其中第二步就是 layout。那为什么要执行 layout 呢？
因为界面上有 View 的添加移除，或者横竖屏切换等情况，那其他 View 的位置很可能就会受影响，所以为了保证界面上 View 所在位置的正确，就会触发一次 layout 重新计算每个 View 所在的位置。
触发 layout 是 ViewRootImpl 触发的，他只需要对整个 View 树的 RootView(DecorView)触发layout就行，然后 RootView(DecorView)内部会递归触发整个 View 树的 layout逻辑，从而保证整个 View 树的每一个 View 都出在正确的位置。
这里提取2个 View 层 layout 逻辑的信息：
-
- 目的是确保界面 View 树中的各个 View 处在正确的位置
-
- 触发逻辑是从 RootView(DecorView) 开始递归执行
其实 WMS 对窗口的管理也是和 View 管理的一样的，窗口有添加移除，或者屏幕旋转等场景，为了确保手机屏幕上各个窗口处在正确的位置，显示正确的大小。所以会触发执行 WindowSurfacePlacer::performSurfacePlacement 方法。
作为 WMS 的核心方法之一，WindowSurfacePlacer::performSurfacePlacement 方法做的事情其实也远不仅这些，但是当前是分析 relayoutWindow 流程进入了这个方法做的事，所以还是只关心 relayoutWindow 流程触发需要做哪些事情就好。
然后对这个方法有个印象，因为以后会经常看这个方法，毕竟界面上有点风吹操作都要触发 WindowSurfacePlacer::performSurfacePlacement 方法的执行。

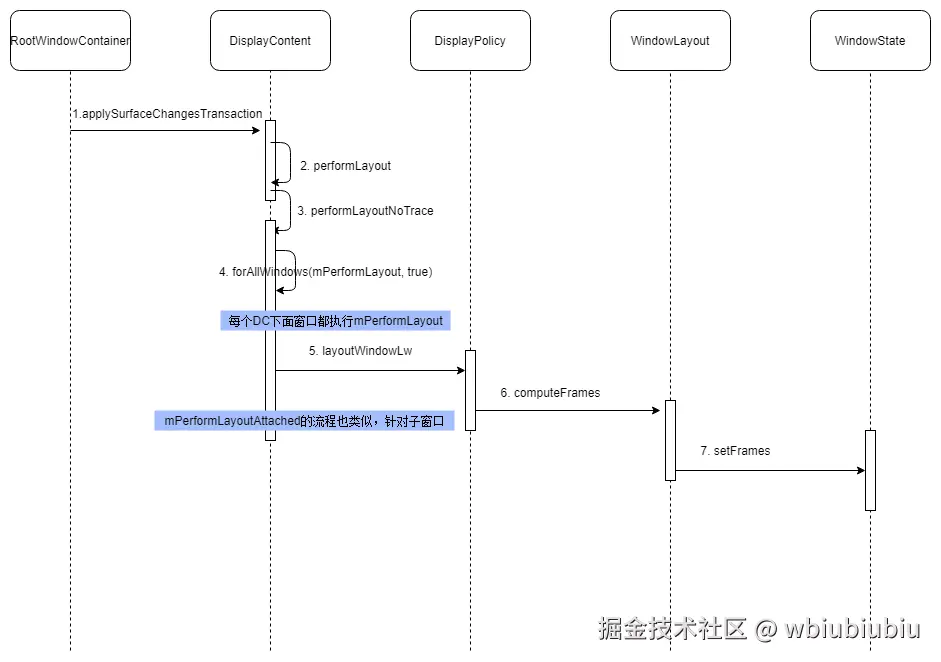

本篇的调用链和时序图如下：
WindowSurfacePlacer::performSurfacePlacement
WindowSurfacePlacer::performSurfacePlacementLoop
RootWindowContainer::performSurfacePlacement
RootWindowContainer::performSurfacePlacementNoTrace
RootWindowContainer::applySurfaceChangesTransaction
DisplayContent::applySurfaceChangesTransaction
DisplayContent::performLayout
DisplayContent::performLayoutNoTrace
DisplayContent::mPerformLayout
DisplayPolicy::layoutWindowLw
WindowLayout::computeFrames -- 计算窗口大小，保存在 sTmpClientFrames中
WindowState::setFrames -- 将计算结果 sTmpClientFrames 的数据设置给窗口
1. WindowSurfacePlacer::performSurfacePlacement
# WindowSurfacePlacer
// 控制是否需要继续执行 performSurfacePlacementLoop方法
private boolean mTraversalScheduled;
// 延迟layout就会+1
private int mDeferDepth = 0;
final void performSurfacePlacement(boolean force) {
if (mDeferDepth > 0 && !force) {
mDeferredRequests++;
return;
}
// 最大次数循环为6次
int loopCount = 6;
do {
// 设置为false
mTraversalScheduled = false;
// 重点方法
performSurfacePlacementLoop();
// 移除Handler的处理
mService.mAnimationHandler.removeCallbacks(mPerformSurfacePlacement);
loopCount--;
// 结束条件为 mTraversalScheduled 不为false 和 loopCount大于0 ，也就最多6次
} while (mTraversalScheduled && loopCount > 0);
mService.mRoot.mWallpaperActionPending = false;
}
relayoutWindow 方法调用的是传递的参数是 true ，那第一个if是走不进去的，主要看后面的逻辑控制。
里面的 performSurfacePlacementLoop() 方法是重点，在分析这个方法之前，先确认下停止循环的2个条件:
-
- loopCount > 0 这个条件比较简单，这个循环最多执行6次，为什么是6咱也不知道，查了一下说是google工程师根据经验设置，如果执行6次循环还没处理好Surface那肯定是出现问题了。（debug发现一般就执行1次，最多看到执行2次的情况）
-
- mTraversalScheduled 这个变量但是执行循环的时候就设置为 false ，说明正常情况下执行一次就不需要再执行了。
这里也其实要注意，bool 类型默认是 false ，所以找到在是哪里将 mTraversalScheduled 设置为 true，其实就是找到了什么情况下需要执行 performSurfacePlacementLoop 方法。
继续下一步 performSurfacePlacementLoop 方法的内容。
# WindowSurfacePlacer
private void performSurfacePlacementLoop() {
......
// 重点*1. 对所有窗口执行布局操作
mService.mRoot.performSurfacePlacement();
// 布局完成
mInLayout = false;
// 若需要布局,（Root检查每个DC是否需要）
if (mService.mRoot.isLayoutNeeded()) {
if (++mLayoutRepeatCount < 6) {
// 重点*2. 布局次数小于6次，则需要再次请求布局
requestTraversal();
} else {
Slog.e(TAG, "Performed 6 layouts in a row. Skipping");
mLayoutRepeatCount = 0;
}
} else {
mLayoutRepeatCount = 0;
}
}
-
- 执行 RootWindowContainer::performSurfacePlacement 这个代表对屏幕进行一次 layout ，后续的分析都在这
-
- 如果“mService.mRoot.isLayoutNeeded()”满足就执行 requestTraversal ，这个方法会将 mTraversalScheduled 变量设置为 true
-
- “mService.mRoot.isLayoutNeeded()” 的返回其实受 DisplayContent 下的 mLayoutNeeded 变量控制，有任意一个屏幕为 true 就说明还需要一次 layout
主流程等会再看，先看一下 WindowSurfacePlacer::requestTraversal 的逻辑。
# WindowSurfacePlacer
void requestTraversal() {
if (mTraversalScheduled) {
return;
}
// Set as scheduled even the request will be deferred because mDeferredRequests is also
// increased, then the end of deferring will perform the request.
// 还需要一次
mTraversalScheduled = true;
if (mDeferDepth > 0) {
mDeferredRequests++;
if (DEBUG) Slog.i(TAG, "Defer requestTraversal " + Debug.getCallers(3));
return;
}
// 通过Handler触发
mService.mAnimationHandler.post(mPerformSurfacePlacement);
}

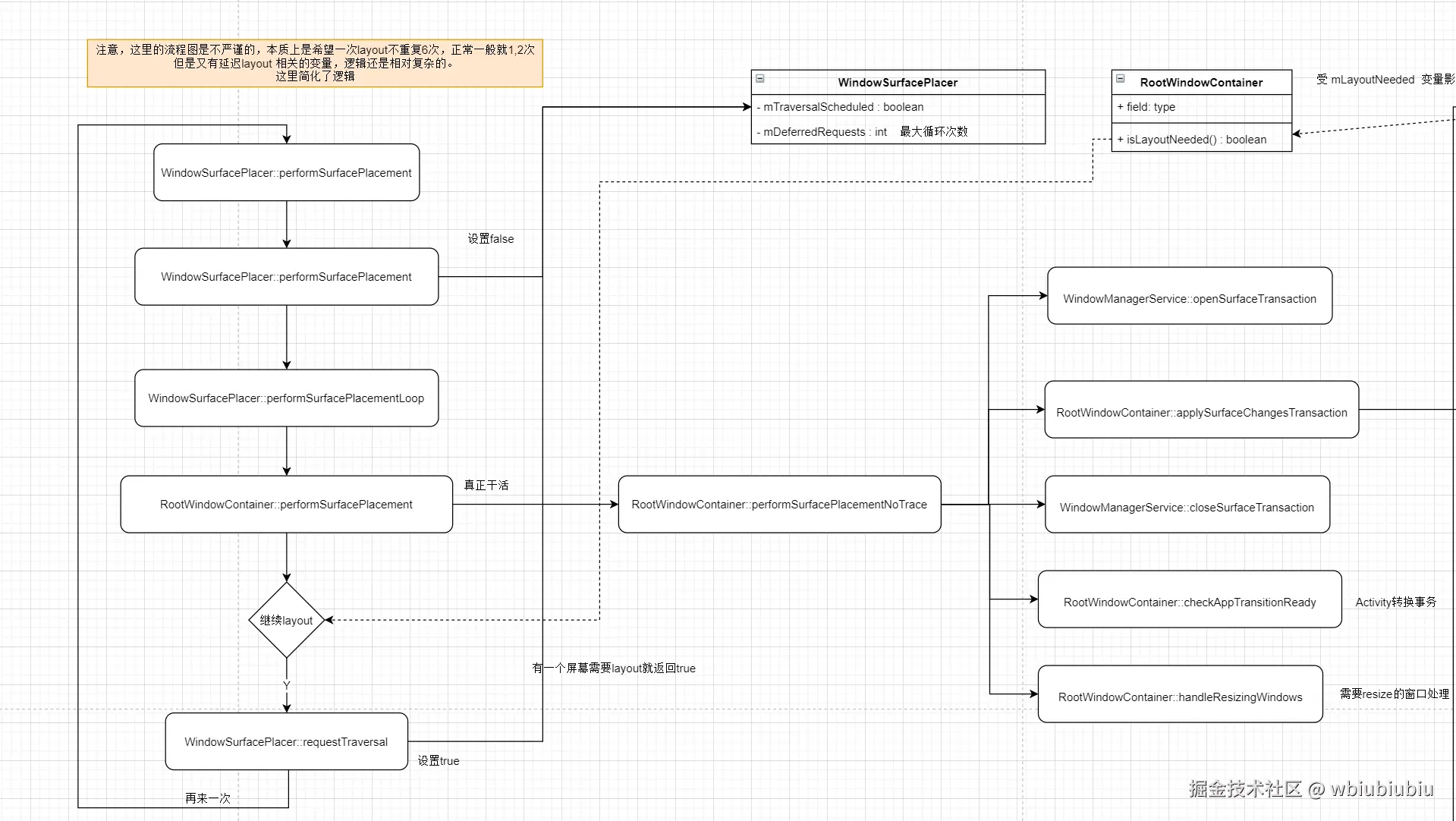

当前不必纠结于执行几次的逻辑，这里的东西还挺复杂的，还会涉及到延迟 layout 等待，当前这块以简单的场景看就好了。
给个不是很精确但是覆盖百分之95以上场景的结论：
performSurfacePlacement 就是一次窗口的 layout ，是不是还有再执行的条件控制在 DisplayContent 下的 mLayoutNeeded 变量控制。如果这个变量为 false 则说明这次 layout 还有事情没完成，还要再来一次。
具体几次6次8次的没必要过于纠结，但是需要注意 “mService.mRoot.isLayoutNeeded()”如果不满足，则就不会再次触发了，对这些有个印象即可，主要看 RootWindowContainer::performSurfacePlacement 方法。
1.1 layout操作--RootWindowContainer::performSurfacePlacement
# RootWindowContainer
// 这个方法加上了trace
void performSurfacePlacement() {
Trace.traceBegin(TRACE_TAG_WINDOW_MANAGER, "performSurfacePlacement");
try {
performSurfacePlacementNoTrace();
} finally {
Trace.traceEnd(TRACE_TAG_WINDOW_MANAGER);
}
}
// 主要干活的还是这个
void performSurfacePlacementNoTrace() {
......
// 1. 如果需要，则更新焦点
if (mWmService.mFocusMayChange) {
mWmService.mFocusMayChange = false;
mWmService.updateFocusedWindowLocked(
UPDATE_FOCUS_WILL_PLACE_SURFACES, false /*updateInputWindows*/);
}
......
// Trace
Trace.traceBegin(TRACE_TAG_WINDOW_MANAGER, "applySurfaceChanges");
// 开启事务
mWmService.openSurfaceTransaction();
try {
// 2.. 处理事务（执行窗口尺寸计算，surface状态变更等操作）
applySurfaceChangesTransaction();
} catch (RuntimeException e) {
Slog.wtf(TAG, "Unhandled exception in Window Manager", e);
} finally {
// 关闭事务，做事务提交
mWmService.closeSurfaceTransaction("performLayoutAndPlaceSurfaces");
Trace.traceEnd(TRACE_TAG_WINDOW_MANAGER);
}
......
// 3. Activity 切换事务处理，
// 条件满足也会将窗口状态设置为HAS_DRAW 流程
checkAppTransitionReady(surfacePlacer);
......
// 再次判断是否需要处理焦点变化
if (mWmService.mFocusMayChange) {
mWmService.mFocusMayChange = false;
mWmService.updateFocusedWindowLocked(UPDATE_FOCUS_PLACING_SURFACES,
false /*updateInputWindows*/);
}
......
// 4. 如果过程中size或者位置变化，则通知客户端重新relayout
handleResizingWindows();
......
// 5. 销毁不可见的窗口
i = mWmService.mDestroySurface.size();
if (i > 0) {
do {
i--;
WindowState win = mWmService.mDestroySurface.get(i);
win.mDestroying = false;
final DisplayContent displayContent = win.getDisplayContent();
if (displayContent.mInputMethodWindow == win) {
displayContent.setInputMethodWindowLocked(null);
}
if (displayContent.mWallpaperController.isWallpaperTarget(win)) {
displayContent.pendingLayoutChanges |= FINISH_LAYOUT_REDO_WALLPAPER;
}
win.destroySurfaceUnchecked();
} while (i > 0);
mWmService.mDestroySurface.clear();
}
......
}
这个方法处理的事情非常多
-
- 焦点相关
-
- applySurfaceChangesTransaction 这个是当前分析的重点，主要是处理窗口大小和Surface的
-
- checkAppTransitionReady 是处理 Activity 切换的事务
-
- 如果这次 layout 有窗口尺寸改变了，就需要窗口进行 resize 操作
-
- 销毁掉不需要的窗口
这个方法比较长，干的事也比较多，而且执行的频率也很高。（可以自己加个log或者抓trace看一下）
其他的流程目前不看，只关心 applySurfaceChangesTransaction 方法。
可以看到在执行 applySurfaceChangesTransaction 方法的前后都 SurfaceTransaction 的打开和关闭，那说明这个方法内部肯定是有 Surface 事务的处理。
后面的 RootWindowContainer::applySurfaceChangesTransaction 方法是 relayoutWindow 流程的核心，在看后面之前，先对前面这块比较混乱流程整理一个流程图：
2. RootWindowContainer::applySurfaceChangesTransaction
# RootWindowContainer
private void applySurfaceChangesTransaction() {
......
// 正常情况就一个屏幕
final int count = mChildren.size();
for (int j = 0; j < count; ++j) {
final DisplayContent dc = mChildren.get(j);
dc.applySurfaceChangesTransaction();
}
......
}
遍历每个屏幕执行 DisplayContent::applySurfaceChangesTransaction
# DisplayContent
private final LinkedList<ActivityRecord> mTmpUpdateAllDrawn = new LinkedList();
void applySurfaceChangesTransaction() {
......
// 置空
mTmpUpdateAllDrawn.clear();
......
// 重点* 1. 执行布局，该方法最终会调用performLayoutNoTrace，计算窗口的布局参数
performLayout(true /* initial */, false /* updateInputWindows */);
pendingLayoutChanges = 0;
Trace.traceBegin(TRACE_TAG_WINDOW_MANAGER, "applyPostLayoutPolicy");
try {
mDisplayPolicy.beginPostLayoutPolicyLw();
// 对所有窗口执行布局策略
forAllWindows(mApplyPostLayoutPolicy, true /* traverseTopToBottom */);
mDisplayPolicy.finishPostLayoutPolicyLw();
} finally {
Trace.traceEnd(TRACE_TAG_WINDOW_MANAGER);
}
......
Trace.traceBegin(TRACE_TAG_WINDOW_MANAGER, "applyWindowSurfaceChanges");
try {
// 重点* 2. 遍历所有窗口，主要是改变窗口状态设置为READY_TO_SHOW，当前逻辑不满足，不会执行最终设置
forAllWindows(mApplySurfaceChangesTransaction, true /* traverseTopToBottom */);
} finally {
Trace.traceEnd(TRACE_TAG_WINDOW_MANAGER);
}
// 重点* 3. finishDrawing()流程，条件满足触发提交Surface到SurfaceFlinger
prepareSurfaces();
......
}
这个方法其实有3个重点，但是因为当前分析的是窗口执行 relayoutWindow 过来的逻辑，窗口下的 View 应用端都还没进行绘制，所以后面2个重点内部都会因为条件不满足被 return 。 不过2个重点也是后面学习需要分析的流程，所以先留下个印象。
Framework的流程很复杂，基本上没有一行代码是多余的，如果每个代码都看，每个分支都认真分析，那可能只有AI能完成了，所以分析某个流程只关心流程中主要代码就可以了。
当前流程主要关注1个重点：
-
- performLayout ：最终会执行创建大小的计算

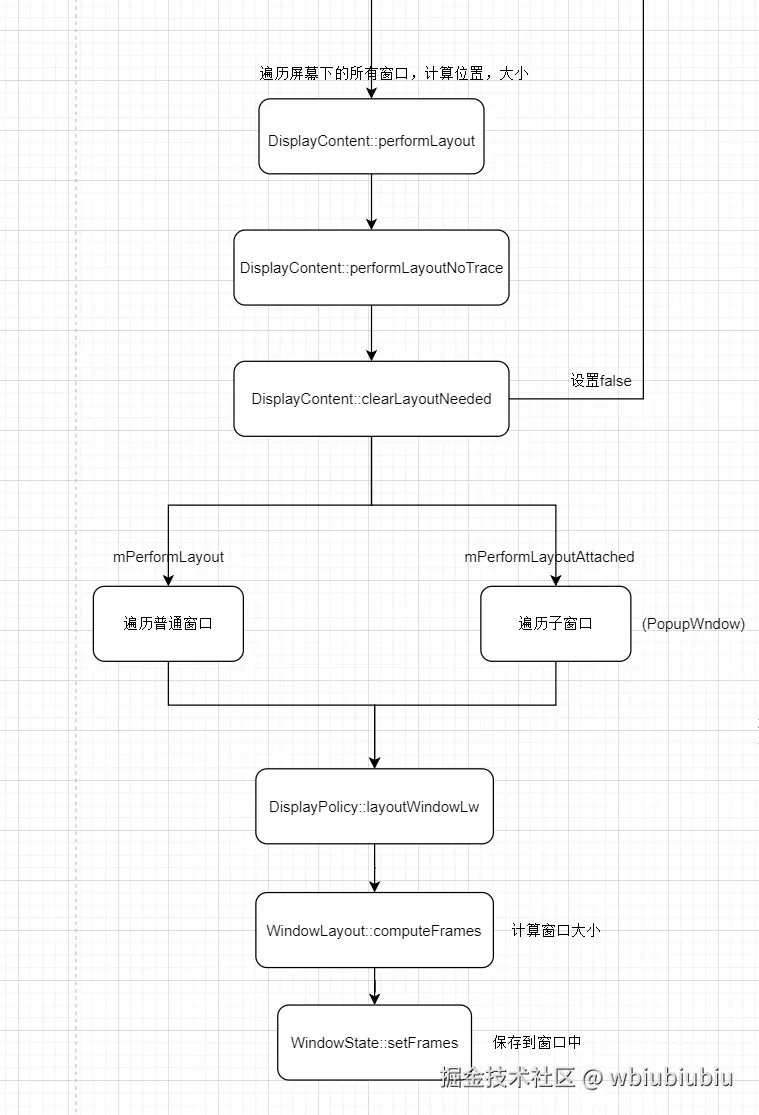

2.1 layout之-计算窗口大小
# DisplayContent
// 标记是否需要执行layout
private boolean mLayoutNeeded;
boolean isLayoutNeeded() {
return mLayoutNeeded;
}
// 根据前面流程，如果为false则表示不会执行循环
private void clearLayoutNeeded() {
if (DEBUG_LAYOUT) Slog.w(TAG_WM, "clearLayoutNeeded: callers=" + Debug.getCallers(3));
mLayoutNeeded = false;
}
void performLayout(boolean initial, boolean updateInputWindows) {
// 加上trace
Trace.traceBegin(TRACE_TAG_WINDOW_MANAGER, "performLayout");
try {
performLayoutNoTrace(initial, updateInputWindows);
} finally {
Trace.traceEnd(TRACE_TAG_WINDOW_MANAGER);
}
}
// 主要方法
private void performLayoutNoTrace(boolean initial, boolean updateInputWindows) {
// 判断是否需要布局，不需要则直接返回,内部是通过mLayoutNeeded判断
if (!isLayoutNeeded()) {
return;
}
// 将mLayoutNeeded设置为flase
clearLayoutNeeded();
......
// 重点* 1. 对所有顶级窗口进行布局
forAllWindows(mPerformLayout, true /* traverseTopToBottom */);
// 重点* 2. 处理子窗口的布局
forAllWindows(mPerformLayoutAttached, true /* traverseTopToBottom */);
......
}
DisplayContent::performLayout 方法也是为了加 trace 所以还是得看 DisplayContent::performLayoutNoTrace 方法，主要就是2个forAllWindows，这个方法在之前 Activity 启动的流程讲过类似的，就是将按照第二个参数的顺序，从上到下或者从下至上遍历每个 Window 让其执行第一个参数的 lambda 表达式,所以只要看看具体的 lambda 表达式即可。
2.2 mPerformLayout 和 mPerformLayoutAttached
# DisplayContent
private final Consumer<WindowState> mPerformLayout = w -> {
// 如果当前窗口为子窗口则直接返回
if (w.mLayoutAttached) {
return;
}
// 先判断当前窗口是否会不可见
final boolean gone = w.isGoneForLayout();
// 如果窗口不是不可见的，或者窗口没有框架，或者窗口需要布局
if (!gone || !w.mHaveFrame || w.mLayoutNeeded) {
......
// 重点*1. 调用DisplayPolicy::layoutWindowLw
getDisplayPolicy().layoutWindowLw(w, null, mDisplayFrames);
......
if (DEBUG_LAYOUT) Slog.v(TAG, " LAYOUT: mFrame=" + w.getFrame()
+ " mParentFrame=" + w.getParentFrame()
+ " mDisplayFrame=" + w.getDisplayFrame());
}
};
private final Consumer<WindowState> mPerformLayoutAttached = w -> {
// 如果不是子窗口则返回
if (!w.mLayoutAttached) {
return;
}
if ((w.mViewVisibility != GONE && w.mRelayoutCalled) || !w.mHaveFrame
|| w.mLayoutNeeded) {
......
getDisplayPolicy().layoutWindowLw(w, w.getParentWindow(), mDisplayFrames);
w.mLayoutSeq = mLayoutSeq;
if (DEBUG_LAYOUT) Slog.v(TAG, " LAYOUT: mFrame=" + w.getFrame()
+ " mParentFrame=" + w.getParentFrame()
+ " mDisplayFrame=" + w.getDisplayFrame());
}
};
2.2.1 mLayoutAttached 变量的意义
这2个 lambda 表达式基本上是一样的主要就是执行“getDisplayPolicy().layoutWindowLw”，但是区别在于方法最前面对 w.mLayoutAttached 的判断，这个属性是什么意思呢？ 这个属性在WindowState构造的时候赋值。
# WindowState
WindowState(WindowManagerService service, Session s, IWindow c, WindowToken token,
WindowState parentWindow, int appOp, WindowManager.LayoutParams a, int viewVisibility,
int ownerId, int showUserId, boolean ownerCanAddInternalSystemWindow,
PowerManagerWrapper powerManagerWrapper) {
......
if (mAttrs.type >= FIRST_SUB_WINDOW && mAttrs.type <= LAST_SUB_WINDOW) {
......
mLayoutAttached = mAttrs.type !=
WindowManager.LayoutParams.TYPE_APPLICATION_ATTACHED_DIALOG;
......
} else {
......
mLayoutAttached = false;
......
}
......
}
其实直接理解为:只要不是子窗口都为 false 就可以，根据我的 debug 和堆栈信息也确实如此。那也就是说 mPerformLayoutAttached 是不会执行的，真正执行的是 mPerformLayout 这个lambda 表达式，然后内部走到 DisplayPolicy::layoutWindowLw 方法。
2.3 计算窗口大小 -- DisplayPolicy::layoutWindowLw
# DisplayPolicy
public void layoutWindowLw(WindowState win, WindowState attached, DisplayFrames displayFrames) {
// 判断是否需要跳过布局
if (win.skipLayout()) {
return;
}
// 获取DisplayFrames
displayFrames = win.getDisplayFrames(displayFrames);
// 获取某个方向的窗口布局参数
final WindowManager.LayoutParams attrs = win.getLayoutingAttrs(displayFrames.mRotation);
final Rect attachedWindowFrame = attached != null ? attached.getFrame() : null;
// If this window has different LayoutParams for rotations, we cannot trust its requested
// size. Because it might have not sent its requested size for the new rotation.
final boolean trustedSize = attrs == win.mAttrs;
// 应用端请求的宽高信息
final int requestedWidth = trustedSize ? win.mRequestedWidth : UNSPECIFIED_LENGTH;
final int requestedHeight = trustedSize ? win.mRequestedHeight : UNSPECIFIED_LENGTH;
// 重点* 1. 调用WindowLayout.computeFrames计算窗口布局大小
mWindowLayout.computeFrames(attrs, win.getInsetsState(), displayFrames.mDisplayCutoutSafe,
win.getBounds(), win.getWindowingMode(), requestedWidth, requestedHeight,
win.getRequestedVisibleTypes(), win.mGlobalScale, sTmpClientFrames);
// 重点* 2. 将计算的布局参数赋值给windowFrames
win.setFrames(sTmpClientFrames, win.mRequestedWidth, win.mRequestedHeight);
}
-
- WindowLayout::computeFrames 计算窗口大小的。里面非常的复杂了，有一套计算规则
-
- WindowState::setFrames 然后将计算好后的大小设置给 WindowState ,这个方法好像也不复杂就3个参数，其实2个还是宽高
2.3.1 真正计算-- computeFrames
首先要说明2点：
-
- 执行这个方法的逻辑不止上面分析的这一处，在 ViewRootImpl::setView 方法里也出现过
-
- 这个方法里是具体计算窗口大小和位置的，计算规则也很复杂，个人觉得适当了解即可，遇到窗口的大小和位置显示异常的问题再详细研究这个方法就好。
下面的代码很复杂，对于这种复杂代码，学习阶段一般建议以黑盒的方式掌握即可,不需要知道具体的执行，更不用记代码，google 没准哪天改了这里的代码就白记了。 我是没记住下面的逻辑，但是我把相关的注释加在代码中，至少我知道了这个方法是干什么的大概做了什么事，遇到问题的时候知道往这看。
知道这个方法就计算窗口位置，然后还考虑了一下刘海屏的情况就差不多了。
# WindowLayout
//参数：
// attrs: 窗口参数
// state: Insets状态
// displayCutoutSafe: 剪裁区域
// windowBounds: 窗口的边界
// windowingMode: 窗口模式
// requestedWidth,requestedHeight: 请求的宽高
// requestedVisibleTypes: 请求显示的内边距类型
// compatScale：兼容性缩放因子
// frames : 输出的窗口位置信息
public void computeFrames(WindowManager.LayoutParams attrs, InsetsState state,
Rect displayCutoutSafe, Rect windowBounds, @WindowingMode int windowingMode,
int requestedWidth, int requestedHeight, @InsetsType int requestedVisibleTypes,
float compatScale, ClientWindowFrames frames) {
// 获取窗口的类型、标志和私有标志，以便后面的计算使用
final int type = attrs.type;
final int fl = attrs.flags;
final int pfl = attrs.privateFlags;
// 判断窗口是否指定了 FLAG_LAYOUT_IN_SCREEN 标志，该标志表示窗口是否应该扩展到屏幕的尺寸
final boolean layoutInScreen = (fl & FLAG_LAYOUT_IN_SCREEN) == FLAG_LAYOUT_IN_SCREEN;
// 获取输出的各个位置信息，包括显示区域、父窗口区域和窗口区域
final Rect attachedWindowFrame = frames.attachedFrame;
final Rect outDisplayFrame = frames.displayFrame;
final Rect outParentFrame = frames.parentFrame;
final Rect outFrame = frames.frame;
// 通过 InsetsState 计算窗口的 Insets 值。
// Compute bounds restricted by insets
final Insets insets = state.calculateInsets(windowBounds, attrs.getFitInsetsTypes(),
attrs.isFitInsetsIgnoringVisibility());
// 获取窗口在各个方向上是否需要计算 Insets 值，然后根据这些方向计算出对应方向的 Insets 值
final @WindowInsets.Side.InsetsSide int sides = attrs.getFitInsetsSides();
final int left = (sides & WindowInsets.Side.LEFT) != 0 ? insets.left : 0;
final int top = (sides & WindowInsets.Side.TOP) != 0 ? insets.top : 0;
final int right = (sides & WindowInsets.Side.RIGHT) != 0 ? insets.right : 0;
final int bottom = (sides & WindowInsets.Side.BOTTOM) != 0 ? insets.bottom : 0;
// 将显示区域的边界计算出来，它是应用窗口在整个屏幕上的可见区域。其中，
//windowBounds表示应用窗口的位置和大小，left、top、right和bottom表示计算得到的窗口与屏幕边界的间距。
outDisplayFrame.set(windowBounds.left + left, windowBounds.top + top,
windowBounds.right - right, windowBounds.bottom - bottom);
// 计算出应用窗口父容器的边界
if (attachedWindowFrame == null) {
// 如果应用窗口未附加到其他窗口上，则父容器边界与显示区域相同。
outParentFrame.set(outDisplayFrame);
if ((pfl & PRIVATE_FLAG_INSET_PARENT_FRAME_BY_IME) != 0) {
final InsetsSource source = state.peekSource(ID_IME);
if (source != null) {
outParentFrame.inset(source.calculateInsets(
outParentFrame, false /* ignoreVisibility */));
}
}
} else {
// 如果应用窗口附加到其他窗口上，则父容器边界要根据应用窗口所附加的窗口的位置和大小进行调整
outParentFrame.set(!layoutInScreen ? attachedWindowFrame : outDisplayFrame);
}
//计算出在显示区域中可能被切割的区域，即如果屏幕上有凸起的部分（如前置摄像头等）则需要将此部分从显示区域中去除
// Compute bounds restricted by display cutout
// 其中，cutoutMode 表示窗口如何处理屏幕凸起部分
final int cutoutMode = attrs.layoutInDisplayCutoutMode;
// cutout表示屏幕凸起部分的信息
final DisplayCutout cutout = state.getDisplayCutout();
// displayCutoutSafe表示在应用窗口可见区域中，不会被凸起部分遮挡的区域
final Rect displayCutoutSafeExceptMaybeBars = mTempDisplayCutoutSafeExceptMaybeBarsRect;
displayCutoutSafeExceptMaybeBars.set(displayCutoutSafe);
frames.isParentFrameClippedByDisplayCutout = false;
// 处理窗口与显示屏中的刘海屏幕（也称为"切口"）之间的关系，以确保窗口不会被刘海屏幕覆盖
// 在Android系统中，刘海屏幕的信息由DisplayCutout类来表示，而这个类的实例通常可以从InsetsState对象中获取
if (cutoutMode != LAYOUT_IN_DISPLAY_CUTOUT_MODE_ALWAYS && !cutout.isEmpty()) {
// Ensure that windows with a non-ALWAYS display cutout mode are laid out in
// the cutout safe zone.
final Rect displayFrame = state.getDisplayFrame();
if (cutoutMode == LAYOUT_IN_DISPLAY_CUTOUT_MODE_SHORT_EDGES) {
if (displayFrame.width() < displayFrame.height()) {
displayCutoutSafeExceptMaybeBars.top = MIN_Y;
displayCutoutSafeExceptMaybeBars.bottom = MAX_Y;
} else {
displayCutoutSafeExceptMaybeBars.left = MIN_X;
displayCutoutSafeExceptMaybeBars.right = MAX_X;
}
}
final boolean layoutInsetDecor = (attrs.flags & FLAG_LAYOUT_INSET_DECOR) != 0;
if (layoutInScreen && layoutInsetDecor
&& (cutoutMode == LAYOUT_IN_DISPLAY_CUTOUT_MODE_DEFAULT
|| cutoutMode == LAYOUT_IN_DISPLAY_CUTOUT_MODE_SHORT_EDGES)) {
final Insets systemBarsInsets = state.calculateInsets(
displayFrame, systemBars(), requestedVisibleTypes);
if (systemBarsInsets.left > 0) {
displayCutoutSafeExceptMaybeBars.left = MIN_X;
}
if (systemBarsInsets.top > 0) {
displayCutoutSafeExceptMaybeBars.top = MIN_Y;
}
if (systemBarsInsets.right > 0) {
displayCutoutSafeExceptMaybeBars.right = MAX_X;
}
if (systemBarsInsets.bottom > 0) {
displayCutoutSafeExceptMaybeBars.bottom = MAX_Y;
}
}
// 刘海屏处理结束
// 处理输入法类型窗口
if (type == TYPE_INPUT_METHOD
&& displayCutoutSafeExceptMaybeBars.bottom != MAX_Y
&& state.calculateInsets(displayFrame, navigationBars(), true).bottom > 0) {
// 这是为了确保输入法窗口不会被底部切口遮挡，同时又能够利用底部空间。
// The IME can always extend under the bottom cutout if the navbar is there.
displayCutoutSafeExceptMaybeBars.bottom = MAX_Y;
}
// 用 attachedWindowFrame 和 layoutInScreen 两个变量判断窗口是否连接到了父级并且没有被放置在屏幕之外
// 即窗口在父级内进行了布局
// 如果两个条件都满足，说明窗口没有超出父级边界，不需要被剪裁，因此不需要处理刘海屏幕问题
final boolean attachedInParent = attachedWindowFrame != null && !layoutInScreen;
// TYPE_BASE_APPLICATION windows are never considered floating here because they don't
// get cropped / shifted to the displayFrame in WindowState.
// floatingInScreenWindow 变量判断窗口是否为非全屏窗口，同时被放置在屏幕之内，且窗口类型不是 TYPE_BASE_APPLICATION
// 如果窗口类型不是 TYPE_BASE_APPLICATION，则可以认为该窗口是浮动窗口，需要考虑刘海屏幕问题。如果是全屏窗口，则不需要考虑刘海屏幕问题。
final boolean floatingInScreenWindow = !attrs.isFullscreen() && layoutInScreen
&& type != TYPE_BASE_APPLICATION;
// Windows that are attached to a parent and laid out in said parent already avoid
// the cutout according to that parent and don't need to be further constrained.
// Floating IN_SCREEN windows get what they ask for and lay out in the full screen.
// They will later be cropped or shifted using the displayFrame in WindowState,
// which prevents overlap with the DisplayCutout.
// 如果窗口不连接到父级，且不是浮动窗口，则可以认为窗口会被刘海屏遮挡
// 做裁剪处理
if (!attachedInParent && !floatingInScreenWindow) {
mTempRect.set(outParentFrame);
outParentFrame.intersectUnchecked(displayCutoutSafeExceptMaybeBars);
frames.isParentFrameClippedByDisplayCutout = !mTempRect.equals(outParentFrame);
}
outDisplayFrame.intersectUnchecked(displayCutoutSafeExceptMaybeBars);
}
// noLimits 表示是否启用无限制的布局
final boolean noLimits = (attrs.flags & FLAG_LAYOUT_NO_LIMITS) != 0;
// inMultiWindowMode 表示窗口是否处于多窗口模式
final boolean inMultiWindowMode = WindowConfiguration.inMultiWindowMode(windowingMode);
// 启用了无限制的布局、窗口不是系统错误类型（TYPE_SYSTEM_ERROR）
// 并且窗口不处于多窗口模式，那么将窗口的显示范围设置为整个屏幕
if (noLimits && type != TYPE_SYSTEM_ERROR && !inMultiWindowMode) {
outDisplayFrame.left = MIN_X;
outDisplayFrame.top = MIN_Y;
outDisplayFrame.right = MAX_X;
outDisplayFrame.bottom = MAX_Y;
}
// compatScale 表示兼容比例
final boolean hasCompatScale = compatScale != 1f;
// 父级窗口的宽度和高度
final int pw = outParentFrame.width();
final int ph = outParentFrame.height();
// 表示窗口是否扩展到刘海区
final boolean extendedByCutout =
(attrs.privateFlags & PRIVATE_FLAG_LAYOUT_SIZE_EXTENDED_BY_CUTOUT) != 0;
// 请求的窗口宽度和高度等
int rw = requestedWidth;
int rh = requestedHeight;
// x,y,w,h 后面将用于计算窗口的位置和大小
float x, y;
int w, h;
// 处理窗口的宽度和高度
if (rw == UNSPECIFIED_LENGTH || extendedByCutout) {
// 窗口的宽度和高度是UNSPECIFIED_LENGTH，且扩展到刘海区就重新计算高度
// 计算结果为如果窗口的宽度 attrs.width 大于等于0，就使用 attrs.width 作为窗口的宽度，
// 否则使用父容器的宽度 pw 作为窗口的宽度
rw = attrs.width >= 0 ? attrs.width : pw;
}
if (rh == UNSPECIFIED_LENGTH || extendedByCutout) {
rh = attrs.height >= 0 ? attrs.height : ph;
}
// 根据窗口的属性计算窗口的宽度和高度
if ((attrs.flags & FLAG_SCALED) != 0) {
if (attrs.width < 0) {
w = pw;
} else if (hasCompatScale) {
w = (int) (attrs.width * compatScale + .5f);
} else {
w = attrs.width;
}
if (attrs.height < 0) {
h = ph;
} else if (hasCompatScale) {
h = (int) (attrs.height * compatScale + .5f);
} else {
h = attrs.height;
}
} else {
if (attrs.width == MATCH_PARENT) {
w = pw;
} else if (hasCompatScale) {
w = (int) (rw * compatScale + .5f);
} else {
w = rw;
}
if (attrs.height == MATCH_PARENT) {
h = ph;
} else if (hasCompatScale) {
h = (int) (rh * compatScale + .5f);
} else {
h = rh;
}
}
// 处理是否需要缩放
if (hasCompatScale) {
x = attrs.x * compatScale;
y = attrs.y * compatScale;
} else {
x = attrs.x;
y = attrs.y;
}
// 如果窗口处于多窗口模式且不是全屏任务
// PRIVATE_FLAG_XX标志位表示窗口是否应该布局在其父窗口的框架内，而不是在父窗口的内容内
// 在多窗口模式下，如果子窗口不在父窗口的框架内，则需要确保它适合于父窗口的大小，因为父窗口可能是非全屏的任务
// 所以如果满足条件则需要调整子窗口的大小以适应父窗口的大小。
if (inMultiWindowMode
&& (attrs.privateFlags & PRIVATE_FLAG_LAYOUT_CHILD_WINDOW_IN_PARENT_FRAME) == 0) {
// Make sure window fits in parent frame since it is in a non-fullscreen task as
// required by {@link Gravity#apply} call.
w = Math.min(w, pw);
h = Math.min(h, ph);
}
// 如果不在多窗口模式下，或者不是TYPE_BASE_APPLICATION类型，且noLimits属性为false，
// 则需要将窗口大小限制在显示器内。fitToDisplay变量用于表示是否需要将窗口大小限制在显示器内
final boolean fitToDisplay = !inMultiWindowMode
|| ((attrs.type != TYPE_BASE_APPLICATION) && !noLimits);
// 计算出窗口在父视图中的矩形框的位置和大小，并将结果保存在outFrame变量中
Gravity.apply(attrs.gravity, w, h, outParentFrame,
(int) (x + attrs.horizontalMargin * pw),
(int) (y + attrs.verticalMargin * ph), outFrame);
// 计算出窗口在整个屏幕范围内的位置和大小，并将结果保存在outFrame变量中
if (fitToDisplay) {
Gravity.applyDisplay(attrs.gravity, outDisplayFrame, outFrame);
}
if (extendedByCutout) {
extendFrameByCutout(displayCutoutSafe, outDisplayFrame, outFrame,
mTempRect);
}
if (DEBUG) Log.d(TAG, "computeFrames " + attrs.getTitle()
+ " frames=" + frames
+ " windowBounds=" + windowBounds.toShortString()
+ " requestedWidth=" + requestedWidth
+ " requestedHeight=" + requestedHeight
+ " compatScale=" + compatScale
+ " windowingMode=" + WindowConfiguration.windowingModeToString(windowingMode)
+ " displayCutoutSafe=" + displayCutoutSafe
+ " attrs=" + attrs
+ " state=" + state
+ " requestedInvisibleTypes=" + WindowInsets.Type.toString(~requestedVisibleTypes));
}
2.4 计算结束后赋值
WindowLayout::computeFrames 方法很长，最后一个参数：frames 传进去的是 DisplayPolicy 下的静态变量 sTmpClientFrames 。也就是说根据一套计算规则计算后，sTmpClientFrames 这个变量中就保存了最新的窗口大小信息。
然后调用 WindowState::setFrames 方法把数据设置给 WindowState。
2.4.1 参数解释
第一个参数有正确的大小信息，后面2个参数是请求的宽高，那是谁请求的呢？是应用端请求的。 和 View 绘制一样，子 View 会有一个自己期望的宽高，但是计算规则会根据实际情况来设置 View最终的宽高。 那么窗口也是一样，应用端会在执行 relayoutWindow 流程的时候就把它期望的宽高传递了过来，但是 WMS 毕竟管理的是整个手机上各个窗口，它需要根据实际情况来设置最终的窗口大小，并返回给应用端。
道理知道了，现在从代码中来确认。 DisplayPolicy::layoutWindowLw 方法中是这样调用的
win.setFrames(sTmpClientFrames, win.mRequestedWidth, win.mRequestedHeight);
后面2个参数也是在 WindowState 内。
# WindowState
/**
* The window size that was requested by the application. These are in
* the application's coordinate space (without compatibility scale applied).
* 应用程序请求的窗口大小
*/
int mRequestedWidth;
int mRequestedHeight;
// 赋值
void setRequestedSize(int requestedWidth, int requestedHeight) {
if ((mRequestedWidth != requestedWidth || mRequestedHeight != requestedHeight)) {
mLayoutNeeded = true;
mRequestedWidth = requestedWidth;
mRequestedHeight = requestedHeight;
}
}
那其实只有看哪里调用 setRequestedSize 方法就好了，答案就是 WindowManagerService::relayoutWindow 方法，这个其实上一篇代码里有了，再看一眼：
# WindowManagerService
public int relayoutWindow(Session session, IWindow client, LayoutParams attrs,
int requestedWidth, int requestedHeight, int viewVisibility, int flags,
ClientWindowFrames outFrames, MergedConfiguration mergedConfiguration,
SurfaceControl outSurfaceControl, InsetsState outInsetsState,
InsetsSourceControl[] outActiveControls, Bundle outSyncIdBundle) {
......
if (viewVisibility != View.GONE) {
// 把应用端请求的大小，保存到WindowState下
win.setRequestedSize(requestedWidth, requestedHeight);
}
......
if (shouldRelayout) {
try {
// 重点* 1. 创建SurfaceControl
result = createSurfaceControl(outSurfaceControl, result, win, winAnimator);
} catch (Exception e) {
......
return 0;
}
}
// 重点* 2. 计算窗口的大小 （极其重要的方法）
mWindowPlacerLocked.performSurfacePlacement(true /* force */);
......
// 重点* 3. 给应用端SurfaceControl赋值
winAnimator.mSurfaceController.getSurfaceControl(outSurfaceControl);
......
// 重点* 4. 填充WMS计算好后的数据，返回应用端
win.fillClientWindowFramesAndConfiguration(outFrames, outMergedConfiguration,
false /* useLatestConfig */, shouldRelayout);
......
}
现在知道这3个参数是什么了开始看 WindowState::setFrames 方法。
2.4.2 设置窗口大小--WindowState::setFrames
窗口 WindowState 下有个成员变量 mWindowFrames 是 WindowFrames 类型，保存在窗口尺寸信息。先看看这个类
# WindowFrames
/**
* The frame to be referenced while applying gravity and MATCH_PARENT.
* 父容器矩形位置
*/
public final Rect mParentFrame = new Rect();
/**
* The bounds that the window should fit.
* 屏幕的大小，包括状态栏导航栏这些
*/
public final Rect mDisplayFrame = new Rect();
/**
* "Real" frame that the application sees, in display coordinate space.
* 表示应用程序或视图在屏幕上的实际可见区域。
* 窗口的大小就是这个变量，应用端绘制的大小也是这个
*/
final Rect mFrame = new Rect();
/**
* mFrame but relative to the parent container.
* 这个矩形与mFrame类似，但它是相对于父容器的坐标系统而不是屏幕坐标。
*/
final Rect mRelFrame = new Rect();
有个印象就好，开始看具体方法
同 WindowLayout::computeFrames 方法一样，也是大量代码，而且也会被 google 修改，我还是建议黑盒形式知道这个方法会把计算出的尺寸设置给窗口 WindowState 就好了。
# WindowState
// clientWindowFrames： 经过WindowLayout::computeFrames 方法计算出来的窗口尺寸
// requestedWidth： 应用端请求的宽度
// requestedHeight ： 应用端请求的高度
void setFrames(ClientWindowFrames clientWindowFrames, int requestedWidth, int requestedHeight) {
// 获取当前窗口的框架信息实例
final WindowFrames windowFrames = mWindowFrames;
// 将父窗口框架信息复制到临时变量 mTmpRect
mTmpRect.set(windowFrames.mParentFrame);
// 3个变量的赋值
windowFrames.mDisplayFrame.set(clientWindowFrames.displayFrame);
windowFrames.mParentFrame.set(clientWindowFrames.parentFrame);
windowFrames.mFrame.set(clientWindowFrames.frame);
// 设置兼容框架信息与窗口框架相同
windowFrames.mCompatFrame.set(windowFrames.mFrame);
// 如果需要兼容缩放或者硬件调整大小功能启用
if (hasCompatScale()/** M: Add for App Resolution Tuner @{ */
|| mNeedHWResizer/** @}*/) {
// Also, the scaled frame that we report to the app needs to be adjusted to be in
// its coordinate space.
对windowFrames.mCompatFrame缩放，确保在应用坐标空间内正确展示
windowFrames.mCompatFrame.scale(mInvGlobalScale);
}
// 设置是否父窗口框架被显示切割区域裁剪标志位
windowFrames.setParentFrameWasClippedByDisplayCutout(
clientWindowFrames.isParentFrameClippedByDisplayCutout);
// Calculate relative frame
// 计算相对框架信息
windowFrames.mRelFrame.set(windowFrames.mFrame);
// 将窗口框架转换为相对于父容器的坐标系
WindowContainer<?> parent = getParent();
int parentLeft = 0;
int parentTop = 0;
if (mIsChildWindow) {
// 如果当前窗口是子窗口，则根据其父窗口计算偏移量
parentLeft = ((WindowState) parent).mWindowFrames.mFrame.left;
parentTop = ((WindowState) parent).mWindowFrames.mFrame.top;
} else if (parent != null) {
// 若当前窗口不是子窗口但有父容器，则从父容器边界获取偏移量
final Rect parentBounds = parent.getBounds();
parentLeft = parentBounds.left;
parentTop = parentBounds.top;
}
windowFrames.mRelFrame.offsetTo(windowFrames.mFrame.left - parentLeft,
windowFrames.mFrame.top - parentTop);
// 检查请求的宽高是否改变，以及父窗口框架是否有变化
if (requestedWidth != mLastRequestedWidth || requestedHeight != mLastRequestedHeight
|| !mTmpRect.equals(windowFrames.mParentFrame)) {
// 更新最后请求的宽高值，并标记内容发生变化
mLastRequestedWidth = requestedWidth;
mLastRequestedHeight = requestedHeight;
windowFrames.setContentChanged(true);
}
// 如果窗口类型为 DOCK_DIVIDER 类型
// 目前我知道的是分屏应用中间的分割线是这个类型
if (mAttrs.type == TYPE_DOCK_DIVIDER) {
if (!windowFrames.mFrame.equals(windowFrames.mLastFrame)) {
// 如果当前帧与上次帧不相等，则表示窗口移动过
mMovedByResize = true;
}
}
// 如果当前窗口是壁纸
if (mIsWallpaper) {
final Rect lastFrame = windowFrames.mLastFrame;
final Rect frame = windowFrames.mFrame;
if (lastFrame.width() != frame.width() || lastFrame.height() != frame.height()) {
mDisplayContent.mWallpaperController.updateWallpaperOffset(this, false /* sync */);
}
}
// 更新源框架信息
updateSourceFrame(windowFrames.mFrame);
......
// 如果存在 ActivityRecord 并且当前窗口不是子窗口，则调用 layoutLetterbox 方法
if (mActivityRecord != null && !mIsChildWindow) {
mActivityRecord.layoutLetterbox(this);
}
// 标记需要进行 Surface 的放置操作
mSurfacePlacementNeeded = true;
// 标记已经具有有效的帧信息
mHaveFrame = true;
}
3. 返回窗口大小给应用端
经过 WindowState::setFrames 方法后，窗口自己就有了一个确定的尺寸了，但是绘制内容是在应用端，所以现在需要把这个窗口尺寸传递给应用端。 早 WindowManagerService::relayoutWindow 方法中知道，经过 WindowSurfacePlacer::performSurfacePlacement 方法计算出窗口尺寸后， 会执行 WindowState::fillClientWindowFramesAndConfiguration 方法就尺寸信息填充到参数 outFrames 中，也就是传递给应用端。
# WindowState
/**
* Fills the given window frames and merged configuration for the client.
*
* @param outFrames The frames that will be sent to the client.
* @param outMergedConfiguration The configuration that will be sent to the client.
* @param useLatestConfig Whether to use the latest configuration.
* @param relayoutVisible Whether to consider visibility to use the latest configuration.
*/
void fillClientWindowFramesAndConfiguration(ClientWindowFrames outFrames,
MergedConfiguration outMergedConfiguration, boolean useLatestConfig,
boolean relayoutVisible) {
// 尺寸信息设置给应用端
outFrames.frame.set(mWindowFrames.mCompatFrame);
outFrames.displayFrame.set(mWindowFrames.mDisplayFrame);
// 缩放处理
if (mLayoutAttached) {
if (outFrames.attachedFrame == null) {
outFrames.attachedFrame = new Rect();
}
outFrames.attachedFrame.set(getParentWindow().getFrame());
if (mInvGlobalScale != 1f) {
outFrames.attachedFrame.scale(mInvGlobalScale);
}
}
......
// 标记已向客户端报告过配置信息
mLastConfigReportedToClient = true;
}
这个 outFrames 就是应用端 ViewRootImpl执行 relayout 方法触发WMS::relayoutWindow 传递的参数 mTmpFrames。
4. 小结
relayoutWindow 流程就分析完了，代码很多流程很长，而且中间很多核心方法还有其他的分支，但是只当前主流程还是比较清晰的。
上一篇分析了Surface的创建，本篇分析了窗口大小的计算和保存， 代码虽多但是其实 WindowLayout::computeFrames 和 WindowState::setFrames 这2个方法知道是干啥的就可以了，完全不需要记住。等实际解决问题的时候知道在哪看就好了。
4.1 调用链分析
4.1.1 Activity 启动触发2个事务的调用链
其中 ResumeActivityItem 会触发 ViewRootImpl::setView 执行，也是触发relayoutWindow 的逻辑
LaunchActivityItem::execute
ActivityThread::handleLaunchActivity
ActivityThread::performLaunchActivity
Instrumentation::newActivity --- 创建Activity
Activity::attach --- 创建Window
Window::init
Window::setWindowManager
Instrumentation::callActivityOnCreate
Activity::performCreate
Activity::onCreate --- onCreate
ResumeActivityItem::execute
ActivityThread::handleResumeActivity
ActivityThread::performResumeActivity
Activity::performResume
Instrumentation::callActivityOnResume
Activity::onResume --- onResume
WindowManagerImpl::addView --- 创建ViewRootImpl
WindowManagerGlobal::addView
ViewRootImpl::setView --- 与WMS通信触发窗口的显示逻辑
4.1.2 应用端 ViewRootImpl::setView
ViewRootImpl::setView 后续的调用链如下：
ViewRootImpl::setView
ViewRootImpl::requestLayout
ViewRootImpl::scheduleTraversals
ViewRootImpl.TraversalRunnable::run --- Vsync相关--scheduleTraversals
ViewRootImpl::doTraversal
ViewRootImpl::performTraversals
ViewRootImpl::relayoutWindow --- 第二步：relayoutWindow
Session::relayout --- 跨进程调用
ViewRootImpl::updateBlastSurfaceIfNeeded
Surface::transferFrom -- 应用端Surface赋值
ViewRootImpl::performMeasure --- View绘制三部曲
ViewRootImpl::performLayout
ViewRootImpl::performDraw
ViewRootImpl::createSyncIfNeeded --- 第三步：绘制完成 finishDrawingWindow
Session.addToDisplayAsUser --- 第一步：addWindow
其中窗口显示的三步都是这里触发的
所以说 ViewRootImpl 真的很重要，其实没有Activity，没有Window, 只通过 ViewRootImpl 也能在屏幕上显示一个窗口
4.1.3 system_server端调用链
WindowManagerService::relayoutWindow
WindowManagerService::createSurfaceControl
WindowStateAnimator::createSurfaceLocked -- 创建“Buff” 类型Surface (上一篇)
WindowStateAnimator::resetDrawState -- 设置窗口状态为DRAW_PENDING
WindowSurfaceController::init
SurfaceControl.Builder::build
SurfaceControl::init
WindowSurfacePlacer::performSurfacePlacement -- 计算窗口大小 （本篇）
WindowSurfacePlacer::performSurfacePlacementLoop
RootWindowContainer::performSurfacePlacement
RootWindowContainer::performSurfacePlacementNoTrace
RootWindowContainer::applySurfaceChangesTransaction
DisplayContent::applySurfaceChangesTransaction
DisplayContent::performLayout
DisplayContent::performLayoutNoTrace
DisplayContent::mPerformLayout
DisplayPolicy::layoutWindowLw
WindowLayout::computeFrames -- 计算窗口大小，保存在 sTmpClientFrames中
WindowState::setFrames -- 将计算结果 sTmpClientFrames 的数据设置给窗口
WindowSurfaceController::getSurfaceControl -- 给应用端Surface赋值
WindowState::fillClientWindowFramesAndConfiguration -- 给应用端窗口大小赋值
4.2 流程图
一次layout中，关于一个屏幕下所有窗口大小计算的流程图如下：
这部分也是 relayoutWindow 流程中关于窗口计算的核心流程。
4.3 下节预告
窗口显示第一步：addWindow 创建对应的WindowState并挂载到窗口树 窗口显示第二步：relayoutWindow 会创建出"Buff"类型的Surface给应用端和计算好窗口的大小
现在应用端已经有可以存放U数据的Surface了，并且也已经知道自己的窗口大小了，就可以开始绘制View信息了，等View绘制好之后就可以触发下一步流程了：
窗口显示第三步：绘制完成，通知SurfaceFlinger合成
