Android源码解析之——1、Android系统启动流程

徒步青云
87 阅读7分钟

当用户按下电源键，固化在CPU的boot代码，会自动将ROM中的uboot代码copy到片内内存中执行，由于片内内存很小（可能只有4k），所以要求copy的代码具有以下功能：

  1. 初始化系统时钟
  2. 初始化RAM存储器
  3. 代码重定位
  4. ......

当copy的uboot代码执行以上操作后，就会跳转到linux kernel执行，而init进程便是kernel启动后，用户空间的第一个进程，进程号为1。

一、init进程

init进程的主要工作：

  • 1、创建和挂载启动需要的文件目录：如tmpfs、devpts、proc、sysfs和selinuxfs共5种文件系统。
  • 2、初始化并启动属性服务。
  • 3、设置子进程信号处理函数，防止init的子进程成为僵尸进程。
  • 4、解析init.rc文件
  • 5、通过fork+execv启动zygote、media、surfaceflinger等服务。
int main(int argc, char** argv) {
    property_init();

    signal_handler_init();

    start_property_service();
}

二、属性服务

三、解析init.rc

init.rc语句类型包含5种：Action、Command、Service、Option和Import

on <trigger> [&&<trigger>]*    //设置触发器
  <command>
  <command>    //动作触发后要执行的命令

service <name> <pathname> [<argument>] * //设置服务
  <option>   //option是service的修饰词，影响什么时候、如何启动service
  <option>

system/core/init/init.cpp


int main(int argc, char** argv) {
    android::init::main(argc, argv);
}

在Linux新的内核中，epoll用来替换select，epoll是Linux内核为处理大批量文件描述符而做了改进的poll，是Linux下多路复用I/O接口select/poll的增强版本，它能显著提高程序在大量并发连接中只有少量活跃的情况下的系统 CPU 利用率。epoll 内部用于保存事件的数据类型是红黑树，查找速度快，select采用的数组保存信息，查找速度很慢，只有当等待少量文件描述符时，epoll和select的效率才会差不多。

四、zygote

system/core/rootdir/init.zygote32.rc

service zygote /system/bin/app_process -Xzygote /system/bin --zygote --start-system-server
    class main
    priority -20
    user root
    group root readproc
    socket zygote stream 660 root system
    onrestart write /sys/android_power/request_state wake
    onrestart write /sys/power/state on
    onrestart restart audioserver
    onrestart restart cameraserver
    onrestart restart media
    onrestart restart netd
    onrestart restart wificond
    writepid /dev/cpuset/foreground/tasks

class AppRuntime : public AndroidRuntime
{
    //......
}

int main(int argc, char* const argv[])
{
    AppRuntime runtime(argv[0], computeArgBlockSize(argc, argv));
    // Process command line arguments
    // ignore argv[0]
    argc--;
    argv++;

    const char* spaced_commands[] = { "-cp", "-classpath" };
    /**
    * 1、将argv中的spaced_commands参数通过runtime.addOption传递给AppRuntime
    * 2、解析argv，判断是哪种启动模式
    *     --zygote : Start in zygote mode
    *     --start-system-server : Start the system server.
    *     --application : Start in application (stand alone, non zygote) mode.
    *     --nice-name : The nice name for this process.
    */

    Vector<String8> args;
    if (!className.isEmpty()) {
        // We're not in zygote mode, the only argument we need to pass
        // to RuntimeInit is the application argument.
        //
        // The Remainder of args get passed to startup class main(). Make
        // copies of them before we overwrite them with the process name.
        args.add(application ? String8("application") : String8("tool"));
        runtime.setClassNameAndArgs(className, argc - i, argv + i);
    } else {
        // We're in zygote mode.
        maybeCreateDalvikCache();

        if (startSystemServer) {
            args.add(String8("start-system-server"));
        }

        char prop[PROP_VALUE_MAX];
        if (property_get(ABI_LIST_PROPERTY, prop, NULL) == 0) {
            LOG_ALWAYS_FATAL("app_process: Unable to determine ABI list from property %s.",
                ABI_LIST_PROPERTY);
            return 11;
        }

        String8 abiFlag("--abi-list=");
        abiFlag.append(prop);
        args.add(abiFlag);

        // In zygote mode, pass all remaining arguments to the zygote
        // main() method.
        for (; i < argc; ++i) {
            args.add(String8(argv[i]));
        }
    }

    if (!niceName.isEmpty()) {
        runtime.setArgv0(niceName.string(), true /* setProcName */);
    }

    if (zygote) {
        runtime.start("com.android.internal.os.ZygoteInit", args, zygote);
    } else if (className) {
        runtime.start("com.android.internal.os.RuntimeInit", args, zygote);
    } else {
        fprintf(stderr, "Error: no class name or --zygote supplied.\n");
        app_usage();
        LOG_ALWAYS_FATAL("app_process: no class name or --zygote supplied.");
    }
}

//frameworks/base/core/jni/AndroidRuntime.cpp
void AndroidRuntime::start(const char* className, const Vector<String8>& options, bool zygote)
{
    //......

    const char* rootDir = getenv("ANDROID_ROOT");
    if (rootDir == NULL) {
        rootDir = "/system";
        if (!hasDir("/system")) {
            LOG_FATAL("No root directory specified, and /android does not exist.");
            return;
        }
        setenv("ANDROID_ROOT", rootDir, 1);
    }

    //......
}

//frameworks/base/core/jni/AndroidRuntime.cpp
void AndroidRuntime::start(const char* className, const Vector<String8>& options, bool zygote)
{
    //......

    /* start the virtual machine */
    JniInvocation jni_invocation;
    jni_invocation.Init(NULL);

    //......
}

//libnativehelper/JniInvocation.cpp
bool JniInvocation::Init(const char* library) {
  char buffer[PROP_VALUE_MAX];

  library = GetLibrary(library, buffer);
  // Load with RTLD_NODELETE in order to ensure that libart.so is not unmapped when it is closed.
  // This is due to the fact that it is possible that some threads might have yet to finish
  // exiting even after JNI_DeleteJavaVM returns, which can lead to segfaults if the library is
  // unloaded.
  const int kDlopenFlags = RTLD_NOW | RTLD_NODELETE;
  handle_ = dlopen(library, kDlopenFlags);

  //......

  if (!FindSymbol(reinterpret_cast<void**>(&JNI_GetDefaultJavaVMInitArgs_),
                  "JNI_GetDefaultJavaVMInitArgs")) {
    return false;
  }
  if (!FindSymbol(reinterpret_cast<void**>(&JNI_CreateJavaVM_),
                  "JNI_CreateJavaVM")) {
    return false;
  }
  if (!FindSymbol(reinterpret_cast<void**>(&JNI_GetCreatedJavaVMs_),
                  "JNI_GetCreatedJavaVMs")) {
    return false;
  }
  return true;
}

bool JniInvocation::FindSymbol(void** pointer, const char* symbol) {
  *pointer = dlsym(handle_, symbol);
  if (*pointer == NULL) {
    ALOGE("Failed to find symbol %s: %s\n", symbol, dlerror());
    dlclose(handle_);
    handle_ = NULL;
    return false;
  }
  return true;
}

//frameworks/base/core/jni/AndroidRuntime.cpp
void AndroidRuntime::start(const char* className, const Vector<String8>& options, bool zygote)
{
    //......

    if (startVm(&mJavaVM, &env, zygote) != 0) {
        return;
    }
    onVmCreated(env);

    //......
}

//frameworks/base/core/jni/AndroidRuntime.cpp
int AndroidRuntime::startVm(JavaVM** pJavaVM, JNIEnv** pEnv, bool zygote)
{
    //省略大量options解析和添加代码

    initArgs.version = JNI_VERSION_1_4;
    initArgs.options = mOptions.editArray();
    initArgs.nOptions = mOptions.size();
    initArgs.ignoreUnrecognized = JNI_FALSE;

    /*
     * Initialize the VM.
     *
     * The JavaVM* is essentially per-process, and the JNIEnv* is per-thread.
     * If this call succeeds, the VM is ready, and we can start issuing
     * JNI calls.
     */
    if (JNI_CreateJavaVM(pJavaVM, pEnv, &initArgs) < 0) {
        ALOGE("JNI_CreateJavaVM failed\n");
        return -1;
    }

    return 0;
}

//libnativehelper/JniInvocation.cpp
jint JniInvocation::JNI_CreateJavaVM(JavaVM** p_vm, JNIEnv** p_env, void* vm_args) {
  return JNI_CreateJavaVM_(p_vm, p_env, vm_args);
}

extern "C" jint JNI_CreateJavaVM(JavaVM** p_vm, JNIEnv** p_env, void* vm_args) {
  return JniInvocation::GetJniInvocation().JNI_CreateJavaVM(p_vm, p_env, vm_args);
}

这里就调用到了libart.so中。

//frameworks/base/core/jni/AndroidRuntime.cpp
void AndroidRuntime::start(const char* className, const Vector<String8>& options, bool zygote)
{
    //......

    /*
     * Register android functions.
     */
    if (startReg(env) < 0) {
        ALOGE("Unable to register all android natives\n");
        return;
    }

    //......
}

/*
 * Register android native functions with the VM.
 */
/*static*/ int AndroidRuntime::startReg(JNIEnv* env)
{
    ATRACE_NAME("RegisterAndroidNatives");
    /*
     * This hook causes all future threads created in this process to be
     * attached to the JavaVM.  (This needs to go away in favor of JNI
     * Attach calls.)
     */
    androidSetCreateThreadFunc((android_create_thread_fn) javaCreateThreadEtc);

    ALOGV("--- registering native functions ---\n");

    /*
     * Every "register" function calls one or more things that return
     * a local reference (e.g. FindClass).  Because we haven't really
     * started the VM yet, they're all getting stored in the base frame
     * and never released.  Use Push/Pop to manage the storage.
     */
    env->PushLocalFrame(200);

    if (register_jni_procs(gRegJNI, NELEM(gRegJNI), env) < 0) {
        env->PopLocalFrame(NULL);
        return -1;
    }
    env->PopLocalFrame(NULL);

    //createJavaThread("fubar", quickTest, (void*) "hello");

    return 0;
}

这里主要完成2个工作：

  1. 设置线程创建函数
  2. 动态注册大量Android Jni方法
//frameworks/base/core/jni/AndroidRuntime.cpp
void AndroidRuntime::start(const char* className, const Vector<String8>& options, bool zygote)
{
    //......

    /*
     * Start VM.  This thread becomes the main thread of the VM, and will
     * not return until the VM exits.
     */
    char* slashClassName = toSlashClassName(className != NULL ? className : "");
    jclass startClass = env->FindClass(slashClassName);
    if (startClass == NULL) {
        ALOGE("JavaVM unable to locate class '%s'\n", slashClassName);
        /* keep going */
    } else {
        jmethodID startMeth = env->GetStaticMethodID(startClass, "main",
            "([Ljava/lang/String;)V");
        if (startMeth == NULL) {
            ALOGE("JavaVM unable to find main() in '%s'\n", className);
            /* keep going */
        } else {
            env->CallStaticVoidMethod(startClass, startMeth, strArray);

#if 0
            if (env->ExceptionCheck())
                threadExitUncaughtException(env);
#endif
        }
    }
    free(slashClassName);

    ALOGD("Shutting down VM\n");
    if (mJavaVM->DetachCurrentThread() != JNI_OK)
        ALOGW("Warning: unable to detach main thread\n");
    if (mJavaVM->DestroyJavaVM() != 0)
        ALOGW("Warning: VM did not shut down cleanly\n");
}

这里通过JNI反射调用ZygoteInit的main方法，从而进入到java世界。

总结：Zygote进程的主要工作：

  1. 创建AppRuntime并调用其start函数。
  2. 创建Java虚拟机并为Java虚拟机注册JNI函数。
  3. 通过JNI反射调用ZygoteInit的main方法，从而进入到java世界。
  4. 通过registerZygoteSocket创建服务端Socket，并通过runSelectLoop方法等待AMS的请求来创建新的应用进程。
  5. 启动SystemServer进程。

4.1、JVM虚拟机

运行时库又分为核心库和ART（Android 5.0系统之后，Dalvik虚拟机被ART取代）。核心库提供了Java语言核心库的 大多数功能，这样开发者可以使用Java语言来编写Android应用。

与JVM相比，Dalvik虚拟机（DVM）是专门为移动设备定制的，允许在有限的内存中同时运行多个虚拟机的实例，并且每一个Dalvik应用作为一个独立的Linux进程执行。独立的进程可以防止在虚拟机崩溃的时候所有程序都被关闭。

而替代DVM的ART的机制与DVM不同，DVM中的应用每次运行时，字节码都需要通过即时编译器（Just In Time，JIT）转换为机器码，这会使得应用的运行效率降低。而在ART中，系统在安装应用时会进行一次预编译（Ahead Of Time，AOT），将字节码预先编译成机器码并存储在本地，这样应用每次运行时就不需要执行编译了，运行效率也大大提高。

五、SystemServer

  • 1、通过Looper.prepareMainLooper()创建消息队列
  • 2、加载libandroid_servers.so动态库
  • 3、通过createSystemContext()创建ActivityThread，并获取context。

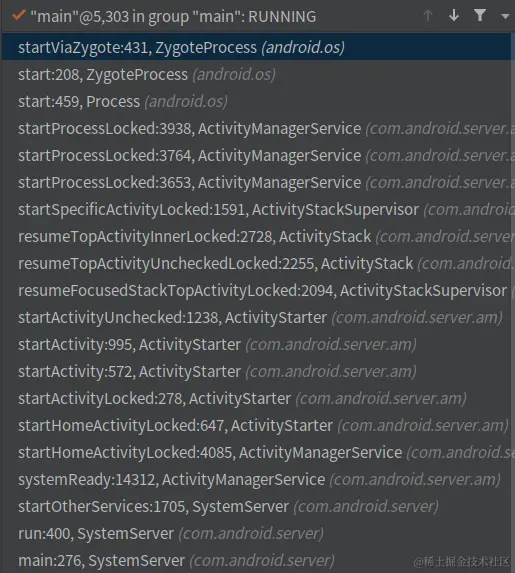

六、Launcher

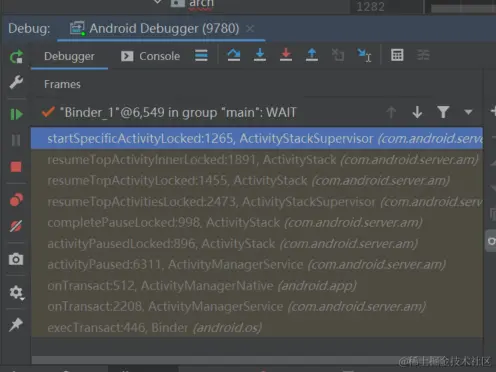

七、启动我们的app

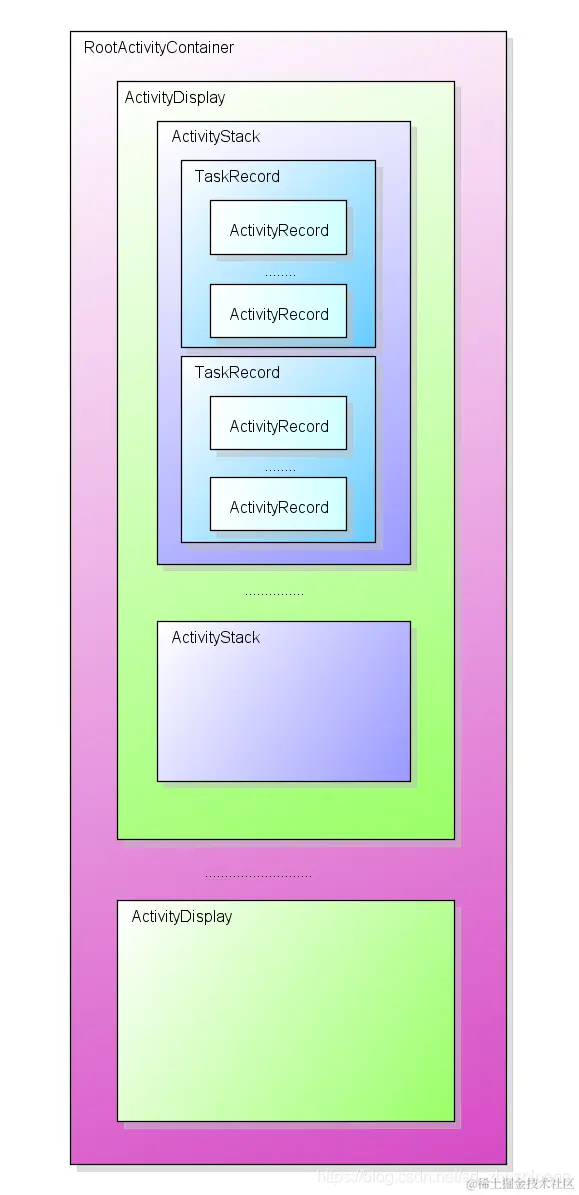

  • RootActivityContainer : Activity 容器的根节点
  • ActivityDisplay：每个实例代表系统中的一个显示屏幕，也就是说如果你的Android设备是多屏的，那么将会有多个ActivityDisplay实例。
  • ActivityStack: Activity栈，用于表示管理栈中的Activity。
  • TaskRecord：ActivityRecord列表的封装类，在ActivityStack中用于记录历史运行的Activity。
  • ActivityRecord：ActivityRecord表示历史运行的Activity对象。

通过dumpsys activity a命令可查看当前设备的activity栈结构。
