认识PDMS数据库

忧劳可以兴国，逸豫可以亡身。 --- 欧阳修

本文旨在记录学习PDMS数据库的相关知识，希望可以帮助到学习PDMS的小伙伴们，大家一起学习，一起进步～

认识AVEVA系列

PDMS软件是AVEVA软件的一部分，AVEVA系列软件分很多类，大致如下

DIAGRAMS： P&ID 设计。
PDMS/Everything 3D（E3D）：3D模型设计，E3D相当于PDMS的升级。
INSTRUMENTATION：仪表设计。
ELECTRICAL：电气设计。
ENGINEERING：涉及属性、数据、标签管理等。
......

PDMS-PARAGON界面

对于PDMS包括其他软件，都是基于PDMS数据库，如报表、三维模型、成品图纸等。下面主要介绍PDMS相关内容。

普通用户使用的是Design（三维模型设计）、Draft（模型图）、Isodraft（单管图），管道材料工程师一般使用的是Paragon模块，主要涉及到元件库和等级库的管理和维护模块。

项目登陆，具体登陆细节不再介绍，登陆后的界面：

分为上侧的菜单栏/工具栏，左侧界面的浏览器，剩余是操作区。其中Paragon 中重要的功能是Save Work 和 Get Work，分别是保存数据和获取数据，用于三维协同工作。

管道材料工程师首先需要做的就是点击PARAGON-PIPEWORK，切换到管道工作模块，会切换至管道元件库相关的按钮。如果是灰色的，代表当前选中的就是这个模块。

PDMS数据库分类

左侧Catalogue Explorer下有四个小地球，下面详细介绍一下这些小地球（WORLD）的意义。

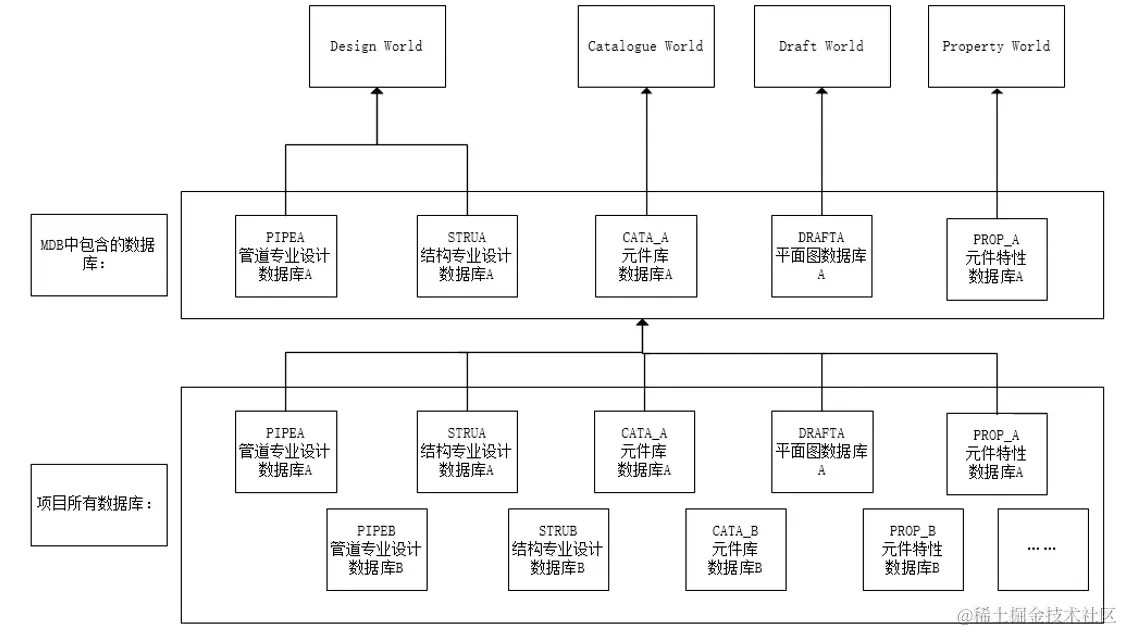

所有项目以数据库作为基础，一个项目可能包含几十个、上百个数据库，下图展示一个项目可能包含的数据库： 1301710316837_.pic_hd.jpg 项目数据库中包含很多专业、很多类型的数据库，登陆时选的MDB（第四项）就是把整个项目数据库的一部分拿出来，登陆上这个MDB就获取了上图中几个数据库读的权限，上面的四个WORLD 就是把相同的数据库做了一个分组，放在了一起，关系如下：

CATALOGUE WORLD：元件库类型数据库
DESIGN WORLD：设计类型数据库
DARFT WORLD：平面出图类型的数据库
PROPERTY WORLD：元件特性类型的数据库

初识元件库

WORLD就是存放相应类型的数据库的集合，我们在此先介绍元件库CATALOGUE WORLD，其实我们前期需要掌握的只有两种，分别是'CATA'开头的元件库（全拼CATALOGUE）和'SPWL'开头的等级库（全拼SPECIFICATION WORLD）。

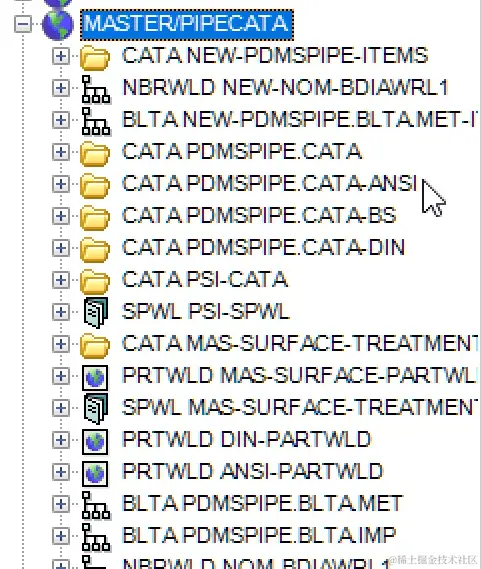

PDMS元素的命名/显示：图标 + 类型名 + 用户自定义的名称，其中图标是由类型决定的，比如上图中CATA图标是一个文件夹，SPWL是一个展开的书等；

元件的命名规则

在软件中自带一个'/'，但是在软件中不会显示出来；
区分大小写；
中间不允许有空格；
所有命名都是唯一的，不唯一会报错；

在PDMS中看到的任意一个对象，被叫做元素ELEMENT，当前选中的对象，被称为CURRENT ELEMENT（简写CE），CE会在很多窗口中频繁使用。

元件库和等级库的关联关系

PDMS中元件库和等级库是如何关联起来的：

graph TD
NODE([元件库元素]) --Q catref--> 等级库元素 --Q spref--> 模型元件
NODE([元件库元素]) --Q catref--> 模型元件

在做项目的时候，是先有元件库对象，在PDMS数据库中，元件库对象只关注于元件的外形，像元件的壁厚、详细描述、材料描述都一概不考虑。

等做完元件库，然后再去制作元件的详细描述和材料描述，将其组织成一个等级库；

用户在使用的时候，用户在DESIGN的界面就可以看到创建出来的元件，从而进行使用了。

一旦元件库的元件发生变化，比如长度从100->50，那么后续模型就会自动更新。假如我们后面在等级库中修改了元件的材料描述和详细描述，模型元件里的描述也都是自动更新的。如果删掉元件，元件包括这些关系都会丢失。

PDMS数据库的管理层次

打开CATALOGUE WORLD的一个文件夹，介绍一下数据库的管理层次：

graph TD
CATA(CATA/CATALOGUE) --> SECT(SECT/SECTION) --> CATE/CATEGORY
把一个专业/标准的文件放到一个CATA下 --> 把某一类元件放到一个SECT下 --> 把外形相似或相同的一类元件放到CATE下

graph LR
NODE(其中CATA和SECT是数据库的管理层次 只有CATE存放元件)

初识CATEGORY

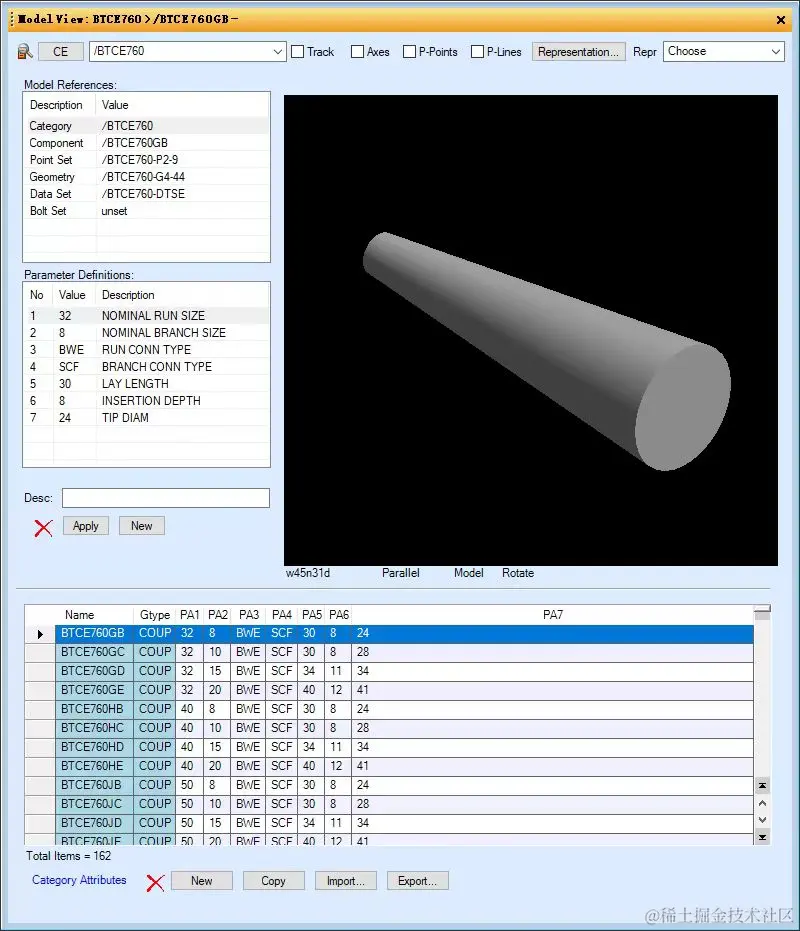

我们选中元件库中一个CATE，点击上侧工具栏的MODIFY-CATEGORY，出现操作框如下：

- -- #### 介绍CATEGORY界面元件库的所有操作都是在这个界面完成的，下面挨个介绍： - CE按钮以及右侧的元素名下拉菜单：点击CE可以修改操作框的元素，如果想从CATE1的界面变到CATE2，先选中CATE2后点击CE即可。 - MODEL REFERENCES：定义一个元件时需要定义的所有的信息 - CATEGORY：相似元件的层次 - COMPONENT：某一个具体尺寸的元件 - POINT SET：点集 - GEOMETRY：形集 - DATA SET：数据集 - BOLT SET：螺栓集 - PRARMETER DEFINITIONS：定义元件的一些参数，比如公称直径，连接方式等。 - 右侧边栏（大黑框）：定义的对象模型的显示，可以在做的时候随时观察。通过鼠标中键拖动，鼠标中键单击可以把所点击的位置放在边栏中心，方便观察； - 下侧边栏：根据当前选中的东西的REFERENCE 或者 DEFINITIONS 的变化而变化，比如点POINT SET，下侧边栏会把所有点集列出。 - 上边栏： - AXES 显示坐标轴 - P-POINTS 显示点集中定义的点 - -- #### 定义元件的步骤我们定义一个元件，其实就是定义它的： 1. CATEGORY 层次 2. POINT SET 点集，就是定义它的关键点。 3. GEOMETRY 形集，就是定义外形数据。 4. BOLT SET 螺栓集（只有用到螺栓的元件才会用到）

其中数据集是自动生成的，我们一般不需要维护。
