本文主要介绍 WebGL 中对于图形的形变的控制，包括平移、旋转和缩放。
平移
使用向量
之前在《动态绘制点》中，我们通过不断地使用 gl.vertexAttrib4f() 改变顶点的 x 坐标实现了点的平移效果，但是假如我们要平移的是 《使用缓冲区绘制点线面》中绘制的三角面呢？此时我们可以直接通过矢量运算来实现，控制面的平移，实际上就是控制各个顶点的平移：
<!-- 代码片段 1 -->
<script type="x-shader/x-vertex" id="vsSource">
attribute vec4 aPosition;
uniform vec4 uTranslation;
void main() {
gl_Position = aPosition + uTranslation;
}
</script>
因为平移时各个点的平移的大小和方向是相同的，所以 uTranslation 为 uniform 变量，它的类型也是 vec4，想让点在各个方向上平移多少，就直接让 uTranslation 的各个分量等于多少，最后一个齐次坐标传 0，表示此时的 vec4 代表的是一个向量而不是一个顶点。因为在 GLSL 中，可以直接进行矢量与矢量的加减乘除运算，所以可以让 gl_Position 的值直接等于 aPosition + uTranslation 即可得到平移后的点的坐标。
接着就是之前《动态绘制点》中说过的如何使用 js 对 uniform 变量进行获取与赋值了，配合动画，代码如下：
// 代码片段 1.1
// 获取 uTranslation 的内存地址
const uTranslation = gl.getUniformLocation(program, 'uTranslation')
let x = -1
function animation() {
x += 0.01
if (x > 1) {
x = -1
}
gl.uniform4f(uTranslation, x, 0, 0, 0)
gl.clear(gl.COLOR_BUFFER_BIT)
// 执行绘制
gl.drawArrays(gl.TRIANGLES, 0, 3)
requestAnimationFrame(animation)
}
animation()
通过改变 uTranslation 的分量值从而实现平移的效果：
平移矩阵

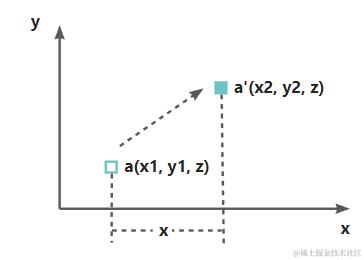

在 webgl 中，控制图形的平移除了可以使用上面介绍的方法，更多地其实是使用我们在高中或大学的数学课里学过的矩阵 —— 它是一个按照矩形纵横排列的复数集合，可以看成 m 行 n 列的数据表格。通过矩阵，可以把一个点转换到另一个点，比如现在想让点 a 从 (x1, y1, z) 平移到 a' 的位置 (x2, y2, z)：

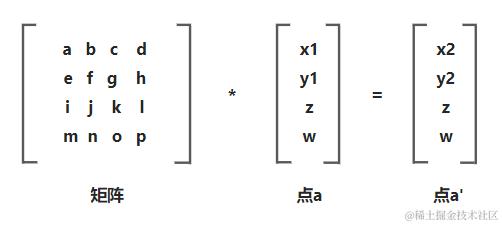

就可以得到下面的式子，点 a 和点 a' 都使用了列矢量，或者说 4 行 1 列矩阵来表示。注意顺序，因为只有 m 行 s 列的矩阵和 s 行 n 列的矩阵才能相乘，得到的会是一个 m 行 n 列的矩阵：
即 x2 的获取有等式：a*x1 + b*y1 + c*z + d*w = x2，因为表示的是 3 维空间内的一个点，所以 w 为 1，则 a*x1 + b*y1 + c*z + d = x2，而由图易知 x1 + x = x2，两个公式一对比，可得 a 为 1，b、c 为 0，d 为 x。以此类推，可以获取到平移矩阵为：
webgl 中，表示矩阵需要用到类型化数组，而且 uniformMatrix4fv() 传值时是列主序的，我们可以对上述矩阵进行转置，即行列互换，从而获取得到平移矩阵的方法 getTranslateMatrix：
function getTranslateMatrix(x = 0, y = 0, z = 0) {
return new Float32Array([
1.0, 0.0, 0.0, 0.0,
0.0, 1.0, 0.0, 0.0,
0.0, 0.0, 1.0, 0.0,
x, y, z, 1.0
])
}
我们对代码片段 1 做些修改，将原本的 vec4 类型的变量 uTranslation 改为代表四阶矩阵的数据类型 mat4 的 uMatrix，然后让uMatrix 直接与 aPosition 相乘得到平移后的新的点位坐标，注意在计算时，矩阵要放在乘号的左边：
// 代码片段 1.2
const vsSource = `
attribute vec4 aPosition;
uniform mat4 uMatrix;
void main() {
// 点的坐标
gl_Position = uMatrix * aPosition;
}
`
然后将原本的代码片段 1.1 中获取 uTranslation 的内存地址改为去获取 uMatrix：
// 代码片段 1.3
// 获取 uMatrix 的内存地址
const uMatrix = gl.getUniformLocation(program, 'uMatrix')
并且使用 gl.uniformMatrix4fv() 方法为 uMatrix 指定矩阵值，它的第 1 个参数为要修改的 uniform 变量的位置，也就是代码片段 1.3 中获取的 uMatrix，第 2 个参数指定是否转置矩阵，在 webgl 中恒为 false，第 3 个参数为 Float32Array 型或者是 GLfloat 序列值，也就是矩阵值：
const mat = getTranslateMatrix(x)
gl.uniformMatrix4fv(uMatrix, false, mat)
旋转
修改点的分量
实现图形旋转的原理同平移其实是一样的，也是控制各个顶点的旋转。以绕着 z 轴旋转为例，顶点着色器源码部分如下，声明 uniform 变量 uAngle 为旋转的弧度，类型为浮点数，sin() 和 cos() 为 GLSL 中的函数，参数为弧度：
// 代码片段 2
const VERTEX_SHADER_SOURCE = `
attribute vec4 aPosition;
uniform float uAngle;
void main() {
gl_Position.x = aPosition.x * cos(uAngle) - aPosition.y * sin(uAngle);
gl_Position.y = aPosition.x * sin(uAngle) + aPosition.y * cos(uAngle);
gl_Position.z = aPosition.z;
gl_Position.w = aPosition.w;
}
`
我们可以单独给 gl_Position 各个分量赋值，因为 GLSL 中可以直接通过 x、y、z、w 来访问顶点坐标的分量，又因为是绕 z 轴旋转，所以 gl_Position.z 就等于 aPosition.z。可能的难点在于 gl_Position.x 和 gl_Position.y 的值的数学方面的推导，下面我画个图说明：

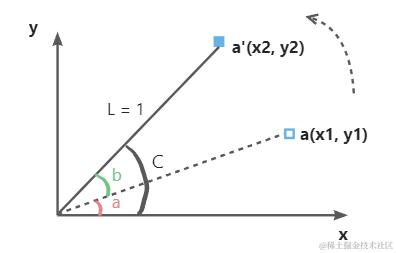

以一个点为例，当点从 (x1, y1) 逆时针旋转 b 弧度的角到 (x2, y2)，那么 x2 的值，可以通过 L * cosC 获取，即 x2 = L * cosC。角 C 为角 a 和角 b 的合角，所以 cosC = cos(a+b)，由余弦公式得，cos(a+b) = cosa * cosb - sina * sinb。那么 x2 = L * (cosa * cosb - sina * sinb)，而 L * cosa 等于 x1，L * sina 等于 y1，所以 x2 = x1 * cosb - y1 * sinb。
带入到代码中，x2 即为要赋值的 gl_Position.x，x1 为旋转前的点的 x 轴坐标aPosition.x，y1 为旋转前的 y 轴坐标 aPosition.y，旋转弧度 b 为 uAngle，所以 gl_Position.x = aPosition.x * cos(uAngle) - aPosition.y * sin(uAngle)。至于 gl_Position.y 推导，使用的是正弦公式 sin(a+b) = sina * cosb + cosa * sinb，就不再赘述了。
弄清楚了 gl_Position.x 与 gl_Position.y 是怎么获取的，接下来的就还是关于 uniform 变量的获取和结合动画的赋值了：
// 代码片段 2.2
const uAngle = gl.getUniformLocation(program, 'uAngle')
let x = 0
function animation() {
x += 0.01
gl.uniform1f(uAngle, x)
// 执行绘制
gl.drawArrays(gl.TRIANGLES, 0, 3)
requestAnimationFrame(animation)
}
animation()
需要注意的是在 webgl 中，逆时针的旋转为正向旋转，所以当我们不断增加 x 的值时，得到的是一个逆时针旋转的三角形：
旋转矩阵
矩阵旋转与矩阵平移类似，这里探究对应的 webgl 中矩阵的第一列（旋转矩阵的第一行）是如何推导出来的。矩阵与点 a 的向量相乘得到的还是 a * x1 + b * y1 + c * z + d * w = x2。而在旋转 uAngle 弧度时，将代码片段 2 中的gl_Position.x = aPosition.x * cos(uAngle) - aPosition.y * sin(uAngle) 做些变量的替换得到 x2 = x1 * cos(uAngle) - y1 * sin(uAngle)，两个等式一对比，可知 a 为 cos(uAngle)，b 为 -sin(uAngle)，c 和 d 都为 0。
为了方便，我们做个角度与弧度之间的转换，最终得到的获取绕 z 轴逆时针旋转 deg 角度的矩阵的函数 getRotateZMatrix 如下：
// 绕 z 轴旋转矩阵
function getRotateZMatrix(deg) {
// 角度转成弧度
const arc = (deg * Math.PI) / 180
return new Float32Array([
Math.cos(arc), Math.sin(arc), 0.0, 0.0,
-Math.sin(arc), Math.cos(arc), 0.0, 0.0,
0.0, 0.0, 1.0, 0.0,
0.0, 0.0, 0.0, 1.0
])
}
绕 x 和 y 轴旋转的矩阵推导过程类似，下面直接放获取绕 x 轴与 y 轴逆时针旋转 uAngle 弧度的矩阵的函数 getRotateXMatrix和 getRotateYMatrix：
// 绕 x 轴旋转矩阵
function getRotateXMatrix(deg) {
const arc = (deg * Math.PI) / 180
return new Float32Array([
1.0, 0.0, 0.0, 0.0,
0.0, Math.cos(arc), Math.sin(arc), 0.0,
0.0, -Math.sin(arc), Math.cos(arc), 0.0,
0.0, 0.0, 0.0, 1.0
])
}
// 绕 y 轴旋转矩阵
function getRotateYMatrix(deg) {
const arc = (deg * Math.PI) / 180
return new Float32Array([
Math.cos(arc), 0.0, -Math.sin(arc), 0.0,
0.0, 1.0, 0.0, 0.0,
Math.sin(arc), 0.0, Math.cos(arc), 0.0,
0.0, 0.0, 0.0, 1.0
])
}
缩放
修改点的分量
做完了平移和旋转，缩放的实现就更轻松了，只需将 gl_Position 的 x、y、z 方向上的分量乘以缩放的比例系数，就可以实现缩放。比如只在 x 轴方向进行缩放：
<!-- 代码片段 3 -->
<script type="x-shader/x-vertex" id="vsSource">
attribute vec4 aPosition;
float uScale = 0.5;
void main() {
gl_Position = vec4(aPosition.x * uScale, aPosition.y, aPosition.z, 1.0);
}
</script>
如果 x、y、z 方向都要缩放，可以使用 vec3()，传入 aPosition，得到 aPosition.x、aPosition.y 和 aPosition.z 组成的数组，再统一乘以 uScale：
<!-- 代码片段 3.1 -->
<script type="x-shader/x-vertex" id="vsSource">
attribute vec4 aPosition;
float uScale = 2.0;
void main() {
gl_Position = vec4(vec3(aPosition) * uScale, 1.0);
}
</script>
效果如下，如果要做动画也可以像平移与旋转那样将 uScale 设置为 uniform 变量，再去通过 js 获取与赋值等，此处我就不再重复这些步骤了：
缩放矩阵
假设 x 轴方向的缩放比例为 tx，那么推导 webgl 中缩放矩阵第一列所依据的两个等式即为 a * x1 + b * y1 + c * z + d * w = x2 与 tx * x1 = x2，那么 a 就应该等于 tx，b、c 和 d 都应该为 0。获取缩放矩阵的函数如下：
function getScaleMatrix(tx = 1, ty = 1, tz = 1) {
return new Float32Array([
tx, 0.0, 0.0, 0.0,
0.0, ty, 0.0, 0.0,
0.0, 0.0, tz, 0.0,
0.0, 0.0, 0.0, 1.0
])
}
缩放矩阵其实是个对角矩阵，其转置等于本身。
复合矩阵（模型矩阵）
如果我们想让三角面先缩放再旋转最后平移，可以借助复合矩阵轻松实现，只需要让 gl_Position 的值为 平移矩阵 * 旋转矩阵 * 缩放矩阵 * aPosition 即可。但如若我们分别给平移矩阵、旋转矩阵和缩放矩阵都创建个 uniform 变量再去分别获取赋值，就会比较繁琐，我们可以只设置一个复合矩阵（或者称为模型矩阵，也就是 MVP 矩阵中的 M，Model 矩阵）） uMatrix，然后让它的值为多个矩阵相乘的结果。

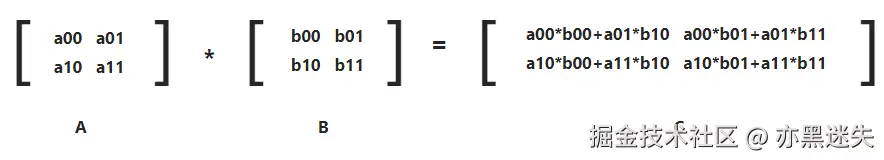

在数学中，两个行主序的矩阵 A（m 行 s 列） 和 B（s 行 n 列） 能够相乘，需要满足前一个矩阵的列数等于后一个矩阵的行数这一条件，相乘的结果是一个 m 行 n 列的新矩阵 C，注意矩阵的乘法是不符合交换律的：

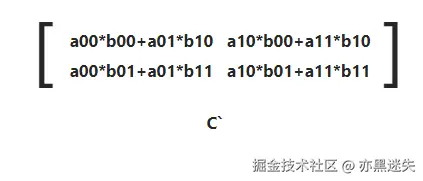

在使用 uniformMatrix4fv() 向顶点着色器传递矩阵值时，值需要是列主序的，即需要传入的是矩阵 C 的转置矩阵 C`：

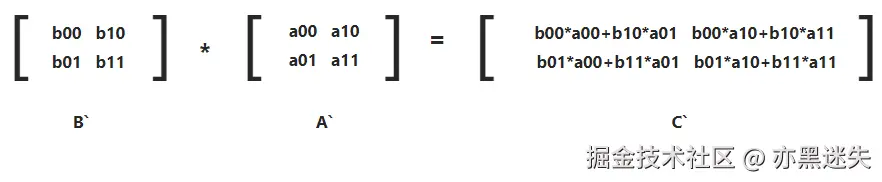

而在矩阵的运算性质中，A 矩阵乘上 B 矩阵后得到的新矩阵的转置，会等于 B 的转置矩阵 B` 乘上 A 的转置矩阵 A`，即 (AB)` = B`A`：
所以如果我们想让三角面先平移再旋转，即 uMatrix 应该等于(旋转矩阵 * 平移矩阵)`，也就等于平移矩阵` * 旋转矩阵`。之前我们定义的 getTranslateMatrix() 等获取形变矩阵的方法，返回的值恰好都均为转置后的矩阵。为了进一步方便今后的代码复用，可以再定义个获取复合矩阵（矩阵相乘）的函数 mixMatrix 如下，传入的参数 M 和 N 分别为转置后的形变矩阵：
function mixMatrix(M, N) {
const result = new Float32Array(16)
for (let i = 0; i < 4; i++) {
result[i] =
M[0] * N[i] + M[1] * N[i + 4] + M[2] * N[i + 8] + M[3] * N[i + 12]
result[i + 4] =
M[4] * N[i] + M[5] * N[i + 4] + M[6] * N[i + 8] + M[7] * N[i + 12]
result[i + 8] =
M[8] * N[i] + M[9] * N[i + 4] + M[10] * N[i + 8] + M[11] * N[i + 12]
result[i + 12] =
M[12] * N[i] +
M[13] * N[i + 4] +
M[14] * N[i + 8] +
M[15] * N[i + 12]
}
return result
}
假设 M 为平移矩阵的转置， N 为旋转矩阵的转置，那么 mixMatrix(M, N) 返回的结果 result 将是 旋转矩阵 * 平移矩阵 的转置矩阵，效果为让各个顶点先平移再旋转。
现在，我们就可以让 uMatrix 等于各个变换矩阵代入 mixMatrix() 后的结果了，比如想让三角面先绕 z 轴逆时针旋转 90°，再向右平移 0.5（webgl 坐标）：
const mat = mixMatrix(getRotateZMatrix(90), getTranslateMatrix(0.5))
gl.uniformMatrix4fv(uMatrix, false, mat)
具体代码及效果如下：
使用矩阵库

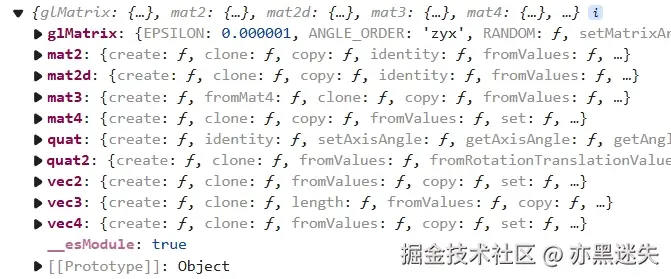

除了自己定义矩阵，我们还可以使用现成的矩阵库，比如 gl-matrix。为了方便演示，我去 github 下载了 gl-matrix.js 放在了项目的 utils 目录下，使用时直接在页面 <script src="./utils/gl-matrix.js"></script> 引入。引入之后，在全局就有了个 glMatrix 对象，可以打印查看：
其中带有 mat 的就是些矩阵对象，vec 是一些向量对象，控制图像形变我们使用四阶矩阵对象 mat4。现在，如果要获得一个平移矩阵，只需要写如下代码即可：
const { mat4 } = glMatrix
const translateMatrix = mat4.create()
mat4.fromTranslation(translateMatrix, [1, 0, 0])

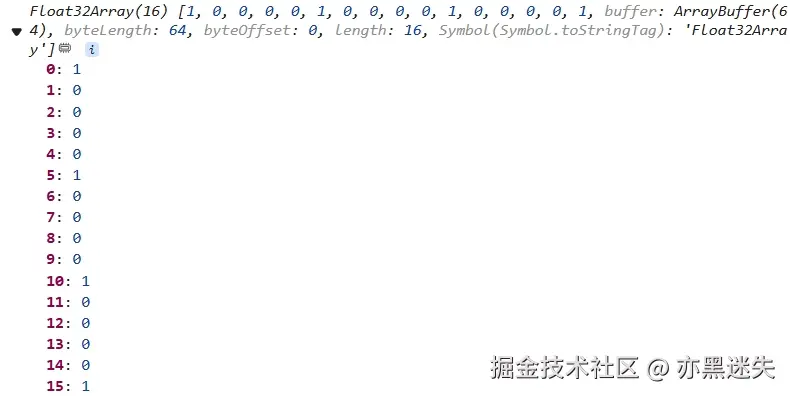

mat4.create() 创建的是单位矩阵 translateMatrix，可以看到它里面的元素已经是 Float32Array 类型的了：
mat4.fromTranslation(translateMatrix, [1, 0, 0]) 是让 translateMatrix 变为平移矩阵（列主序），且平移的方向为 x 轴正方向，大小为 1。
