基本概念

HDRI（High Dynamic Range Imaging，高动态范围成像）环境贴图是一种提供详细光照信息的全景图像技术，用于在 3D 渲染和视觉效果中创建更加真实的光照和反射效果。

简单来说，当我们使用一张普通的全景图片作为环境贴图时，由于其中仅包含了拍摄时的曝光信息，当后续 3D 场景中渲染光照发生变化时图片中无论亮部还是暗部都会统一变化，如当光照变暗时，普通的图片会显得更“灰”。而相比于普通的全景图像，HDRI 图像在拍摄时就会对环境进行多次曝光，生成一系列曝光度不同的照片，并将它们合并成一个动态范围更广的图像。其中包含了更丰富的光照信息，包括色彩、亮度和反射细节等，在 3D 场景和模型的构建中能够营造更为真实的效果。

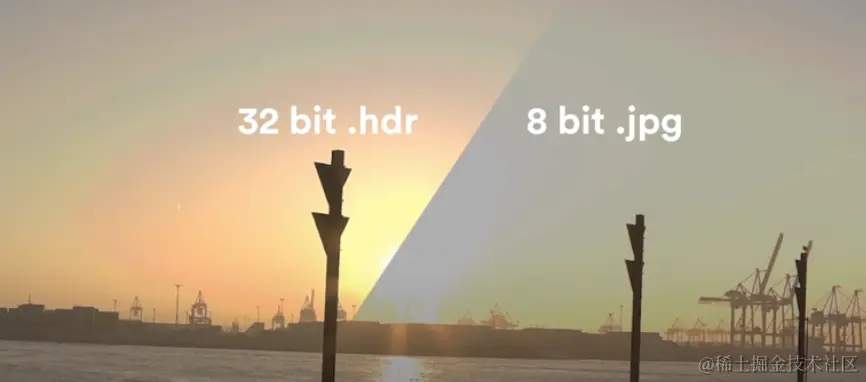

左。 HDR / 右。 JPG

IBL（Image Based Lighting）是一种在三维图形和视觉效果中使用的照明技术，通过使用 HDRI 图片来模拟光照，从而创造出更加真实和动态的视觉效果。RealityKit 就使用了 IBL 技术来模拟真实的反射效果。

主要步骤

获取 HDRI 资源并创建材质
创建模拟天空盒的球体并将 HDRI 贴图材质应用到天空盒上
加载 HDRI 资源并创建环境资源
创建环境中的物体并使用 IBL 光照

基本实现

获取 HDRI 资源并创建材质

从 PolyHeaven 中找到想要的 HDRI 图片并下载，我们这里使用了一张上海外滩的夜景图。下载该图并导入 Xcode 项目中。利用如下代码

创建TextureResource
创建UnlitMaterial并使用上述贴图

UnlitMaterial是一种简单的材料，不会对环境中的其他光源做出响应。

guard let resource = try? await TextureResource(named: "shanghai_bund_4k") else {
    fatalError("Unable to load texture.")
}
var material = UnlitMaterial()
material.color = .init(texture: .init(resource))

创建天空盒球体

创建一个半径为 1000 的巨大球体，并将上述贴图应用到该球体上。另外，需要指定其 scale 的 x 方向为负，这样可以将贴图材质应用到球体的内表面。此时运行程序，我们仿佛已经置身上海外滩。

skybox.components.set(ModelComponent(
    mesh: .generateSphere(radius: 1000),
    materials: [material]
))

// Reverse x to let the picture applied to the inner side of skybox
skybox.scale = .init(x: -1 * abs(skybox.scale.x), y: skybox.scale.y, z: skybox.scale.z)

加载 HDRI 资源并创建环境资源

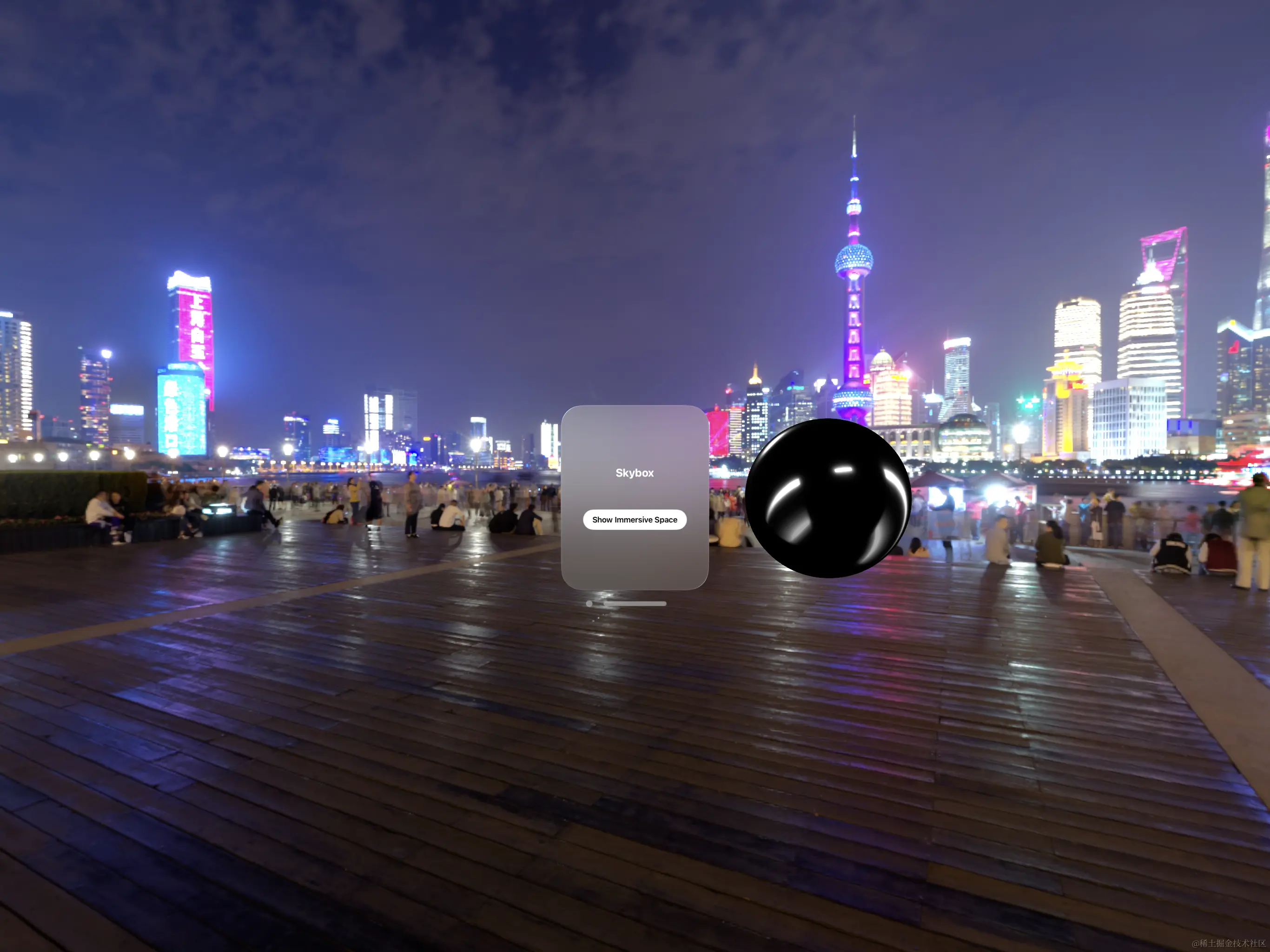

但如果此时在场景中添加物体，会发现物体并没有反射天空盒中的景色，呈现出黑色的无光照效果。

为了给物体添加 IBL 光照，仍需要使用刚刚的 HDRI 环境贴图。在 RealityKit 中，想要将该图用作 IBL 资源，需要

创建一个文件夹，并将其后缀改为.skybox
将 HDRI 文件放入上述文件夹中
将该文件夹拖到 Xcode 项目中，并选择“Create folder reference”，将其添加到项目中

这样 Xcode 就能够将这张图片编译为环境资源，可以在代码中获取到该资源。

guard let environment = try? await EnvironmentResource(named: "shanghai_bund_4k") else {
    return
}

创建环境中的物体并使用 IBL 光照

创建一个球体，并将球体颜色设置为白色，isMetallic设置为ture，模仿光滑的金属表面，从而获得更好的反射效果。

let sphere = ModelEntity(
    mesh: .generateSphere(radius: 0.25),
    materials: [SimpleMaterial(color: .white, isMetallic: true)]
)

然后，创建一个ImageBasedLightComponent，通过该组件引用上述环境资源。再创建一个ImageBasedLightReceiverComponent作为关键光照的接收组件。将上述两组件应用到球体上，即可获得逼真的光照反射效果。

sphere.components.set(ImageBasedLightComponent(source: .single(environment)))
sphere.components.set(ImageBasedLightReceiverComponent(imageBasedLight: sphere))

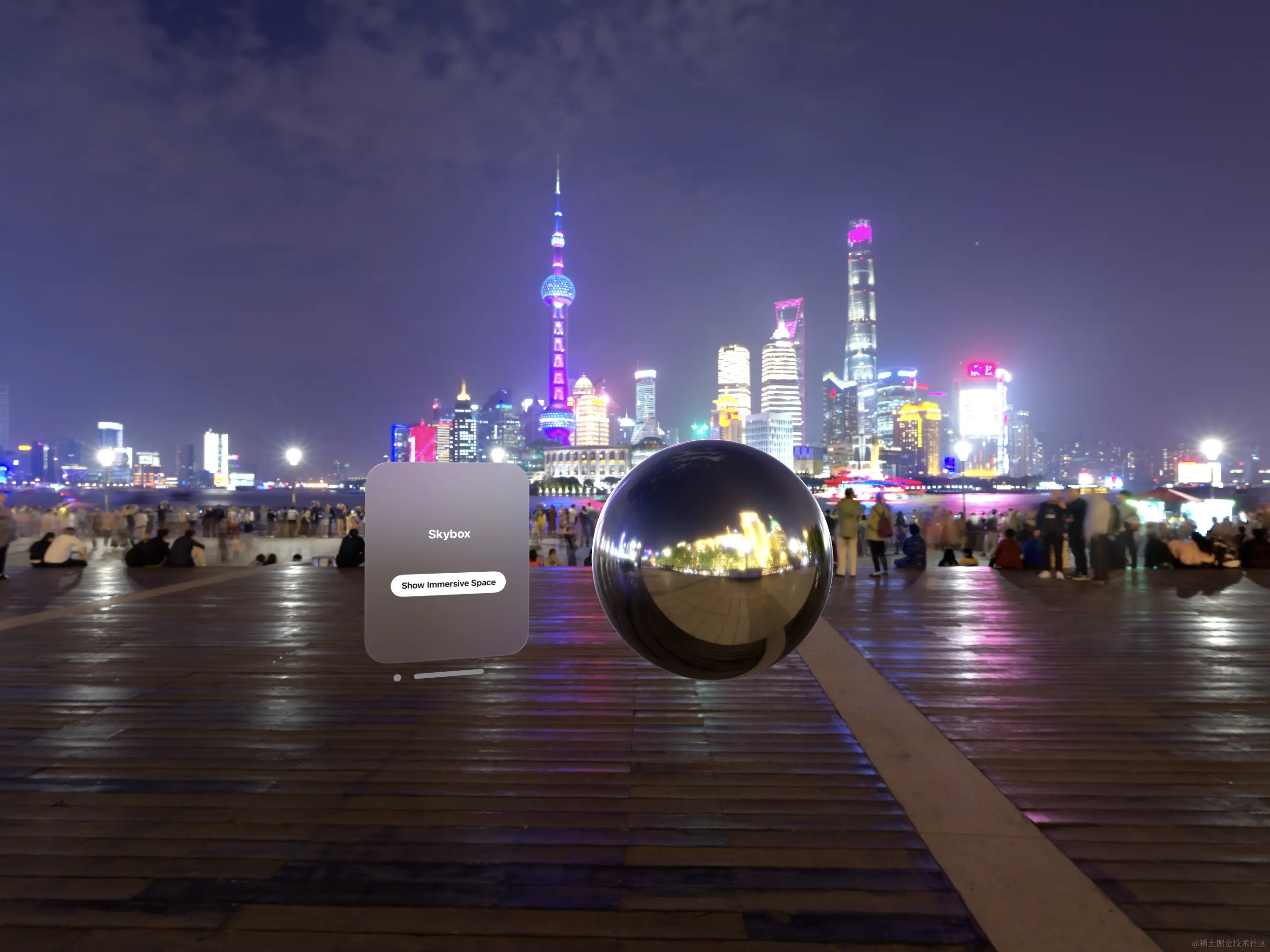

最终效果
