实验：智能楼宇组网仿真控制

一、实验目的

通过楼宇组网、数据采集、设备控制，从而直观深入地理解真实环境下对智能楼宇的控制和管理。

二、实验环境

系统运行的计算机需要配置4核处理器和 8GB 内存，网络宽带最低速率为 10M/s，操作系统为 Win7 及以上，推荐使用谷歌浏览器以及火狐浏览器的55.0以上版本。

三、实验内容

系统设备控制共分为三个模块：传感节点设计、网络环境搭建、实时数据采集。
目的：将采集到的数据发送到特定设备控制的智能楼宇设备控制全流程。

四、实验要求

1.能够掌握具体楼宇控制系统中局域网网络结构，熟悉网络过程；
2.掌握传感器节点的基本构成和各单元的功能；
3.掌握从终端节点到后台服务器之间的数据传输链路构建全过程；
4.掌握基于ZigBee WiFi 和有线网络的混合组网技术；
5.掌握通过数据采集实现特定设备湿度联动控制技术

五、实验方法

虚拟仿真实验教学采用查找相关资料以及视频教程自学的方式进行。

六、实验步骤和操作流程（重点掌握）

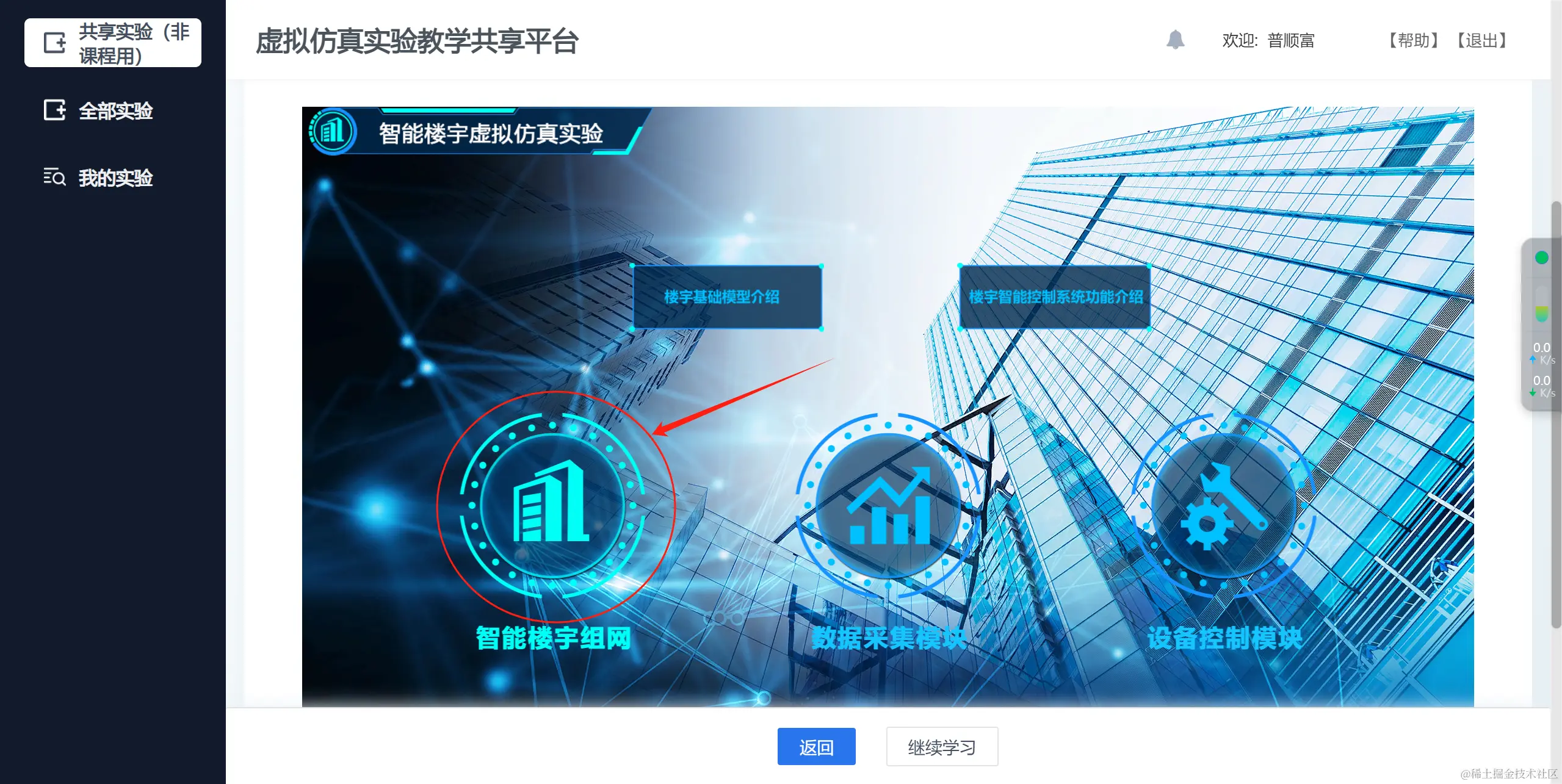

楼宇组网实验模块：

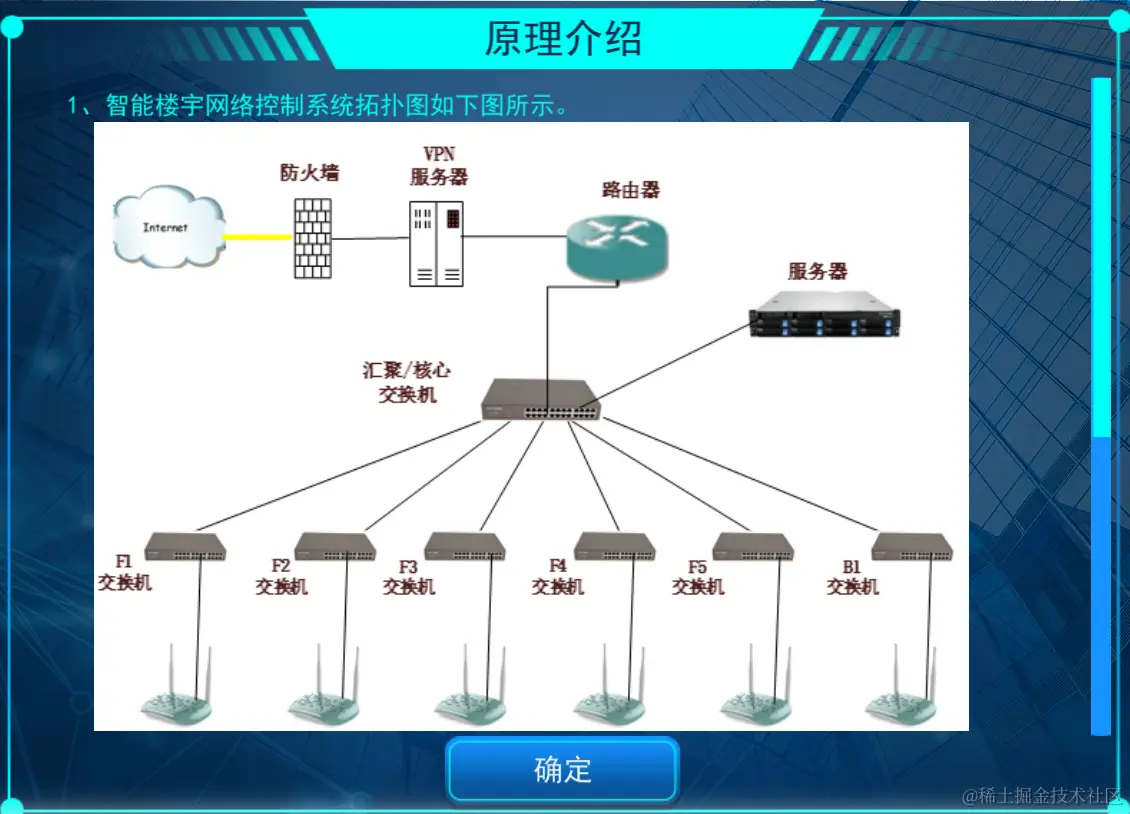

智能楼宇网络控制系统拓扑图AP从对应楼层交换机引出，各楼层交换机接入到汇聚交换机。
交换机设备布放规则每一层均设置楼层（接入）交换机，安装在设备间。设置一台汇聚/核心交换机，各个楼层交换机汇接到网络室连接到汇聚/核心交换机。网络室位于地下一层，用于存放网络设备。
线缆布放规则AP和交换机、交换机和交换之间均采用五类网线。地上五层采用天花板上布线，垂直走弱电井。地下一层的车库无吊顶（天花板），使用吊装铝管布线。
应用程序注意模型中AP布放位置均在走廊内，且靠近教室或办公室的出入口处。

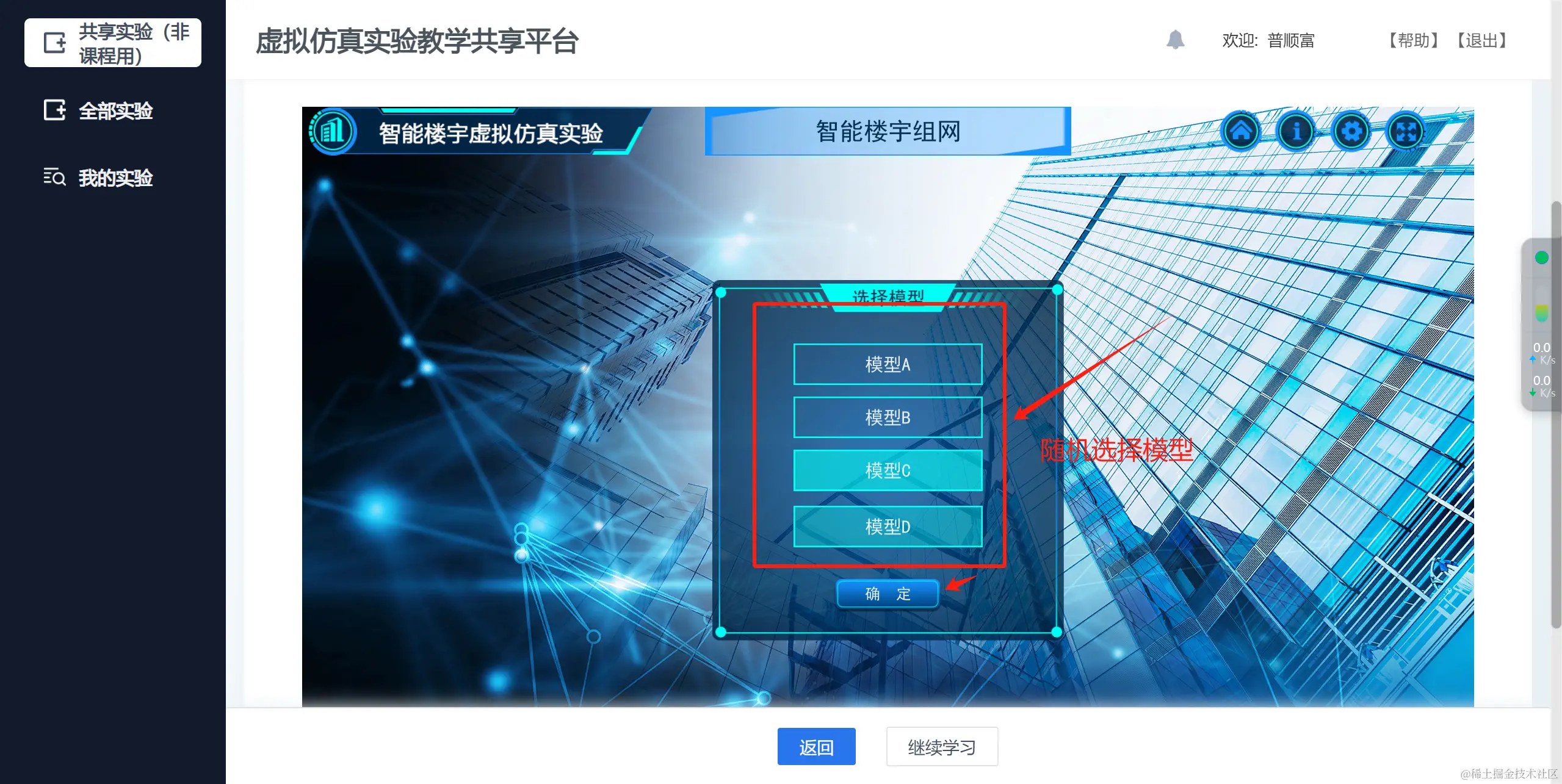

1、选择模型

2、组网设备选择：选择交换机以及网络室内专用交换机，路由器以及节点

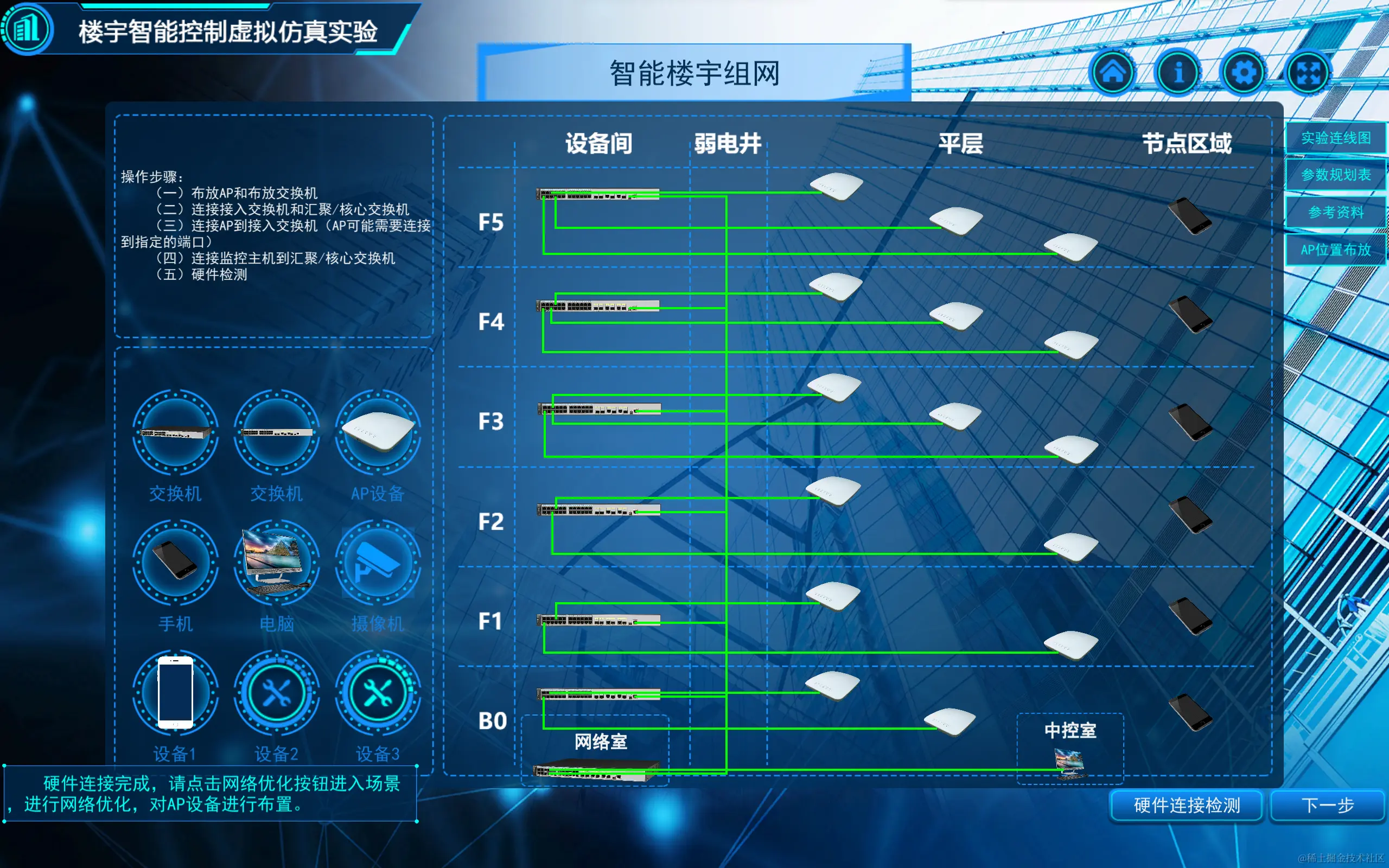

3.设备连接：实现 AP 设备-交换机-汇聚交换机之间的连接

4.楼层间连接

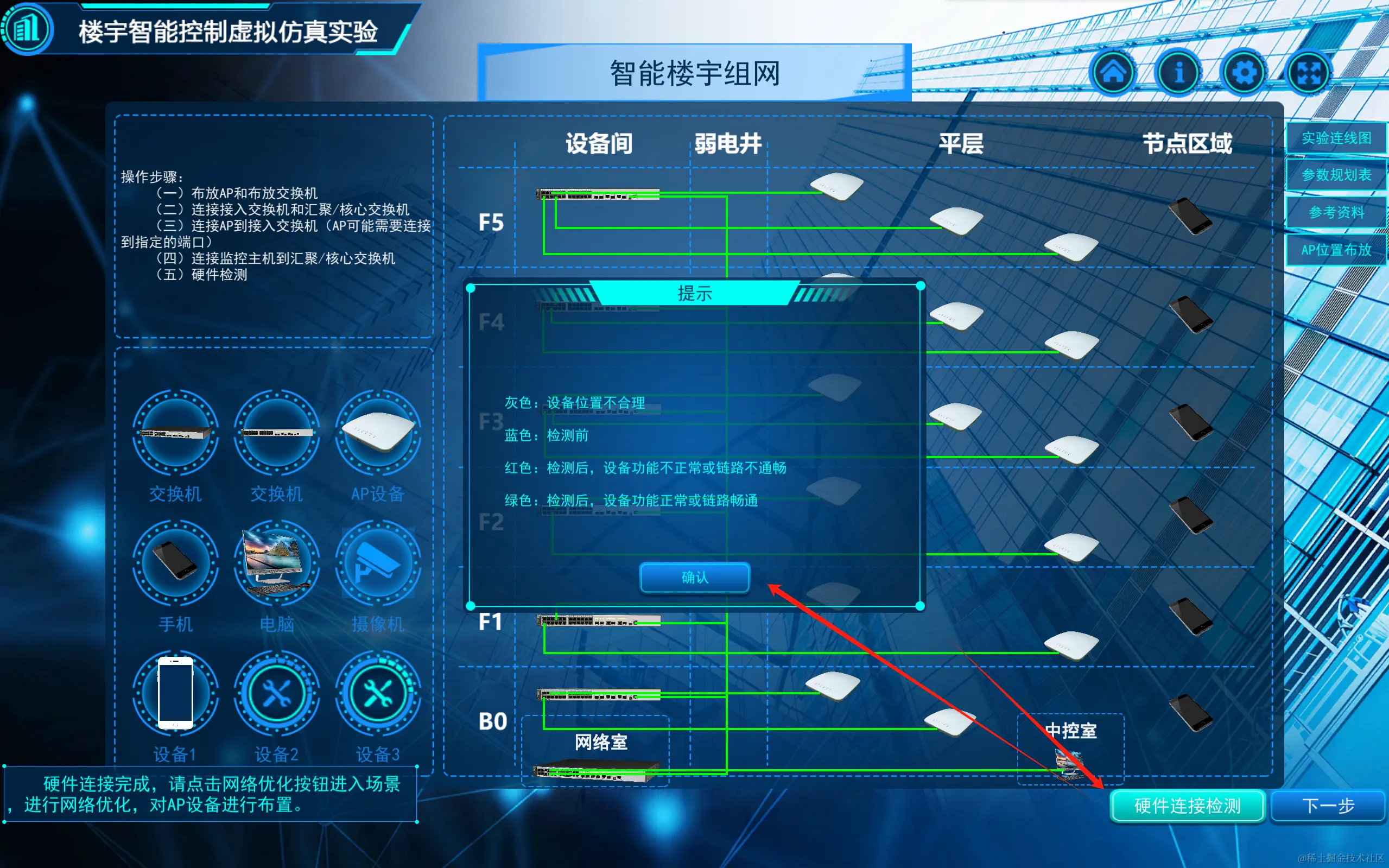

5.硬件监测连接

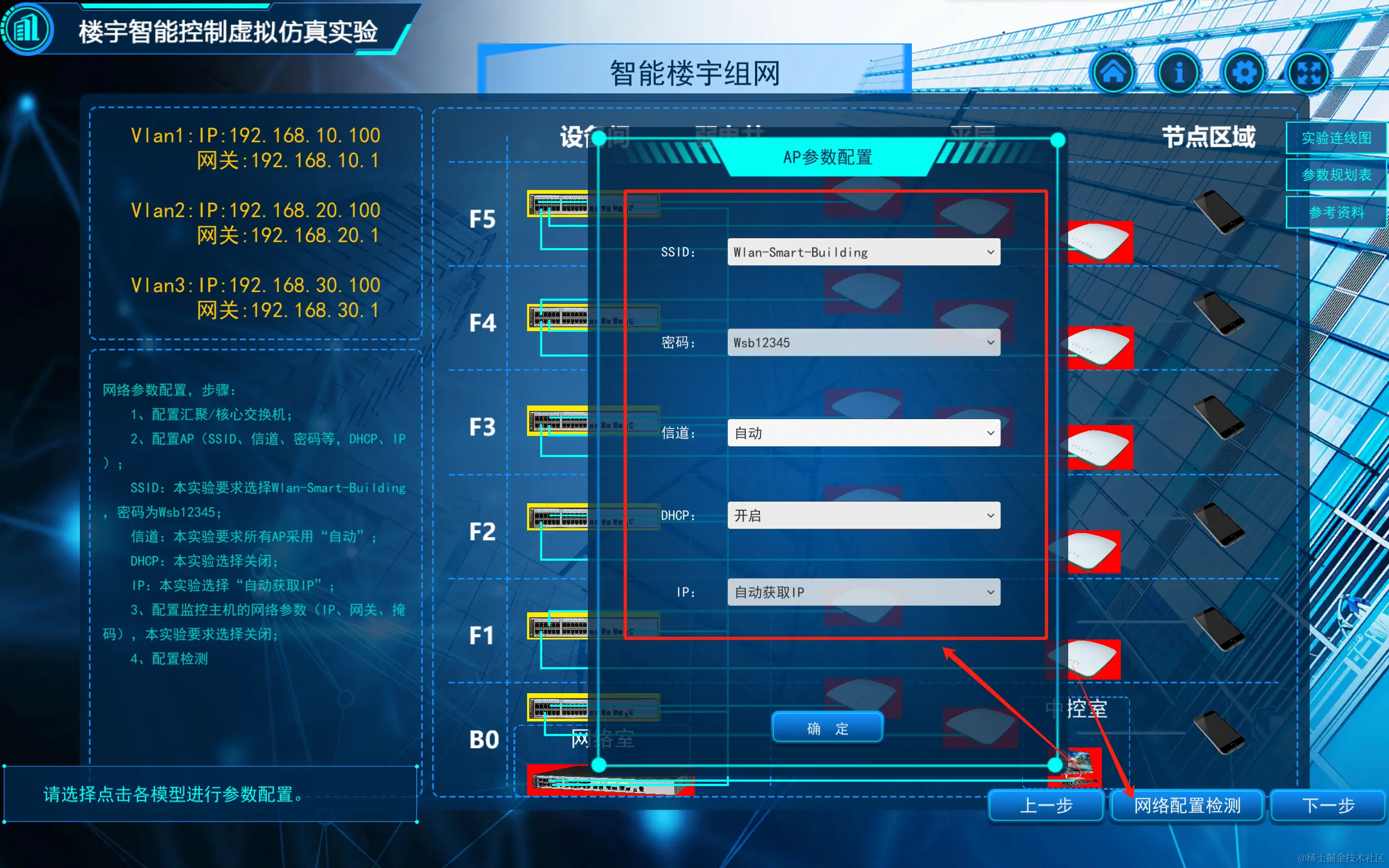

6.网络 AP 配置

7.组网完成

依次重复完成第六步的所有配网操作即可完成组网。
