实验:基于 Uno 与有源蜂鸣器制作报警装置

一、硬件清单

Arduino Uno 开发板+配套串口线一根
面包板一块
杜邦线若干根
有源蜂鸣器一个
无缘蜂鸣器一个
68欧姆色环电阻一个
PCB 集成板一块

二、有源与无源的区别

2.1 驱动方式的不同

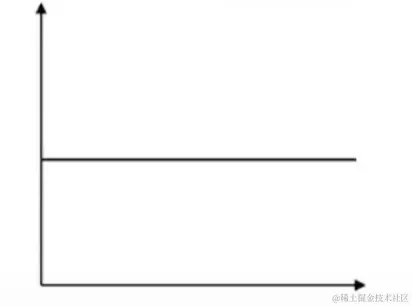

有源蜂鸣器内部有震荡源,能将恒定的直流电转化成一定频率的脉冲信号,从面实出磁场交变,带动钼片整栋发音,所以只要通电,有源蜂鸣器就可以发声音。 image.png

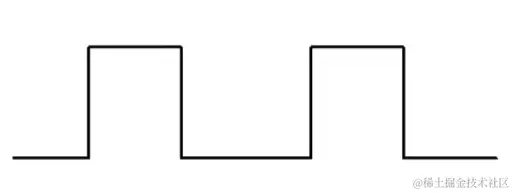

无源的蜂鸣器内部是没有震荡源,所以通电是不会发声的,必须有脉冲信号来驱动它,才可以发声,不同的 PWM 信号(占空比不一样)会产生不同频率的声音。 image.png

2.2 外形不同

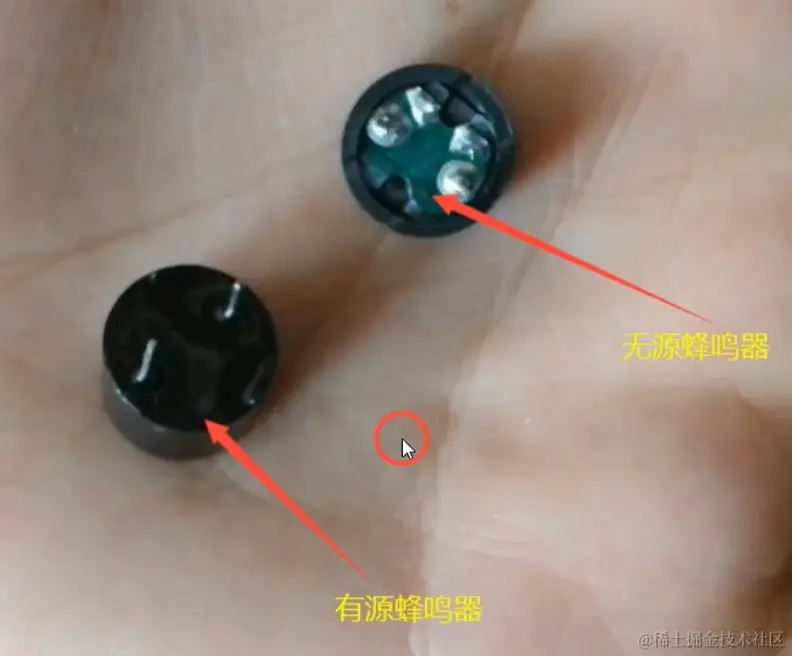

两种蜂鸣器的引脚朝上放置时,可以看出有绿色电路板的是一种无源蜂鸣器,没有电路板而用黑胶封闭的是一种有源蜂鸣器。 image.png

2.3 有源蜂鸣器的使用

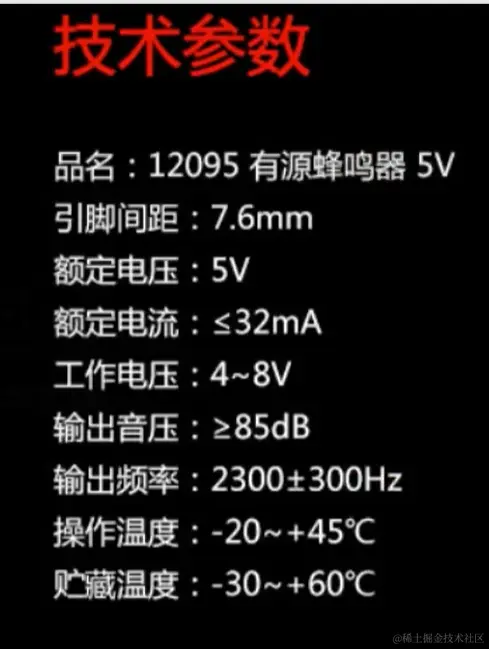

有源蜂鸣器的参数

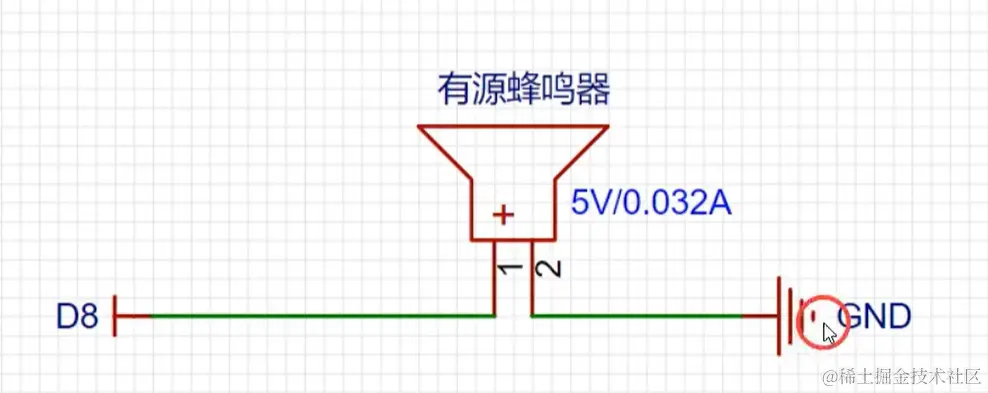

2.4 电路原理图

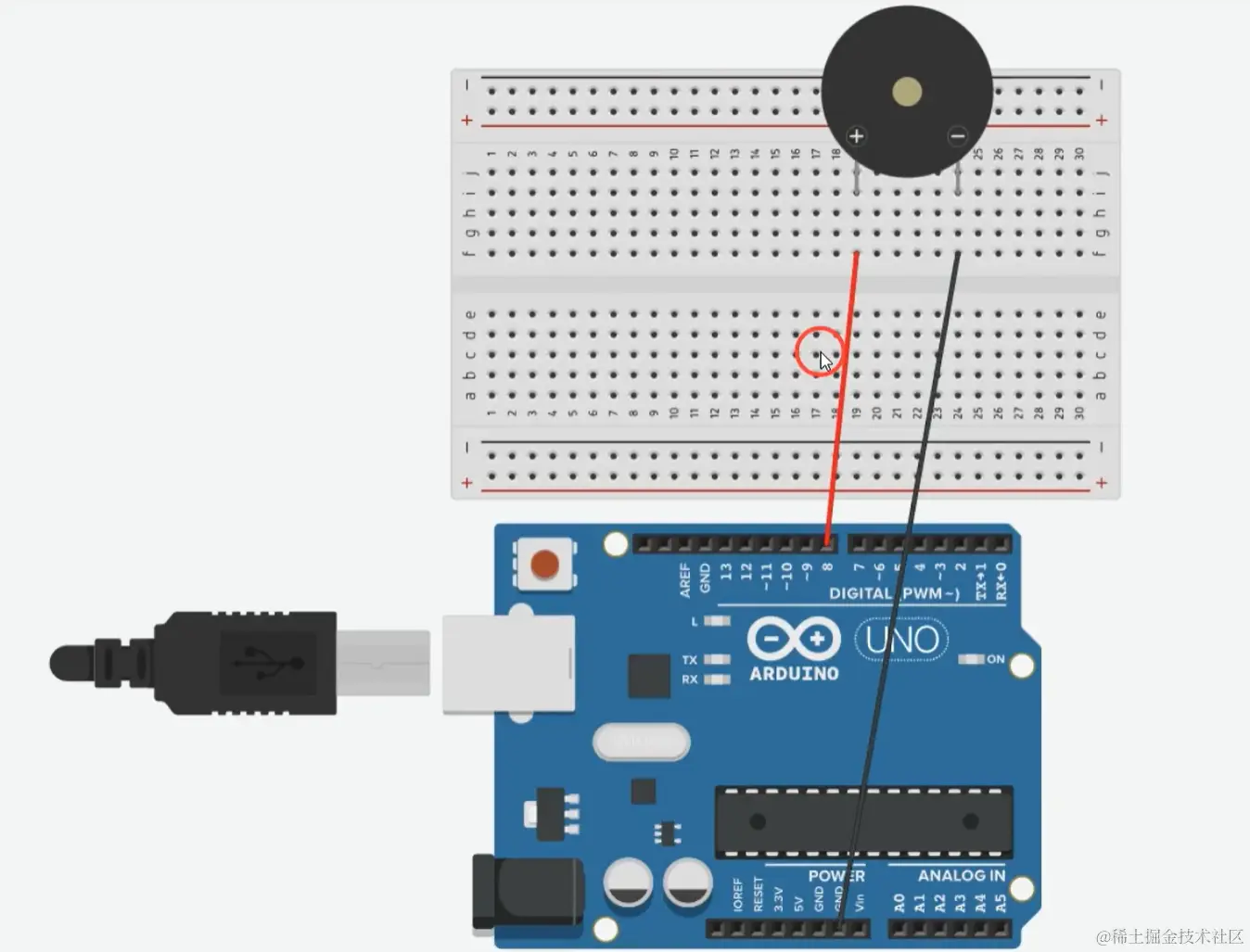

三、连接图

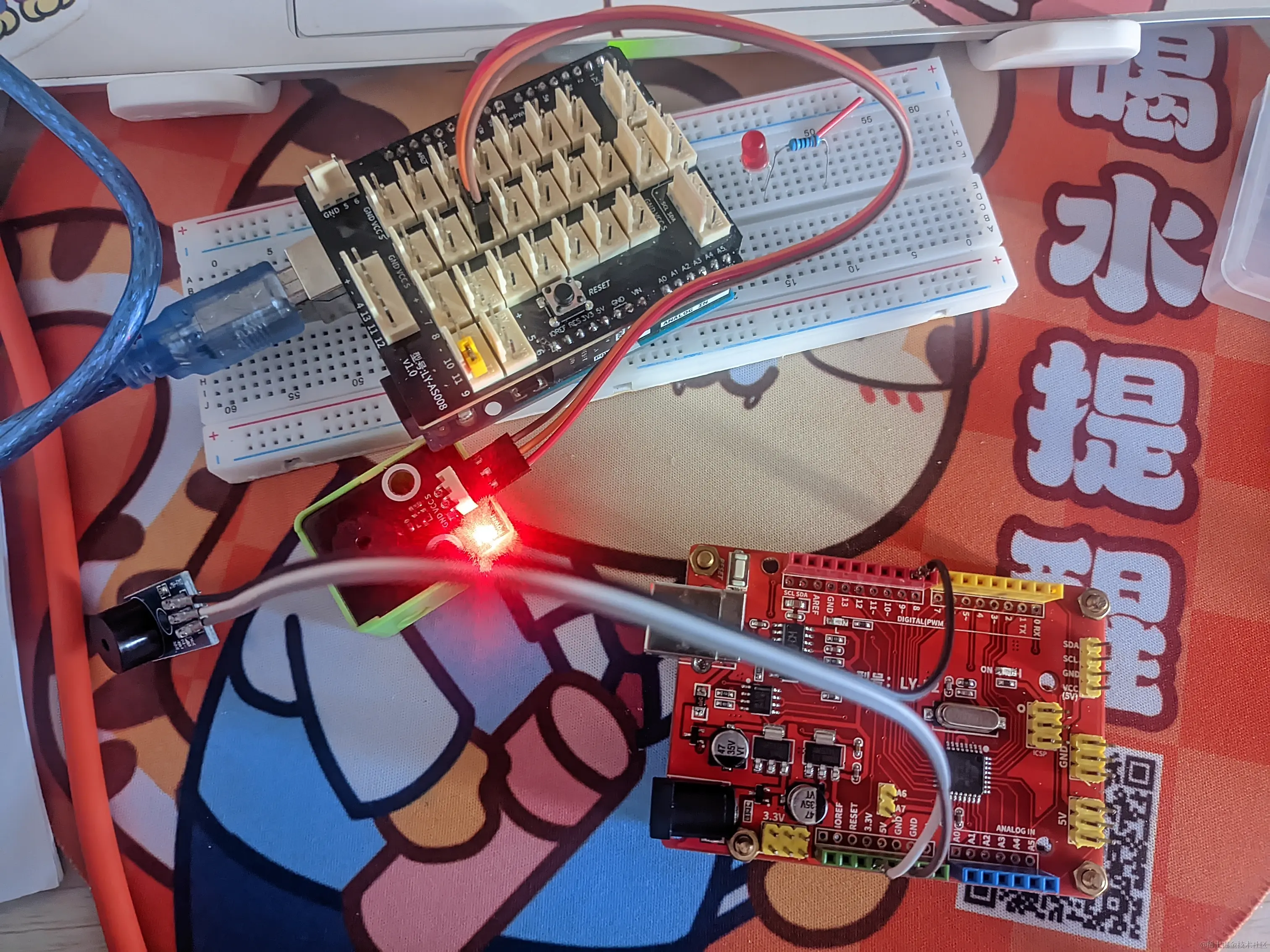

3.1实体图:


3.2 对应管脚:

直接接线:
Uno 开发板   -   有源蜂鸣器
   GND              GND
   VCC              VCC
   SVG               9
PCB 接线:
   GND              GND
   VCC              VCC
   SVG              SVG


代码

int buzzerPin = 9; //定义数字9引脚为控制蜂鸣器的引脚

void setup(){
  pinMode(buzzerPin, OUTPUT);//设置数字9口模式,OUTPUT为输出
}


void loop(){

  my_3duan();//蜂鸣器频率快响三次
  delay(500);//设置延迟时间,500ms
  my_3chang();//蜂鸣器频率慢响三次
  delay(500);//设置延迟时间,500ms
  my_3duan();//蜂鸣器频率快响三次
  delay(500);//设置延迟时间,500ms

}
void my_3duan() {
  //蜂鸣器频率快响三次函数
  for (int i = 1; i <= 3; i = i + (1)) {
    digitalWrite(buzzerPin,HIGH);
    delay(200);
    digitalWrite(buzzerPin,LOW);
    delay(200);
  }
}

void my_3chang() {
  //蜂鸣器频率慢响三次函数
  for (int i = 1; i <= 3; i = i + (1)) {
    digitalWrite(buzzerPin, HIGH);
    delay(400);
    digitalWrite(buzzerPin, LOW);
    delay(400);
  }
}
