OSG中的节点相关操作

节点访问器

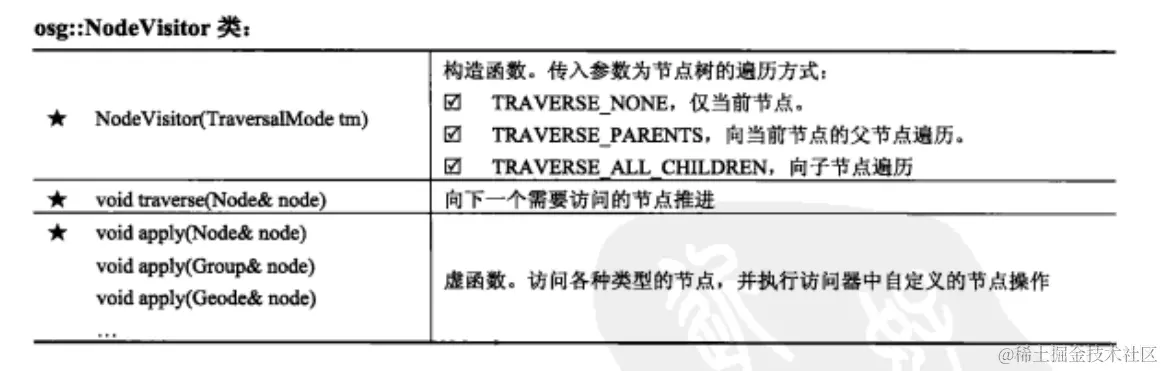

节点访问器就是获取某个节点对象后，执行一些用户自定义的操作，OSG中使用NodeVisitor类来控制节点访问，当调用节点访问器时，自动调用该访问器的apply() 成员函数。 image.png

其中traverse()函数会自动调用传入节点的子节点的apply()函数，ascend()函数会自动调用传入节点的父节点的apply()函数。

自定义节点访问器(常用)

class FindNamedNode : public osg::NodeVisitor
{
public:
 FindNamedNode( const std::string& name ) :
 osg::NodeVisitor(osg::NodeVisitor::TRAVERSE_ALL_CHILDREN ),  //初始化父类
 _name( name ) {}			 //_name是指定的名称

 // 这个方法将调用场景功能图形中的每个节点，
 // 检查其名称是否符合输入的要求。
 // 如果符合的话，将保存节点的地址。
 virtual void apply( osg::Node& node )
 {
     if (node.getName() == _name)      //找到目标节点
     _node = &node;		//保存节点地址

     // 继续遍历该节点的子节点。
     traverse(node);
 }

 osg::Node* getNode() { return _node.get(); }

 protected:
     std::string _name;
     osg::ref_ptr<osg::Node> _node;

   virtual void apply( osg::Group& node )
   {
   }

    virtual void apply( osg::Geode& node )
    {
    }
};


//使用自定义访问器
int main()
{
    osg::Node *root=……………………       //节点
    FindNamedNode k;              //自定义访问器对象

    root->accept(k);              //root节点调用自定义节点访问器

    return 0;
}

节点的回调

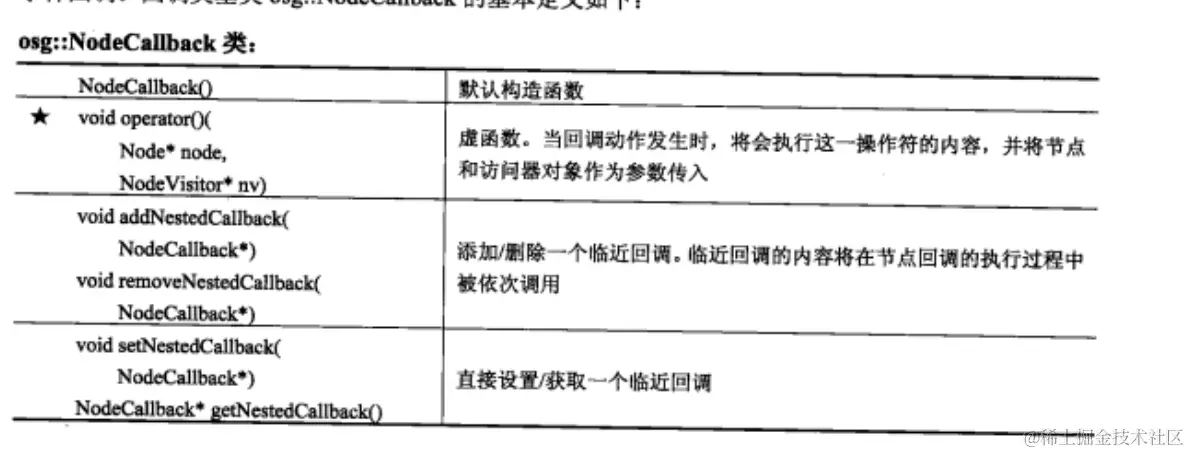

OSG中 节点回调分为更新回调和交互回调，前者每一帧都会自动调用，后者需要与用户发生交互时才会自动调用。OSG中使用NodeCallback类来管理节点的回调。


operator()成员函数的参数是自动传入，在函数体中可以不使用。

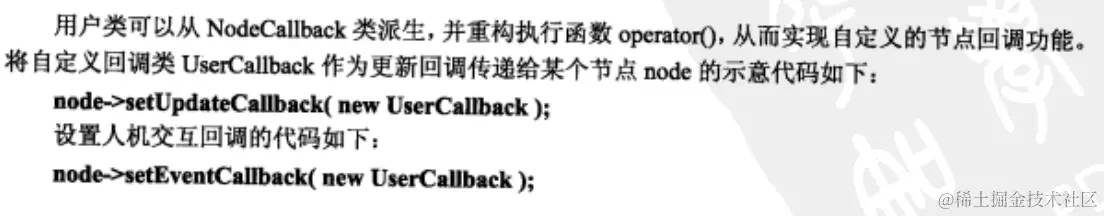

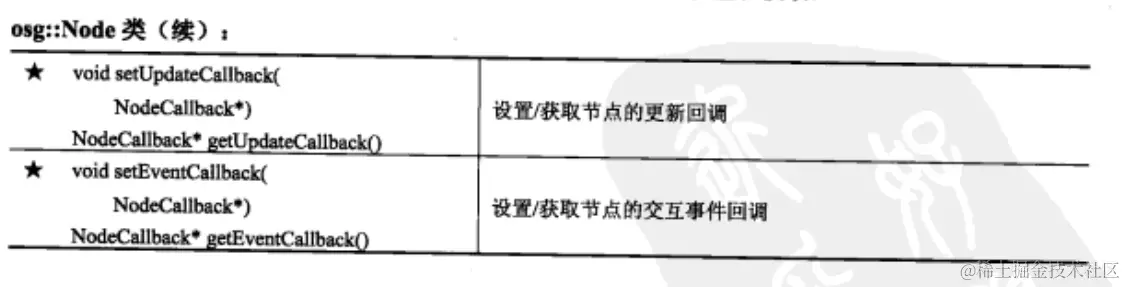

节点绑定回调函数: image.png image.png

例程代码:

//回调
class RotateCB : public osg::NodeCallback
{
public:
	RotateCB() : _angle(0.) {}
	virtual void operator()(osg::Node* node, osg::NodeVisitor* nv)
	{
		// 通常应该确认一下更新访问器（update visitor）是否存在，
		// 不过这个例子中没有必要这样做。
		osg::MatrixTransform* mtLeft
                =dynamic_cast<osg::MatrixTransform*>(node);  //设置一个变量
		osg::Matrix mR, mT;
		mT.makeTranslate(-6., 0., 0.);     //牛的位置
		mR.makeRotate(_angle, osg::Vec3(0., 0., 1.));  //牛旋转角度和轴
		mtLeft->setMatrix(mR * mT);

		// 下一次回调时角度就会增大。
		_angle += 0.01;

		// 指定继续传递参数，
		// 这样 OSG 可以接着执行其它带有回调的节点。
		traverse(node, nv);     //本例程中无其他节点，因此本函数无效果
	}
protected:
	double _angle;
};

osg::ref_ptr<osg::Node> createScene()
{
	// 加载牛的模型。
	osg::Node* cow = osgDB::readNodeFile("cow.osg");
	// 设置数据变量为 STATIC，因为程序中不会修改它。
	cow->setDataVariance(osg::Object::STATIC);   //static 静态
	//保证cow的数据在更新遍历中不变


	// 创建 MatrixTransform 来显示左边的牛。
	osg::ref_ptr<osg::MatrixTransform> mtLeft =new osg::MatrixTransform;
	mtLeft->setName("Left Cow\nDYNAMIC");
	// 设置数据变量为 DYNAMIC，
	// 告诉 OSG 这个节点将在更新遍历中被修改。
	mtLeft->setDataVariance(osg::Object::DYNAMIC);  //dynamic
	// 绑定更新回调。
	mtLeft->setUpdateCallback(new RotateCB);

	osg::Matrix m;
	m.makeTranslate(-6.f, 0.f, 0.f);   //设置左边的牛在左边
	mtLeft->setMatrix(m);
	mtLeft->addChild(cow);

	// 创建 MatrixTransform 来显示右边的牛。
	osg::ref_ptr<osg::MatrixTransform> mtRight =new osg::MatrixTransform;
	mtRight->setName("Right Cow\nSTATIC");
	// 设置数据变量为 STATIC，因为程序中不会修改它。
	mtRight->setDataVariance(osg::Object::STATIC);   //static
	m.makeTranslate(6.f, 0.f, 0.f);
	mtRight->setMatrix(m);
	mtRight->addChild(cow);

	// 创建 Group 根节点。
	osg::ref_ptr<osg::Group> root = new osg::Group;
	root->setName("Root Node");

	// 设置数据变量为 STATIC，因为程序中不会修改它。
	root->setDataVariance(osg::Object::STATIC);
	root->addChild(mtLeft.get());
	root->addChild(mtRight.get());
	return root.get();
}

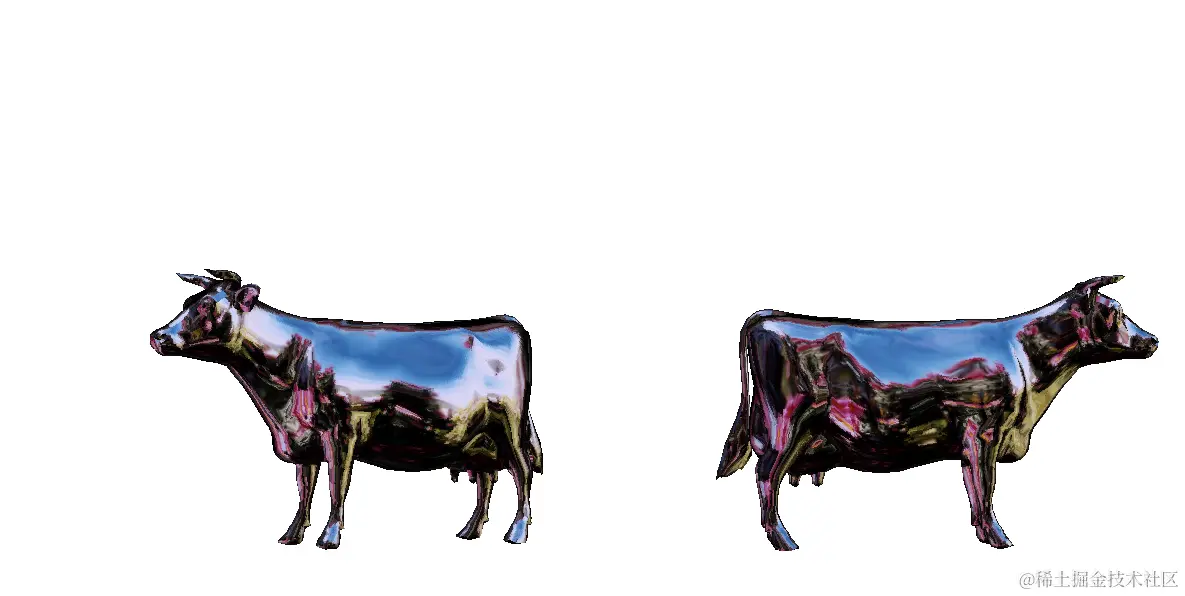

效果图


顶点

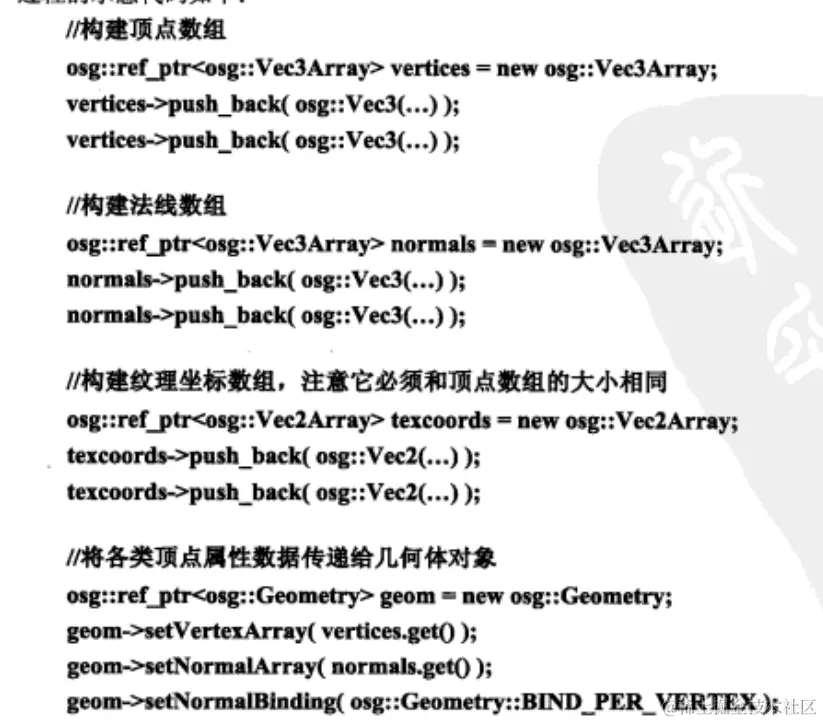

image.png image.png

颜色和法线数组必须设置对应的绑定方式，其余相关操作的与上图一致。

geom->setNormalBinding(osg::Geometry::BIND_OVERALL);

geom->setColorBinding(osg::Geometry::BIND_PER_VERTEX);

//设置颜色数组和法线数组的绑定方式

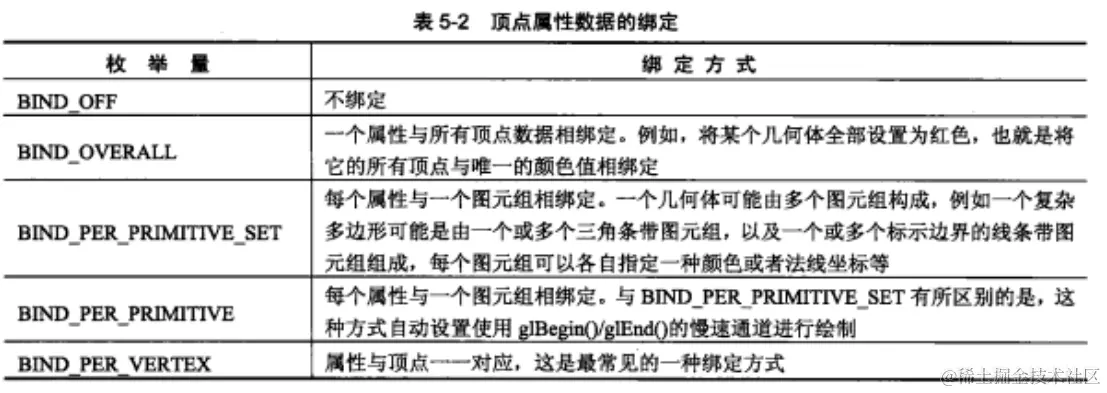

颜色数组和法线数组的绑定参数: image.png

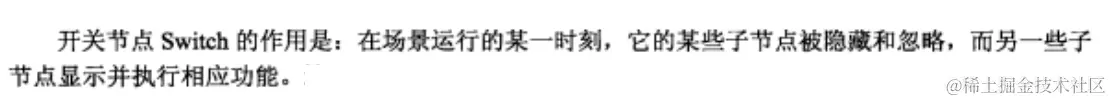

开关节点

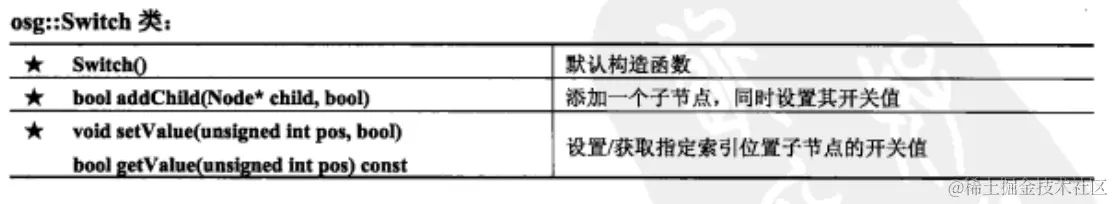

osg::Switch类参数: 捕获.PNG

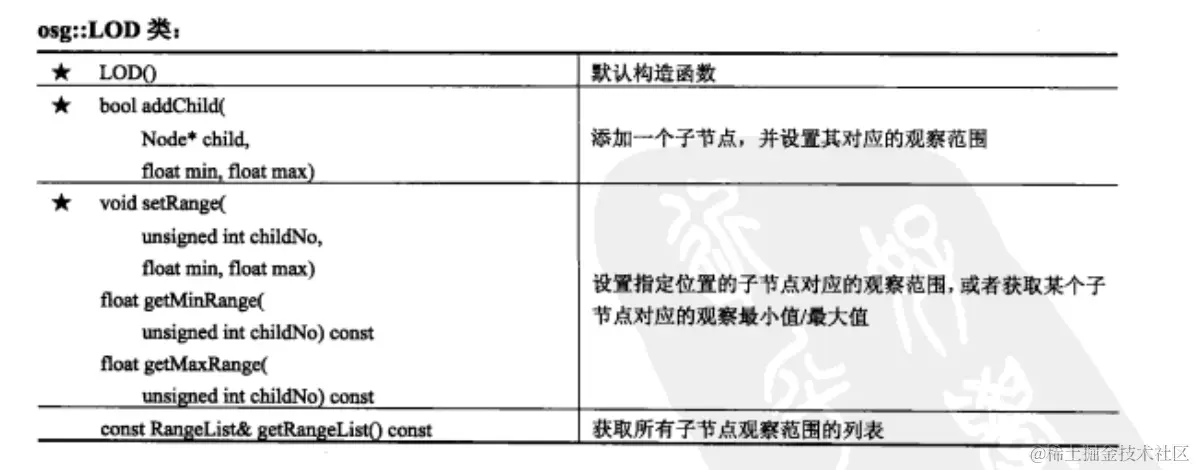

细节层次节点(LOD)

使用osg::LOD节点(细节层次节点) 可以实现不同细节层次下物体的渲染。

LOD继承自Group类 每个子节点都有一个有效范围。根据距离(子节点与观察点)和有效范围的不同，OSG 可以不显示、显示任意一个，或者显示所有的 LOD 子节点(根据模型与观察者距离的不同)。

osg::ref_ptr<osg::Geode> geode;         //创建了一个叶节点
osg::ref_ptr<osg::LOD> lod = new osg::LOD;       //创建了一个LOD节点
lod->addChild(geode.get(), 0.f, 1000.f);
// 当距离在 0.f 与 1000.f 之间时，显示 geode节点

addChild()函数，参数为空条件下，LOD 会自动以视点到物体包络体中心点的距离为距离 ，如果这样并不符合渲染要求，那么用户可以指定一个自定义的中心点。

osg::ref_ptr<osg::LOD> lod = new osg::LOD;      //定义一个LOD节点
lod->setCenterMode(osg::LOD::USER_DEFINED_CENTER);    //使用用户定义的中心点来计算距离
Lod->setCenter(osg::Vec3(10.f, 100.f, 0.f));
// 设置自定义中心点的 X坐标 10，Y坐标 100，Z坐标 0

//默认条件下，LOD 使用距离的最大值和最小值来表示范围，但是用户也可以要求
//LOD 使用像素大小来设置范围值。调用 osg::LOD::setRangeMode(),
//参数为 PIXEL_SIZE_ON_SCREEN(像素) 和 DISTANCE_FROM_EYE_POINT(视点)


设置文字与字体

osgText 组件：osgText 库定义了一个命名空间，osgText。其中有一些十分实用的字体加载和文字渲染类

  • osgText 库的核心组件是 osgText::Text 类。Text 继承自 Drawable，因此用户程序应当使用 addDrawable() 方法把 Text 实例添加到 Geode 中（与添加 Geometry实例的方法相同）

  • osgText 库的另一个核心组件是 osgText::Font 类。osgText 的函数可以根据字体文件的名称来创建 Font 对象

要在程序中使用 osgText，用户通常要遵循下面三个步骤:

1、如果要使用一种字体显示多行文字，只需要创建一个 Font 对象，然后在Text 对象间共享即可。

2、为每一段要显示的字符串建立一个 Text 对象。指定其对齐方式，文字方向，位置和大小参数。将步骤 1 中创建的 Font 对象关联到新的 Text 对象中。

3、使用 addDrawable()函数将 Text 对象添加到 Geode 节点。用户可以向一个Geode 添加多个 Text 对象，或者根据自己的需要创建多个 Geode 节点,将 Geode 节点作为场景图形的子节点加入。

例程代码:

#include <osgText/Font>
#include <osgText/Text>

osg::ref_ptr<osgText::Font> font = osgText::readFontFile("fonts/arial.ttf");
//创建一个Font对象

osg::ref_ptr<osgText::Text> text = new osgText::Text;    //创建一个Text对象
text->setFont(font.get());   //关联Font对象，不关联Text会用默认字体替代
text->setText(“Display this message.”);   //输入文本内容

text->setPosition( osg::Vec3( 10.f, 0.f, 1.f ) );
//设置文字显示的位置，在（10.0，0.0，1.0）绘制文字,默认在原点

text->setAxisAlignment( osgText::Text::SCREEN )   //文字方向，一直朝向视点

//Text::XY_PLANE  文字朝向Z轴，水平放在XY平面上,Text::YZ_PLANE 文字朝向X轴，水平
//放在YZ平面上, Text::XZ_PLANE 文字朝向Y轴，水平放在XZ平面上

//Text::REVERSED_XY_PLANE，Text::REVERSED_XZ_PLANE 和 Text::REVERSED_YZ_PLANE
//与此类似，但是文字朝向指定轴的负向；
//Text::SCREEN 使文字总是朝向屏幕

text->setAlignment( osgText::Text::CENTER_TOP );   //文字对齐方式，顶部对齐
//默认为Text::LEFT_BASE_LINE  基线对齐

text->setCharacterSize(1.0f);         //文字大小
text->setCharacterSizeMode( osgText::Text::SCREEN_COORDS );

//该方法可以指定使用屏幕坐标,此时Text 会根据视角，适当放缩文字几何体以保持它在屏幕上
//的恒定尺寸

text->setFontResolution( 128, 128 );   //分辨率

text->setColor( osg::Vec4( 0.f, 0.f, 1.f, 1.f ) ); //颜色

光照(使用光照必须设置几何体的单位长度的法线)

osg::StateSet* state = geode->setOrCreateStateSet();
state->setMode(GL_RESCALE_NORMAL, osg::StateAttribute::ON);

//以上可以保证法线在均匀放缩变换时仍然保持单位长度，但当非均匀放缩时，就要如下处理:
osg::StateSet* state = geode->setOrCreateStateSet();
state->setMode(GL_NORMALIZE, osg::StateAttribute::ON);

StateSet 允许八个光源（GL_LIGHT0 ---GL_LIGHT7）:

state->setMode( GL_LIGHT0, osg::StateAttribute::ON );

可以创建一个 osg::Light 对象以定义光源参数,然后将 Light 添加到一个 osg::LightSource 节点中，并将 LightSource 节点（这是一个组节点）添加到场景图形

//向场景中添加光源
osg::ref_ptr<osg::Group> createLight(osg::ref_ptr<osg::Node> node)
{
        //node 为传入的一个节点
	osg::ref_ptr<osg::Group> lightRoot = new osg::Group();
	lightRoot->addChild(node);

	//开启光照
	osg::ref_ptr<osg::StateSet> stateset = new osg::StateSet();
	stateset = lightRoot->getOrCreateStateSet();
	stateset->setMode(GL_LIGHTING, osg::StateAttribute::ON);
	stateset->setMode(GL_LIGHT0, osg::StateAttribute::ON);

	//计算包围盒
	osg::BoundingSphere bs;
	node->computeBound();
	bs = node->getBound();

	//创建一个Light对象
	osg::ref_ptr<osg::Light> light = new osg::Light();
	light->setLightNum(0);
	//设置方向
	light->setDirection(osg::Vec3(0.0f, 0.0f, -1.0f));
	//设置位置
	light->setPosition(osg::Vec4(bs.center().x(), bs.center().y(), bs.center().z() + bs.radius(), 1.0f));
	//设置环境光的颜色
	light->setAmbient(osg::Vec4(1.0f, 1.0f, 1.0f, 1.0f));
	//设置散射光颜色
	light->setDiffuse(osg::Vec4(1.0f, 1.0f, 1.0f, 1.0f));

	//设置恒衰减指数
	light->setConstantAttenuation(1.0f);
    //设置线形衰减指数
	light->setLinearAttenuation(0.0f);
	//设置二次方衰减指数
	light->setQuadraticAttenuation(0.0f);

	//创建光源
	osg::ref_ptr<osg::LightSource> lightSource = new osg::LightSource();
	lightSource->setLight(light.get());

	lightRoot->addChild(lightSource.get());

	return lightRoot.get();
}
//OSG 根据当前 LightSource 节点的变换状态来改变灯光的位置
//往往将 LightSource 关联为 MatrixTransform 的子节点，以控制灯光的位置

材质属性:(状态属性类osg::Material)

允许用户设置全局、散射、镜面反射和放射材质的颜色，以及镜面和高光指数参数 Material类定义了枚举量FRONT，BACK和FRONT_AND_BACK

osg::StateSet* state = node->getOrCreateStateSet();

osg::ref_ptr<osg::Material> mat = new osg::Material;
mat->setDiffuse(osg::Material::FRONT, osg::Vec4(.2f, .9f, .9f, 1.f));
//为几何体正面设置散射颜色，参数2为颜色

mat->setSpecular(osg::Material::FRONT,osg::Vec4(1.f, 1.f, 1.f, 1.f));
//为几何体正面设置镜面反射颜色，参数2为颜色

mat->setShininess(osg::Material::FRONT, 96.f);
//为几何体正面设置镜面指数（指数必须在1.0到128.0之间）

state->setAttribute(mat.get());

颜色跟踪材质:允许用户程序通过改变当前颜色的方法，自动改变某一特定的材质属性 需要调用Material::setColorMode(); 该方法中定义:AMBIENT(环境光)，DIFFUSE(散射)，SPECULAR(反射)，EMISSION(发射光)，AMBIENT_AND_DIFFUSE(反射与散射)以及OFF(默认OFF)

osg::StateSet* state = node->getOrCreateStateSet();
osg::ref_ptr<osg::Material> mat = new osg::Material;

mat->setColorMode(osg::Material::AMBIENT_AND_DIFFUSE); //设置颜色模式

state->setAttribute(mat.get());

//上面代码使几何体正面材质根据当前颜色变化而变化。

文件IO

osgDB 提供了文件 I/O 的函数接口

#include <osgDB/ReadFile>
#include <osgDB/WriteFile>

//使用函数 osgDB::readNodeFile()和 osgDB::readImageFile()来读取 3D 模型和2D 图像文件。

//使用函数 osgDB::writeNodeFile()和 osgDB::writeImageFile()
//将数据写入到3D模型或2D图像文件中

OSG 的写入操作会不作任何警告地覆盖同名文件。要避免这一特性的话，用户程序需要自行检查文件是否存在并采取相应的措施
