众所周知，我们在互联网上听到的声音，都是先经过录制，然后再传输到互联网上。比如歌曲、电影、主播等的声音。

1 PCM

录音的原理可以简单理解为：把声源的振动记录下来，需要时再让某个物体按照记录下来的振动规律去振动，就会产生与原来一样的声音。

  • 记录


  • 重放


那么如何把声音（声源的振动）记录下来呢？声音属于模拟信号，但计算机更便于处理和存储的是数字信号（二进制编码），所以需要将模拟信号（Analog Signal）转换成数字信号（Digital Signal）后进行存储。这一过程，我们可以称之为音频数字化。

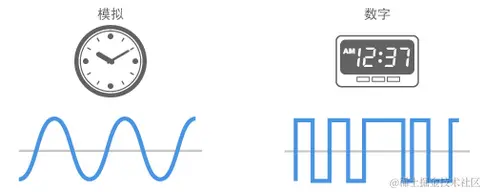

模拟信号与数字信号的比喻

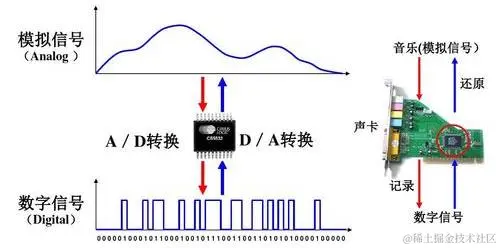

模拟信号与数字信号的转换

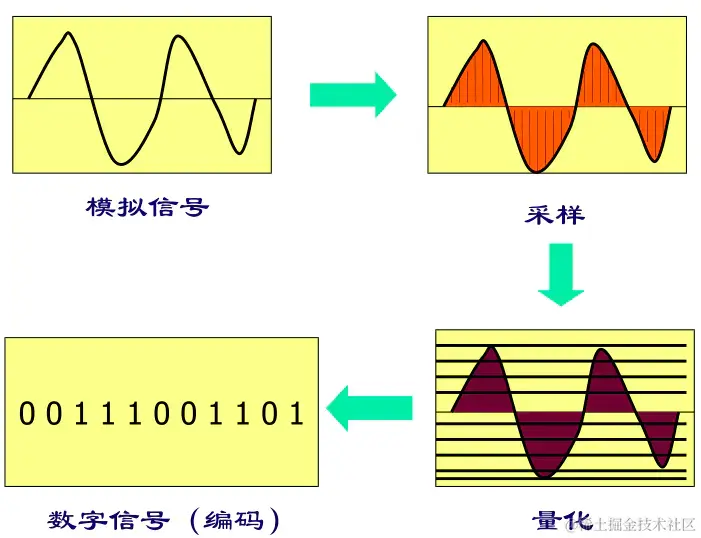

音频数字化的常见技术方案是脉冲编码调制（PCM，Pulse Code Modulation），主要过程是：采样 → 量化 → 编码。



1.1 采样

模拟信号的波形是无限光滑的，可以看成由无数个点组成，由于存储空间是相对有限的，所以数字编码过程中，必须要对波形的点进行采样。采样（Sampling）：每隔一段时间采集一次模拟信号的样本，是一个在时间上将模拟信号离散化（把连续信号转换成离散信号）的过程。

1.1.1 采样率

每秒采集的样本数量，称为采样率（采样频率、采样速率，Sampling Rate）。比如，44.1kHz采样率表示1秒钟采集44100个样本。

1.1.2 采样定理

根据采样定理（奈奎斯特–香农采样定理，Nyquist-Shannon sampling theorem）得知：只有当采样率高于声音信号最高频率的2倍时，才能把采集的声音信号唯一地还原成原来的声音。人耳能够感觉到的最高声音频率为20000Hz，因此为了满足人耳的听觉要求，需要至少每秒进行40000次采样（40kHz采样率）。这就是为什么常见的CD的采样率为44.1kHz。电话、无线对讲机、无线麦克风等的采样率是8kHZ。

1.2 量化

量化（Quantization）：将每一个采样点的样本值数字化。

1.2.1 位深度

位深度（采样精度，采样大小，Bit Depth）：使用多少个二进制位来存储一个采样点的样本值。位深度越高，表示的振幅越精确。我们常见的CD采用的是16bit的位深度，能表示65536（2^16）个不同的值，DVD采用的是24bit的位深度，大多数电话设备使用的是8bit的位深度。

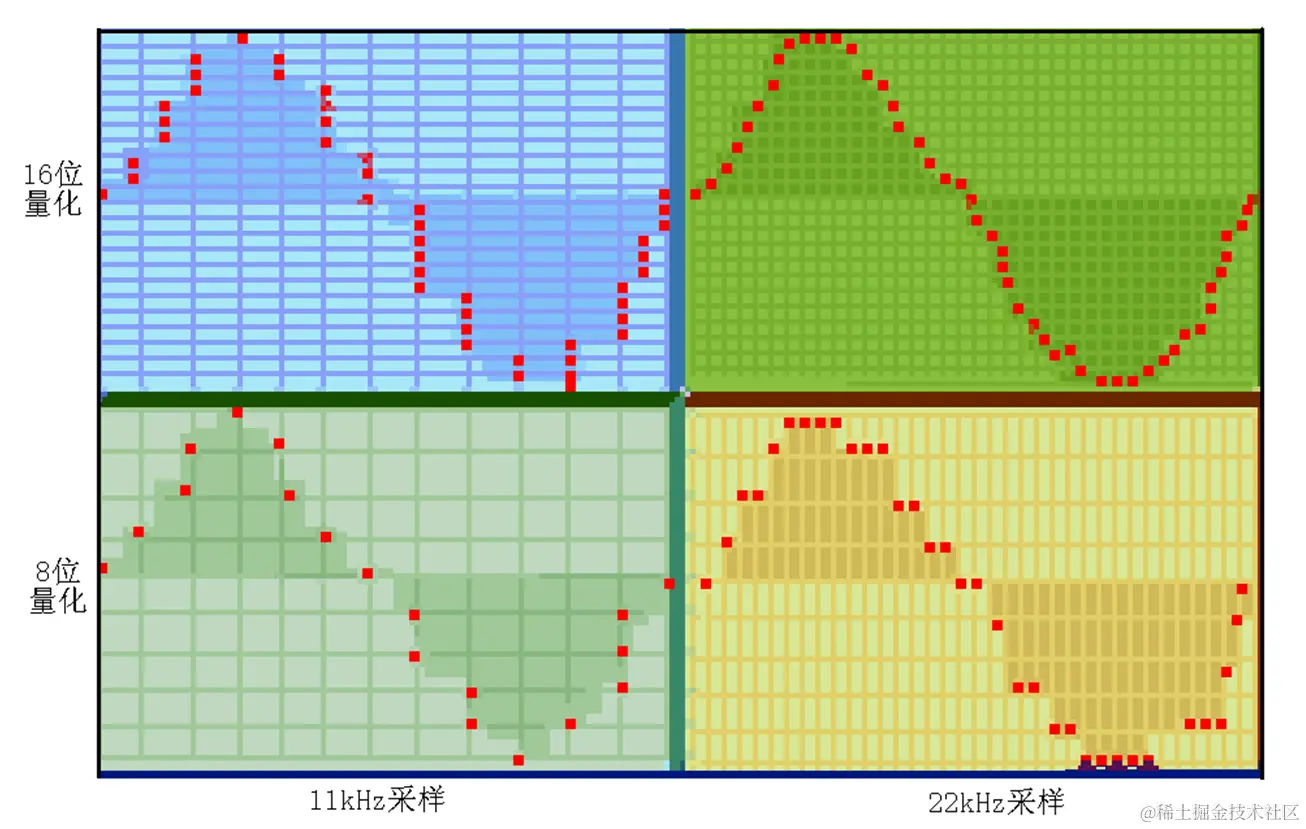

  • 不同采样率、位深度对比 image.png

1.3 编码

编码：将采样和量化后的数字数据转换成二进制码流。

1.4 其他概念

1.4.1 声道（Channel）

单声道产生一组声波数据，双声道（立体声）产生两组声波数据。

PCM大小计算方法：

  • 采样率 * 位深度 * 声道数 * 时间

那么采样率44.1kHz，位深度16bit的1分钟立体声的PCM数据有多大？

  • 44100 * 16 * 2 * 60 / 8 ≈ 10.09MB

1分钟10.09MB，很显然，这对大部分用户来说是不可接受。如果想在不改变音频时长的前提下，降低音频数据的大小，有两种方案：降低采样指标（即降低采样率和位深度）；压缩。降低采样指标是不可取的，会导致音频质量下降，用户体验变差，因此专家们研发了各种压缩方案。

1.4.2 比特率

比特率（Bit Rate）：指单位时间内传输或处理的比特数量，单位是：比特每秒（bit/s或bps）、千比特每秒（Kbit/s或Kbps）、兆比特每秒（Mbit/s或Mbps）、吉比特每秒（Gbit/s或Gbps）、太比特每秒（Tbit/s或Tbps）。

PCM比特率计算方法：

  • 采样率 * 位深度 * 声道数

那么采样率44.1kHz、位深度16bit的立体声PCM数据的比特率是多少呢？

  • 44100 * 16 * 2 = 1411.2Kbps

通常情况下，采样率、位深度越高，数字化音频的质量就越好。从比特率的计算公式可以得出：比特率越高，数字化音频的质量就越好。

1.4.3 信噪比

信噪比（Signal-to-noise ratio, SNR, S/N, 讯噪比）：指信号与噪声的比例，用于比较所需信号的强度与背景噪声的强度，以分贝（dB）为单位。

位深度限制了信噪比的最大值，它们的关系如下表所示：

位深度信噪比
424.08
848.16
1166.22
1272.24
1696.33
18108.37
20120.41
24144.49
32192.66
48288.99
64385.32

2 音频的编码与解码

2.1 编码（Encode）

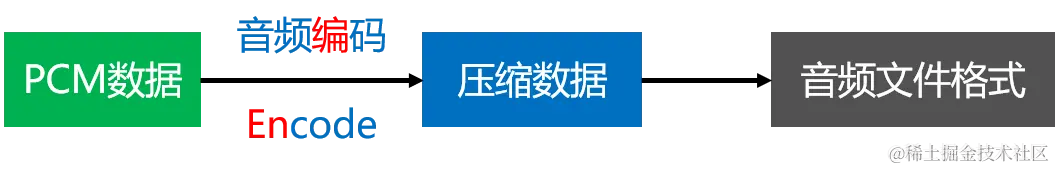

PCM数据可以理解为：未经压缩的原始音频数据，体积比较大，为了更便于存储和传输，一般会使用某种音频编码对其进行编码压缩，再存储成某种音频文件格式。


压缩分为无损压缩与有损压缩：

  • 无损压缩
    • 解压后可以完全还原出原始数据
    • 压缩比小，体积大
  • 有损压缩
    • 解压后不能完全还原出原始数据，会丢失一部分信息
    • 压缩比大，体积小
    • 压缩比越大，丢失的信息就越多，还原后的信号失真就会越大
    • 一般是通过舍弃原始数据中对人类听觉不重要的部分，达到压缩成较小文件的目的
  • 压缩比 = 未压缩大小 / 压缩后大小

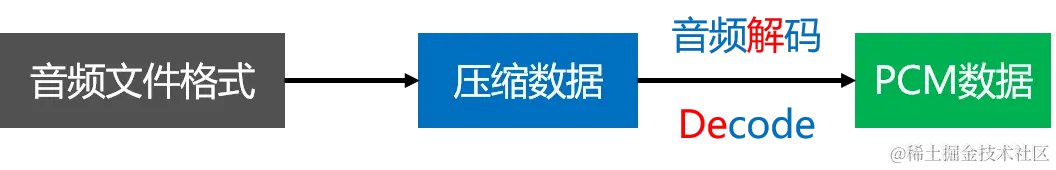

2.2 解码（Decode）

当需要播放音频时，得先解码（解压缩）出PCM数据，再进行播放。


3 常见的音频编码与文件格式

首先，需要注意的是：音频文件格式并不等于音频编码。比如：

  • WAV只是一种文件格式，并不是一种编码
  • FLAC既是一种文件格式，也是一种编码

下面将常见的音频编码和文件格式做一个简介，以后有需要时再进行详细介绍。

名称无损压缩文件扩展名
Monkey's Audio✔️.ape
FLAC（Free Lossless Audio Codec）✔️.flac
ALAC（Apple Lossless Audio Codec）✔️.m4a/.caf
MP3（MPEG Audio Layer III）❌.mp3
WMA（Windows Media Audio）❌.wma
AAC（Advanced Audio Coding）❌.acc/.mp4/.m4a
Vorbis❌.ogg
Speex❌.spx
Opus❌.opus
Ogg.ogg
WAV（Waveform Audio File Format）.wav
AIFF（Audio Interchange File Format）.aiff、.aif

3.1 无损

3.1.1 Monkey's Audio

Monkey's Audio是一种无损的音频编码和文件格式，文件扩展名为.ape，压缩率一般为55%左右。

3.1.2 FLAC

FLAC（Free Lossless Audio Codec）是一种无损的音频编码和文件格式，文件扩展名为.flac。虽然压缩率稍有不及Monkey's Audio，但FLAC技术更先进，占用资源更低，有更多的平台和硬件产品支持FLAC。

3.1.3 ALAC

ALAC（Apple Lossless Audio Codec）是由Apple开发的一种无损的音频编码，文件扩展名为.m4a、.caf。

3.2 有损

3.2.1 MP3

MP3（MPEG Audio Layer III）是非常流行的一种有损音频编码和文件格式，文件扩展名.mp3。

  • 第1版是：MPEG-1 Audio Layer III，属于国际标准ISO/IEC 11172-3
  • 第2版是：MPEG-2 Audio Layer III，属于国际标准ISO/IEC 13818-3
  • 第3版是：MPEG-2.5 Audio Layer III，并不是由MPEG官方开发的，不是公认的标准

3.2.2 WMA

WMA（Windows Media Audio）是由Microsoft开发的音频编码和文件格式，文件扩展名为.wma。包括4种类型：

  • WMA：原始的WMA编解码器，作为MP3的竞争者，属于有损音频编码
  • WMA Pro：支持更多声道和更高质量的音频，属于有损音频编码
  • WMA Lossless：属于无损音频编码
  • WMA Voice：属于有损音频编码

3.2.3 AAC

AAC（Advanced Audio Coding）是由Fraunhofer IIS、杜比实验室、AT&T、Sony、Nokia等公司共同开发的有损音频编码和文件格式，压缩比通常为18:1。

AAC被设计为MP3格式的后继产品，通常在相同的比特率下可以获得比MP3更高的声音质量，是iPhone、iPod、iPad、iTunes的标准音频格式。

AAC编码的文件扩展名主要有3种：

  • .acc：传统的ACC编码，使用MPEG-2 Audio Transport Stream (ADTS)容器
  • .mp4：使用了MPEG-4 Part 14的简化版即3GPP Media Release 6 Basic (3gp6)进行封装的AAC编码
  • .m4a：为了区别纯音频MP4文件和包含视频的MP4文件而由Apple公司使用的扩展名
    • Apple iTunes对纯音频MP4文件采用了.m4a文件扩展名
    • M4A的本质和音频MP4相同，故音频MP4文件可以直接更改文件扩展名为.m4a

3.2.4 Vorbis

Vorbis是由Xiph.Org基金会开发的一种有损音频编码。通常以Ogg作为容器格式，所以常合称为Ogg Vorbis，文件扩展名.ogg。

3.2.5 Speex

Speex是由Xiph.Org基金会开发的一种有损音频编码和文件格式，文件扩展名为.spx。

3.2.6 Opus

Opus是由Xiph.Org基金会开发的一种有损音频编码和文件格式，文件扩展名为.opus。用以取代Vorbis与Speex。经过多次盲听测试，在任何给定的比特率下都比其他标准音频格式具有更高的质量，包括MP3、AAC。

3.3 文件格式

3.3.1 Ogg

Ogg是一种多媒体文件格式，由Xiph.Org基金会所维护，可以纳入各式各样的音视频编码（音频、视频均可），文件扩展名常为.ogg。

Ogg常用的音频编码有：

  • 有损压缩：Speex、Vorbis、Opus
  • 无损压缩：FLAC
  • 未压缩：PCM

3.3.2 WAV

WAV (Waveform Audio File Format)是由IBM和Microsoft开发的音频文件格式，扩展名为.wav，通常采用PCM编码，常用于Windows系统中。

WAV的文件格式如下图所示，前面有44个字节的文件头，紧跟在后面的就是音频数据（比如PCM数据）。



  • NumChannels：声道数
  • SampleRate：采样率（Hz）
  • ByteRate：每秒多少个字节（Byte/s）
  • BitsPerSample：位深度

3.3.3 AIFF

AIFF (Audio Interchange File Format)是由Apple开发的音频文件格式，扩展名为.aiff、.aif。跟WAV一样，通常采用PCM编码，常用于Mac系统中。

3.4 有损和无损

根据采样率和位深度可以得知：相对于自然界的信号，音频编码最多只能做到无限接近，任何数字音频编码方案都是有损的，因为无法完全还原。目前能够达到最高保真水平的就是PCM编码，因此，PCM约定俗成叫做无损音频编码，被广泛用于素材保存及音乐欣赏，CD、DVD以及常见的WAV文件中均有应用。

但并不意味着PCM就能够确保信号绝对保真，PCM也只能做到最大程度的无限接近。我们习惯性的把MP3列入有损音频编码范畴，是相对于PCM编码的。要做到真正的无损是困难的，就像用数字去表达圆周率，不管精度多高，也只是无限接近，而不是真正等于圆周率的值。
