【ElfBoard】ELF 1 开箱初体验

641 阅读3分钟

大家好,我是 Hello阿尔法,最近参与了保定飞凌嵌入式技术有限公司举办的 ElfBoard 共创社招募活动,并有幸成为了一名共创官,官方寄来了一块 ELF 1 开发板,开箱视频在这里 飞凌嵌入式「ElfBoard」ELF 1 开箱!

ELF 1 简介

这块 ELF 1 开发板性能强悍,主体采用了核心板 + 底板的结构设计,基于 NXP 公司的 i.MX6ULL 低功耗处理器,主频高达 800MHz,为 ARM Cortex-A7 架构。

核心板体积小巧,集成方便,采用了 8 层 PCB 沉金工艺,性能稳定。核心板搭载了 512MB DDR3 和 8GB eMMC,满足大容量存储要求,采用邮票孔封装工艺,将大多数引脚引出,具有极大的扩展性,独特的电源管理架构相比 ARM9 系列核心板功耗更低。

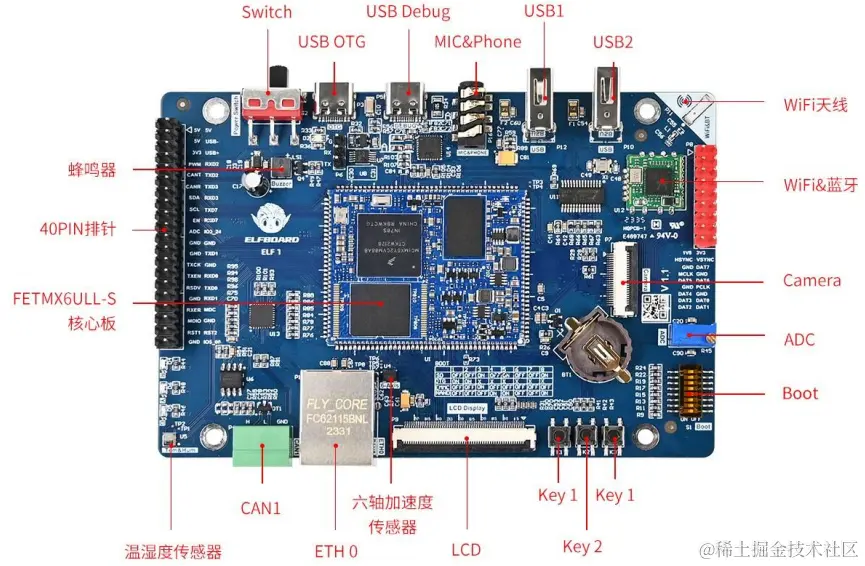

核心板通过焊接固定在 ELF 1 底板上,不会出现松动或者脱落的情况,保障了信号的传输质量和系统的稳定性。ELF 1 底板集成了 USB、MIC&Phone、WiFi&BT、Camera、Ethernet、CAN、RGB LCD 等功能接口,同时引出了 40 PIN 排针用以扩展更多功能。

另外官方还推出了 ELF 1 的扩展板,该扩展板可通过排针与 ELF 1 底板相连,搭载了 RS232、RS485、HDMI 等功能接口,同时还可以扩展 4G 模块,资源相当丰富。

ElfBoard 官方也推出了 Linux 系列课程及开发板配套资料,无论是初学者还是有一定基础的开发者,都可以通过 ELF 系列轻松掌握嵌入式开发技术,创造出更多具有创新性和实用性的产品。

ELF 1 初体验

  • 将 Type-C 线一端连接到电脑 USB 接口,另一端连接 ELF 1 开发板 Debug 接口:

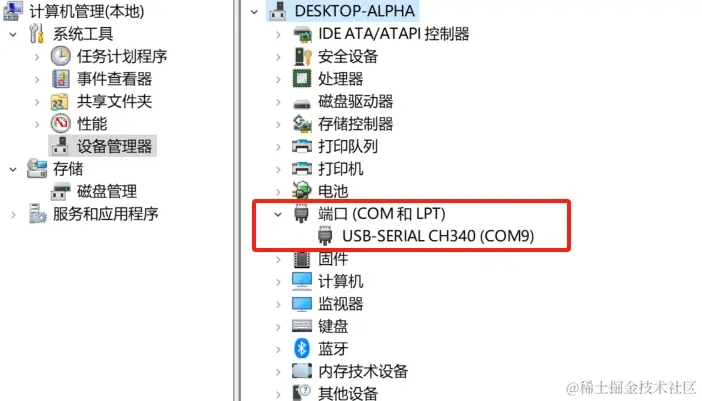

  • 通过设备管理器查看 ELF 1 端口号,为 COM9:

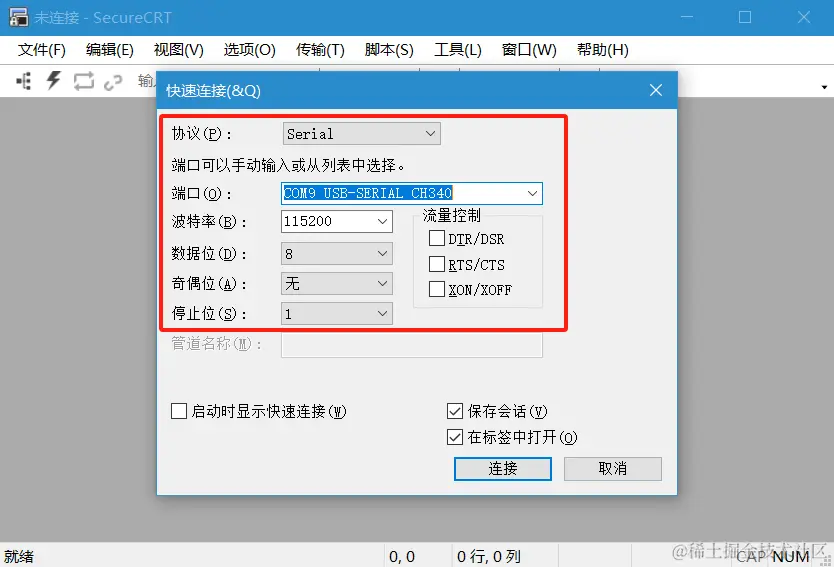

  • 打开终端软件,笔者使用的是 SecureCRT,新建 Serial,端口选择 COM9,设置波特率为 115200、8 位数据位、1 位停止位、无校验位、无流控制:

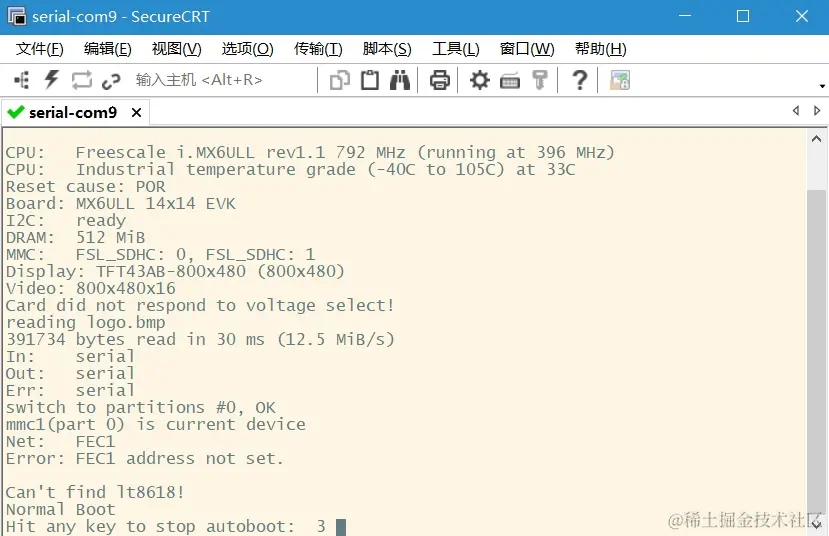

  • 打开 ELF 1 开发板开关接通电源,串口终端中可以看到 ELF 1 已经启动了:

  • 登录 root 用户,无需密码:

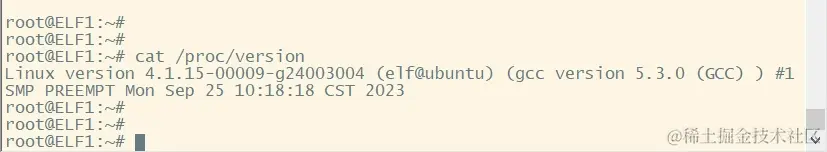

  • 输入 cat /proc/version 命令可查看版本信息:

LED 测试

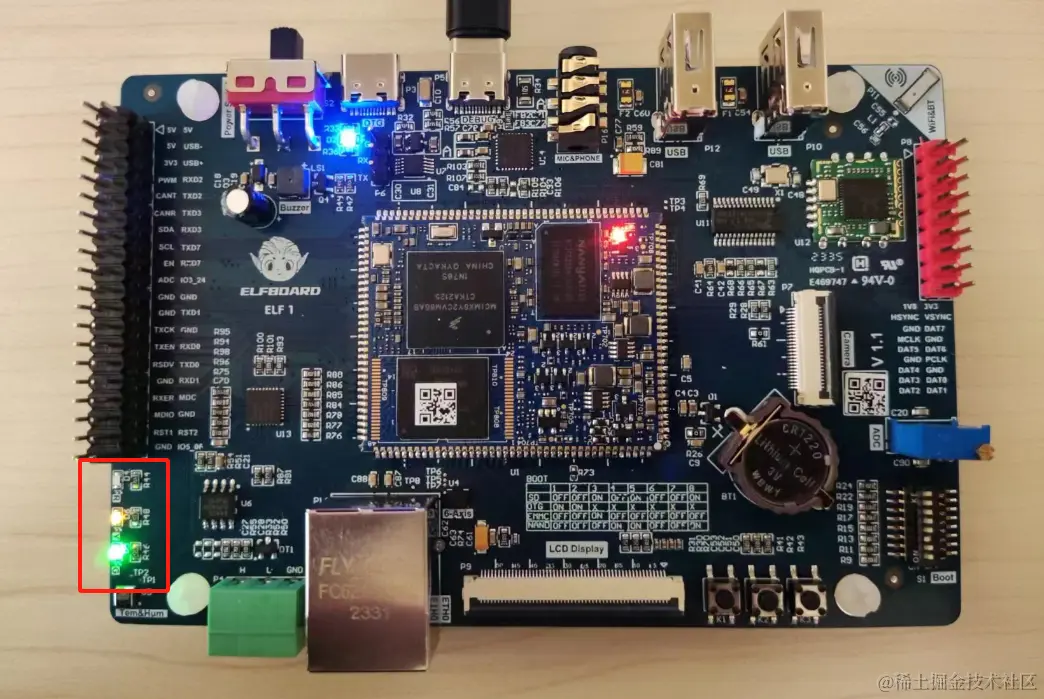

  • ELF 1 开发板板载了三个用户 LED 灯,ELF 1 启动后可以看到黄色 LED 灯和绿色 LED 灯都已点亮了:

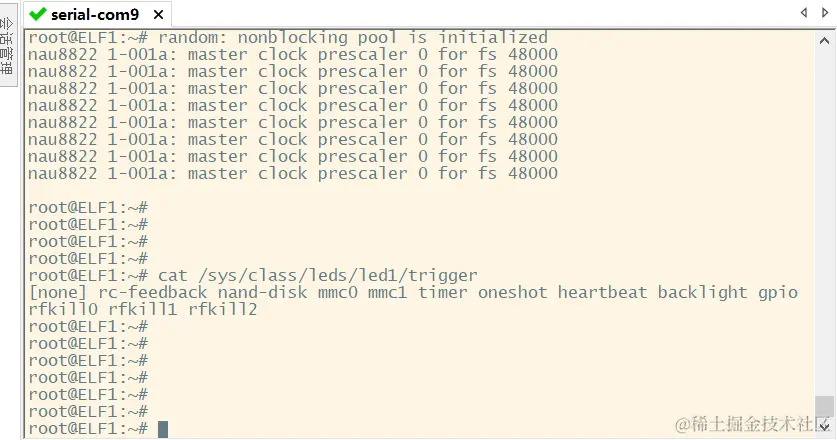

  • 根据教程手册,通过 cat /sys/class/leds/led1/trigger 命令可查看 led1 (红色 LED 灯)的触发条件:

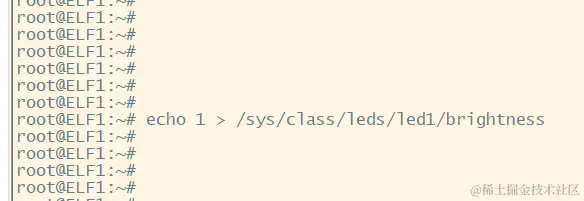

  • 其中 [none] 表示当前 led1 的触发条件为无。接着,通过 echo 1 > /sys/class/leds/led1/brightness 指令修改触发条件,点亮红色 LED 灯:

  • 可以看到红色 LED 灯已点亮:
