1. 概述

C++编译器是将C++源代码转换为机器码的工具。它执行以下主要步骤来完成编译过程：

阶段内容
1. 词法分析（Lexical Analysis）编译器首先对源代码进行词法分析，将源代码分解为一个个的词法单元（tokens），如关键字、标识符、运算符和常量。词法分析器将源代码逐个字符扫描，并根据预定义的词法规则识别和生成词法单元。
2. 语法分析（Syntax Analysis）在语法分析阶段，编译器使用词法单元构建语法树（parse tree）或抽象语法树（abstract syntax tree，AST）。语法分析器根据语法规则检查词法单元的排列顺序和结构，以验证源代码的语法正确性。
3. 语义分析（Semantic Analysis）在语义分析阶段，编译器对语法树或AST进行进一步的分析。它检查标识符的声明和使用是否匹配，执行类型检查，处理表达式的类型转换和推断，以及检查其他语义规则的合法性。
4. 代码生成（Code Generation）在代码生成阶段，编译器将语法树或AST转换为目标机器的机器码。这个过程包括将高级语言的抽象概念映射到底层的机器指令。编译器生成的机器码可以是汇编语言或二进制机器码，具体取决于编译器的实现和目标平台。
5. 优化（Optimization）在代码生成之前或之后，编译器通常会执行优化步骤，以改善生成的机器码的质量和性能。优化技术包括常量折叠、循环展开、内联函数、代码消除等。优化过程旨在提高程序的执行效率和资源利用率。

总的来说，C++编译器通过词法分析、语法分析、语义分析、代码生成和优化等步骤，将源代码转换为可执行的机器码。这个过程是复杂而关键的，它使得我们能够用高级语言编写程序，并在不同的平台上运行。

1. C++编译器实际上是负责什么？

我们把C++代码写成文本文件，它只是一个文本文件，然后我们需要将这些文本文件转换为计算机可运行的实际应用程序。

源文件从文本形式到实际可执行的二进制文件，会经历两大步骤，一个叫做编译，另外一个被称为链接。这里主要讨论编译。

编译器实际上只需要做的唯一的一件事，就是将我们的文本文件转换成一种名为目标文件的中间格式(.obj)文件，后续便是链接器要做的事情了，然后链接器会链接这些obj文件。

首先，它会预处理我们的代码，这意味着所有的预处理器语句都会优先被处理，一旦我们的代码被预处理，接下来我们的代码将或多或少的会被记号化和被解析，把代码整理成编译器能够真正理解和推理的格式，这个过程基本上生成了所谓的抽象语法树。一旦编译器创建了这个抽象语法树，它便可以开始实际生成代码，生成的代码就是实际我们的CPU将执行的代码。编译器的工作就是转换我们所有的代码，转换成常量数据或指令等。在这个过程中，我们还会得到了其他各种数据，如一个存储所有常量、变量的地方，这基本上就是编译器所做的一切。这并不复杂，当然，它也会随着代码复杂性的增长而变得非常复杂，但这就是要点，也是它的作用。

以下将以VS案例的方式继续深入这个问题，看一下，编译器每个阶段都干些什么，以便可以看到，它是如何运作的。

2.案例

开始案例，创建项目过程省略，可参考C++是如何工作的。

1. obj文件生成

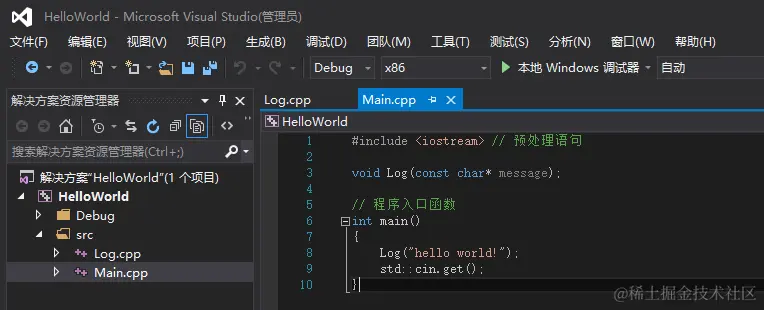

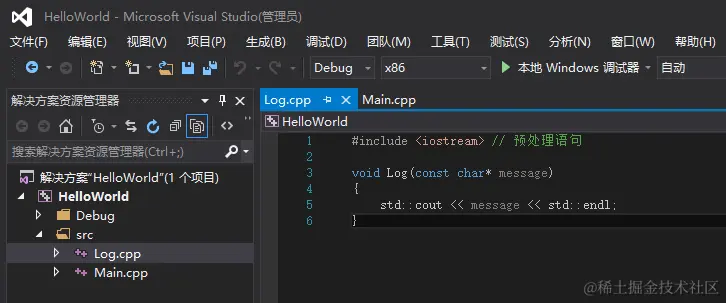

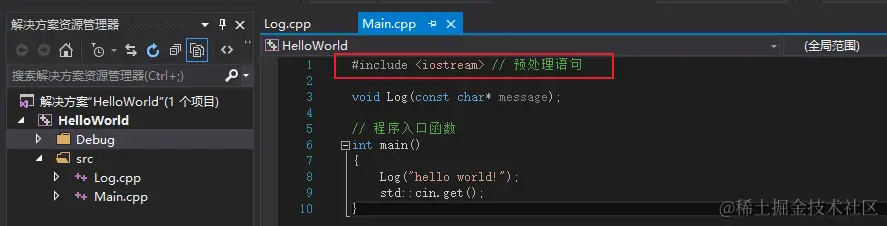

如下项目内容，一个Main.cpp文件和一个Log.cpp文件。



以上，我们有一个简单的Hello World应用程序

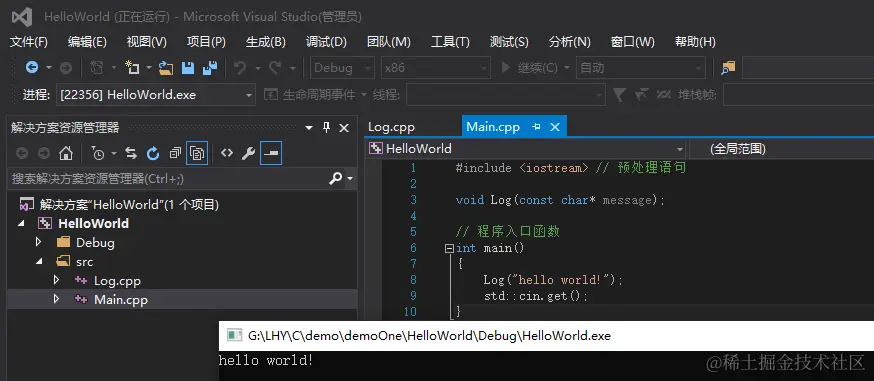

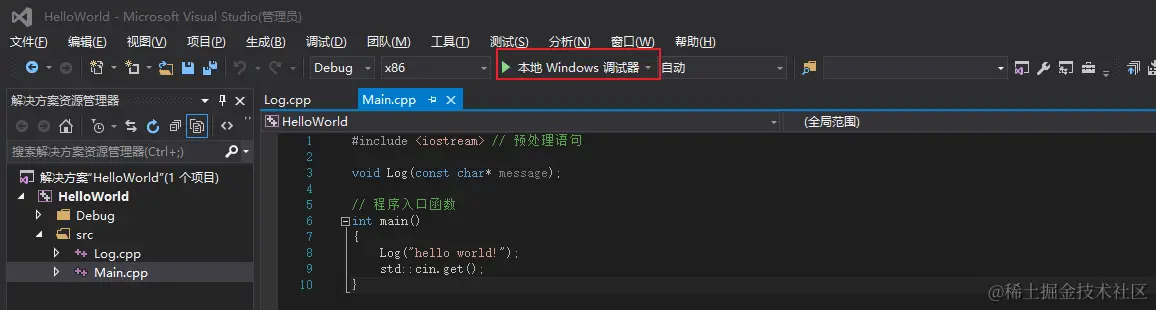

开始调试按F5或点击工具栏的本地Windows调试器

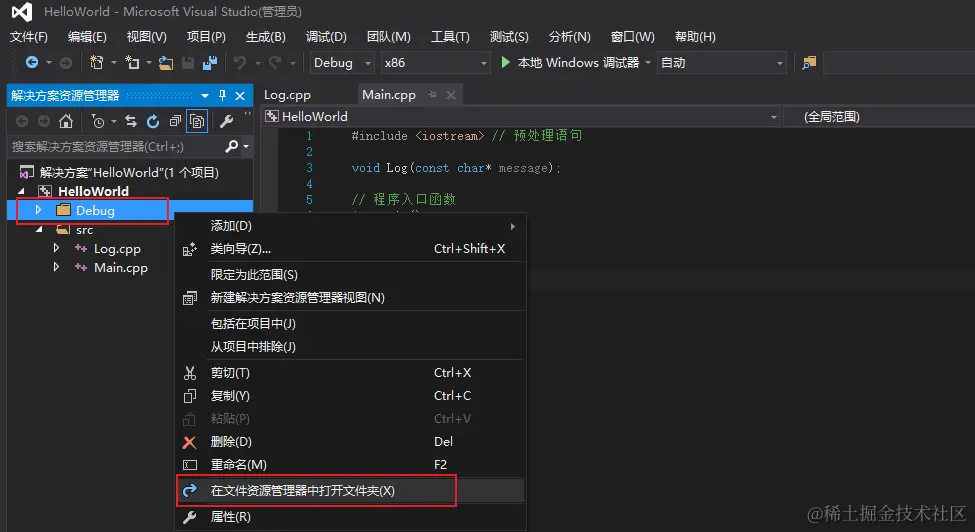

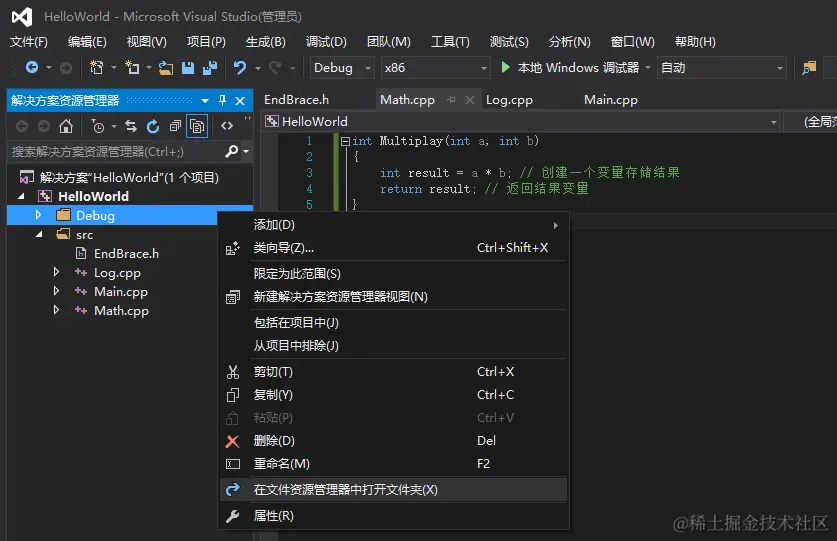

回车结束程序，我们到输出目录下的debug目录

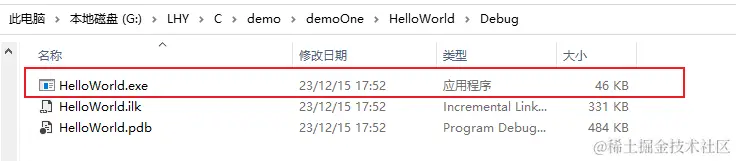

在这里，可以看到它生成了一个HelloWorld.exe文件

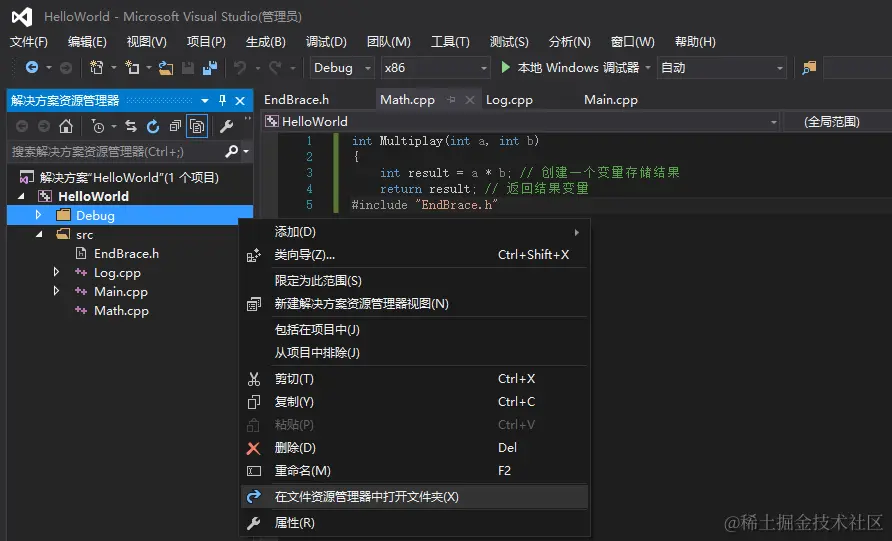

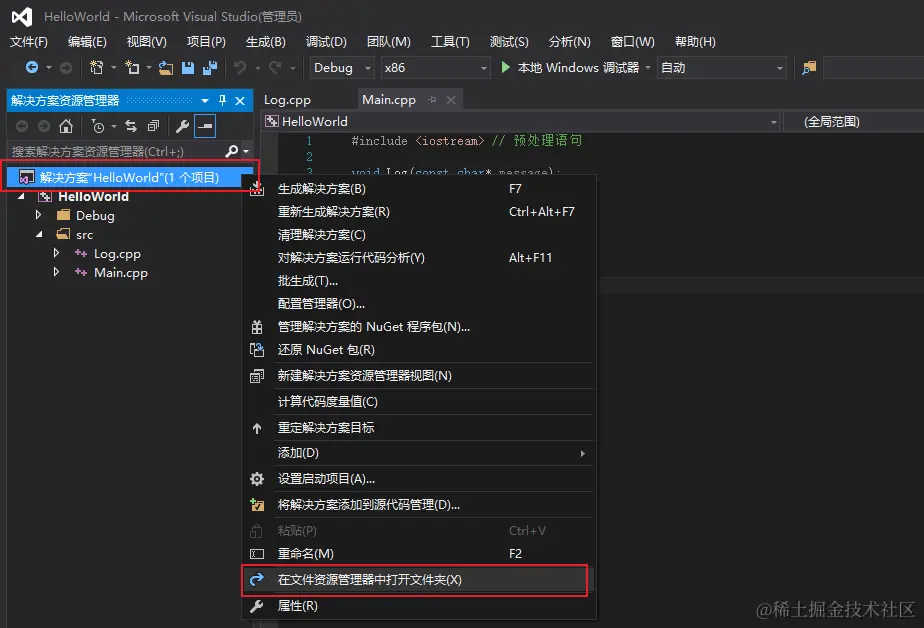

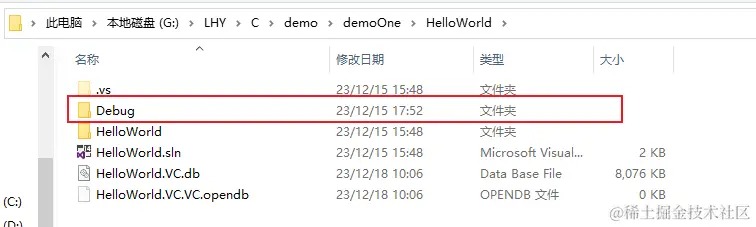

然后到项目目录下的debug目录

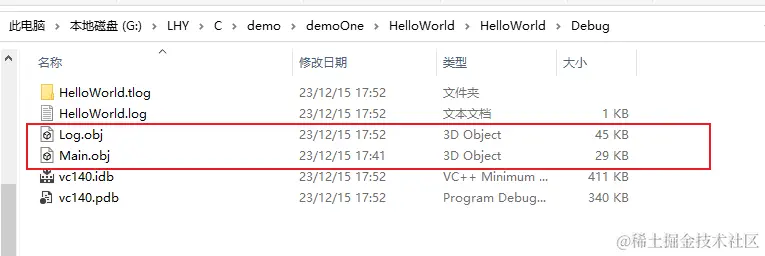

可以看到有Main.obj和Log.obj文件。所以编译器所做的就是为每个cpp文件生成obj文件。


现在，VS告诉编译器，每一个cpp文件都将产生一个目标文件，这些cpp文件被称为翻译单元。本质上，你必须意识到C++并不关心文件，文件不是存在于C++中的东西。例如，在java中，类名必须是和你的文件名称一样，你的文件夹层次需要和package一样，这是因为java的要求。c++不是这样的情况，没有所谓的文件，文件只是提供给编译源代码的一种方式。是你负责告诉编译器你输入的是什么类型的文件，以及编译器应该如何处理它。当然，如果您创建一个文件.cpp，编译器会把它当做c++文件，类似的，如果我创建一个扩展名为.c或者.h文件，编译器会将.c文件当成C语言文件，而不是C++文件，而编译器对待.h文件，会当成头文件处理，这些基本上都是默认的约定。你也可以更改它，这就是编译器处理它们的方式。我也可以制作后缀为.cherno的文件(后缀是一个国外的c++大佬)，只要我告诉编译器，这个文件是一个C++文件，请像编译C++文件一样编译它，编译器便会像编译C++文件一样处理它。请记住，文件没有意义。我们提供给编译器的每个C++文件，是VS告诉编译器这是一个C++文件，请编译它。编译器将文件变成一个翻译单元，翻译单元会生成一个.obj文件。

实际上，有时在cpp文件中也会包含其他的cpp文件，从而变成一个大的cpp文件，这是很常见的。如果你做了这样的事情，编译这样一个cpp文件，你基本上会得到一个编译单元，然后得到一个obj文件。这就是术语上有区别，什么是翻译单元，什么是cpp文件，一个cpp文件不一定要等于一个翻译单元。然而，如果你只是做一个个人项目，cpp文件，你没有把他们放在一起，那么，每个cpp文件都是一个翻译单元，每个cpp文件将生成一个目标文件。

可以看到，本项目中这些生成的obj文件实际上是相当大的。

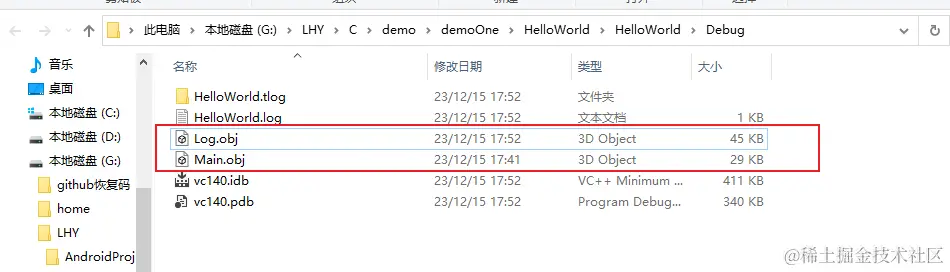

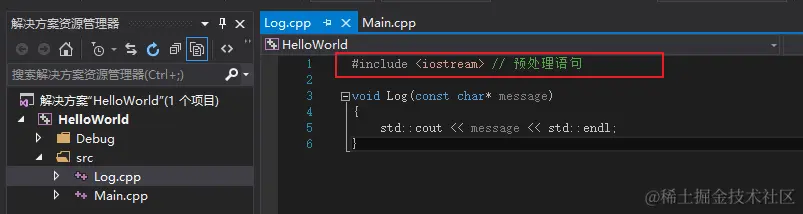

我们可以看到Log.obj文件45KB，main.obj文件29KB，这是因为我们包含了iostream



iostream里面有很多东西，所以生成的.obj文件才这么大。正因如此，这些obj文件实际上相当复杂。

我们开始之前，先看看文件中实际是什么。

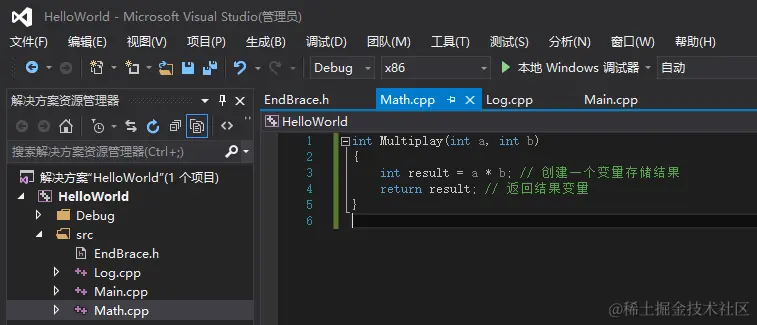

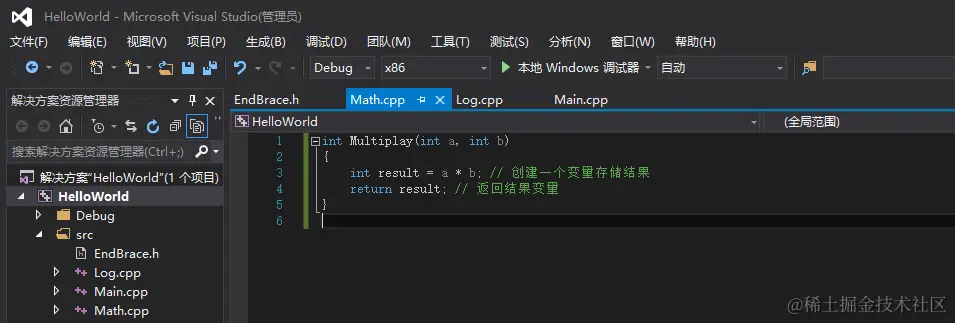

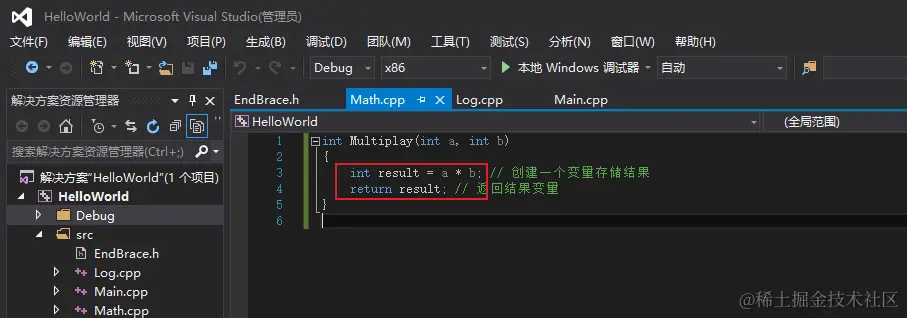

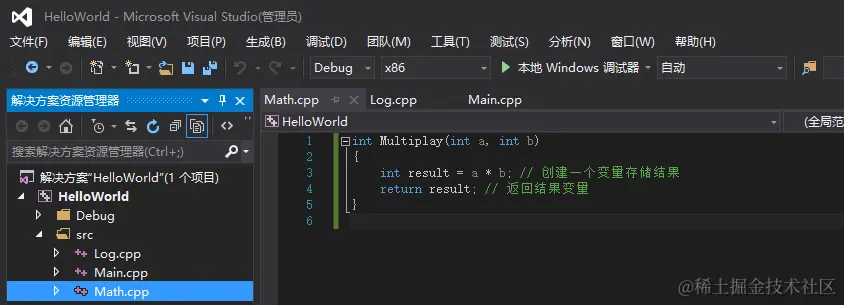

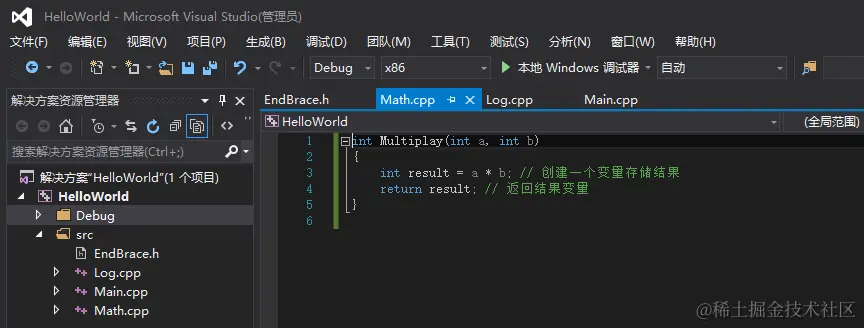

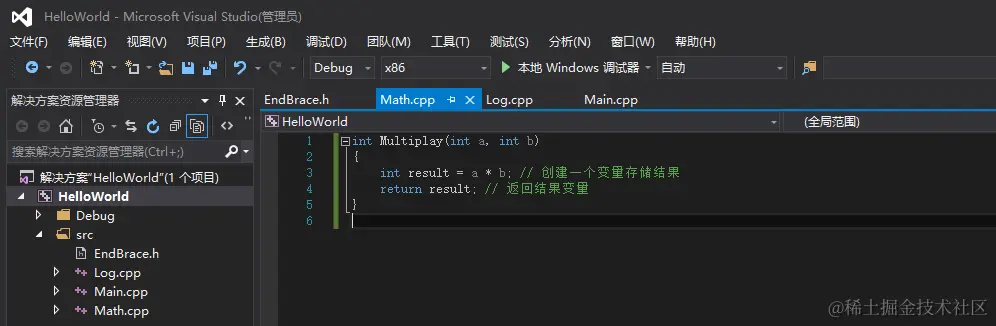

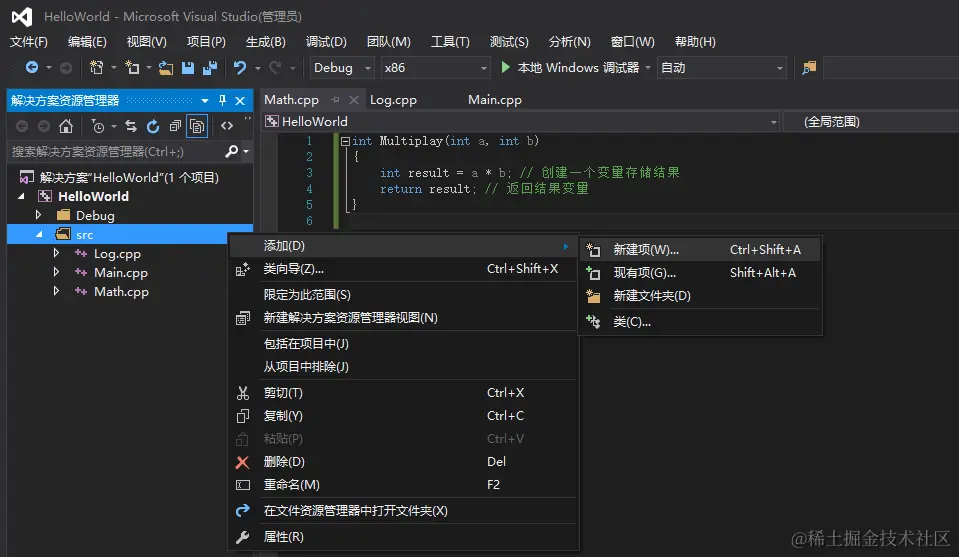

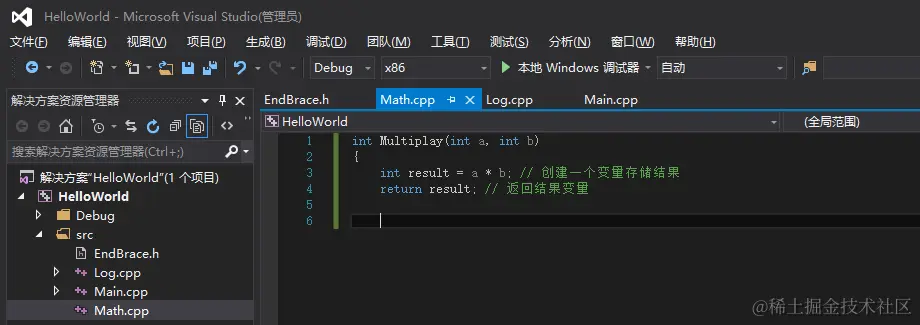

让我们看一个简单的例子 我们在src下新建一个math.cpp文件，我们写一个非常基本的乘法函数，两个数相乘。我不会在这里包含任何文件，任何东西，我们写一个很简单的函数，保存ctrl + s。

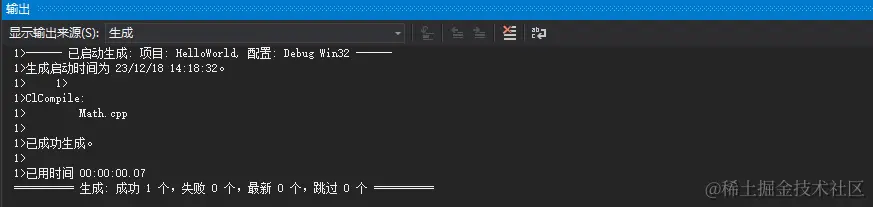

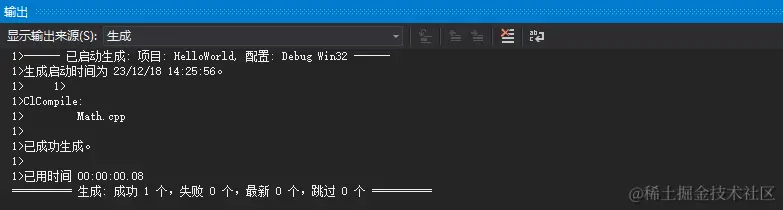

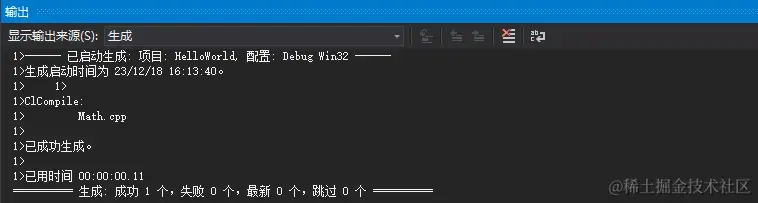

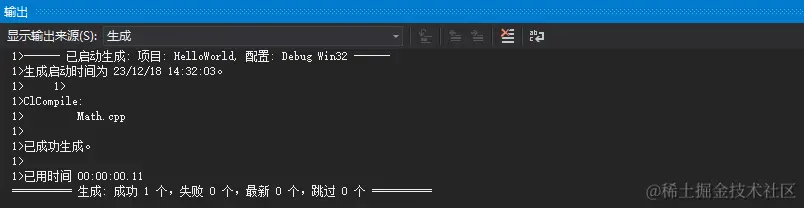

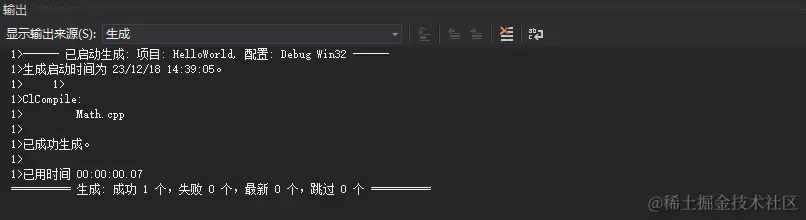

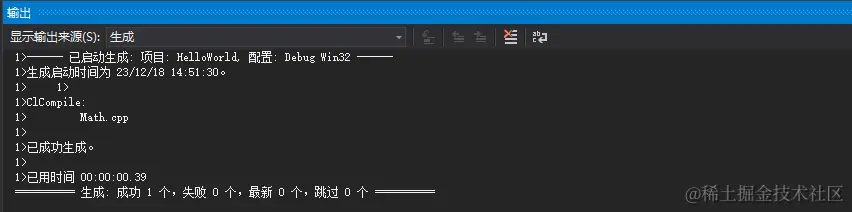

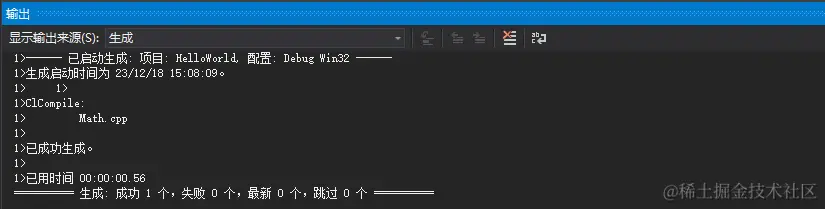

然后，我们按ctrl + F7单文件编译这个math.cpp文件，可以看到编译成功了。

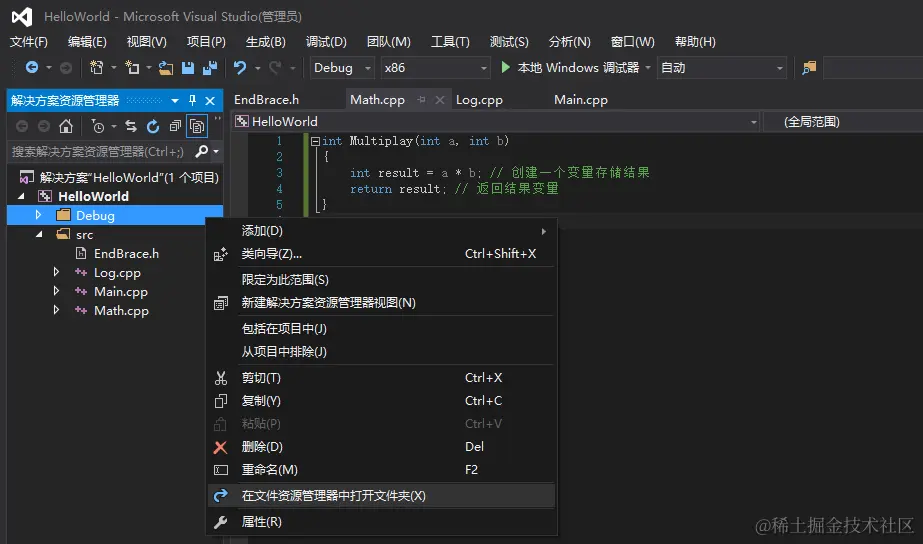

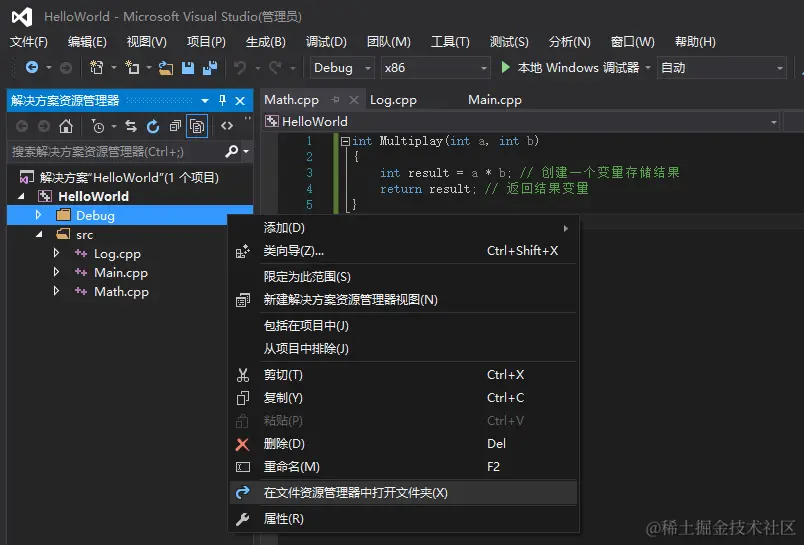

我们来看下输出目录

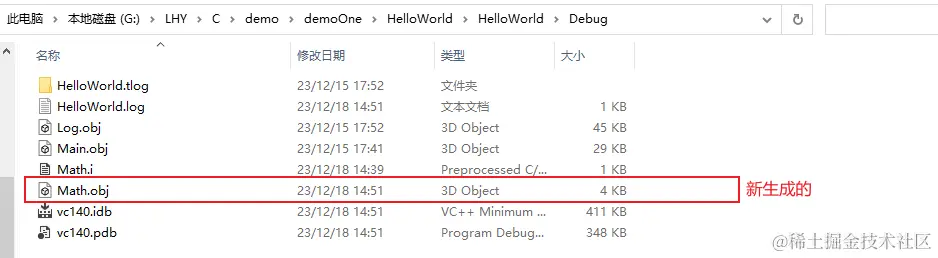

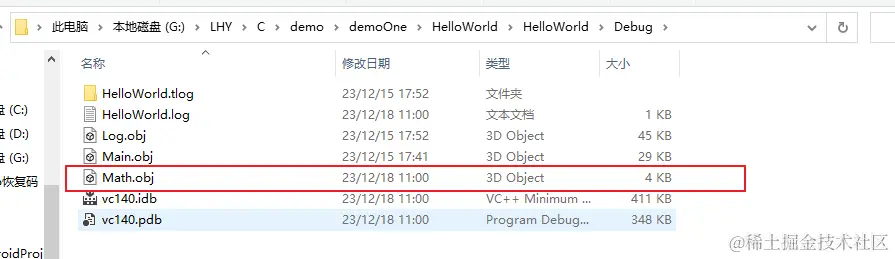

可以看到，生成的Math.obj文件的大小是4kb。


2. 预处理阶段的处理

在我们看obj文件中到底有什么之前，我们来谈谈编译的第一阶段。

我们之前提到过，在预处理阶段的处理，编译器基本上会遍历我们所有的预处理语句并对其进行处理。我们常用的预处理语句是#include、#if condition #endif、#ifdef confition #endif，还有#pragma语句等，这些预处理语句可以告诉编译器到底要做什么。

1. #include 预处理

让我们来看看其中一个，常用的预处理语句#include。

#include实际上很简单，它指定了你想要包含的文件，预处理器打开那个文件，阅读他的所有内容，然后把它粘贴到你写的文件中。

回到代码

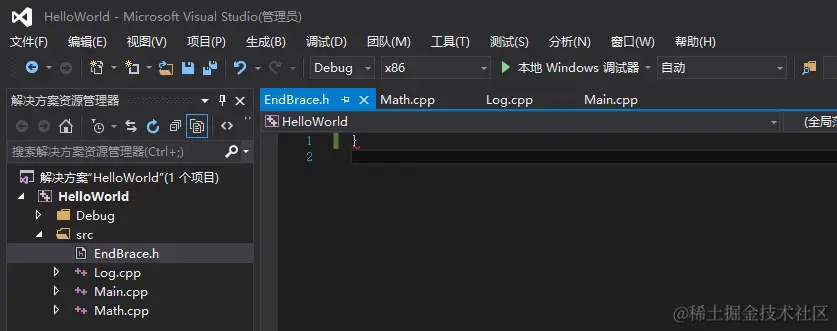

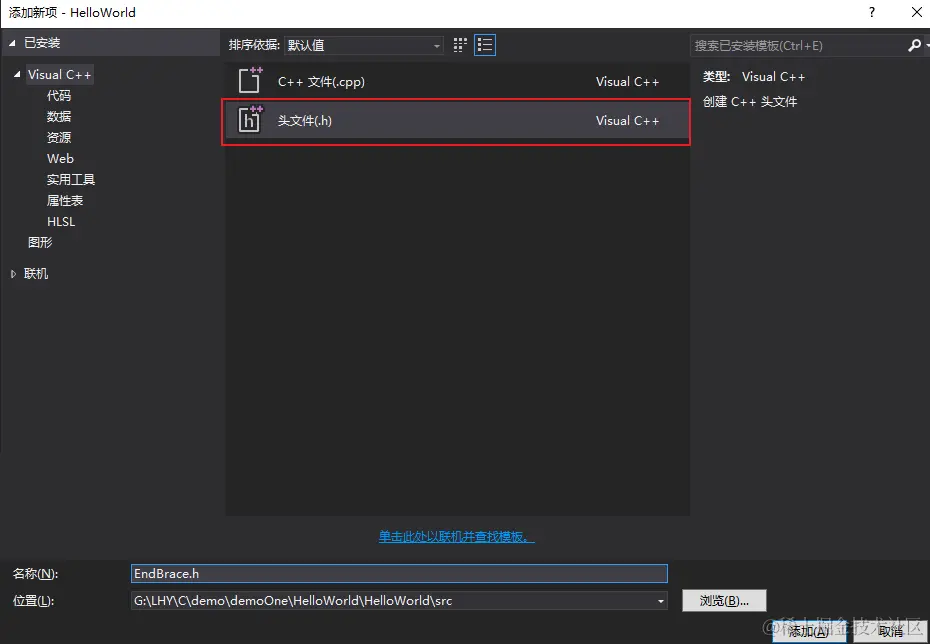

我们创建一个名为EndBrace.h的头文件



其内容就是一个结束的花括号，就这样，这就是我们的整个文件。


现在回到Math.cpp文件


我们去掉乘法函数的结束花括号，然后单文件编译此文件。

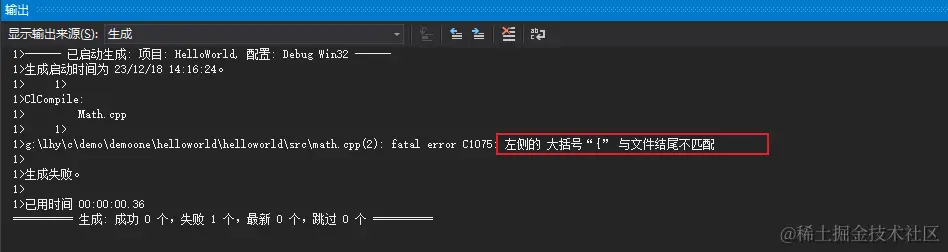

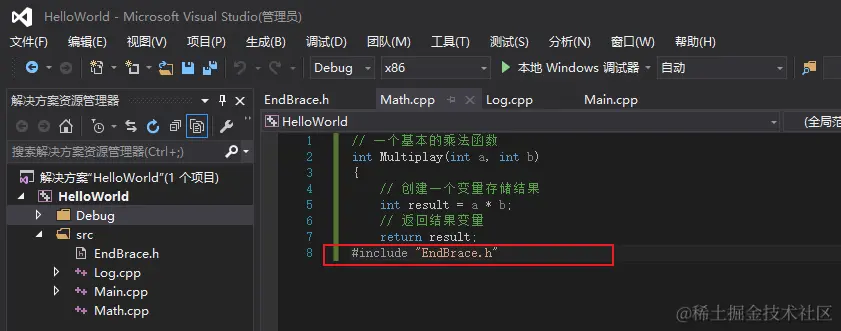

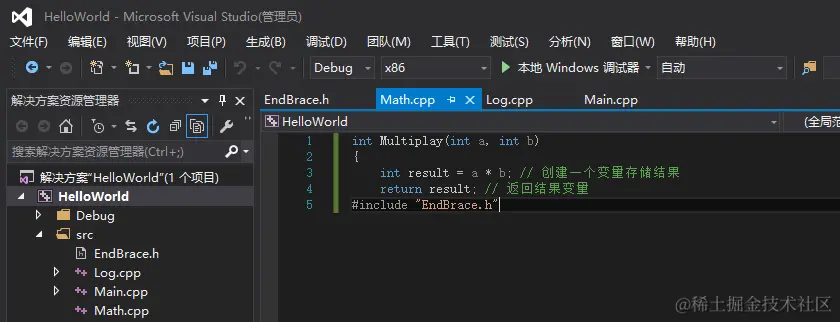

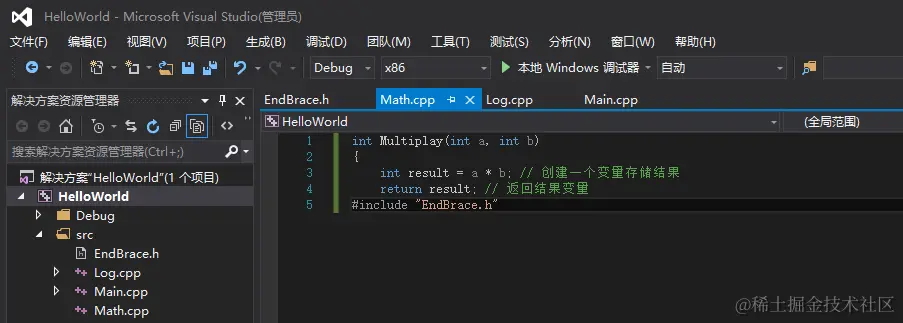

可以看到编译器报错，与左侧的 大括号“{” 与文件结尾不匹配。 好了，我们现在来修复代码，只要加上我们的结束花括号即可。我们使用刚刚创建EndBrance头文件，使用include这个EndBrance头文件的方式，如下。

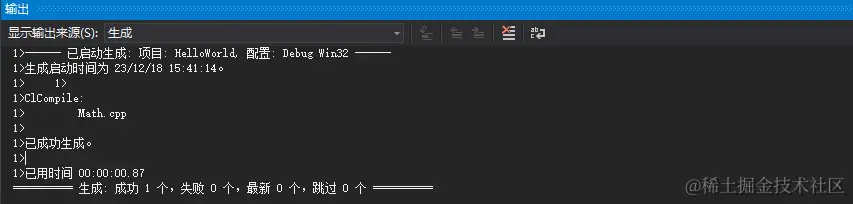

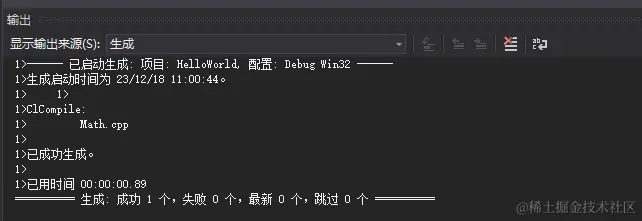

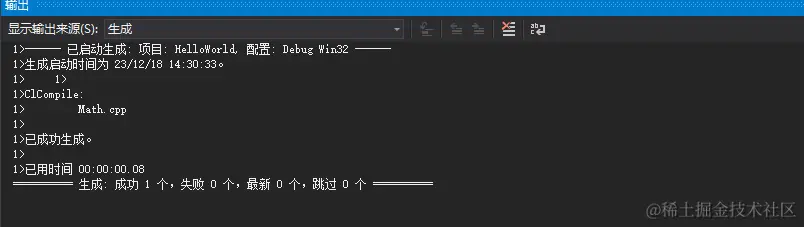

然后再次单文件编译此文件，可以看到编译成功了，当然了，因为编译器做的是打开EndBrance这个文件复制所有内容(})，然后粘贴到Math.cpp使用#include "EndBrace.h"的地方。


使用头文件的方式问题解决。

现在可以知道include是如何工作的，以及如何使用它。这实际是一种方法告诉编译器，输出一个文件，其中包含所有的结果，包括所有的预处理器评估情况

2. 生成预处理文件(.i)

好了，回到文件

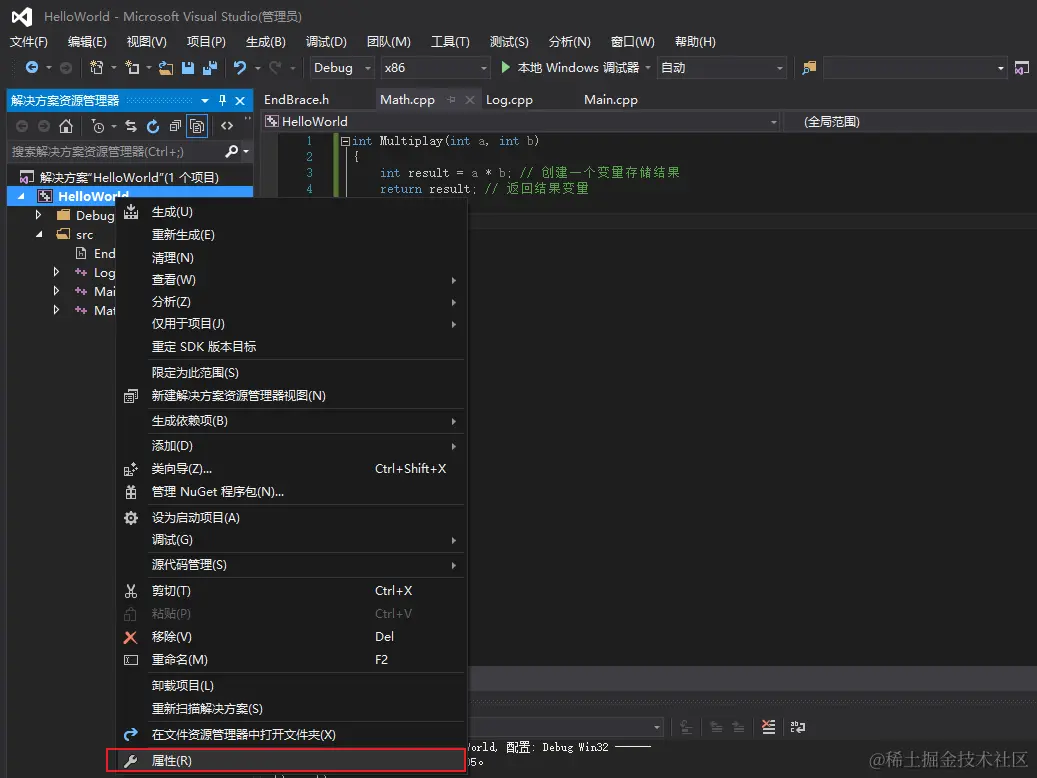

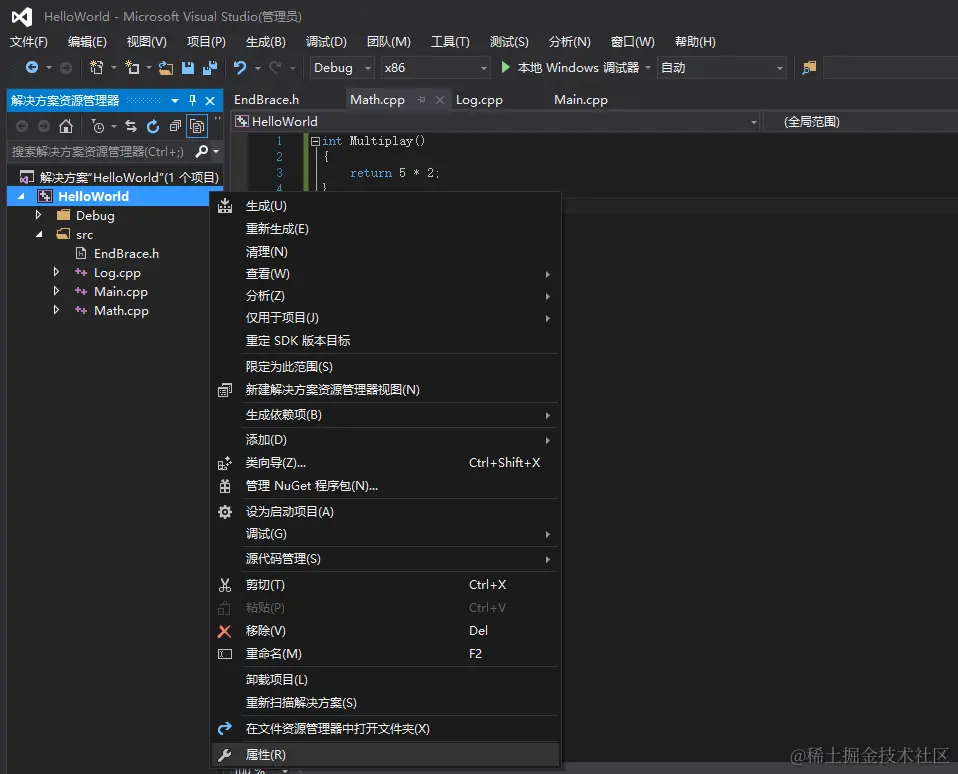

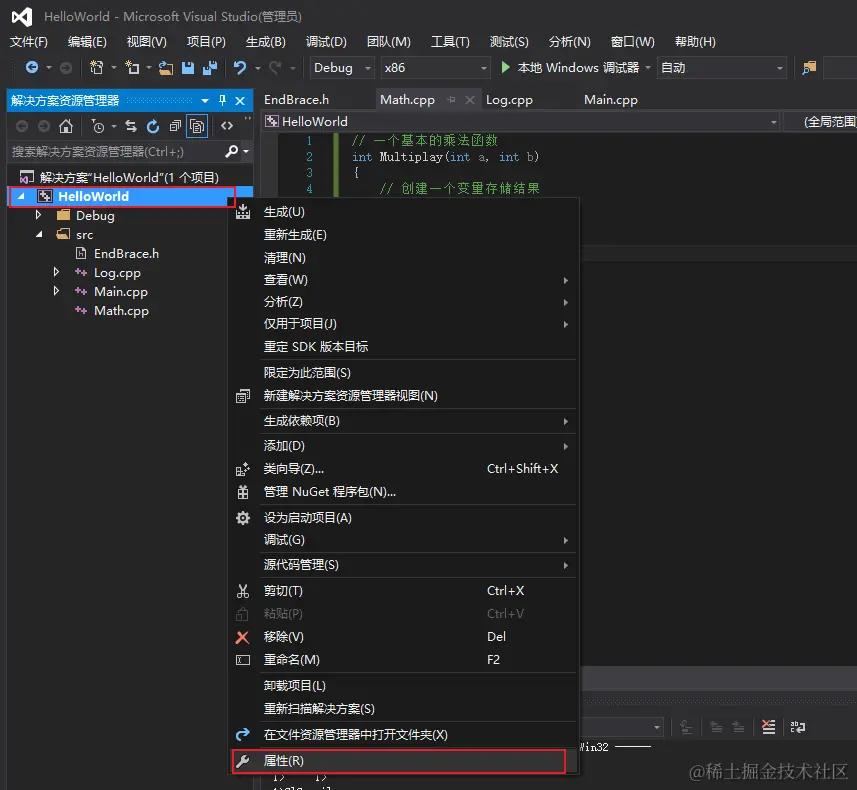

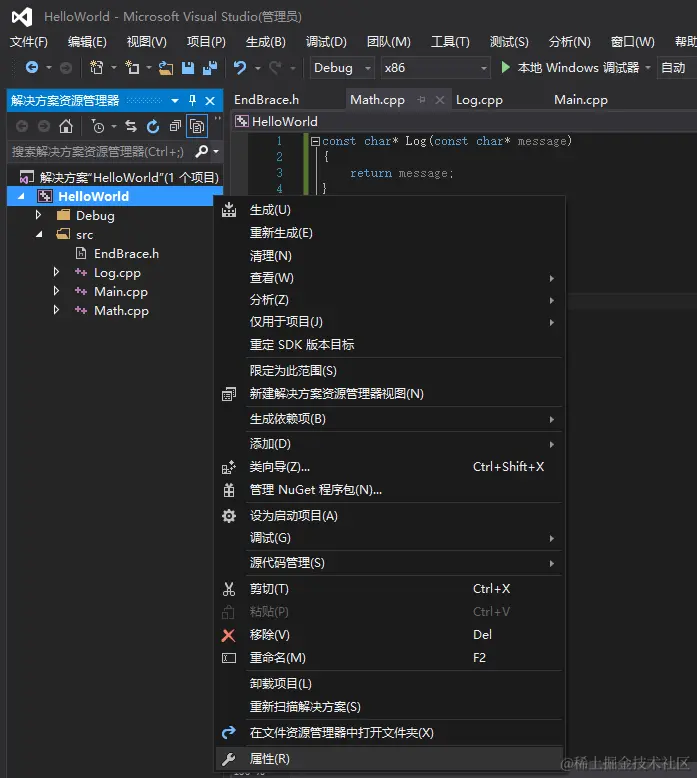

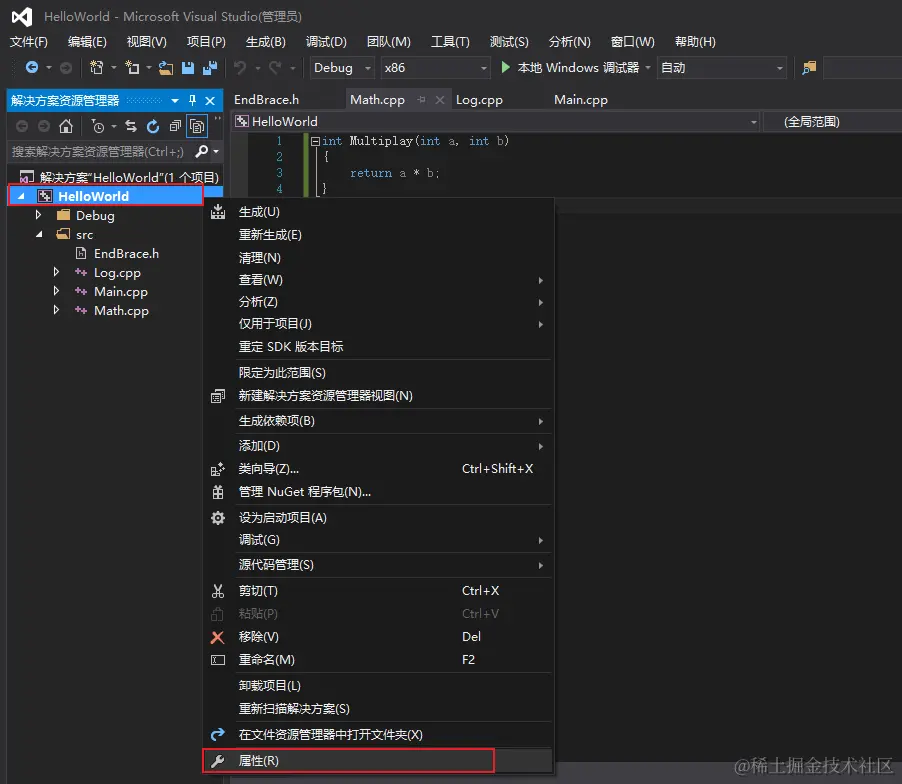

我们右键单击我们的helloworld项目，点击属性


预处理到文件，选择"是(/P)"，预处理C和C++源文件将预处理的输出写入到文件，
此选项将取消编译，因此不会生成".obj"文件，会生成".i"的预处理文件

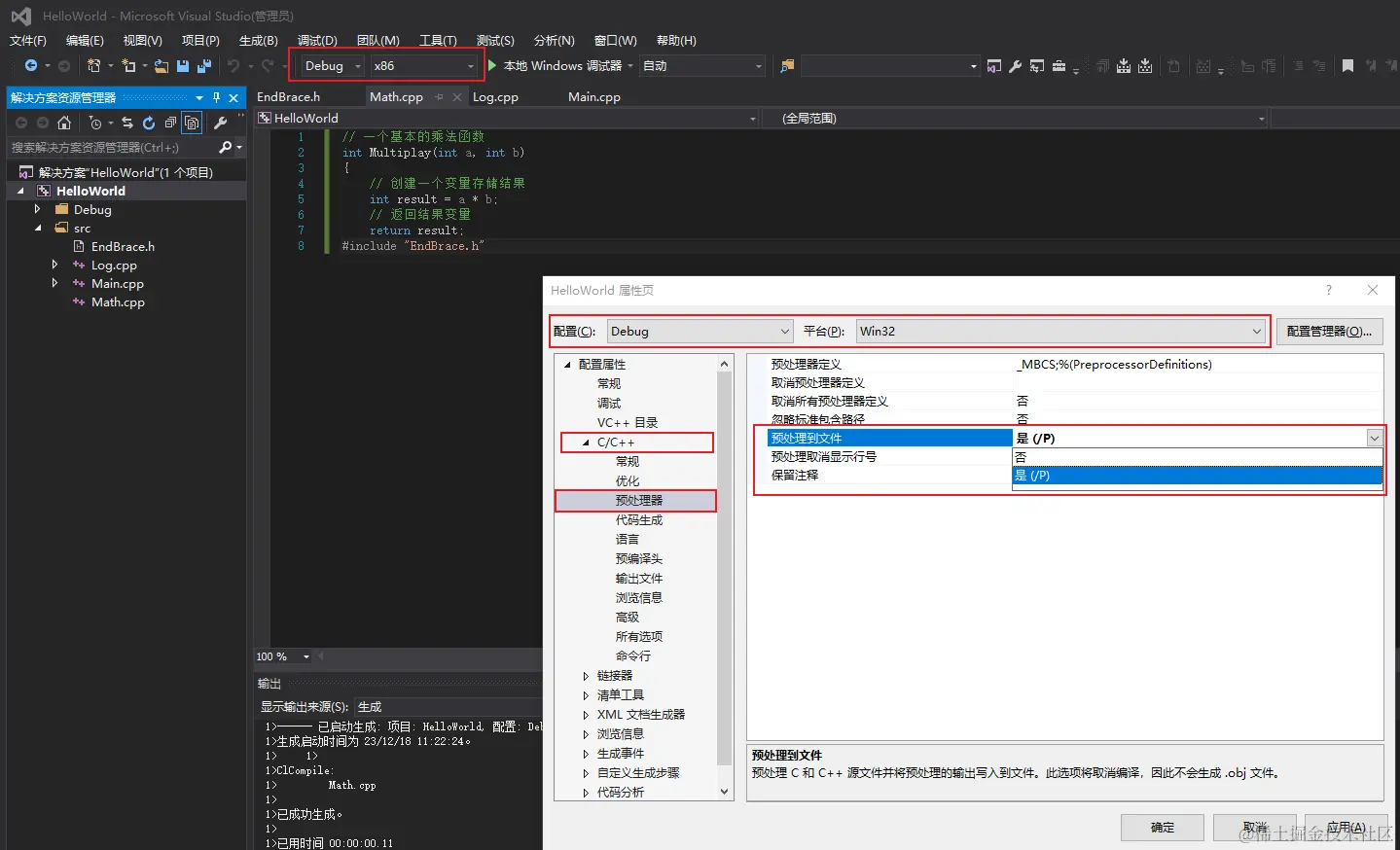

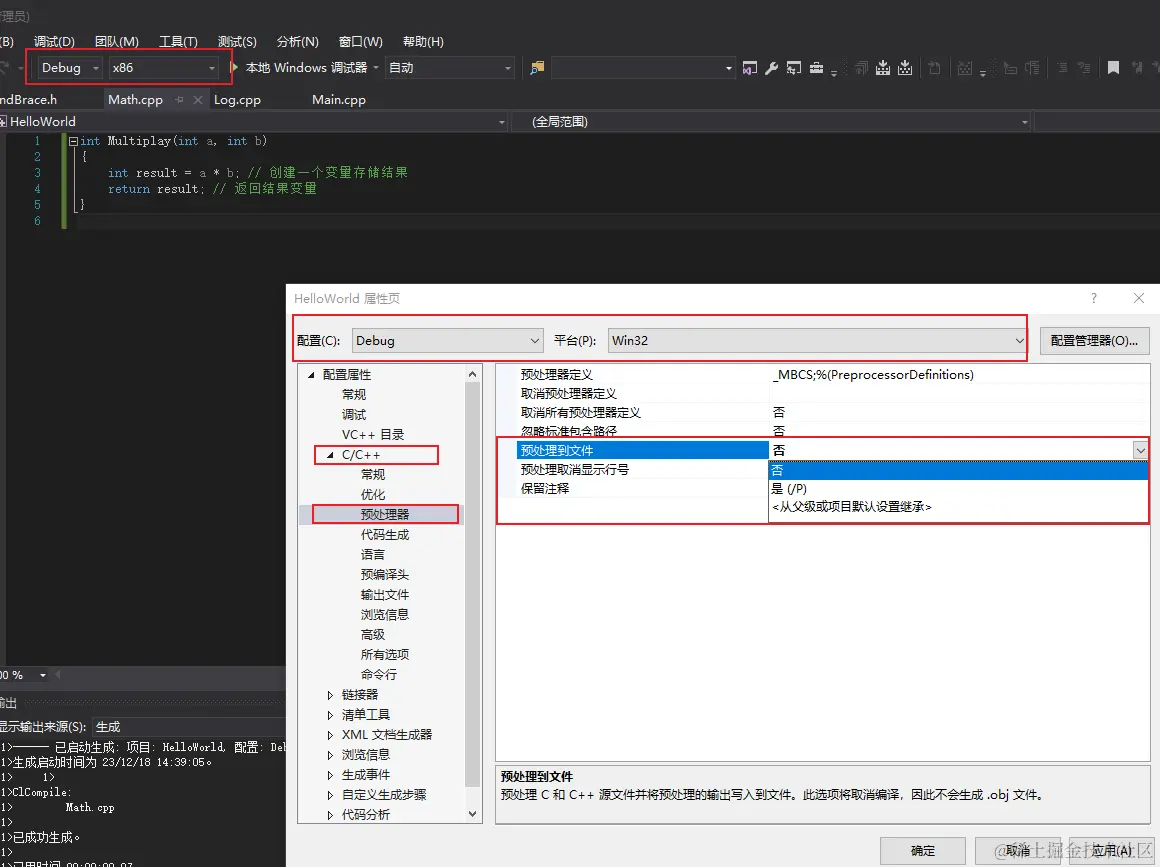

在c++的预处理属性页C/C++ -> 预处理器，将预处理到文件设置为是(/P)，

注意: 这里配置时要确保你正在编辑的`配置`和`平台`是当前工具栏中的`解决方案配置`和`解决方案平台配置`

配置好后，点击确定。

然后再次单文件编译Math.cpp文件。



我们打开输出目录

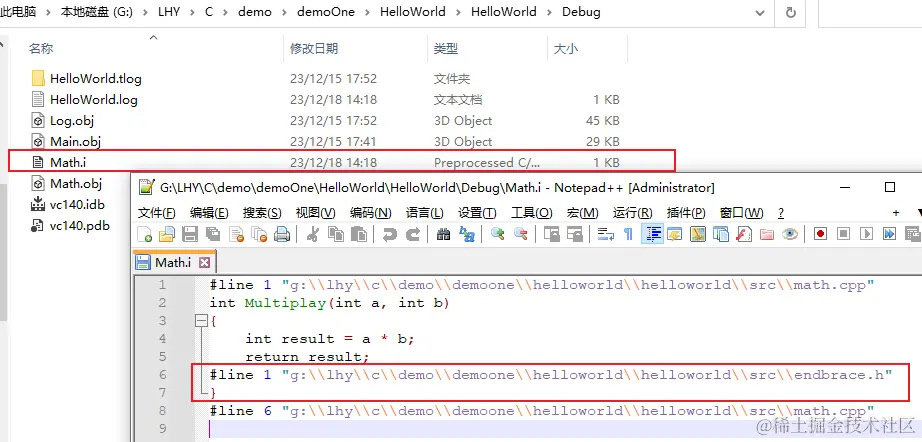

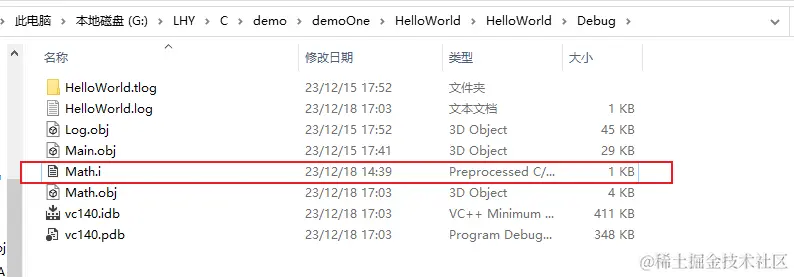

可以看到有生成一个新的后缀名为.i文件(预处理器文件)，这是我们的预处理后的c++代码。

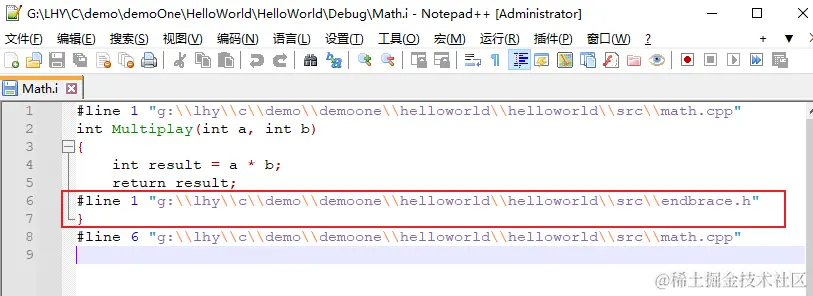

让我们使用文本编辑器（我这里使用的Notepad++，普通文本编辑也可以打开）打开它，这里可以看到预处理器实际上生成了什么。可以看到我们的预处理文件源代码中包含了EndBrace.h预处理器代码，刚好把我们的EndBrace.h文件插入到#include "EndBrace.h"位置。




3. #define 预处理

让我添加更多的预处理语句，看看发生什么

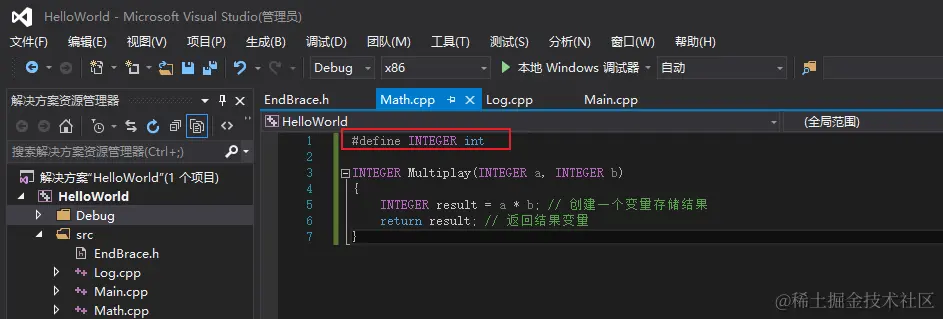

回到我们的文件中，我们将math.cpp文件还原为}，然后在文件上方定义一些东西#define INTEGER int，这只是一个例子，define预处理器语句，基本上只进行搜索INTEGER，并将其替换为后面的内容，也就是int。


让我们来单文件编译Math.cpp文件


这个时候在去看math.i文件


可以看到，结果很正常。

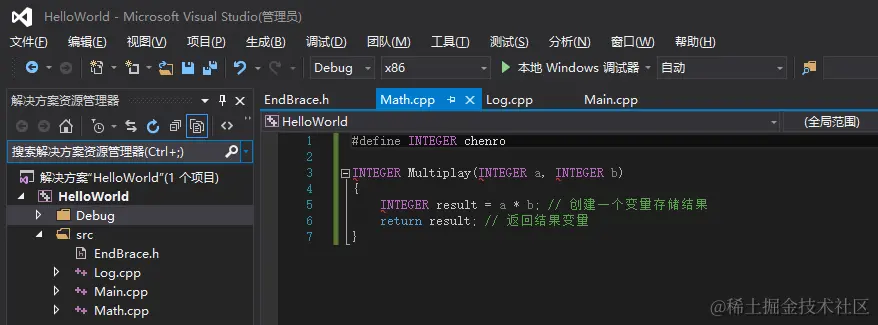

如果我们做了件蠢事，比如如下，将int写成chenro

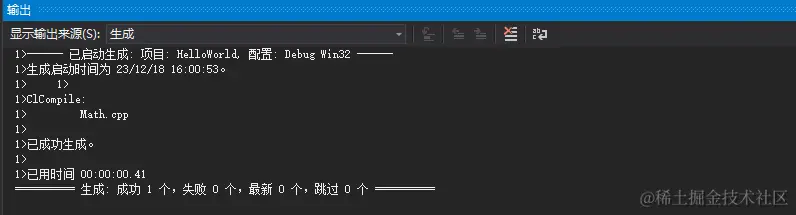

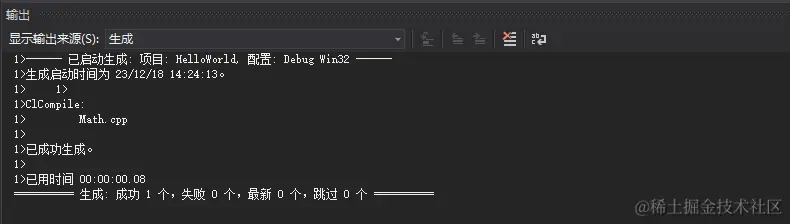

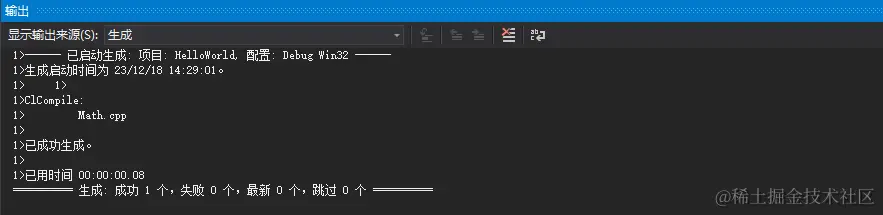

然后单文件编译，可以看到文件是编译通过了

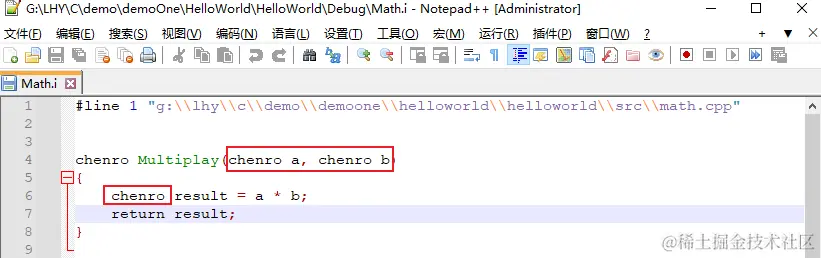

这个时候再去看math.i文件，看到INTEGER都替换成了chenro。


4. #if condition #endif 预处理

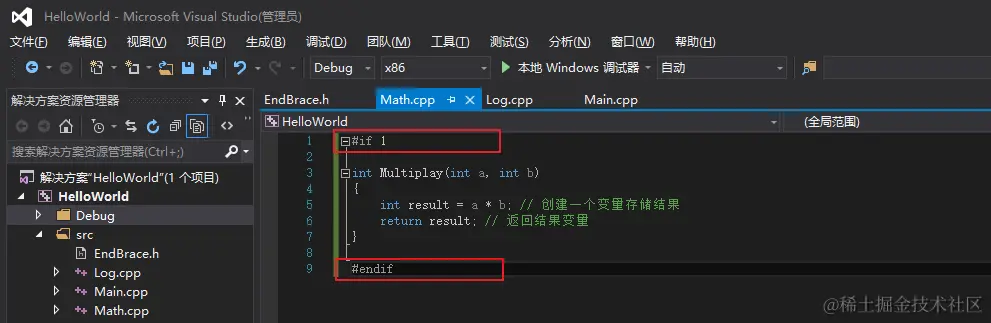

很酷的东西，我们来玩一下，将int改回来，去掉define，我们要做的就是使用#if，#if预处理器语句可以让我们包含或排除基于给定条件的代码。如下


然后我们，单文件编译此文件

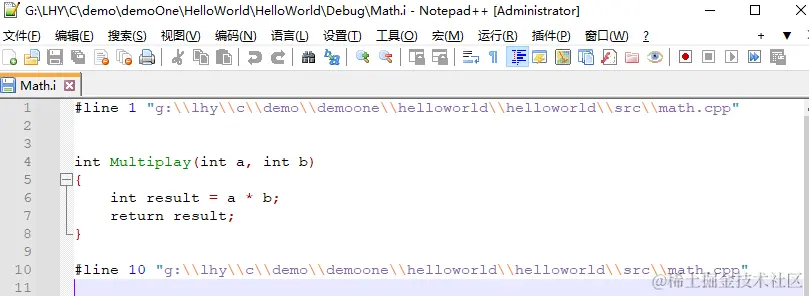

回到math.i文件，可以看到它的内容和源代码函数没有什么区别

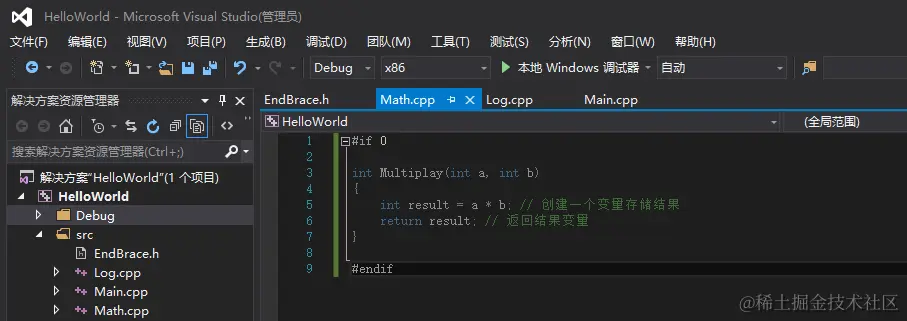

如果我回到源代码，将#if条件关掉，写成#if 0，VS将淡出下面的函数，表示它是被禁用的代码。


单文件编译 math.cpp文件

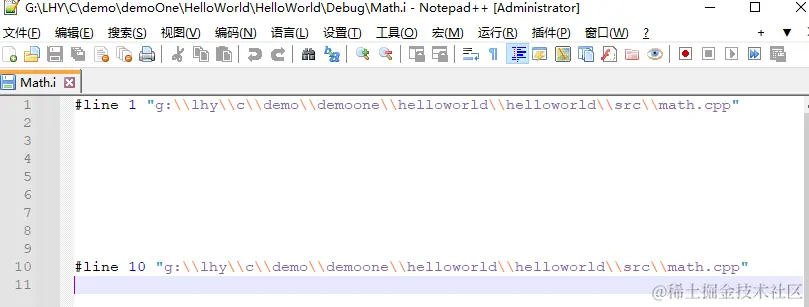

在回到math.i文件，没有看到代码，因为我们的条件将这段代码排除了，这是另一个预处理语句很好的例子。


5. #include <iostream> 预处理

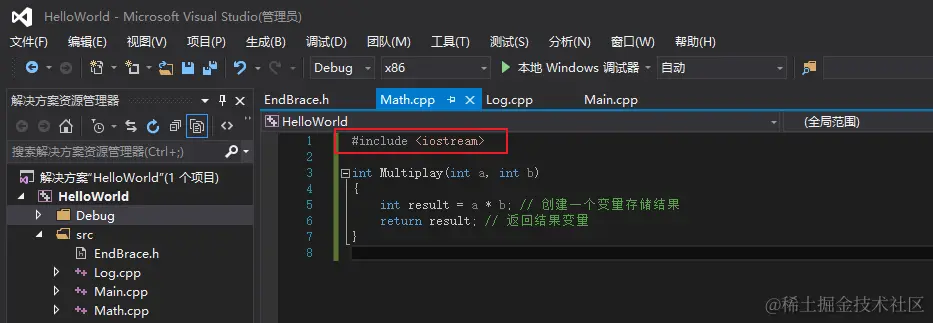

好的，我们在看一下include，修改math.cpp文件如下


单文件编译此文件

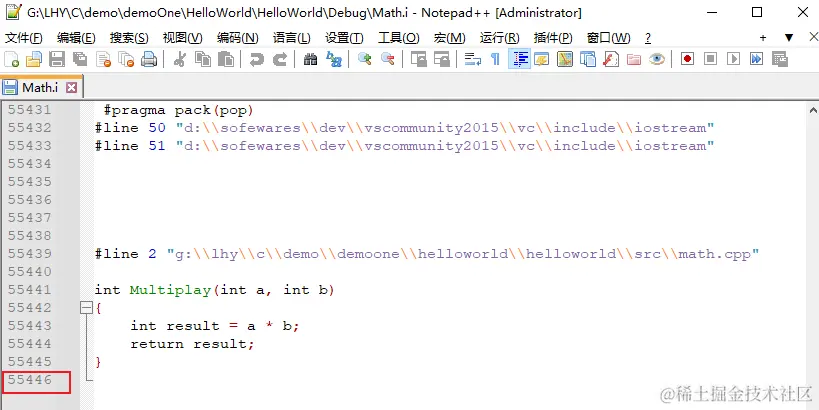

我们再来看math.i文件，这里有55446行，在最底部是我们自己的函数。这就是#include <iostream>所做的全部工作。当然，iostream也包括其他文件。


这有点像滚雪球，你现在可以看到为什么这些目标文件这么大。这么大是因为他们包含了iostream，而iostream包含了大量的代码。这就是预处理器。一旦这个阶段结束，我们可以继续实际编译C++代码成机器码。

3. obj文件查看(通过.asm文件查看)

回到我们的项目

1. 恢复生成obj文件

我们去掉#include <iostream>，如下


单文件编译此文件

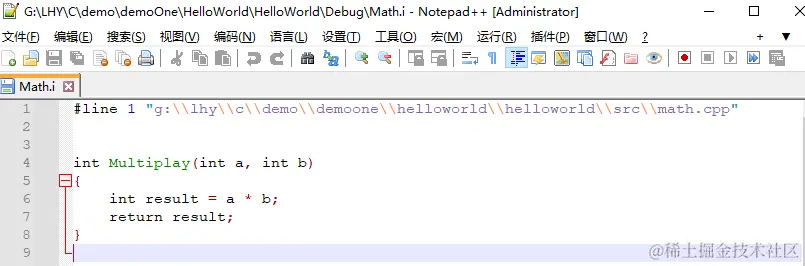

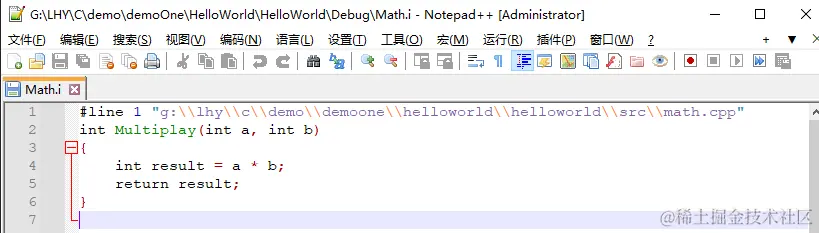

观察math.i，现在可以在预处理器文件中看到恢复正常


接下来，去helloworld项目配置属性


预处理器配置这里，预处理到文件给它禁用掉，恢复到开始的配置，预处理到文件选择是(/P)的话，就不会生成obj文件了，所以我们需要禁用它，这样我们就可以实际构建我们的项目。


点击确定，单文件编译math.cpp文件，构建我们的math.cpp文件。




可以看到我们现在得到了最新的math.obj文件。


2. obj文件查看(二进制)

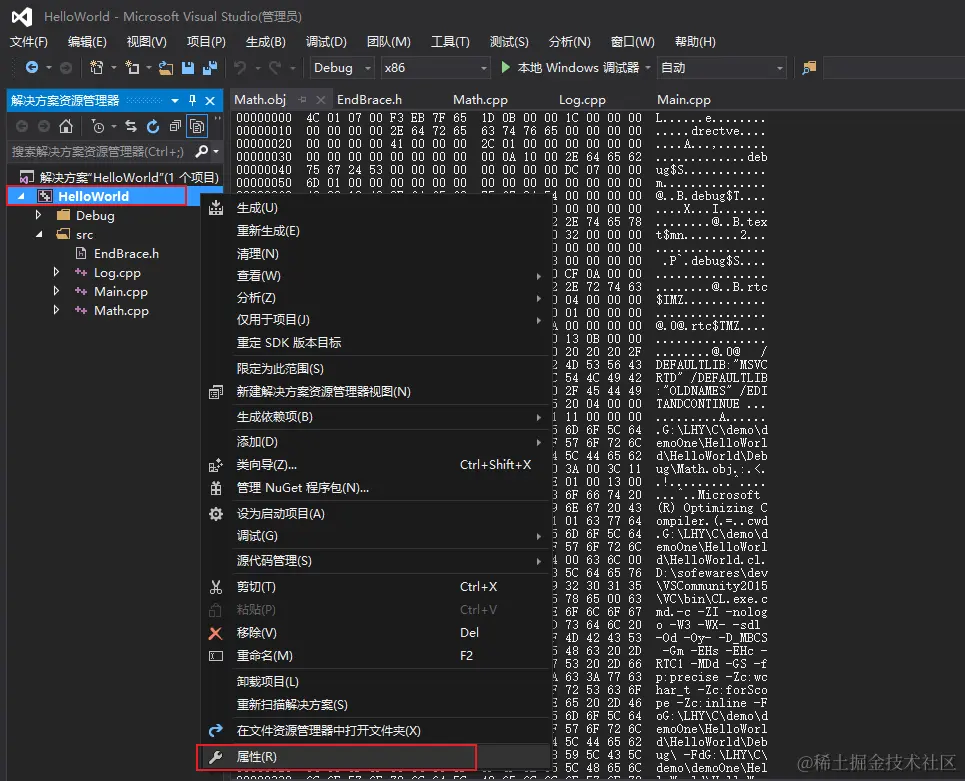

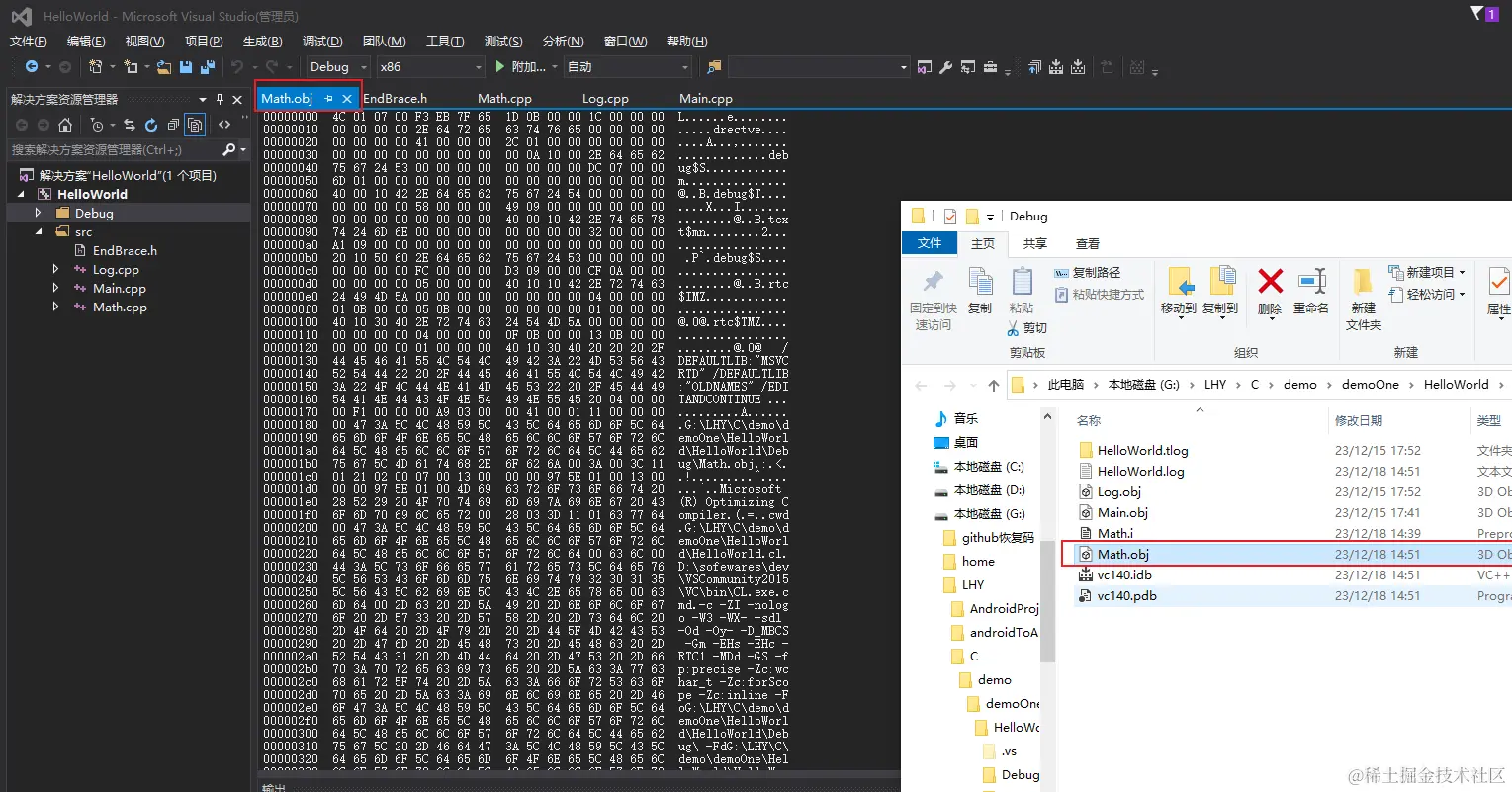

让我们看看obj文件的内部是什么，将math.obj文件拖入到VS开发工具中，可以看到math.obj是二进制的，这并没有给我们太多帮助。


但实际上这里的部分是，当我们调用这个乘法函数时，我们的CPU将运行的是机器代码，因为math.obj是二进制的，一个完全不可读的。让我们把它转换成对我们来说可能更容易读懂的方式。我们有几种方法可以做到这一点。但我将使用VS。

3. 生成后缀为.asm的文件

回到项目，打开项目属性


定位到C/C++下的输出文件，我们将汇编程序输出设为仅有程序集的列表(/FA)--英文Assembly-only listing，然后点击确定。


单文件编译math.cpp文件



去输出目录中观察

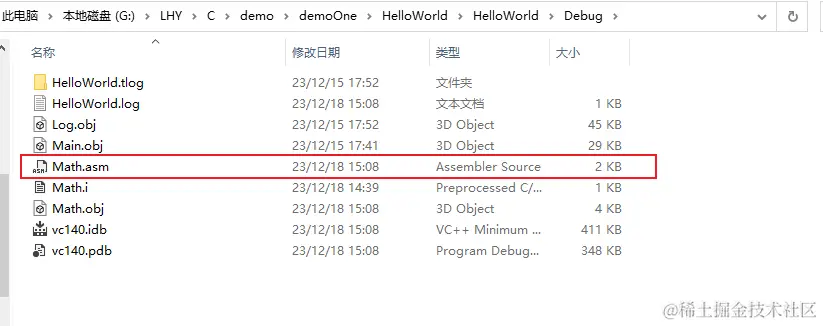

在我们的输出目录下，可以看到一个Math.asm文件.

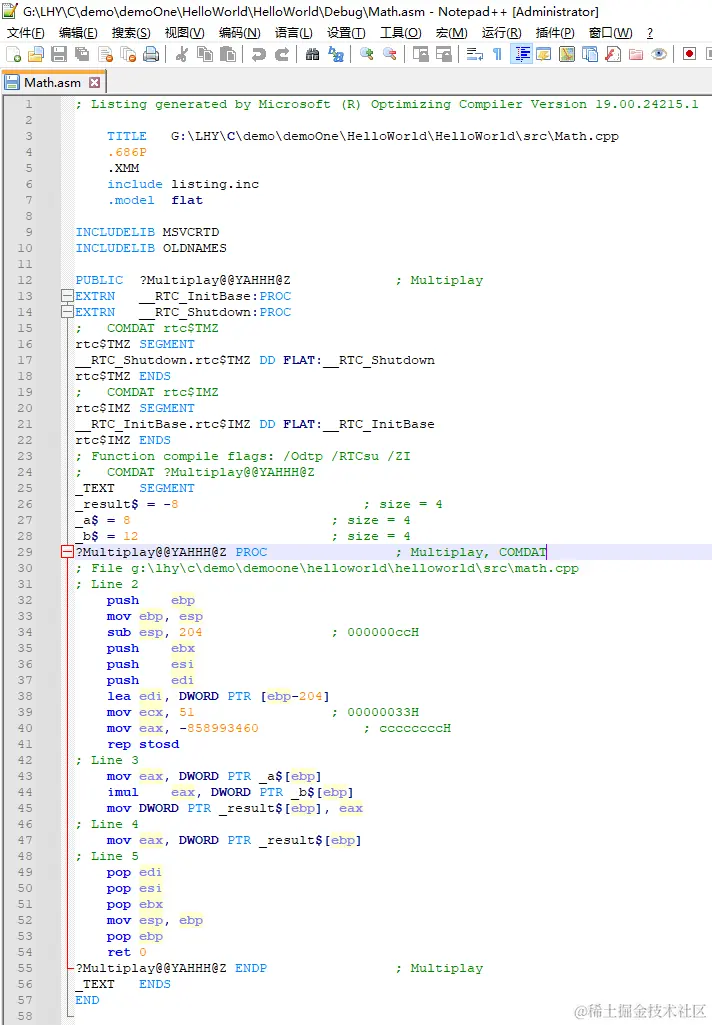

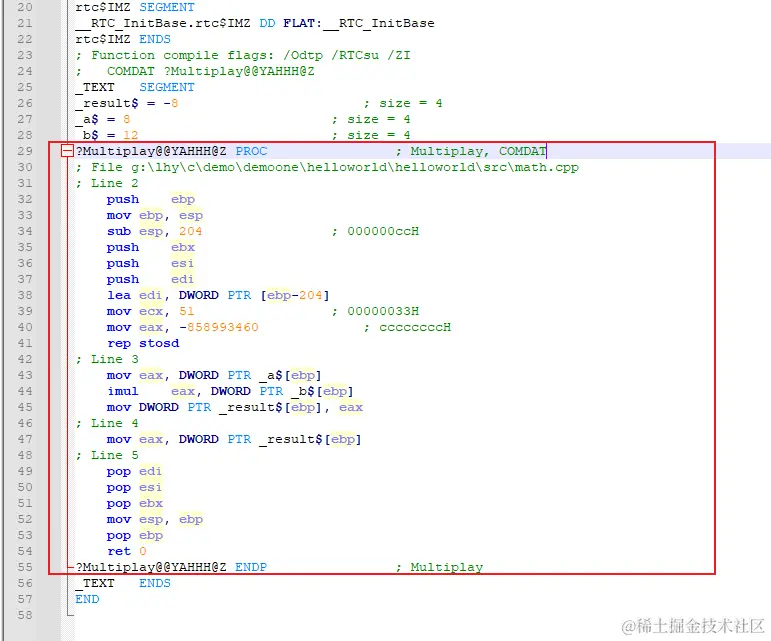

让我们使用文本编辑器打开Math.asm这个文件。可以看到，这基本是一个可读的结果，可以看到obj文件里面的内容。


; Listing generated by Microsoft (R) Optimizing Compiler Version 19.00.24215.1

	TITLE	G:\LHY\C\demo\demoOne\HelloWorld\HelloWorld\src\Math.cpp
	.686P
	.XMM
	include listing.inc
	.model	flat

INCLUDELIB MSVCRTD
INCLUDELIB OLDNAMES

PUBLIC	?Multiplay@@YAHHH@Z				; Multiplay
EXTRN	__RTC_InitBase:PROC
EXTRN	__RTC_Shutdown:PROC
;	COMDAT rtc$TMZ
rtc$TMZ	SEGMENT
__RTC_Shutdown.rtc$TMZ DD FLAT:__RTC_Shutdown
rtc$TMZ	ENDS
;	COMDAT rtc$IMZ
rtc$IMZ	SEGMENT
__RTC_InitBase.rtc$IMZ DD FLAT:__RTC_InitBase
rtc$IMZ	ENDS
; Function compile flags: /Odtp /RTCsu /ZI
;	COMDAT ?Multiplay@@YAHHH@Z
_TEXT	SEGMENT
_result$ = -8						; size = 4
_a$ = 8							; size = 4
_b$ = 12						; size = 4
?Multiplay@@YAHHH@Z PROC				; Multiplay, COMDAT
; File g:\lhy\c\demo\demoone\helloworld\helloworld\src\math.cpp
; Line 2
	push	ebp
	mov	ebp, esp
	sub	esp, 204				; 000000ccH
	push	ebx
	push	esi
	push	edi
	lea	edi, DWORD PTR [ebp-204]
	mov	ecx, 51					; 00000033H
	mov	eax, -858993460				; ccccccccH
	rep stosd
; Line 3
	mov	eax, DWORD PTR _a$[ebp]
	imul	eax, DWORD PTR _b$[ebp]
	mov	DWORD PTR _result$[ebp], eax
; Line 4
	mov	eax, DWORD PTR _result$[ebp]
; Line 5
	pop	edi
	pop	esi
	pop	ebx
	mov	esp, ebp
	pop	ebp
	ret	0
?Multiplay@@YAHHH@Z ENDP				; Multiplay
_TEXT	ENDS
END

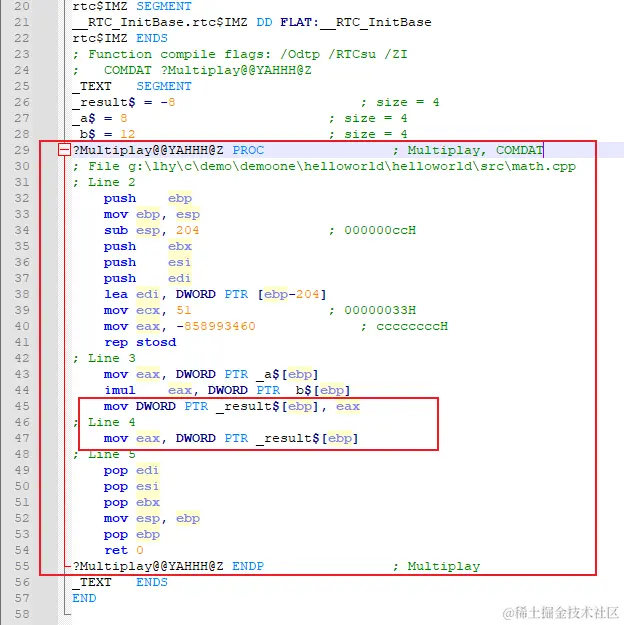

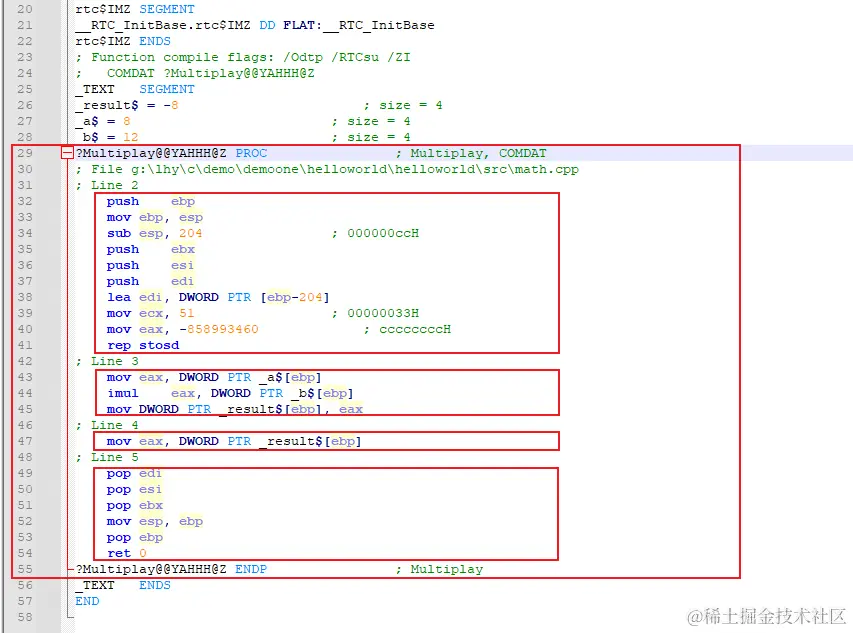

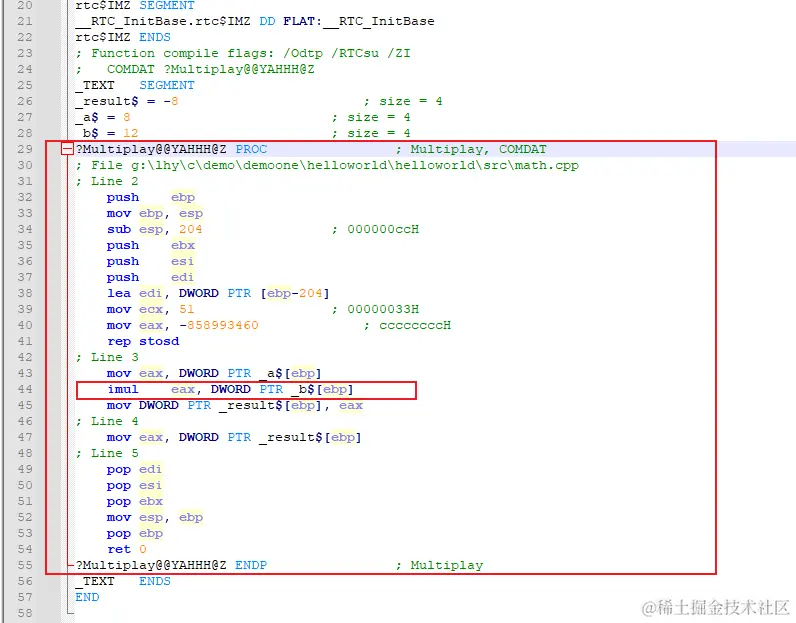

如果我们往下看，可以看到我们调用了这个乘法函数。


然后我们有一堆汇编指令，这些是CPU将要执行的实际指令，当我们运行函数时。

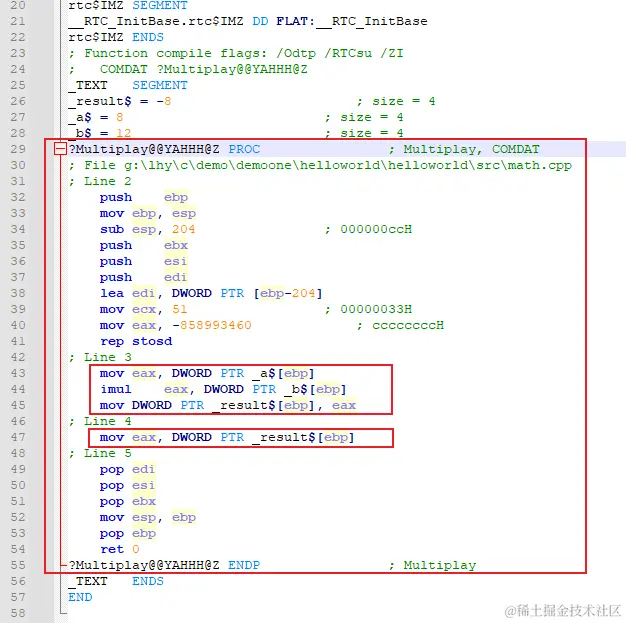

到这里，你会看到我们的乘法指令


实际上，我们加载了变量a(_a$)进入EAX寄存器，然后执行imul指令 --> 将变量b(_b$)与变量a(_a$)相乘的指令，使用result(_result$)变量存储结果，然后把result(_result$)返回给EAX寄存器。


这里发生了两次来回mov


mov DWORD PTR _result$[ebp], eax和mov eax, DWORD PTR _result$[ebp]，原因是因为我们创建了一个名为result的变量等于a * b， 然后返回result，而不是直接返回a * b，这就是为什么我们要两次mov，最后将result mov给EAX寄存器。这是完全多余的。这是一个很好的例子，如果不把编译器设置为优化，你的代码会很慢，因为无缘无故的做一些额外的事情。

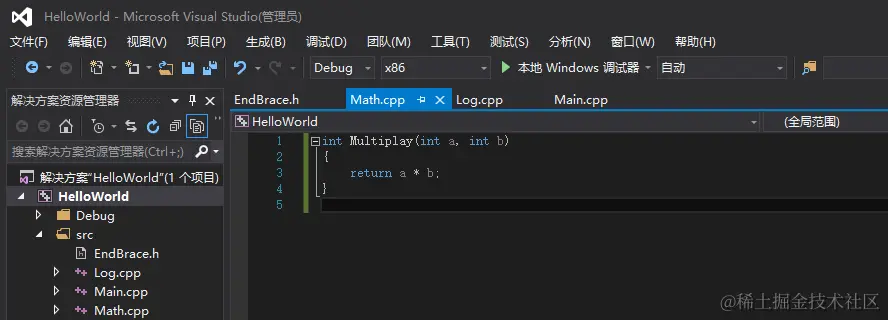

如果回到我们的代码，去掉result变量，直接返回a * b


单文件编译


来观察math.asm文件

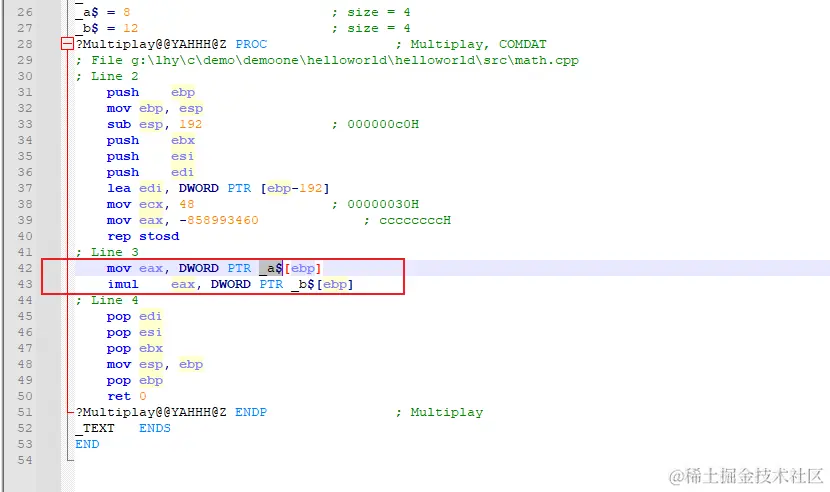

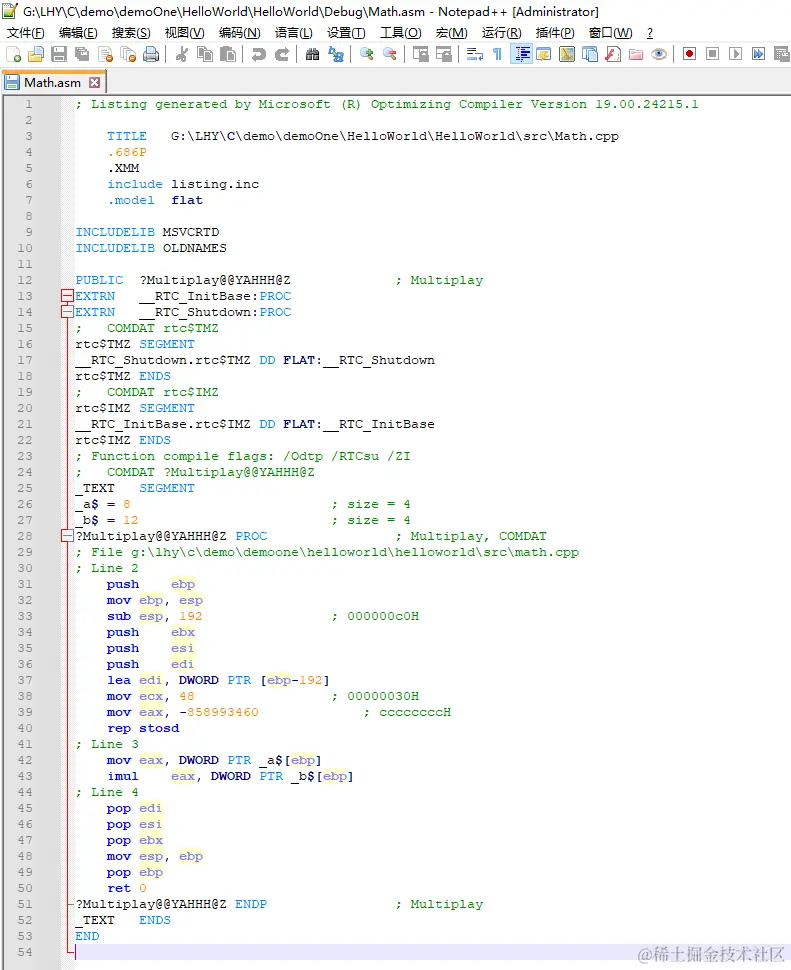

你会看到汇编代码看起来有点不同，因为我们通过imul指令，直接将变量b(_b$)与EAX相乘，EAX实际上包含了我们的返回值。


现在，看起来有很多代码，那是因为我们实际上是在调试模式(debug)中编译，它没有做任何优化。且做了很多额外的事情，使得我们的代码尽量的丰富多样，尽可能更容易调试。

4. 开启优化

如果，回到我们的项目，编辑项目属性

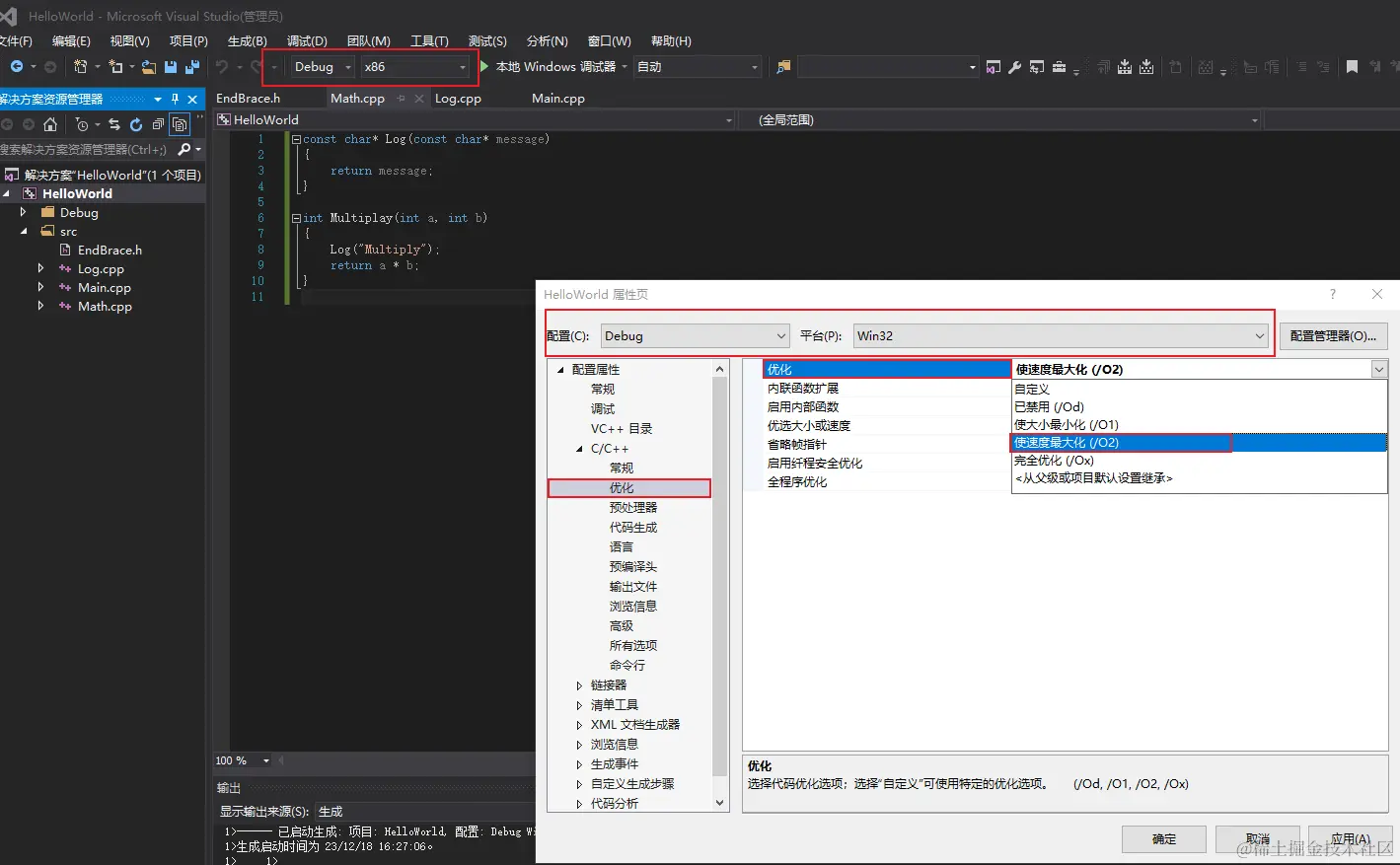

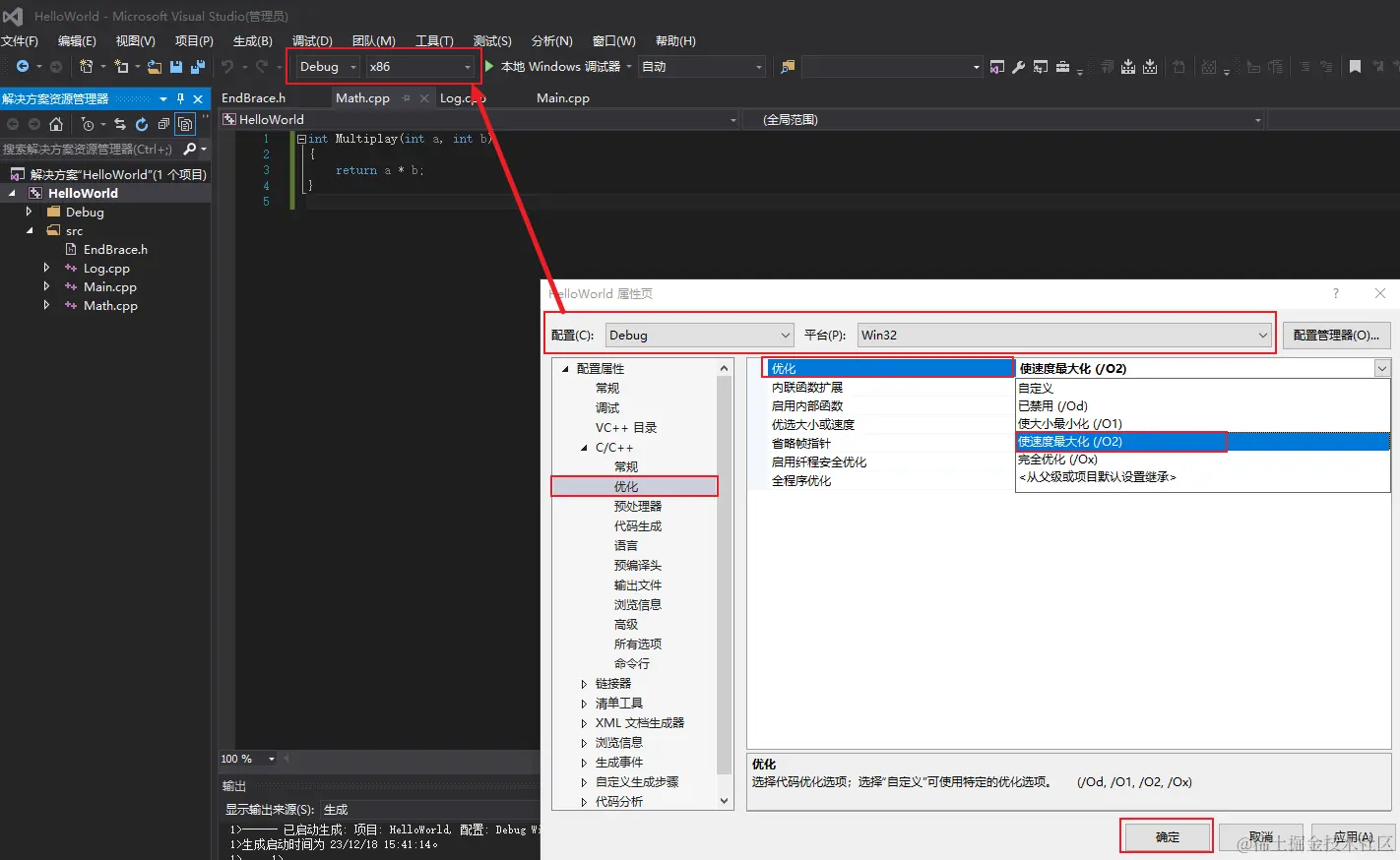

在C/C++下的优化选项的优化配置中选择使速度最大化(/O2)，确定。


单文件编译math.cpp文件

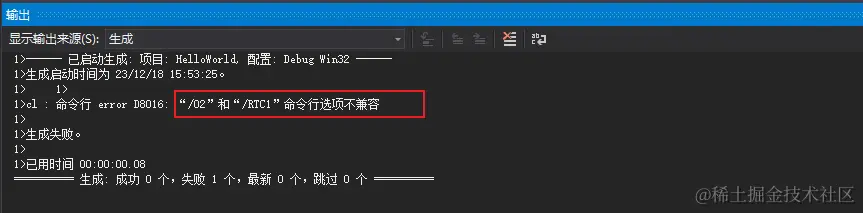

它会给你一个错误，因为你会看到O2和RTC命令是不兼容的。


5. 基本运行时检查配置

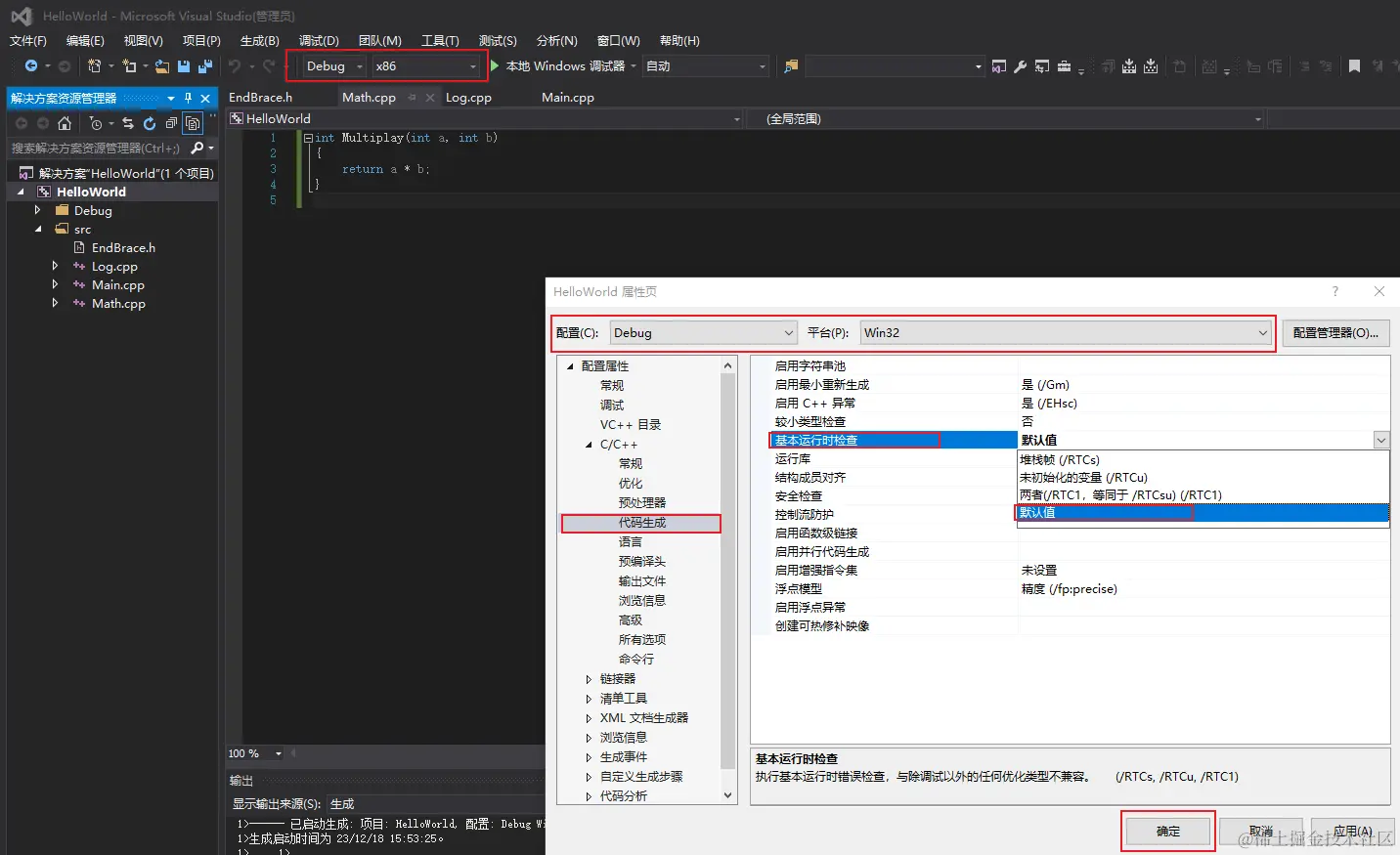

所以我们需要回到代码生成选项，C/C++下代码生成选项里面的基本运行时检查配置为Default，VS默认是两者(/RTC1，等同于/TRCsu)(/RTC1)，如果设置为Default,它基本上不会执行运行时检查，这基本上就是代码，编译器会帮助我们进行调试。

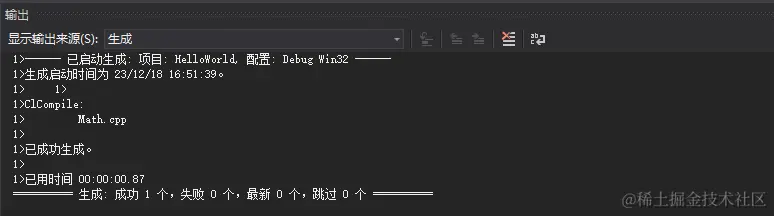

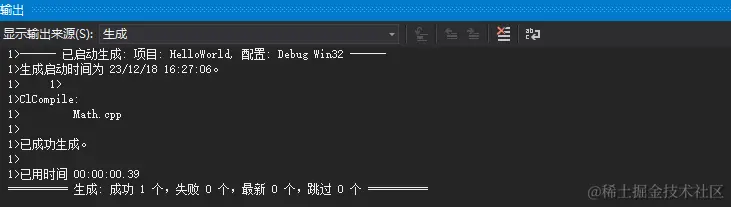

然后再来单文件编译math.cpp文件，发现编译通过了。

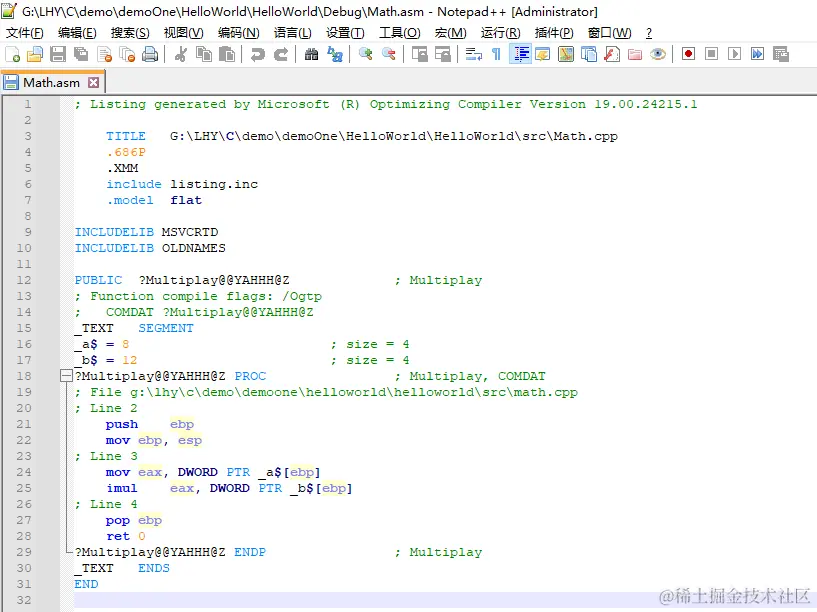

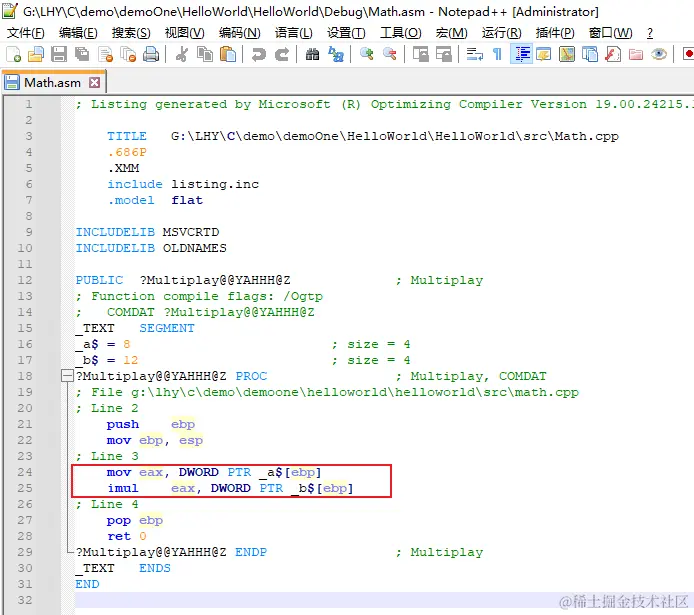

现在来观察math.asm文件，发现，哇，看起来小多了。


我们只是把变量a(_a$)加载到了EAX寄存器中，然后是乘法，就这样，很简单。


到现在，你应该有了一个基本的概念，当你告诉编译器优化时，编译器实际上会做很多处理。

6. 常量折叠

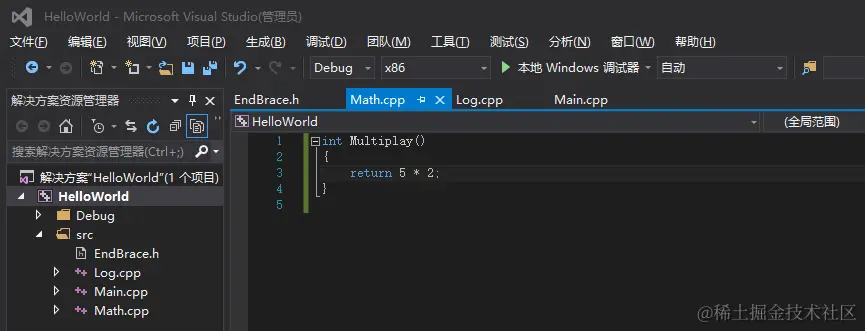

这是一个简单的例子，接下来，让我们再看一些高级的东西。我们来看一个稍微不同的例子。我们去掉变量，直接返回5 * 2，保存该文件。

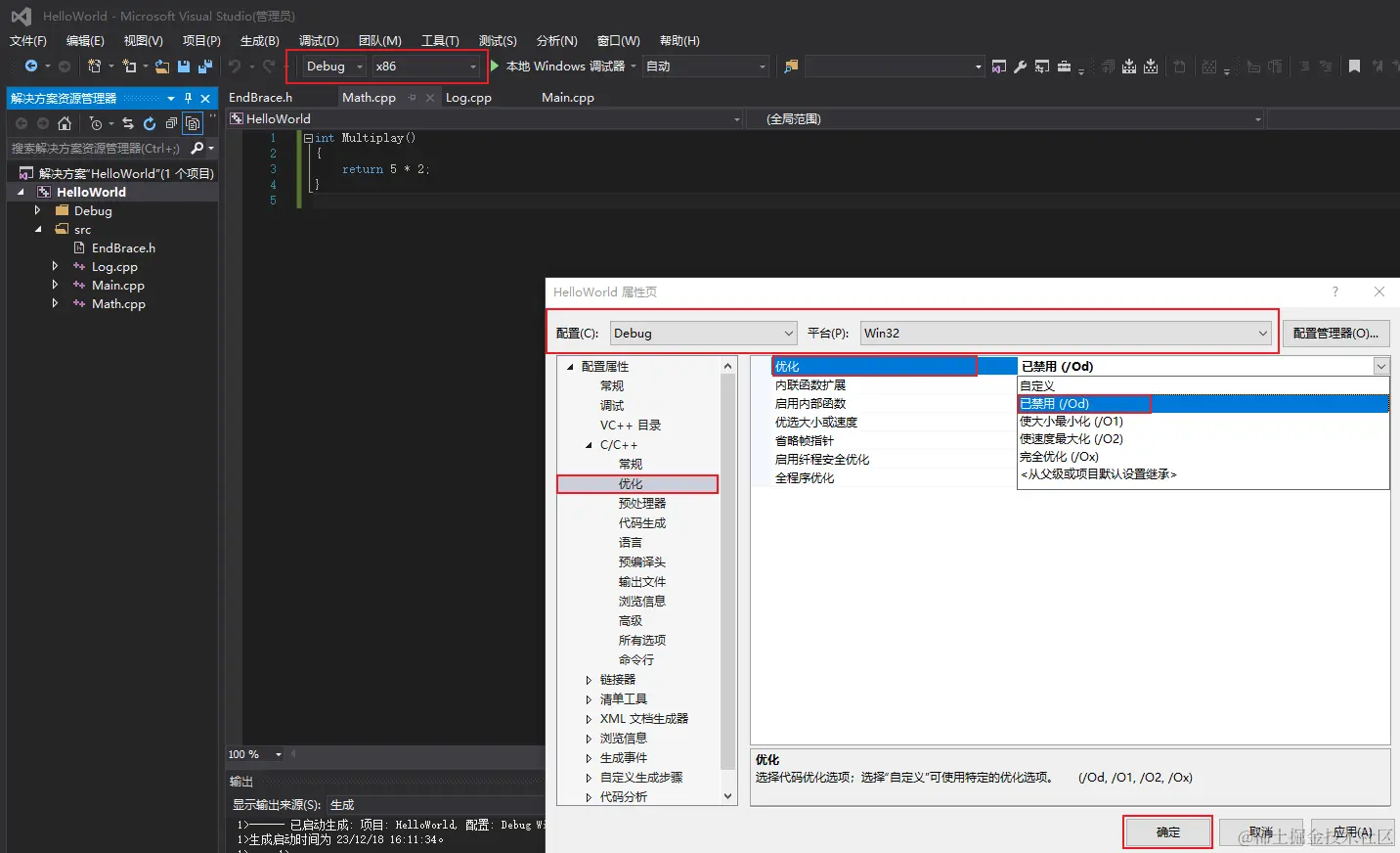

进入项目属性，确保禁止优化



单文件编译math.cpp文件


观察最新生成的math.asm文件

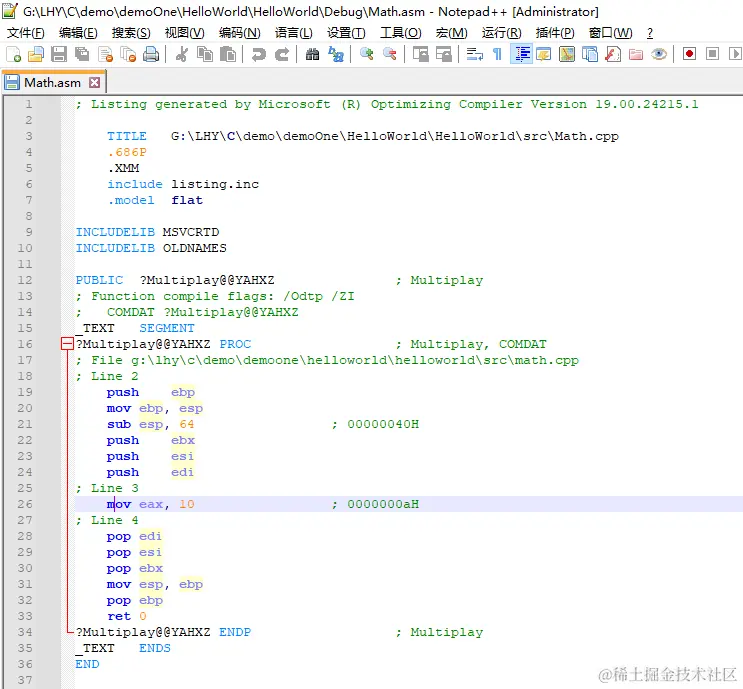

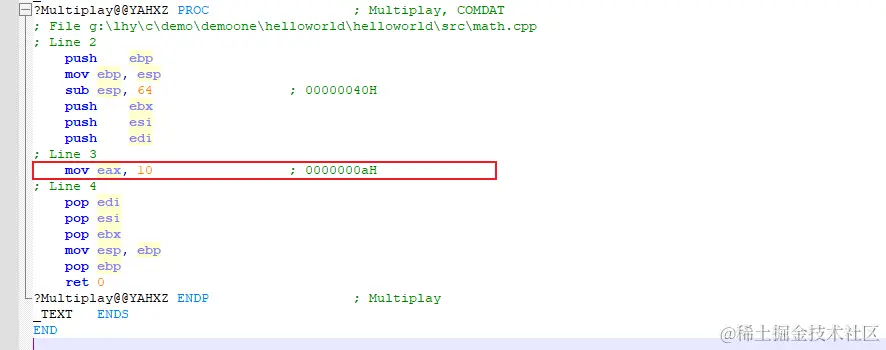

可以看到所做的实际上非常简单，只需将10移到EAX寄存器，这个EAX寄存器会存储我们的返回值


如果我们在看一遍代码，这就是5 * 2的结果等于10。因为当然没有必要做一些像5 * 2这样的事情，这叫常数折叠。任何常数都可以在编译时算出来。

7. 优化深入

让我们通过引入另一个函数来让事情变得更有趣。

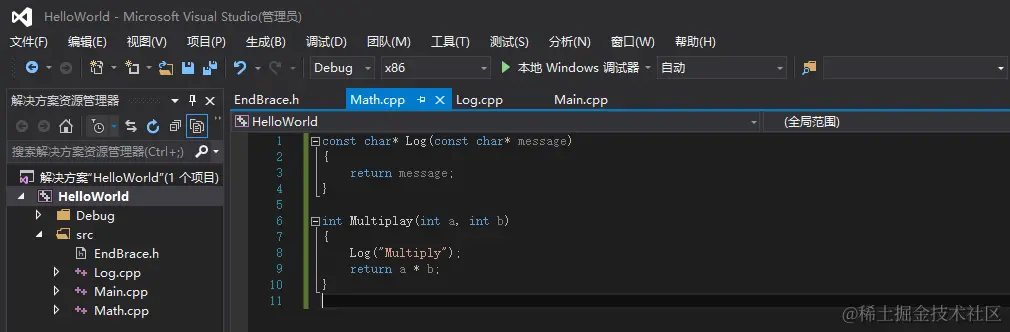

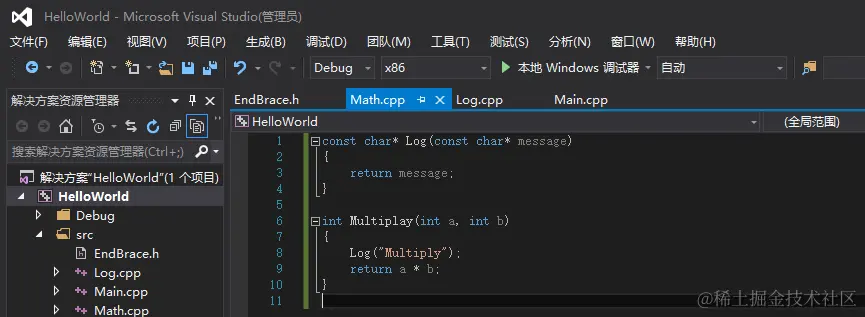

举个例子，我要写一个log，将记录特定消息的函数，当然，我并不想把它真的写成记录打印任何东西，因为那意味着我必须包括iostream，这将使事情变得非常复杂。我要让他返回接收到的message，在乘法函数中来调用log函数。参数是"Multiply"，如下保存。


单文件编译


让我们看看编译器生成了什么


; Listing generated by Microsoft (R) Optimizing Compiler Version 19.00.24215.1

	TITLE	G:\LHY\C\demo\demoOne\HelloWorld\HelloWorld\src\Math.cpp
	.686P
	.XMM
	include listing.inc
	.model	flat

INCLUDELIB MSVCRTD
INCLUDELIB OLDNAMES

PUBLIC	?Log@@YAPBDPBD@Z				; Log
PUBLIC	?Multiplay@@YAHHH@Z				; Multiplay
PUBLIC	??_C@_08EOBDLMOI@Multiply?$AA@			; `string'
;	COMDAT ??_C@_08EOBDLMOI@Multiply?$AA@
CONST	SEGMENT
??_C@_08EOBDLMOI@Multiply?$AA@ DB 'Multiply', 00H	; `string'
CONST	ENDS
; Function compile flags: /Odtp /ZI
;	COMDAT ?Multiplay@@YAHHH@Z
_TEXT	SEGMENT
_a$ = 8							; size = 4
_b$ = 12						; size = 4
?Multiplay@@YAHHH@Z PROC				; Multiplay, COMDAT
; File g:\lhy\c\demo\demoone\helloworld\helloworld\src\math.cpp
; Line 7
	push	ebp
	mov	ebp, esp
	sub	esp, 64					; 00000040H
	push	ebx
	push	esi
	push	edi
; Line 8
	push	OFFSET ??_C@_08EOBDLMOI@Multiply?$AA@
	call	?Log@@YAPBDPBD@Z			; Log
	add	esp, 4
; Line 9
	mov	eax, DWORD PTR _a$[ebp]
	imul	eax, DWORD PTR _b$[ebp]
; Line 10
	pop	edi
	pop	esi
	pop	ebx
	mov	esp, ebp
	pop	ebp
	ret	0
?Multiplay@@YAHHH@Z ENDP				; Multiplay
_TEXT	ENDS
; Function compile flags: /Odtp /ZI
;	COMDAT ?Log@@YAPBDPBD@Z
_TEXT	SEGMENT
_message$ = 8						; size = 4
?Log@@YAPBDPBD@Z PROC					; Log, COMDAT
; File g:\lhy\c\demo\demoone\helloworld\helloworld\src\math.cpp
; Line 2
	push	ebp
	mov	ebp, esp
	sub	esp, 64					; 00000040H
	push	ebx
	push	esi
	push	edi
; Line 3
	mov	eax, DWORD PTR _message$[ebp]
; Line 4
	pop	edi
	pop	esi
	pop	ebx
	mov	esp, ebp
	pop	ebp
	ret	0
?Log@@YAPBDPBD@Z ENDP					; Log
_TEXT	ENDS
END

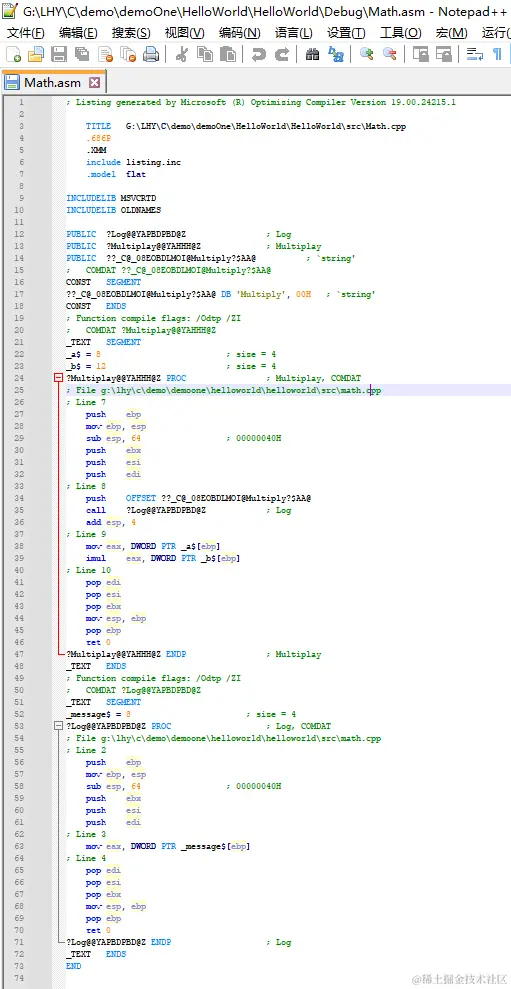

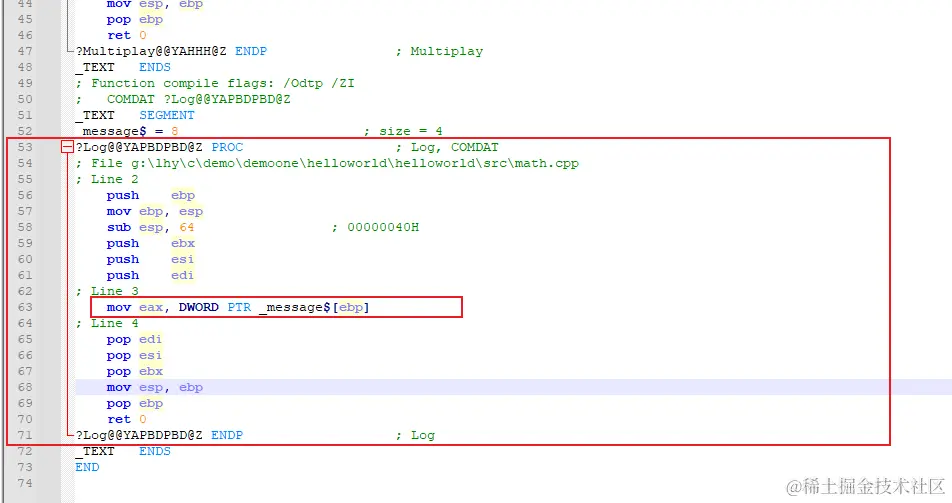

定位到53行，我们可以看到这个log函数，他做了太多事情，并且返回了我们的message，你可看到它把我们的message指针移动到EAX寄存器，这是我们用来返回值的寄存器。

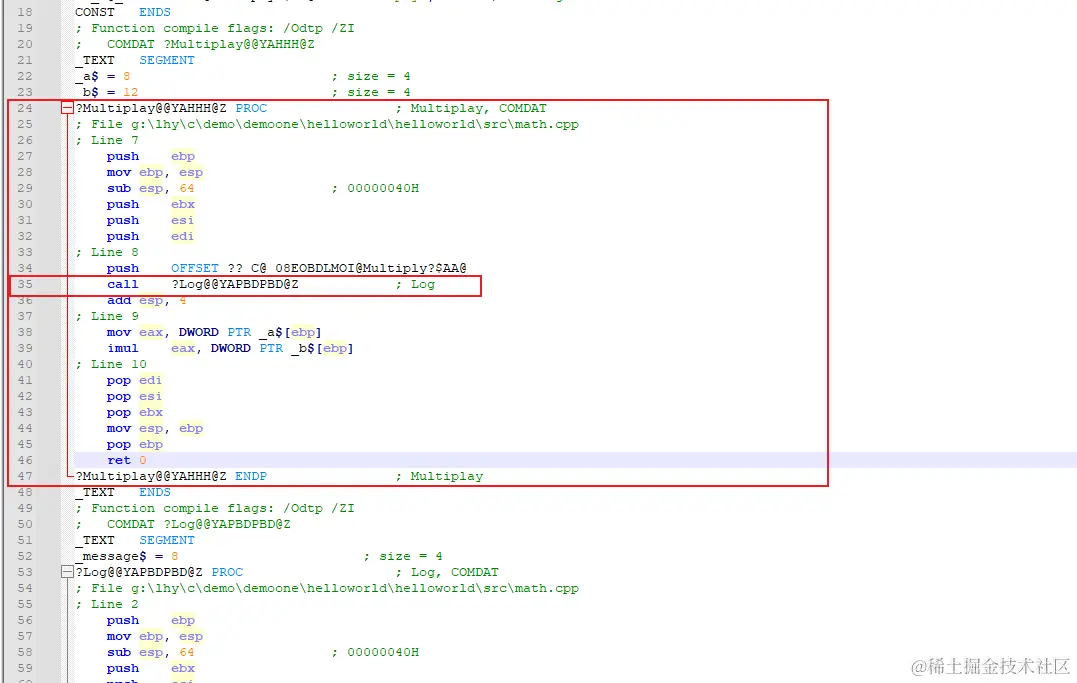

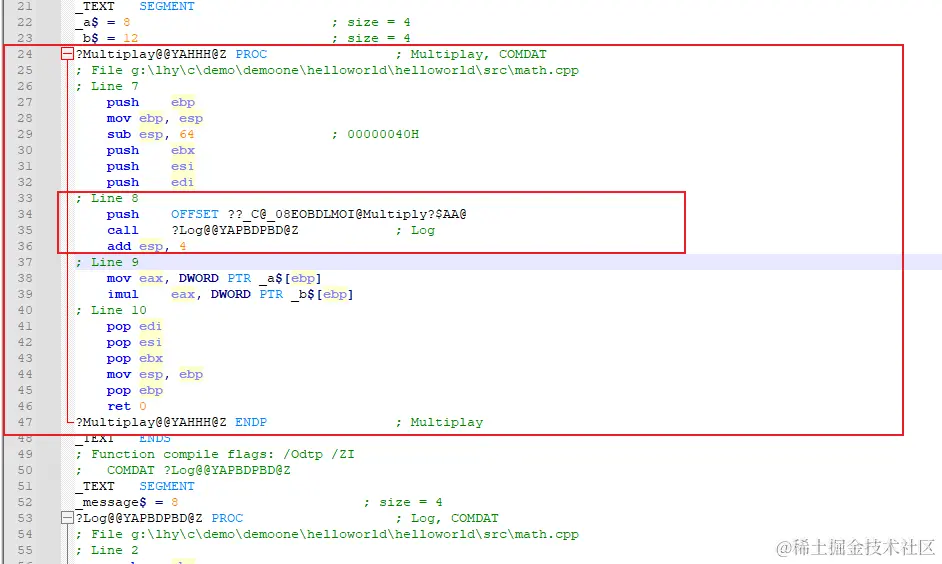

继续往上看，定位到24行，可以看到乘法函数，然后在35行这里有一个log函数的调用，在我们做imul乘法指令之前，我们实际上先调用了这个log函数。


现在你可能想知道为什么log函数名称?Log@@YAPBDPBD@Z像是被一堆随机字符装饰了，这实际上是函数的签名，因为链接器需要唯一的定义到你的函数，这将这下一篇链接器是如何工作的中讲到。本质上，当我们有多个obj文件时，函数也被定义在多个obj文件中，链接器的工作就是把所有的函数链接在一起，这样做是为了查找这个函数的签名。所以，你只需要知道我们调用这个log函数，实际做的事情就是编译器在你调用函数时生成call指令。

在这种情况下，它可能有一点蠢，因为我们只是调用log函数，我们甚至没有要求存储返回值，但是它将我们的message指针移动到EAX寄存器，实际上，这里是可以被优化。


回到项目属性配置



单文件编译math.cpp文件

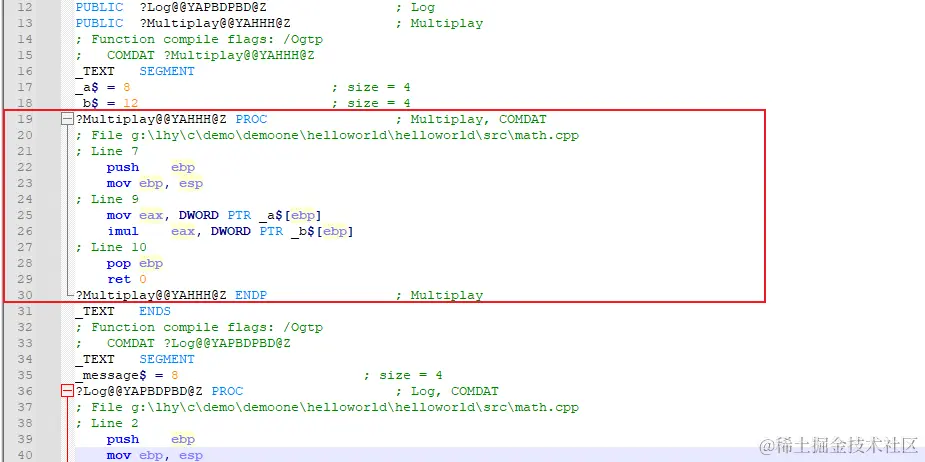

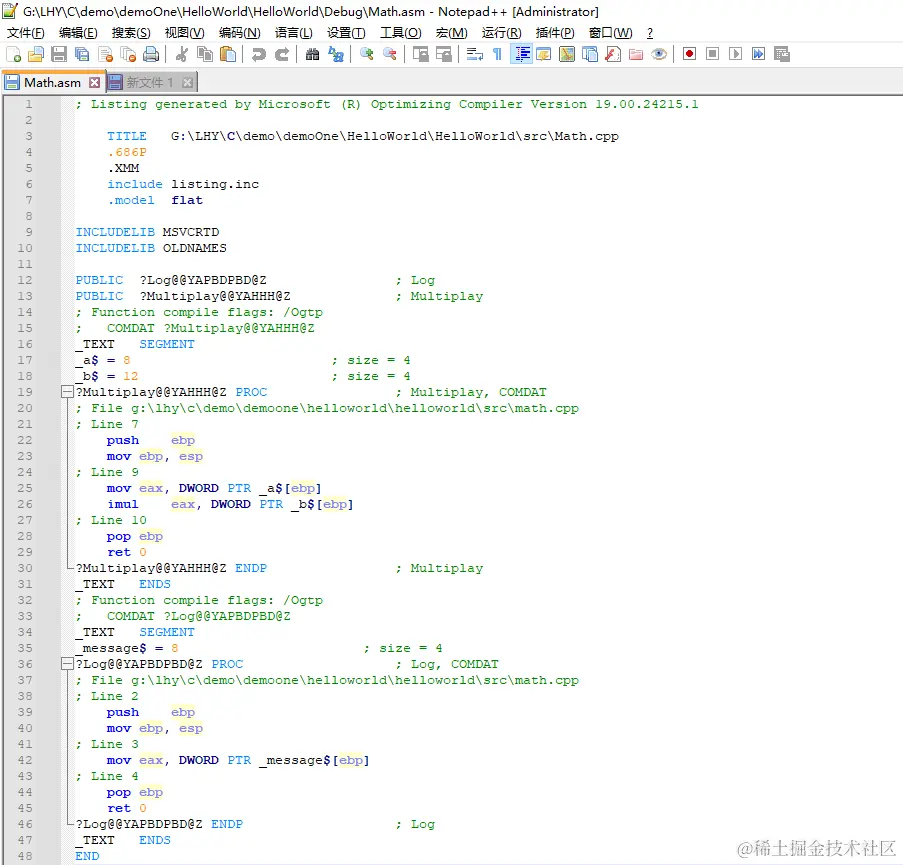

观察math.asm文件，


你会看到它完全消失了

; Line 8
	push	OFFSET ??_C@_08EOBDLMOI@Multiply?$AA@
	call	?Log@@YAPBDPBD@Z			; Log
	add	esp, 4

新生成的math.asm文件的乘法函数中已经没有那个call指令，被优化掉了。


是的，编译器决定什么都不做，我要删除那个代码，到现在你应该基本上了解了它的要点。

编译器的工作原理，它将获取源文件并输出一个obj文件，obj文件时包含机器代码的文件，以及其它我们定义的常数数据等，基本上是这样。现在我们有了这些obj文件，我们可以将他们链接成一个包含所有内容的可执行文件中，可执行文件是包含了需要运行的机器代码，这就是我们如何让C++程序跑起来的流程。
