前言

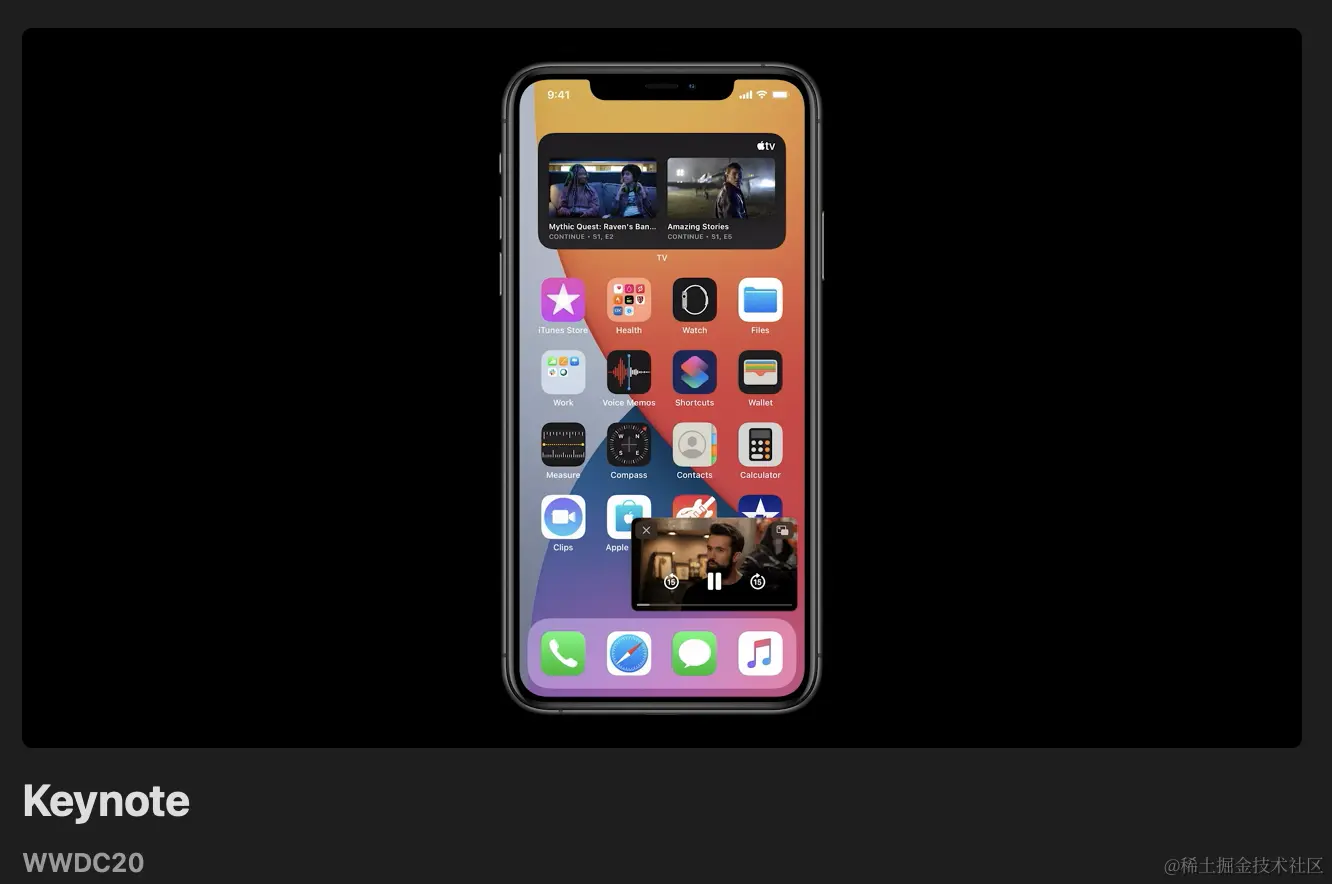

WWDC20 Keynote

Picture-In-Picture is coming to ‌iPhone‌ as well, the implementation looking similar to that currently available on the iPad.

画中画是在桌面以浮窗的形式播放视频的功能，从 iOS 14 开始支持。桌面这块宝地肯定是各个 App 都眼馋的，就会出现各种骚操作，本来是只能用来播放视频的，用来展示其他内容，比如某云的桌面歌词。本文就记录下调研结果。

如何自定义

添加自定义 UIView

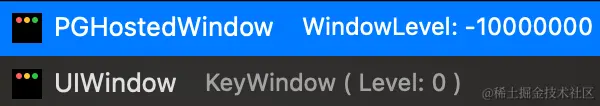

创建 AVPictureInPictureController 之后，系统会创建一个 PGHostedWindow，windowLevel 为 -10000000。所以可以通过 UIApplication 获取到这个 window，将自定义的 UIView 添加到这个 window 即可。

添加 View 的时机

pictureInPictureControllerWillStartPictureInPicture 或者 pictureInPictureControllerDidStartPictureInPicture 代理方法回调时添加。

但 willStart 时，window 的实际大小还不确定，更推荐在 didStart 时添加

获取 Window 的时机

在添加 view 的时候获取，即 pictureInPictureControllerWillStartPictureInPicture: 代理方法。

UIWindow *window = [UIApplication sharedApplication].windows.firstObject;

此方法有一定的风险，如果创建了多个 AVPictureInPictureController，对应的会存在多个 PGHostedWindow。

可以监听 UIWindowDidBecomeVisibleNotification 通知，在收到通知后持有下这个 window 的引用。

- (void)windowDidBecomeVisible:(NSNotification *)notification {
    id object = notification.object;
    if ([object isKindOfClass:NSClassFromString(@"PGHostedWindow")]) {
        self.hostedWindow = notification.object;
        [[NSNotificationCenter defaultCenter] removeObserver:self
                                                        name:UIWindowDidBecomeVisibleNotification
                                                      object:nil];
    }
}

或者用 KVO 监听 isPictureInPicturePossible 属性

设置 contentSource (iOS 15 +)

将自定义 View 的 layerClass 改写成 AVSampleBufferDisplayerLayer

@implementation PIPCustomView

+ (Class)layerClass {
    return [AVSampleBufferDisplayLayer class];
}

@end

再通过 initWithSampleBufferDisplayLayer 创建 AVPictureInPictureControllerContentSource

PIPCustomView *customView = [[PIPCustomView alloc] init];
AVSampleBufferDisplayLayer *layer = (AVSampleBufferDisplayLayer *)customView.layer;
AVPictureInPictureControllerContentSource *source = [[AVPictureInPictureControllerContentSource alloc] initWithSampleBufferDisplayLayer:layer playbackDelegate:customView];
AVPictureInPictureController *controller = [[AVPictureInPictureController alloc] initWithContentSource:source];

再将 CALayer 转换成 CMSampleBuffer

CALayer -> UIImage -> CVPixelBufferRef -> CMSampleBufferRef

再通过 enqueueSampleBuffer 更新到画中画

直接交互🚫

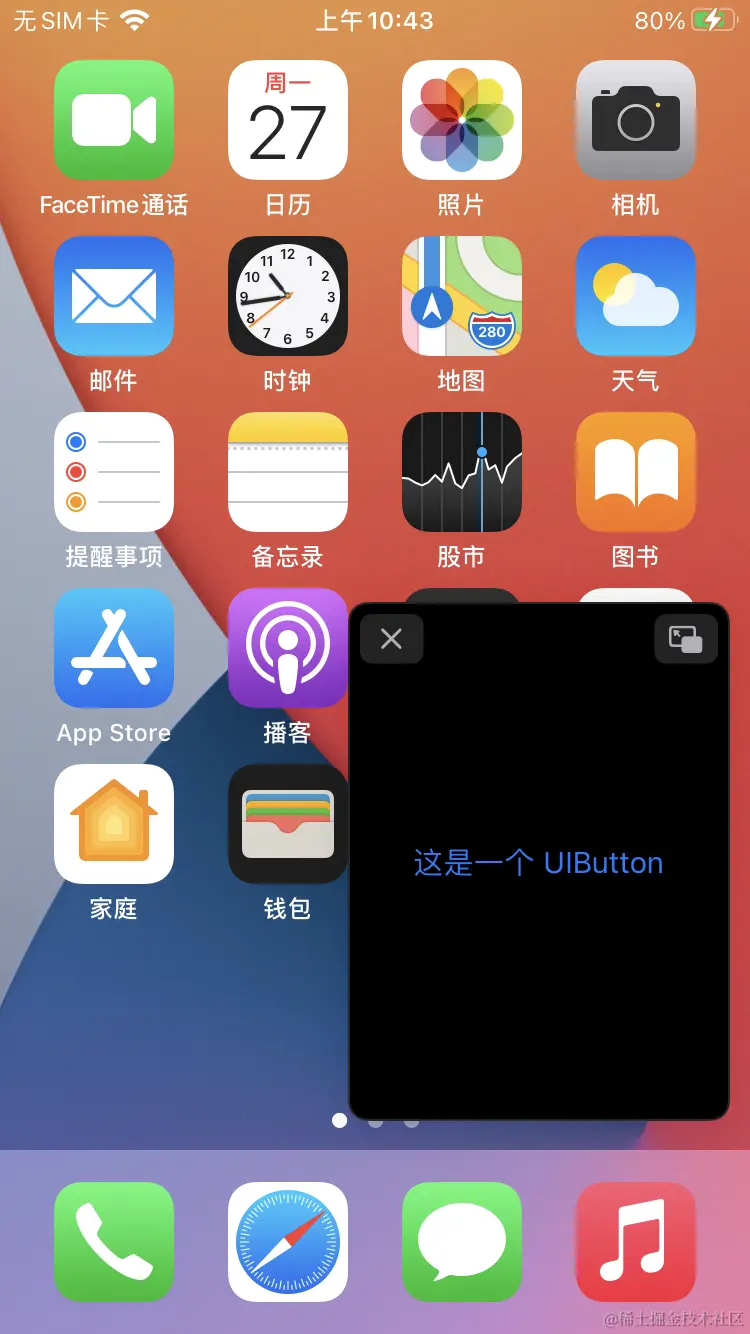

在自定义的 UIView 添加一个 UIButton，iOS 14、15 可正常执行点击回调方法，iOS 16 及以上则没有任何反应

去除播放相关按钮

[controller setValue:[NSNumber numberWithInt:1] forKey:@"controlsStyle"];

在 iOS 16 及以上版本支持点击画中画直接回到 App

[controller setValue:[NSNumber numberWithInt:2] forKey:@"controlsStyle"];

控制画中画窗口大小

无法直接控制画中画窗口的大小，只能控制窗口的比例，系统会根据所播放视频的比例自动适配到相应的大小。并且在同一个视频在不同的机型，实际显示大小也不一致。

视频大小 336 x 456

iPhone 8 窗口实际大小 191 x 259.5

iPhone 15 窗口实际大小 164.333 x 223

画中画开启时机

应用在前台✅

直接调用 startPictureInPicture 即可

App 切换到后台时自动开启✅

canStartPictureInPictureAutomaticallyFromInline 设置为 YES 后，可在 App 切换到后台时自动开启。但需要注意的是该属性只在 iOS 14.2 及以上可用，并且视频必须是在播放中的。

应用在后台🚫

如果想在后台收到某个通知时打开，系统是不允许的，会出现如下错误

Error Domain=AVKitErrorDomain Code=-1001 "Failed to start picture in picture." UserInfo={NSLocalizedDescription=Failed to start picture in picture., NSLocalizedFailureReason=The UIScene for the content source has an activation state other than UISceneActivationStateForegroundActive, which is not allowed.}

参考

Adopting Picture in Picture in a Custom Player | Apple Developer Documentation
Can I add custom view on AVPictureInPictureController?

Picture in Picture for any UIView

GitHub - CaiWanFeng/PiP: The best way to customize picture-in-picture for iOS.
