记录一下基于echarts实现在3D地图上一直下钻到市级的地图，根据接口数据展示不同省市的散点分布，然后点击地图下钻下一级行政区域，点击散点图跳转到定制的页面。

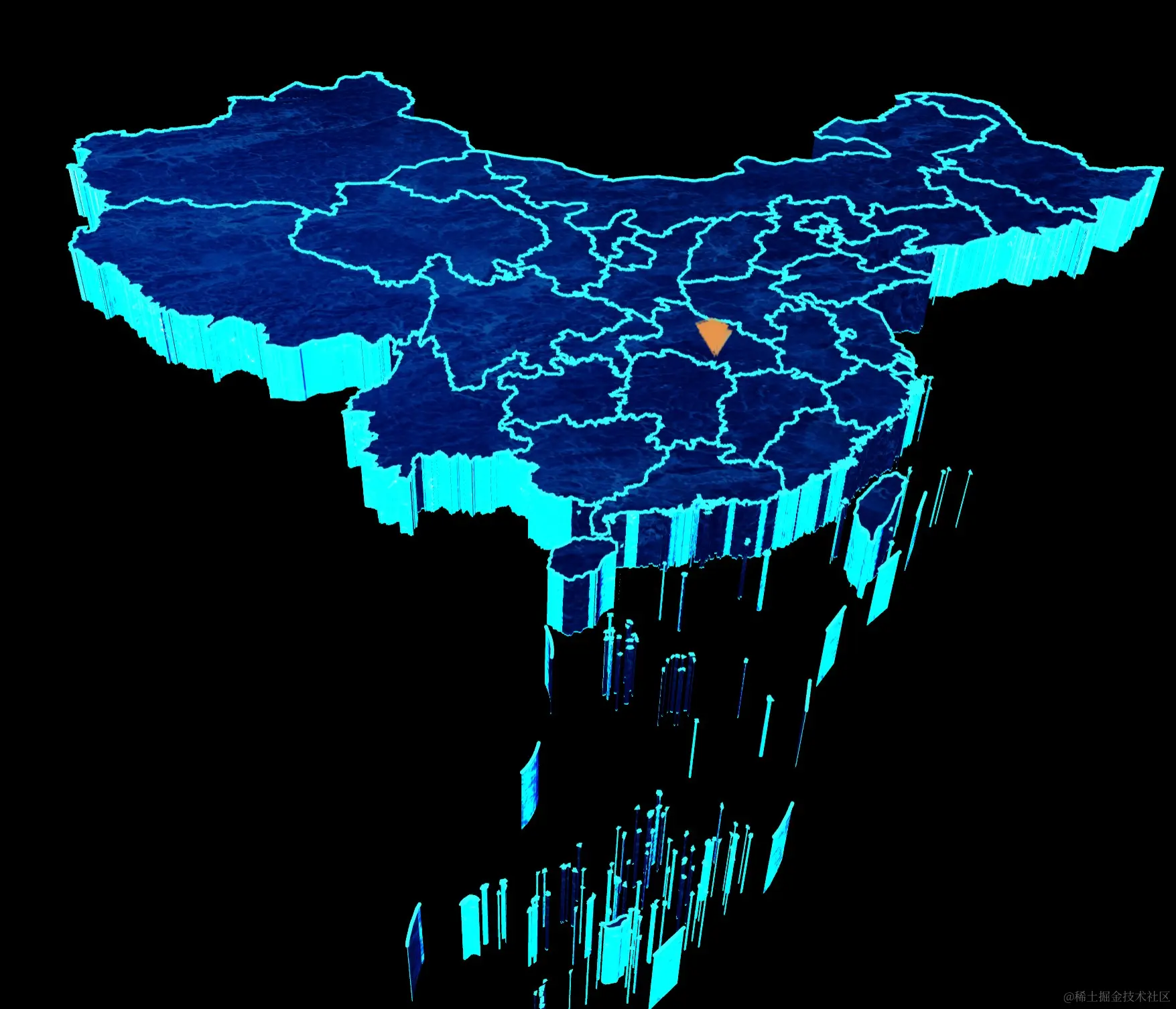

效果图

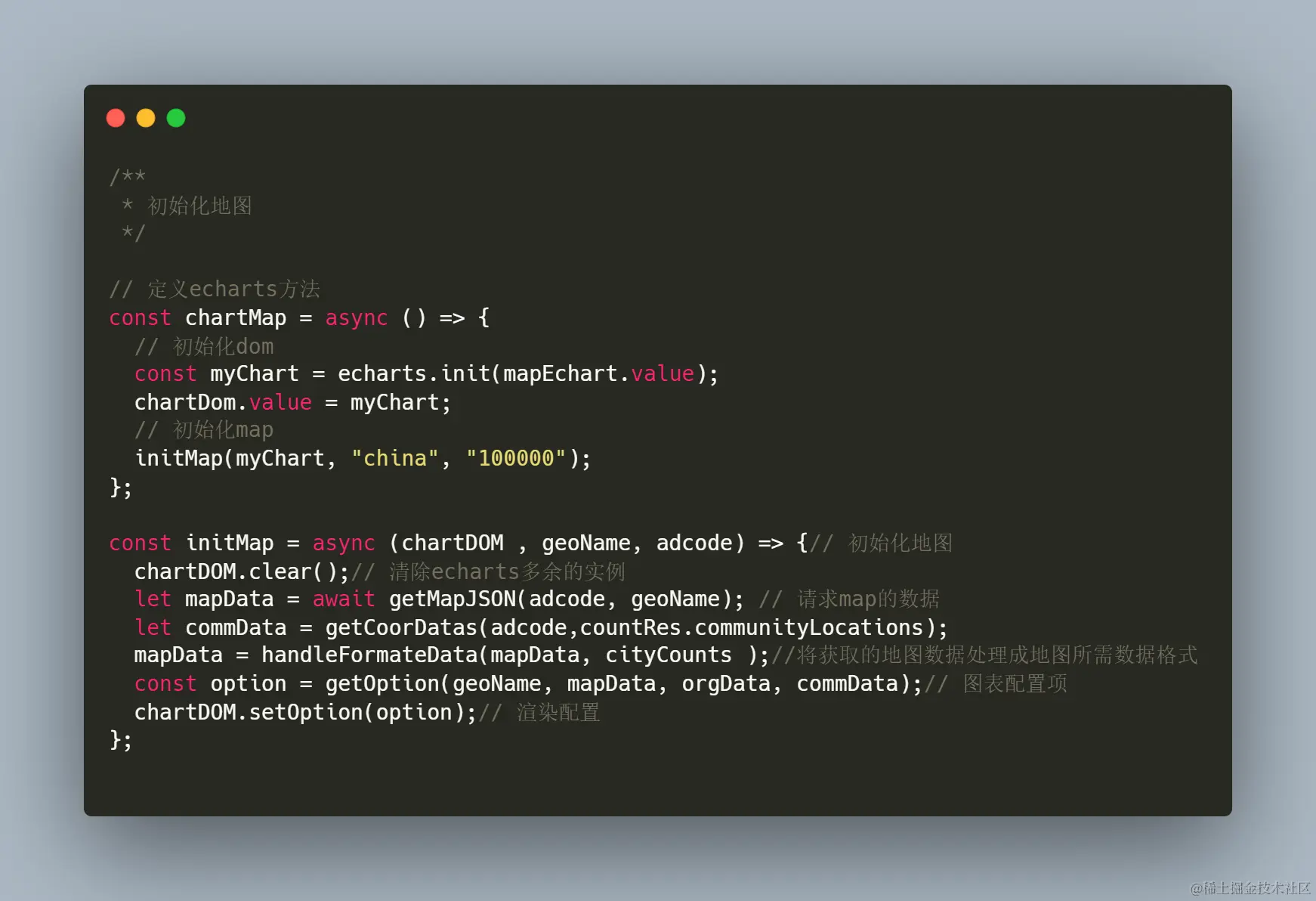

1.初始化，注册地图
- 3D地图必须引入echarts-gl注册地图
- 地图渲染的数据直接从 DataV 获取数据
2.地图配置项
- 地图必须在 geo3D 和 series选项中同时配置，且配置项数据必须一致，点击地图下钻时才不会出现鼠标点击位置与地图选中区域偏移的情况
- 散落在地图上的散点图坐标系要与地图的坐标系一致
- 地图的纹理可以自定义，可以直接铺设图片纹理，设置
shading: "realistic", realisticMaterial: { detailTexture: "图片地址（可放在public中，根目录地址，编译后同样正确）", },这两个配置项即可 - 三维坐标系中散点图图标也可以自定义，但只能是svg格式；遇到较复杂（有多个svg图标组合）的图标，图标
symbol属性可以设置多个值，以,连接，图标大小设置symbolSize:[30,26], - 聚焦散点图和点击散点图时，展示的弹框内容也可以自定义，在
tooltip > formatter下设置就好
配置项文档：echarts.apache.org/zh/option-g…
// 生成地图配置项
/**
* @description:
* @param {*} geoName：地图名称
* @param {*} mapData：地图数据
* @param {*} orgData:散点数据1
* @param {*} commData:散点数据2
* @return {*}
*/
const getOption = (geoName, mapData, orgData=[], commData=[]) => {
// 图表配置项
let isCity = ylyStore.currentLevel == 'city' ? true :false;
const option = {
tooltip: {
show: true, // 提示框
trigger: "item",
backgroundColor: 'rgba(255, 255, 255, 0)',
borderWidth: 0,
padding: 0,
renderMode:'html',
appendToBody:'true',
className:'custom-tooltip-box',
formatter: function (params) {
let keys = Object.keys(params.data.value);
let html;
if(params.seriesType === 'map3D' && keys.includes('orgNum')){
// 可在JS文件单独引入CSS文件(import 'xx.css';)，这里把CSS文件里定义的样式复制到style
html = `<div class="custom-tooltip-box" style="width: 263px;height: 170px;font-size: 18px;padding: 28px 20px;box-sizing: border-box;background-image: url('/modal-bk.png');background-size: 100% 100%;">`;
html += `<div class="title" style="font-size: 25px;color:#29F1FAFF;line-height: 25px;font-size: 18px;">${params.name}</div>`;
html += `<div class="row" style="margin-top: 10px;">`;
html += `<span class="label" style="font-size: 18px;color: #fff;margin-right: 6px;">社区服务中心：</span>`;
html += `<span style="color: #fff; font-size: 18px;" class="content">${params.value.communityNum}</span>`;
html += `</div>`;
html += `<div class="row" style="margin-top: 10px;">`;
html += `<span class="label" style="font-size: 18px;color: #fff;margin-right: 6px;">养老服务机构：</span>`;
html += `<span style="color: #fff; font-size: 18px;" class="content">${params.value.orgNum}</span>`;
html += `</div>`;
html += `<div class="row" style="margin-top: 10px;">`;
html += `<span class="label" style="font-size: 18px;color: #fff;margin-right: 6px;">住宅小区：</span>`;
html += `<span style="color: #fff; font-size: 18px;" class="content">${params.value.residenceNum}</span>`;
html += `</div>`;
html += `</div>`;
}else if(params.seriesType === 'scatter3D' ) {
html += `<div class="title" style="font-size: 25px;color:#fff; line-height: 25px;font-size: 18px;">${params.name}</div>`
}else{
html = ''
}
return html;
},
},
geo3D: {
zlevel: -10,
map: geoName, // 地图类型。echarts-gl 中使用的地图类型同 geo 组件相同
// data: mapData, //这里比较重要：获得过滤后的data，这样点击事件时就能获得这个data的值
regionHeight: 5,//地图高度
// top:60,
// left:-30,
shading: "realistic",
realisticMaterial: {
detailTexture: "./1.png",
},
itemStyle: {
borderWidth: 3,
borderColor: "#33fefe",//地图边界颜色
color: "#1970c3",
opacity: 1,
},
label: {
show: geoName == 'china' ? false : true, // 是否显示标签（地图区域名称）。
color: "#fff",
fontSize: 14,
formatter: (e) => {
return ` ${e.name} `;
},
},
emphasis: {
label: {
show: true,
color:'#fff',
},
itemStyle: {
// color: "transparent",
color: "#043f93",
},
},
light: {
// 光照相关的设置。在 shading 为 'color' 的时候无效。 光照的设置会影响到组件以及组件所在坐标系上的所有图表。合理的光照设置能够让整个场景的明暗变得更丰富，更有层次。
main: {
// 场景主光源的设置，在 globe 组件中就是太阳光。
color:'#33fefe',//地图边缘颜色
intensity: 120, //主光源的强度。[ default: 1 ]
shadow: true, //主光源是否投射阴影。默认关闭。 开启阴影可以给场景带来更真实和有层次的光照效果。但是同时也会增加程序的运行开销。
shadowQuality: 'high', // 阴影的质量。可选'low', 'medium', 'high', 'ultra' [ default: 'medium' ]
alpha: 0, // 主光源绕 x 轴，即上下旋转的角度。配合 beta 控制光源的方向。[ default: 40 ]
beta: 0, // 主光源绕 y 轴，即左右旋转的角度。[ default: 40 ]
},
ambient: {
// 全局的环境光设置。
color: '#fff', // 环境光的颜色。[ default: #fff ]
intensity: 1, // 环境光的强度。[ default: 0.2 ]
},
},
postEffect:{
bloom:{
enable:true,
bloomIntensity:1,
}
},
viewControl: {
// // 用于鼠标的旋转，缩放等视角控制。
// projection: 'perspective', // 投影方式，默认为透视投影'perspective'，也支持设置为正交投影'orthographic'。
// autoRotate: false, // 是否开启视角绕物体的自动旋转查看。[ default: false ]
// autoRotateDirection: 'cw', // 物体自传的方向。默认是 'cw' 也就是从上往下看是顺时针方向，也可以取 'ccw'，既从上往下看为逆时针方向。
// autoRotateSpeed: 10, // 物体自传的速度。单位为角度 / 秒，默认为10 ，也就是36秒转一圈。
// autoRotateAfterStill: 3, // 在鼠标静止操作后恢复自动旋转的时间间隔。在开启 autoRotate 后有效。[ default: 3 ]
// damping: 0, // 鼠标进行旋转，缩放等操作时的迟滞因子，在大于等于 1 的时候鼠标在停止操作后，视角仍会因为一定的惯性继续运动（旋转和缩放）。[ default: 0.8 ]
// rotateSensitivity: 1, // 旋转操作的灵敏度，值越大越灵敏。支持使用数组分别设置横向和纵向的旋转灵敏度。默认为1, 设置为0后无法旋转。 rotateSensitivity: [1, 0]——只能横旋转； rotateSensitivity: [0, 1]——只能纵向旋转。
// zoomSensitivity: 1, // 缩放操作的灵敏度，值越大越灵敏。默认为1,设置为0后无法缩放。
// panSensitivity: 1, // 平移操作的灵敏度，值越大越灵敏。默认为1,设置为0后无法平移。支持使用数组分别设置横向和纵向的平移灵敏度
// panMouseButton: 'left', // 平移操作使用的鼠标按键，支持：'left' 鼠标左键（默认）;'middle' 鼠标中键 ;'right' 鼠标右键(注意：如果设置为鼠标右键则会阻止默认的右键单。)
// rotateMouseButton: 'left', // 旋转操作使用的鼠标按键，支持：'left' 鼠标左键;'middle' 鼠标中键（默认）;'right' 鼠标右键(注意：如果设置为鼠标右键则会阻止默认的右键单。)
distance: isCity ? 220 : 120, // [ default: 100 ] 默认视角距离主体的距离，对于 grid3D 和 geo3D 等其它组件来说是距离中心原点的距离,对于 globe 来说是距离地球表面的距离。在projection 为'perspective'的时候有效。
minDistance: 60, // [ default: 40 ] 视角通过鼠标控制能拉近到主体的最小距离。在 projection 为'perspective'的时候有效。
maxDistance: 280, // [ default: 400 ] 视角通过鼠标控制能拉远到主体的最大距离。在 projection 为'perspective'的时候有效。
alpha: 90, // 视角绕 x 轴，即上下旋转的角度。配合 beta 可以控制视角的方向。[ default: 40 ]
beta: 10, // 视角绕 y 轴，即左右旋转的角度。[ default: 0 ]
// // minAlpha: 25, // 上下旋转的最小 alpha 值。即视角能旋转到达最上面的角度。[ default: 5 ]
// // maxAlpha: 360, // 上下旋转的最大 alpha 值。即视角能旋转到达最下面的角度。[ default: 90 ]
// // minBeta: -360, // 左右旋转的最小 beta 值。即视角能旋转到达最左的角度。[ default: -80 ]
// // maxBeta: 360, // 左右旋转的最大 beta 值。即视角能旋转到达最右的角度。[ default: 80 ]
// center: [-30, 60, 0], // 视角中心点，旋转也会围绕这个中心点旋转，默认为[0,0,0]。
// animation: true, // 是否开启动画。[ default: true ]
// animationDurationUpdate: 1000, // 过渡动画的时长。[ default: 1000 ]
// animationEasingUpdate: 'cubicInOut', // 过渡动画的缓动效果。[ default: cubicInOut ]
},
// itemStyle: {
// color: "transparent",
// shadowColor: 'rgba(22, 255, 255, 0.5)',
// shadowOffsetX:10,
// shadowOffsetY:10,
// shadowBlur: 10,
// },
},
series: [
{
zlevel: -9,
map: geoName, // 地图类型。echarts-gl 中使用的地图类型同 geo 组件相同
type: "map3D",
data: mapData,
// regionHeight: 5,//地图高度
// top:60,
// left:-30,
itemStyle: {
color: "#1970c3",
// color: "red",
// borderWidth: 3,
// borderColor: "#33fefe",//地图边界颜色
// borderColor: "red",//地图边界颜色
// opacity: 1,
// shadowColor: 'rgba(22, 255, 255, 0.5)',
// shadowOffsetX:10,
// shadowOffsetY:10,
// shadowBlur: 10,
},
emphasis: {
label: {
show: false,
color:'#fff',
},
itemStyle: {
// color: "transparent",
color: "#1b8cd5",
},
},
label: {
show: geoName == 'china' ? false : true, // 是否显示标签（地图区域名称）。
color: "#fff",
fontSize: 14,
formatter: (e) => {
return ` ${e.name} `;
},
},
shading: "realistic",
realisticMaterial: {
detailTexture: "./1.png",
},
light: {
// 光照相关的设置。在 shading 为 'color' 的时候无效。 光照的设置会影响到组件以及组件所在坐标系上的所有图表。合理的光照设置能够让整个场景的明暗变得更丰富，更有层次。
main: {
// 场景主光源的设置，在 globe 组件中就是太阳光。
color:'#33fefe',//地图边缘颜色
intensity: 120, //主光源的强度。[ default: 1 ]
shadow: true, //主光源是否投射阴影。默认关闭。 开启阴影可以给场景带来更真实和有层次的光照效果。但是同时也会增加程序的运行开销。
shadowQuality: 'high', // 阴影的质量。可选'low', 'medium', 'high', 'ultra' [ default: 'medium' ]
alpha: 0, // 主光源绕 x 轴，即上下旋转的角度。配合 beta 控制光源的方向。[ default: 40 ]
beta: 0, // 主光源绕 y 轴，即左右旋转的角度。[ default: 40 ]
},
ambient: {
// 全局的环境光设置。
color: '#fff', // 环境光的颜色。[ default: #fff ]
intensity: 1, // 环境光的强度。[ default: 0.2 ]
},
},
postEffect:{
bloom:{
enable:true,
bloomIntensity:1,
}
},
viewControl: {
// // 用于鼠标的旋转，缩放等视角控制。
// projection: 'perspective', // 投影方式，默认为透视投影'perspective'，也支持设置为正交投影'orthographic'。
// autoRotate: false, // 是否开启视角绕物体的自动旋转查看。[ default: false ]
// autoRotateDirection: 'cw', // 物体自传的方向。默认是 'cw' 也就是从上往下看是顺时针方向，也可以取 'ccw'，既从上往下看为逆时针方向。
// autoRotateSpeed: 10, // 物体自传的速度。单位为角度 / 秒，默认为10 ，也就是36秒转一圈。
// autoRotateAfterStill: 3, // 在鼠标静止操作后恢复自动旋转的时间间隔。在开启 autoRotate 后有效。[ default: 3 ]
// damping: 0, // 鼠标进行旋转，缩放等操作时的迟滞因子，在大于等于 1 的时候鼠标在停止操作后，视角仍会因为一定的惯性继续运动（旋转和缩放）。[ default: 0.8 ]
// rotateSensitivity: 1, // 旋转操作的灵敏度，值越大越灵敏。支持使用数组分别设置横向和纵向的旋转灵敏度。默认为1, 设置为0后无法旋转。 rotateSensitivity: [1, 0]——只能横旋转； rotateSensitivity: [0, 1]——只能纵向旋转。
// zoomSensitivity: 1, // 缩放操作的灵敏度，值越大越灵敏。默认为1,设置为0后无法缩放。
// panSensitivity: 1, // 平移操作的灵敏度，值越大越灵敏。默认为1,设置为0后无法平移。支持使用数组分别设置横向和纵向的平移灵敏度
// panMouseButton: 'left', // 平移操作使用的鼠标按键，支持：'left' 鼠标左键（默认）;'middle' 鼠标中键 ;'right' 鼠标右键(注意：如果设置为鼠标右键则会阻止默认的右键单。)
// rotateMouseButton: 'left', // 旋转操作使用的鼠标按键，支持：'left' 鼠标左键;'middle' 鼠标中键（默认）;'right' 鼠标右键(注意：如果设置为鼠标右键则会阻止默认的右键单。)
distance: isCity ? 220 : 120, // [ default: 100 ] 默认视角距离主体的距离，对于 grid3D 和 geo3D 等其它组件来说是距离中心原点的距离,对于 globe 来说是距离地球表面的距离。在projection 为'perspective'的时候有效。
minDistance: 60, // [ default: 40 ] 视角通过鼠标控制能拉近到主体的最小距离。在 projection 为'perspective'的时候有效。
maxDistance: 280, // [ default: 400 ] 视角通过鼠标控制能拉远到主体的最大距离。在 projection 为'perspective'的时候有效。
alpha: 90, // 视角绕 x 轴，即上下旋转的角度。配合 beta 可以控制视角的方向。[ default: 40 ]
beta: 10, // 视角绕 y 轴，即左右旋转的角度。[ default: 0 ]
// // minAlpha: 25, // 上下旋转的最小 alpha 值。即视角能旋转到达最上面的角度。[ default: 5 ]
// // maxAlpha: 360, // 上下旋转的最大 alpha 值。即视角能旋转到达最下面的角度。[ default: 90 ]
// // minBeta: -360, // 左右旋转的最小 beta 值。即视角能旋转到达最左的角度。[ default: -80 ]
// // maxBeta: 360, // 左右旋转的最大 beta 值。即视角能旋转到达最右的角度。[ default: 80 ]
// center: [-30, 60, 0], // 视角中心点，旋转也会围绕这个中心点旋转，默认为[0,0,0]。
// animation: true, // 是否开启动画。[ default: true ]
// animationDurationUpdate: 1000, // 过渡动画的时长。[ default: 1000 ]
// animationEasingUpdate: 'cubicInOut', // 过渡动画的缓动效果。[ default: cubicInOut ]
},
// itemStyle: {
// color: "transparent",
// shadowColor: 'rgba(22, 255, 255, 0.5)',
// shadowOffsetX:10,
// shadowOffsetY:10,
// shadowBlur: 10,
// },
},
{
name: 'org',
type: 'scatter3D',
zlevel: -8,
coordinateSystem: 'geo3D',
symbol:'path://M8.6669921875,15.400348046875C8.6669921875,15.400348046875,24.8558921875,8.666748046875,24.8558921875,8.666748046875C24.8558921875,8.666748046875,40.7657921875,15.400348046875,40.7657921875,15.400348046875C40.7657921875,15.400348046875,24.8558921875,46.543348046875,24.8558921875,46.543348046875C24.8558921875,46.543348046875,8.6669921875,15.400348046875,8.6669921875,15.400348046875C8.6669921875,15.400348046875,8.6669921875,15.400348046875,8.6669921875,15.400348046875Z,M24.716378125,6.0989763125C24.716378125,6.0989763125,24.965578125,5.5073083125,24.965578125,5.5073083125C24.965578125,5.5073083125,24.718578125,5.4033203125,24.718578125,5.4033203125C24.718578125,5.4033203125,24.470978125,5.5057803125,24.470978125,5.5057803125C24.470978125,5.5057803125,24.716378125,6.0989763125,24.716378125,6.0989763125C24.716378125,6.0989763125,24.716378125,6.0989763125,24.716378125,6.0989763125ZM6.099132125,13.8026703125C6.099132125,13.8026703125,5.853672125,13.2094803125,5.853672125,13.2094803125C5.853672125,13.2094803125,5.205078125,13.4778803125,5.205078125,13.4778803125C5.205078125,13.4778803125,5.5301501250000005,14.0999803125,5.5301501250000005,14.0999803125C5.5301501250000005,14.0999803125,6.099132125,13.8026703125,6.099132125,13.8026703125C6.099132125,13.8026703125,6.099132125,13.8026703125,6.099132125,13.8026703125ZM43.012778125,13.8026703125C43.012778125,13.8026703125,43.583778125,14.0959403125,43.583778125,14.0959403125C43.583778125,14.0959403125,43.900078125,13.4798003125,43.900078125,13.4798003125C43.900078125,13.4798003125,43.261978125,13.2110203125,43.261978125,13.2110203125C43.261978125,13.2110203125,43.012778125,13.8026703125,43.012778125,13.8026703125C43.012778125,13.8026703125,43.012778125,13.8026703125,43.012778125,13.8026703125ZM24.716378125,49.4324203125C24.716378125,49.4324203125,24.147478125,49.7296203125,24.147478125,49.7296203125C24.147478125,49.7296203125,24.721378125,50.8280203125,24.721378125,50.8280203125C24.721378125,50.8280203125,25.287478125,49.7256203125,25.287478125,49.7256203125C25.287478125,49.7256203125,24.716378125,49.4324203125,24.716378125,49.4324203125C24.716378125,49.4324203125,24.716378125,49.4324203125,24.716378125,49.4324203125ZM24.470978125,5.5057803125C24.470978125,5.5057803125,5.853672125,13.2094803125,5.853672125,13.2094803125C5.853672125,13.2094803125,6.344588125,14.3958703125,6.344588125,14.3958703125C6.344588125,14.3958703125,24.961878125,6.6921703125,24.961878125,6.6921703125C24.961878125,6.6921703125,24.470978125,5.5057803125,24.470978125,5.5057803125C24.470978125,5.5057803125,24.470978125,5.5057803125,24.470978125,5.5057803125ZM5.862484125,14.3994503125C5.862484125,14.3994503125,24.479778125,21.7821203125,24.479778125,21.7821203125C24.479778125,21.7821203125,24.953078125,20.588620312499998,24.953078125,20.588620312499998C24.953078125,20.588620312499998,6.335778125,13.2059203125,6.335778125,13.2059203125C6.335778125,13.2059203125,5.862484125,14.3994503125,5.862484125,14.3994503125C5.862484125,14.3994503125,5.862484125,14.3994503125,5.862484125,14.3994503125ZM24.956678125,21.7807203125C24.956678125,21.7807203125,43.252978125,14.3980103125,43.252978125,14.3980103125C43.252978125,14.3980103125,42.772578125,13.207340312500001,42.772578125,13.207340312500001C42.772578125,13.207340312500001,24.476178125,20.590020312500002,24.476178125,20.590020312500002C24.476178125,20.590020312500002,24.956678125,21.7807203125,24.956678125,21.7807203125C24.956678125,21.7807203125,24.956678125,21.7807203125,24.956678125,21.7807203125ZM43.261978125,13.2110203125C43.261978125,13.2110203125,24.965578125,5.5073083125,24.965578125,5.5073083125C24.965578125,5.5073083125,24.467278125,6.6906403125,24.467278125,6.6906403125C24.467278125,6.6906403125,42.763478125,14.3943603125,42.763478125,14.3943603125C42.763478125,14.3943603125,43.261978125,13.2110203125,43.261978125,13.2110203125C43.261978125,13.2110203125,43.261978125,13.2110203125,43.261978125,13.2110203125ZM24.074478125,21.1854203125C24.074478125,21.1854203125,24.074478125,49.4324203125,24.074478125,49.4324203125C24.074478125,49.4324203125,25.358378125,49.4324203125,25.358378125,49.4324203125C25.358378125,49.4324203125,25.358378125,21.1854203125,25.358378125,21.1854203125C25.358378125,21.1854203125,24.074478125,21.1854203125,24.074478125,21.1854203125C24.074478125,21.1854203125,24.074478125,21.1854203125,24.074478125,21.1854203125ZM25.285378125,49.1350203125C25.285378125,49.1350203125,6.6681181249999995,13.5053703125,6.6681181249999995,13.5053703125C6.6681181249999995,13.5053703125,5.5301501250000005,14.0999803125,5.5301501250000005,14.0999803125C5.5301501250000005,14.0999803125,24.147478125,49.7296203125,24.147478125,49.7296203125C24.147478125,49.7296203125,25.285378125,49.1350203125,25.285378125,49.1350203125C25.285378125,49.1350203125,25.285378125,49.1350203125,25.285378125,49.1350203125ZM42.441678125,13.5094203125C42.441678125,13.5094203125,24.145378125,49.1390203125,24.145378125,49.1390203125C24.145378125,49.1390203125,25.287478125,49.7256203125,25.287478125,49.7256203125C25.287478125,49.7256203125,43.583778125,14.0959403125,43.583778125,14.0959403125C43.583778125,14.0959403125,42.441678125,13.5094203125,42.441678125,13.5094203125C42.441678125,13.5094203125,42.441678125,13.5094203125,42.441678125,13.5094203125Z',
symbolSize:[30,26],
silent: false ,
// data:[
// {name: '111', value:[114.502461, 38.045474,5,'10']},
// {name: '2222', value:[112.899414, 28.232638,0,'10']},
// ],
data:orgData, //机构分布数据
itemStyle: {
// color: 'transparen',
// color: 'red',
color: '#44f3fb',
},
label:{
show: false,
},
emphasis: {
label: {
show: false,
color:'#fff',
},
itemStyle: {
color: "#00ffc0",
},
},
},
{
name: 'community',
type: 'scatter3D',
zlevel: -8,
coordinateSystem: 'geo3D',
// symbol:'diamond',
symbol:'path://path://M8.6669921875,15.400348046875C8.6669921875,15.400348046875,24.8558921875,8.666748046875,24.8558921875,8.666748046875C24.8558921875,8.666748046875,40.7657921875,15.400348046875,40.7657921875,15.400348046875C40.7657921875,15.400348046875,24.8558921875,46.543348046875,24.8558921875,46.543348046875C24.8558921875,46.543348046875,8.6669921875,15.400348046875,8.6669921875,15.400348046875C8.6669921875,15.400348046875,8.6669921875,15.400348046875,8.6669921875,15.400348046875Z,M24.716378125,6.0989763125C24.716378125,6.0989763125,24.965578125,5.5073083125,24.965578125,5.5073083125C24.965578125,5.5073083125,24.718578125,5.4033203125,24.718578125,5.4033203125C24.718578125,5.4033203125,24.470978125,5.5057803125,24.470978125,5.5057803125C24.470978125,5.5057803125,24.716378125,6.0989763125,24.716378125,6.0989763125C24.716378125,6.0989763125,24.716378125,6.0989763125,24.716378125,6.0989763125ZM6.099132125,13.8026703125C6.099132125,13.8026703125,5.853672125,13.2094803125,5.853672125,13.2094803125C5.853672125,13.2094803125,5.205078125,13.4778803125,5.205078125,13.4778803125C5.205078125,13.4778803125,5.5301501250000005,14.0999803125,5.5301501250000005,14.0999803125C5.5301501250000005,14.0999803125,6.099132125,13.8026703125,6.099132125,13.8026703125C6.099132125,13.8026703125,6.099132125,13.8026703125,6.099132125,13.8026703125ZM43.012778125,13.8026703125C43.012778125,13.8026703125,43.583778125,14.0959403125,43.583778125,14.0959403125C43.583778125,14.0959403125,43.900078125,13.4798003125,43.900078125,13.4798003125C43.900078125,13.4798003125,43.261978125,13.2110203125,43.261978125,13.2110203125C43.261978125,13.2110203125,43.012778125,13.8026703125,43.012778125,13.8026703125C43.012778125,13.8026703125,43.012778125,13.8026703125,43.012778125,13.8026703125ZM24.716378125,49.4324203125C24.716378125,49.4324203125,24.147478125,49.7296203125,24.147478125,49.7296203125C24.147478125,49.7296203125,24.721378125,50.8280203125,24.721378125,50.8280203125C24.721378125,50.8280203125,25.287478125,49.7256203125,25.287478125,49.7256203125C25.287478125,49.7256203125,24.716378125,49.4324203125,24.716378125,49.4324203125C24.716378125,49.4324203125,24.716378125,49.4324203125,24.716378125,49.4324203125ZM24.470978125,5.5057803125C24.470978125,5.5057803125,5.853672125,13.2094803125,5.853672125,13.2094803125C5.853672125,13.2094803125,6.344588125,14.3958703125,6.344588125,14.3958703125C6.344588125,14.3958703125,24.961878125,6.6921703125,24.961878125,6.6921703125C24.961878125,6.6921703125,24.470978125,5.5057803125,24.470978125,5.5057803125C24.470978125,5.5057803125,24.470978125,5.5057803125,24.470978125,5.5057803125ZM5.862484125,14.3994503125C5.862484125,14.3994503125,24.479778125,21.7821203125,24.479778125,21.7821203125C24.479778125,21.7821203125,24.953078125,20.588620312499998,24.953078125,20.588620312499998C24.953078125,20.588620312499998,6.335778125,13.2059203125,6.335778125,13.2059203125C6.335778125,13.2059203125,5.862484125,14.3994503125,5.862484125,14.3994503125C5.862484125,14.3994503125,5.862484125,14.3994503125,5.862484125,14.3994503125ZM24.956678125,21.7807203125C24.956678125,21.7807203125,43.252978125,14.3980103125,43.252978125,14.3980103125C43.252978125,14.3980103125,42.772578125,13.207340312500001,42.772578125,13.207340312500001C42.772578125,13.207340312500001,24.476178125,20.590020312500002,24.476178125,20.590020312500002C24.476178125,20.590020312500002,24.956678125,21.7807203125,24.956678125,21.7807203125C24.956678125,21.7807203125,24.956678125,21.7807203125,24.956678125,21.7807203125ZM43.261978125,13.2110203125C43.261978125,13.2110203125,24.965578125,5.5073083125,24.965578125,5.5073083125C24.965578125,5.5073083125,24.467278125,6.6906403125,24.467278125,6.6906403125C24.467278125,6.6906403125,42.763478125,14.3943603125,42.763478125,14.3943603125C42.763478125,14.3943603125,43.261978125,13.2110203125,43.261978125,13.2110203125C43.261978125,13.2110203125,43.261978125,13.2110203125,43.261978125,13.2110203125ZM24.074478125,21.1854203125C24.074478125,21.1854203125,24.074478125,49.4324203125,24.074478125,49.4324203125C24.074478125,49.4324203125,25.358378125,49.4324203125,25.358378125,49.4324203125C25.358378125,49.4324203125,25.358378125,21.1854203125,25.358378125,21.1854203125C25.358378125,21.1854203125,24.074478125,21.1854203125,24.074478125,21.1854203125C24.074478125,21.1854203125,24.074478125,21.1854203125,24.074478125,21.1854203125ZM25.285378125,49.1350203125C25.285378125,49.1350203125,6.6681181249999995,13.5053703125,6.6681181249999995,13.5053703125C6.6681181249999995,13.5053703125,5.5301501250000005,14.0999803125,5.5301501250000005,14.0999803125C5.5301501250000005,14.0999803125,24.147478125,49.7296203125,24.147478125,49.7296203125C24.147478125,49.7296203125,25.285378125,49.1350203125,25.285378125,49.1350203125C25.285378125,49.1350203125,25.285378125,49.1350203125,25.285378125,49.1350203125ZM42.441678125,13.5094203125C42.441678125,13.5094203125,24.145378125,49.1390203125,24.145378125,49.1390203125C24.145378125,49.1390203125,25.287478125,49.7256203125,25.287478125,49.7256203125C25.287478125,49.7256203125,43.583778125,14.0959403125,43.583778125,14.0959403125C43.583778125,14.0959403125,42.441678125,13.5094203125,42.441678125,13.5094203125C42.441678125,13.5094203125,42.441678125,13.5094203125,42.441678125,13.5094203125Z',
symbolSize:30,
silent: false ,
// data:[
// {name: '555', value:[114.502461, 38.045474, 10], id:'hlkdhgloadhlah'},
// {name: '666', value:[112.899414, 28.232638, 10], id:"hdfoshdfosahdfoashdfoahsdf"},
// ],
data:commData,
tooltip: {
show:true,
trigger: 'item',
itemStyle: {
color: '#fff',
},
formatter: function (params) {
return `<div class="title" style="font-size: 25px;color:#fff; line-height: 25px;font-size: 18px;">${params.name}</div>`
},
},
itemStyle: {
color: '#e7954d',
},
emphasis: {
label: {
show: false,
color:'#fff',
},
itemStyle: {
color: "#00ffc0",
},
},
}
],
};
return option;
};
3.注册点击事件
- 根据点击事件中seriesType值判断是点击的地图还是散点图
myChart.on("click", (e) => {
if(e.seriesType == "map3D"){
const newName = e.name;
if (e.value.level === "district"){
alert("该地区已经无法下钻");
return;
};
historyMapData.value.push(e.value);// 添加历史记录
initMap(myChart, newName, e.value.adcode); // 初始化地图
}else{
jumpToPage(e);
}
});
4.参考案例：
5.代码
<template>
<div class="map-chart" ref="mapEchart"></div>
</template>
<script setup>
import { ref, onMounted, watchEffect, computed, watch } from "vue";
import { ElMessage } from 'element-plus'
import { getCenterMapStatistics, } from '@/api/apiList'
import * as echarts from "echarts";
import "echarts-gl"; //3D地图插件
import { useRouter, useRoute } from 'vue-router'
const router = useRouter();
const route = useRoute();
import axios from "axios";
const mapEchart = ref();
const chartDom = ref(null);
// 处理地图数据
const handleFormateData = (mapData,countData=[]) => {
let map_datas = mapData || [];
if(countData.length){
countData.map(item => {
map_datas.map((cItem,cIdx) =>{
if(cItem.name === item.name){
map_datas[cIdx].value = {
...map_datas[cIdx].value,
...item
}
}
})
})
}
return map_datas;
}
// 切换页面
const jumpToPage = (params) => {
// 实现页面跳转后清除地图实例
chartDom.value.clear();
}
/**
* 初始化地图
*/
// 定义echarts方法
const chartMap = async () => {
const myChart = echarts.init(mapEchart.value);// 初始化dom
chartDom.value = myChart;
initMap(myChart, "china", "100000"); // 初始化map
myChart.on("click", (e) => { // 添加点击事件
if(e.seriesType == "map3D"){
const newName = e.name;
if (e.value.level === "district"){
alert("该地区已经无法下钻");
return;
};
historyMapData.value.push(e.value);// 添加历史记录
initMap(myChart, newName, e.value.adcode); // 初始化地图
}else{
jumpToPage(e);
}
});
window.addEventListener("resize", () => {//让可视化地图跟随浏览器大小缩放
myChart.resize();
});
};
const initMap = async (chartDOM , geoName, adcode) => {// 初始化图表
chartDOM.clear();// 清除echarts实例
let mapData = await getMapJSON(adcode, geoName); // 请求map的json
let plotData1 = [];//散点图数据1（可动态获取）
let plotData2 = [];//散点图数据1（可动态获取）
const option = getOption(geoName, mapData, plotData1, plotData2);// 图表配置项
chartDOM.setOption(option);// 渲染配置
};
/**
* 地图配置项
*/
// 请求地图json数据，并过滤成地图data配置项
const getMapJSON = async (adcode = 100000, geoName) => {
const res = await axios.get(`https://geo.datav.aliyun.com/areas_v3/bound/geojson?code=${adcode}_full`);
echarts.registerMap(geoName, res.data); // 重新注册地图
const mapData = res.data.features.map((item) => {// 过滤json数据
return {
value: item.properties,
name: item.properties.name,
};
});
return mapData;
};
// 图表生成配置项
/**
* @description:
* @param {*} geoName：地图名称
* @param {*} mapData：地图数据
* @param {*} plotData1:散点数据
* @param {*} plotData2:散点数据
* @return {*}
*/
const getOption = (geoName, mapData, plotData1=[], plotData2=[]) => {
// 图表配置项
const option = {
tooltip: {
show: true, // 提示框
trigger: "item",
backgroundColor: 'rgba(255, 255, 255, 0)',
borderWidth: 0,
padding: 0,
renderMode:'html',
appendToBody:'true',
className:'custom-tooltip-box',
formatter: function (params) {
let keys = Object.keys(params.data.value);
let html;
if(params.seriesType === 'map3D' && keys.includes('orgNum')){
// 可在JS文件单独引入CSS文件(import 'xx.css';)，这里把CSS文件里定义的样式复制到style
html = `<div class="custom-tooltip-box" style="width: 263px;height: 170px;font-size: 18px;padding: 28px 20px;box-sizing: border-box;background-image: url('/modal-bk.png');background-size: 100% 100%;">`;
html += `<div class="title" style="font-size: 25px;color:#29F1FAFF;line-height: 25px;font-size: 18px;">${params.name}</div>`;
html += `<div class="row" style="margin-top: 10px;">`;
html += `<span class="label" style="font-size: 18px;color: #fff;margin-right: 6px;">社区服务中心：</span>`;
html += `<span style="color: #fff; font-size: 18px;" class="content">${params.value.communityNum}</span>`;
html += `</div>`;
html += `<div class="row" style="margin-top: 10px;">`;
html += `<span class="label" style="font-size: 18px;color: #fff;margin-right: 6px;">养老服务机构：</span>`;
html += `<span style="color: #fff; font-size: 18px;" class="content">${params.value.orgNum}</span>`;
html += `</div>`;
html += `<div class="row" style="margin-top: 10px;">`;
html += `<span class="label" style="font-size: 18px;color: #fff;margin-right: 6px;">住宅小区：</span>`;
html += `<span style="color: #fff; font-size: 18px;" class="content">${params.value.residenceNum}</span>`;
html += `</div>`;
html += `</div>`;
}else if(params.seriesType === 'scatter3D' ) {
html += `<div class="title" style="font-size: 25px;color:#fff; line-height: 25px;font-size: 18px;">${params.name}</div>`
}else{
html = ''
}
return html;
},
},
geo3D: {
zlevel: -10,
map: geoName, // 地图类型。echarts-gl 中使用的地图类型同 geo 组件相同
// data: mapData, //这里比较重要：获得过滤后的data，这样点击事件时就能获得这个data的值
regionHeight: 5,//地图高度
// top:60,
// left:-30,
shading: "realistic",
realisticMaterial: {
detailTexture: "./1.png",
},
itemStyle: {
borderWidth: 3,
borderColor: "#33fefe",//地图边界颜色
color: "#1970c3",
opacity: 1,
},
label: {
show: geoName == 'china' ? false : true, // 是否显示标签（地图区域名称）。
color: "#fff",
fontSize: 14,
formatter: (e) => {
return ` ${e.name} `;
},
},
emphasis: {
label: {
show: true,
color:'#fff',
},
itemStyle: {
// color: "transparent",
color: "#043f93",
},
},
light: {
// 光照相关的设置。在 shading 为 'color' 的时候无效。 光照的设置会影响到组件以及组件所在坐标系上的所有图表。合理的光照设置能够让整个场景的明暗变得更丰富，更有层次。
main: {
// 场景主光源的设置，在 globe 组件中就是太阳光。
color:'#33fefe',//地图边缘颜色
intensity: 120, //主光源的强度。[ default: 1 ]
shadow: true, //主光源是否投射阴影。默认关闭。 开启阴影可以给场景带来更真实和有层次的光照效果。但是同时也会增加程序的运行开销。
shadowQuality: 'high', // 阴影的质量。可选'low', 'medium', 'high', 'ultra' [ default: 'medium' ]
alpha: 0, // 主光源绕 x 轴，即上下旋转的角度。配合 beta 控制光源的方向。[ default: 40 ]
beta: 0, // 主光源绕 y 轴，即左右旋转的角度。[ default: 40 ]
},
ambient: {
// 全局的环境光设置。
color: '#fff', // 环境光的颜色。[ default: #fff ]
intensity: 1, // 环境光的强度。[ default: 0.2 ]
},
},
postEffect:{
bloom:{
enable:true,
bloomIntensity:1,
}
},
viewControl: {
// // 用于鼠标的旋转，缩放等视角控制。
// projection: 'perspective', // 投影方式，默认为透视投影'perspective'，也支持设置为正交投影'orthographic'。
// autoRotate: false, // 是否开启视角绕物体的自动旋转查看。[ default: false ]
// autoRotateDirection: 'cw', // 物体自传的方向。默认是 'cw' 也就是从上往下看是顺时针方向，也可以取 'ccw'，既从上往下看为逆时针方向。
// autoRotateSpeed: 10, // 物体自传的速度。单位为角度 / 秒，默认为10 ，也就是36秒转一圈。
// autoRotateAfterStill: 3, // 在鼠标静止操作后恢复自动旋转的时间间隔。在开启 autoRotate 后有效。[ default: 3 ]
// damping: 0, // 鼠标进行旋转，缩放等操作时的迟滞因子，在大于等于 1 的时候鼠标在停止操作后，视角仍会因为一定的惯性继续运动（旋转和缩放）。[ default: 0.8 ]
// rotateSensitivity: 1, // 旋转操作的灵敏度，值越大越灵敏。支持使用数组分别设置横向和纵向的旋转灵敏度。默认为1, 设置为0后无法旋转。 rotateSensitivity: [1, 0]——只能横旋转； rotateSensitivity: [0, 1]——只能纵向旋转。
// zoomSensitivity: 1, // 缩放操作的灵敏度，值越大越灵敏。默认为1,设置为0后无法缩放。
// panSensitivity: 1, // 平移操作的灵敏度，值越大越灵敏。默认为1,设置为0后无法平移。支持使用数组分别设置横向和纵向的平移灵敏度
// panMouseButton: 'left', // 平移操作使用的鼠标按键，支持：'left' 鼠标左键（默认）;'middle' 鼠标中键 ;'right' 鼠标右键(注意：如果设置为鼠标右键则会阻止默认的右键单。)
// rotateMouseButton: 'left', // 旋转操作使用的鼠标按键，支持：'left' 鼠标左键;'middle' 鼠标中键（默认）;'right' 鼠标右键(注意：如果设置为鼠标右键则会阻止默认的右键单。)
distance: isCity ? 220 : 120, // [ default: 100 ] 默认视角距离主体的距离，对于 grid3D 和 geo3D 等其它组件来说是距离中心原点的距离,对于 globe 来说是距离地球表面的距离。在projection 为'perspective'的时候有效。
minDistance: 60, // [ default: 40 ] 视角通过鼠标控制能拉近到主体的最小距离。在 projection 为'perspective'的时候有效。
maxDistance: 280, // [ default: 400 ] 视角通过鼠标控制能拉远到主体的最大距离。在 projection 为'perspective'的时候有效。
alpha: 90, // 视角绕 x 轴，即上下旋转的角度。配合 beta 可以控制视角的方向。[ default: 40 ]
beta: 10, // 视角绕 y 轴，即左右旋转的角度。[ default: 0 ]
// // minAlpha: 25, // 上下旋转的最小 alpha 值。即视角能旋转到达最上面的角度。[ default: 5 ]
// // maxAlpha: 360, // 上下旋转的最大 alpha 值。即视角能旋转到达最下面的角度。[ default: 90 ]
// // minBeta: -360, // 左右旋转的最小 beta 值。即视角能旋转到达最左的角度。[ default: -80 ]
// // maxBeta: 360, // 左右旋转的最大 beta 值。即视角能旋转到达最右的角度。[ default: 80 ]
// center: [-30, 60, 0], // 视角中心点，旋转也会围绕这个中心点旋转，默认为[0,0,0]。
// animation: true, // 是否开启动画。[ default: true ]
// animationDurationUpdate: 1000, // 过渡动画的时长。[ default: 1000 ]
// animationEasingUpdate: 'cubicInOut', // 过渡动画的缓动效果。[ default: cubicInOut ]
},
// itemStyle: {
// color: "transparent",
// shadowColor: 'rgba(22, 255, 255, 0.5)',
// shadowOffsetX:10,
// shadowOffsetY:10,
// shadowBlur: 10,
// },
},
series: [
{
zlevel: -9,
map: geoName, // 地图类型。echarts-gl 中使用的地图类型同 geo 组件相同
type: "map3D",
data: mapData,
// regionHeight: 5,//地图高度
// top:60,
// left:-30,
itemStyle: {
color: "#1970c3",
// borderWidth: 3,
// borderColor: "#33fefe",//地图边界颜色
// borderColor: "red",//地图边界颜色
// opacity: 1,
// shadowColor: 'rgba(22, 255, 255, 0.5)',
// shadowOffsetX:10,
// shadowOffsetY:10,
// shadowBlur: 10,
},
emphasis: {
label: {
show: false,
color:'#fff',
},
itemStyle: {
color: "#1b8cd5",
},
},
label: {
show: geoName == 'china' ? false : true, // 是否显示标签（地图区域名称）。
color: "#fff",
fontSize: 14,
formatter: (e) => {
return ` ${e.name} `;
},
},
shading: "realistic",
realisticMaterial: {
detailTexture: "./1.png",
},
light: {
// 光照相关的设置。在 shading 为 'color' 的时候无效。 光照的设置会影响到组件以及组件所在坐标系上的所有图表。合理的光照设置能够让整个场景的明暗变得更丰富，更有层次。
main: {
// 场景主光源的设置，在 globe 组件中就是太阳光。
color:'#33fefe',//地图边缘颜色
intensity: 120, //主光源的强度。[ default: 1 ]
shadow: true, //主光源是否投射阴影。默认关闭。 开启阴影可以给场景带来更真实和有层次的光照效果。但是同时也会增加程序的运行开销。
shadowQuality: 'high', // 阴影的质量。可选'low', 'medium', 'high', 'ultra' [ default: 'medium' ]
alpha: 0, // 主光源绕 x 轴，即上下旋转的角度。配合 beta 控制光源的方向。[ default: 40 ]
beta: 0, // 主光源绕 y 轴，即左右旋转的角度。[ default: 40 ]
},
ambient: {
// 全局的环境光设置。
color: '#fff', // 环境光的颜色。[ default: #fff ]
intensity: 1, // 环境光的强度。[ default: 0.2 ]
},
},
postEffect:{
bloom:{
enable:true,
bloomIntensity:1,
}
},
viewControl: {
// // 用于鼠标的旋转，缩放等视角控制。
// projection: 'perspective', // 投影方式，默认为透视投影'perspective'，也支持设置为正交投影'orthographic'。
// autoRotate: false, // 是否开启视角绕物体的自动旋转查看。[ default: false ]
// autoRotateDirection: 'cw', // 物体自传的方向。默认是 'cw' 也就是从上往下看是顺时针方向，也可以取 'ccw'，既从上往下看为逆时针方向。
// autoRotateSpeed: 10, // 物体自传的速度。单位为角度 / 秒，默认为10 ，也就是36秒转一圈。
// autoRotateAfterStill: 3, // 在鼠标静止操作后恢复自动旋转的时间间隔。在开启 autoRotate 后有效。[ default: 3 ]
// damping: 0, // 鼠标进行旋转，缩放等操作时的迟滞因子，在大于等于 1 的时候鼠标在停止操作后，视角仍会因为一定的惯性继续运动（旋转和缩放）。[ default: 0.8 ]
// rotateSensitivity: 1, // 旋转操作的灵敏度，值越大越灵敏。支持使用数组分别设置横向和纵向的旋转灵敏度。默认为1, 设置为0后无法旋转。 rotateSensitivity: [1, 0]——只能横旋转； rotateSensitivity: [0, 1]——只能纵向旋转。
// zoomSensitivity: 1, // 缩放操作的灵敏度，值越大越灵敏。默认为1,设置为0后无法缩放。
// panSensitivity: 1, // 平移操作的灵敏度，值越大越灵敏。默认为1,设置为0后无法平移。支持使用数组分别设置横向和纵向的平移灵敏度
// panMouseButton: 'left', // 平移操作使用的鼠标按键，支持：'left' 鼠标左键（默认）;'middle' 鼠标中键 ;'right' 鼠标右键(注意：如果设置为鼠标右键则会阻止默认的右键单。)
// rotateMouseButton: 'left', // 旋转操作使用的鼠标按键，支持：'left' 鼠标左键;'middle' 鼠标中键（默认）;'right' 鼠标右键(注意：如果设置为鼠标右键则会阻止默认的右键单。)
distance: isCity ? 220 : 120, // [ default: 100 ] 默认视角距离主体的距离，对于 grid3D 和 geo3D 等其它组件来说是距离中心原点的距离,对于 globe 来说是距离地球表面的距离。在projection 为'perspective'的时候有效。
minDistance: 60, // [ default: 40 ] 视角通过鼠标控制能拉近到主体的最小距离。在 projection 为'perspective'的时候有效。
maxDistance: 280, // [ default: 400 ] 视角通过鼠标控制能拉远到主体的最大距离。在 projection 为'perspective'的时候有效。
alpha: 90, // 视角绕 x 轴，即上下旋转的角度。配合 beta 可以控制视角的方向。[ default: 40 ]
beta: 10, // 视角绕 y 轴，即左右旋转的角度。[ default: 0 ]
// // minAlpha: 25, // 上下旋转的最小 alpha 值。即视角能旋转到达最上面的角度。[ default: 5 ]
// // maxAlpha: 360, // 上下旋转的最大 alpha 值。即视角能旋转到达最下面的角度。[ default: 90 ]
// // minBeta: -360, // 左右旋转的最小 beta 值。即视角能旋转到达最左的角度。[ default: -80 ]
// // maxBeta: 360, // 左右旋转的最大 beta 值。即视角能旋转到达最右的角度。[ default: 80 ]
// center: [-30, 60, 0], // 视角中心点，旋转也会围绕这个中心点旋转，默认为[0,0,0]。
// animation: true, // 是否开启动画。[ default: true ]
// animationDurationUpdate: 1000, // 过渡动画的时长。[ default: 1000 ]
// animationEasingUpdate: 'cubicInOut', // 过渡动画的缓动效果。[ default: cubicInOut ]
},
// itemStyle: {
// color: "transparent",
// shadowColor: 'rgba(22, 255, 255, 0.5)',
// shadowOffsetX:10,
// shadowOffsetY:10,
// shadowBlur: 10,
// },
},
{
name: 'name1',
type: 'scatter3D',
zlevel: -8,
coordinateSystem: 'geo3D',
symbol:'path://M8.6669921875......',
symbolSize:[30,26],
silent: false ,
data:plotData1,
itemStyle: {
color: '#44f3fb',
},
label:{
show: false,
},
emphasis: {
label: {
show: false,
color:'#fff',
},
itemStyle: {
color: "#00ffc0",
},
},
},
{
name: 'name2',
type: 'scatter3D',
zlevel: -8,
coordinateSystem: 'geo3D',
symbol:'path://path://M8.......',
symbolSize:30,
silent: false ,
data:plotData2,
tooltip: {
show:true,
trigger: 'item',
itemStyle: {
color: '#fff',
},
formatter: function (params) {
return `<div class="title" style="font-size: 25px;color:#fff; line-height: 25px;font-size: 18px;">${params.name}</div>`
},
},
itemStyle: {
color: '#e7954d',
},
emphasis: {
label: {
show: false,
color:'#fff',
},
itemStyle: {
color: "#00ffc0",
},
},
}
],
};
return option;
};
/**
* 返回上级地图功能
*/
// 地图下钻历史记录
const historyMapData = ref([{ name: "china", adcode: 100000 }]);
// 返回上级地图
const backMap = () => {
const myChart = echarts.init(mapEchart.value);
historyMapData.value.pop();// 去除当前的地图信息
const len = historyMapData.value.length;
const newdata = historyMapData.value[len - 1]; // 获取上一级的地图信息
initMap(myChart, newdata?.name || "china", newdata?.adcode || 100000);// 重新渲染地图
};
onMounted(() => {
chartMap();// 挂载echart
});
</script>
本文单纯的只是对自己使用echarts 3D地图的一次记录，如果有更好更便捷的方法欢迎留言，一起进步。
