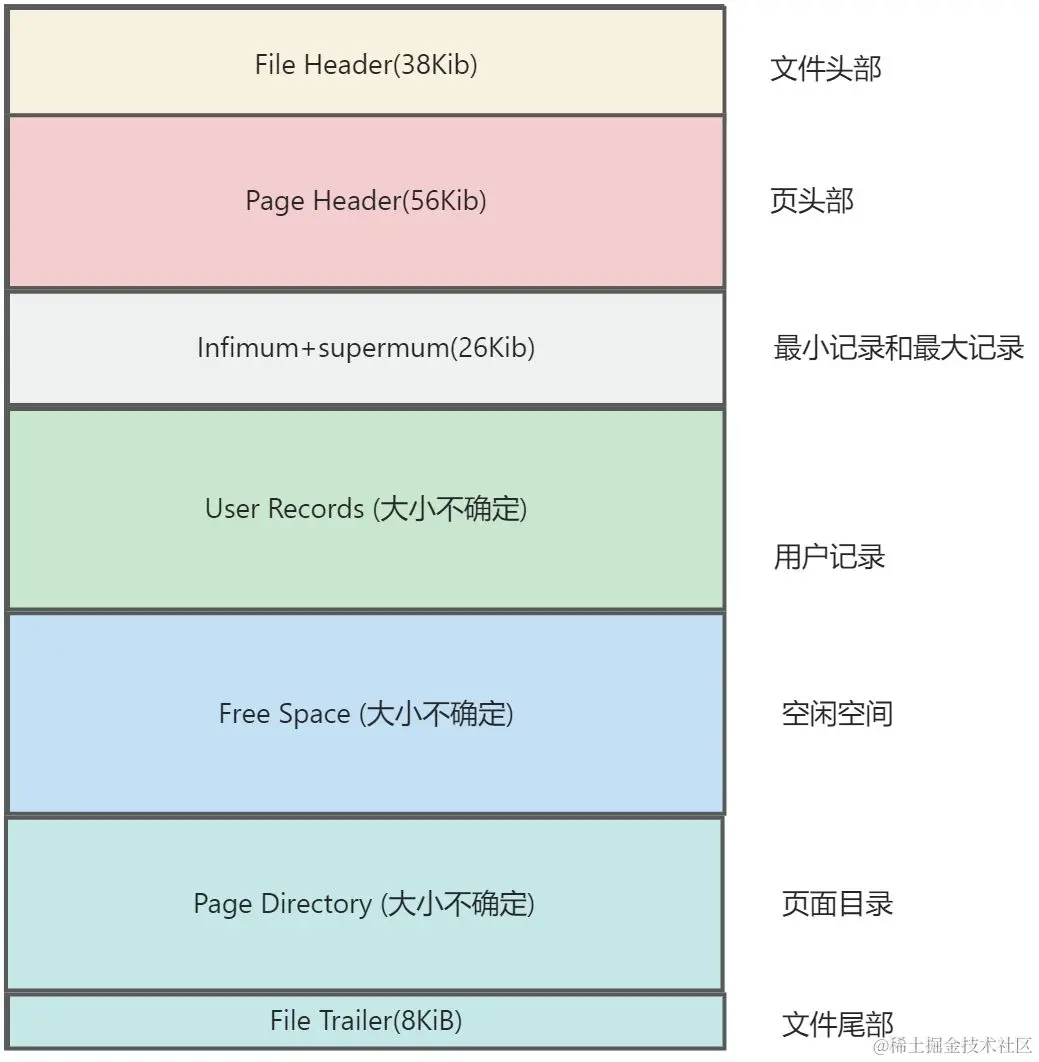

记录在页中的存储

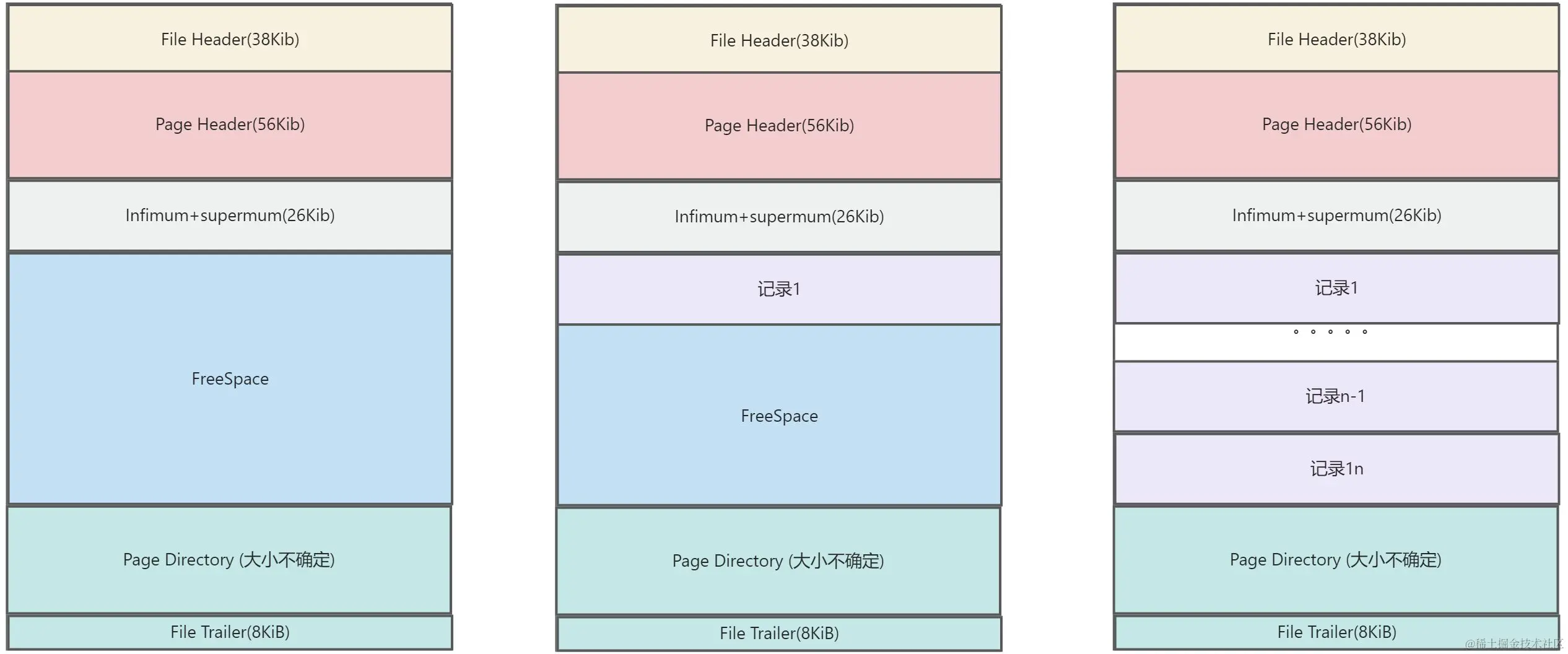

我们把我们的行数据存到User Records 这个部分。当这一页没有数据的时候，User Records这个部分的大小为0，当我们要插入一行数据的时候，会去向Free Space中申请空间，划分给User Records,当 Free Space的空间全部被User Records给替代时候，这个页就存满了，如果话有数据要插入的话，就要去申请新的页了。过程如下

记录头信息

先创建一个表，并且插入数据

mysql> create table page_demo(
    -> c1 int,
    -> c2 int,
    -> c3 varchar(10000),
    -> primary key(c1)
    -> ) charset=ascii row_format=Compact;

mysql> INSERT INTO page_demo VALUES(1, 100,
    -> 'aaaa'), (2, 200, 'bbbb'), (3, 300, 'cccc'), (4,
    -> 400, 'dddd');

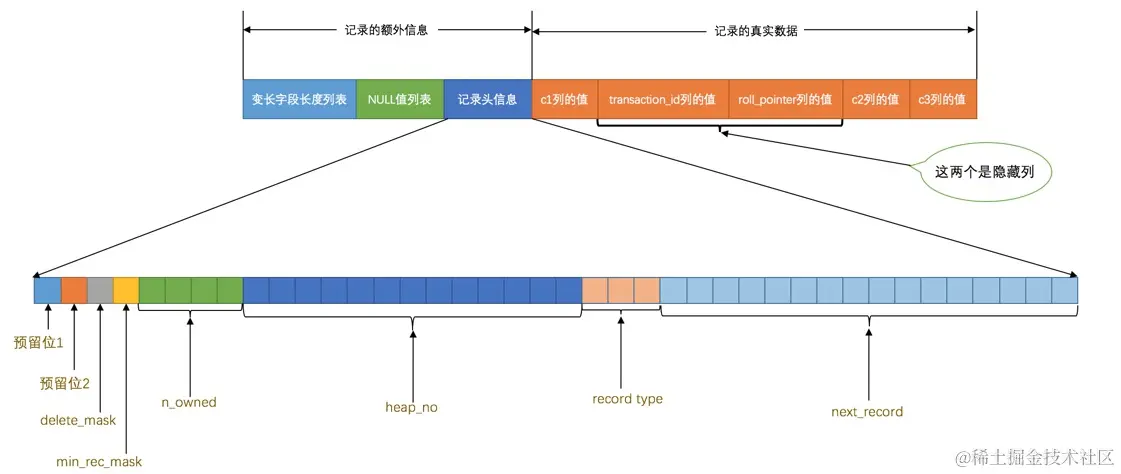

这个表的行格式如下图：

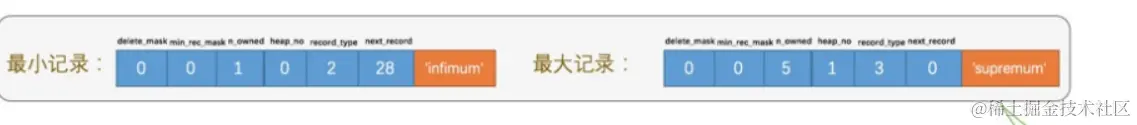

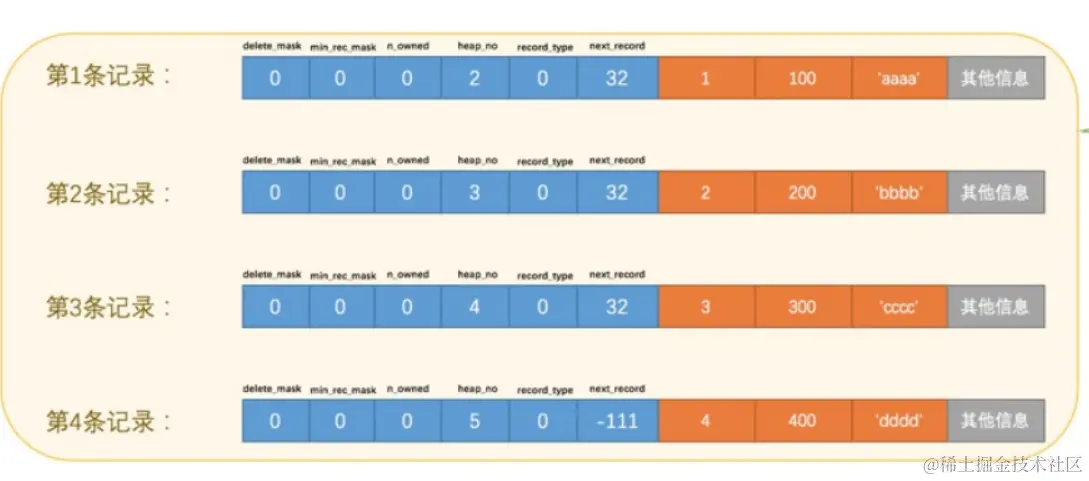

每条记录都有一个记录头信息：其中delete_mask 标记当前记录是否被删除：如果删除就是1，未删除就是0.为什么需要这个记录呢？因为直接删除会让数据页中的数据重新排序，而重新排序又会造成性能的消耗。所以就采用标志位的方式来记录该记录是否被删除。 min_rec_mas: B+树中，每层非叶子节点都会加入这个标记，0表示叶子节点。 n_owned: 表示在一个糟中，存储的记录个数 heap_no: 表示当前记录在页中的位置。比如上面我们插入的四条数据中在页中的位置分别是2,3,4,5。因为我们的主键是按顺序，1,2,3,4插入的，所以是这个顺序。为什么是2,3,4,5 因为在页中存在存在 Infimum+Supremum的部分。这个分别是页中的最小记录数，和最大记录数。因此最小记录数和最大记录数在页中的位置是0和1

record_type: 这个表示当前记录的类型：⼀共有4种类型的记录，0表示普通记录，1表示B+树⾮叶节点记录，2表示最⼩记录，3表示最⼤记录。从图中我们也可以看出来，我们⾃⼰插⼊的记录就是普通记录，它们的record_type值都是0，⽽最⼩记录和最⼤记录的record_type值分别为2和3。

next_record: 指向下一条记录的next_record。这个指向不是我们插入的顺序的下一条而是按主键顺序的下一条记录 Infimum记录（也就是最⼩记录）的下⼀条记录就本⻚中主键值最⼩的⽤户记录，⽽本⻚中主键值最⼤的⽤户记录的下⼀条记录就是 Supremum记录（也就是最⼤记录）

页目录 Page Directory

现在我们了解了页中的记录都是按照主键顺序-->形成的一个单链表如果我们要去查询，怎么查呢？比如查询一个 c1=3的数据？难道从infimum开始遍历整个链表吗？这样查询的效率是O（N）数据量小的时候查起来还好，数据量大了就很耗费性能了

所以InnoDB讲页中的记录分成了多个组。每个组对应一个插槽，会在Page Header中记录每个插槽中最大记录的next_record的地址通过2分查找对应数据在的插槽再在插槽中进行遍历查找我们要找的数据，因为一个插槽中的数据为1-8个，所以这个遍历很快

Page Header（页面头部）

因为要根据插槽去查找数据：页头部的信息有： Page_N_DIR_SLOTS 记录页中插槽的数量 PAGE_HEAP_TOP 记录未使用空间的最小地址---> 也就是从该地址开始就是Free Space PAGE_N_HEAP 本页中记录的数量（包括最大和最小记录） PAGE_FREE 第一个被删除的记录，所有被删除的记录也会组成一个单链表，方便重复利用 PAGE_DIRECTION 记录插入的方向 ,比如上一条插入的主键为1，这一条插入的主键为2，这个方向就是→ PAGE_N_DIRECTION 假设连续⼏次插⼊新记录的⽅向都是⼀致的，InnoDB会把沿着同⼀个⽅向插⼊记录的条数记下来，这个条数就⽤PAGE_N_DIRECTION这个状态表示。当然，如果最后⼀条记录的插⼊⽅向改变了的话，这个状态的值会被清零重新统计

File Header （文件头部）

File Header针对各种类型的⻚都通⽤，也就是说不同类型的⻚都会以File Header作为第⼀个组成部分，它描述了⼀些针对各种⻚都通⽤的⼀些信息，⽐⽅说这个⻚的编号是多少，它的上⼀个⻚、下⼀个⻚是谁

FIL_PAGE_SPACE_OR_CHKSUM ⻚的校验和（checksum值） FIL_PAGE_OFFSET 4字节⻚号 FIL_PAGE_PREV 4字节上⼀个⻚的⻚号 FIL_PAGE_NEXT 4字节下⼀个⻚的⻚号 FIL_PAGE_LSN 8字节⻚⾯被最后修改时置对（应英的⽂⽇名志是序：列 L 位 og Sequence Number） FIL_PAGE_TYPE 2字节该⻚的类型FIL_PAGE_FILE_FLUSH_LSN 8字节仅在系统表空间的⼀个⻚中定义，代表⽂件⾄少被刷新到了对应的LSN值 FIL_PAGE_ARCH_LOG_NO_OR_SPACE_ID 4 节字⻚属于哪个表空间
