题目
- apitabl的项目地址 github.com/apitable/ap… [ver1.4.0]
- 技术栈：
- backend-server [java8/11, SpringBoot2.7x][Java17中需要去掉服务的配置参数]
- room-server [NestJS]
- databus-server [多数据库中间层]
- gateway [Nginx]
- Redis
- RabbitMq
- mysql
- minio [OSS]
- 其他工具：liquibase(数据库变更管理)、JaCoCo(Java单元测试覆盖率) 等
- 部署，调试，找bug
解题思路
- 基于Docker的单一镜像部署
- 修改暴露端口，对外提供每项服务的Port 【在不熟悉代码的情况下，以便单独调试任何其中一个服务】
- 展示backend-server的调试
- 展示room-server的Automation逻辑(Action & trigger)
编写代码
环境：win10 + WSL2 + VSCode + Docket Desktop
1、先找个国内快速的Docker Registry镜像拉取 apitable/all-in-one:latest， 按照命令创建容器
docker run -d --name apitable_test --env ENABLE_QUEUE_WORKER=true -v ${PWD}/.data:/apitable -p 3306:3306 -p 5672:5672 -p 6379:6379 -p 80:80 -p 9000:9000 apitable/all-in-one:latest
其中环境变量 ENABLE_QUEUE_WORKER=true 打开 Automation功能
显然这几个端口还不足够调试 backend-server, 去到目录
\\wsl$\docker-desktop-data\data\docker\containers
找到对应的容器，文件夹前面字母和 $ docker ps 命令中列出的一样。
【修改之前退出Docker Desktop，不然会被缓存覆盖掉。】
已暴露端口：
- Minio：9000
- DataBus: 8625
- MySQL: 3306
- Rabbitmq: 5672
- Redis: 6379
- Web: 80
增加暴露端口：
- BackendServer: 8091 (把容器中的服务绑定到 8091(你可以随便改)，本机调试要起 8081 端口)
- room-server: 3002，3333，3334 [可以修改为绑定其他端口，以便本机调试不冲突]
修改文件 hostconfig.json 和 config.v2.json 如下：
hostconfig.json中：
"PortBindings": {
"3002/tcp": [
{
"HostIp": "0.0.0.0",
"HostPort": "3002"
}
],
"3306/tcp": [
{
"HostIp": "0.0.0.0",
"HostPort": "3306"
}
],
"3333/tcp": [
{
"HostIp": "0.0.0.0",
"HostPort": "3333"
}
],
"3334/tcp": [
{
"HostIp": "0.0.0.0",
"HostPort": "3334"
}
],
"5672/tcp": [
{
"HostIp": "0.0.0.0",
"HostPort": "5672"
}
],
"6379/tcp": [
{
"HostIp": "0.0.0.0",
"HostPort": "6379"
}
],
"80/tcp": [
{
"HostIp": "0.0.0.0",
"HostPort": "80"
}
],
"8081/tcp": [
{
"HostIp": "0.0.0.0",
"HostPort": "8091"
}
],
"9000/tcp": [
{
"HostIp": "0.0.0.0",
"HostPort": "9000"
}
]
}
config.v2.json 中：
"Config": {
"Hostname": "b51ad05802e9",
"Domainname": "",
"User": "",
"AttachStdin": false,
"AttachStdout": true,
"AttachStderr": true,
"ExposedPorts": {
"3002/tcp": {
},
"3306/tcp": {
},
"3333/tcp": {
},
"3334/tcp": {
},
"5672/tcp": {
},
"6379/tcp": {
},
"80/tcp": {
},
"8081/tcp": {
}
}
启动Docker Desktop，开启容器就可以访问http://localhost:80, 检查Automation Action&Trigger都可以正常使用。
2、调试backend-server
修改源代码中 backen-service/application/src/main/resource/application.yml
通常 api-docs或swagger-ui可以只开一个，以便支持knife4j
springdoc:
api-docs:
enabled: ${API_DOCS_ENABLED:true}
swagger-ui:
enabled: ${API_DOCS_ENABLED:true}
同级目录 default.properties 中
knife4j.enable=true
knife4j.setting.enable-open-api=true
knife4j.setting.language=en

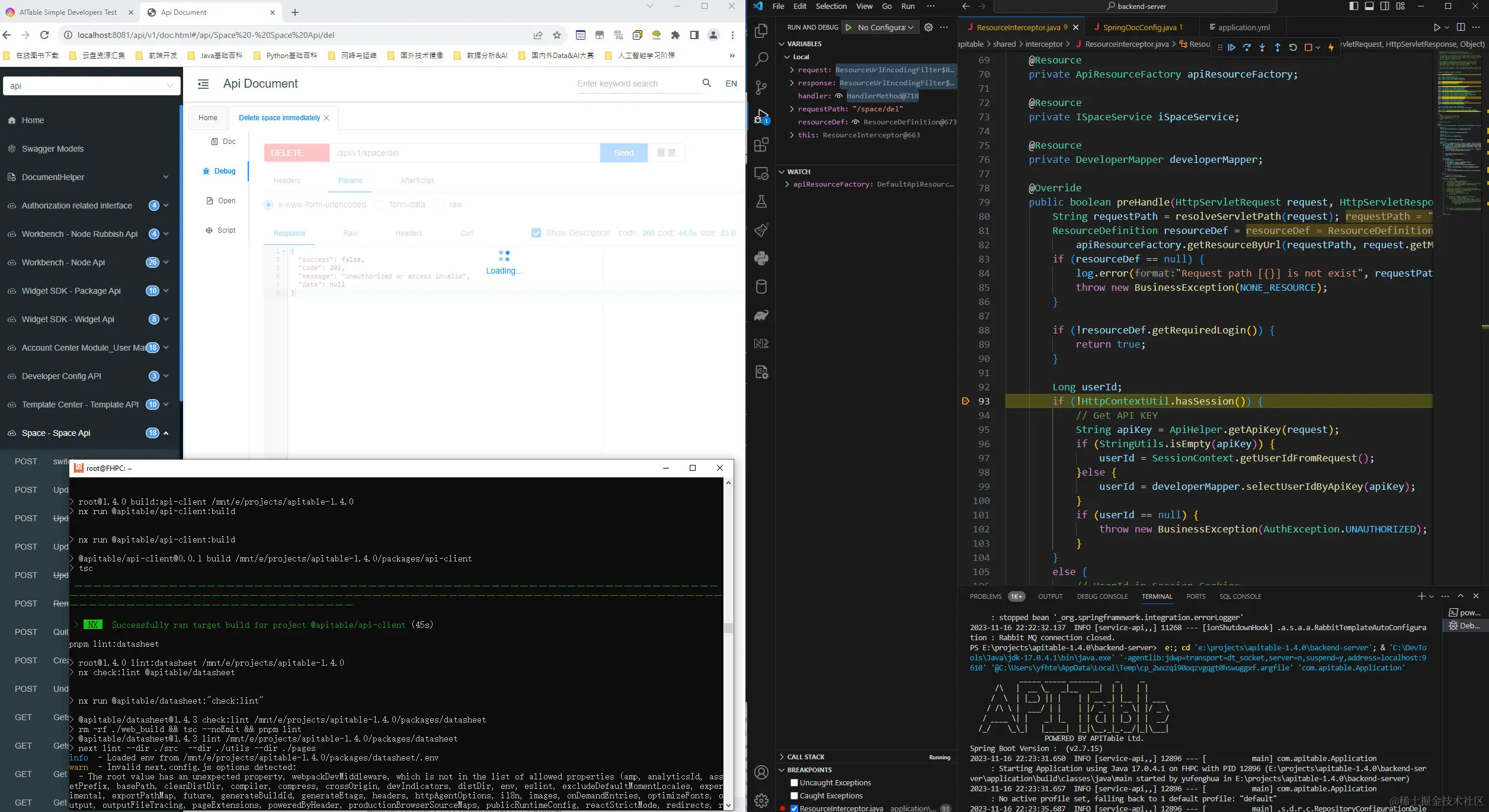

然后可以开始愉快的调试了
3、如何找bug
在上图的断点中，代码自定义了Annotation（ApiResource、GetResource、PostResource）在Controller初始化时收集提供的API接口信息集合，置于APIResourceFactory中，用于对访问的控制。其中因为路径配置的问题，存在这样的//space/capacity 路径记录。
@ApiResource(path = "/")
public class SpaceController {
@GetResource(path = "/space/capacity", requiredLogin = false)
public ResponseData<SpaceCapacityVO> capacity() {
}
}

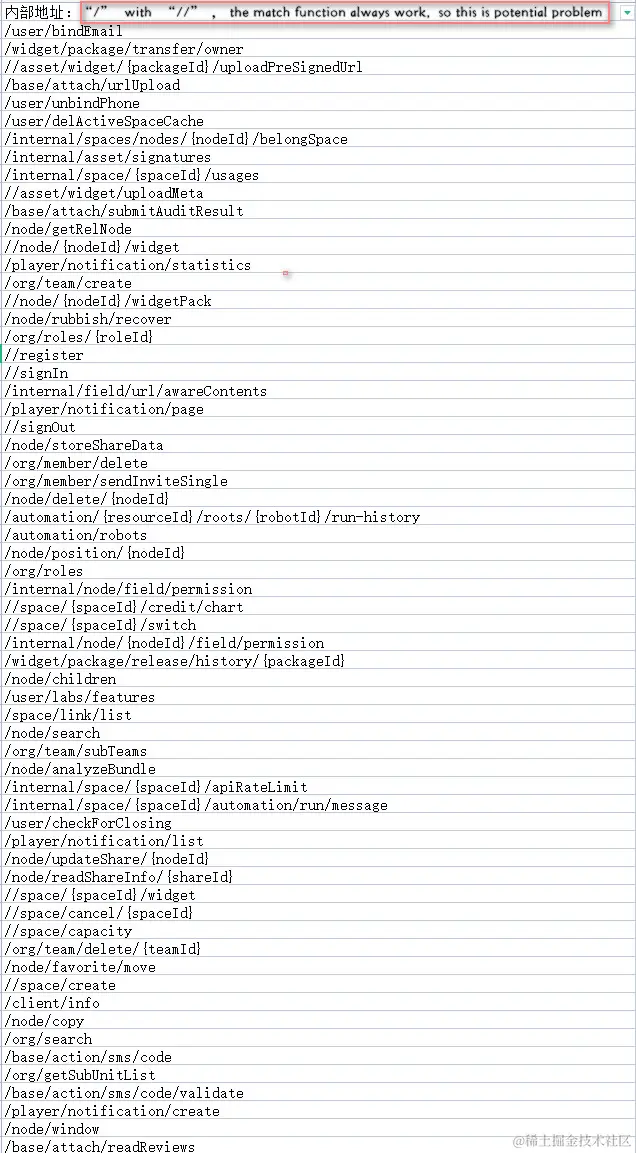

好在用户访问路径验证算法不是简单的字符串比较，让我们看看有多少这样的路径存在。
总共222个API中有43中这样的路径记录：
4、Automation Action&Trigger 的机制和用法
package/room-server/src/automation文件夹，是有相关的Action & Trigger 的定义和操作，它们的区别时Trigger会携带一个datasheetId，以便和数据表进行关联。
- action 定义数据和提供一些内部可调用的方法
- controller，提供 Action & Trigger 相关API，比如创建和存库操作。
- service，调用 Action & Trigger 的服务
循着调用路径一路向上能够找到 packages/core/src/automation_manager 里的相关调用机制。理解机制之后，写一个Action也比较容易。
import { AutomationAction } from "./actions/decorators/automation.action.decorator";
import { IActionResponse } from "./actions/interface/action.response";
import { IBaseAction, IUiSchema } from "./actions/interface/base.action";
import { sendMail } from "./actions/sms/index";
@AutomationAction("SendWarnMail")
export class SendWarnMailAction implements IBaseAction {
async endpoint(input: any): Promise<IActionResponse<any>> {
const mailRequest = {mailServer: { domain: "smtp.sina.com", port:"25"},
account: "xxx", password: "yyy",
to: input.addressList, subject: "Warn Email",
message: input.warnContent, template: "-- by xxx" };
return new Promise(resolve =>{
sendMail(mailRequest).then(resp =>{
resolve(resp)
})
});
}
getInputSchema() {
return {
type: "object",
properties: {
addressList: {
type: "string",
title: "addressList"
},
warnContent: {
type: "string",
title: "warnContent"
},
}
}
}
getUISchema(): IUiSchema {
return { };
}
getOutputSchema() {
return {
};
}
}
