vmware 测试 dpdk

bobz965
372 阅读9分钟

借图



1. 环境



root@dpdk:/home/bb# lscpu
Architecture:            x86_64
  CPU op-mode(s):        32-bit, 64-bit
  Address sizes:         45 bits physical, 48 bits virtual
  Byte Order:            Little Endian
CPU(s):                  8
  On-line CPU(s) list:   0-7
Vendor ID:               GenuineIntel
  Model name:            Intel(R) Core(TM) i7-10700F CPU @ 2.90GHz
    CPU family:          6
    Model:               165
    Thread(s) per core:  1
    Core(s) per socket:  1
    Socket(s):           8
    Stepping:            5
    BogoMIPS:            5808.01
    Flags:               fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush mmx fxsr sse sse2 ss syscall nx pdpe1gb rdtscp lm constant_tsc arch_perfmon nopl xto
                         pology tsc_reliable nonstop_tsc cpuid tsc_known_freq pni pclmulqdq ssse3 fma cx16 pcid sse4_1 sse4_2 x2apic movbe popcnt aes xsave avx f16c rdrand hypervisor lahf_l
                         m abm 3dnowprefetch invpcid_single pti ssbd ibrs ibpb stibp fsgsbase tsc_adjust bmi1 avx2 smep bmi2 invpcid rdseed adx smap clflushopt xsaveopt xsavec xgetbv1 xsave
                         s arat flush_l1d arch_capabilities
Virtualization features:
  Hypervisor vendor:     VMware
  Virtualization type:   full
Caches (sum of all):
  L1d:                   256 KiB (8 instances)
  L1i:                   256 KiB (8 instances)
  L2:                    2 MiB (8 instances)
  L3:                    128 MiB (8 instances)
NUMA:
  NUMA node(s):          1
  NUMA node0 CPU(s):     0-7
Vulnerabilities:
  Gather data sampling:  Unknown: Dependent on hypervisor status
  Itlb multihit:         Not affected
  L1tf:                  Mitigation; PTE Inversion
  Mds:                   Vulnerable: Clear CPU buffers attempted, no microcode; SMT Host state unknown
  Meltdown:              Mitigation; PTI
  Mmio stale data:       Vulnerable: Clear CPU buffers attempted, no microcode; SMT Host state unknown
  Retbleed:              Mitigation; IBRS
  Spec rstack overflow:  Not affected
  Spec store bypass:     Mitigation; Speculative Store Bypass disabled via prctl and seccomp
  Spectre v1:            Mitigation; usercopy/swapgs barriers and __user pointer sanitization
  Spectre v2:            Mitigation; IBRS, IBPB conditional, STIBP disabled, RSB filling, PBRSB-eIBRS Not affected
  Srbds:                 Unknown: Dependent on hypervisor status
  Tsx async abort:       Not affected



root@dpdk:/home/bb# driverctl -v list-devices | grep -i net
0000:02:01.0 e1000 (82545EM Gigabit Ethernet Controller (Copper) (PRO/1000 MT Single Port Adapter))
0000:02:05.0 e1000 (82545EM Gigabit Ethernet Controller (Copper) (PRO/1000 MT Single Port Adapter))


# 可以看到现在默认的网卡类型是 e1000

e1000 "一词是指计算机中使用的一种网络接口卡（NIC）。它特别与英特尔的 PRO/1000 系列网络适配器有关。在提供的示例中，"e1000 "与 Linux 错误信息和网卡配置有关。它通常用于识别网卡类型，或指示与网络连接或驱动程序类型有关的问题。
在 Linux 环境中，"e1000 "通常与英特尔的 PRO/1000 网络连接有关，可能出现在错误信息中或网卡配置过程中。在讨论网卡类型和配置的 DPDK（数据平面开发工具包）和 VMware 中也与此相关。
e1000 网卡以其兼容性和广泛使用而著称，但可能存在某些局限性，如潜在的网络性能问题。因此，有人建议将默认的 e1000 网卡修改为 VMware 中的 vmnet3 等替代选项，以改善网络性能。
e1000 "的具体含义可能因使用环境而异，但一般是指一种网络接口卡，尤其是与英特尔 PRO/1000 系列相关的网络接口卡。

2. 使用 vfio-pci 驱动

输入输出内存管理单元（IOMMU）是从用户空间安全驱动支持 DMA 的硬件所必需的，因此也是使用 VFIO 的先决条件。但并非所有系统都有 IOMMU，因此需要检查硬件是否支持 IOMMU，以及 BIOS 设置中是否启用了 IOMMU（英特尔系统上的 VT-d 或 Directed I/O 虚拟化技术）。

最后，还需要在内核中分拆启用 IOMMU。为此，在内核命令行中添加 intel_iommu=on（英特尔系统）或 amd_iommu=on（AMD 系统）。此外，建议使用 iommu=pt 选项，它可以提高主机设备的 IO 性能。

系统启动后，检查 /sys/kernel/iommu_groups/ 目录的内容。**如果该目录非空，则说明 IOMMU 设置成功。 **

要将其永久添加到内核命令行，请将其附加到 /etc/default/grub 中的 GRUB_CMDLINE_LINUX 后执行：


GRUB_CMDLINE_LINUX="intel_iommu=on iommu=pt default_hugepagesz=1GB hugepagesz=1G hugepages=8"


# grub2-mkconfig -o /boot/grub2/grub.cfg

# grub-mkconfig -o /boot/grub/grub.cfg

update-grub

reboot


ls -l /sys/kernel/iommu_groups/
# 这个可能不准确

查看 dmesg 确认启用 iommu

root@dpdk:/home/bb# dmesg | grep -i -e DMAR -e IOMMU
[    0.000000] Command line: BOOT_IMAGE=/vmlinuz-5.15.0-88-generic root=/dev/mapper/ubuntu--vg-ubuntu--lv ro intel_iommu=on iommu=pt default_hugepagesz=1GB hugepagesz=1G hugepages=8
[    0.071023] Kernel command line: BOOT_IMAGE=/vmlinuz-5.15.0-88-generic root=/dev/mapper/ubuntu--vg-ubuntu--lv ro intel_iommu=on iommu=pt default_hugepagesz=1GB hugepagesz=1G hugepages=8
[    0.071023] DMAR: IOMMU enabled
[    3.746151] iommu: Default domain type: Passthrough (set via kernel command line)

/sys/kernel/iommu_groups/ 目录包含子目录，每个子目录代表一个 IOMMU 组。如果启用 IOMMU 后该目录为空，可能有以下几个原因。
IOMMU 配置：确保系统中正确配置了 IOMMU。这包括检查 BIOS/UEFI 设置以启用 IOMMU 支持，并确保正确设置内核参数以启用 IOMMU。
设备支持：验证系统中的设备是否支持 IOMMU 并正确分配到 IOMMU 组。某些设备可能不支持 IOMMU，或需要特定配置才能正确分配到 IOMMU 组。
内核参数：检查内核参数，确保 IOMMU 已正确初始化。这可能需要设置 iommu=on 或 intel_iommu=on（英特尔系统）或 amd_iommu=on（AMD 系统）内核参数。
驱动程序支持：确保 IOMMU 支持所需的驱动程序已加载并正常运行。某些设备可能需要特定的驱动程序或驱动程序配置才能与 IOMMU 协同工作。
内核版本：验证正在使用的内核版本是否支持系统中的特定 IOMMU 功能和硬件。

请务必查阅系统文档、硬件规格和相关内核文档，以确保 IOMMU 在系统上得到正确配置和支持。
/sys/kernel/iommu_groups/ 目录应包含代表 IOMMU 组的子目录，每个组都包含分配给该组的设备。如果启用 IOMMU 后，该目录仍然为空，则有必要进一步调查系统配置和硬件支持情况



root@dpdk:/home/bb/dpdk/usertools# ethtool -i ens37
driver: e1000
version: 5.15.0-88-generic
firmware-version:
expansion-rom-version:
bus-info: 0000:02:05.0
supports-statistics: yes
supports-test: yes
supports-eeprom-access: yes
supports-register-dump: yes
supports-priv-flags: no

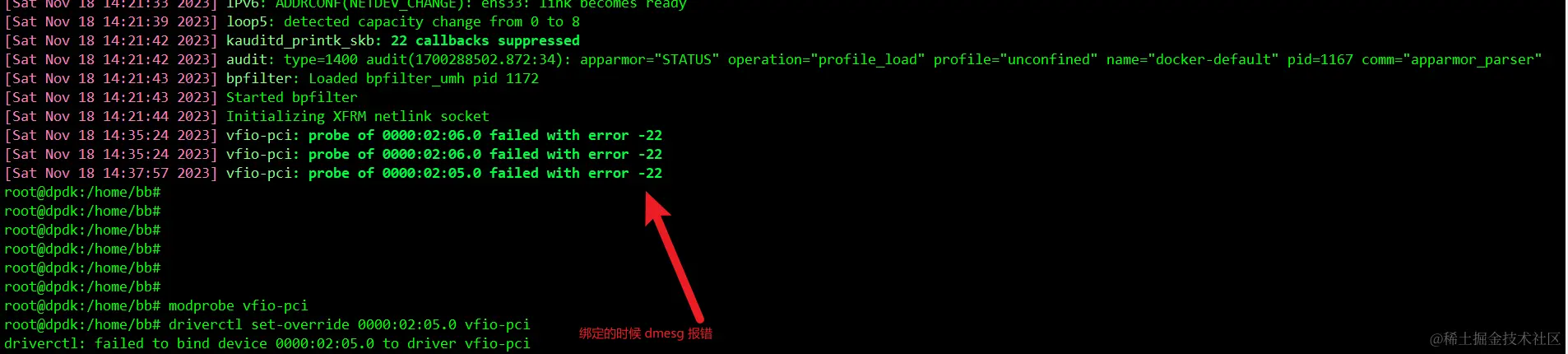

这个问题其实还是 iommu 的问题，可以使用不安全的 iommu 来绕过该问题。 但是如果真的要使用 iommu，这个绕过其实没有解决问题：

vfio-noiommu 与标准 vfio 的区别
vfio-noiommu 与标准 vfio 的主要区别在于是否支持 IOMMU（输入输出内存管理单元）。
标准 vfio：该版本的 VFIO（虚拟功能 I/O）支持 IOMMU，IOMMU 是一个将设备 I/O 地址映射到虚拟地址的硬件单元，可为设备提供内存保护和隔离。
2
.
vfio-noiommu：另一方面，vfio-noiommu 是 VFIO 的一种变体，不支持 IOMMU。当系统没有 IOMMU 或不需要 IOMMU 时，可以使用它。不过，除非必要，一般不建议启用 vfio-noiommu。
5
.
总之，vfio-noiommu 与标准 vfio 的主要区别在于是否支持 IOMMU，vfio-noiommu 用于没有 IOMMU 或不需要 IOMMU 的情况。

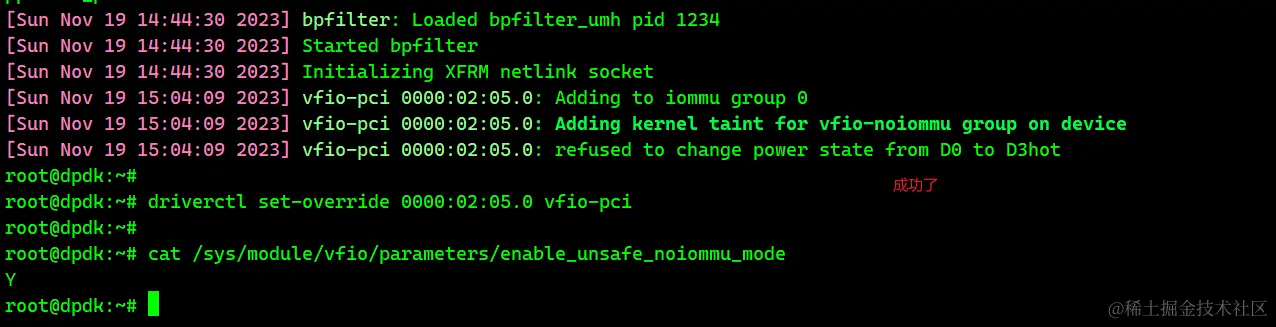

modprobe vfio enable_unsafe_noiommu_mode=1
echo 1 > /sys/module/vfio/parameters/enable_unsafe_noiommu_mode


参考: github.com/openvswitch…

vfio 如果用不了，可以尝试下 igb_uio


git clone http://dpdk.org/git/dpdk-kmods
cd dpdk-kmods/linux/igb_uio/
apt install make gcc
make

modprobe uio
insmod igb_uio.ko


root@dpdk:/home/bb/dpdk-kmods/linux/igb_uio# ethtool -i ens37
driver: e1000
version: 5.15.0-88-generic
firmware-version:
expansion-rom-version:
bus-info: 0000:02:05.0
supports-statistics: yes
supports-test: yes
supports-eeprom-access: yes
supports-register-dump: yes
supports-priv-flags: no
root@dpdk:/home/bb/dpdk-kmods/linux/igb_uio# driverctl set-override 0000:02:05.0 igb_uio
root@dpdk:/home/bb/dpdk-kmods/linux/igb_uio#
root@dpdk:/home/bb/dpdk-kmods/linux/igb_uio# dmesg -T | tail -n 10
[Sat Nov 18 15:18:55 2023] Started bpfilter
[Sat Nov 18 15:18:55 2023] Initializing XFRM netlink socket
[Sat Nov 18 15:35:50 2023] igb_uio: loading out-of-tree module taints kernel.
[Sat Nov 18 15:35:50 2023] igb_uio: module verification failed: signature and/or required key missing - tainting kernel
[Sat Nov 18 15:35:50 2023] igb_uio: Unknown symbol __uio_register_device (err -2)
[Sat Nov 18 15:35:50 2023] igb_uio: Unknown symbol uio_event_notify (err -2)
[Sat Nov 18 15:35:50 2023] igb_uio: Unknown symbol uio_unregister_device (err -2)
[Sat Nov 18 15:36:26 2023] igb_uio: Use MSIX interrupt by default
[Sat Nov 18 15:38:26 2023] igb_uio 0000:02:05.0: mapping 1K dma=0x114a92000 host=00000000892dc17f
[Sat Nov 18 15:38:26 2023] igb_uio 0000:02:05.0: unmapping 1K dma=0x114a92000 host=00000000892dc17f
root@dpdk:/home/bb/dpdk-kmods/linux/igb_uio#

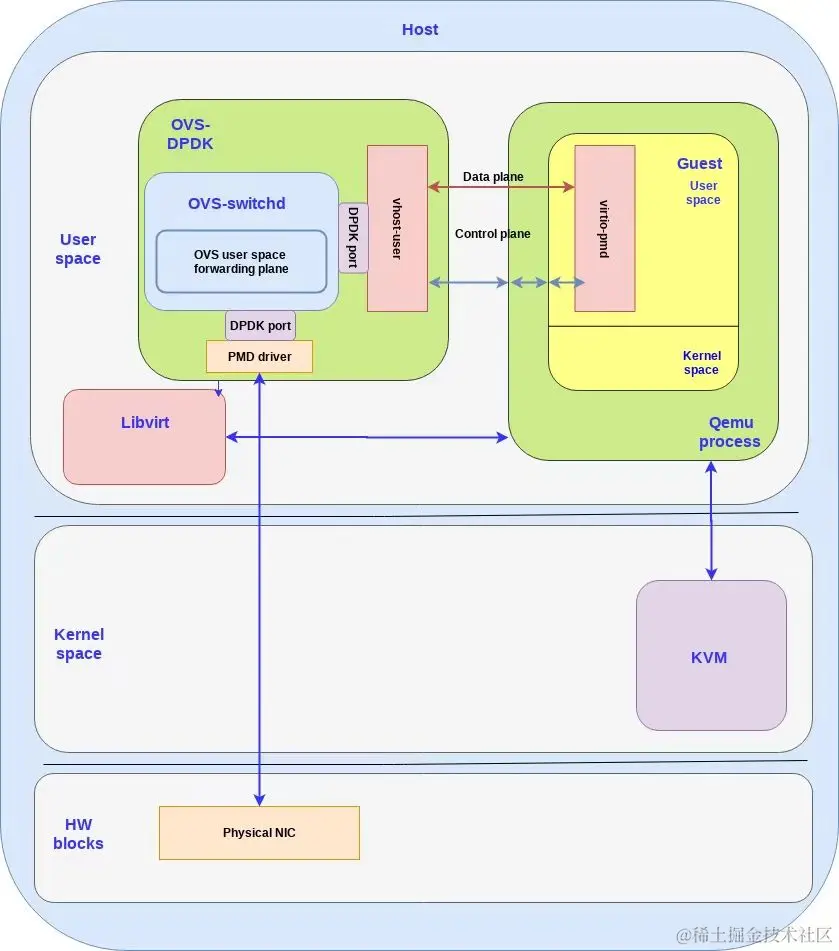

参考 ovs-dpdk 给 vfio 权限

$ modprobe vfio-pci
$ /usr/bin/chmod a+x /dev/vfio
$ /usr/bin/chmod 0666 /dev/vfio/*
$ $DPDK_DIR/usertools/dpdk-devbind.py --bind=vfio-pci eth1
$ $DPDK_DIR/usertools/dpdk-devbind.py --status

参考: docs.openvswitch.org/en/latest/i…

参考：

1. dpdk 中的 AVX512

AVX-512在DPDK中并不是默认使用的，但可以在运行时由应用程序通过EAL API选择，也可以由用户通过命令行参数进行选择

1

.AVX-512在DPDK中主要用于内存复制，可以在一次传输中进行计算和复制结果，以最大化吞吐量

3

.AVX-512指令集在处理N维数据方面具有优势，例如64位双精度浮点矢量、32位单精度浮点矢量、64位整数矢量和32位整数矢量等

4

.总的来说，AVX-512在DPDK中可以提供更好的性能，特别是在处理大规模数据、AI计算、图像/音视频处理、数据分析、科学计算、数据加密和压缩等密集型计算应用场景中

5

.

2. igb_uio 对比 uio_pci_generic

igb_uio 和 uio_pci_generic 的比较
igb_uio 和 uio_pci_generic 都是 DPDK（数据平面开发工具包）中的内核模块，用于将网络接口卡（NIC）绑定到用户空间驱动程序。下面是根据现有信息对两者进行的比较：
IGB_UIO
支持 VF（虚拟功能）设备：igb_uio 支持在主机上创建 VF 设备，因此适用于需要 VF 设备的情况

DPDK 中的使用：igb_uio 在 DPDK 中一直用于将特定网卡绑定到用户空间驱动程序中。
uio_pci_generic
VF 设备支持：与 igb_uio 不同，uio_pci_generic 不支持创建 VF 设备。
DPDK 中的用法：对于缺乏传统中断的设备，如缺乏 VF 虚拟函数的设备，uio_pci_generic 可用于替代 igb_uio。
总之，igb_uio 适用于需要 VF 设备支持的情况，而 uio_pci_generic 可用于缺乏传统中断的设备。在 DPDK 中，这两个模块都用于将网卡绑定到用户空间驱动程序。
需要注意的是，igb_uio 和 uio_pci_generic 之间的选择取决于网络接口卡的具体要求和当前的使用情况。
