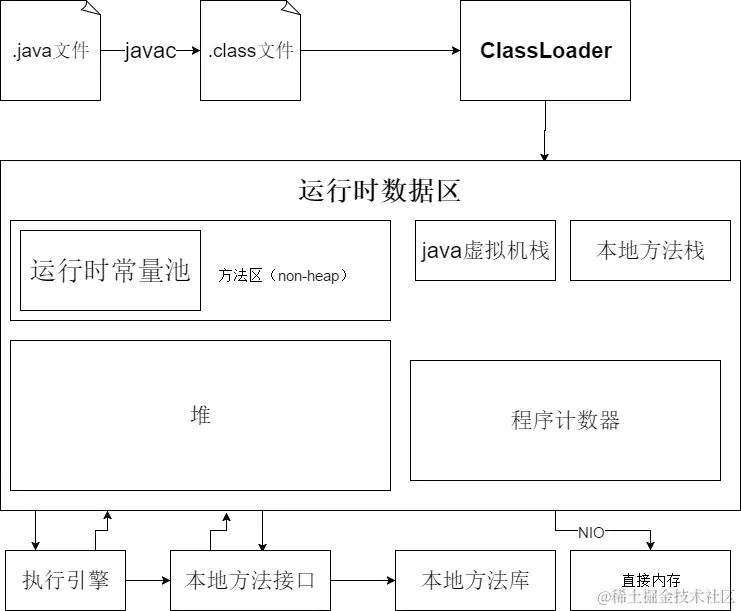

java内存区域

程序计数器

特点：

  • 较小的内存空间
  • 当前线程所执行的字节码的行号指示器，用于选取下一条需要执行的字节码指令。分支，循环，跳转，异常处理，线程恢复等基础功能都需要依赖这个计数器来完成。
  • 线程私有，每个线程都会分配一个独立的程序计数器，记录当前线程执行到哪一行字节码。
  • 没有规定任何OutOfMemoryError情况的内存区域

虚拟机栈

特点：

  • 线程私有
  • java方法执行的时候，会创建一个栈帧
  • 异常：StackOverflowError，OutOfMemoryErrorunable to create new native thread

栈帧：

  • 局部变量表
    • 基本数据类型
    • 对象引用
    • returnAddress
    • long,double会占用两个局部变量空间（slot）
  • 操作数栈
  • 动态链接
  • 方法出口

本地方法栈：

与虚拟机栈非常相似，区别不过就是虚拟机栈执行的是java方法，而本地方法栈则是执行的native方法。

java堆

特点：

  • 线程共享
  • 存放的是对象实例以及数组
  • GC主要区域
  • 三个部分：
    • 新生代(Eden,FromSurvivor, ToSurvivor)
    • 老年代
    • 永久代
  • OOM: java heap space

逻辑上有三个部分：新生区（young），养老区(Old  Tenure)，永久区（Perm）java8以后称永久区为元空间

物理上只有两个部分：新生区（young），养老区(Old  Tenure)，元空间在本地内存中，不在JVM中！

GC的主要区域是young,old。

具体放到垃圾回收那一部分来说明

方法区

方法区又被称为非堆（Non-Heap）

通过jdk工具jconsole可以了解：

特点：

  • 线程共享。
  • 类字节码加载到内存中的具体存储位置就是方法区。
  • JIT编译得到的机器码。
  • 专门服务于字符串的字符串常量池。

具体主要包含如下几个内容：

  • 类信息：类的版本，字段，方法，接口和父类等信息。
  • 方法信息：方法的名称和修饰符（入参，返回值，访问标志等），以及方法的字节码。
  • 静态变量：静态变量属于类，因此存储在方法区而非堆上。
  • 运行时常量池：此分区对应类字节码中的常量池，存储字面量和符号引用，每一个类会对应一个运行时常量池。
    • 字面量：String a = "b"，基本类型的常量(final修饰的变量)。
    • 符号引用：类的全限定名，字段名称及其描述符，方法名及其描述符。
  • 字符串常量池：专门服务于字符串，避免String对象重复创建，减少内存开销，与运行时常量池不同的是，字符串常量池是可以类之间共享的。
  • JIT编译代码缓存：JIT编译得到的机器码

在HotSpot虚拟机、java7版本中已经将永久代的静态变量和运行时常量池转移到了堆中，其余则存储在jvm的非堆内存中。java8使用元空间代替之前的永久代。存储位置为本地内存。

为什么使用元空间代替永久代？

官方解释：

  1. 融合HotSpot与JRockit而做出的努力，JRockit没有永久代。
  2. oom,指定的PermGen区的大小为8M，由于PermGen中类的元数据信息在每次FullGC的时候可能被收集，回收率都偏低；
  3. PermGen分配多大的空间很难确定，依赖很多因素：jvm加载的class总数，常量池大小，方法大小等。

直接内存

特点：

  1. Direct Memory并不是运行时数据区的一部分，也不是java虚拟机规范定义的内存区域。
  2. OOM
  3. NIO，使用一种基于Channel和Buffer的IO方式，可以使用native方法直接分配直接内存，然后通过一个存储在DirectByteBuffer的对象中。
  4. -XX:MaxDireceMemory

运行时异常运行时数据区相关异常

程序计数器

此区域内是线程私有的，切不会抛出任何异常。如果这一部分抛出异常，那程序的执行就会非常混乱了。

虚拟机栈

此区域会抛出:

  1. StackOverflowError
  2. OutofMemoryError

抛出StackOverflowError的原因：

  1. 如果线程请求的栈深度大于虚拟机所允许的最大深度，将会抛出StackOverflowError的错误。

模拟：

  1. 设置-Xss的大小，可以设置的比较小
  2. 定义大量的本地变量，增大此栈帧中的本地变量表的长度。

Demo:

private int stackLength = 1;

public void recursion(){
 stackLength ++;
 recursion();
}

/*
	设置-Xss的大小，可以设置的比较小
	-Xss128k
*/
public static void main(String[] args) {
 StackOverFlowDemo demo = new StackOverFlowDemo();
 try {
  demo.recursion();
 } catch (Throwable e) {
  System.out.println("current stack depth: " + demo.stackLength);
  throw e;
 }
}
/*
output:
current stack depth: 993
Exception in thread "main" java.lang.StackOverflowError
	at com.shawn.jvm.StackOverFlowDemo.recursion(StackOverFlowDemo.java:13)
	at com.shawn.jvm.StackOverFlowDemo.recursion(StackOverFlowDemo.java:14)
*/

private static long stackLength = 0;

private static void test() {
  long l1, l2, l3, l4, l5, l6, l7, l8, l9, l10,
      l11, l12, l13, l14, l15, l16, l17, l18, l19, l20,
      l21, l22, l23, l24, l25, l26, l27, l28, l29, l30,
      l31, l32, l33, l34, l35, l36, l37, l38, l39, l40,
      l41, l42, l43, l44, l45, l46, l47, l48, l49, l50,
      l51, l52, l53, l54, l55, l56, l57, l58, l59, l60,
      l61, l62, l63, l64, l65, l66, l67, l68, l69, l70,
      l71, l72, l73, l74, l75, l76, l77, l78, l79, l80,
      l81, l82, l83, l84, l85, l86, l87, l88, l89, l90,
      l91, l92, l93, l94, l95, l96, l97, l98, l99, l100;
  stackLength++;
  test();

  l1 = l2 = l3 = l4 = l5 = l6 = l7 = l8 = l9 = l10 =
      l11 = l12 = l13 = l14 = l15 = l16 = l17 = l18 = l19 = l20 =
          l21 = l22 = l23 = l24 = l25 = l26 = l27 = l28 = l29 = l30 =
              l31 = l32 = l33 = l34 = l35 = l36 = l37 = l38 = l39 = l40 =
                  l41 = l42 = l43 = l44 = l45 = l46 = l47 = l48 = l49 = l50 =
                      l51 = l52 = l53 = l54 = l55 = l56 = l57 = l58 = l59 = l60 =
                          l61 = l62 = l63 = l64 = l65 = l66 = l67 = l68 = l69 = l70 =
                              l71 = l72 = l73 = l74 = l75 = l76 = l77 = l78 = l79 = l80 =
                                  l81 = l82 = l83 = l84 = l85 = l86 = l87 = l88 = l89 = l90 =
                                      l91 = l92 = l93 = l94 = l95 = l96 = l97 = l98 = l99 = l100 = 0;
}

public static void main(String[] args) {
  try{
    test();
  }catch (Throwable t){
    System.err.println("stack length: " + stackLength);
    throw t;
  }
}

抛出OutofMemoryError的原因：

  1. 如果虚拟机的栈内存允许动态扩展，当扩展栈容量无法申请到足够的内存时就会抛出OutofMemoryError

模拟：

假设操作系统分配给每个进程的内存限制最大是2G，jvm通过参数设置了java heap和Method area的最大内存，假设是512m，直接内存也可以通过参数指定，比如512M，再加上jvm本身使用的内存空间，pc寄存器的内存使用状态可以忽略，那还是2G-0.5G*3=512M左右是留给java虚拟机栈和java本地方法栈的，如果这部分的空间因为虚拟机栈的动态扩展，也会操作无法申请到足够的内存，导致oom。

DEMO:

while (true){
  new Thread(() -> {
    while (true){
      System.out.println("11111");
    }
  }).start();
}

注意：不要在window系统上运行，会造成系统卡死。

异常信息：

unable to create new native thread

本地方法栈

与java虚拟机栈类似。

堆

是OOM的主要发生区域。

异常信息： java heap space

模拟：只需要不断的创建对象，并且保证GC Root到对象之间有可达路径来避免对象被回收。

/**
 * VM -Args -Xms6m -Xmx6m -XX:+HeapDumpOnOutOfMemoryError
 * 演示运行时数据区-java heap中出现的OOM异常情况
 * @author shawn
 */
public class HeapDemo {

 public static void main(String[] args) {
  List<Object> list = new ArrayList<>();
  int i = 0;
  try {
   while (true){
    byte[] bytes = new byte[1024];
    list.add(bytes);
    i++;
   }
  } catch (Throwable e) {
   long maxMemory = Runtime.getRuntime().maxMemory();
   long totalMemory = Runtime.getRuntime().totalMemory();
   System.out.println("i = " + i);
   System.out.println("maxMemory = " + maxMemory);
   System.out.println("totalMemory = " + totalMemory);
   throw e;
  }
 }
}

注意：生成的内存映射文件可以是Eclipse的MAT工具进行分析

方法区

运行时常量池

主要异常: OOM

异常信息：

使用的vm args: -XX:PermSize=6M -XX:MaxPermSize=6M

  1. jdk7之前（不包括7），例如jdk6的异常信息：PermGen space
  2. jdk7之后包括7，继续使用-XX:MaxPermSize或者Jdk8及其以后的版本的参数-XX:MaxMetaspaceSize,都不会复现PermGen space这种异常信息。是因为从jdk7开始，把之前存放在方法区的字符串常量池迁移到了java堆中了。所以修改方法区的容量对该测试用例毫无意义了，但是使用-Xmx设置最大的堆内存容量为6M，会看到java heap space的异常信息。

DEMO:

/**
 * jdk7之前的版本，不包括7： vm -Args: -XX:PermSize=6M -XX:MaxPermSize=6M
 * jdk7及其以后的版本：vm -Args: -Xms10m -Xmx10m -XX:+PrintGCDetails
 * @author shawn
 */
public class RuntimeConstantPoolOOMDemo {
 static String  base = "string";
 public static void main(String[] args) {
  List<String> list = new ArrayList<String>();
  for (int i=0;i< Integer.MAX_VALUE;i++){
   String str = base + base;
   base = str;
   list.add(str.intern());
  }
 }
}

注意：

String str = new StringBuilder("计算机").append("软件").toString();
System.out.println("str.intern() == str: " + (str.intern() == str));

String java = "虚拟机";
String str2 = new StringBuilder("虚拟").append("机").toString();
System.out.println("java.intern() == str2: " + (java.intern() == str2));

上面的代码如果在jdk6的运行结果都是false，在7及其以后的版本一个true, 一个false。

原因：

  1. jdk6：intern方法会把首次遇到的字符串实例复制到perm的字符串常量池中存储，返回的也是永久代里面的这个字符串实例的引用，但是StringBuilder创建的对象字符串实例是在java堆中，必然不可能是同一个引用，所以是false。
  2. =>jdk7: 因为现在字符串常量池已经迁移到了java堆中，那只需要记录一次首次出现的字符串实例引用即可。因此intern()返回的引用和由StringBuilder创建的那个字符串实例就是同一个。

非堆其他区域

public static void main(String[] args){
    while(true){
        Enhancer enhancer = new Enhancer();
        enhancer.setSuperclass(OOMObject.class);
        enhancer.setUseCache(false);
        enhancer.setCallback(new MethodInterceptor() {
            @Override
            public Object intercept(Object obj, Method method, Object[] args, MethodProxy methodProxy) throws Throwable {
                return methodProxy.invokeSuper(obj, args);
            }
        });
        enhancer.create();
    }

    static class OOMObject{

    }
}

jdk7: PermGen space

直接内存

容量可以通过-XX:MaxDirectMemorySize参数来指定。

public static void main(String[] args) throws Throwable {
 System.out.println("配置的MaxDirectMemorySize"
  + VM.maxDirectMemory()/(double)1024/1024+"MB");

 TimeUnit.SECONDS.sleep(2);

 // ByteBuffer.allocate(); 分配JVM的堆内存，属于GC管辖
 // ByteBuffer.allocateDirect() ; // 分配本地OS内存，不属于GC管辖
 ByteBuffer byteBuffer = ByteBuffer.allocateDirect(6 * 1024 * 1024);
 // java.lang.OutOfMemoryError: Direct buffer memory
}

异常信息：Direct buffer memory

其余OOM相关的错误

参考文章：

英文原文：plumbr.io/outofmemory…

中文参考：renfufei.blog.csdn.net/article/det…
