【专业课学习】《数据库原理》第五章习题

5.1 在E-R图中，如果有10个实体，9个联系，其中1:1、1:n和n:m联系均为3个，则把E-R图转换为关系模型后，关系模式的理想个数是多少个。

每个实体需要一个单独的表来记录，因此首先需要10个表（关系模式）。

一对一和一对多联系不需要新建额外的表。

多对多联系需要新建一张额外的表来记录关系，因此还需要3张表。

综上，共需要13个表（关系模式）。

5.2 在蓝天物流数据库BlueSky中，需要管理供应商、项目、零件、仓库和职工的相关信息及其应用

需求如下：

（1）供应商信息包括商号、商名、城市和电话等。

（2）项目信息包括项目号、项目名、单位和负责人等。

（3）仓库信息包括仓库号、面积和电话等。

（4）零件信息包括零件号、名称、规格和单价。

（5）职工信息包括工号、姓名、年龄和职称。

（6）一个供应商可以供应多个项目的多个零件，一个项目可以接收多个供应商的多个零件，接收供应的零件后，需要给出供应量。

（7）一个仓库可以存放多种零件，一种零件可以存放在多个仓库中，同时给出仓库存放零件的库存量。

（8）一个仓库聘用多个职工，一个职工只能在一个仓库工作，同时签约合同期限；职工之间具有领导与被领导关系，领导需要添加职务补助。

要求绘制BlueSky的E-R图，并转换为相应的关系模式，同时指明主键和外键。

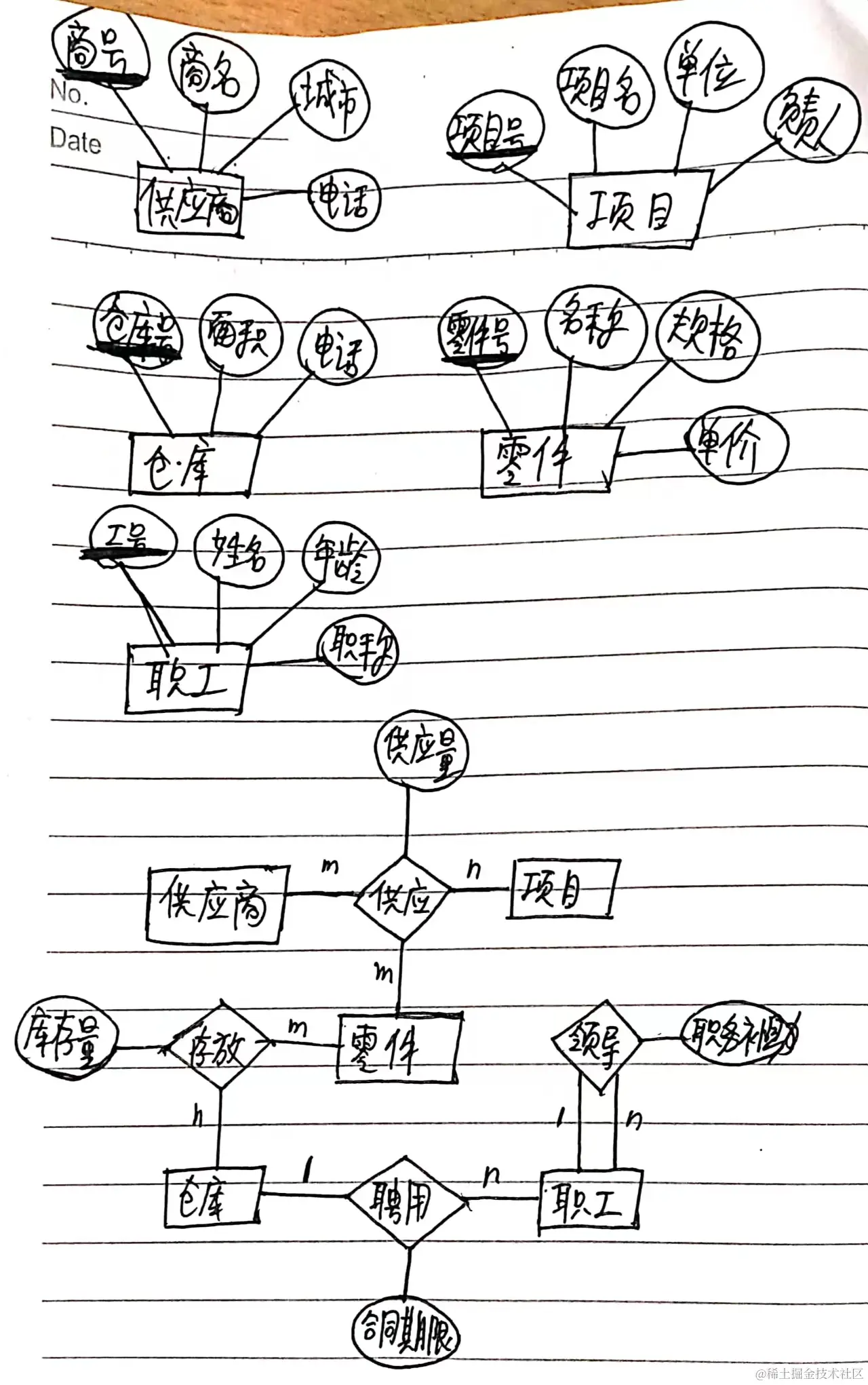

E-R图如下：

关系模式分析如下：

(1) 首先不考虑表之间的联系，先为各个实体建表

$供应商(\underline{商号} , 商名, 城市, 电话)$

$项目(\underline{项目号}, 项目名, 单位, 负责人)$

$仓库(\underline{仓库号}, 面积, 电话)$

$零件(\underline{零件号}, 名称, 价格, 规格, 单价)$

$职工(\underline{工号}, 姓名, 年龄, 职称)$

(2) 建立多对多表

$供应(\underline{\widetilde{商号}, \widetilde{项目号}, \widetilde{零件号}}, 供应量)$

$存放(\underline{\widetilde{仓库号}, \widetilde{零件号}}, 库存量)$

(3) 修改实体表，采用归并到多端实体的方式，归并不同表之间一对一或一对多关系

$职工(\underline{工号}, 姓名, 年龄, 职称, \widetilde{仓库号}, 合同期限)$

(4) 采用归并到多端实体的方式，处理同一张表内的自联系关系

$职工(\underline{工号}, 姓名, 年龄, 职称, \widetilde{仓库号}, 合同期限, \widetilde{领导上司}, 职务补助)$

"领导上司"字段为一个链接到本表"工号"字段的外键，其意义表示当前职工的领导上司的工号是多少。

综合(1)(2)(3)(4)，最终得到的关系模式如下：

$供应商(\underline{商号} , 商名, 城市, 电话)$

$项目(\underline{项目号}, 项目名, 单位, 负责人)$

$仓库(\underline{仓库号}, 面积, 电话)$

$零件(\underline{零件号}, 名称, 价格, 规格, 单价)$

$职工(\underline{工号}, 姓名, 年龄, 职称, \widetilde{仓库号}, 合同期限, \widetilde{领导上司}, 职务补助)$

$供应(\underline{\widetilde{商号}, \widetilde{项目号}, \widetilde{零件号}}, 供应量)$

$存放(\underline{\widetilde{仓库号}, \widetilde{零件号}}, 库存量)$

5.3 在运输公司数据库TranInfo中，需要管理车队、车辆和司机的基本信息。即：

（1）车队信息包括车队号、车队名和人数等。

（2）车辆信息包括车号、厂家和出厂日期等

（3）司机信息包括司机号、姓名和电话等。

要求：

车队与司机之间存在聘用联系，每个车队可聘用多个司机，但是每个司机只能应聘于一个车队，车队聘用司机有个聘期；

车队与车辆之间存在拥有联系，每个车队拥有多辆汽车，但是每辆车只能属于一个车队；

司机与车辆之间存在着驾驶联系，司机驾驶车辆有驾驶里程，每个司机可以驾驶多辆汽车，每辆汽车可以被多个司机驾驶。

完成如下任务：

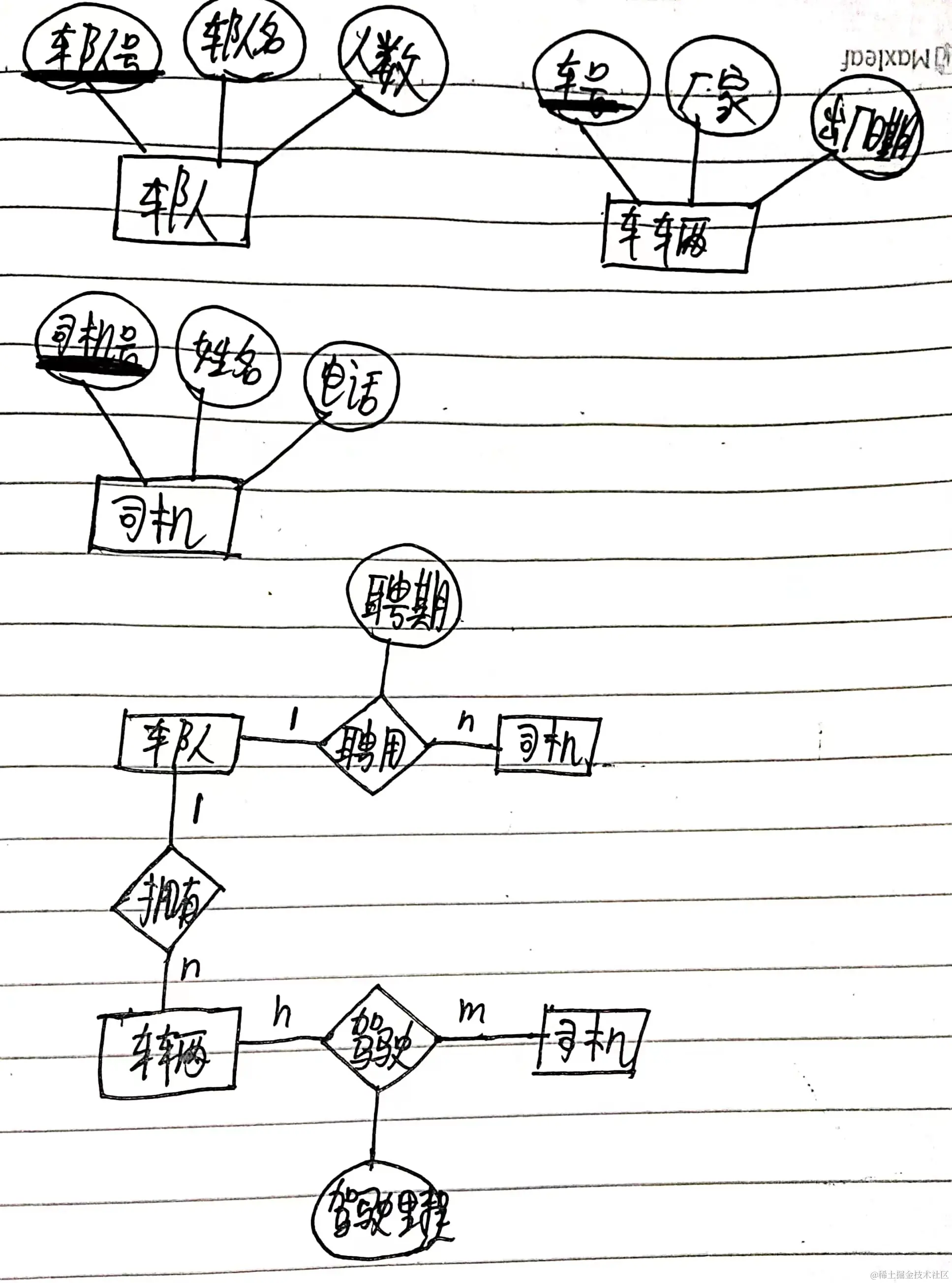

（1）绘制TranInfo的E－R图。

（2）把E－R图转换成关系模型，并标注主键和外键。

$车队(\underline{车队号}, 车队名, 人数)$

$车辆(\underline{车号}, 厂家, 出厂日期, \widetilde{车队号})$

$司机(\underline{司机号}, 姓名, 电话, \widetilde{车队号})$

$驾驶(\underline{\widetilde{车号}, \widetilde{司机号}}, 驾驶里程)$

5.4 在商品销售数据库ComInfo中，需要管理商品、商店和职工的相关信息为品号、品名、厂商、厂址、单价、数量；店号、店名、店址、电话；工号、姓名、性别、年龄、电话等。

要求：

一个商店可以销售多个商品，一个商品可以在多个商店销售，同时需要给出销量；

一个职工只能在一个商店工作，一个商店可以有多个职工，同时需要给出工资和聘期。

职工之间存在领导关系。

设计ComInfo的概念模型和逻辑模型。

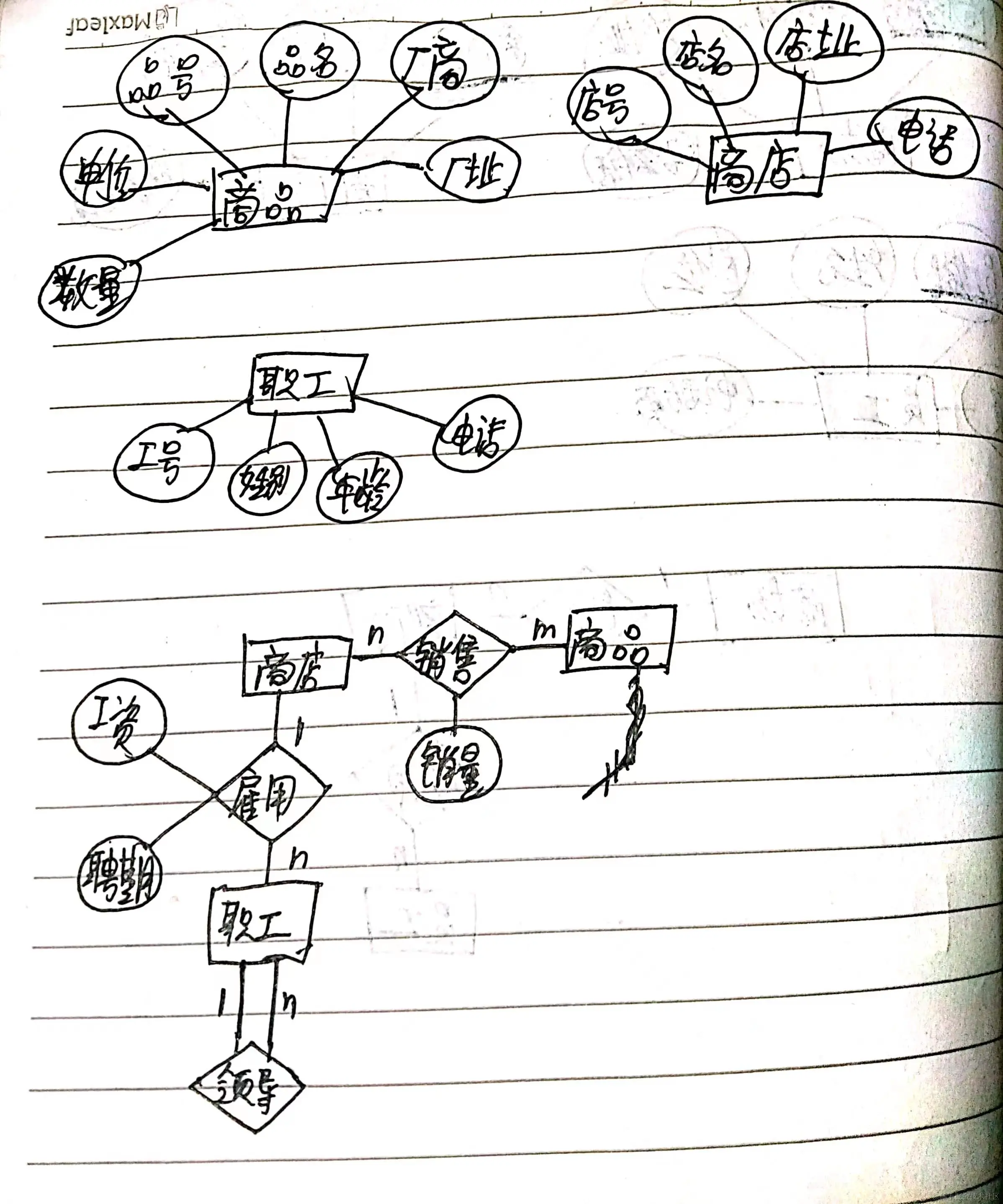

概念模型：

逻辑模型：

$商品(\underline{品号}、品名、厂商、厂址、单价、数量)$

$商店(\underline{店号}、店名、店址、电话)$

$职工(\underline{工号}、姓名、性别、年龄、电话, \widetilde{店号}, 工资, 聘期, \widetilde{领导上司})$

$销售(\underline{\widetilde{品号}, \widetilde{商号}}, 销量)$

5.5 设计图书流通数据库CirBook，用于管理学生、管理员、图书和书库的流通业务，要求满足学生借阅图书、书库存放图书、管理员管理书库中的图书等。

建立CirBook的概念模型（E-R图）和逻辑模型，并标注主键和外键。

由于题目没有给出更多的信息，在此处为方便起见，我将"图书"表中的一条记录定义为一本具体的书（如具体的一本编号为001的《西游记》），而不是名称相同的一堆书（好几本名称都叫《西游戏》的书的统称）。

并且我假设同一个管理员只能管理一个书库，同一个书库可被多个管理员管理。

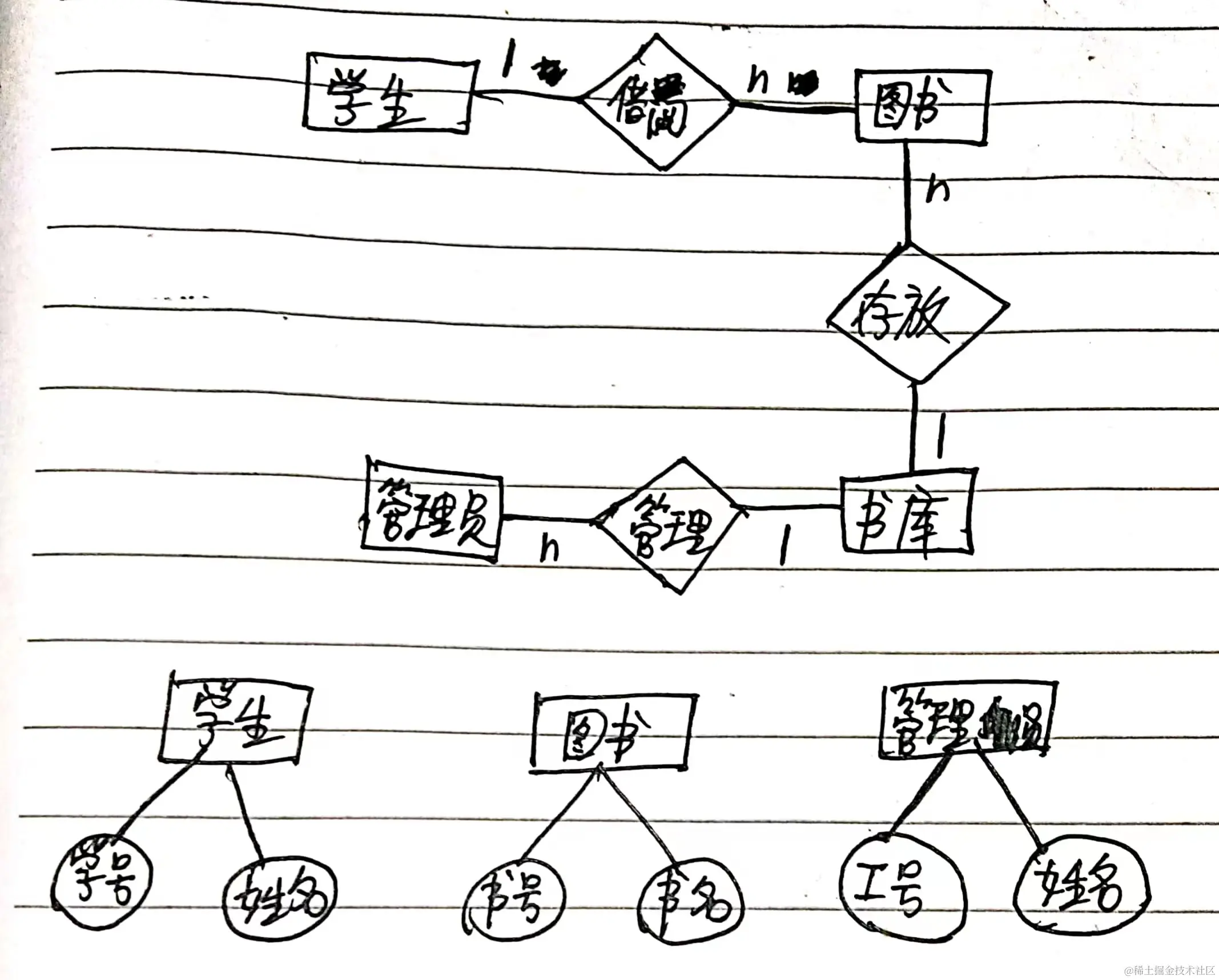

E-R图如下：

关系模型如下：

$学生(\underline{学号}, 姓名)$

$图书(\underline{书号}, 书名, \widetilde{借阅者}, \widetilde{书库})$

$书库(\underline{库号})$

$管理员(\underline{工号}, 姓名, \widetilde{书库})$

5.6 熊猫集团拥有多个连锁商场，需要构建一个数据库系统，管理如下相关业务：

（1）商场需要记录的信息包括商场编号（不能重复）、商场名称、地址和联系电话。

（2）每个商场包含不同的部门，部门需要记录的信息包括部门编号（不同商场的部门编号不同）、部门名称、位置分布和联系电话。

（3）每个部门雇用了多名员工处理日常事务，每名员工只能属于一个部门。员工需要记录的信息包括员工编号、姓名、岗位、电话号码和工资。

要求完成如下任务：

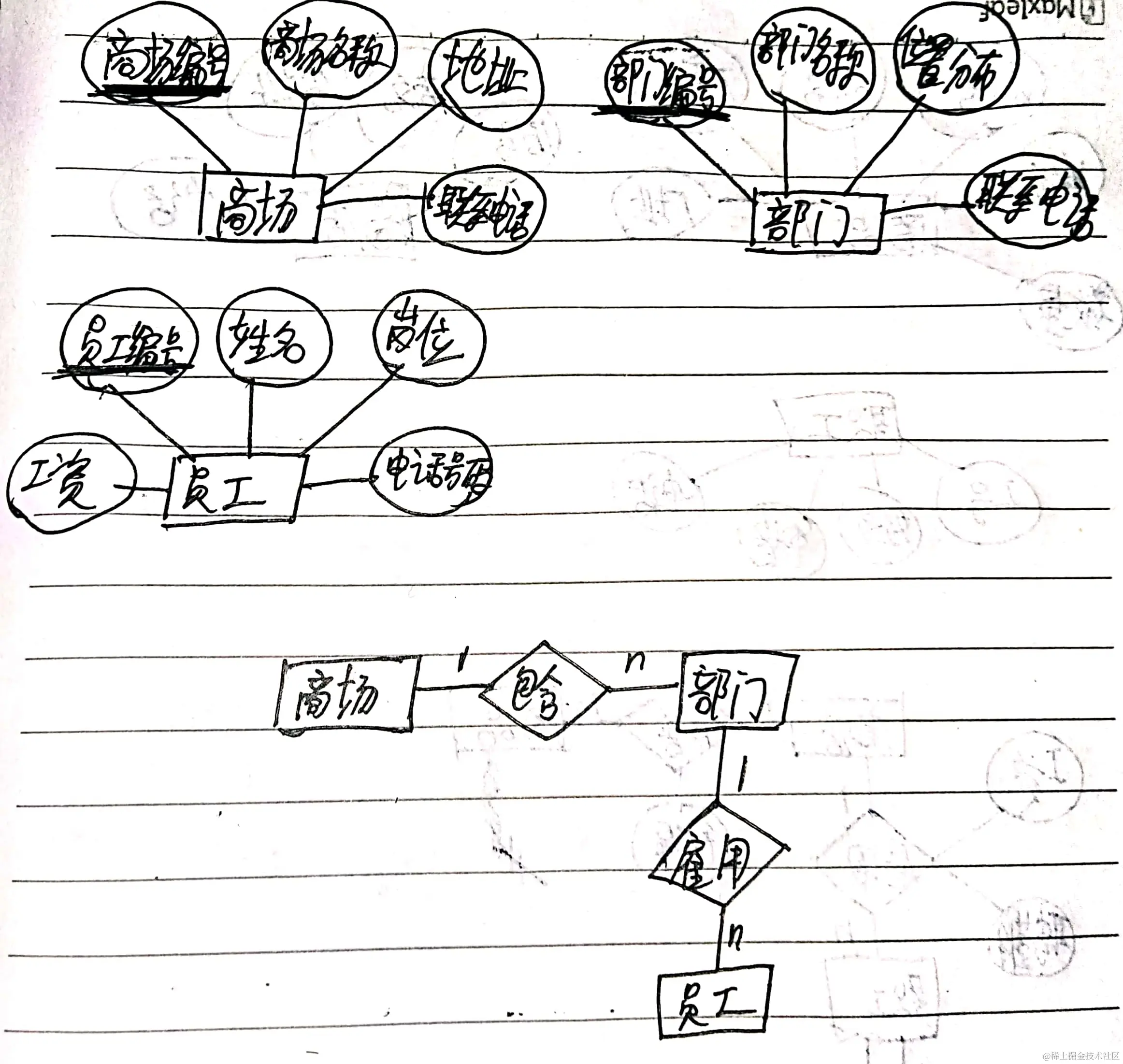

（1）根据需求分析阶段收集的信息，设计系统的E-R图。

（2）把系统的E-R图转化为理想的关系模式，并标注主键和外键。

$商场(\underline{商场编号}, 商场名称, 地址, 联系电话)$

$部门(\underline{部门编号}, 部门名称, 位置分布, 联系电话, \widetilde{商场编号})$

$员工(\underline{员工编号}, 姓名, 岗位, 电话号码, 工资, \widetilde{部门编号})$
