基于Android R版本分析
DisplayManagerService
DisplayManagerService是负责Display管理的系统服务之一，还有一些其他功能，包括屏幕亮度调节也涉及到DMS，其继承了SystemServer，因此具有SystemService子类的共性，具有生命周期、由SystemServer启动、注册到系统服务中，通过Binder和其他组件进行交互等；
| Package Name | Directory | Description | Example |
|---|---|---|---|
| android.hardware.display | /frameworks/base/core/java/android/hardware/display | 外部模块可访问没有@hide注释的类 | DisplayManager、DisplayManagerGlobal、…… |
| android.view | /frameworks/base/core/java/android/view | 逻辑屏配置相关 | DisplayInfo、DisplayViewport、…… |
| com.android.server.display | /frameworks/base/services/core/java/com/android/server/display | DMS核心，外部模块无权限直接访问 | DMS、DisplayDevice、…… |
Display 数据结构

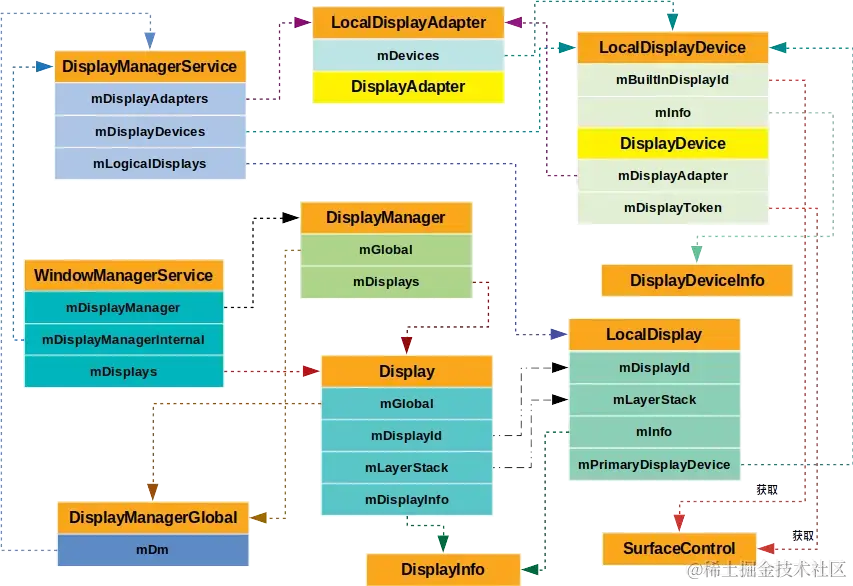

Display
-
LogicalDisplay：代表逻辑显示屏，每一个physical display都会对应一个logical display；
-
DisplayDeviceInfo：DisplayDevice信息封装类，在创建DisplayDevice时会进行创建，与之对应的是Logical display的DisplayInfo；
-
DisplayInfo：LogicalDisplay信息的封装类，基本数据由DisplayDeviceInfo获取，app可以通过WMS来修改自己的参数；
-
DisplayAdapterListener：用于通知DisplayDevice发生变化的接口，DMS中对其进行了实现，会接收以下三个事件并根据事件作出全局反应：
- DisplayAdapter.DISPLAY_DEVICE_EVENT_ADDED：添加了新的DisplayDevice；
- DisplayAdapter.DISPLAY_DEVICE_EVENT_CHANGED：DisplayDevice状态发生变化；
- DisplayAdapter.DISPLAY_DEVICE_EVENT_REMOVED：移除DisplayDevice。
DisplayAdapter：DisplayManagerService所依赖的集合组件，其为系统显示，收集并发现物理显示设备提供了适配器的作用；
- LocalDisplayAdapter: 继承于DisplayAdapter， 用于LocalDisplayDevice和DMS的连接；
- WifiDisplayAdapter: 继承于DisplayAdapter，用于WifiDisplayDevice的和DMS的连接；
- OverlayDisplayAdapter：继承于DisplayAdapter，用于OverlayDisplayDevice和DMS的连接；
- VirtualDisplayAdapter：继承于DisplayAdapter，用于VirtualDisplayDevice和DMS的连接；
DisplayDevice：代表physical display；
- LocalDisplayDevice：DisplayDevice的子类，代表内置物理屏幕，DMS启动后会通过SurfaceControl去读取内置屏幕数据，并创建该类对象；
- WifiDisplayDevice：DisplayDevice的子类，代表通过Wifi连接显示的物理屏幕；
- OverlayDisplayDevice：DisplayDevice的子类，开发者选项 -> 模拟辅助显示开启后，创建的就是该类对象；
- VirtualDisplayDevice：DisplayDevice的子类，表示虚拟显示屏幕，用于屏幕录制等；
DMS 启动

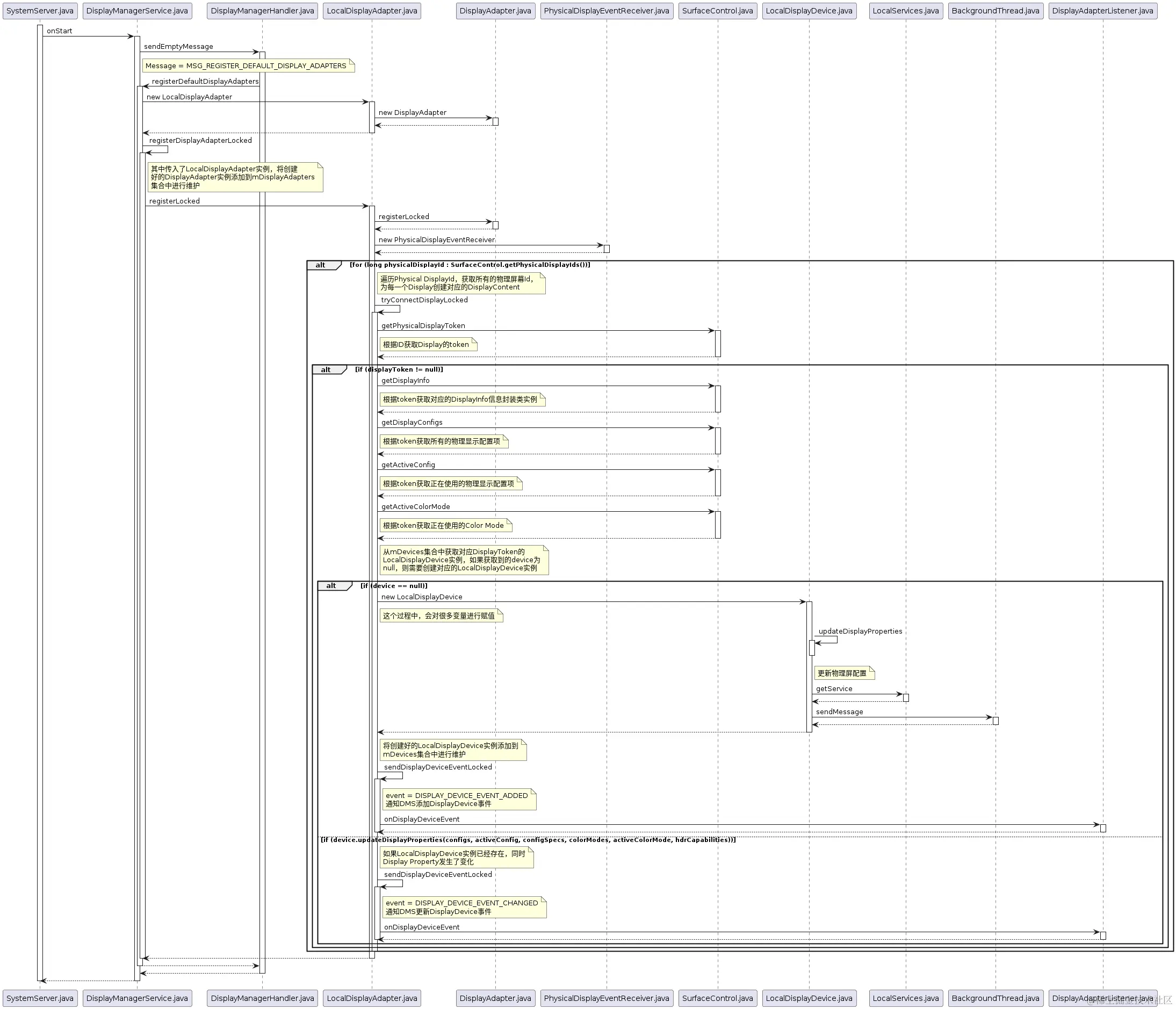

创建 DisplayAdapter & LocalDisplayDevice

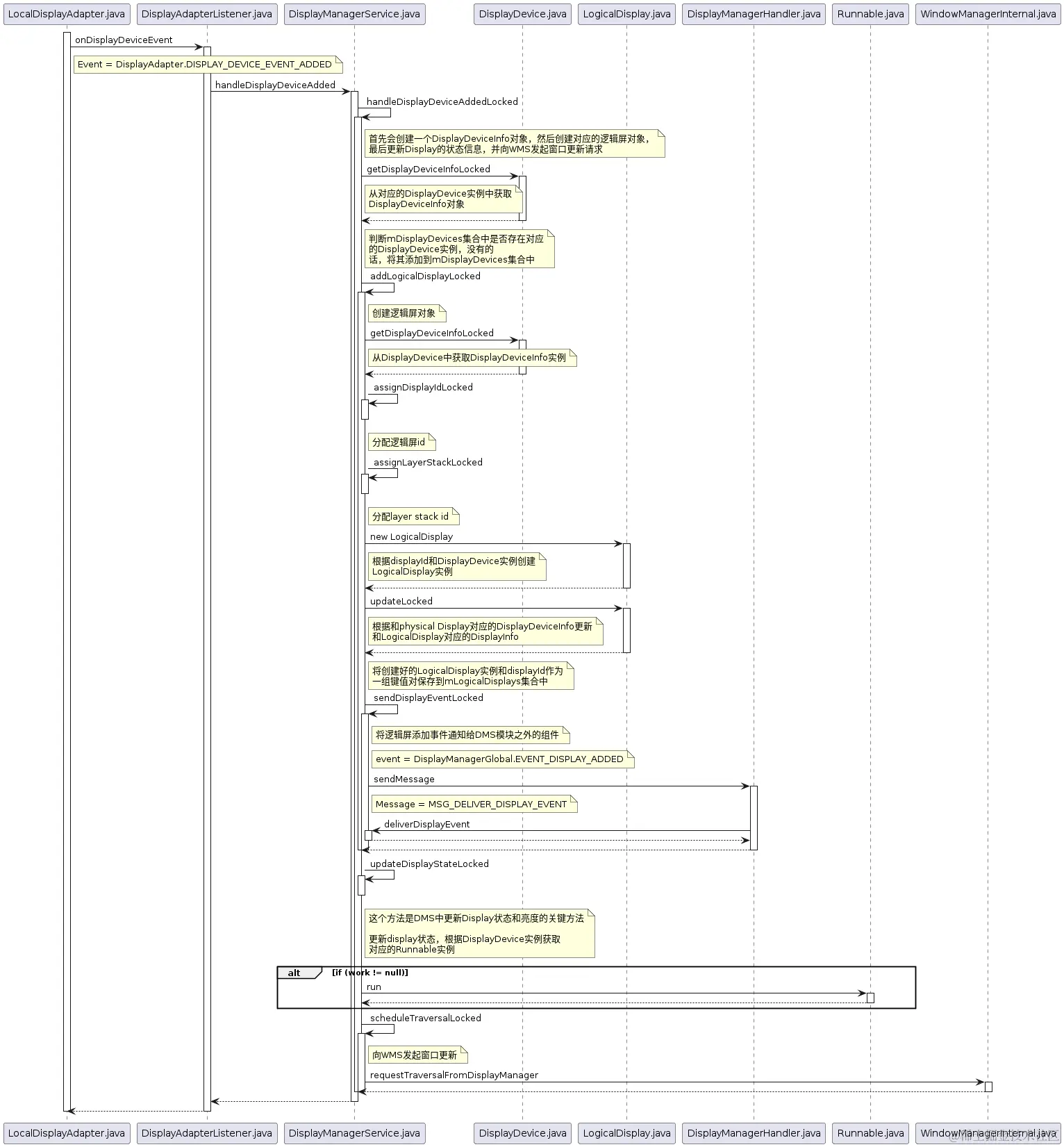

通知DMS完成 Physical Display
DisplayAdapter中是通过回调的方式来通知DMS的，回调接口类是DisplayAdapter.Listener，DMS中对其进行了实现，并在实例化LocalDisplayAdapter时作为参数传入；

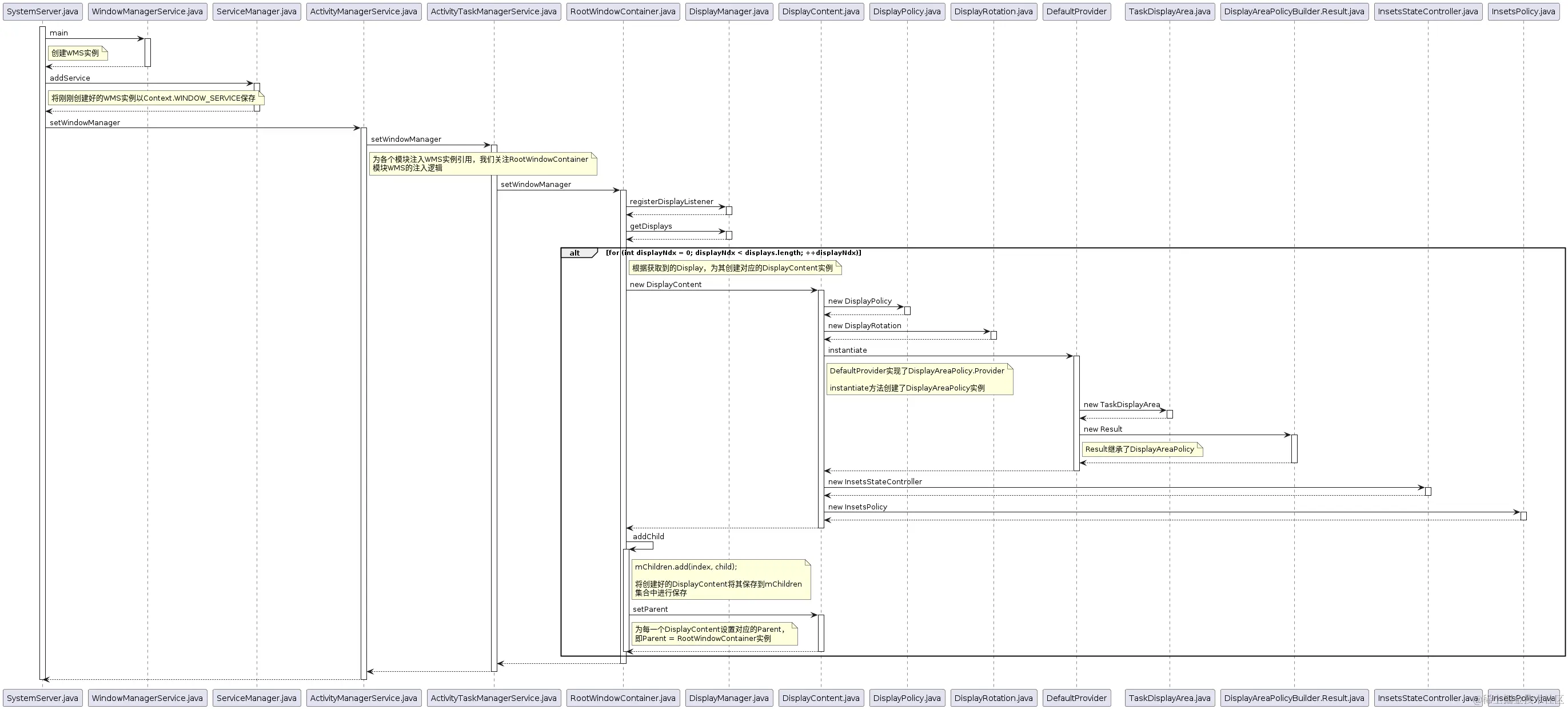

DisplayContent 创建
每一个Display实例对应一个DisplayContent实例；
