基于Android R版本分析

多窗口模式

在Android 7.0中引入了一个新的多任务处理功能：多窗口支持，其核心思想：

  • 分栈
  • 设置栈边界

多窗口框架中，总共包含三种模式：

  • Split-Screen Mode：分屏模式；
  • Freeform Mode：自由模式，类似于Windows的窗口模式；
  • Picture In Picture Mode：画中画模式；

多窗口模式迭代

Android 7.0

Android N在手持设备上支持分屏模式，在电视上支持画中画模式；

  • 分屏模式：分屏模式会以左右并排或者上下并排的方式分屏显示两个应用，用户可以拖动两个应用之间的分割线，放大其中一个应用，同时缩小另一个应用；
  • 画中画模式：可以让用户在与另一个应用互动的同时继续播放视频；

如果不需要使用多窗口模式，可以通过设置：resizeableActivity="false"来停用多窗口模式；

Andorid 8.0

将PIP模式扩展到了手持设备中；

Android 12

将多窗口模式作为标准行为；

多窗口模式配置

如果应用以 Android 7.0（API 级别 24）或更高版本为目标平台，就可以配置应用的 activity 是否支持多窗口模式以及如何支持；

resizeableActivity

在AndroidManifest.xml的 或 元素中设置此属性，即可针对 API 级别 30 及更低级别启用或停用多窗口模式：

<application
  android:name=".MyActivity"
  android:resizeableActivity=["true" | "false"] />
  • true：activity 能以分屏模式和自由窗口模式启动；
  • false：activity 不支持多窗口模式，如果用户尝试在该多窗口模式下启动 activity，则 activity 会全屏显示；
supportsPictureInPicture

在AndroidManifest.xml的 节点中设置此属性，代表Activity是否支持画中画：

<activity
  android:name=".MyActivity"
  android:supportsPictureInPicture=["true" | "false"] />
configChanges

如需自行处理多窗口配置更改（例如当用户调整窗口大小时），请将至少指定以下值的 android:configChanges 属性添加到应用清单的节点中：

<activity
  android:name=".MyActivity"
  android:configChanges="screenSize | smallestScreenSize
      | screenLayout | orientation" />

添加 android:configChanges 后，activity 和 fragment 会收到对 onConfigurationChanged() 的回调，而不是被销毁并重新创建。然后可以根据需要手动更新视图、重新加载资源以及执行其他操作；

PIP

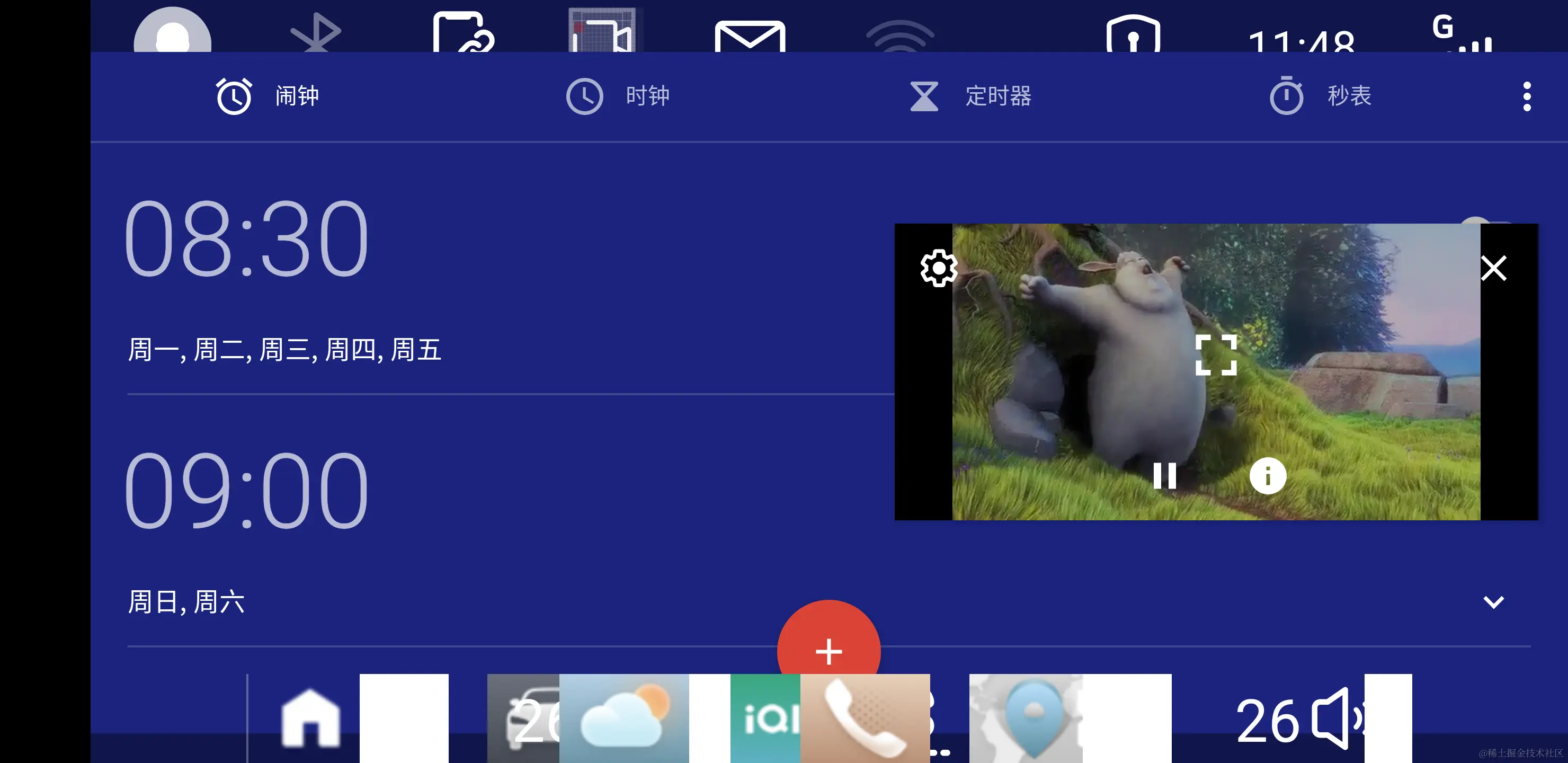

从 Android 8.0（API 级别 26）开始，Android 允许以画中画 (PiP) 模式启动 activity。画中画是一种特殊类型的多窗口模式，最常用于视频播放。使用该模式，用户可以通过固定到屏幕一角的小窗口观看视频，同时在应用之间进行导航或浏览主屏幕上的内容；

PIP 使用


针对SystemUI模块：

<activity
          android:name=".pip.phone.PipMenuActivity"
          android:configChanges="orientation|screenSize|smallestScreenSize|screenLayout"
          android:excludeFromRecents="true"
          android:exported="false"
          android:launchMode="singleTop"
          android:permission="com.android.systemui.permission.SELF"
          android:resizeableActivity="true"
          android:stateNotNeeded="true"
          android:supportsPictureInPicture="true"
          android:taskAffinity=""
          android:theme="@style/PipPhoneOverlayControlTheme"
          androidprv:alwaysFocusable="true" />
PictureInPictureParams 配置

PictureInPictureParams：表示一组参数，用于以图中图模式初始化和更新Activity；

/**
  * The expected aspect ratio of the picture-in-picture.
  * 画中画的预期宽高比
  */
@Nullable
private Rational mAspectRatio;
​
/**
  * The set of actions that are associated with this activity when in picture-in-picture.
  * 在画中画中与此活动相关联的一组操作
  */
@Nullable
private List<RemoteAction> mUserActions;
​
/**
  * The source bounds hint used when entering picture-in-picture, relative to the window bounds.
  * We can use this internally for the transition into picture-in-picture to ensure that a
  * particular source rect is visible throughout the whole transition.
  * 输入画中画相对于窗口边界时使用的源边界提示
  * 我们可以在内部将其用于画中画的转换，以确保特定的源矩形在整个转换过程中都是可见的
  */
@Nullable
private Rect mSourceRectHint;

RemoteAction：表示可以从另一个进程调用的远程操作。动作可以有一个相关的可视化，包括像图标或标题这样的元数据；

public final class RemoteAction implements Parcelable {
    private final Icon mIcon;
    private final CharSequence mTitle;
    private final CharSequence mContentDescription;
    private final PendingIntent mActionIntent;
    private boolean mEnabled;
    private boolean mShouldShowIcon;
    ……………………
}
PictureInPictureParams 创建 & 配置
/**
  * The arguments to be used for Picture-in-Picture mode.
  */
private final PictureInPictureParams.Builder mPictureInPictureParamsBuilder =
    new PictureInPictureParams.Builder();
​
// 配置画中画宽高比
Rational aspectRatio = new Rational(mMovieView.getWidth(), mMovieView.getHeight());
mPictureInPictureParamsBuilder.setAspectRatio(aspectRatio).build();
开启 PIP

PictureInPictureParams配置完成之后，直接调用Activity的enterPictureInPictureMode方法就可以直接进行画中画显示了；

enterPictureInPictureMode(mPictureInPictureParamsBuilder.build());

PIP 流程分析

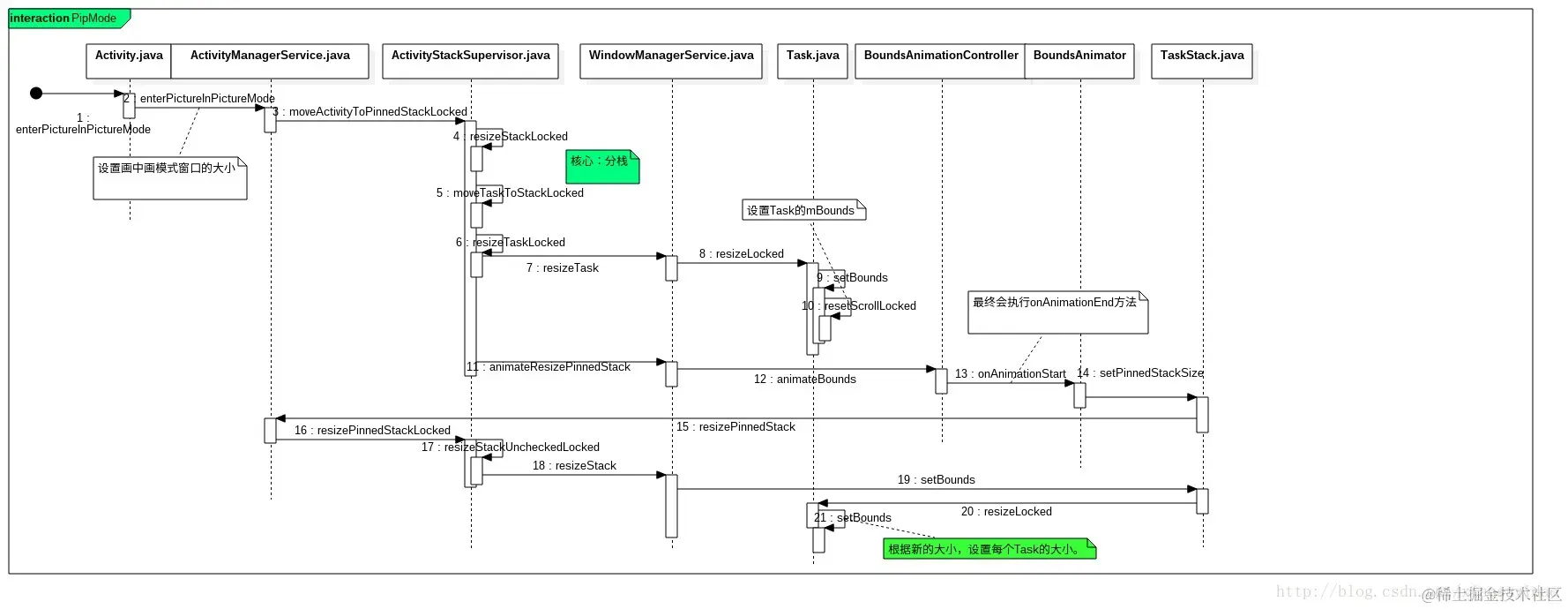

Android N


  • PIP模式分栈
  • PIP模式设置栈边界

在Android N中，我们通过stack ID来区分是普通stack还是画中画stack，但是在后续的版本中，我们通过getWindowMode来判断当前Activity的类型；

stack ID
/** First static stack ID. */
public static final int FIRST_STATIC_STACK_ID = 0;
​
/** Home activity stack ID. */
public static final int HOME_STACK_ID = FIRST_STATIC_STACK_ID;
​
/** ID of stack where fullscreen activities are normally launched into. */
public static final int FULLSCREEN_WORKSPACE_STACK_ID = 1;
​
/** ID of stack where freeform/resized activities are normally launched into. */
public static final int FREEFORM_WORKSPACE_STACK_ID = FULLSCREEN_WORKSPACE_STACK_ID + 1;
​
/** ID of stack that occupies a dedicated region of the screen. */
public static final int DOCKED_STACK_ID = FREEFORM_WORKSPACE_STACK_ID + 1;
​
/** ID of stack that always on top (always visible) when it exist. */
public static final int PINNED_STACK_ID = DOCKED_STACK_ID + 1;

Android R

WindowingMode
/** Windowing mode is currently not defined. */
public static final int WINDOWING_MODE_UNDEFINED = 0;
/** Occupies the full area of the screen or the parent container. */
// 普通全屏窗口
public static final int WINDOWING_MODE_FULLSCREEN = 1;
/** Always on-top (always visible). of other siblings in its parent container. */
// 画中画
public static final int WINDOWING_MODE_PINNED = 2;
/** The primary container driving the screen to be in split-screen mode. */
// TODO: Remove once split-screen is migrated to wm-shell.
// 分屏主窗口
public static final int WINDOWING_MODE_SPLIT_SCREEN_PRIMARY = 3;
/**
 * The containers adjacent to the {@link #WINDOWING_MODE_SPLIT_SCREEN_PRIMARY} container in
 * split-screen mode.
 * NOTE: Containers launched with the windowing mode with APIs like
 * {@link ActivityOptions#setLaunchWindowingMode(int)} will be launched in
 * {@link #WINDOWING_MODE_FULLSCREEN} if the display isn't currently in split-screen windowing
 * mode
 * @see #WINDOWING_MODE_FULLSCREEN_OR_SPLIT_SCREEN_SECONDARY
 */
// TODO: Remove once split-screen is migrated to wm-shell.
// 分屏副窗口
public static final int WINDOWING_MODE_SPLIT_SCREEN_SECONDARY = 4;
/**
 * Alias for {@link #WINDOWING_MODE_SPLIT_SCREEN_SECONDARY} that makes it clear that the usage
 * points for APIs like {@link ActivityOptions#setLaunchWindowingMode(int)} that the container
 * will launch into fullscreen or split-screen secondary depending on if the device is currently
 * in fullscreen mode or split-screen mode.
 */
// TODO: Remove once split-screen is migrated to wm-shell.
public static final int WINDOWING_MODE_FULLSCREEN_OR_SPLIT_SCREEN_SECONDARY =
        WINDOWING_MODE_SPLIT_SCREEN_SECONDARY;
/** Can be freely resized within its parent container. */
// TODO: Remove once freeform is migrated to wm-shell.
// 自有窗口
public static final int WINDOWING_MODE_FREEFORM = 5;
/** Generic multi-window with no presentation attribution from the window manager. */
// 没有来自窗口管理器的表示属性的通用多窗口
public static final int WINDOWING_MODE_MULTI_WINDOW = 6;

在Android R中使用了新的mode值；

相关类介绍
  • ActivityRecord：跟踪每个 Activity 的画中画状态；
  • ActivityManagerService：主Activity来请求进入PIP，以及从WindowManager和SystemUI更改画中画Activity的状态；
  • ActivityStackSupervisor：从ActivityManagerService调用以将任务移入出固定的堆栈，并根据需要更新WindowManager；
  • PipManager：支持PIP模式功能的核心类，由PipUI组件创建；
  • PipTouchHandler：触摸处理程序，用于控制操控画中画的手势。只有在画中画的处于活动状态的用户处于此状态时，才使用该类；
  • PipMotionHelper：辅助类，用于跟踪画中画的位置和屏幕上允许的区域。通过调用ActivityManagerService来更新画中画，或调整画中画的位置和大小；
  • PipMenuActivityController：启动一个Activity，以显示当前画中画中的Activity提供的操作，此Activity是任务叠加层Activity，并移除叠加输入使用方，使其处于互动状态；
  • PipMenuActivity：菜单Activity的实现；
  • PipMediaController：当媒体会话以可能影响PIP的默认操作的方式发生变化时更新SystemUI的监听器；
PIP 显示位置
  • config_defaultPictureInPictureGravity：重力整数，用于控制放置PIP的角落，例如：BOTTOM或者RIGHT；
  • config_defaultPictureInPictureScreenEdgeInsets：放置画中画的位置与屏幕侧边的偏移量；
  • config_pictureInPictureDefaultSizePercent & config_pictureInPictureDefaultAspectRatio：屏幕宽度的百分比和宽高比的组合控制PIP的大小；
PIP 启动

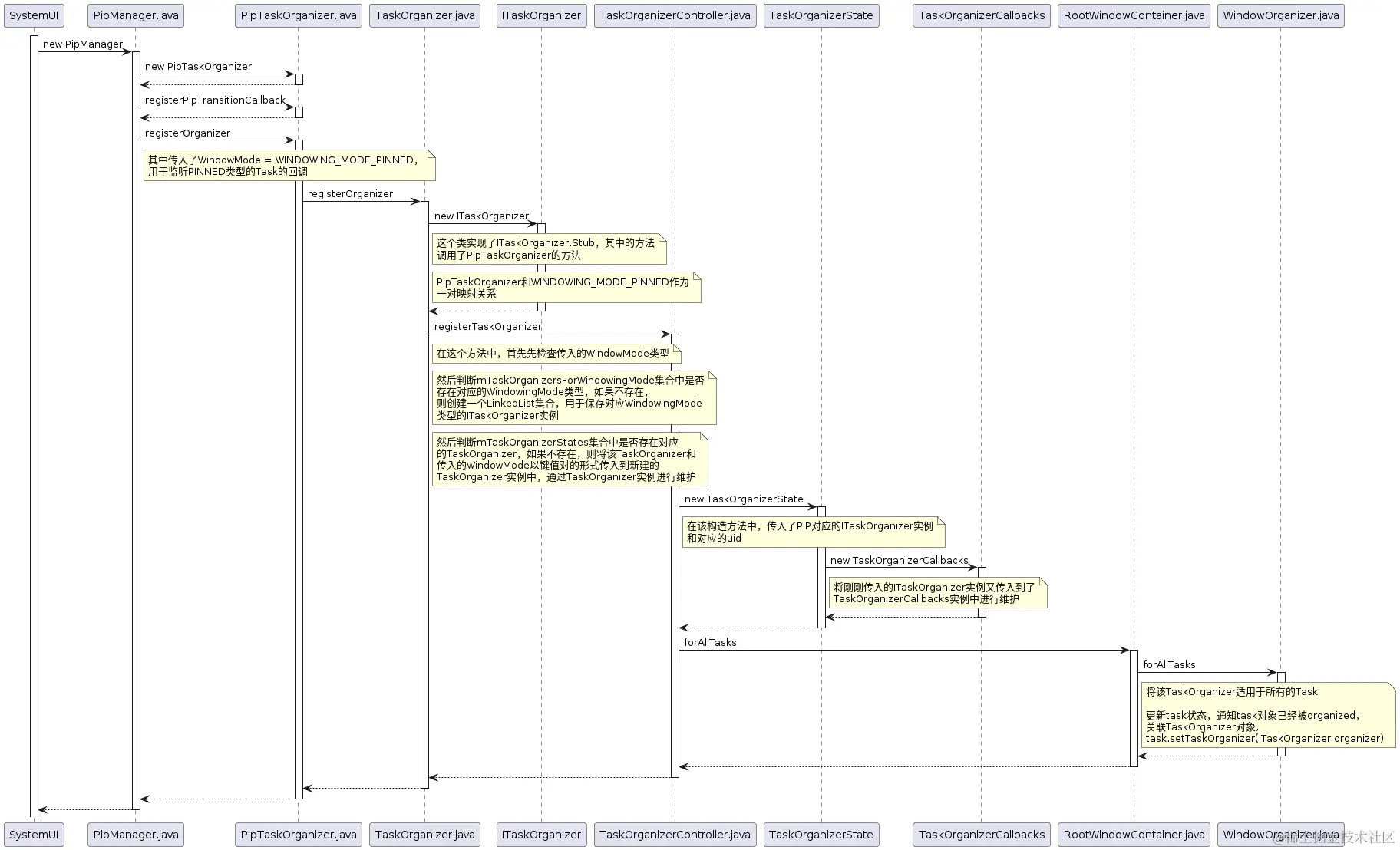

PIP 预备工作


在SystemUI模块启动的时候，会将各个组件都启动，其中就有一个组件：PipUI；

在PipUI组件启动的过程中会创建PipManager，PipManager类用于管理SystemUI模块中整个PIP模块的所有功能；

  • 在PipManager的构造过程中，首先先创建PipTaskOrganizer实例，即PIP任务管理器，用于处理后续PIP Task变更的事务；
  • 将该TaskOrganizer向WMS中的TaskOrganizerController中进行保存维护，待后续使用；

TaskOrganizerController将ITaskOrganizer对象添加到mTaskOrganizerStates管理，mTaskOrganizerStates是一个HashMap，key是Binder对象，value则是内部的代理类TaskOrganizerState；

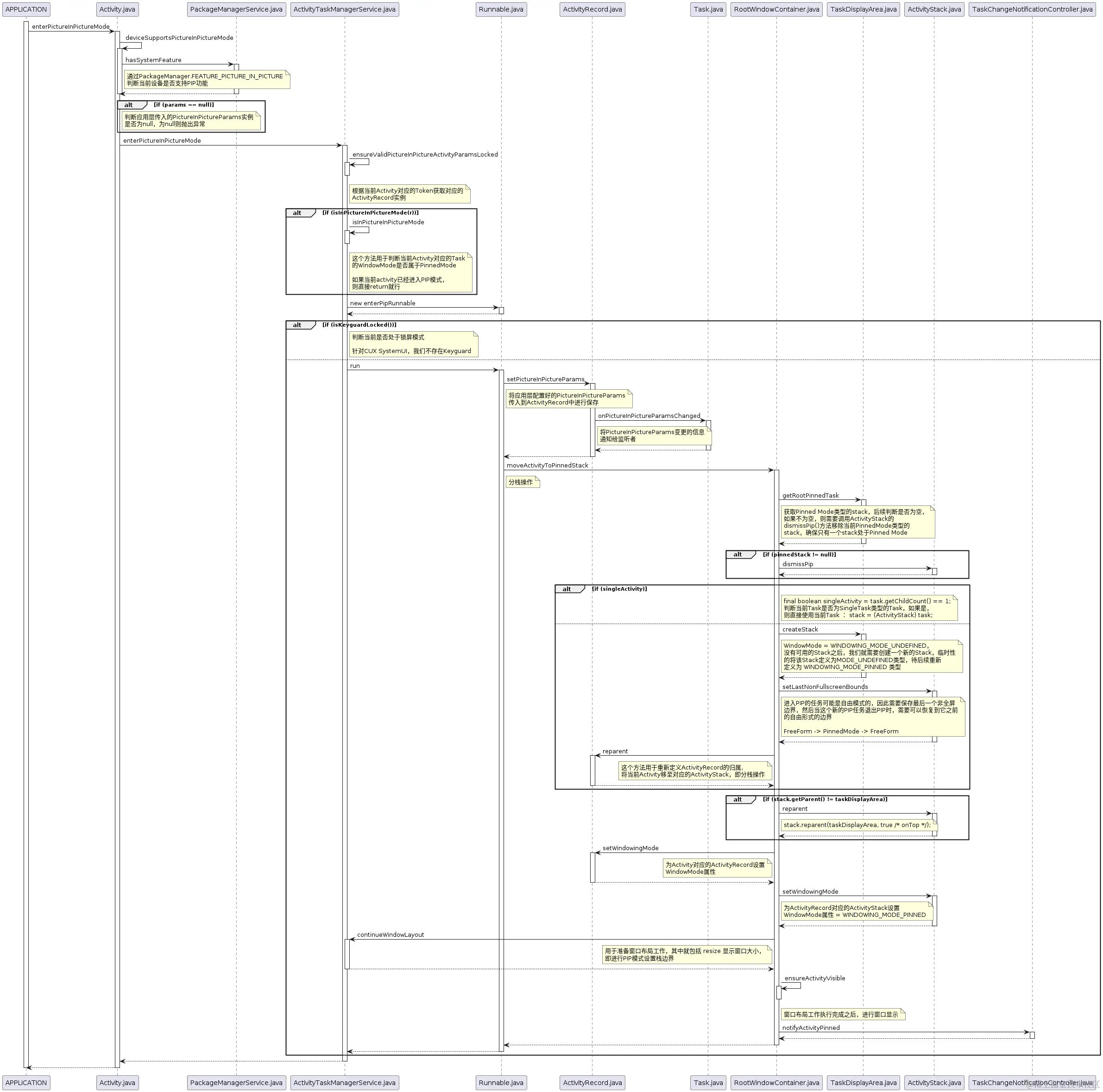

PIP 应用层开启


多窗口的工作原理，在Android R也是一致的；

  • 创建PictureInPictureParams实例，用于配置PIP使用到的参数配置信息；

  • 调用enterPictureInPictureMode()方法开启PIP模式；

    • 判断设备是否支持以及PictureInPictureParams的有效性，判断当前Activity是否处于PIP模式；

    • 将PictureInPictureParams保存到ActivityRecord进行维护；

    • 调用moveActivityToPinnedStack()方法执行分栈操作和resize bound操作；

      • 判断当前是否存在Pinned类型stack，如果存在，需要将Pinned Stack中的Activity清空，即dismissPip()方法；
      • 如果不存在对应的Pinned Stack，则需要创建Pinned Stack；
      • resize bound，重新计算PIP bound值；

    • 最后调用ensureActivityVisible()方法显示Activity；

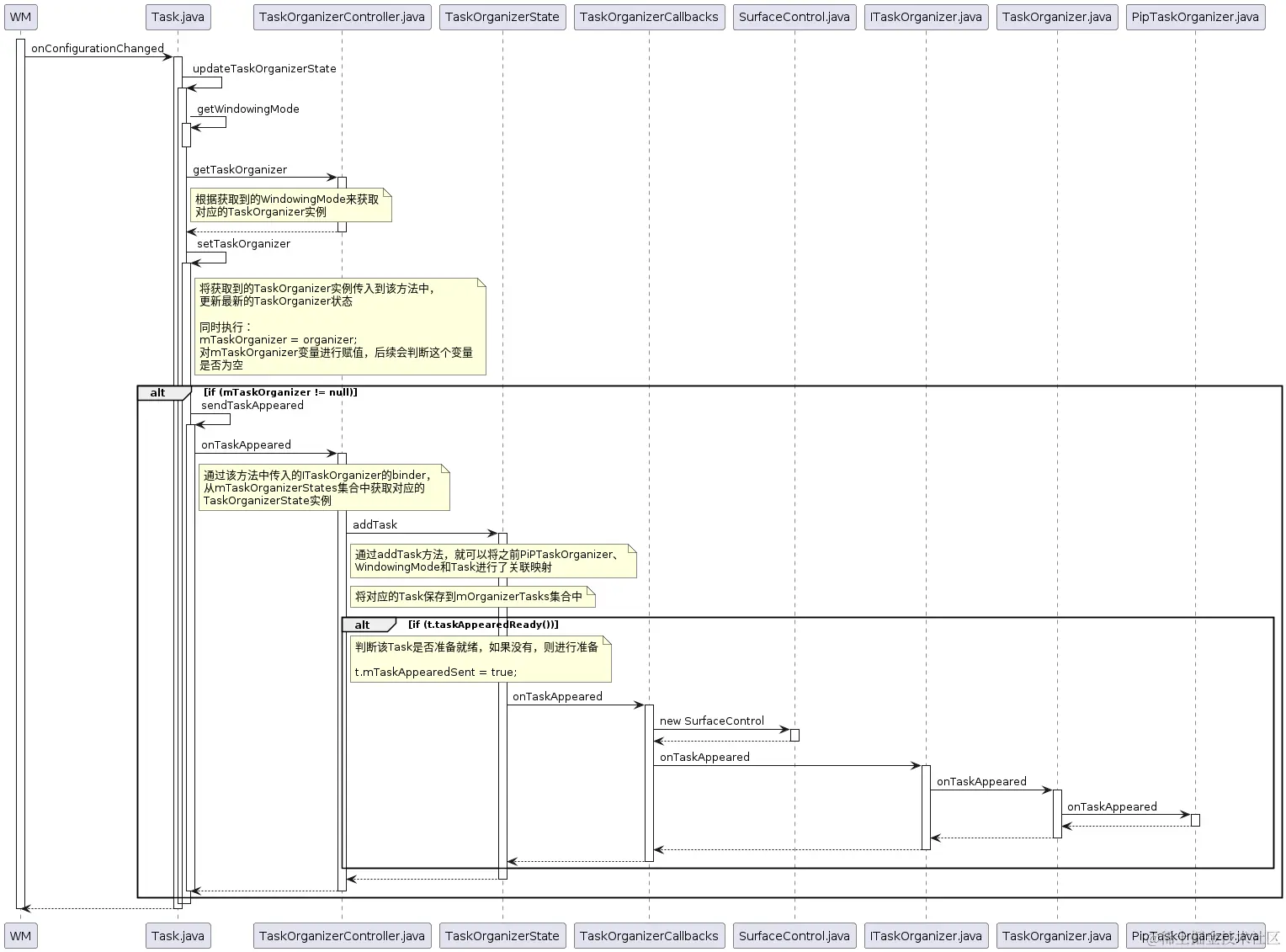

Task 状态变更


当对应的task状态变化回调时再从mTaskOrganizerStates这个HashMap取出；

更新task状态，通知task对象已经被organized，关联TaskOrganizer对象，task.setTaskOrganizer(ITaskOrganizer organizer)；

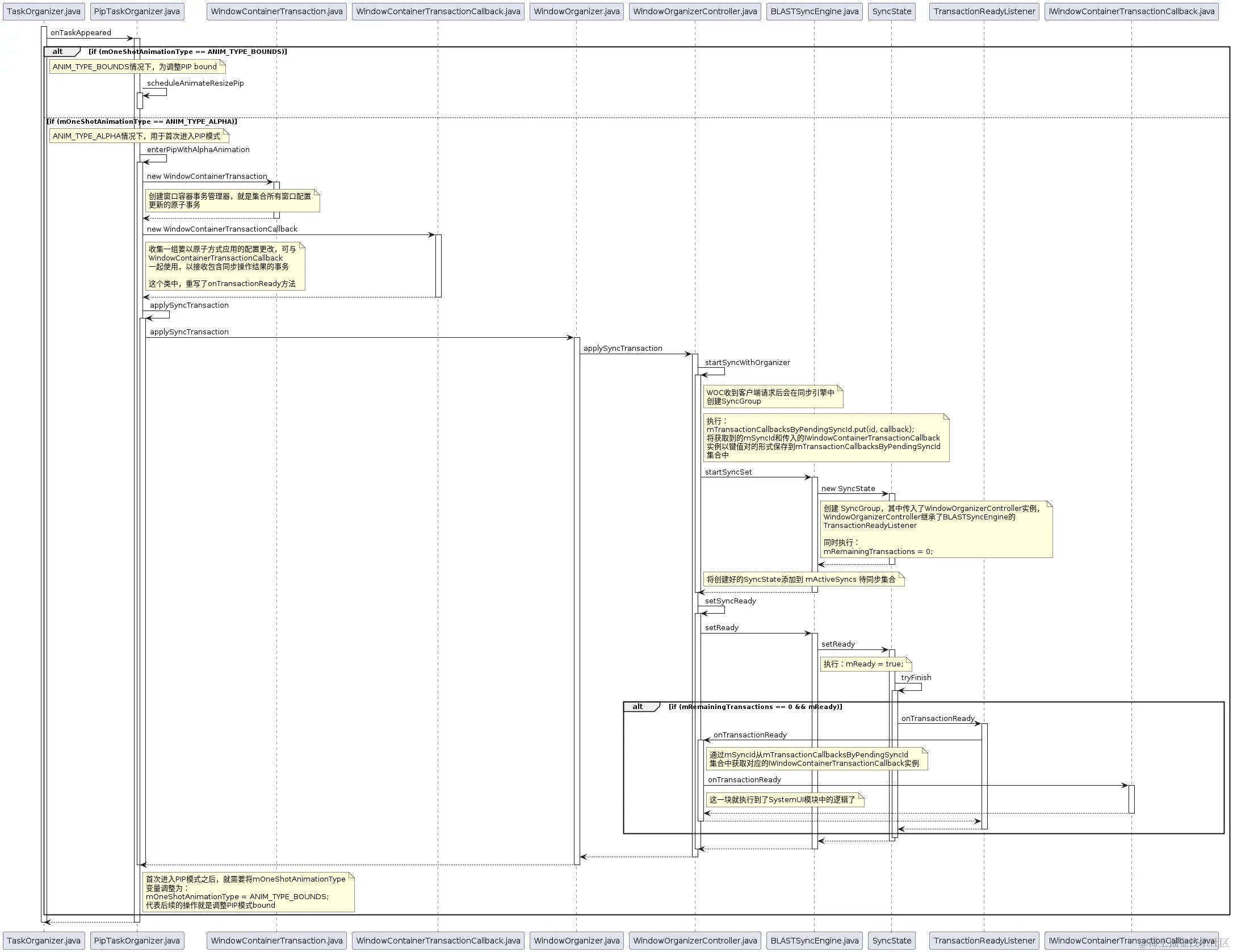

PIP 响应 Task 变更


  • TaskOrganizer触发了PipTaskOrganizer的onTaskAppeared()回调方法，至此进入了SystemUI的PIP模式；
  • 创建WindowContainerTransaction（窗口容器事务管理器），用于响应窗口配置更新的事务处理；
  • 将创建好的WindowContainerTransaction传入到WMS进行维护，同时直接调用applySyncTransaction()，向WMS发送需要处理的事务（Transaction）；
  • PipTaskOrganizer响应自己的事务，通过onTransactionReady()方法实现；
PIP Animation 响应


  • 执行SurfaceControl.Transaction的apply()；

  • 创建PipTransactionAnimator和PipAnimationController，用于处理PIP Animator事务，其中核心为三个部分：

    • Animation start：开启动画的显示；
    • Animation update：因为PIP为小窗口显示，有从大到小的显示动效，所以需要连续性的更新PIP bound的值；
    • Animation end：当PIP bound更新到指定bound后，开始显示PIP Menu Activity；

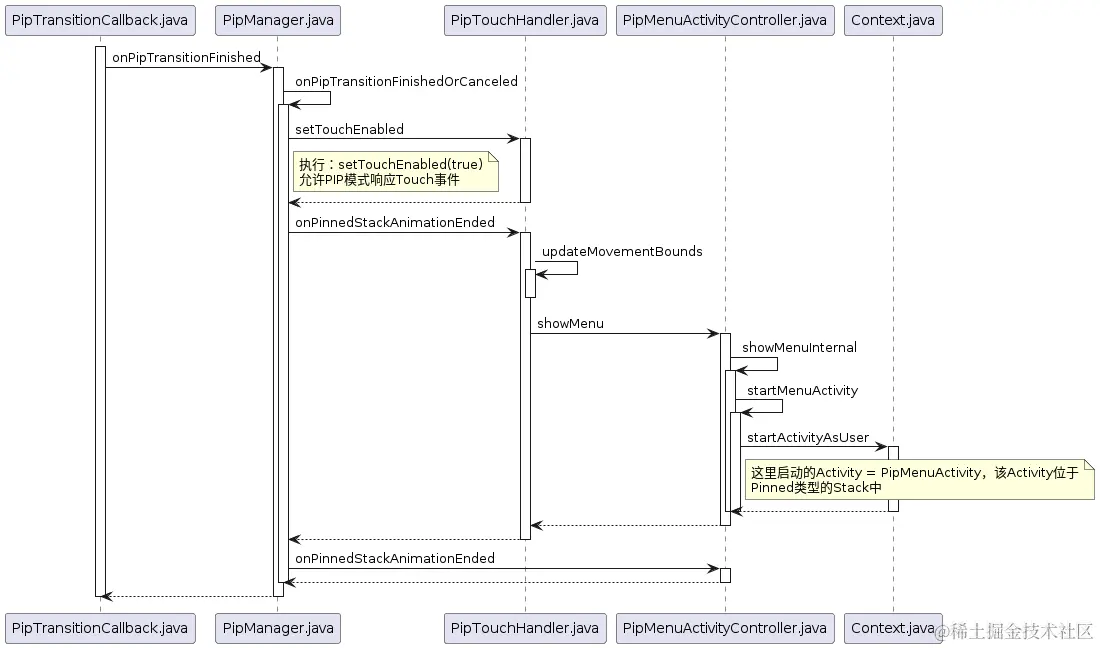

PIP Menu Activity


PIP Animation显示完成之后，就需要开始显示PIP Menu Activity，用于向用户提供可见的、可控制的图标等内容，例如设置、关闭、退出PIP等；

参考

  1. github demo: PiP test；
  2. 官方文档（PIP）：对画中画 (PiP) 的支持 / 画中画；
  3. 官方文档（多窗口支持）：多窗口模式；
