Flutter 小技巧之不一样的思路实现炫酷 3D 翻页折叠动画

恋猫de小郭
22,765 阅读8分钟

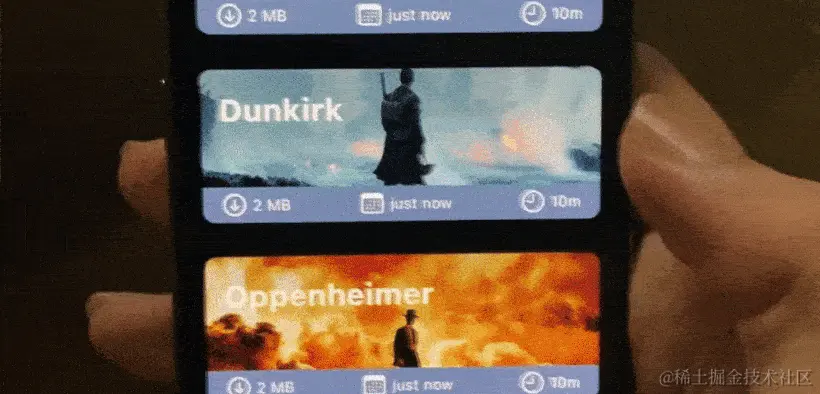

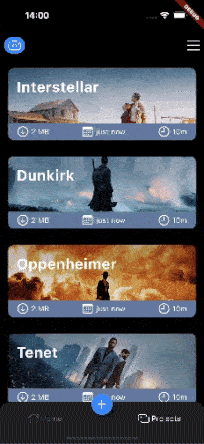

今天聊一个比较有意思的 Flutter 动画实现，如果需要实现一个如下图的 3D 折叠动画效果，你会选择通过什么方式？

相信可能很多人第一想法就是：在 Dart 里通过矩阵变换配合 Canvas 实现。

因为这个效果其实也算「常见」，在目前的小说阅读器场景里，类似的翻页效果基本都是通过这个思路完成，而这个思路以前我也「折腾」过不少，比如 《炫酷的 3D 卡片和帅气的 360° 展示效果》 和 用纯代码实现立体 Dash 和 3D 掘金 Logo ，就是在 Dart 里利用矩阵变换实现的视觉 3D 效果。

但是今天通过一个叫 riveo_page_curl 的项目，提供了不一样的实现方式，那就是通过自定义 Fragment Shaders 实现动画 ，使用自定义 shaders 可以直接使用 GLSL 语言来进行编程，最终达到通过 GPU 渲染出更丰富图形效果。

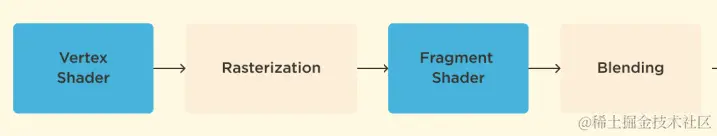

解释这个项目之前，我们先聊聊 Fragment Shader ，Flutter 在 3.7 开始提供 Fragment Shader API ，顾名思义，它是一个作用于片段的着色器，也就是通过 Fragment Shader API ，开发者可以直接介入到 Flutter 渲染管道的渲染流程中。

那么直接使用 Fragment Shader 而不使用 Dart 矩阵变换的好处是什么？简单来说就是可以减少 CPU 的耗时，直接通过图形语言（GLSL）直接给 GPU 发送指令，从性能上无疑可以得到提升，并且实现会更简洁。

不过加载着色器这个行为的开销可能会比较大，所以必须在运行时将它编译为适当的特定于平台的着色器。

当然，在 Flutter 里使用 Fragment Shader 也是有条件限制的，例如一般都需要引入 #include <flutter/runtime_effect.glsl> 这个头文件，因为在编写着色器代码时，我们都需要知道当前片段的局部坐标的值，而 flutter/runtime_effect.glsl 里就提供了 FlutterFragCoord().xy; 来支持访问局部坐标，而这并不是标准 GLSL 的 API 。

另外， Fragment Shader 只支持 .frag 格式文件， 不支持顶点着色文件 .vert ，同时还有以下限制：

  • 不支持 UBO 和 SSBO
  • sampler2D 是唯一受支持的 sampler 类型
  • texture 仅支持（ sampler 和 uv）的两个参数版本
  • 不能声明额外的可变输入
  • 不支持无符号整数和布尔值

所以如果需要搬运一些已有的 GLSL 效果，例如 shadertoy 上的代码时，那么一些必要的「代码改造」还是逃不掉的，例如下方代码是一段渐变动画的着色器：

void mainImage( out vec4 fragColor, in vec2 fragCoord ){
    float strength = 0.4;
    float t = iTime/3.0;

    vec3 col = vec3(0);
    vec2 fC = fragCoord;
​
    for(int i = -1; i <= 1; i++) {
        for(int j = -1; j <= 1; j++) {
​
            fC = fragCoord+vec2(i,j)/3.0;
            vec2 pos = fC/iResolution.xy;
            pos.y /= iResolution.x/iResolution.y;
            pos = 4.0*(vec2(0.5) - pos);
            for(float k = 1.0; k < 7.0; k+=1.0){
                pos.x += strength * sin(2.0*t+k*1.5 * pos.y)+t*0.5;
                pos.y += strength * cos(2.0*t+k*1.5 * pos.x);
            }
            col += 0.5 + 0.5*cos(iTime+pos.xyx+vec3(0,2,4));
        }
    }
    col /= 9.0;
    col = pow(col, vec3(0.4545));
    fragColor = vec4(col,1.0);
}

而在 Flutter 里，就需要转化为如下代码所示：

  • 首先就是必不可少的 flutter/runtime_effect.glsl
  • 其次定义 main() 函数
  • 然后我们需要将 mainImage 里定义的 out vec4 fragColor; 移到全局声明
  • 因为在 GLSL 里 iResolution 用于表示画布像素高宽，iTime 是程序运行的时间，而这里通过 uniform 定义 resolution 和 iTime 直接用于接受 Dart 端的输入，其余逻辑不变
  • 对应 fragCoord 可以在 Flutter 里通过 FlutterFragCoord 获取坐标
#version 460 core
#include <flutter/runtime_effect.glsl>
​
out vec4 fragColor;
​
uniform vec2 resolution;
uniform float iTime;
​
void main(){
    float strength = 0.25;
    float t = iTime/8.0;
    vec3 col = vec3(0);
    vec2 pos = FlutterFragCoord().xy/resolution.xy;
    pos = 4.0*(vec2(0.5) - pos);
    for(float k = 1.0; k < 7.0; k+=1.0){
        pos.x += strength * sin(2.0*t+k*1.5 * pos.y)+t*0.5;
        pos.y += strength * cos(2.0*t+k*1.5 * pos.x);
    }
    col += 0.5 + 0.5*cos(iTime+pos.xyx+vec3(0,2,4));
    col = pow(col, vec3(0.4545));
    fragColor = vec4(col,1.0);
}
​

第一行 #version 460 core 指定所用的 OpenGL 语言版本。

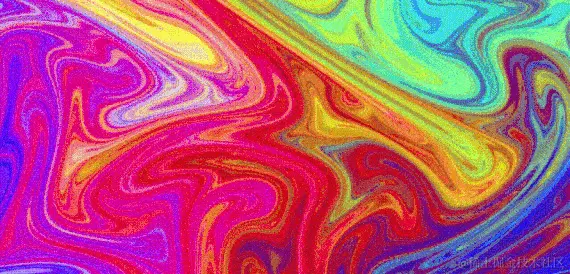

可以看到转换一段 GLSL 代码并不特别麻烦，主要是坐标和输入参数的变化，而通过这些已有的片段着色器，却可以给我们提供极其丰富的渲染效果，如下代码所示：

  • 在 pubspec.yaml 里引入上面的 shaders 代码
  • 通过 ShaderBuilder 加载对应 'shaders/warp.frag' 文件，获得 FragmentShader
  • 利用 FragmentShader 的 setFloat 传递数据
  • 通过 Paint()..shader 添加着色器进行绘制，就可以完成渲染
flutter:
  shaders:
    - shaders/warp.frag
​
·············

  late Ticker _ticker;
​
  Duration _elapsed = Duration.zero;
​
  @override
  void initState() {
    super.initState();
    _ticker = createTicker((elapsed) {
      setState(() {
        _elapsed = elapsed;
      });
    });
    _ticker.start();
  }
​
  @override
  Widget build(BuildContext context) => ShaderBuilder(
        assetKey: 'shaders/warp.frag',
        (BuildContext context, FragmentShader shader, _) => Scaffold(
          appBar: AppBar(
            title: const Text('Warp')
          ),
          body: CustomPaint(
            size: MediaQuery.of(context).size,
            painter: ShaderCustomPainter(shader, _elapsed)
          ),
        ),
      );
​
class ShaderCustomPainter extends CustomPainter {
  final FragmentShader shader;
  final Duration currentTime;
​
  ShaderCustomPainter(this.shader, this.currentTime);
​
  @override
  void paint(Canvas canvas, Size size) {
    shader.setFloat(0, size.width);
    shader.setFloat(1, size.height);
    shader.setFloat(2, currentTime.inMilliseconds.toDouble() / 1000.0);
    final Paint paint = Paint()..shader = shader;
    canvas.drawRect(Offset.zero & size, paint);
  }
​
  @override
  bool shouldRepaint(CustomPainter oldDelegate) => true;
}

这里唯一需要解释的就是 shader.setFloat 流程，因为它其实是通过索引来对应到我们在 .frag 文件里的变量，简单来说：

这里我们在 GLSL 里定义了 uniform vec2 resolution; 和 uniform float iTime; ，那么 vec2 resolution 就占据了索引 0 和 1 ，float iTime 就占据了索引 2 。

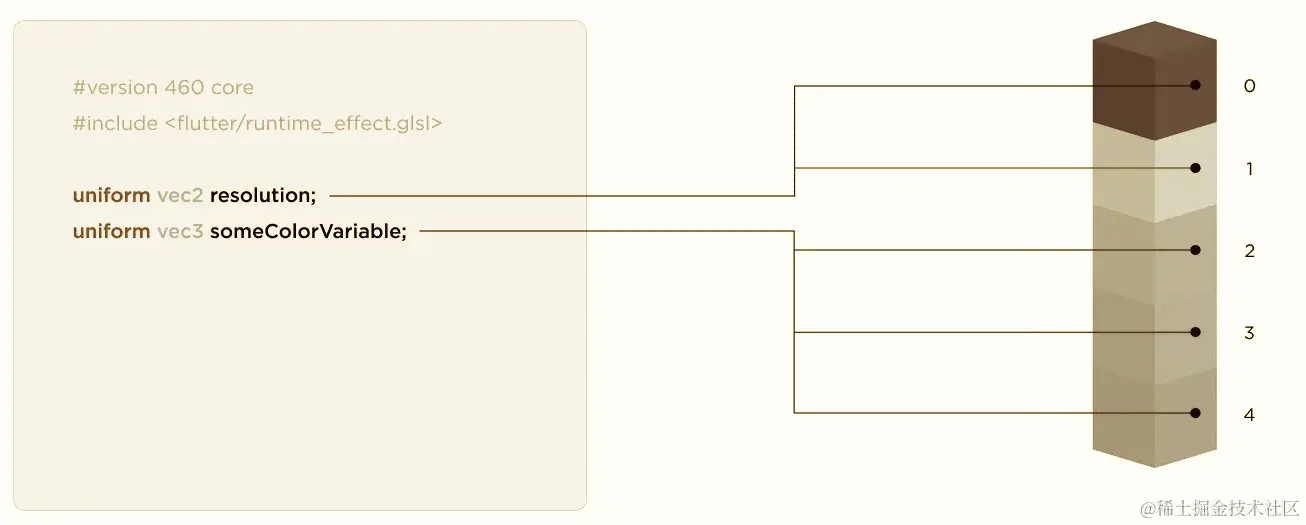

大概理解就是，vec2 就是两个 float 类型的值保存在了一起的意思，所以先声明的 vec2 resolution 就占据了 索引 0 和 1 ，举个例子，如下图所示，此时的 vec2 和 vec3 分了就占据了 0-4 的索引。

而通过 uniform 在 GLSL 着色器中定义值，然后在 Dart 中就可以通过 setFloat 的索引来传递对应数据过去，从而形成了数据交互的完整闭环。

这里的渐变动画在 Flutter 的完整代码可以参考 Github github.com/tbuczkowski… 里的 warp.frag ，

同时针对前面整个渐变动画，作者在仓库内还提供了对应纯 Dart 代码实现一样效果的对比，通过数据可以看到，利用着色器的实现在性能上得到了巨大的提升。

image-20231031175152699

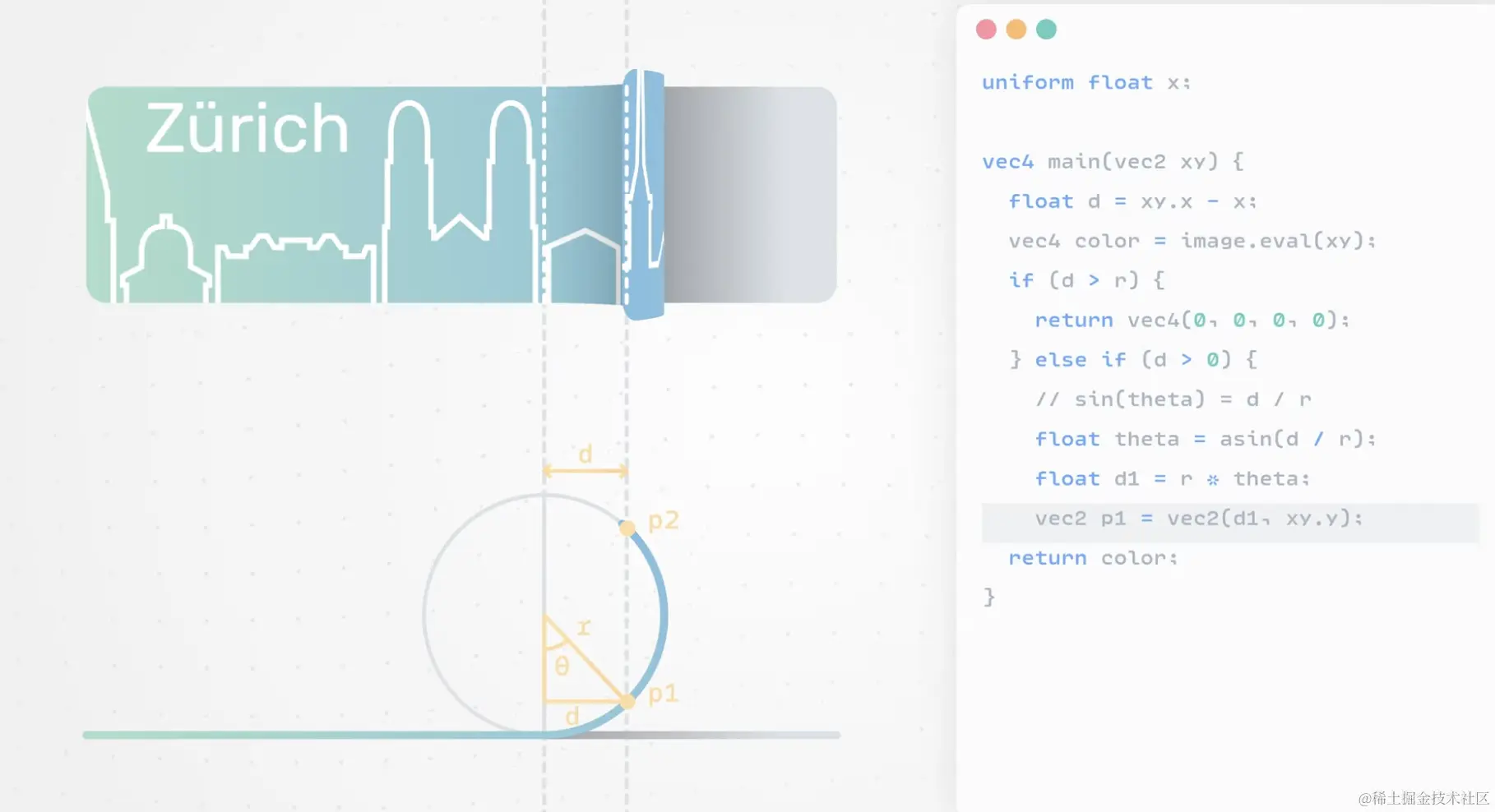

那么回过头来， riveo_page_curl 的项目里的折叠着色器如下所示，除了一堆不懂的矩阵变化，如 scale 缩放、translate 平移和 project 投影转换之外，就是各种看不明白的三角函数计算，简单的核心就是在矩阵变化时计算弯曲部分的弧度，以及增加阴影投影来提高视觉效果。

#include <flutter/runtime_effect.glsl>
​
uniform vec2 resolution;
uniform float pointer;
uniform float origin;
uniform vec4 container;
uniform float cornerRadius;
uniform sampler2D image;
​
const float r = 150.0;
const float scaleFactor = 0.2;
​
#define PI 3.14159265359
#define TRANSPARENT vec4(0.0, 0.0, 0.0, 0.0)
​
mat3 translate(vec2 p) {
    return mat3(1.0, 0.0, 0.0, 0.0, 1.0, 0.0, p.x, p.y, 1.0);
}
​
mat3 scale(vec2 s, vec2 p) {
    return translate(p) * mat3(s.x, 0.0, 0.0, 0.0, s.y, 0.0, 0.0, 0.0, 1.0) * translate(-p);
}
​
vec2 project(vec2 p, mat3 m) {
    return (inverse(m) * vec3(p, 1.0)).xy;
}
​
struct Paint {
    vec4 color;
    bool stroke;
    float strokeWidth;
    int blendMode;
};
​
struct Context {
    vec4 color;
    vec2 p;
    vec2 resolution;
};
​
​
bool inRect(vec2 p, vec4 rct) {
    bool inRct = p.x > rct.x && p.x < rct.z && p.y > rct.y && p.y < rct.w;
    if (!inRct) {
        return false;
    }
    // Top left corner
    if (p.x < rct.x + cornerRadius && p.y < rct.y + cornerRadius) {
        return length(p - vec2(rct.x + cornerRadius, rct.y + cornerRadius)) < cornerRadius;
    }
    // Top right corner
    if (p.x > rct.z - cornerRadius && p.y < rct.y + cornerRadius) {
        return length(p - vec2(rct.z - cornerRadius, rct.y + cornerRadius)) < cornerRadius;
    }
    // Bottom left corner
    if (p.x < rct.x + cornerRadius && p.y > rct.w - cornerRadius) {
        return length(p - vec2(rct.x + cornerRadius, rct.w - cornerRadius)) < cornerRadius;
    }
    // Bottom right corner
    if (p.x > rct.z - cornerRadius && p.y > rct.w - cornerRadius) {
        return length(p - vec2(rct.z - cornerRadius, rct.w - cornerRadius)) < cornerRadius;
    }
    return true;
}
​
out vec4 fragColor;
​
void main() {
    vec2 xy = FlutterFragCoord().xy;
    vec2 center = resolution * 0.5;
    float dx = origin - pointer;
    float x = container.z - dx;
    float d = xy.x - x;
​
    if (d > r) {
        fragColor = TRANSPARENT;
        if (inRect(xy, container)) {
            fragColor.a = mix(0.5, 0.0, (d-r)/r);
        }
    }
​
    else
    if (d > 0.0) {
        float theta = asin(d / r);
        float d1 = theta * r;
        float d2 = (3.14159265 - theta) * r;
​
        vec2 s = vec2(1.0 + (1.0 - sin(3.14159265/2.0 + theta)) * 0.1);
        mat3 transform = scale(s, center);
        vec2 uv = project(xy, transform);
        vec2 p1 = vec2(x + d1, uv.y);
​
        s = vec2(1.1 + sin(3.14159265/2.0 + theta) * 0.1);
        transform = scale(s, center);
        uv = project(xy, transform);
        vec2 p2 = vec2(x + d2, uv.y);
​
        if (inRect(p2, container)) {
            fragColor = texture(image, p2 / resolution);
        } else if (inRect(p1, container)) {
            fragColor = texture(image, p1 / resolution);
            fragColor.rgb *= pow(clamp((r - d) / r, 0.0, 1.0), 0.2);
        } else if (inRect(xy, container)) {
            fragColor = vec4(0.0, 0.0, 0.0, 0.5);
        }
    }
    else {
        vec2 s = vec2(1.2);
        mat3 transform = scale(s, center);
        vec2 uv = project(xy, transform);
​
        vec2 p = vec2(x + abs(d) + 3.14159265 * r, uv.y);
        if (inRect(p, container)) {
            fragColor = texture(image, p / resolution);
        } else {
            fragColor = texture(image, xy / resolution);
        }
    }
​
}
​

其实我知道大家并不关心它的实现逻辑，更多是如何使用，这里有个关键信息就是 uniform sampler2D image ，通过引入 sampler2D ，我们就可以在 Dart 通过 setImageSampler(0, image); 将 ui.Image 传递到 GLSL 里，这样就可以对 Flutter 控件实现上述的折叠动画逻辑。

对应在 Dart 层，就是除了 ShaderBuilder 之外，还可以通过 flutter_shaders 的 AnimatedSampler 来实现更简洁的 shader 、image 和 canvas 的配合，其中 AnimatedSampler 的最大作用，就是将整个 child 通过 PictureRecorder 进行截图，转化成 ui.Image 传递给 GLSL，完成 UI 传递交互效果。

  Widget _buildAnimatedCard(BuildContext context, Widget? child) {
    return ShaderBuilder(
      (context, shader, _) {
        return AnimatedSampler(
          (image, size, canvas) {
            _configureShader(shader, size, image);
            _drawShaderRect(shader, size, canvas);
          },
          child: Padding(
            padding: EdgeInsets.symmetric(vertical: cornerRadius),
            child: widget.child,
          ),
        );
      },
      assetKey: 'shaders/page_curl.frag',
    );

    void _configureShader(FragmentShader shader, Size size, ui.Image image) {
    shader
      ..setFloat(0, size.width) // resolution
      ..setFloat(1, size.height) // resolution
      ..setFloat(2, _animationController.value) // pointer
      ..setFloat(3, 0) // origin
      ..setFloat(4, 0) // inner container
      ..setFloat(5, 0) // inner container
      ..setFloat(6, size.width) // inner container
      ..setFloat(7, size.height) // inner container
      ..setFloat(8, cornerRadius) // cornerRadius
      ..setImageSampler(0, image); // image
  }
​
  void _drawShaderRect(FragmentShader shader, Size size, Canvas canvas) {
    canvas.drawRect(
      Rect.fromCenter(
        center: Offset(size.width / 2, size.height / 2),
        width: size.width,
        height: size.height,
      ),
      Paint()..shader = shader,
    );
  }


完整项目可见：github.com/Rahiche/riv…

所以可以看到，相比起在 Dart 层实现这样的 3D 翻页折叠，利用 FragmentShader 实现的代码会更简洁，并且性能体验上会更优于纯 Dart 实现，最重要的是，类似 ShaderToy 里的一些着色器代码，通过简单的移植适配，就可以在直接被运用到 Flutter 里，这对于 Flutter 在游戏场景的实现来无疑说非常友好。

最后，Flutter 3.10 之后， Flutter Web 同样支持了 fragment shaders，所以着色器在 Flutter 的实现目前已经相对成熟，那么如果是之前的我通过 Flutter 实现的《霓虹灯文本的「故障」效果的实现》的逻辑转换成 fragment shaders 来完成，是不是性能和代码简洁程度也会更高？
