前言

前面我们实现了组件事件绑定动作，但是一个事件只能绑定一个动作，大大限制了开发复杂功能的能力。

这一篇来实现一个事件可以绑定多个动作，并且通过可视化的方式设置，让流程配置清晰明了。

思路来源于虚幻游戏引擎的蓝图功能，这一篇先简单实现一下，主要是给大家分享一下实现思路。

可视化库使用antv的G6开源库，功能强大，使用起来也简单。

往期回顾

《保姆级》低代码知识点详解（一）

低代码事件绑定和组件联动——低代码知识点详解（二）

低代码动态属性和在线执行脚本——低代码知识点详解（三）

低代码在线加载远程组件——低代码知识点详解（四）

案例分析

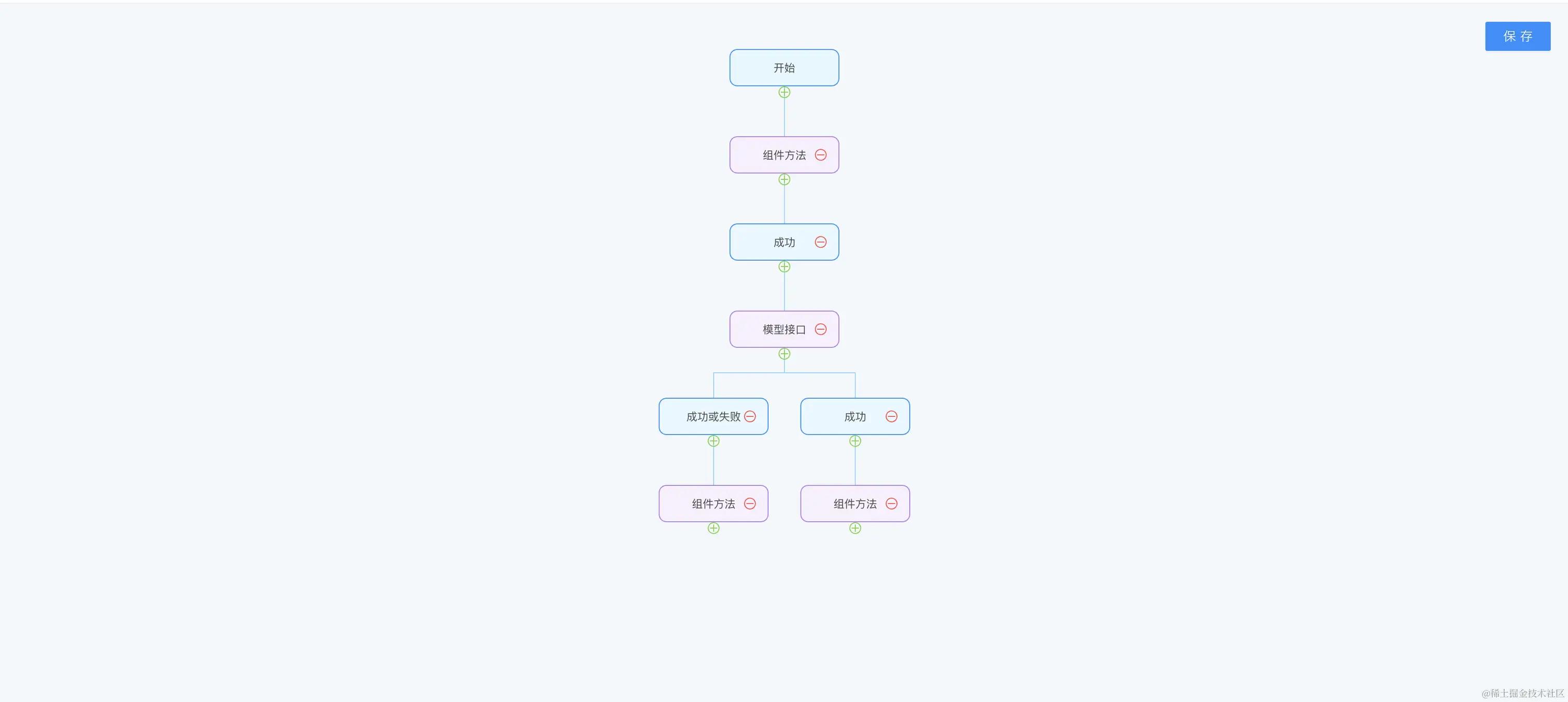

上一篇文章后，留了一张图，下面给大家分析一下这张图的意义。

触发某个事件后，执行组件方法，然后动作执行成功后调一个接口，接口执行成功或失败后执行动作。

从上图可以得知：

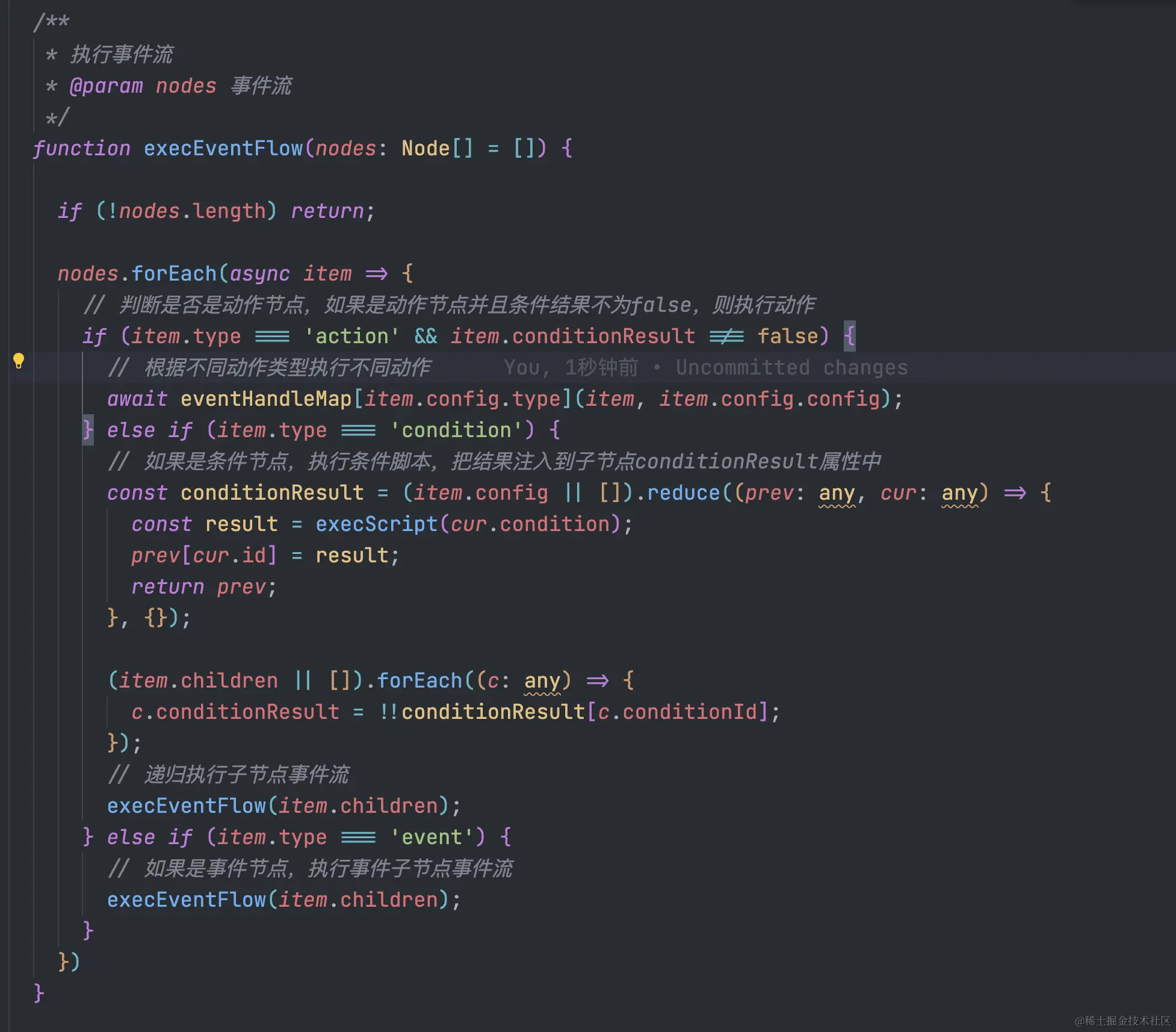

每个组件的每个事件都可以绑定一个事件流，当触发组件事件的时候，执行这个事件流。

事件流设计页面，有4种类型节点，第一个是开始节点，第二个是动作节点、第三个是条件节点、第四个是事件节点，开始节点也算是事件节点。

开始节点：没有意义，表示入口。

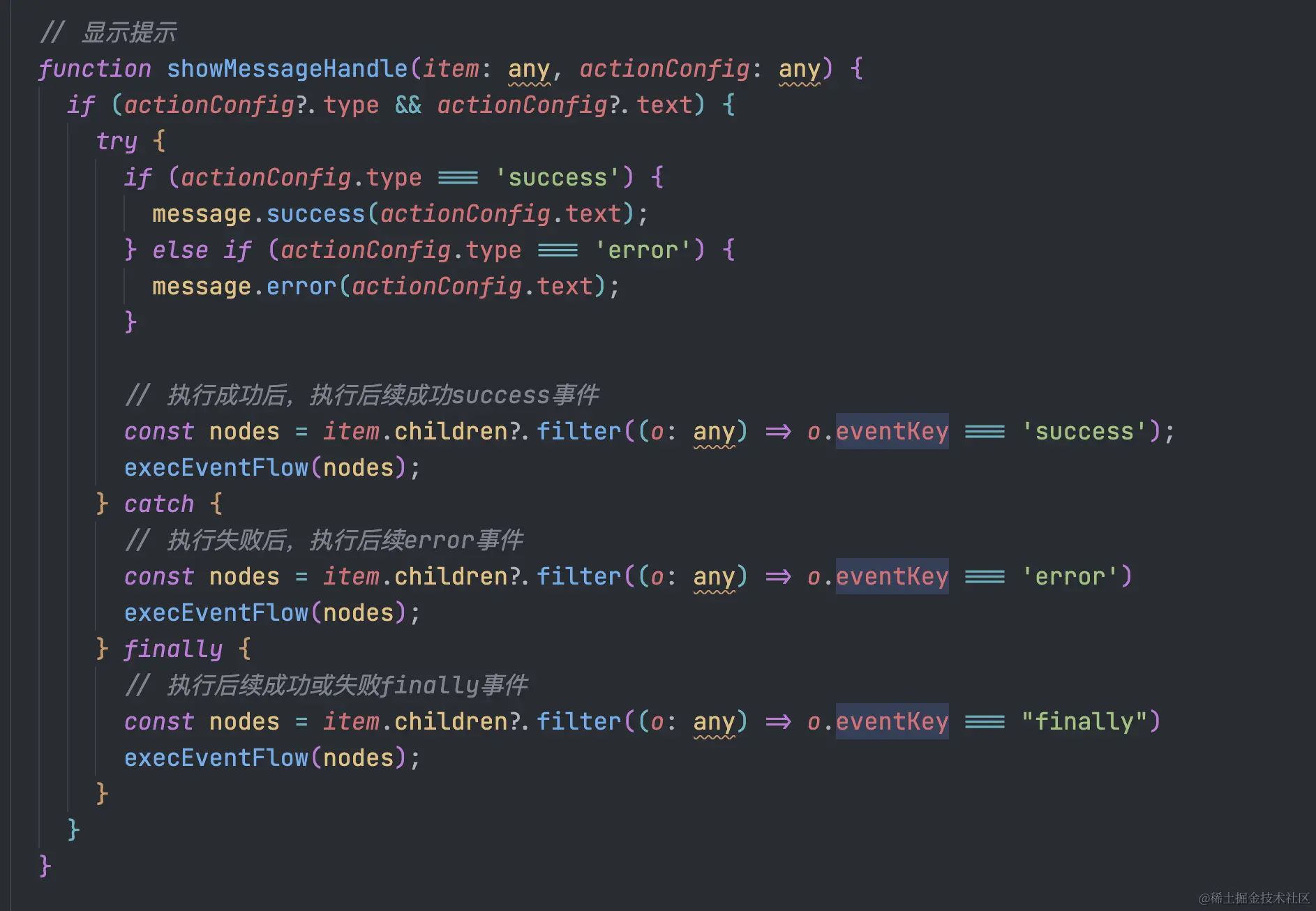

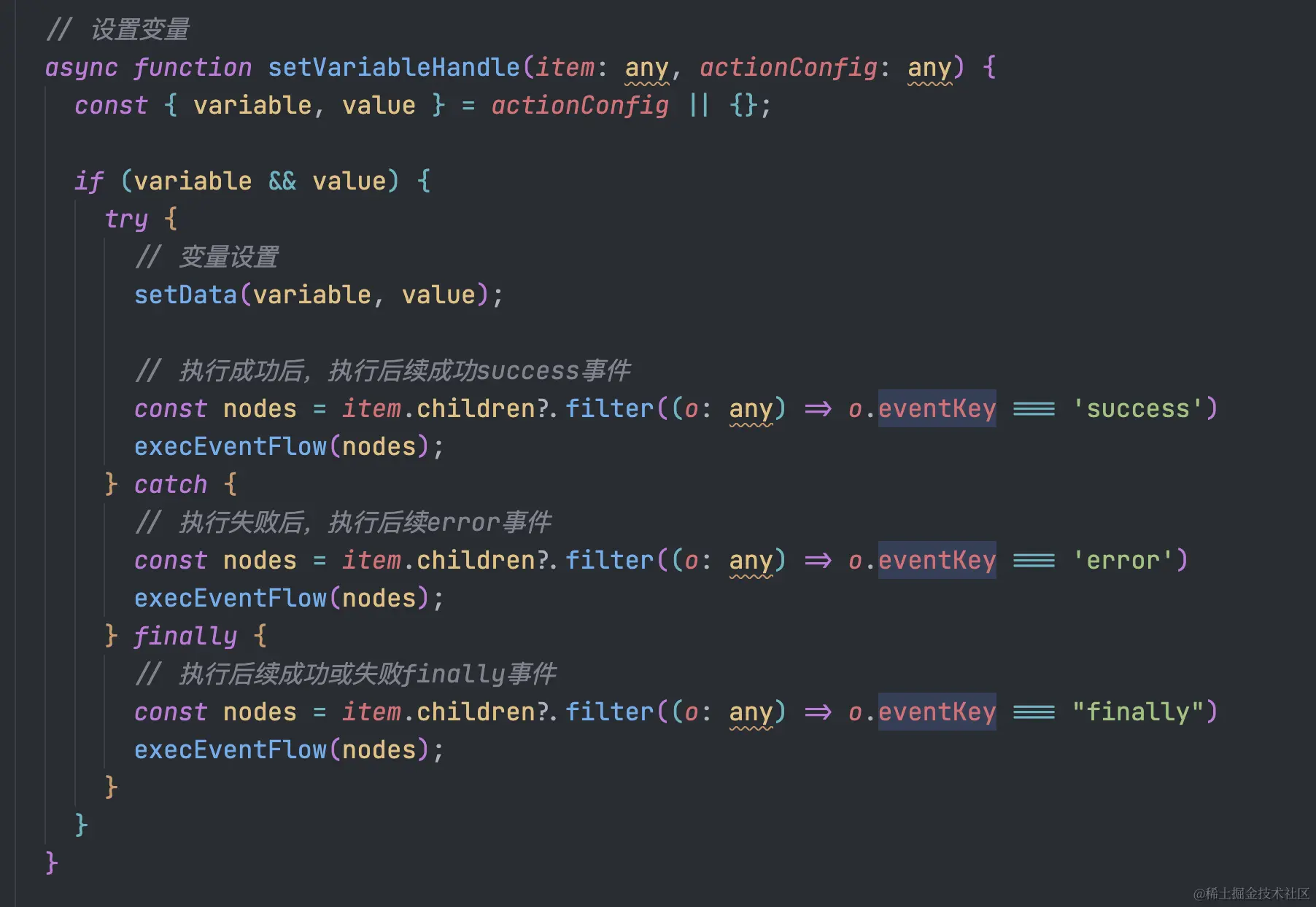

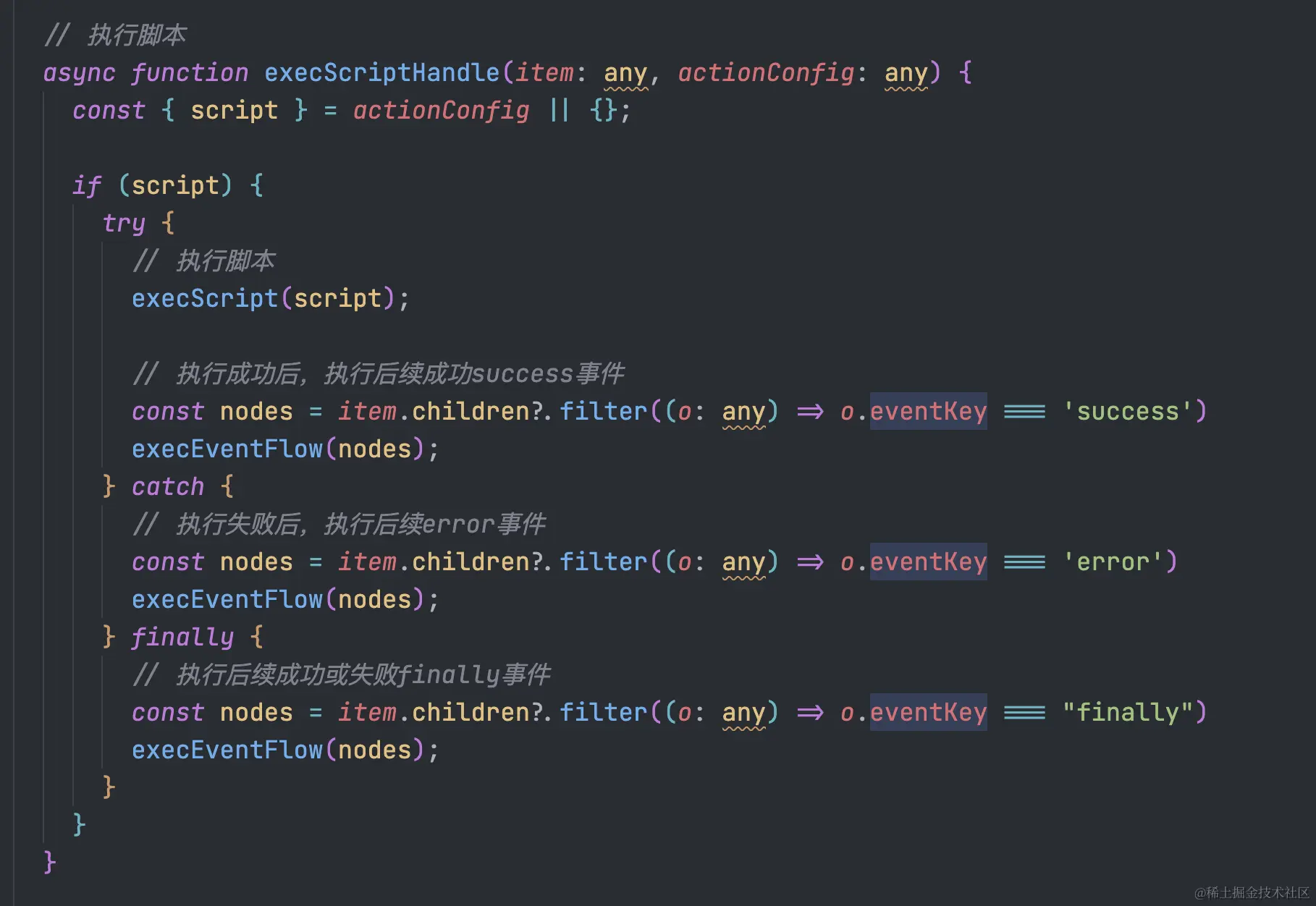

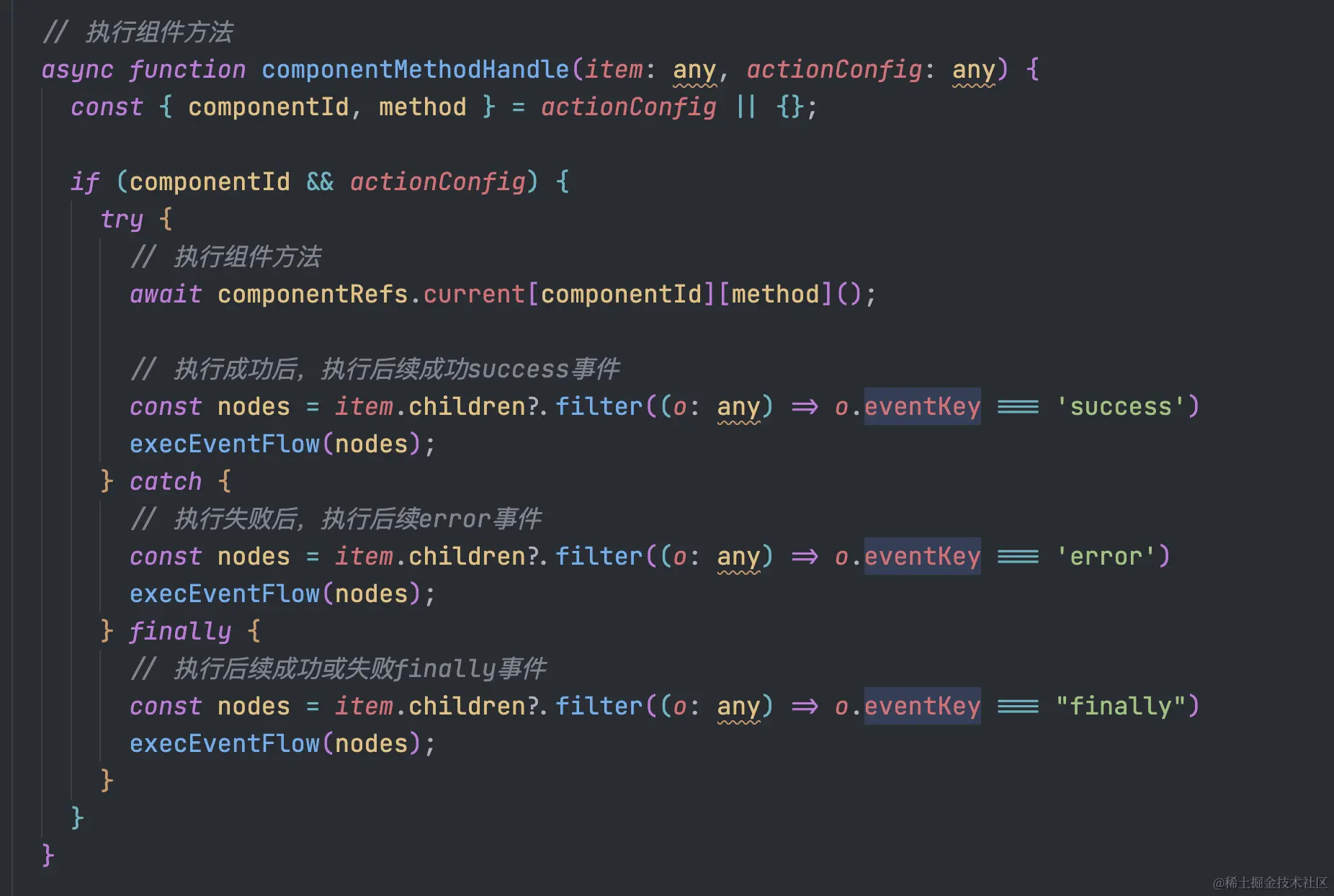

动作节点：可以绑定动作，可以连接事件节点和条件节点

条件节点：可以配置多个条件分支，每个条件分支可以绑定一个动作节点，只能连接事件节点。

事件节点：每个动作节点都会有事件节点，只能连接动作节点。

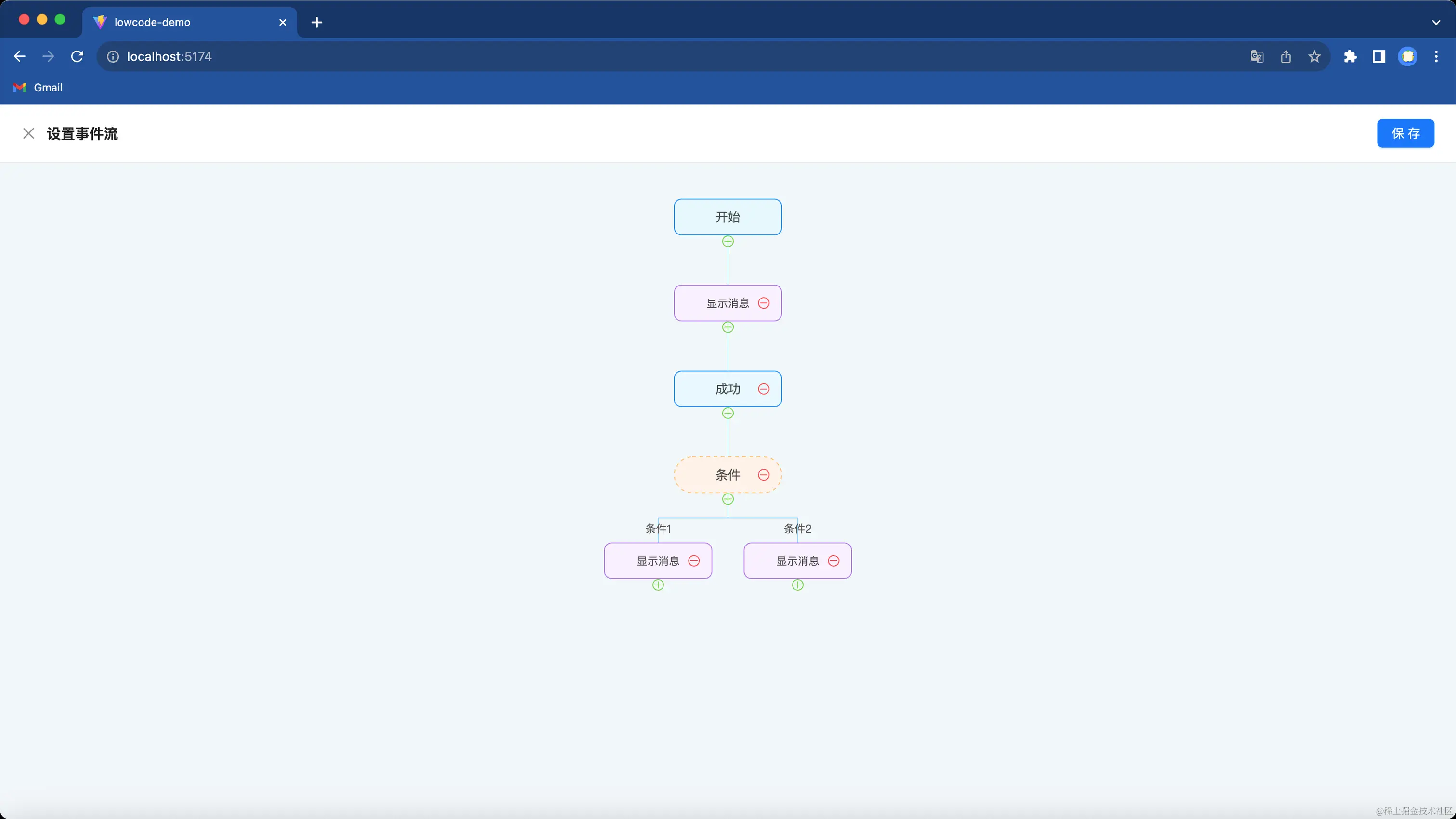

效果展示

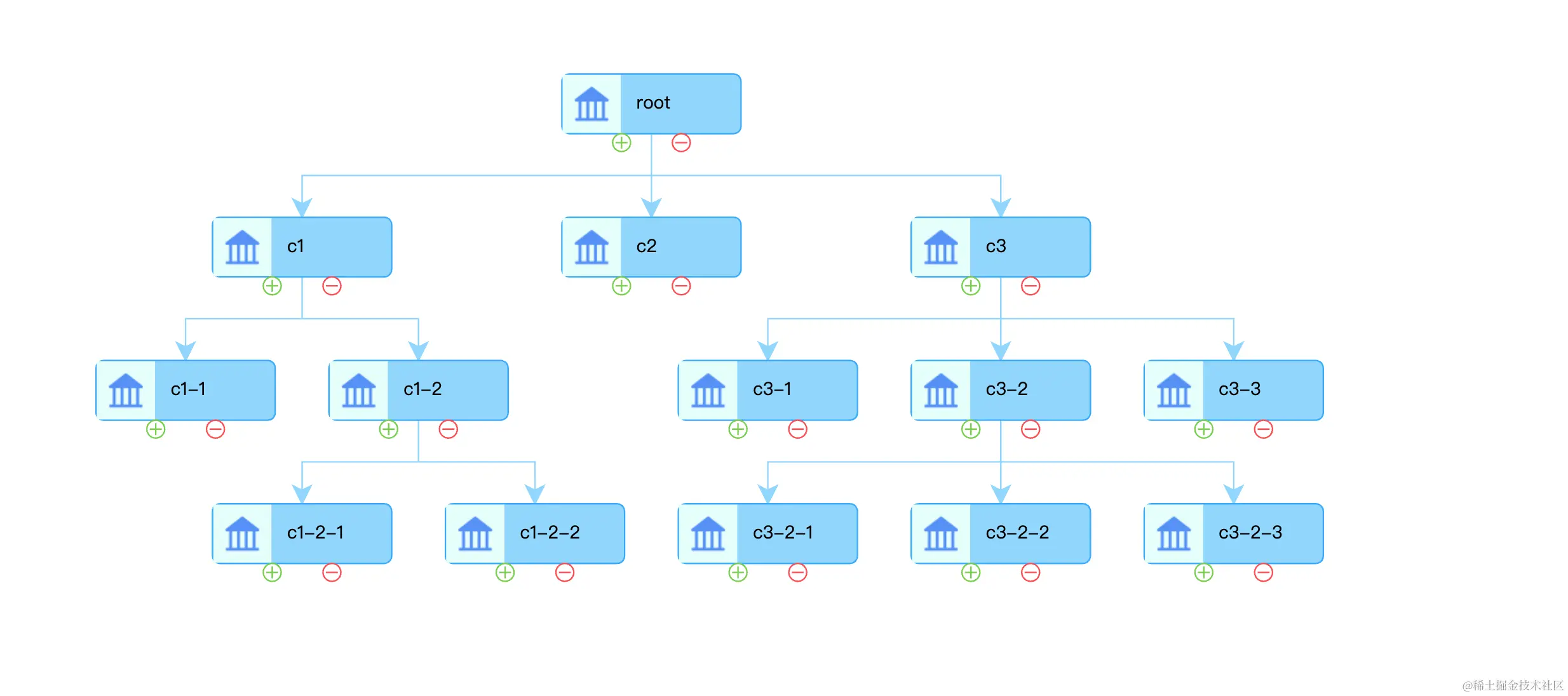

上图可以使用antv的G6库来实现，因为官方给的demo中有类似的案例，可以参考使用。

经过一番改造，终于实现了需求。

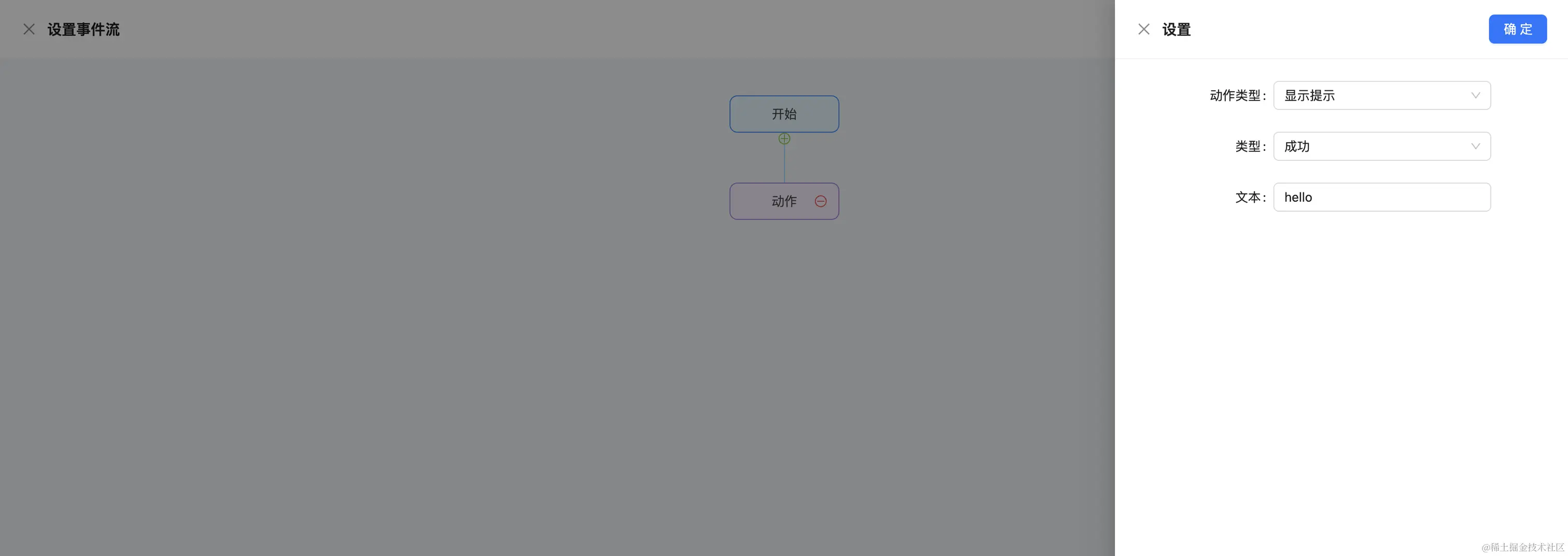

动作节点配置

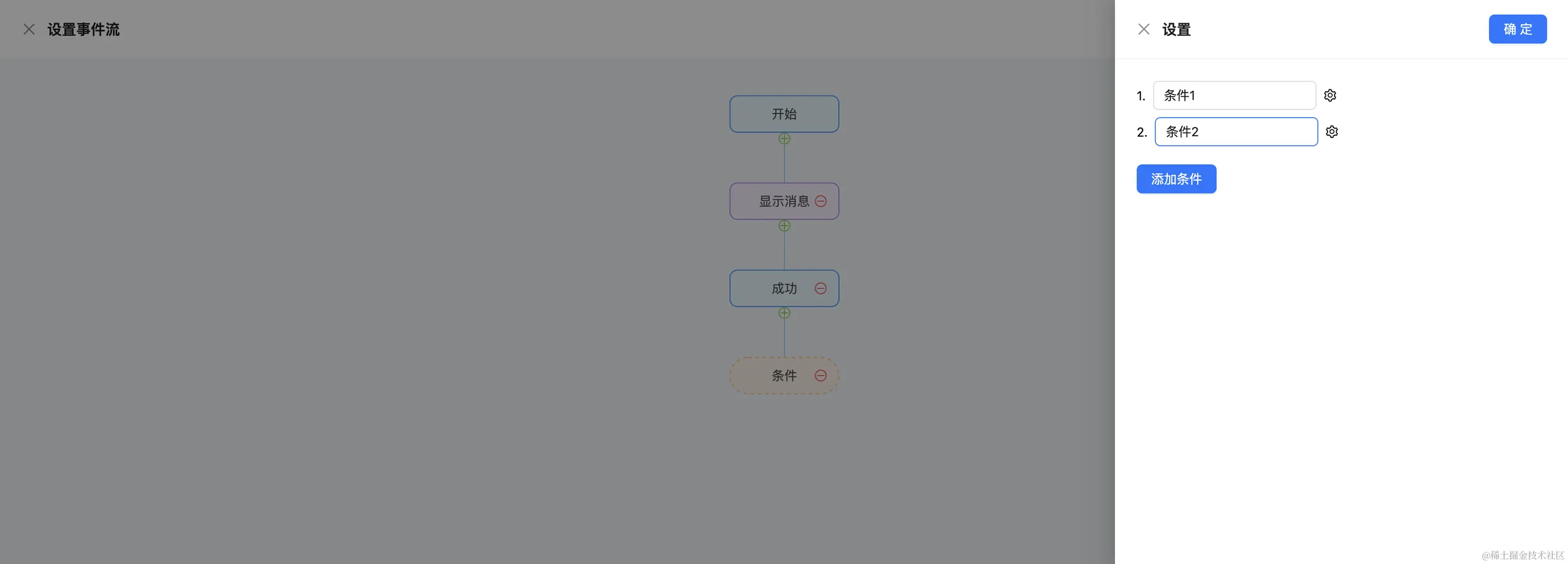

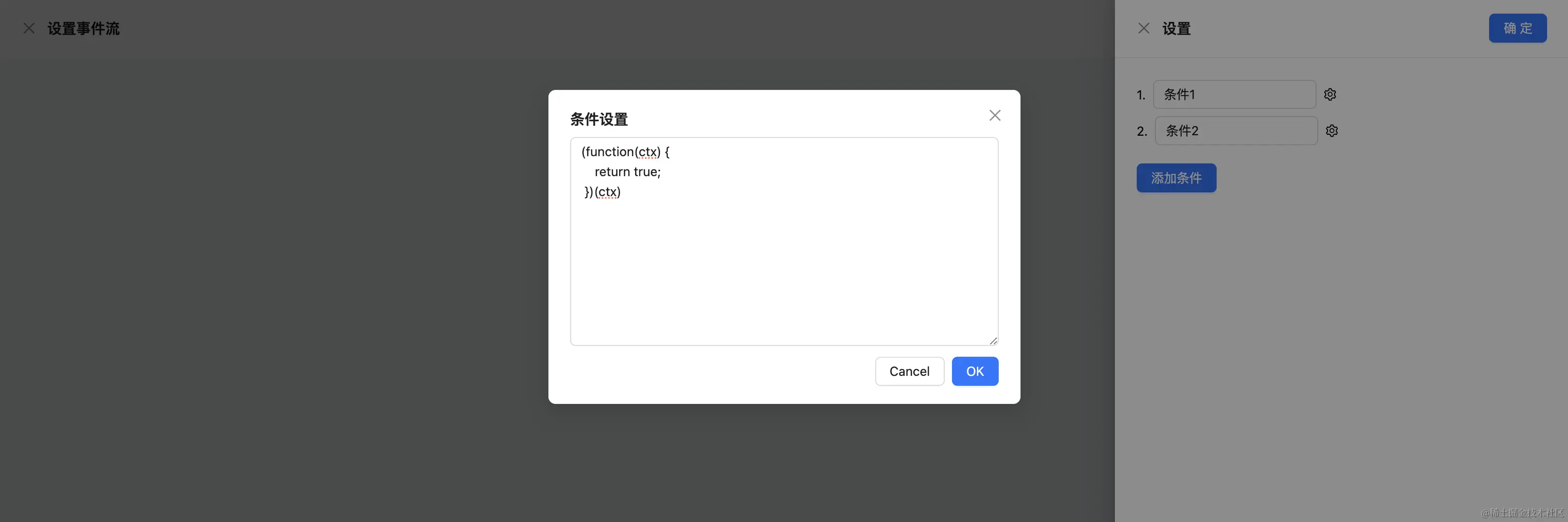

条件节点配置

核心功能讲解

前言

这一块内容比较多，我挑几个核心功能和大家分享一下。

数据结构

节点数据结构

export interface Node {
  /**
   * 节点id
   */
  id: string;
  /**
   * 节点描述
   */
  label: string;
  /**
   * 节点类型
   */
  type: string;
  /**
   * 节点绑定的下拉菜单
   */
  menus: Menu[];
  /**
   * 节点子节点
   */
  children?: Node[];
  /**
   * 节点额外配置
   */
  config?: any;
  /**
   * 节点条件结果
   */
  conditionResult?: boolean;
  /**
   * 节点事件key
   */
  eventKey?: string;
}

下拉菜单

export interface Menu {
  /**
   * 菜单key
   */
  key: string;
  /**
   * 菜单描述
   */
  label: string;
  /**
   * 即将生成的节点类型
   */
  nodeType?: string;
  /**
   * 将生成的节点名称
   */
  nodeName?: string;
  /**
   * 如果节点为条件节点，每个菜单表示一个条件，conditionId对应定义的条件id
   */
  conditionId?: string;
}

初始数据

export const data: Node = {
  id: 'root',
  label: '开始',
  type: 'start',
  menus: [
    {
      key: 'action',
      label: '动作',
      nodeType: 'action',
      nodeName: '动作',
    },
    {
      key: 'condition',
      label: '条件',
      nodeType: 'condition',
      nodeName: '条件',
    },
  ],
};

实现画布居中偏上

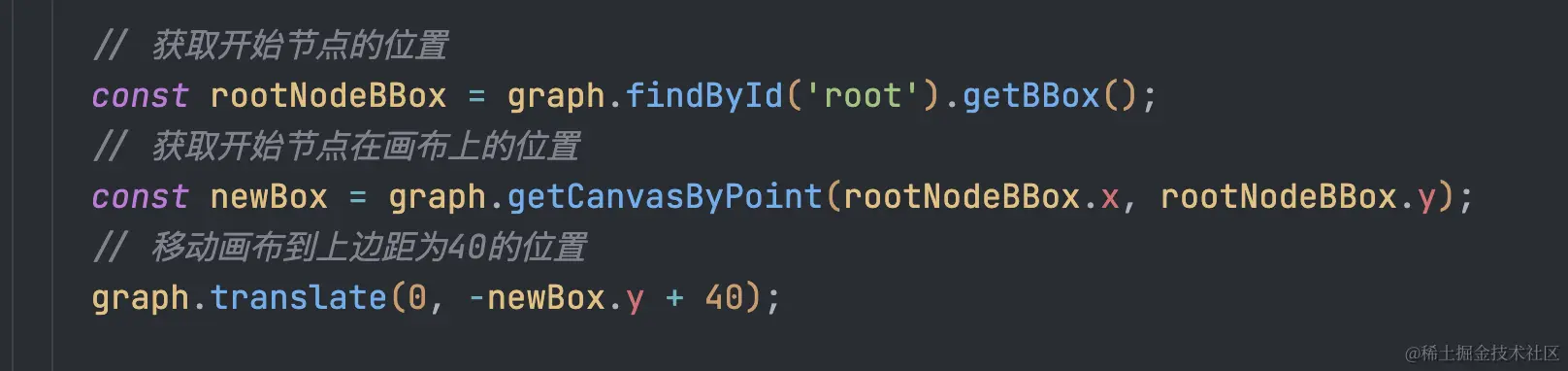

G6提供了垂直水平居中方法 graph.fitCenter()，但是只支持垂直水平居中，根据上图我们只需要水平居中，所以在画布渲染后，需要用translate方法向上移动一下位置。

自定义带添加图标节点

import { COLLAPSE_ICON, EXPAND_ICON } from '../icons';

export const actionNode: any = {
  options: {
    style: {
      fill: '#F9F0FF',
      stroke: '#B37FEB',
      radius: 8,
      lineWidth: 1,
    },
    stateStyles: {
      hover: {},
      selected: {},
    },
    labelCfg: {
      style: {
        fill: '#000000',
        fontSize: 14,
        fontWeight: 400,
        fillOpacity: '0.7',
      },
    },
    size: [120, 40],
  },
  afterDraw(cfg: any, group: any) {
    const styles = this.getShapeStyle(cfg);
    const h = styles.height;
    const w = styles.width;

    const keyShape: any = group.addShape('rect', {
      attrs: {
        x: 0,
        y: 0,
        ...styles,
      },
    });

    group.addShape('marker', {
      attrs: {
        x: w / 2 - 20,
        y: 0,
        r: 6,
        stroke: '#ff4d4f',
        cursor: 'pointer',
        symbol: COLLAPSE_ICON,
      },
      name: 'remove-item',
    });

    if (cfg.menus?.length) {
      group.addShape('marker', {
        attrs: {
          x: 0,
          y: h / 2 + 7,
          r: 6,
          stroke: '#73d13d',
          cursor: 'pointer',
          symbol: EXPAND_ICON,
        },
        name: 'add-item',
      });
    }

    if (cfg.label) {
      group.addShape('text', {
        // attrs: style
        attrs: {
          x: 0, // 居中
          y: 0,
          textAlign: 'center',
          textBaseline: 'middle',
          text: cfg.label,
          fill: '#000000',
          fontSize: 12,
          fontWeight: 400,
          fillOpacity: '0.7',
        },
        name: 'text-shape',
      });
    }

    return keyShape;
  },
  update(cfg: any, node: any) {
    const styles = this.getShapeStyle(cfg);
    const h = styles.height;
    const group = node.getContainer();

    const child = group.find((item: any) => {
      return item.get('name') === 'add-item';
    });

    const text = group.find((item: any) => {
      return item.get('name') === 'text-shape';
    });

    if (text) {
      text.attr({ text: cfg.label })
    }

    if (!child && cfg.menus?.length) {
      group.addShape('marker', {
        attrs: {
          x: 0,
          y: h / 2 + 7,
          r: 6,
          stroke: '#73d13d',
          cursor: 'pointer',
          symbol: EXPAND_ICON,
        },
        name: 'add-item',
      });
    }
  },
};

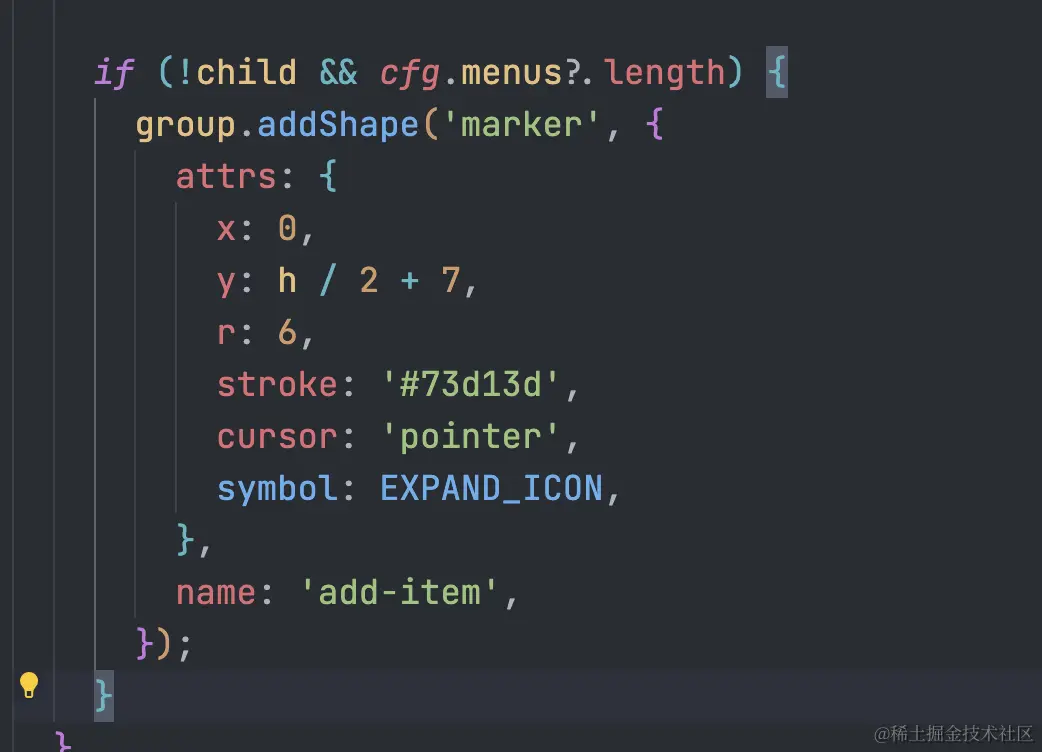

根据是否有菜单动态添加加号图标

这里复杂一点的是算坐标，y为0的表示节点中心，所以需要下移半个节点高度（h/2），再加上图标的高度（+7），多加1是为了好看点。

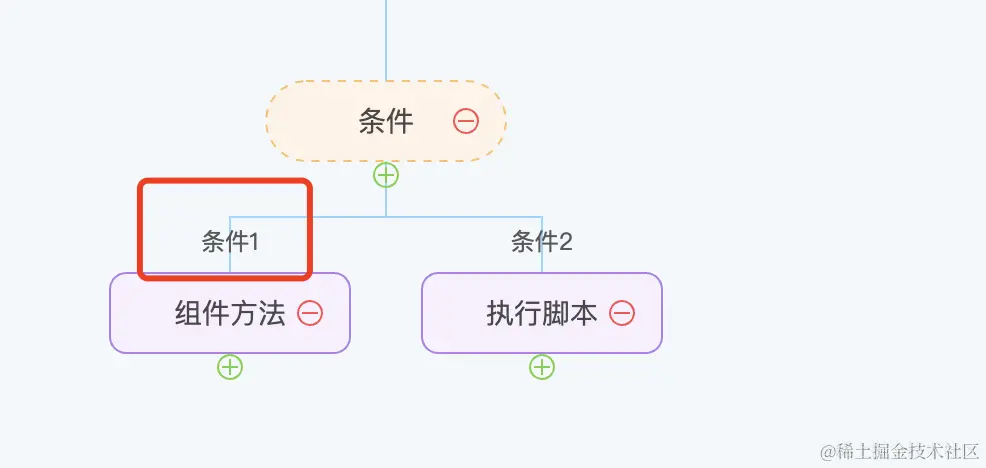

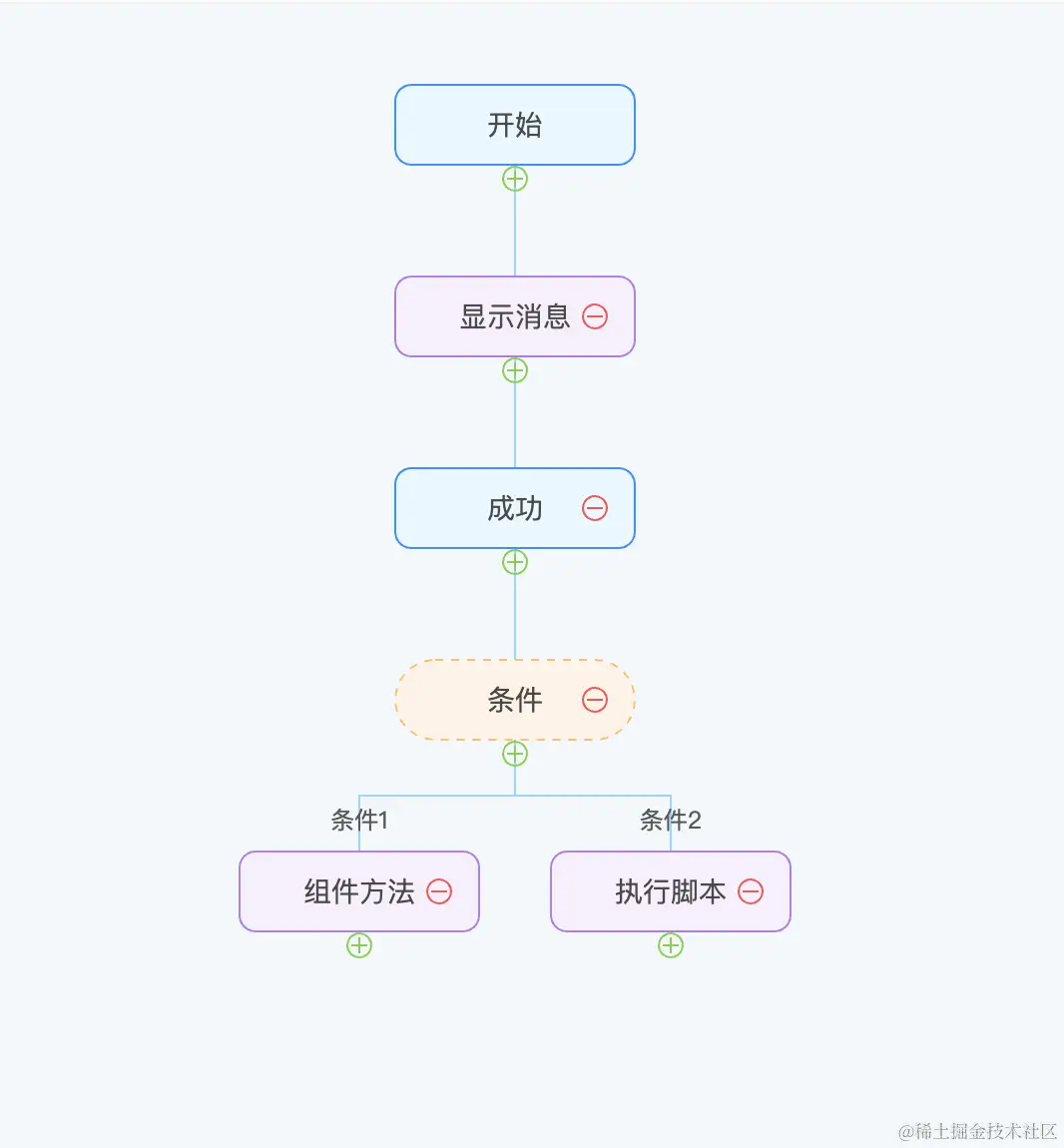

连接线上加文本

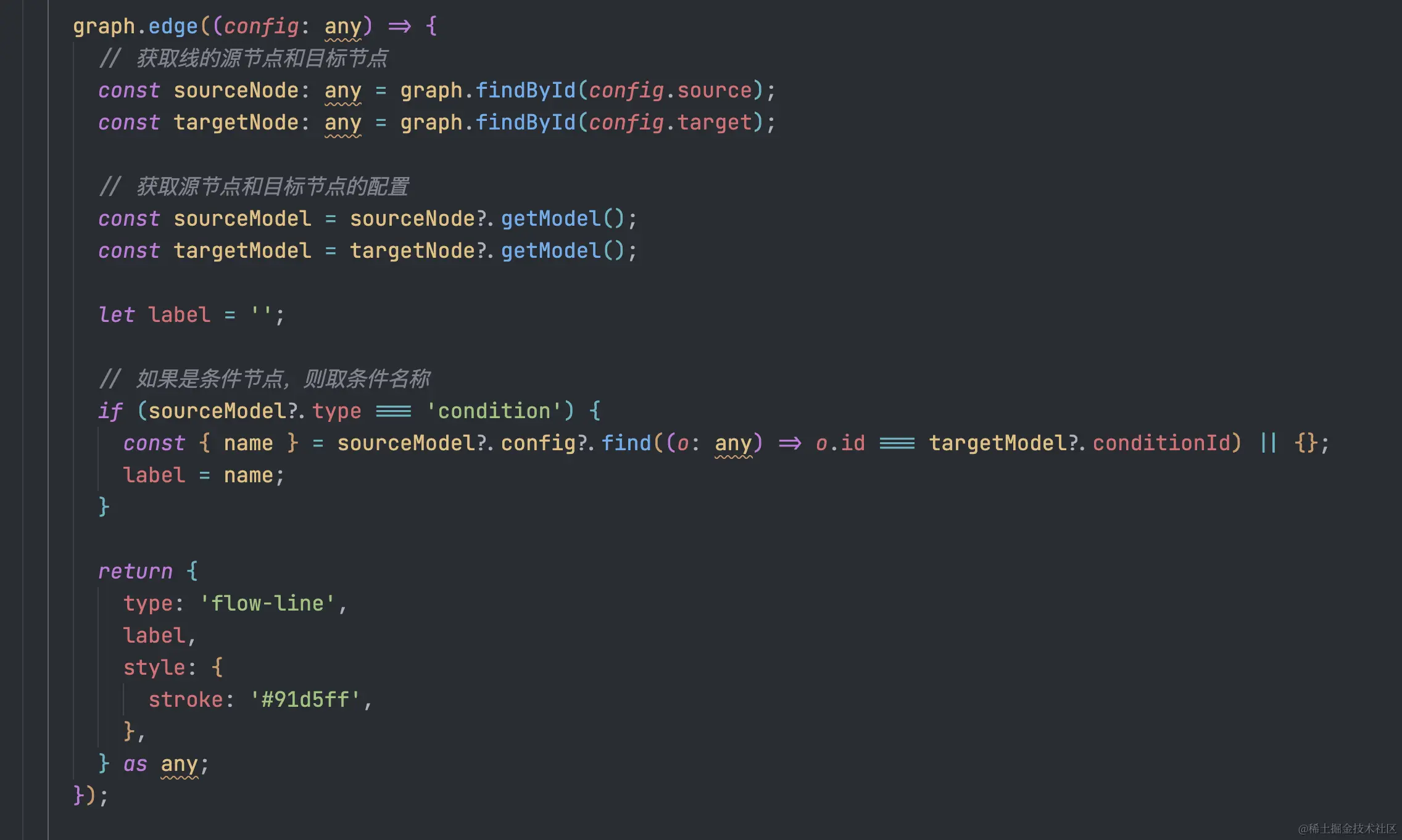

如图所示，如果线的源节点是条件节点，获取条件名称，添加到线上。

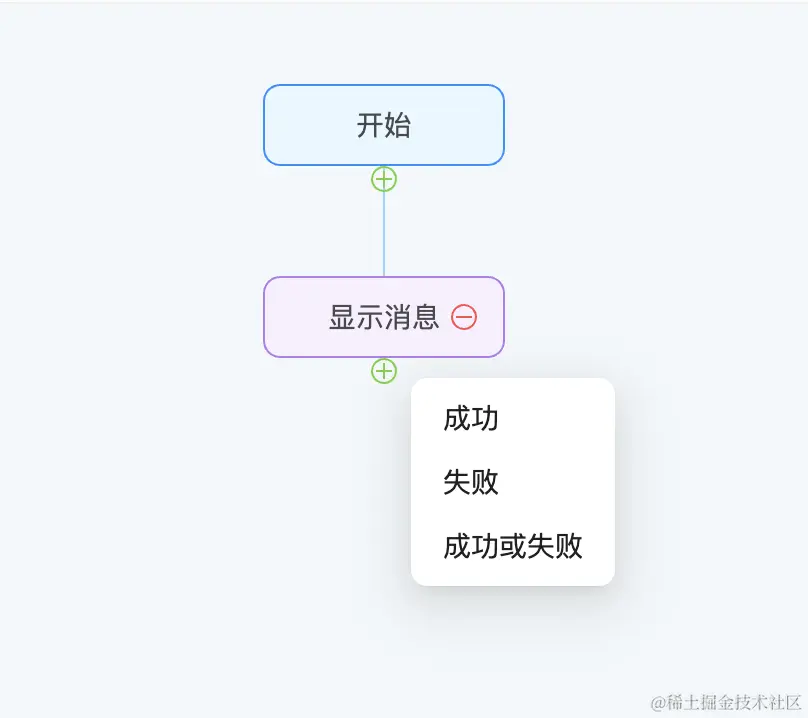

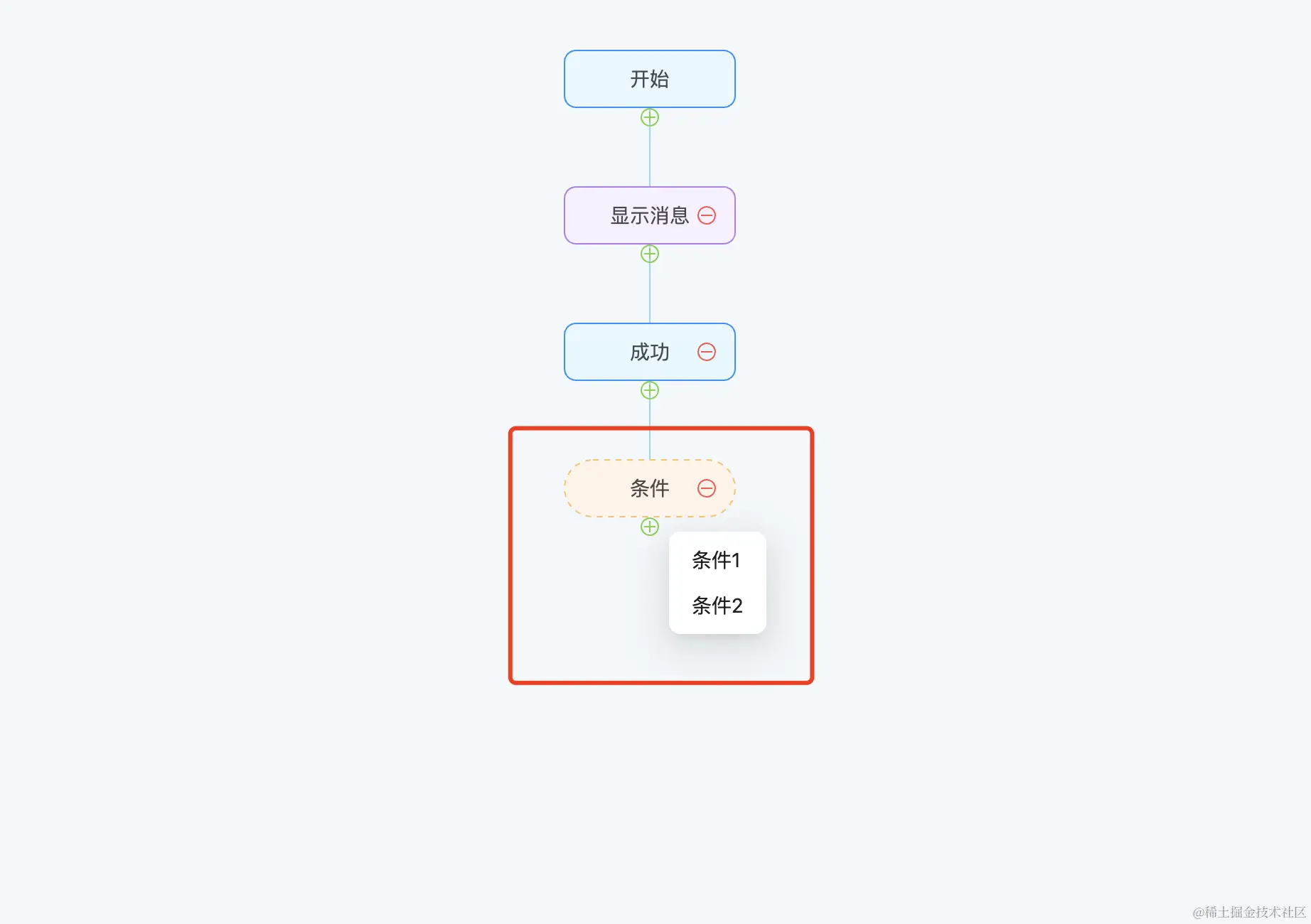

实现下拉菜单

监听添加按钮点击事件，获取当前节点位置，根据当前节点的位置和菜单配置渲染下拉菜单。

// src/editor/layouts/flow-event/context-menu.tsx

import React from 'react';
import { Dropdown } from 'antd';

interface Props {
  position: {
    top?: number;
    left?: number;
  };
  onSelect: (item: any) => void;
  items: { label: string, key: string }[];
  open: boolean;
}

const ContextMenu: React.FC<Props> = (props) => {
  const { position, onSelect, items, open } = props;

  return (
    <div
      style={{
        position: 'absolute',
        top: position?.top,
        left: position?.left,
      }}
    >
      <Dropdown
        menu={{
          items: items.map(item => ({ label: item.label, key: item.key })),
          onClick: onSelect
        }}
        open={open}
      >
        <a onClick={(e) => e.preventDefault()}></a>
      </Dropdown>
    </div>
  );
}

export default ContextMenu;
